维修电工第一章4导线连接
【维修电工基本技能4】导线连接与绝缘恢复
铝芯导线的连接
2．压接管压接法连接 压接管压接法连接适用于较大负荷的多根铝芯导线的直线连接。手动 冷挤压和压接管（又称钳接管）。 选择压接管→清除铝氧化层→将导线穿入压接管→压接
01
导线绝缘层的剖削
◎塑料硬线绝缘层的剖削 ◎塑料软线绝缘层的剖削 ◎塑料护套线绝缘层的剖削◎橡皮线绝缘层的剖削 ◎花线绝缘层的剖削
导线绝缘层的剖削
一、导线绝缘层的剖削
1．塑料硬线绝缘层的剖削 塑料硬线绝缘层可用钢丝钳进行剥离，也可用剥线钳或电工刀进 行剖削。 （1）芯线截面积4mm2及其以下的塑料硬线，一般可用钢丝钳进 行剖削。
铜芯导线的连接
2．单股铜芯线的T形分支连接 剖削绝缘→把两线头十字相交→缠绕线头→钳平线头末端
将分支芯线的线头与干芯线十 字相交，使支路芯线根部留出约 3～5mm，然后按顺时针方向缠绕 支路芯线，缠绕6～8圈后，用钢丝 钳切去余下的芯线，并钳平芯线末 端。
铜芯导线的连接
较小截面积芯线环绕成结状，然后再把支路芯线头抽 紧扳直，紧密地缠绕6～8圈后，剪去多余芯线，钳平切口 毛刺。
1．单股铜芯线的直线连接 剖削绝缘→把两线头的芯线在Ｘ形相交→扳直两线头→缠绕线头→钳平 线头末端
绝缘剖削长度为芯线直径的70倍左右，去掉氧化层；把两线头 的芯线在Ｘ形相交，互相绞接2～3圈。
铜芯导线的连接
然后扳直两线头
将每个线头在芯线上紧 贴并缠绕6圈，用钢丝 钳切除余下的芯线，并 钳平芯线末端
导线绝缘层的剖削
5．花线绝缘层的剖削
（1）在所需长度处用电工刀在棉纱纺织物保护层四周切割一圈后拉去。 （2）距棉纱纺织物保护层末端10mm处，用钢丝钳刀口切割橡胶绝缘 层，不能损伤芯线。然后右手握住钳头，在用手把花线用力抽拉。 （3）最后把包裹芯线的棉纱层松散开来，用电工刀割去。
维修电工培训第一章
1.1 电工常识
（4）离地要求 护套线线路离地面最小距离不得小于0.15m。在穿越楼 板的一段及在离地0.15m以下部分的导线，应加装钢管或硬 塑料管保护，以防导线遭受机械损伤。 （5）护套线敷设时的其它注意事项： 护套线允许穿入空心楼板的空腔内，但必须保证护套 层完整无损。 塑料护套线严禁直接埋入抹灰层内。 塑料护套线严禁直接放入吊平顶，护板墙内。 敷设塑料护套线严禁有扭绞、死弯、绝缘层破损和护 套断裂等缺陷，转角内径应大于线宽的6倍。
（2）离地要求 室内瓷瓶线路的离地要求：水平布线时不得低于2.0m；
垂直布线时不得低于1.3m。低于1.3m的垂直部分，必须用 钢管或硬塑料管保护。室外瓷瓶线路的离地要求：水平布 线或垂直布线均不得低于2.5m。
1.1 电工常识
3. 管线布线 管线布线是用钢管或硬塑料管作导线保护管所敷设的
线路。钢管布线有防潮、防火、防爆等性能。硬塑料管线 布线有防潮、抗酸碱、耐腐蚀等性能。穿管导线的额定电 压不应低于交流500V，管内导线不得有接头，必须有接头 时，应加装接线盒，穿管线的最小截面：铜芯绝缘线应不 小于1.0mm2。管内导线一般不得超过10根，不同电压、不 同电度表的导线不得穿在同一根管内，一个交流回路的所 有导线，应穿在同一根管内，钢管内不允许穿单根导线， 但直流回路及接地线除外，管内导线总截面（包括绝缘 层），不得超过管子的有效截面的40% 。
接近或触及带电体而必须保持的最小距离。间距的大小决定
于电压的高低、设备的类型以及安装的方式等因素。
低压工作中，人体及其所携带的工具与带电体的距离不 应小于0.1m。在架空线路附近进行起重工作时，起重机具 （包括被吊物）与低压线路的最小距离为1.5m。如不足上述 数值时，临近线路则应停电。
维修电工实训课程导线连接教案
课程名称<<维修电工技能训练>> 课程名称导线的X和T型连接课时6节授课日期2012年5月15日任课教师XXX目标群体11机电1班教学环境实训室学习目标知识目标:1．单股铜芯线的直线（X）和分支（T）型连接2．多股铜芯线的直线（X）和分支（T）型连接职业通用能力目标: 精通各种导线的直线和分支连接并熟练操作制造业通用能力目标: 组织、沟通、协调能力的培养学习重点单股、多股铜芯线的X和T型连接学习难点单股、多股铜芯线的X和T型连接的动作要领及实作教法、学法讲授引导法、实物操作演示法、多媒体观看法教学准备教师：电工工具、单股、七股铜芯线学生：电工工具箱、维修电工书、实训报告册实训器材电工刀、单股铜芯线、七股铜芯线、剥线钳、斜口钳、尖嘴钳实训图多股导线的X和T型连接单股导线的X和T型连接铜芯导线的连接引入：导线的连接是电工的基本操作技能之一。
导线连接质量的好坏，直接关系着电路和设备能否可靠、安全地运行。
对导线的基本要求是：电接触良好，有足够的机械强度，接头美观，绝缘恢复正常。
一、旧课复习（所涉及内容）1．常用工具的使用及注意事项电工刀、尖嘴钳、剥线钳、斜口钳2．导线绝缘层的剖削方法1）塑料硬线绝缘层的剖削2）塑料软线绝缘层的剖削3）塑料护套线绝缘层的剖削4）橡皮线绝缘层的剖削5）花线绝缘层的剖削二、新课展开（理论讲解）当导线不够长或要分接支路时，就要进行导线与导线的连接。
常用的导线的芯线有单股、7股、11股等多种，连接方法随芯线的股数不同而异。
1．单股铜芯线的直线连接（X连接）——实作演示基本的操作步骤描述：剖削绝缘层把两线头的线芯X 形相交扳直两线头缠绕线头钳平线头末端（详见示意图a、b、c）a. 绝缘剖削长度为芯线直径的70倍左右,b.扳直两线头把两线头的线芯进行X相交,互相绞接2~~3圈c.将每个线头在芯线上紧贴并缠绕6圈,用钢丝钳切去余下的芯线,并钳平芯线末端回忆，答问、倾听观看多媒体演示倾听观看多媒体演示观看教师示范动手实践倾听观看多媒体演示观看教师示范动手实践5——10分钟15——30分钟2．单股铜芯线的分支连接（T连接）——实作演示基本的操作步骤描述：剖削绝缘层把两线头的线芯形十字相交缠绕线头钳平线头末端。

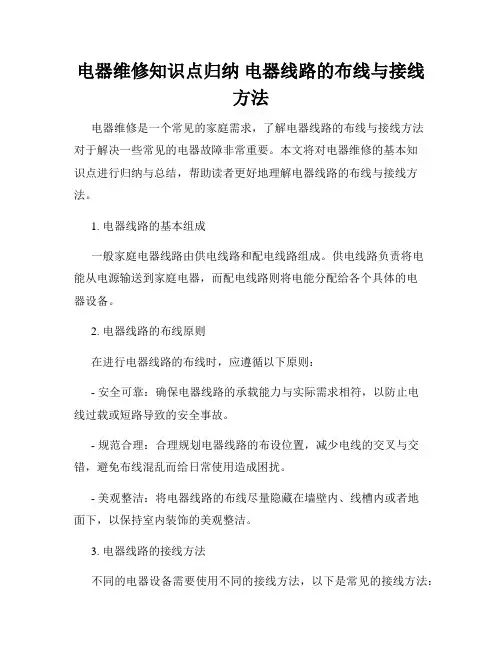

电器维修知识点归纳 电器线路的布线与接线方法
电器维修知识点归纳电器线路的布线与接线方法电器维修是一个常见的家庭需求，了解电器线路的布线与接线方法对于解决一些常见的电器故障非常重要。
本文将对电器维修的基本知识点进行归纳与总结，帮助读者更好地理解电器线路的布线与接线方法。
1. 电器线路的基本组成一般家庭电器线路由供电线路和配电线路组成。
供电线路负责将电能从电源输送到家庭电器，而配电线路则将电能分配给各个具体的电器设备。
2. 电器线路的布线原则在进行电器线路的布线时，应遵循以下原则：- 安全可靠：确保电器线路的承载能力与实际需求相符，以防止电线过载或短路导致的安全事故。
- 规范合理：合理规划电器线路的布设位置，减少电线的交叉与交错，避免布线混乱而给日常使用造成困扰。
- 美观整洁：将电器线路的布线尽量隐藏在墙壁内、线槽内或者地面下，以保持室内装饰的美观整洁。
3. 电器线路的接线方法不同的电器设备需要使用不同的接线方法，以下是常见的接线方法：- 并联接线：将多个电器设备以并联的方式接入同一个电源线路中，可以同时工作独立控制。
- 串联接线：将多个电器设备以串联的方式接入同一个电源线路中，通常用于实现多个设备的统一控制。
- 单独接线：将单个电器设备独立接入电源线路中，与其他设备相互独立，不受其他设备的影响。
4. 常见的电器线路故障在日常使用中，常会遇到一些电器线路故障，如下是一些常见的故障及解决方法：- 电源线路过载：当同时使用多个大功率电器时，可能会导致电源线路过载。
解决方法是检查线路承载能力，合理分配负载，如果需要可以增加线路的承载能力。
- 线路短路：线路短路可能导致电流异常，甚至引起火灾。
解决方法是定期检查线路的绝缘状态，如发现线路短路应及时修复。
- 接线松动：长时间使用后，电器接线可能会松动，导致电器无法正常工作。
解决方法是检查接线的牢固性，如有问题应及时重新固定。
总结：通过本文对电器维修知识点的归纳与总结，我们了解到了电器线路的基本组成、布线原则、接线方法以及常见电器线路故障的解决方法。
常用导线的连接方法(图示)
2.2 常用导线的连接电气装修工程中，导线的连接是电工基本工艺之一。
导线连接的质量关系着线路和设备运行的可靠性和安全程度。
对导线连接的基本要求是：电接触良好，机械强度足够，接头美观，且绝缘恢复正常。
2.2.1线头绝缘层的剖削一、塑料硬线绝缘层的剖削有条件时，去除塑料硬线的绝缘层用剥线钳甚为方便，这里要求能用钢丝钳和电工刀剖削。
线芯截面在2.5平方厘米及以下的塑料硬线，可用钢丝钳剖削：先在线头所需长度交界处，用钢丝钳口轻轻切破绝缘层表皮，然后左手拉紧导线，右手适当用力捏住钢丝钳头部，向外用力勒去绝缘层。
如图2.11所示。
在勒去绝缘层时，不可在钳口处加剪切力，这样会伤及线芯，甚至将导线剪断。
(a) (b) (c)图2.11用钢丝钳勒去导线绝缘层图2.12用电工刀剖削塑料硬线对于规格大于4平方厘米的塑料硬线的绝缘层，直接用钢丝钳剖削较为困难，可用电工刀剖削。
先根据线头所需长度，用电工刀刀口对导线成45度角切入塑料绝缘层，注意掌握刀口刚好削透绝缘层而不伤及线芯，如图2.12(a)所示。
然后调整刀口与导线间的角度以15度角向前推进，将绝缘层削出一个缺口，如图2.12(b)所示，接着将未削去的绝缘层向后扳翻，再用电工刀切齐，如图2.12(c)所示。
二、塑料软线绝缘层的剖削塑料软线绝缘层的剖削除用剥线钳外，仍可用钢丝钳按直接剖剥2.5平方毫米及以下的塑料硬线的方法进行，但不能用电工刀剖剥。
因塑料线太软，线芯又由多股钢丝组成，用电工刀很容易伤及线芯。
三、塑料护套线绝缘层的剖削塑料护套线绝缘层分为外层的公共护套层和内部每根芯线的绝缘层。
公共护套层一般用电工刀剖削，先按线头所需长度，将刀尖对准两股芯线的中缝划开护套层，并将护套层向后扳翻，然后用电工刀齐根切去，如图2.13所示。
(a)划开护套层(b)切去护套层图2.13塑料护套线的剖削切去护套后，露出的每根芯线绝缘层可用钢丝钳或电工刀按照剖削塑料硬线绝缘层的方法分别除去。
电工最全的电线连接方法图文课件
开关
用于控制电路的接通和断开。
插座
用于连接电器设备和电源线路 。
CHAPTER 02
电线连接方法
导线连接的基本要求
01
电气连接应牢固，导电 良好。
02
连接处的机械强度应满 足使用要求，能承受正 常运行时的振动和冲击 。
03
导线连接处的绝缘应恢 复完好，并满足绝缘要 求。
04
导线截面和颜色应符合 设计要求。
01
02
03
04
避免在潮湿或高温的环境下进 行导线连接。
导线连接处应避免受到机械应 力或过载电流的冲击。
在易燃易爆的环境中，导线连 接应符合相关规定，确保安全
。
导线连接后应进行电气测试， 确保连接质量。
CHAPTER 03
导线连接的分类
铜导线的连接
铜导线连接方法
包括绞合连接、紧压连接和焊接 等。
电阻
导体对电流的阻碍作用。
电感
线圈对变化的电流产生阻碍作 用。
电工常用工具
螺丝刀
钳子
扳手
万用表
用于拧紧或松开螺丝钉Leabharlann 。用于夹持或剪断金属丝 。
用于拧紧或松开螺栓。
用于测量电压、电流和 电阻等电学量。
电工材料
01
02
03
04
导线
用于传输电流，常用材料有铜 、铝等。
绝缘材料
用于保护电线和电缆，防止电 流泄漏。
清洁与除锈
保持电线连接部分的清洁 和干燥，去除金属部分的 锈迹或氧化层。
更换损坏的电线
如果发现电线或连接部分 损坏，应及时更换，避免 出现安全隐患。
THANKS
[ 感谢观看 ]
电工最全的电线连接方 法图文课件
维修电工基本技能
（2）电路图
电路可以用电路图来表示，图中的设备或元
件用国际统一规定的符号表示。如下图所示
电路通常有3种状态： 通路——通路就是电路中的开关闭合，负载 有电流通过。 开路——开路就是电源两端或电路某处断开， 电路中没有电流通过，电源不向负载输送电 能。 短路——短路就是电源两端被电阻接近于零 的导体连通。这种状态下，由于外电路电阻 接近于零，而电源内阻又很小，会产生很大 的短路电流。
电流不仅有大小，而且有方向，习惯上规定
以正电荷移动的方向为电流的方向。 电流密度——是指当电流在导体的截面上均 匀分布时，该电流与导体横截面的比值。用j 表示,其数学表达式为： j =Ι/s (2)电压 电压也称为电位差。电压是指电路中任意两 点电位之差。用U表示，单位是伏特（简写 V）。例如，上图中a点与b点电位之差就是a、 b之间的电压，记为Uab,即 Uab=Va-Vb
Ι2
（3）电阻的混联电路
既有电阻串联又有电阻并联的电路叫做电阻
的混联。
5、电能和电功率
1、电能（电功）——电流在流动的过程中所 放出的电能，或者说电流所做的功或电路 转换的能量。用W表示，公式表示为 W=UⅠt= Ⅰ2R t= U2 t / R 其单位为焦耳（J）。实际上，上式中时间t 常用“小时”，电能的单位常用“千瓦· 小 时”（kw ·h，即度）。 2、电功率——电流在单位时间所做的功。用 P表示，公式表示为 P=W/t=UⅠ= Ⅰ2R= U2/R 其单位为瓦（w）。（例1—7）
电阻
欧姆定律
一、电阻 R=u/Ι 其中R就称为该电路 的电阻，单位是欧姆（记作Ω） 金属电阻由下式决定： R=ρl/s 式中：ρ—电阻率，Ω·m l —导线长度，m； S —导线截面积，㎡。
教你如何接电线ppt课件
1
直接连接
。
12
单股导线与多股导线的连接
13
单股导线与多股导线的连接
2
分支连接
。
14
实践是最好的老师
15
课后思考
16
维修电工技能——导线的连接
1
想一想
2
导线连接的要求
1.连接可靠 接头连接牢固、接触良好、电阻小、稳定性好。接头电阻不 应大于相同长度导线的电阻值
2.强度足够 接头机械强度不应小于导线机械强度的80% 3.接头美观 接头整体规范、美观
4.耐腐蚀 对于连接的接头要防止电化腐蚀。对于铜与铝导线的连接， 应采用铜铝接头过渡连接，不准将铜与铝导线直接绞合连接。
3
学习内容
1
单股导线之间的连接
2 多股导线之间的连接
3 单股导线与多股导线的连接
4ห้องสมุดไป่ตู้
单股导线之间的连接
1
直接连接
。
5
单股导线之间的连接
6
单股导线之间的连接
2
分支连接
。
7
多股导线之间的连接
1
直接连接
。
8
多股导线之间的连接
9
多股导线之间的连接
2
分支连接
。
10
多股导线之间的连接
11
单股导线与多股导线的连接
维修电工实训(初、中级)苏家健1-4章 (1)
第1章 维修电工基本操作技能
实训4 电钻的使用 1．实训目的 熟悉电钻结构与使用方法。 2．实训器材 电钻，大小钻头若干，废旧木板。 3．实训内容与步骤 (1) 在电钻上安装2 mm钻头，在废旧木板上打5个孔。 (2) 在电钻上安装4 mm钻头，在废旧木板上打5个孔。 有条件的可用电工刀削制好5个木楔。用电锤在水泥墙上 打孔，再把削制好的木楔用榔头打入孔中。削成的木楔如图 1.20所示。
它的功能较多，是钳夹和剪切工具，钳口用来弯绞或钳夹导线 线头，齿口用来旋紧或起松螺母，刀口用来剪切导线或剖切导 线绝缘层，侧口用来铡切电线线芯和钢丝、铝丝等较硬的金属。 常用的钢丝钳规格有150 mm、175 mm、200 mm三种，电工所用 的钢丝钳，在钳柄上应套有耐压为500 V以上的绝缘管。
尖嘴钳的头部尖细，适用于在狭小的工作空间操作。用带 刃口的尖嘴钳能剪断细小金属丝。有绝缘柄的尖嘴钳工作电压 为500 V，其规格以全长表示，有130 mm、160 mm、180 mm和 200 mm四种，结构如图1.7所示。
第1章 维修电工基本操作技能
45° 25°
图1.11 用电工刀剥削绝缘层
第1章 维修电工基本操作技能
(4) 使用电工刀剥削导线中间段绝缘层。在200 mm塑料硬 导线中间用电工刀呈45°切开绝缘层，如图1.12(a)；用电工 刀切去翻折的绝缘层，如图1.12(b)；再用电工刀刀尖挑开绝 缘层，并切断一端，如图1.12(c)；最后用电工刀切去另一端 的绝缘层，如图1.12(d)。剥削5根。
芯线必 须绞紧
(a)
(a)
(a)
(b) (b)
图1.18 共头接线(一)
第1章 维修电工基本操作技能
(6) 单根导线多处接入导线连接。 ① 使用尖嘴钳，把已剥掉导线中间段绝缘层的导线折成 如图1.19(a)所示。 ② 把线头插入接线孔，拧紧螺钉。如图1.19(b)所示。
配线基础知识维修电工实习教材
配线基础知识维修电工实习教材第一节配线基础知识一、电气配线的基本要求1、在配线前一定要根据要求选择出合适的导线，所谓合适是指导线的种类和线径都应符合要求。
导线的选用要求如下：(1)导线的类型：硬线只能用在固定安装于不动部件之间，且导线的截面积应不小于0.5平方毫米。
若在有可能振动的场合必须采用软线。
电源开关的负载侧可采用裸导线，但必须是直径大于3毫米的圆导线或者是厚度大于2毫米的扁导线，并应有预防直接接触的保护措施(如绝缘、间距、屏护等)。
(2)导线的绝缘：导线必须绝缘良好，并应具有抗化学腐蚀能力。
在特殊条件下工作的导线，必须同时满足使用条件的要求。
(3)导线的截面积：在必须能承受正常条件下流过的最大稳定电流的同时，还应考虑到线路允许的电压降、导线的机械强度和与熔断器相配合。
2、在电气箱内配线时如果不是槽板配线方式，要求必须横平竖直，在导线的两端都必须统一编号，而且编号必须与原理图和接线图一致。
套在导线上的线号，要用记号笔书写或用打号机打出，应工整清楚，以防误读。
电气箱内配线控制板的尺寸应根据电器的安排情况决定。
(1)电器的位置安排：尽可能组装在一起，使其成为一台或几台控制装置。
只有那些必须安装在特定位置上的器件，如按钮、手动控制开关、位置传感器、离合器、电动机等，才允许分散安装在指定的位置上。
安放发热元件时，必须使箱内所有元件的温升保持在它们的容许极限内。
对发热很大的元件，如电动机的启动、制动电阻等，必须隔开安装，必要时可采用风冷。
(2)可接近性：所有电器必须安装在便于更换、检测方便的地方。
为了便于维修或调整，箱内电气元件的部位，必须位于离地0. 4-2米之间。
所有接线端子，必须位于离地至少0.2米处，以便于装拆导线。
(3)间隔和爬电距离：安排器件必须符合规定的间隔和爬距离，并应考虑有关的维修条件。
控制箱中的裸露、无电弧的带电零件与控制箱导体壁板间的间隙为：对于250伏以下的电压，间隙应不小于15毫米；对于250-500伏的电压，间隙就不小于25毫米。
《维修电工》课程标准
《维修电工》课程标准一、课程概述（一）课程的性质和任务《维修电工》是机械制造与数控加工专业学生必修的一门的理论性、实践性都很强的专业核心主干课。
本课程主要包括安全用电及现场抢救，常用电工工具和仪表的使用，电工操作基本技能，常用低压电器的使用，室内电气线路安装，三相异步电动机的操作技能，典型控制电路操作技能等。
本课程为学生后续学习电子电工基础、低压电器控制、电动机等专业课程服务，在学习本课程的过程的中，使学生能逐渐养成严谨和一丝不苟的专业精神。
（二）课程设计理念与思路1．课程设计理念以就业为导向，以职业目标和岗位目标为参考，重视实际动手和理论相结合，设定本课程的工作任务、课程内容、教学要求、活动设计和课时分配，以仪器仪表专业涉及到的电工、电路的相关基础知识和基本操作技能为目标设定课程标准。
2．课程设计思路本课程由电路基本知识、电工技术训练和用电安全三大模块组成，充分体现以技术为主线的职教特色；实行项目式教学组合，每个项目均力求贴近生产生活实际，使学生在任务驱动下，在完成目标制作的过程中，学到知识，掌握技术，提升能力；贯彻在评价中学习的理念，积极推行过程性、形成性评价，考评标准具体明确，可操作性强；紧扣专业培养目标，注学生学习本课程的基础性、实用性和综合性原则。
以职业能力培养为重点，坚持以学生为本，体现统一要求和个性发展相结合的原则，实现分层次教学与考核，学生通过自身能力都可以完成学习任务，使每个层次的学生都能够获得成功的体验，最大限度调动学生学习的积极性和主动性。
（三）开设时间与学时开设时间：第1学期；学时：60二、课程目标（一）知识目标通过本课程的学习使学生获得从事电气技术及相关职业岗位工作必需的电路基础理论，使学生具备常见电工工具、电工仪表使用的能力，安全用电和触电急救能力、交直流电路的分析能力；具有电路识图、接线能力；具备识别与选用元器件的能力；具有电路图识图能力；具有对电路进行基本分析计算及处理简单故障的能力。
电子社工程基础认知PPT课件3-4 导线的连接
四、7股导线的连接 2．“T”形分支连接
图3-4-9 7股导线的“T”形分支连接
四、7股导线的连接
2．“T”形分支连接
（1）把支线线芯散开钳直，接着把离绝缘层最近的l/8段线芯绞紧，把支线线头7l/8的线芯 分成两组，一组4股，另一组3股，并排列整齐，然后用旋凿把干线的线芯撬分成两组，再把支线 中4股线芯的一组插入干线两组线芯中间，而把3股线芯的一组支线放在干线线芯的前面，如图34-9（a）所示。
（1）剖削导线绝缘层时，不能损伤线芯。 （2）导线缠绕方法要正确。 （3）导线缠绕后要平直、整齐和紧密。 （4）截面积为10mm2及以下的单股导线可以直接与设备、器具的端子连接。 （5）截面积为2.5mm2及以下的多股铜芯导线应先拧紧、搪锡或压接端子后再与设备及器 具的端子连接。 （6）多股铝芯导线和截面积大于2.5mm2的多股铜芯导线应焊接或压接端子后再与设备及 器具的端子连接。
（2）把右边3股线芯的一组在干线一边按顺时针方向紧紧缠绕3～4圈，钳平线端，再把左 边4股线芯的一组线芯按逆时针方向缠绕，如图3-4-9（b）所示。
（3）逆时针缠绕4～5圈后，钳平线端，如图3-4-9（c）所示。
4.3 导线绝缘层的恢复
1．直线连接的绝缘层恢复
图3-4-10 绝缘带的包缠
1．直线连接的绝缘层恢复
二、铜芯导线的连接 2）单股小截面导线“T”形连接
图3-4-6 单股小截面积导线“T”形连接
二、铜芯导线的连接
2）单股小截面导线“T”形连接
（1）剖削长度：干路剖削30mm，支路剖削110mm。 （2）打结法：首先环绕成结状，再把支路线头扳直，顺时针紧密缠绕5
～8圈，剪去余线、毛刺，如图3-4-6（a）所示。
（2）把两个伞状线头隔股对插，并钳平两端线芯，如图3-4-8（b）所示。 （3）把一端的7股线芯按2、2、3股分成三组，接着把第一组的2股线芯在绞紧处扳起，使 其垂直于导线，并按顺时针方向缠绕，如图3-4-8（c）所示。 （4）缠绕两圈后，将余下线芯向右扳直，再把下边第二组的2股线芯扳起使其垂直于导线， 也按顺时针方向紧紧压住前2股扳直的线芯缠绕，如图3-4-8（d）所示。 （5）缠绕两圈后，将余下的线芯向右扳直，再把下边第三组的3股线芯扳起，按顺时针方向 紧压前4股扳直的线芯，向右旋转，如图3-4-8（e）所示。
