四位代码电脑主板故障诊断卡使用手册
主板诊断卡使用说明
主板诊断卡使用说明主板诊断卡是一种可以帮助用户检测和诊断电脑主板问题的硬件工具。
它通过插入到主板的PCI或ISA插槽上，可以提供关于主板各种硬件设备和接口的测试和诊断结果。
本文将介绍主板诊断卡的使用说明，帮助用户正确、有效地使用该诊断工具。
一、主板诊断卡的分类和常见功能主板诊断卡按照不同的功能和测试能力，可以分为基本型和高级型两种。
基本型主要用于检测主板上各个硬件设备的工作状态，例如CPU、内存、显卡等；高级型除了基本功能外，还可以进行更深入的系统和接口测试，例如USB、PCI总线等。
不同的主板诊断卡根据接口的不同，可以支持不同的主板类型。
用户在购买主板诊断卡时，需要确认其是否支持自己的主板型号和插槽类型。
二、主板诊断卡的安装和连接方式1.打开计算机主机箱，找到适当的PCI或ISA插槽，并将主板诊断卡轻轻地插入到插槽内。
注意插入时的方向和位置，确保卡片插入稳固。
2.关闭计算机主机箱，并连接上电源线和显示器线。
3.启动计算机，在开机自检阶段按照诊断卡的说明进行设置和操作。
三、主板诊断卡的基本操作1.开机自检阶段，在屏幕上会显示诊断卡的基本信息。
此时可以根据提示按下指定的按钮进入诊断模式。
2.进入诊断模式后，显示屏会显示出不同的菜单选项。
用户可以根据需要选择相应的功能，例如进行CPU、内存、显卡测试等。
3.选择好需要测试的项目后，按下确认按钮，主板诊断卡会自动开始测试。
测试完成后，结果会显示在屏幕上，用户可以根据结果判断是否存在问题。
4.如果存在问题，主板诊断卡还可以提供详细的错误代码和相关信息，帮助用户更准确地定位问题所在。
用户可以将这些代码和信息记录下来，方便之后的故障排除。
四、主板诊断卡的注意事项和常见故障排除1.在操作主板诊断卡之前，建议先阅读诊断卡的使用手册，了解各个功能的操作方法和注意事项。
2.如果在使用过程中遇到问题，首先检查插卡是否插紧，并检查连接线是否正常。
3.如果显示屏无法正常显示或者显示内容混乱，可以尝试重新插拔主板诊断卡并重启电脑。
电脑主板故障诊断卡的使用方法
浙江都市网 - 老百姓的网设为首页 - 加入收藏 - 万年历 - 便民查询 - 我的进度条 - 节日红包 - 在线游戏 - 网址导航当前位置：博客浙江 / 科技·财经 / 文章浏览电脑主板故障诊断卡使用方法作者: zhouluocheng发表时间：2007-05-03电脑主板故障诊断卡使用方法有声音编码报障功能一块卡可插ISA、也可插PCI插错槽或插反后通电不烧任何部件能显示黑屏下反复自动复位的死机不插CPU、内存、显卡等一块空的主板接通电源即可诊断出板中的重要信号情况本卡采用十多个芯片的结构，兼容性最广，彻底解决了PCI卡应出“31”而在部分主板上出“00”等假码问题概述诊断卡的工作原理是利用主板中BIOS内部自检程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。
尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。
BIOS在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析硬盘系统配置，对已配置的基本I／O设置进行初始化，一切正常后，再引导操作系统。
其显著特点是以是否出现光标为分界线，先对关键性部件进行测试。
关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。
然后，对非关键性部件进行测试，对有故障机器也继续运行，同时显示器无显示时，将本卡插入扩充槽内。
根据卡上显示的代码，参照你的机器是属于哪一种BIOS，再通过本书查出该代码所表示的故障原因和部位，就可清楚地知道故障所在。
指示灯功能速查表灯名中文意义说明CLK 总线时钟不论ISA或PCI只要一块空板（无CPU等）接通电源就应常亮，否则CLK信号坏。
BIOS 基本输入输出主板运行时对BIOS有读操作时就闪亮。
IRDY 主设备准备好有IRDY信号时才闪亮，否则不亮。
OSC 振荡 ISA槽的主振信号，空板上电则应常亮，否则停振。
主板诊断卡使用说明
001．由一系列代码(不含“00”和“FF”)到“FF”或“00”，则主板自检已通过，OK。
2．出“00”，且不变码，则为主板没有运行，查CPU坏否、CPU跳线、或CPU设置正确否、电源正常否、主板电池等处有否发霉？3. 如果您在CMOS中设置为不提示错，则遇到非致命性故障时，诊断卡不会停下来而接着往后走一直到“00”，解决方法为更改CMOS设置为提示所有错误再开机，这时若有非致命故障则停住，再根据代码排错。
01处理器测试1，处理器状态核实，如果测试失败，循环是无限的。
试换CPU，查CPU 跳线或CPU设置错否？02 确定诊断的类型(正常或者制造)。
如果键盘缓冲器含有数据就会失效。
试查主板中与键盘相关电路及键盘本身。
03 清除8042键盘控制器，发出TEST-KBRD命令(AAH)。
查键盘内部电路及软件。
04 使8042键盘控制器复位，核实TESTKBRD。
查主板中键盘接口电路。
键盘控制器软复位／通电测试。
查主板中的键盘控制部分的电路。
05 如果不断重复制造测试1至5，可获得8042控制状态。
查主板中键盘控制电路。
已确定软复位／通电；即将启动ROM.。
查主板ROM芯片及其支持电路。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS寄存器的工作。
查主板中与DMA相关的电路。
已启动ROM计算ROM BIOS 检查总和，以及检查键盘缓冲器是否清除。
查主板RCM芯片及其支持电路。
07 处理器测试2，核实CPU寄存器的工作。
查CPU是否插好，或CPU坏，或CPU跳线等设置有错否。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT(基本保证测试)命令。
查主板中键盘接口电路或试更换键盘。
08 使CMOS计时器作初始准备，正常地更新计时器的循环。
查主板中CMOS电路及芯片。
已向键盘发出BAT命令，即将写入BAT命令。
查主板键盘控制电路及键盘本身代码Award AMI09 EPROM检查总和且必须等于零才通过。
主板诊断卡使用说明

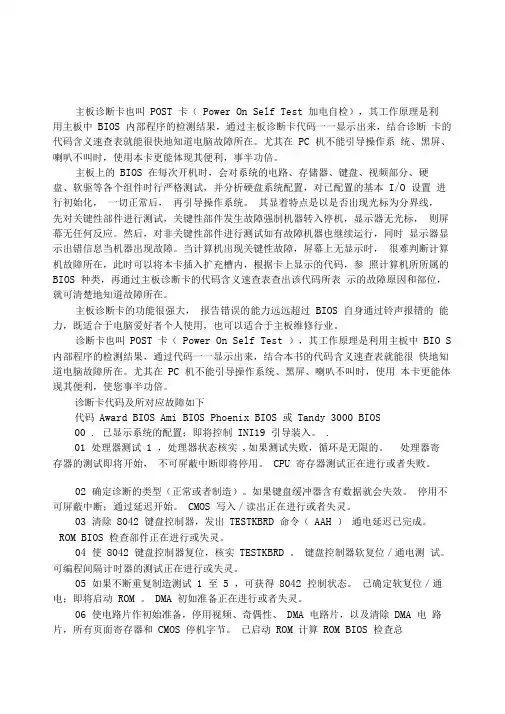

主板诊断卡也叫POST 卡（Power On Self Test 加电自检），其工作原理是利用主板中BIOS 内部程序的检测结果，通过主板诊断卡代码一一显示出来，结合诊断卡的代码含义速查表就能很快地知道电脑故障所在。
尤其在PC 机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，事半功倍。
主板上的BIOS 在每次开机时，会对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件时行严格测试，并分析硬盘系统配置，对已配置的基本I/O 设置进行初始化，一切正常后，再引导操作系统。
其显着特点是以是否出现光标为分界线，先对关键性部件进行测试，关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。
然后，对非关键性部件进行测试如有故障机器也继续运行，同时显示器显示出错信息当机器出现故障。
当计算机出现关键性故障，屏幕上无显示时，很难判断计算机故障所在，此时可以将本卡插入扩充槽内，根据卡上显示的代码，参照计算机所所属的BIOS 种类，再通过主板诊断卡的代码含义速查表查出该代码所表示的故障原因和部位，就可清楚地知道故障所在。
主板诊断卡的功能很强大，报告错误的能力远远超过BIOS 自身通过铃声报错的能力，既适合于电脑爱好者个人使用，也可以适合于主板维修行业。
诊断卡也叫POST 卡（Power On Self Test ），其工作原理是利用主板中BIO S 内部程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。
尤其在PC 机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。
诊断卡代码及所对应故障如下代码Award BIOS Ami BIOS Phoenix BIOS 或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19 引导装入。
.01 处理器测试1 ，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
四位代码电脑主板故障诊断卡使用手册
电脑主板故障诊断卡Computer Main Board Post Card查询手册∙有声音编码报障功能∙一块卡可插ISA、也可插PCI∙插错槽或插反后通电不烧任何部件∙能显示黑屏下反复自动复位的死机∙不插CPU、内存、显卡等一块空的主板接通电源即可诊断出板中的重要信号情况∙本卡采用十多个芯片的结构，兼容性最广，彻底解决了PCI卡应出“31”而在部分主板上出“00”等假码问题一、概述诊断卡的工作原理是利用主板中BIOS内部自检程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。
尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。
BIOS在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析硬盘系统配置，对已配置的基本I／O设置进行初始化，一切正常后，再引导操作系统。
其显著特点是以是否出现光标为分界线，先对关键性部件进行测试。
关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。
然后，对非关键性部件进行测试，对有故障机器也继续运行，同时显示器无显示时，将本卡插入扩充槽内。
根据卡上显示的代码，参照你的机器是属于哪一种BIOS，再通过本书查出该代码所表示的故障原因和部位，就可清楚地知道故障所在。
二、十六进制字符表三、诊断卡的部件说明图四、指示灯功能速查表五、使用流程图（以最小系统为例）六、故障代码含义速查表查表必读：（注意事项）1、特殊代码“00”和“FF”及其它起始码有三种情况出现：①已由一系列其它代码之后再出现：“00”或“FF”，则主板OK。
②如果将CMOS中设置无错误，则不严重的故障不会影响BIOS自检的继续，而最终出现“00”或“FF”。
③一开机就出现“00”或“FF”或其它起始代码并且不变化则为板没有运行起来。
2、本表是按代码值从小到大排序，卡中出码顺序不定。
3、未定义的代码表中未列出。
主板诊断卡使用说明
主板诊断卡使用说明使用主板诊断卡可以快速检测主板的各种硬件问题，如IDE接口是否正常、内存是否工作、CPU是否正常等。
它能够将故障的错误信息显示在连接的显示器上，帮助用户快速定位并解决问题。
使用主板诊断卡的步骤如下：1.关闭电脑，并从电源中断电。
确保电脑没有供电，以免发生电击事故。
2.打开电脑机箱，并找到主板上的PCI或ISA插槽。
主板上通常会有几个插槽，选择其中一个插槽插入主板诊断卡。
3.将主板诊断卡插入所选插槽。
插入时要小心，确保卡插入插槽的位置正确，并且卡与插槽的金属接触良好。
4.关闭电脑机箱，并连接显示器。
将显示器的信号线与主板诊断卡的输出接口连接，确保正确连接。
5.重新连接电脑的电源，并开启电源。
此时主板诊断卡会开始进行自检。
在自检过程中，主板诊断卡会发送特定的信号给显示器，以便正确显示故障信息。
6.观察显示器上的信息。
显示器上会显示一些故障代码或错误信息，比如CPU错误、内存错误、硬盘错误等。
根据显示器上的信息可以判断主板上出现了哪些硬件问题。
7.根据故障信息进行问题排查。
根据显示器上的信息，可以初步判断主板哪个部分出现了故障。
比如，如果显示器上显示CPU错误，那么可以检查CPU插槽的接触是否良好，CPU散热器是否正常工作等。
8.根据问题的具体情况，采取相应的解决措施。
如果是硬件组件连接问题，可以重新插拔组件，确保接触良好；如果是硬件故障，可以更换相应的硬件组件。
使用主板诊断卡进行故障诊断可以提高维修效率和准确性。
但是需要注意的是，主板诊断卡只能检测主板上的硬件问题，对于操作系统或软件引起的问题无法进行诊断。
所以，在进行故障排查时，还需综合考虑并排除其他可能的问题。
主板诊断卡
主板诊断卡的简单使用方法一、原理：截获BIOS对I/O设备的初始化和自检的诊断代码，并以十六进制显示。
四位代码中分为两组两位代码。
前两位（千位和百位）为一组；后两位（十位和个位为另一组。
既不仅知道被测计算机故障自检不能通过的部件（由千位和百位显示）；并且知道计算机故障自检到最后所通过的部件（由十位和个位显示）共有五个模式：代码显示模式、向上查看代码、向下查看代码、总线频率测试。
模式之间可以通过长按功能键实现转换。
二、四大件的检测顺序主板、CPU、内存、显卡+12V、-12V、+5V、+3.3V灯正常为常亮四、常见代码及解决：1：FF、00、01、02 状态不跳变CPU未工作推论：主板或CPU坏2：C1（或C开头）、D3（或D开头）CPU已工作正在寻找内存推论：内存坏、接触不好3：C0、D1 状态，CPU已发出寻址指令并已选中BIOS，但是BIOS没有响应推论：BIOS、南桥、IO坏4：C1--C5循坏跳变（同D3--D5）推论：BIOS、IO芯片坏5：OB、26、31时一般可点亮，如不亮推论：显卡、集成显卡坏6：0B、26、31、42、48、4E、58、0D、6F、7F、85推论：表示主板能点亮，正检查显卡和键盘鼠标口，如果仍不亮大多为显卡坏常出现的代码而又出现此码无解的主要是75、C1、C0、EF解释大概如下75正在扫瞄硬件配置,查硬盘,光驱设备及相关接口设备和接线有否有故障C1或C0内存故障EFbios故障,需要对cmos进行放电操作如果一开机检查卡只有电压显示而没有代码显示,就检查cpu是否有故障五、其他常用代码：1．检测卡跑00，CO，CF，FF或D1：原因：CPU插槽脏。
针脚坏，接触不好。
CPU，内存超频了。
CPU供电不良。
某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或更换该集成资源的芯片。
2. C1，C2，C6，C7或E1：内存接触不良，（用镊子划）。
测内存工作电压（SDRAM 3.3V，DDR 2.5和1.6V。
电脑主板四位诊断卡说明书
电脑主板四位诊断卡说明书(总25页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电脑公司技术员工具专区电脑主板四位诊断卡说明书诊断卡简介四位诊断卡＊ 电脑主板故障诊断＊ 单步与代码翻查功能，解决了其它版本诊错卡 代码一闪而过的弊端（新功能）＊ 测试PCI 和ISA 总线速度（新功能）＊ 诊断卡自身故障检测（新功能）＊ 主板系统总线测速功能（新功能）＊ 反插、插错不烧主板和诊断卡 ＊ 声音报障功能 ＊ 全贴片工艺，不伤手＊ 更好的兼容286－PIII 、PIV 高中低档主板 ＊ 四数码管，诊断更准确（新功能） 价格：只售－60元四位代码说明诊断故障1、开机自动进入2、按功能操作开关6次，显示 “0........” 8 8 8 8 故障 ISA-稳定性参考值 代码 PCI-前一码1单步功能按功能操作开关1次，显示“1........” 8 8 8 8 故障 显示当前处在单片中的第几步代码2测试速度按功能操作开关2次，显示“2........”8 8 8 8 显示总线速度十进制参考值，值越大速度越快PI005A四位诊断卡操作方法将PI005A四位诊断卡插到主板相应插槽上。
开机启动电源，此时诊断卡将自动开始诊错。
此时按诊错卡按键（2秒钟以上）。
则显示代码1，进入单步功能，此时按动一次按键（快速），则代码跳动一次；相应的代码，请参考说明书。
继续按诊错卡按键（2秒钟以上）则进入下一功能，主板总线测速功能；显示总线速度十进制参考值，值越大速度越快；使用其功能可以方便测试主板的速度，对于购买主板起参考作用。
继续按诊错卡按键（2秒钟以上）进入版本显示功能；诊断卡应显示0053 继续按诊错卡按键（2秒钟以上）进入自身显示检测功能，从0000、1111、2222.....直到FFFF，如显示正常，则为诊断卡自身显示功能正常继续按诊错卡按键（2秒钟以上）进入自身故障检测功能，若出现“5888”则诊断卡自身故障检测通过若显示“0000”则诊断卡自身故障检测未通过，诊断卡错误，或关闭电源得新拔插或更换插槽主板PIC和ISA总线测速功能说明在一块新的主板上，使用其功能，可以方便的测试主板PIC和ISA总线速度，即测即知；使用其功能，可以在购买主板时，起到参考作用；也可使用其功能，将总线速度快的主板买出好价钱。
4位主板诊断卡怎么看
4位主板诊断卡怎么看电脑机箱主板，又叫主机板(mainboard)、系统板(systemboard)或母板(motherboard);它分为商用主板和工业主板两种。
下面是店铺带来的关于4位主板诊断卡怎么看的内容，欢迎阅读!4位主板诊断卡怎么看：主板诊断卡也叫post卡，是维修主板的必备工具，主板BIOS在每次启动时，都会对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格的测试，并分析硬盘系统配置，对已配置的基本I/O设置实现初始化，一起正常后，再引操作导系统。
主板诊断卡的工作原理就是利用主板BIOS内部自检程序的检测结果，通过代码一一显示出来，从而找到电脑主板故障。
目前市面上的主板诊断卡都是大同小异，有的只是个别的功能差异，所以下面介绍的诊断卡的使用方法是比较通用的。
1、诊断显示代码。
2、关电源，取出所有扩展插卡。
将诊断卡插入ISA槽或PCI槽(注意：诊断卡的的元件面朝向电源。
若插反，本卡和主板不会损坏，但都不工作。
)3、开电源，检查各发光二极管指示是否正常(其中BIOS信号灯可能闪烁)。
4、如果不正常，关电源，参照以下“指示灯功能速查表”排错，排错完毕后返回第3步。
RUN灯(总线脉冲)——若主板运行指令，此灯会闪亮，否则不亮。
CLK灯(总线时钟)——台式机的ISA、PCI或笔记本电脑的MiniPCI总线的CLK信号。
BIOS(BIOS读信号)——当诊断卡插在ISA总线槽上时，主板运行时对BIOS有读操作时就闪亮。
而四码诊断卡则与此相反。
IRAY(主设备准备好)——有IRAY信号时才亮，否则不亮。
FRAME(帧周期信号)——PCI槽或MiniPC槽有循环帧信号时灯才闪亮。
OSC(ISA振荡)——是ISA槽的主振荡信号，空板通电则应常亮;否则主板的晶体振荡电路不工作，而无OSC信号。
RST(复位)——开机或按了RESET开关后亮半秒钟熄灭属正常;若不灭常因主板上的复位插针错接到加速开关或错接短路器，或复位电路坏。
主板诊断卡使用说明
主板诊断卡使用说明文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]主板诊断卡主板诊断卡也叫POST卡（Power On Self Test加电自检），其工作原理是利用主板中BIOS内部程序的检测结果，通过主板诊断卡代码一一显示出来，结合诊断卡的代码含义速查表就能很快地知道电脑故障所在。
尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，事半功倍。
主板上的BIOS在每次开机时，会对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件时行严格测试，并分析硬盘系统配置，对已配置的基本I/O设置进行初始化，一切正常后，再引导操作系统。
其显着特点是以是否出现光标为分界线，先对关键性部件进行测试，关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。
然后，对非关键性部件进行测试如有故障机器也继续运行，同时显示器显示出错信息当机器出现故障。
当计算机出现关键性故障，屏幕上无显示时，很难判断计算机故障所在，此时可以将本卡插入扩充槽内，根据卡上显示的代码，参照计算机所所属的BIOS种类，再通过主板诊断卡的代码含义速查表查出该代码所表示的故障原因和部位，就可清楚地知道故障所在。
主板诊断卡的功能很强大，报告错误的能力远远超过BIOS自身通过铃声报错的能力，既适合于电脑爱好者个人使用，也可以适合于主板维修行业。
诊断卡也叫POST卡（Power On Self Test），其工作原理是利用主板中BIOS 内部程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。
尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。
诊断卡代码及所对应故障如下代码 Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入。
故障诊断卡的使用方法
主板故障诊断卡使用
主板故障诊断卡也叫代码卡、数码卡
主板故障诊断卡的工作原理是利用主板中BIOS 内部自检程序的检测结果，通过代码一一显示出来，这样可以让我们很快知道电脑的哪个部件不工作，继而很快地知道电脑故障所在。
诊断卡各种常见代码的意义
00FF C0 CF CPU不工作;
C1 C3 C5 C6 D3 D4 D6 不过内存;
A7 B0 E1 (新款主板) 不过内存;
05 07 或C1 05, C1 07, C1 0A 来回跑档I/O(指与IO有关的线路有问题), 查IO的供电, 时钟, 或是直接更换IO芯片;
BIOS 自检出错: 0B 41 2B 64 一般都是BIOS程序坏,先05 0b 0d 41 0d 2d 3b 档显卡; 查AGP电路或自带显卡正常自检的代码：
00→C1→2D→26
自检完成：FF、00、26、57、85、4E、4F、6F、7E、7F
代码卡灯所表示的意思：
-12V、+12V、+3.3V、+5V、CLOCK、FRAME、IRDY、RESET
时钟、帧信号、主从设备、复位
正常指示灯的显示：复位的灯亮一下就灭，时钟、帧信号和主从设备的灯一直亮或不停的闪都说明是正常的。
全部的灯都亮说明没有复位信号或是供电不正常。
奇冠(四位代码)诊断、电脑故障传统诊断与稳定性测试卡概要
电脑故障传统诊断、奇冠诊断与稳定性测试卡使用说明书V1.1（适用于台式机和笔记本电脑）全球唯一，用卡必读中国发明专利号：03126857.9专利证书号：208776侵权必究中国·广东·奇冠电子有限公司研制前言非常感谢您选择奇冠公司的传奇稳（传统诊断——BIOS POST代码、奇冠诊断、奇冠稳定性测试，简称“传奇稳”）系列产品，如果您有什么疑问，请登陆我司网站 查询详情解答；您还可以将具体问题发E-mail 到p678@，我们会及时回复您。
感谢您的信赖和支持！本卡采用大规模IC集成模块，结构紧凑，稳定可靠，确保产品品质符合高标准要求。
内部资源更丰富，抗干扰性能更优越，自身故障率极低。
无须用户安装软件，软件全部内置，我们将前沿科技与使用者行为科学相结合，进行了人性化功能设计，使用非常方便。
本公司是一家专业研发、生产诊断卡的企业，生产的新一代、准确王、二合一卡系列及传奇稳系列产品已获CE认证并受中国国家专利保护（专利号：03126857.9），侵权必究。
我公司已不再生产传统诊断卡，请广大用户在购买时认准“奇冠”字样商标及防伪标识。
本用户手册所提到的产品规格及资讯仅供参考，实际内容亦会随时更新，恕不另行通知。
如果您要了解最新产品资讯，请访问我公司网站。
本说明书不断改进，欢迎用户向我司多提意见和建议。
免责声明：对使用本卡给用户造成的损失，本公司恕不承担。
欢迎访问广州奇冠电子公司网目录一、用户必读 (1)（一）传统诊断部分 (1)（二）奇冠诊断部分 (1)（三）稳定性测试部分 (1)二、传奇稳卡功能特点 (2)（一）传统故障诊断功能特点 (2)（二）奇冠诊断功能特点 (2)（三）稳定性测试功能特点 (2)三、传奇稳卡部件介绍 (3)四、传奇稳卡指示灯介绍 (4)（一）传奇稳卡指示灯含义 (4)1.为什么CLK、FRAME、IRDY指示灯要改进，改进后有何好处？ (4)（二）代码性质与稳定性测试结果结合分析及处理方法说明表 (5)（三）稳定性测试状态说明 (6)（四）根据指示灯显示状态找出故障部位及其解决方法 (6)五、奇冠代码含义说明 (7)六、传统诊断功能的POST代码含义 (30)1．AMI BIOS (30)2．Award BIOS (37)3．Phoenix BIOS (40)七、声音代码含义表 (44)1．AMI BIOS自检鸣响含义 (44)2．Award BIOS自检鸣响含义 (44)3．Phoenix BIOS自检鸣响含义 (44)八、流程图 (46)图1、检测流程总图 (46)图2：稳定性测试流程图 (47)图3：如何利用本卡判断“不稳定”原因流程图 (48)图4：如何利用本卡判断引起“不稳定”故障部位及排除流程图 (49)图5：如何利用本卡采用相应手段诱发出引起“不稳定”原因流程图 (50)图6：如何利用本卡判断复位故障流程图 (51)图7：如何利用本卡判断是否为市电引起流程图 (52)图8：如何利用本卡判断是否为内存条混插引起流程图 (53)图9：如何利用本卡判断是否为电源负载能力不够引起流程图 (54)图10：如何利用本卡判断是否为散热不良引起流程图 (55)图11：如何利用本卡判断是否为灰尘引起流程图 (56)图12：如何利用本卡判断是否为强磁干扰引起流程图 (57)图13：如何利用本卡判断是否为接触不良引起流程图 (58)九、常见问题与解决方法：.........................................................................................1．如何利用本卡选配电脑工作稳定的UPS？ (59)2．如何利用本卡检验开发的外围设备对电脑的干扰？ (61)3．如何利用本卡挑选用于重要场合的电脑？ (60)4．测试时不拔除硬盘是否会对电脑不利？ (61)5．如何选购稳定性测试卡？ (61)6．显示“no”是什么意思？怎样处理？ (30)一、用户必读（一）传统诊断部分1．诊断卡显示一系列代码后，BIOS代码停在“FF”或“00”，则表示主板自检已通过。
电脑主板故障诊断检测卡代码表与解决方案
、|!_一个人总要走陌生的路，看陌生的风景，听陌生的歌，然后在某个不经意的瞬间，你会发现，原本费尽心机想要忘记的事情真的就这么忘记了..电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN灯：为运行灯，工作时就不停闪动。
+12V，-12V，+5V，+3.3V灯正常为常亮1．检测卡跑00，CO，CF,FF或D1原因：CPU插槽脏。
针脚坏，接触不好。
CPU，内存超频了。
CPU供电不良。
某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或更换该集成资源的芯片2. C1，C2，C6，C7或E1：内存接触不良，（用镊子划）。
测内存工作电压（SDRAM 3.3V，DDR 2.5和1.6V。
）测时钟CPU旁排阻是否有损坏。
测CPU地址线和数据线。
北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除 BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑 R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。
电脑主板故障诊断卡的使用方法
浙江都市网 - 老百姓的网设为首页 - 加入收藏 - 万年历 - 便民查询 - 我的进度条 - 节日红包 - 在线游戏 - 网址导航当前位置：博客浙江 / 科技·财经 / 文章浏览电脑主板故障诊断卡使用方法作者: zhouluocheng发表时间：2007-05-03电脑主板故障诊断卡使用方法有声音编码报障功能一块卡可插ISA、也可插PCI插错槽或插反后通电不烧任何部件能显示黑屏下反复自动复位的死机不插CPU、内存、显卡等一块空的主板接通电源即可诊断出板中的重要信号情况本卡采用十多个芯片的结构，兼容性最广，彻底解决了PCI卡应出“31”而在部分主板上出“00”等假码问题概述诊断卡的工作原理是利用主板中BIOS内部自检程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。
尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。
BIOS在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析硬盘系统配置，对已配置的基本I／O设置进行初始化，一切正常后，再引导操作系统。
其显著特点是以是否出现光标为分界线，先对关键性部件进行测试。
关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。
然后，对非关键性部件进行测试，对有故障机器也继续运行，同时显示器无显示时，将本卡插入扩充槽内。
根据卡上显示的代码，参照你的机器是属于哪一种BIOS，再通过本书查出该代码所表示的故障原因和部位，就可清楚地知道故障所在。
指示灯功能速查表灯名中文意义说明CLK 总线时钟不论ISA或PCI只要一块空板（无CPU等）接通电源就应常亮，否则CLK信号坏。
BIOS 基本输入输出主板运行时对BIOS有读操作时就闪亮。
IRDY 主设备准备好有IRDY信号时才闪亮，否则不亮。
OSC 振荡 ISA槽的主振信号，空板上电则应常亮，否则停振。
奇冠_PI49N_诊断卡说明书
奇冠 PI49N 诊断卡说明书用户必读1、故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由电脑主板上BIOS确定;2、四位代码中分为两组两位代码。
前两位〔千位和百位〕为一组；后两位〔十位和个位〕为另一组。
您分别查看这两组代码的含义说明既不仅知道被测计算机故障自检不能通过的部件〔由千位和百位显示〕；并且知道计算机故障自检到最后所通过的部件〔由十位和个位显示〕;3、未定义的代码表中未能列出;4、对于不同BIOS〔常用的AMI、Award、Phoenix〕同一代码所代表的意义如此不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS,您可查阅您的电脑使用手册，或从电脑主板上的BIOS芯片上直接查看，也可以在启动的屏幕中直接看到;5、有少数电脑主板的PCI槽只送出一局部代码，但ISA槽如此有完整自检代码输出。
且目前已发现有极个别原装机电脑主板的ISA槽无代码输出，而PCI槽如此有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块电脑主板的不同PCI槽，有的槽有完整代码送出，如DELL810台式电脑主板上只有靠近CPU的一个PCI槽有完整代码显示，一直变化到“00”或“FF〞，而其它PCI槽走到“38”后如此不继续变化;6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还未熄，故PCI代码停在起始代码上;7、由于电脑主板品种和结构的多样性及BIOS POST代码不断更新，令紧接在代码后面的查找故障部件和范围的准确性受到影响，故?代码含义速查表?中说明的故障部件和范围只能作为参考;六、指示灯功能速查表+5V、+12V、OSC和FRAME、CLK、RUN、-5V和+3V3、-12V、BIOS和IRDY、RST灯名信号名称说明CLK 总线时钟不管ISA或PCI只要电脑〔无CPU等〕接通电源就应常亮，否如此CLK信号坏。
BIOS 根本输入输出电脑主板运行时对BIOS有读操作时就闪亮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

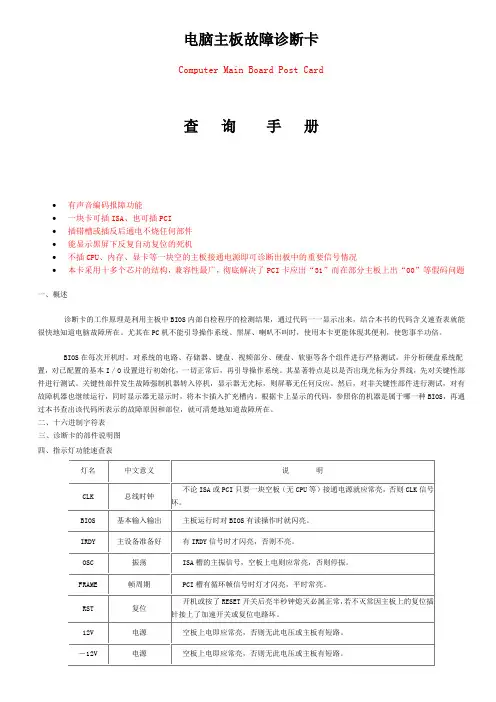

电脑主板故障诊断卡
Computer Main Board Post Card
查询手册
•有声音编码报障功能
•一块卡可插ISA、也可插PCI
•插错槽或插反后通电不烧任何部件
•能显示黑屏下反复自动复位的死机
•不插CPU、内存、显卡等一块空的主板接通电源即可诊断出板中的重要信号情况
•本卡采用十多个芯片的结构，兼容性最广，彻底解决了PCI卡应出“31”而在部分主板上出“00”等假码问题一、概述
诊断卡的工作原理是利用主板中BIOS内部自检程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。
尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。
BIOS在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析硬盘系统配置，对已配置的基本I／O设置进行初始化，一切正常后，再引导操作系统。
其显著特点是以是否出现光标为分界线，先对关键性部件进行测试。
关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。
然后，对非关键性部件进行测试，对有故障机器也继续运行，同时显示器无显示时，将本卡插入扩充槽内。
根据卡上显示的代码，参照你的机器是属于哪一种BIOS，再通过本书查出该代码所表示的故障原因和部位，就可清楚地知道故障所在。
二、十六进制字符表
三、诊断卡的部件说明图
四、指示灯功能速查表
5V 电源空板上电即应常亮，否则无此电压或主板有短路。
－5V 电源空板上电即应常亮，否则无此电压或主板有短路。
（只有ISA槽才有此电压）
3V3 电源
这是PCI槽特有的3.3V电压，空板上电即应常亮，有些有PCI槽的主板本身无此电压，则不亮。
五、使用流程图（以最小系统为例）
六、故障代码含义速查表
查表必读：（注意事项）
1、特殊代码“00”和“FF”及其它起始码有三种情况出现：
①已由一系列其它代码之后再出现：“00”或“FF”，则主板OK。
②如果将CMOS中设置无错误，则不严重的故障不会影响BIOS自检的继续，而最终出现“00”或“FF”。
③一开机就出现“00”或“FF”或其它起始代码并且不变化则为板没有运行起来。
2、本表是按代码值从小到大排序，卡中出码顺序不定。
3、未定义的代码表中未列出。
4、对于不同BIOS（常用的AMI、Award、Phoenix）用同一代码所代表的意义有所不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS，您可查问你的电脑使用手册，或从主板上的BIOS芯片上直接查看，也可以在启动屏幕时直接看到。
5、有少数主板的PCI槽只有前一部分代码出现，但ISA槽则有完整自检代码输出。
且目前已发现有极个别原装机主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块主板的不同PCI槽，有的槽有完整代码送出，如DELL810主板只有靠近CPU的一个PCI槽有完整的代码显示，一直变化到“00”或“FF”，而其它槽走到“38”则不继续变化。
6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还不熄，故PCI代码停在起始码上。
