雷击浪涌发生器操作规程
雷击浪涌发生器操作规程
雷击浪涌发生器操作规程为正确、安全、规范的使用CDN-5320G和SKS-0506，以评定产品在经受来自电力线上高能量骚扰的性能，特制定本操作规程。
一、【操作程序】1、按CDN-5320G和SKS-0506使用说明书的要求，进行试验前仔细接线，确认无误时再接入电网；2、按下POWER开关，是开关至ON状态；3、那SKS-0506使用说明书设置好相关参数：COUNTER为5次，INTERVAL TIME 为20s浪涌注入方式为异步，即ASYN灯点亮；4、按下CDN-5320G的POWER开关；5、按下COMMOM键选择共模试验方式；6、按下H.V.ON键，启动高压电源。
调节SET VOLAGE电压调节旋钮使电压达到试验所需电压；7、打开设备后面板上的EUT LINE ON空气断路器，按下EUT POWER开关，接通被试样机电源；8、待样机在额定电压下，信息正常显示后，记录被试样机信息，按“START”进行试验；9、选择不同的干扰端口对样机电进行试验，充分考察样机性能；10、试验结束后，先将SET VOLAGE电压调节旋钮逆时针旋转到底，然后按下“EUT P”键，将样机电压切除后，方可切断主机工作电源（POWER）；11.认真作好现场清理和数据整理工作；二、【测试条件】1、环境温度：15℃～35℃；2、相对湿度：10％～75%；三、【注意事项】1、试验人员必须经培训学习后才能进行设备操作，操作前应阅读设备使用说明书；2、开机前和关机前注意样机的型号规格和接线方式；3、仪器要接地良好；4、设定高压时面板指示值不要超过4.5kV，不要用手触摸干扰线路；5、仪器不能倒置，防止震动；6、为保证试验的可比性和可重复性，试验配置必须规范；二、【测试条件】1、环境温度：15℃～35℃；2、相对湿度：10％～75%；三、【注意事项】1、试验人员必须经培训学习后才能进行设备操作，操作前应阅读设备使用说明书；2、开机前和关机前注意样机的型号规格和接线方式；3、仪器要接地良好；4、设定高压时面板指示值不要超过4.5kV，不要用手触摸干扰线路；5、仪器不能倒置，防止震动；6、为保证试验的可比性和可重复性，试验配置必须规范。
雷击浪涌设备操作规程
雷击浪涌设备操作规程一、前言为确保雷击浪涌设备的正常运行和安全使用，保护设备和人身安全，制定本操作规程。
本规程适用于雷击浪涌设备的操作和维护人员。
二、操作前准备1.了解设备操作人员应熟悉雷击浪涌设备的使用方法、工作原理和相关技术要求，熟悉设备的构造和各部件的功能。
2.安全检查操作人员应检查设备的电源和接地是否正常，设备是否完好无损，各连接线是否松动或破损。
3.个人防护操作人员应穿戴符合要求的防静电服、绝缘鞋等个人防护装备，避免静电引起的危险事故。
三、操作流程1.启动设备a.检查电源开关和设备状态指示灯，确保设备处于关闭状态。
b.打开电源开关，设备状态指示灯亮起。
c.按操作要求设置设备参数，如雷击电流、浪涌电压等。
d.按下启动按钮，设备开始工作。
2.使用设备a.避免操作人员接近设备或触摸设备，防止意外触电或受伤。
b.根据需要调整设备参数，保证设备工作的稳定性和有效性。
c.监测设备的运行状态和工作指示灯，及时发现异常情况并进行处理。
d.严禁私自修改设备参数或操作设备未经许可的功能。
3.关闭设备a.按下停止按钮，设备停止工作。
b.关闭电源开关，设备状态指示灯熄灭。
c.检查设备的各连接线是否松动或破损，必要时进行修复或更换。
d.清理设备及操作区域，保持设备的清洁整洁。
四、维护保养1.定期检查a.按照设备的使用说明书和维护手册，定期进行设备的检查和维护。
b.检查设备的电源线、接地线是否正常，设备各部件是否运转灵活可靠。
c.清洁设备外壳和内部零部件，避免灰尘和杂物对设备的影响。
2.日常维护a.根据设备运行情况，定期检查设备的软件系统，更新或升级系统版本。
b.根据设备厂家的要求，更换设备的易损件，保证设备的正常使用寿命。
3.故障处理a.在设备出现故障时，应立即停机，并进行初步排查。
b.对于能够修复的故障，操作人员应按照维修要求进行修复。
c.对于无法修复的故障，操作人员应及时向设备经销商或厂家报修，并按照要求进行后续处理。
浪涌发生器操作保养规程

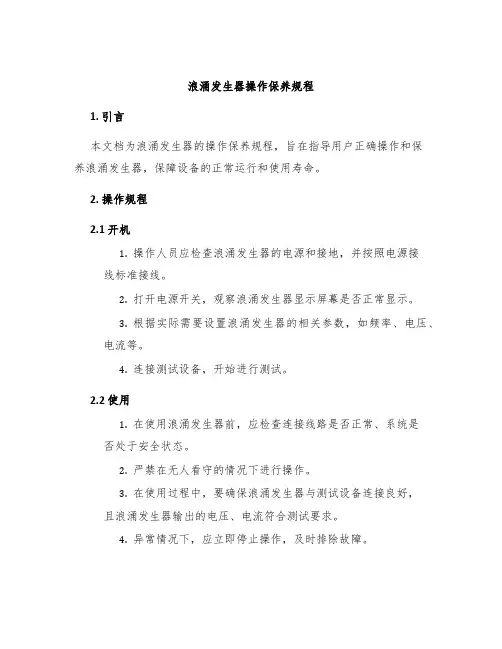

浪涌发生器操作保养规程1. 引言本文档为浪涌发生器的操作保养规程，旨在指导用户正确操作和保养浪涌发生器，保障设备的正常运行和使用寿命。
2. 操作规程2.1 开机1.操作人员应检查浪涌发生器的电源和接地，并按照电源接线标准接线。
2.打开电源开关，观察浪涌发生器显示屏幕是否正常显示。
3.根据实际需要设置浪涌发生器的相关参数，如频率、电压、电流等。
4.连接测试设备，开始进行测试。
2.2 使用1.在使用浪涌发生器前，应检查连接线路是否正常、系统是否处于安全状态。
2.严禁在无人看守的情况下进行操作。
3.在使用过程中，要确保浪涌发生器与测试设备连接良好，且浪涌发生器输出的电压、电流符合测试要求。
4.异常情况下，应立即停止操作，及时排除故障。
2.3 关机1.停止测试后，应先将浪涌发生器输出电压设置为零。
2.关闭电源开关，拔掉电源插头。
3.拆除连接线路并妥善存放。
3. 保养规程3.1 日常保养1.定期清洁设备外部，保持设备表面干净。
2.定期检查设备工作状态及接口运行状态。
3.定期更换设备运行中所需的润滑剂等易消耗品。
4.定期检查电源插头、电源线等设备连接处是否有松动。
3.2 定期检查1.每年至少进行一次全面的设备检查及维护。
2.检查电路线路及设备制动性能等部分，保障安全工作状态。
3.根据实际情况及时替换易耗件。
3.3 维护1.维护管理人员应定期进行维护，严格按照工艺要求实施维护。
2.确认维护内容以及使用维护曲线，监测维护效果并记录。
4. 安全注意事项1.浪涌发生器开机时，应找专业人员进行操作和维护。
2.在操作过程中，禁止直接触摸设备和线路以及中断操作过程。
3.浪涌发生器禁止任何人未经授权修改设备性能参数。
4.使用设备应注意安全，禁止打开机箱，禁止触碰设备电源，避免人身伤害。
5. 总结本文档对浪涌发生器的操作保养规程进行了详细介绍，操作人员应严格遵守本文档中的规定，确保设备的正常运行和使用寿命。
同时，维护管理人员应定期进行维护，保证设备安全可靠。
雷击(浪涌)发生器操作指引

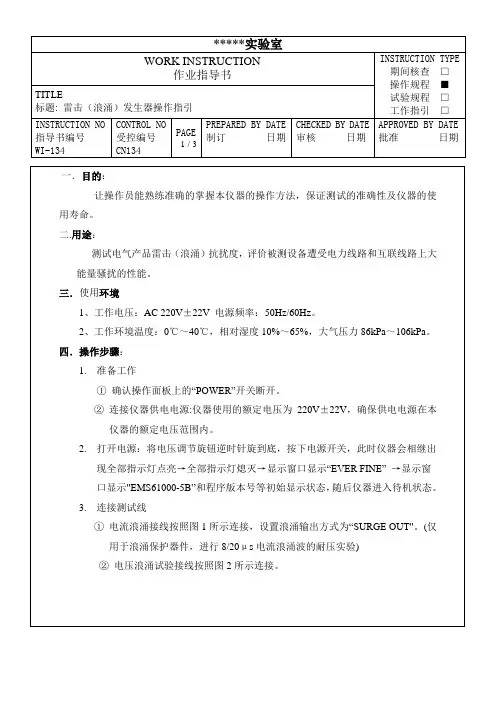

操作规程■
试验规程□
工作指引□TITLE
标题: 雷击（浪涌）发生器操作指引
INSTRUCTION NO
指导书编号
WI-134
CONTROL NO
受控编号
CN134
PAGE
2 / 3
PREPARED BY DATE
制订日期
CHECKED BY DATE
审核日期
APPROVED BY DATE
批准日期
③在“L-N" , "L-PE" , "N-PE”三种浪涌藕合方式中选择所要做的浪涌试验。
④将被试设备的供电网络接入仪器后面板的“EUT POWER I NPUT”端子。
4.设定试验参数
设定浪涌极性、浪涌输出方式、浪涌发生方式(同步/异步)、浪涌触发方式(手动/
自动)、浪涌间隔时间、浪涌次数、同步相位。
具体操作方法参照“参数设定程序”
的说明。
5.开始测试
①逆时针旋转电压调节旋钮到底。
②按下“EUT ON”按键，接通试品电源(对电流浪涌无此步骤)
③顺时针缓慢调节电压调节旋钮达到所需要的值。
④按下“START"键，“谨防高压”指示灯亮，仪器将开始工作。
五.注意事项：
1.开机前及关机前务必将电压调节旋钮逆时针旋到底，使输出电压最小。
2.当手潮湿或相对湿度超过75%时，不要使用本设备。
浪涌冲击试验作业指导书

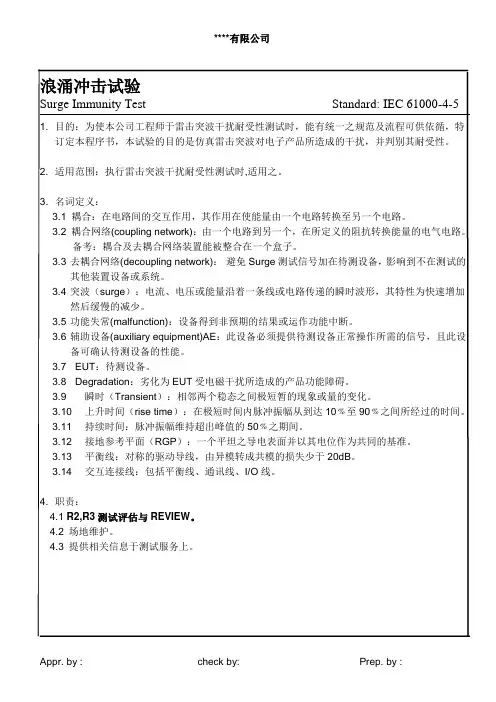

浪涌冲击试验Surge Immunity Test Standard: IEC 61000-4-51. 目的：为使本公司工程师于雷击突波干扰耐受性测试时，能有统一之规范及流程可供依循，特订定本程序书，本试验的目的是仿真雷击突波对电子产品所造成的干扰，并判别其耐受性。
2. 适用范围：执行雷击突波干扰耐受性测试时,适用之。
3. 名词定义：3.1 耦合：在电路间的交互作用，其作用在使能量由一个电路转换至另一个电路。
3.2 耦合网络(coupling network)：由一个电路到另一个，在所定义的阻抗转换能量的电气电路。
备考：耦合及去耦合网络装置能被整合在一个盒子。
3.3 去耦合网络(decoupling network)：避免Surge测试信号加在待测设备，影响到不在测试的其他装置设备或系统。
3.4 突波（surge）：电流、电压或能量沿着一条线或电路传递的瞬时波形，其特性为快速增加然后缓慢的减少。
3.5 功能失常(malfunction)：设备得到非预期的结果或运作功能中断。
3.6 辅助设备(auxiliary equipment)AE：此设备必须提供待测设备正常操作所需的信号，且此设备可确认待测设备的性能。
3.7 EUT：待测设备。
3.8 Degradation：劣化为EUT受电磁干扰所造成的产品功能障碍。
3.9 瞬时（Transient）：相邻两个稳态之间极短暂的现象或量的变化。
3.10 上升时间（rise time）：在极短时间内脉冲振幅从到达10﹪至90﹪之间所经过的时间。
3.11 持续时间：脉冲振幅维持超出峰值的50﹪之期间。
3.12 接地参考平面（RGP）：一个平坦之导电表面并以其电位作为共同的基准。
3.13 平衡线：对称的驱动导线，由异模转成共模的损失少于20dB。
3.14 交互连接线：包括平衡线、通讯线、I/O线。
4. 职责：4.1 R2,R3测试评估与REVIEW。
4.2 场地维护。
雷击浪涌发生器SKS使用规程

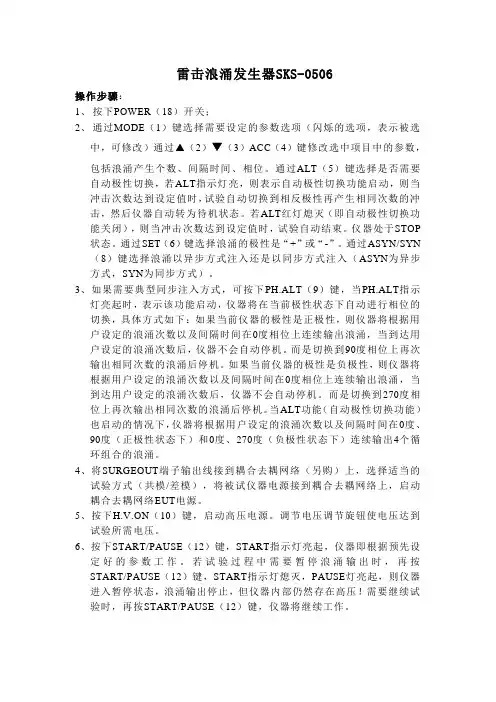

雷击浪涌发生器SKS-0506操作步骤：1、按下POWER（18）开关；2、通过MODE（1）键选择需要设定的参数选项（闪烁的选项，表示被选中，可修改）通过▲（2）▼（3）ACC（4）键修改选中项目中的参数，包括浪涌产生个数、间隔时间、相位。
通过ALT（5）键选择是否需要自动极性切换，若ALT指示灯亮，则表示自动极性切换功能启动，则当冲击次数达到设定值时，试验自动切换到相反极性再产生相同次数的冲击，然后仪器自动转为待机状态。
若ALT红灯熄灭（即自动极性切换功能关闭），则当冲击次数达到设定值时，试验自动结束。
仪器处于STOP 状态。
通过SET（6）键选择浪涌的极性是“+”或“-”。
通过ASYN/SYN （8）键选择浪涌以异步方式注入还是以同步方式注入（ASYN为异步方式，SYN为同步方式）。
3、如果需要典型同步注入方式，可按下PH.ALT（9）键，当PH.ALT指示灯亮起时，表示该功能启动，仪器将在当前极性状态下自动进行相位的切换，具体方式如下：如果当前仪器的极性是正极性，则仪器将根据用户设定的浪涌次数以及间隔时间在0度相位上连续输出浪涌，当到达用户设定的浪涌次数后，仪器不会自动停机。
而是切换到90度相位上再次输出相同次数的浪涌后停机。
如果当前仪器的极性是负极性，则仪器将根据用户设定的浪涌次数以及间隔时间在0度相位上连续输出浪涌，当到达用户设定的浪涌次数后，仪器不会自动停机。
而是切换到270度相位上再次输出相同次数的浪涌后停机。
当ALT功能（自动极性切换功能）也启动的情况下，仪器将根据用户设定的浪涌次数以及间隔时间在0度、90度（正极性状态下）和0度、270度（负极性状态下）连续输出4个循环组合的浪涌。
4、将SURGEOUT端子输出线接到耦合去耦网络（另购）上，选择适当的试验方式（共模/差模），将被试仪器电源接到耦合去耦网络上，启动耦合去耦网络EUT电源。
5、按下H.V.ON（10）键，启动高压电源。
浪涌保护器雷击试验方法
浪涌保护器雷击试验方法嘿，咱今儿个就来讲讲浪涌保护器雷击试验方法这档子事儿。
你想想啊，这浪涌保护器就像是个守护天使，要时刻准备着应对那来势汹汹的雷电攻击呢！那怎么知道它是不是真的能保护好我们的设备呀？这就得靠雷击试验啦！这雷击试验啊，就好比一场激烈的战斗。
咱得模拟出那最恶劣的雷电环境，看看浪涌保护器能不能扛得住。
这可不是闹着玩儿的呀！首先呢，咱得准备好各种仪器设备，这就像是给战士配上精良的武器。
然后，设置好合适的参数，这可不能马虎，就跟给战士制定作战计划一样重要。
当一切准备就绪，“战斗”就打响啦！雷电“轰轰”地劈下来，浪涌保护器就得立刻行动起来，发挥它的作用。
这时候啊，咱就得瞪大眼睛瞧仔细了，看看它有没有失职。
要是它轻轻松松就把雷电给挡下了，那咱就可以放心啦，嘿，这保护器还真不赖！可要是它表现不佳，那咱就得好好琢磨琢磨了，这是哪儿出问题啦？是它本身质量不行，还是咱设置的条件太苛刻啦？你说这浪涌保护器要是关键时刻掉链子，那得多让人头疼啊！咱家里的那些电器设备可就危险咯！所以这雷击试验可太重要啦，就跟给房子打地基一样，得扎实！咱再想想，要是没有这严谨的雷击试验方法，那市场上不就乱套啦？各种质量参差不齐的浪涌保护器都冒出来了，那我们还怎么能安心使用电器呀！而且啊，这试验还得不断改进和完善呢。
随着科技的发展，雷电的情况也可能会有变化呀，那咱的试验方法也得跟着变一变，不能一成不变吧。
总之呢，这浪涌保护器雷击试验方法可真是个大学问。
咱得重视起来，让它为我们的生活保驾护航。
咱可不能让那些不靠谱的保护器来忽悠我们呀！大家说是不是这个理儿？咱可都得长点心，选对了浪涌保护器，才能让我们的生活更加安心、更加美好呀！。
雷击浪涌发生器操作规程
雷击浪涌发生器操作规程为正确、安全、规范的使用雷击浪涌发生器，以评定样机在经受来自电力线上高能量骚扰时的性能，特制定本操作规程。
一、【注意事项】1.试验人员必须经培训合格后才能进行设备操作；2.当手潮湿或相对湿度超过75%时，不要使用本设备；3.因为有高压脉冲加到输出接线端子（如，2Ω，500Ω，L1，L2，L3等端口），如果改换接线，务必要在确认高压电源处于断开状态才能进行；4.仪器的F.G.端子要良好接地；5.本设备是利用高压水银开关来产生高压脉冲，严禁在设备倾斜状态下，进行试验；6.内带高压，请勿随意拆卸或敞开机壳工作；7.当发生紧急情况时按EMERGENCY键仪器将迅速停止浪涌输出，关闭内部高压，快速切断电源；8.为保证试验的可比性和可重复性，试验配置必须规范；9.非有关人员严禁操作本仪器。
二、【测试条件】1.环境温度: 15℃～35℃；2．相对湿度: 25％～75％。
三、【操作程序】1.检查实验室雷击浪涌发生器的配置，需要按照相关标准和产品说明书进行配置，特别注意的是仪器接地端子必须接入大地系统；2.根据实验内容和仪器使用说明书的要求，完成相关接线，特别注意对需要接地的设备必须接地，确认无误时再接入电网；3.按雷击浪涌发生器使用说明书的要求，接好仪器电源和EUT电源输入端，打开前面板上的POWER开关，并将仪器前面板的LINE ON空气开关向上合上，处于通路状态；4.设置参数：分别通过5个功能键选中需要设置对应的参数，再通过“△“ 增加健和“▽“减小健设置。
LEVEL为试验等级，试验按国标第4等级设置；VOLTAGE为输出电压，可设；PHASE，根据需要设置为与EUT电源同步或者AYSTN；COUPLING，用户选择耦合方式，根据实际试验接线选择；PRE-COUNT为雷击浪涌试验次数，最后通过ENTER按键确认用户设置的各参数；5.设置EUT电源打开，通过上下按键打开EUT电源开关；6.按下RUN按键，HVON 指示灯亮，高压试验开始，试验完全按照前面设置的参数进行。
雷击浪涌试验仪操作规范
雷击浪涌试验仪操作规范1.设备准备1.1设备安装：将雷击浪涌试验仪放置在室内通风干燥的场所，确保周围环境无明火和易燃物质。
1.2设备检查：检查设备是否正常，观察外观是否完好，各指示灯是否正常显示。
2.安全操作2.1穿戴个人防护装备：操作人员应佩戴绝缘手套、绝缘鞋等个人防护装备。
2.2保持设备干燥：在进行试验之前确保设备完全干燥，以防漏电和触电事故的发生。
2.3避免雷击浪涌试验仪超负荷使用：在试验设备时，应按照设备参数及规格要求进行操作，避免超负荷使用，以免损坏设备或引发安全事故。
2.4避免电源过电压：使用前要确保电源供电稳定，并使用电源保护装置，以防电源过电压的损坏。
3.操作步骤3.1连接电源：将雷击浪涌试验仪连接到电源插座，并确保电源稳定。
3.2连接试验设备：将待测试设备连接到雷击浪涌试验仪的输出端口上。
3.3设置试验参数：根据待测试设备的要求，设置合适的试验参数，包括峰值电流、阻抗、时间等。
3.4启动试验：启动雷击浪涌试验仪，观察测试设备的响应情况，并记录相关数据。
3.5检查试验结果：完成试验后，检查测试设备是否受损，是否符合标准要求，并记录试验结果。
4.设备保养4.1定期检查：定期检查雷击浪涌试验仪的外观、指示灯、连接线缆等部件是否完好。
4.2清洁保养：定期对设备进行清洁，确保设备正常工作。
4.3检测和校准：定期进行设备的检测和校准，确保设备的准确性和可靠性。
5.安全事项5.1禁止在设备工作时接触设备内部元件。
5.2禁止在设备工作时将有导电的物体放置在设备上。
5.3禁止将液体或金属物质倾泼或丢入设备内部。
综上所述，雷击浪涌试验仪的操作规范包括设备准备、安全操作、操作步骤、设备保养和安全事项等方面。
正确使用雷击浪涌试验仪不仅能保证设备的测试准确性，同时也能确保操作人员的安全。
LST-6kV3kA雷电电涌测试仪操作手册
LST－6kV/3kA雷电电涌测试仪操作手册操作注意事项：△本机为高压冲击设备，使用前请详细阅读本仪器技术说明、操作方法和有关注意事项。
△加电前利用所带的接地线可靠接地。
△通电后严禁触摸高压输出端子△当需要改变浪涌极性时，应在关机情况下进行△调节浪涌电压要缓慢调节高压旋纽切不可一次转到最大值(不得超过7.3kV)，等电压表指示稍微稳定后再进行浪涌冲击△每次浪涌冲击时间间隔1分钟左右△不可双人或多人操作，以免配合不好产生误操作△用数字示波器观察波形时，采用10倍以上衰减探头，否则容易损坏示波器△在进行模拟在线测试或抗扰度试验时，要特别注意以下几点：A）本仪器为避免使用者在模拟在线测量时产生误操作，红色“不在线”短接线和仪器后的L-L连接线合用一条，因此使用者在不加电测量时，需把红色短接线改接在前面板的“不在线”插孔之间，切不可同时插入，否则容易烧坏仪器内元件。
B）按下在线开关时，在线指示灯闪烁，提示输出端加有工频电压，切勿接触浪涌输出端和待测保护器，以免触电。
C）一切连接必须在在线指示灯不闪烁的情况下进行D）做完模拟在线测试后，立即关掉在线开关和关机。
操作方法：1.面板开关旋钮及其功能：1.1前面板（图1）（1）电源开关：本开关为绿色按键开关，当按下此开关，本机电源接通，面板表有显示：当松开此开关，本机电源切断，面板表显示消失。
（2）放电开关：本开关为红色的自复式开关，触发一下此开关，浪涌（冲击）一次。
（3）高压调节旋钮：开机后，顺时针旋转旋钮，浪涌电压增加，逆时针旋转旋纽，浪涌电压减小。
关机前，逆时针旋转到底（零位置）后，触发一下放电开关，把贮存在电容器上的电荷放掉，使充电电压指示为零，然后切断电源开关。
注意：在任何情况下，最大电压不要超过7300V（4）清零开关：本开关为自复式开关，每触发一次，残压表读数清零一次。
（5）保持开关：按下时残压表读数被保持，松开时残压表读数随输入变化。
（6）自校开关按下此开关，残压表指示在0.500（单位）左右为正常。
雷击发生器操作指引
雷击发生器操作指引1.设备检查a.确保雷击发生器的电源插头已正确插入电源插座，并检查电源线是否完好无损。
b.检查设备的外壳、连接电缆和电源线是否有损坏或松动现象。
c.检查设备上的控制开关、按钮和显示屏是否正常。
2.连接设备a.将待测试的电子设备与雷击发生器的输出端口通过接线缆连接。
b.确保接线无误，以防止误操作或设备损坏。
3.设置参数a.根据测试需求，通过控制面板或触摸屏设置雷击发生器的参数，例如输出电压、输出频率、雷击波形等。
根据不同的测试标准和要求，参数设置可能会有所不同。
b.注意设置合适的测试电压，避免对设备造成过量损害。
4.进行测试a.在设备提供的测试模式中选择适当的模式，例如单次雷击、连续雷击、间歇雷击等。
b.根据测试计划确认测试次数和间隔时间，并设置相应的参数。
c.在测试开始前，确保设备运行正常，并确保测试环境符合测试要求，如温度、湿度等条件。
d.按下启动或触发按钮，开始测试。
e.观察测试过程中设备的反应和响应，记录测试结果。
5.结束测试a.在测试结束后，根据需要将设备断开连接。
b.关闭雷击发生器的电源开关，断开电源线。
c.对设备进行清洁，并妥善存放。
6.维护与保养a.定期对雷击发生器进行维护保养，如清洁设备表面、检查连接线路和电源线是否松动，是否需要更换磨损部件等。
b.遵循设备的使用说明，避免超负荷使用或操作错误，以防止设备故障和意外损坏。
总结：雷击发生器的操作指引主要包括设备检查、连接设备、设置参数、进行测试、结束测试和维护保养等步骤。
正确操作和维护雷击发生器可以确保测试的准确性和设备的安全性。
在操作前，务必详细阅读设备的使用说明，并严格按照操作步骤来进行操作。
雷击浪涌发生器安全操作及保养规程
雷击浪涌发生器安全操作及保养规程雷击浪涌发生器被广泛用于电力系统、电力设备及电化学领域，其作用主要是保护电器设备免受雷击和电涌的影响，从而保证电器设备的正常运行。
本文介绍雷击浪涌发生器的安全操作及保养规程，以确保设备的正常运行和延长使用寿命。
安全操作规程1.在使用前，应先对设备进行全面检查，包括线路接线是否正确、各部件是否正常、机壳是否接地等。
若发现设备的线路接线不正确或者出现其他异常情况，应先排除故障后再使用设备。
2.使用时应根据设备额定电压来选择合适的电压档位，并按照说明书使用设备。
不可随意调节电压及其它参数。
3.严禁在设备开启时进行任何拆卸或维修，必须在断电情况下进行任何操作。
4.使用设备时，请勿触碰高压端线路或接近高压端附近，以免发生触电事故，特别是在使用设备时不要穿戴金属饰品，以防发生电弧创伤。
5.在使用设备时，应配备好符合安全标准的绝缘手套、绝缘靴、绝缘帽等安全用具，以确保人身安全。
保养规程1.定期检查设备的电源线和各连接器的接线是否规范，若发现松动或氧化应及时拆除清洁或者更换。
2.定期清洁设备的散热器、机壳、滤网等部件，防止积尘和泥沙对设备造成损害。
3.定期检查设备的电容是否老化。
对于电容老化的设备，应进行更换，以免造成短路，对设备损坏。
4.定期检查设备的绝缘性能，特别是高压绕组的绝缘电阻，如绝缘电阻过低或品质下降应及时进行更换或维修。
5.设备长期停用之前，应对设备进行全面检查并进行防潮处理，以防止设备受潮或发生腐蚀损坏。
结论雷击浪涌发生器是一款十分重要的电器设备，其作用是保护电器设备免受雷击和电涌的影响，因此必须严格遵守安全操作规程和保养规程。
只有保证设备的安全使用和正确保养，才能保证电力设备的正常运行，延长设备的寿命。
雷击浪涌发生器校准规范
文件制修订记录一、目的按规程正确校准仪器，保证仪器校准结果的准确性。
二、本规程参照的技术依据本规范参考JJF 1071-2010《国家计量校准规范编写规则》、JJF 1001-2011 《通用计量术语及定义》、JJF 1059.1-2012《测量不确定度评定与表示》。
三、适用范围本规程适用于适用于公司雷击浪涌发生器内部校准；四、计量特性4.1外现4.1.1仪器外观应清洁，无机械损伤，操作功能正常；仪器上还应注明制造厂名和商标、出厂编号及出厂年月。
4.2技术要求4.2.1 冲击台控制各项功能：‘充电启动’、‘充电停止’、‘放电’、‘安全充电’、‘冲击间隔时间’设定、‘自动重复冲击次数’设定、‘充电方式’、‘放电方式’的检查应符合CJ0101/40型动作负载试验系统的技术性能的要求。
4.2.2冲击台输出波形：输出冲击电流的波形在2KA~40KA范围内，应能通过改变匹配电阻（电感），使波前时间符合8us±10%，半峰值时间20us±10%，反极性振荡幅值不大于峰值的20%的要求。
4.2.3 冲出电流表的示值精度，在2KA~40KA内应符合±3%的要求。
4.2.4 CJ1701交流试验电源：➢定相位放电电脉冲（0°~360°）±5°。
➢交流电压表量程精度±1%。
➢电流表精度±2%。
五、校准条件5.1环境条件仪器的检定应在室温18~28℃，相对湿度不大于90%，无强电磁于扰，无电流杂波干扰的环境中进行。
测试前受检仪器应在该环境中存放2个小时以上。
本仪器和标准器的交流供电电源应有良好按地线。
在计量检查中，为了避免干扰，不能同时使用使用示波器的两个通道。
5.2标准器及其他设备: 数字存储示波器、压敏电阻器或SPD。
5.3测试项目和测试方法5.3.1外观检查，应符合4.1.1的要求。
5.3.2冲击台各控制各功能按“操作使用说明”的方法检查注意：在不熟悉本机的情况下，请在设定充电电压不超过8KV的条件下检查各功能。
雷击浪涌试验仪操作规范
4.1.2模式选择：国标4
4.1.3极性选择：+/-
4.1.4电压设置：2 KV
4.1.5耦合方式：L – N
4.1.6触发方式：间隔10 S
4.1.7相位选择：异步
4.1.8击穿电流判断：OFF
4.1.9测试次数：60 C
4.2点击试品电源开关，受试设备工作。
XXX公司实验室
雷击浪涌测试仪操作规程
文件编号
版本号
A
修改号
0
1目的
规范SUG61005TB雷击浪涌测试仪操作方法，以确保测试仪正常使用。
2范围
适用于实验室所用的SUG61005TB雷击浪涌测试仪。
3使用前准备
3.1环境条件：环境温度10～35℃；相对湿度：10％～65％；额定工作电压：220V±10％50/60Hz
3.2雷击浪涌测试仪必须可靠接地。
3.3实验室电磁环境不应影响到实的L、N、PE连接正确。
3.5开机前必须先开雷击浪涌测试仪电源再开受试设备电源，关机前必须先关受试设备电源再关雷击浪涌测试仪电源，防止误导通短路损坏仪器或受试设备。
4操作步骤
4.1参数设定
6、当发生紧急情况时按EMERGENCY键仪器将迅速停止浪涌输出，关闭内部高压，同时锁定面板所有按键。
4.3点击运行，开始测试。
5注意事项
1、当环境湿度超过75﹪时，请不要使用本仪器。
2、使用本仪器时应确保接地状况良好。
3、操作本仪器时，禁止进食，防止偶然因电击引起进食阻塞。
4、该仪器属高电压检测仪器，禁止拆卸或敞开机壳工作，测试时禁止裸手接触被测产品，离被测
产品应保持一定距离。
雷击浪涌设备操作规程
雷击浪涌设备操作规程一、用途模拟雷电环境下电子电器设备雷击浪涌抗扰度是否符合设计要求。
二、外形简介2.1雷击浪涌发生器雷击浪涌发生器，用于产生浪涌信号，并可以直接耦合给单相待测设备，型号为EMC61000-5A显示屏：显示参数电源键：雷击浪涌发生器供电开关复位键：切断浪涌信号输出启动键：打开浪涌信号输出设置键：通过上下左右四个键和中间确定键对参数进行设置耦合端口：接三相耦合网络EUT供电输出端口：给待测设备供电端口EUT电源键：给待测设备供电开关电源线：接普通民用电，给设备供电接地线：接大地变压器：将普通民用电转变为标准220V 电变压器供电端口：电压输入端口EUT 电源输入端口：接变压器输出端口，给待测设备供电2.2耦合去耦网络SGN-2AEUT 供电端口接地线电源线EUT 电源输入端口变压器变压器供电端口电源键：耦合去耦网络供电开关EUT电源键：待测设备供电开关耦合信号输入端口：接收雷击浪涌发生器输入信号EUT供电接口：为三相待测设备供电电源线接地线EUT电源输入端口变压器供电端口电源线：接普通民用电，给设备供电接地线：接大地变压器：将普通工业电转变为标准380V电变压器供电端口：电压输入端口，接380V强电EUT电源输入端口：接变压器输出端口，给待测设备供电三、连线方式以集中器连线图为例3.1 单向供电连接3.2 三相供电连接四、参数设置脉冲群发生器所有参数可直接通过控制面板“设置键”来设置；翻页时只能向下翻页不能向上翻页。
4.1 测试等级设置图 1 测试等级设置界面当光标选中测试等级（LEVEL:1P～LEVEL:5A；USER:1～50）选项时，按操作键中间的圆按键进入测试等级编辑界面，此时被编辑选项将会闪烁。
按“?或?”键选择编辑选项，当选择“LEVEL或USER”等级模式编辑时，按“▲或▼”键选择“USER或LEVEL”；当选择等级选项编辑时，按“▲、▼、?、?”键选择测试等级选项。
雷击浪涌操作指导书
内置的4种试验等级参数分别为峰值500V、1000V、2000V、4000V。当试验电压不符合标准等级时，自动显示为X级
5）迭加相位：0~359°同步/异步
该设置只有在同步触发时有意义，异步触发该设置无任何意义。
6）迭加网络：差模、共模
根据测试项目设置迭加网络，该设备是“三相”网络，对选中的网络装置自动按选中的次序进行排序，试验开始后将按此顺序进行试验。如对二型集中器进行电源回路共模浪涌试验，则需选中L1-PE、N-PE、L1N-PE；对电源回路进行差模试验，则需选中L1-N。
2）试验中观察被试品的工作状况，主要包括交采数据，通讯状况；数据采集，控制功能状况等。
3）当试验未结束时，即浪涌冲击累计数不为零时，不建议操作者更改试验设置，有些试验设置系统部允许更改，如果更改必须将累计数清零。
4）但所有试验全部结束时，装置自动退出工作状态，并弹出试验结束画面，按任意键可进入到工作画面设
3.操作规程
3.1 检查上电
1）检查接地引线是否接好。
2）检查是否有备用的接地棒（如有必要、推荐使用、须另购）。
3）受试品（EUT）的引线正确、牢固连接仪器前面板的EUT LINE OUT。如三相四线终端的A、B、C相及地接口应与L1，L2，L3，N连接。
4）SG-5006G 模拟器装置辅助电源和SGN 智能型雷击耦合去耦网络空气开关均置于OFF 处。
注意事项：严禁在通电的情况下用手触摸高压输出端子，以防触电！
拟制
刘娜
审核
批准
发行日期
8）顺时针合上仪器操作面板上辅助电源开关，系统接通电源，液晶屏显示控制系统给的欢迎界面。
3.2设置试验参数
根据试验要求通过前面板的“↑、↓、←、→、ESC、ENTER”按键对以下各项进行设置。
雷击浪涌试验详细介绍
,.雷击浪涌试验细则1 试验环境布置考虑试验安全性问题，建议将试验设备LSG506A以及CDN-532A接地。
LSG背面板接地线参考接地板图1 浪涌试验环境布置1.1 EUT电源端的试验配置EUT电源端的试验包括AC主回路三相的试验和控制模块供电端子单相的试验。
各项试验中包括线-线与线-地两种方式。
示意图分别见图2-图5。
,.图2 交流线（三相）上电容耦合的试验配置，线-线图3交流线（三相）上电容耦合的试验配置，线-地耦合网络,.图4 交/直流上电容耦合的配置，线-线图5 交/直流上电容耦合的配置，线-地注：图2-图5为干扰叠加在电源线上的原理图，并不是进行试验时我们的接线图。
1.2 EUT非屏蔽互联线的试验配置,.图6 非屏蔽互连线的试验配置，电容耦合方式注：此方法用于对EUT 的I/O ，控制线端子进行浪涌试验。
需使用40欧姆的电阻，以保护EUT 受试设备。
1.3 EUT 屏蔽通信线的试验配置图7 屏蔽线的试验配置，直接施加根据GB17626.5中7.6节的要求，非金属外壳产品的屏蔽线试验，可以直,.接施加在屏蔽线上。
如上图所示，以共模的方式将浪涌干扰加到屏蔽线层上。
2 CPS 试验方法2.1 KB0-T 、KB0-R 、KB0-B 的 AC 主回路电源端口试验（1）试验判据标准中无明确要求，参照试验判据表1，给出试验结果。
（2）施加干扰电压水平主回路电源线的试验水平为线-地4kV ，线-线2kV 。
脉冲在正负两个极性进行，相角为0°、90°。
在每一极性和相角施加5次脉冲（共20个脉冲），每个脉冲之间的时间间隔为1min 。
（3）受试设备接线方式KB0-T 、KB0-R 和KB0-B 主回路串联，进行线-线、线-地试验的接线方式分别如图8、9所示。
图8中左图所示为标准中规定的受试设备的AC 主回路接线图，即将主回路三相串联，并用升流器分别给受试设备提供0.9倍和2倍的额定电流（0.9倍时，EUT 中的脱扣器应不动作，2倍额定电流时应在规定的时间内动作）。
雷击浪涌说明书：SUG61005BG
雷 击 浪 涌 发 生 器 LIGHTNING SURGE GENERATORSUG61005BG使 用 说 明 书Prima上海普锐马电子有限公司 Add:上海久富开发区盛龙路77号前 言感谢您使用本公司出品的雷击浪涌发生器，为了让您轻松、方便的使用本产品，我们随机配备了内容详尽的使用说明，您从中可以获取有关产品的介绍，使用方法等方面的知识。
在您开始使用本仪器前请先详细阅读说明书，以便您能正确使用本仪器。
如有任何印刷错误望客户谅解。
Add:上海久富开发区盛龙路77号使用注意事项雷击浪涌发生器在工作时产生高能量（高电压、大电流）的浪涌。
为安全起见，请阅读本说明书，并正确使用本设备。
使用中请注意以下几点：(1) 当手潮湿或相对湿度超过75%时，不要使用本设备。
(2) 因为有高压脉冲加到输出接线端子（如L，N，COM），如果改换接线，务必要在确认高压电源处于断开状态（即液晶上显示HV OFF）才能进行。
(3) 尽管操作本设备时，很少遇到电击，但为安全起见，在操作时不要进食，防止偶然因电击引起的进食阻塞。
(4) 用本设备做试品的抗干扰试验时，要注意将本设备的接地端子与大地接在一起。
(5) 本设备是利用高压水银开关来产生高压脉冲，严禁在设备倾斜状态下，进行试验。
(6) 内带高压，请勿随意拆卸或敞开机壳工作。
Add:上海久富开发区盛龙路77号目 录第 1 章产品概述 (1)1.1 适用范围 (1)1.2 浪涌产生原理 (1)1.3 产品技术指标 (2)第 2 章仪器整体介绍 (3)2.1 前面板 (3)2.2 后面板 (5)第 3 章操作说明 (6)3.1 LEVEL&USER界面及按键说明 (6)3.2 PROGRAM界面及按键说明 (10)第 4 章试验方法 (12)4.1 综合波2Ω/500Ω输出接线. (12)4.2 综合波施加在单相电源线上 (12)4.3 操作步骤 (15)4.4 波形检测 (17)4.5 实验评估 (17)第 5 章故障及维修 (18)5.1 常见问题处理 (18)5.2 维修保养及保证 (18)第 6 章附件 (19) Add:上海久富开发区盛龙路77号第 1 章 产品概述1.1适用范围SUG61005BG是严格按照国际电工委员会IEC颁布的IEC61000-4-5标准制造，适用于国标GB/T17626.5，其性能指标符合标准相应要求。
雷击浪涌测试之欧阳计创编
雷击浪涌测试一实验仪器和测试工具雷击浪涌发生器一台（如苏州泰思特电子科技有限公司SG5010H或SG-5006G）;泰克示波器一台（如TDS3012C）；高压探头一个（如泰克P6015A或哈佛来PDP8000最高电压可测8kv）；电流传感器一个，隔离变压器一个用在雷击浪涌EUT供电电源部分。
二实验注意事项1 使用示波器时，最好加上隔离便器供电，防止雷击浪涌反冲电压对示波器电源实验，苏州泰思特雷击浪涌反冲一般在设置电压的8%。
2 确保雷击浪涌发生器接地可靠。
3 差分探头的供电电源最好是采用隔离变压器供电，排除外界对测试工具的干扰。
4 EUT电源最好采用隔离变压器供电，或者采用漏保交大的空气开关。
5 实验操作安全是首要位置，（雷击浪涌具有高电压大电流实验，具有一定的危险性）在测试时尽力不要触摸到接线位置，当雷击浪涌发生器触发放电时就不要触碰任何连接线路，出现紧急情况直接把急停按钮按下，仪器自动卸掉高压电压。
三实验步骤（以下发生器设置为2kv）雷击浪涌电压波是1.2us/50us、电流波是8us/20us.1 示波器设置，直流耦合方式、探头衰减倍数为1000X、采样模式、匹配内阻为1M欧、上升沿触发、时间基准为20us每格、电压基准为500v每格、参考电平放置于设定电压的60%最易。
测量参数设置（如正压）{上升时间（30%~90%测试参数需要乘以虚拟参数1.67）、正脉冲宽度（50%）、最大值}.2 雷击浪涌发生器设置，电压设置2kv、网络清除、正负交替运行、每个极性放电五次、充电时间设置25s、放电间隔为60s，异步触发。
四连接示意图衰减器（差分探头）接口处理雷击雷涌参数设置界面正电压2kv输出波形负电压2kv输出波形网络输出端波形（L1-N）网络端口正压2KV输出波形网络端口负压2KV输出波形正压电流输出波形（上升时间10%~90%，乘以虚拟参数1.25等于8us；脉冲宽度为50%）负压输出电流波形雷击浪涌在叠加到50Hz的电网输出波形在相位0°角触发在相位90°角触发在相位180°角触发在相位270°角触发本仪器可以自动采集出报告系统苏州泰思特电子科技有限公司成都办事处可以免费EMC测试整改：联系人：王金彪QQ：1606636867地址：四川省成都市天益街38号理想中心3栋516室（深圳、北京、苏州都有免费测试地方）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雷击浪涌发生器操作规程
为正确、安全、规范的使用雷击浪涌发生器，以评定样机在经受来自电力线上高能量骚扰时的性能，特制定本操作规程。
一、【注意事项】
1.试验人员必须经培训合格后才能进行设备操作；
2.当手潮湿或相对湿度超过75%时，不要使用本设备；
3.因为有高压脉冲加到输出接线端子（如，2Ω，500Ω，L1，L2，L3等端口），
如果改换接线，务必要在确认高压电源处于断开状态才能进行；
4.仪器的F.G.端子要良好接地；
5.本设备是利用高压水银开关来产生高压脉冲，严禁在设备倾斜状态下，进
行试验；
6.内带高压，请勿随意拆卸或敞开机壳工作；
7.当发生紧急情况时按EMERGENCY键仪器将迅速停止浪涌输出，关闭内部高压，
快速切断电源；
8.为保证试验的可比性和可重复性，试验配置必须规范；
9.非有关人员严禁操作本仪器。
二、【测试条件】
1.环境温度: 15℃～35℃；
2．相对湿度: 25％～75％。
三、【操作程序】
1.检查实验室雷击浪涌发生器的配置，需要按照相关标准和产品说明书进行配置，
特别注意的是仪器接地端子必须接入大地系统；
2.根据实验内容和仪器使用说明书的要求，完成相关接线，特别注意对需要接地的
设备必须接地，确认无误时再接入电网；
3.按雷击浪涌发生器使用说明书的要求，接好仪器电源和EUT电源输入端，打开前
面板上的POWER开关，并将仪器前面板的LINE ON空气开关向上合上，处于通路
状态；
4.设置参数：分别通过5个功能键选中需要设置对应的参数，再通过“△“ 增加健
和“▽“减小健设置。
LEVEL为试验等级，试验按国标第4等级设置；VOLTAGE
为输出电压，可设；PHASE，根据需要设置为与EUT电源同步或者AYSTN；
COUPLING，用户选择耦合方式，根据实际试验接线选择；PRE-COUNT为雷击浪涌试验次数，最后通过ENTER按键确认用户设置的各参数；
5.设置EUT电源打开，通过上下按键打开EUT电源开关；
6.按下RUN按键，HVON 指示灯亮，高压试验开始，试验完全按照前面设置
的参数进行。
每次击打前4秒，HVON 指示灯通过闪烁的方式告诉用户马上要击打了，请注意；
7.试验结束关机：按STOP键或者设置的次数击打完了，仪器自动停止输出高
压脉冲；关掉EUT POWER；关掉前面板仪器电源POWER开关；关掉EUT LINE ON 空气开关；拆掉被试设备的工作电源输入端；
8.检查设备和配件，归放整齐，妥善保管仪器。
