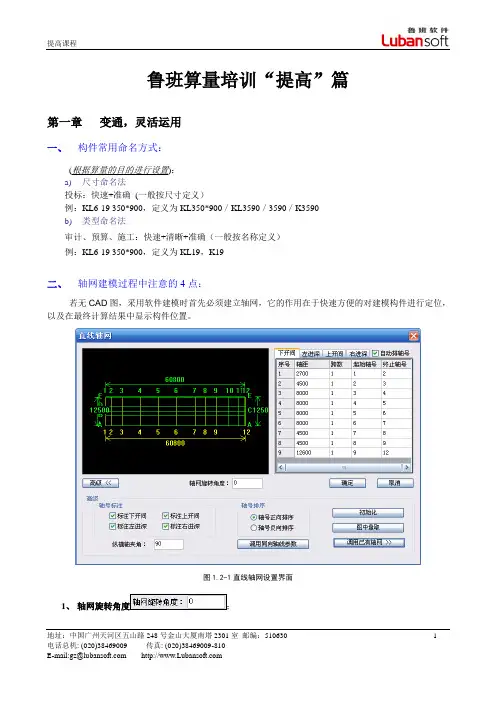

2鲁班土建算量提高篇070302
鲁班算量培训“提高”篇第一章变通，灵活运用一、构件常用命名方式：(根据算量的目的进行设置)：a)尺寸命名法投标：快速+准确(一般按尺寸定义）例：KL6-19 350*900，定义为KL350*900／KL3590／3590／K3590b)类型命名法审计、预算、施工：快速+清晰+准确（一般按名称定义）例：KL6-19 350*900，定义为KL19，K19二、轴网建模过程中注意的4点：若无CAD图，采用软件建模时首先必须建立轴网，它的作用在于快速方便的对建模构件进行定位，以及在最终计算结果中显示构件位置。
图1.2-1直线轴网设置界面1、输入正直，轴网以下开间与左进深第一条轴线交点逆时针旋转；输入负直，轴网以下开间与左进深第一条轴线交点顺时针旋转；2、轴号标注；四个选项，如果不需要某一部分的标注，用鼠标左键将其前面的“√”去掉即可。
3、调用同向轴线参数；如果上下开间（左右进深）的尺寸相同，输入下开间（左进深）的尺寸后，切换到上开间（右进深），左键点击“调用同向轴线参数”，上开间（右进深）的尺寸将拷贝下开间（左进深）的尺寸。
4、调用已有轴网；左键点击，弹出如下对话框，可以调用以前的轴网，进行再编辑，如下图2.4-1图2.4-1调用已有轴网三、需要掌握的6个轴网编辑命令：1、移动轴网；该命令适应于一个轴网移动，也适应于两个或两个以上的轴网的移动合并。
1)、左键选取轴网中的一条轴线或者轴线标注，系统将找到整组轴网；2)、左键单击点选一下确定要移动的基点；3)、左键单击点选一下确定要移动到的位置点。
2、增加轴线；1)、选择一根参考轴线，用左键选取一条参考轴线，参考轴线与插入的目标轴线相互平行。
2)、输入偏移距离，输入目标轴线与参考轴线的距离，右键确认。
注意：正负号，+”表示新增的轴线在原来轴线的右方或上方，“ - ”则反之。
3)、输入新轴线的编号<*/*>：”，此时可以输入新轴线编号，再回车确认；也可以使用软件右键确认默认的轴线编号。
鲁班算量安装说明概要
鲁班2008四合一更新版安装说明一、前言：距离上次发制作的四合一安装光盘差不多有半年，本来在论坛重新开放的时候就想制作上来和WZ分享，由于工作和各方面的时间安排比较紧张，所以利用今天下午的时间制作上来和大家分享，同时希望对大家的工作和学习有帮助。
二、安装说明：(安装默认在C盘)1钢筋版：先安装鲁班钢筋V13.0.0原版再安装鲁班钢筋V13.0.1，原版就已经升级到了V13.0.1，然后再安装免狗补丁就OK2、算量版：这次更新的是合并了以前的定额算量和清单算量的二个版为土建版。
先安装鲁班算量V14.0.0原版再安装鲁班算量V14.0.1，原版就已经升级到了V14.0.1，然后再安装免狗补丁就OK3、安装版：直接安装安装算量V5.3.0，然后再安装免狗补丁就OK4、下料版：先安装鲁班下料V3.0.0原版再安装鲁班下料V3.0.1，原版就已经升级到了V3.0.1，然后再安装免狗补丁就OK三、软件更新说明：1、算21优化构件法框架梁的计算、【墙/柱】22柱布置自动按轴网角度生成、23柱端头手动调整：针对不对称形状的柱形式调整其可能的布置角度、24基础层柱、墙读取基础的方式进行优化、【板】25板筋合并的形成条件：按最大封闭区域形成、26多板合并的形成条件：按最大封闭区域形成多板合并、27板筋取平均值：各类型钢筋的平直段、弯折段分别取平均值，统一输出、28支持弧形支座负筋的布置与计算、修正修正连续布墙，会捕捉远处的点 修正支座钢筋的分布筋扣减10、 11、 12、13、 14、 15、16、 17、 18、 19、 20、 21、22、 23、24、 25、 26、 27、 28、 29、 30、 31、 32、2、鲁班算量2008 （土建版）（TJ14.0.1 ）升级说明发布日期：2007年10月12 日修正内容：1.老虎窗计算公式不正确2.直行墙上装饰加梁侧不正确3•同时插2个狗，会有其中一个软件读不到锁4.柱装饰调标高问题5.楼层切换死机6.案例门窗构件整理丢失7.案例图纸轴符转化不过来8.形成外墙装饰时如果装饰名为外墙面或内墙面时下拉框不显示9.cad2002下启用右键菜单不能用10.启动双进程出现 dllhost.exe run time error 的错误）11.内墙面装饰对应房间（在房间名长时候）对应装饰不正确12.转化梁表里面转化过梁和基础梁搞反了13.定额模式下套定额的对话框不能拖动大小14.旧工程升级到新版本删除墙体出错15.报表里面不扣老虎窗等新增加构件16.老虎窗的详细计算公式为 1的问题17.清单模式下的定额计算规则修改不起作用18.当图形中存在不合法图形时如（出现点梁）导出不成功19.案例工程中布置转角飘窗时，飘窗图形不正确20.用户工程计算自定义线形构件后出错退出鲁班算量2008 （土建版）（TJ14.0.0 ）升级说明发布日期：2007年9月10日新增功能：1、定额版、清单版软件合二为一1.1定额清单二合一，共存于一个软件中，只需安装一次土建版即可。
鲁班算量安装版教学模板
鲁班算量安装版教学模板简介鲁班算量是一款非常实用的装修量房软件，它能够帮助装修师傅们快速高效地完成量房任务，提高工作效率，减少工作难度。
本文档将详细介绍鲁班算量安装版的安装教程，以及软件的基本使用方法。
安装鲁班算量软件硬件要求•CPU：双核及以上•内存：4G及以上•硬盘空间：50G及以上软件下载首先，打开鲁班算量软件的官方网站，从官网下载最新的鲁班算量安装版软件包，下载完成后解压到本地磁盘。
安装鲁班算量软件1.进入软件安装包解压后的目录，找到“setup.exe”安装程序。
2.双击“setup.exe”安装程序，开始安装鲁班算量。
3.在“选择安装目录”界面，可以自定义鲁班算量的安装路径。
默认路径建议使用系统默认，不要更改。
4.在“选择组件”界面，勾选需要安装的组件，建议保留默认选项。
5.在“安装完成”界面，勾选“打开鲁班算量软件”选项，点击“完成”按钮。
6.安装完成后，即可启动鲁班算量软件。
配置鲁班算量软件1.打开鲁班算量软件，进入“选项设置”界面，进行软件配置。
2.在“通用设置”选项卡中，设置“启动时检查更新”、“启动时自动检测打印机”、“启动时自动打开最近使用的文件”。
3.在“测量设置”选项卡中，设置默认的测量方式、石膏线厚度、自动计算斜墙厚度等测量参数。
4.在“台账设置”选项卡中，设置默认的收费标准，以及预算单、报价单等台账模板。
使用鲁班算量软件新建项目1.在启动鲁班算量软件后，选择“新建项目”按钮。
2.在“新建项目”界面中，填写项目名称、客户姓名、客户电话等信息。
3.点击“保存并打开”按钮，进入新建的项目页面。
进行量房1.进入项目页面后，选择“新建房间”按钮，开始进行量房。
2.在测量房间时，可以根据实际情况选择不同的测量方式，如增高仪、激光测距仪等。
3.在量房完成后，可以根据需要进行修改或调整。
生成报价单1.在完成量房后，点击“生成报价单”按钮，可以根据设定的报价单模板生成报价单。
2.在报价单中，可以根据具体情况填写收费项目、材料单、人工费用等信息，生成最终的报价单。
鲁班软件实战经验及技巧
鲁班软件实战经验及技巧
收集整理：王凤云 王妍 解 说：王 妍
简 鲁班算量常见问题讲解
鲁班算量技巧
鲁班钢筋常见问题讲解
六
、
等 命 令 的 使 用
属 性 定 义 及 高 度
调
整
42．如果一个三米高的墙面上 有两种装饰，二米以下一种， 二米以上又是一种，该怎么办？
答：同29条，把这两种定额先 套进来，再调整系数。
43.布置完独基或其他的基础， 怎么查看和修改它的标高？
答：用“h”构件成批高度调整 来完成。
题
二 、 板
20.几块板子坡度相同时，一块
一块操作起来很麻烦，有快捷 的方法吗？
和 答：有，可以一次性把要坡起
楼
的板子都选上，再输入标高即
梯
可。
的 21.请问如何将板的边缘延伸至
有
墙的外边线？软件中形成板时
关
是沿墙的内边线？
问 答：CAD的夹点命令，或叫做
题
尺寸调节方框，拖动即可调整。
的装饰删去。
26．想统计一下门窗的个数，
三
怎样做速度最快？
、 答：用“构件成批高度调整”
门
的命令，在范围里选择门窗，
窗 的 有 关 问
每点一种规格的构件都会有一 个数对应，然后再把这几个数 据累积到一起。注意：这样做 只能统计本层的数量。
题
四 、 装 饰 关及 问出 题挑 构 件 的 有
答：可以用0墙将墙体分成段。你
鲁班安装软件使用心得
鲁班安装软件使用心得鲁班软件在2006年推出了鲁班安装算量软件，其操作界面及操作方法与土建算量软件基本相同，让有过土建算量软件基础的同行很快上手。
经过鲁班软件的不懈努力，其安装算量的版本不断更新，市场也在不断扩大。
最近新发布的贺岁版V12.0.0中增加的一些新功能，为我们用户在计算工程量方面节省了大量时间！经常使用鲁班软件，不得不说，它在计算工程量这方面帮助我们解决了很多问题，现在各种功能定义起来非常顺手。
在设备这块，以前用手算点个数，点得头昏眼花还会点错，一旦接触上万平米工程，蓝图又不是很清楚的话，点出来的个数误差更大。
但在鲁班安装软件11.1.1版本中就很好的解决了这个问题，支持一层转化多层点状设备，如图1。
同时我们需要注意，鲁班安装软件在转化设备时还不能对其它楼层的层高识别，在转化点状吸顶的灯具时就有个问题，例如现在有两层，一层层高为2500，二层为2800，灯具为吸顶的，但如果我们在转化点状灯时，给它一个吸顶的标高为2500，然后转化全部楼层，二层的时候灯具还是2500，所以这个地方就会有问题，后期转化管线时，竖向管线的工程量就会多了，不过这个问题可以变通处理，我们可以把灯具放在一层转化了，再采用“S命令”进行批量修改相对应的楼层的灯具标高即可，最后对构件和图纸分层到相应楼层！图1我们在做工程时要讲究一个建模流程，即先做什么，再做什么，最后做什么。
当笔者把点状构件做完后就要分层了，在这里有个问题，笔者当初使用时没有注意到也是后来才知道的。
两个命令的误区，左边那个是“多层复制CAD图纸”命令，右边这个是“楼层复制”命令。
当时笔者不是很清楚，点一下左边那个命令，然后选图纸选构件，后来弄了N 次，都没有把鲁班构件复制到相应的楼层去，苦恼极了，后来才知道左边的“多层复制CAD 图纸”命令只对CAD图纸分层，并不会对鲁班的构件进行复制分层，右边的“楼层复制”命令既对图纸分层，也能复制鲁班构件到相应的楼层，所以对这点初学者要注意了!前期的准备工作做好了，点状构件就做好了，然后做管线。
鲁班算量软件实际操作中注意要点
鲁班算量软件实际操作中注意要点一、轴网：1、新建轴网时一般我们新建的都是主轴线，分轴线通过对已建轴网增加一根轴线来完成。
2、对已建轴网需要修改它的轴线间距，可以切换到cad下利用拉伸命令来操作，然后修改一下标注处的尺寸。
二、墙体：1、墙体中线一定要相连，形成闭合区域，才能正确形成后面的相关构件，这些构件有：a房间装饰的形成 b外墙装饰的形成 c自动形成板 d条基的形成。
2、墙偏移复制只能针对单个构件，墙偏移可以操作多个构件。
3、墙拉伸可以输入数值也可以点击目标点，如果要缩短只能输入负值。
4、填充墙一般用于剪力墙里的砖墙，先通长布置剪力墙，再通过填充墙布置砖墙；如果砖墙上的连梁要合并到剪力墙内，可以不需要再布置。
5、偏心墙利用布置墙命令来操作，通过参考点R和左边宽度来确定偏心距离。
6、山墙的高度一般利用板来调整三、梁：1、梁的侧面抹灰计算在天棚里。
2、梁拉伸和偏移复制等命令同墙3、软件中圈梁、门窗、条基是墙体的依附构件，有墙体存在才会有这些构件存在，如果墙体删除，这些依附构件也自动删除4、过梁是依附在门窗上的构件，有门窗才能布置上过梁。
四、板：1、自动形成板一般按墙形成，用于砖混结构中同一楼层存在不同板厚的情况；对于同一楼层中相同板厚的情况可以用自由绘制板布置一块板。
重复执行自动形成板命令对已生成板的地方还会重复布置（注意）。
2、梯如果只要投影面积时可以直接利用板来做，套楼梯平米定额即可。
在定义楼梯中求楼梯的实体量时要套用立米定额，套用平米定额计算量不对。
五、屋面：1、别墅里的坡屋面在软件里是先布置平板，再通过平板变斜命令变成斜板；屋面的防水层保温层要在软件的布置屋面里完成。
坡屋面板下的墙、梁、柱可以通过“墙、梁、柱随板调整高度”来调整高度。
六、柱子：1、附墙柱的抹灰可以直接计算在内墙面装饰里面，独立柱的抹灰需要另外单独布置。
七、门窗：1、门窗内外侧抹灰可以在墙面装饰的计算规则里选择，也可以在门窗属性的内外侧抹灰项目中套定额计算。
鲁班算量软件实际操作中注意要点
鲁班算量软件实际操作中注意要点鲁班算量软件实际操作中注意要点一、轴网：1、新建轴网时一般我们新建的都是主轴线，分轴线通过对已建轴网增加一根轴线来完成。
2、对已建轴网需要修改它的轴线间距，可以切换到cad下利用拉伸命令来操作，然后修改一下标注处的尺寸。
二、墙体：1、墙体中线一定要相连，形成闭合区域，才能正确形成后面的相关构件，这些构件有：a房间装饰的形成b外墙装饰的形成c自动形成板 d条基的形成。
2、墙偏移复制只能针对单个构件，墙偏移可以操作多个构件。
3、墙拉伸可以输入数值也可以点击目标点，如果要缩短只能输入负值。
4、填充墙一般用于剪力墙里的砖墙，先通长布置剪力墙，再通过填充墙布置砖墙；如果砖墙上的连梁要合并到剪力墙内，可以不需要再布置。
5、偏心墙利用布置墙命令来操作，通过参考点R和左边宽度来确定偏心距离。
6、山墙的高度一般利用板来调整三、梁：1、梁的侧面抹灰计算在天棚里。
2、梁拉伸和偏移复制等命令同墙3、软件中圈梁、门窗、条基是墙体的依附构件，有墙体存在才会有这些构件存在，如果墙体删除，这些依附构件也自动删除4、过梁是依附在门窗上的构件，有门窗才能布置上过梁。
四、板：1、自动形成板一般按墙形成，用于砖混结构中同一楼层存在不同板厚的情况；对于同一楼层中相同板厚的情况可以用自由绘制板布置一块板。
重复执行自动形成板命令对已生成板的地方还会重复布置（注意）。
2、梯如果只要投影面积时可以直接利用板来做，套楼梯平米定额即可。
在定义楼梯中求楼梯的实体量时要套用立米定额，套用平米定额计算量不对。
五、屋面：1、别墅里的坡屋面在软件里是先布置平板，再通过平板变斜命令变成斜板；屋面的防水层保温层要在软件的布置屋面里完成。
坡屋面板下的墙、梁、柱可以通过“墙、梁、柱随板调整高度”来调整高度。
六、柱子：1、附墙柱的抹灰可以直接计算在内墙面装饰里面，独立柱的抹灰需要另外单独布置。
七、门窗：1、门窗内外侧抹灰可以在墙面装饰的计算规则里选择，也可以在门窗属性的内外侧抹灰项目中套定额计算。
鲁班造价软件使用技巧
鲁班造价软件使用技巧在建筑行业中高效率的电算方式已经占据了很大的市场并成为一大趋势，这也是将来建筑业的发展方向。
计价软件也是电算潮流中的一种。
如何实现鲁班算量导入鲁班造价？【问题】：鲁班算量数据是可以直接导入鲁班造价软件中的，那么该如何操作呢？【解决方法】：鲁班算量导入鲁班造价前需要输出一个.tozj的文件。
先在算量软件中套好清单或定额，工程量计算完成后，在算量软件的菜单栏中，点击“工程”-“导入导出”-“输出造价”，输出成造价文件*.tozj格式的文件。
利用输出的文件，可实现算量数据与造价软件的共享。
*.tozj文件输出后，在造价软件中新建单位工程，点击“算量文件”把此文件导入后就可以生成根据工程量数据编制的预算书，如要增加或删改可在预算书的“算量”内增、删或修改*.tozj文件。
避免琐碎无效的重复录入工作，提高工作效率。
例如：一个工程的土建和钢筋算量可以直接导入到造价软件中形成一份预算书。
只要在造价软件中新建单位工程时，点击“算量文件”把土建和钢筋生成的.tozj文件一起导入，便可直接生成工程量预算书，如有遗漏也可在预算书的“算量”内增加.tozj文件。
Excel报表导入鲁班造价【问题】：非鲁班软件输出的工程量报表要导入鲁班造价软件中可以按照报表的内容先输入定额，再在定额的工程量列输入工程量，但是这样工作的效率很低。
【解决办法】：鲁班软件为了节省录入清单定额字目的时间，加入了文件导入的功能，此导入方式支持两种格式分别是Excel和Access。
具体的操作方法是在预算书中选择Excel命令后，弹出对话框选择要录入的报表进行导入，在此需要注意对导入列和导入行进行匹配（图1的步骤1和2），若无匹配需进行手动匹配。
进行选择时可以选择多行（支持Ctrl、Shift多选），通过右键命令进行操作，这样可以大幅度的提高工作效率。
图1【问题2】：当导入的Excel表格含有土建、安装、绿化三个专业的定额库时，导入的定额子目有的显示为红色字体，并且没有综合单价，导致工程价不准。
算量软件应用技巧
5.5如何快速计算房间内四边的净长？
• 在房间装饰中定义踢脚线（踢脚线单位取米），然后执行 布置装饰，工程量计算装饰中的踢脚长度即可知道所有房 间的净长总和。
5.6地砖和水泥砂浆面层的计算规则不同怎么定义？
• 在装饰计算规则中，地砖和水泥砂浆面层的计算规则不同。地砖是按 实贴面积计算，而水泥砂浆是按中心线面积计算。 布置楼地面装饰时，按墙体的中心线进行布置，在构件属性定义中， 这样定义楼地面，地砖和水泥砂浆分别套用相应的定额（面层和基 层），再修改计算规则的扣减关系，地砖（面层）计算规则中选择扣 主墙。
过梁扣次梁
圈梁扣过梁
独梁扣框梁
次梁扣独梁
第四章 4.3、梁
• 梁及模板
• 基础梁:容易和满基里面的梁混淆。 • 圈梁：模板算两侧 • 过梁：可进行单边伸出长度的修改。
4.3、梁
• 框架梁:意义同主梁 • 次梁:意义同非框架梁; • 圈梁与过梁的关系:只需要把标高设定好,软 件自动扣减; • 圈梁高度在门窗洞口中间,需要在上面附加 一道圈梁的情况,需要灵活处理,可按过梁来 做,修改单边伸出长度.
柱
4.1如何快速查看某一柱子的周长？
进入柱属性定义，点击构件属性复制，选择同名构件属性复制（不同 层），这样我们选择柱子后就能看到本层所有柱子的周长了，
4.2关于如何批量偏移柱子的处理方法？
①关闭干扰图层，只留下需要偏移的柱子图层，框选需要偏移的柱子， 点击选中任意一个蓝色的方框，按一下空格，鼠标拉向你需要偏移的 一侧 （可以使用正交或极轴），输入偏移距离即可。 ②制作一个需要偏移定位的参考点（可以直接用正交或极轴绘制辅助 线），关闭干扰图层，只留下需要偏移的柱子图层，在命令行输入 "M"，框选中需要偏移的柱子，选择一个基点，点击偏移所确定的参 考点。 ③对于柱子中点斜向偏移的情况可以先在“极轴追踪”中设置增量角 （相对于X轴的偏移距离），打开极轴再用1和2的方法处理。 ④对于一些不好确定角度的斜向偏移可以用“@距离<角度”绘制一 个辅助线，再在命令行输入UCS－E－选择这条辅助线，打开正交再 用1和2的方法处理
鲁班算量(土建版)之使用技巧专帖
鲁班算量（土建版）之使用技巧专帖转化各种构件的一些应用技巧1）、通用部分:在转换各个构件的时候,在调入cad图形后,可以先用灯泡关掉所有的cad图层,然后用带勾层,直到你用此灯泡看不到你所要转化的图层,这样可使想要转化的构件清晰化并且构件完整不会漏掉(既只用这种方法还可以避免漏选图层)2）、轴网:在转化轴网时,只选择主轴网的轴线,(不是选择图层,是要全选所有的轴线,其他附轴不用选,转化3）、梁(包括地梁):在转化梁时在打开梁边线和标注线的时候,最好一次只打开一个图层直到点那个带勾的线(此时一定要注意有几个梁边线的图层和标注线的图层,以防在选择这些图层时漏选);如遇到有的梁没有标种情况一般是此种梁较多且在施工说明中统一说明了此种梁的尺寸和界面),此时只需用梁的标注层给他加上了(当然了,只需一个梁有截面尺寸就可以了,其他只需梁名称就好了.当命名好一个位置的梁名称后,其他地名称拖过去就可以了。
如何查看工程是用何版本软件做的如果我们想看一个土建工程是用土建软件什么版本做的,可以在这个工程的文件夹下找到lubanproj.alqy 开的,或者打开是乱码,我们点打开方式选择解压缩文件方式打开,打开后如下图,然后选择\lubanproj.xml 有工程详细信息,包括何时用什么版本创建,创建时间以及用何版本软件修改过等等.关于CAD图导入鲁班的图纸看不到标注或文字的原因以及解决方法碰到如标题这种情况首先我们应该查看下CAD中的图纸能否看的见文字或标注,如果没有,原因如下1.文字图层或标注图层被关闭,解决方法是打开图层显示2.CAD字体库中缺少字体,解决办法是将字体存放在FONTS目录下,字体库论坛有下3.设计院在设计图纸时使用天正插件,解决办法,安装天正插件7.0(注意低版本的话可能也会看不到)4.在有字体的情况下没有选择相应的字体,导致出现中文显示不了或者乱码,解决方法是在打开图纸选择字体2种如果CAD中显示正常带基点复制到鲁班后无法显示原因如下1.读取信息不全,切换下楼层2.构件显示开关中CAD未开,有时候需点关闭再打开才会有3.字体库缺少字体,解决方法同上4.安装天正插件7.0如何转化多重属性块建立的轴符某些时候我们在转化轴网的时候会发现轴符转不过来,对CAD图的轴符进行爆炸(X)后会发现轴号都变成画轴符时使用了多重属性块的方法.首先我先介绍下多重属性块的操作步骤1.在命令行中输入ATT,打开块属性编辑器,然后在弹出的对话框中输入值为A,点确定在CAD中点下鼠标左2.在命令行中输入B,弹出块定义对话框,框选这个A然后选择一个基准点点确定3.使用I命令插入刚才定义的块,指定一个基点,然后命令行中输入B4.依次类推,可以输入CDEFGH....轴符的话可以在定义完第一步后在外面画个圈然后里面的A带圈做成块,方法同上以上做出来的轴符爆炸后里面的字母都会变成A解决办法:1.爆炸所有轴符2.双击里面的字母改成设计图对应的字母3.转化轴网以上需要一个个改有点麻烦,但是目前只知道这个办法,如果谁有更好的办法希望能一起分享关于CAD图中梁的转化问题有些设计院设计的图纸，我们拿到ＣＡＤ电子图后，在转化梁的过程中，就算我们正确地用鲁班软件的三种了，这种原因很可能是ＣＡＤ图的标注尺寸和实际的软件测量的尺寸不符，故通过＂ＳＣＡＬＥ＂（比例缩尺寸与实际软件测量的尺寸一致，这时再选择梁转化，应该是可以转化的．如大部分的梁尺寸标注和画的相同而仅一部分不同，可以使用转化梁中的第二种进行转化，这样软件会按梁略图形上的一些偏差（当然如果部分比例相差还是需要手工调整的）附件: 您需要登录才可以下载或查看附件。
鲁班安装算量软件技巧大集合_secret
鲁班安装算量软件百招大集合招数第1相似构件在转化时如果发生冲突怎么办?在转化相似构件时遇到发生冲突的情况(如在同时转化空调插座和普通插座时，两种插座只相差一个K字，那么在转化过程中有可能空调插座不带K的部分的会按普通插座转化)，这样对我们的算量工作必然造成影响.有一种避免错误的方法就是把这两种构件都按数量多的那种(如普通插座)转化，而在转化后对另一种进行名称更换即可.招数第2打开CAD，如何对字体快速选择打开CAD图形时需要对字体样式进行选择（如:将字体选择为gbcbig，shx），有时需选择多次才能把字体全部转换过来，而该字体又处于中间位置，每次查找起来都很不方便。
如果把字体重命名——即前面加上符号@，就会使该字体位置提至前端，这会在您寻找字体的过程中节省很多时间。
将字体重命名的途径——1、通过查看属性找出CAD所在位置（如：C:\Program Files\Auto CAD 2006）2、在AutoCAD文件夹中选择fonts文件，找到所需字体，然后对该字体重命名，即在原名前加上@可以试下哦!招数第3通过带基点复制粘贴到算量软件中的 CAD 图纸，有些字体无法正常显示的问题？在做实际工程的时候我们常常会遇到：1通过带基点复制粘贴到算量软件中的 CAD 图纸，有些字体不能正常显示的情况.2也没有像初次打开 CAD 图纸时提示的字体选择对话框.这时我们只需切换楼层后再切换回来，就有字体选择的对话框了，选择正确的字体，通常选择国标 "gbcbig.shx" 即可解决问题招数第4AZ4.1.0支持LBIM 导入和导出1.土建和钢筋的建模可以导入到安装软件内；２.安装的建筑建模也可以导入土建和钢筋软件中，而安装（电气，给排水，暖通）建模是无法导入到土建和钢筋软件中！招数第5调入CAD文件时需注意的问题有时候很多用户调入CAD图形时，会发现调入的CAD图形看不到，这是因为该CAD图纸已经打开，我们只要先将其关闭，再调入CAD文件，就可以正常调入了。
鲁班算量实用宝典
鲁班算量实用宝典1目录一、鲁班软件学习步骤及所需资料 (1)1.1鲁班土建（预算版） (1)1.2鲁班钢筋（预算版） (5)1.3鲁班安装（预算版） (9)二、鲁班软件技巧精选 (13)2.1土建软件技巧 (13)2.2钢筋软件技巧 (22)2.3安装软件技巧 (32)三、服务联系方式 (37)四、经典网站 (39)1一、鲁班软件学习步骤及所需资料如何能够快速、准确的掌握鲁班各个软件，我们建议大家采用循序渐进的方式由基本命令—练习—工程实例—练习—中高技巧—练习，每个步骤都是采用学习一套资料然后练习巩固来进行的，这样方便大家掌握正确的操作方法，而且不容易遗忘。
结合案例的方法又能联系自己的工程举一反三，真正做到准确运用鲁班软件的各项技巧来帮助自己解决问题，节省时间、快速出量、辅助对账等等。
本章模拟从初学者到熟练运用鲁班软件的过程，分析在各个时间段采用何种学习方式、选取何种资料。
分别讲解了鲁班土建、鲁班钢筋、鲁班安装从初级用户到中高级用户的过程，大家可以按照自己的需求节选不同章节进行学习。
在选择下列教材学习时，也可以参加各地代理商举办的夜校培训 白班实例培训 高级技巧培训，以及平法讲座等课程。
1.1鲁班土建（预算版）1.1.1初级用户 步骤：初级用户指初次接触鲁班土建软件。
学习鲁班软件并不需要CAD 基础，因为鲁班软件采用的命令绝大多数为点、线、面的方式，其实原理和绘制点、直线、面积是一致的。
建议大家按照下面的步骤进行学习，学习基本命令—互动多媒体—案例多媒体学习—新功能多媒体学习。
所需资料名称及地址1）“2010土建19.0.0实时助手多媒体”2全面讲解鲁班土建软件所有基本命令，包括基本命令的操作方法和基本技巧，学习时间为3小时，建议大家在学习的过程中打开软件点击命令进行练习。
下载地址：/2010土建19.0.0实时助手多媒体.rar其他可以利用的资料：“鲁班土建2008（预算版） 互动教学多媒体”采用动画互动教学的方式，模拟命令实际操作，提醒各个操作细节，方便记忆命令，学习简单、有趣。
鲁班安装软件实用小技巧
鲁班安装软件实用小技巧近年来，工程算量方式已从手算发展到电算，这种高效率的算量方式已经成为一种趋势。
在学习电算软件的过程中，懂得使用各种技巧更能加快我们的算量速度。
但许多技巧在相关的教学视频中并没有详细讲解，需要我们在实践中总结，以下是笔者在使用鲁班安装软件时常用到的几个实用的小技巧：技巧一:如何快速选择指定的字体问题描述：打开CAD图纸，我们常遇到软件缺乏相对应的字体，需要选择国标或者其它指定的字体。
遇到多个缺乏的字体，需要多次选择，替换多次才能把字体全部转换过来，而该字体又处于中间位置，每次查找起来都很不方便，比较费时。
解决方法：由于CAD字体库不全，打开某些CAD图纸时需要对字体样式进行选择替换（如:将缺少的字体替换为gbcbig,shx），有时如果把字体重命名（即前面加上符号@@），就会使该字体位置提至前端，这会在寻找字体的过程中节省很多时间。
将字体重命名的步骤：通过查看属性找出CAD安装的路径（如：X:\ Program Files\AutoCAD 2006）；在AutoCAD文件夹中选择fonts文件，找到所需字体（如：gbcbig.shx），然后对该字体重命名，即在原名前加上@@（如：@@gbcbig.shx），所选字体就排列在首位；重新打开CAD图纸，提示选择替换字体，一直点击“确定”即可。
技巧二：快速查找相对应的配电箱问题描述：一套工程图纸，简单的图纸电气系统图就有好几张，遇上综合楼等用途复杂的工程，电气系统图更多。
图纸上各种用途的配电箱电气系统，有时不免看得眼花缭乱，而做工程时又需要结合平面图和电气系统图才能帮助我们快速理清思路。
但有时查找了半天，才找到与平面图中对应的配电箱系统图。
解决方法：遇到这个情况，在命令栏输入FIND即可。
具体操作步骤：在命令栏输入FIND，回车，在弹出的对话框里（查找字符串）输入要查找的配电箱名称，设置好搜索范围后，点击查找，软件自动搜索，之后点击“缩放为”与之相对应的配电箱就出来了，省时又省力。
鲁班算量使用说明
鲁班算量使用说明选择正确的字体，通常选择国标"gbcbig.shx" 即可解决问题1.图片工程建模时，布置的构件为什么看不到？答：在图片之外布置构件，没有问题，而在图片上描图时，软件却没有显示布置的构件。
原因是图片前置，把布置上的构件遮住了。
解决办法：用cad 的“后置”命令，把图片设置为后置，即可看到被图片遮住的构件了。
补充：“前置”“后置”命令为cad 的绘图次序命令（键盘快捷命令：draworder) ，已被安装软件提取到界面，亦可用工具里面的cad 工具条调入到软件界面。
2.在"块构件转化" 对话框里，" 转化范围" 后面的小按钮有什么用？答：这个小按钮就是软件的区域转化功能！点击这个小按钮框选要转化的范围，就可以局部转化块状构件了。
局部转化有几个优点：首先局部转化可以省去我们全图转化构件后逐个修改构件系统编号的时间，提高建模速度；其次还可以避免全图转化时将图例一并转化，造成工程量有误的情况；还可以缓解由于工程过大，全图转化时转化的构件过多，对电脑的压力3.通过带基点复制粘贴到算量软件中的CAD 图纸，有些字体无法正常显示如何解决？答：在做实际工程的时候我们常常会遇到：通过带基点复制粘贴到算量软件中的CAD 图纸，有些字体不能正常显示的情况；也没有像初次打开CAD 图纸时提示的字体选择对话框，这时我们只需切换楼层后再切换回来，就有字体选择的对话框了，选择正确的字体，通常选择国标"gbcbig.shx" 即可解决问题4.工程图纸太大，拍照图片不清晰，怎么办？答：可选择图纸的轴线作为基线，对折，分成几份拍照。
将图片导入安装软件后，把每张图片比例缩放好，再运用cad 的移动命令对其进行拼接。
拼接方法：移动图片时，选择两张图片共有的点为cad 移动命令的基点，移至与另一张图片的同一个点重合即可。
5.“风管配件设置”里面修改“曲率半径”，全部更换和仅默认更换有什么区别？答：在“风管配件设置”里面修改“曲率半径”提示全部更换和仅默认更换时，选择全部更换，则所有配件的“曲率半径”都发生改变；选择仅默认更换；则用“配件更换命令”修改过“曲率半径”的配件不发生改变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
鲁班安装算量软件应用技巧
笔者使用鲁班安装算量软件从8.0版至今11.1.0版已有两年，随着实际工程中疑难问题的增多软件的处理办法也层出不穷。
从鲁班安装软件角度出发，分为点、线、面三大类构件再结合CAD平台灵活性大大增强可操作性和分类明细。
现在是数字时代，在高速发展的社会中只有适者才能生存。
下文是笔者结合软件如何处理实际工程中出现的疑难问题的一些心得感受！
转化图例表
在做三大类型的点构件时，“设备转化”和“图例表转化”功能非常好使，相同图形提取一次CAD二维图形分类编辑对应参数即可一步到位转化出所有点状设备。
不像以前拿着铅笔在蓝图做标记一个个去统计分类。
10.0版本新功能“图例表转化”很多同仁反映识别不
了设备，转化出来都是0个设备。
笔者在此也探索了一段时间，总结出以下原因和解决方法。
（如图2）
图2
原因：1）电子版图中图例表不符合鲁班安装软件转化的要求，软件要求图例表中的横、竖线段边框是一条整体线段；2）CAD平面图形中的图形带有其他软件绘制三维图形，导致转化失败；3）平面图中的二维设备图形与图例中的图形大小不一，在转化中鲁班软件要求图例表中图形大小、形状统一者才能识别转化，如图形不一则出现设备转化出0个设备出现。
解决方法：1）必须保持图例表线框线条整体性；2）把平面图形中的图形带有其他软件绘制三维图形用CAD中“X”（分解）命令分解图形；3）以“图2”中点取左边框内的图例重新提取平面图中的二维图形。
消防喷淋上下喷管
问题：在软件“消防”专业喷淋系统中单一转化上喷或下喷时是根据图纸所给的参数
设置即可，但是遇到平面图形中单一图形代表即是上喷也是下喷该如何处理？
解决方法：先单独转化一个上喷或下喷设置标高，直接转化喷头完毕后，把转化后其中一个鲁班喷头移开，接着进行“转化设备”提取移开后，鲁班构件剩下的CAD二维喷头图形另设喷头高度和名称，再转化（如不按上面步骤走，不移动鲁班图形的前提下再次提取时，则会提示软件图形中包含非基本图元，编辑失败，主要是鲁班的图形导致，也就是不支持提取已转化过后的鲁班构件图形），转化后，将原来移开的喷头构件移回原来位置，最后再转化喷淋管，即完成上下喷管，这里喷淋上下喷管处理是根据喷头设置高度来完成上下喷淋短立管的生成，所以一定要操作好上下喷淋头。
还有一种方法是在转化其中一个类型喷头后，结合“显示控制”和“前置”与“后置”来完成另一种类型喷头的转化。
具体操作如下：
先用显示控制把CAD“其他”图形隐藏，把喷头单独显示出，再用菜单栏工具→图片文件→后置把喷头构件设为后置，同理CAD喷头图形设为前置。
进行另一类型喷头转化，（这样可以避免提取鲁班构件而转化失败的情况）。
最后点击“显示控制”把所有图形显示出来，转化喷淋管即可。
（如图3）
图3
管道配件
“消防”专业水系统并不复杂，但工程较大，一个地下室就有2~3万平方米甚至更大。
不懂预算的人手动点统计喷头都要花半天时间，而同样图纸，第一遍和第二遍甚至更多次统
计出的量多少有点不同，这样的效率可想而知。
但使用鲁班安装算量软件中“实现点状设备精确转化”功能只是几分钟的事。
除此之外消防还有一难点就是在于管道配件，配件不像在平面图纸喷头与喷淋管那样也标出示意图形和规格。
只给出管道相交的地方要计算管道配件，而管道配件有自己大小规格、类别、连接方式等，在市场上购买一个沟槽配件就百来元，可想而知管道配件的所占造价比例。
用手算是比较头痛的事，但在软件中处理则轻松自如，只要喷淋管道参数信息完毕，在生产管道配件之前设置生成管道配件即可。
图4
图5
图4是分析软件生成管件原理解说图，从解说图中可快速统计出管件数量（如图5），虽然单一管件，软件和手算也没什么相差，但几万平米的喷淋管件手工统计有多辛苦可想而知，而用软件则可以批量处理管件生成。
除此之外管件种类也可在软件本身中设置，生成需要的管道配件类型。
（如图6）
图6
转化风管识别失败
在转化风管时，前提是风管的标注尺寸和图形中的风管大小一样（其中段截面大小和复合标注尺寸信息一样，就会识别转化）。
图7
图8
图7的标注尺寸500*1000和另一端截面大小（如图8）量出的尺寸信息一样即可识别，转化。
风管尺寸、标准字体格式必须是一整体，而乘号的格式必须是星号代替“*”如图9标注尺寸字符太多，一个个改未免费时，先查看标注尺寸特性。
接着查看文字选项内容中的字符的乘号是否是“*”表示，如图10。
如不是的话，可在命令行中输入“FIND”（查找）命令，把“查找字符串”下输入标注尺寸→特性→文字→内容中的乘号代码复制下，再到“改为”选项中输入“*”号，最后点击“全部改为”即可把风管的尺寸标准信息乘号全部改为星号。
（如图11）风管尺寸标注要离风管图形近些，太远也有识别不了的情况，尽量把标注移动靠近风管图形上。
符合上述三点、即可识别风管回路转化。
图9
图10
图11
软件中也有需要提高的地方，如“给排水”专业，手绘较多，在“给排水”中管道走向逻辑关系需要手工制定，但软件绘制的好处在于后续图纸变更时可以直接在原图中修改重新计算，不像手算那样翻计算稿重新统计。
以上是笔者使用鲁班安装软件的技巧，如有不同见解的可以给我留言。
另外给大家推荐
一下鲁班百科网站，可以看到很多问题的解答。
（作者邮箱：1125361492@）（《造价师》272期）。
