Minitab做实验设计(田口法)
Minitab做实验设计（DOE）（田口法）（3因子3水平）编著：鲁仁山2007.12.271．双击桌面上的Minitab图标。
2．这是打开后的界面。
3.如上所示，将资料输入表中。
4. 数据输入完毕，打开Stat菜单，点选DOE Taguchi Create Taguchi Design…5. 这是弹出的界面。
6.根据水平的数量点选相应的水平设计，根据因子的数量点选相应的数字，然后按下Designs…按钮。
7.在弹出的界面上点选相应的正交方案，本例点选L9，然后按OK确认。
8. 这是弹出的界面，之前的灰色按钮（未激活）的已全部激活，按下Factors按钮。
9. 这是弹出的界面。
10．如图所示，将资料输入弹出的界面，然后按OK确认。
11.按下Options按钮，这是弹出的界面。
12. 如图所示，钩选Store design in worksheet，然后按OK确认。
13.这是弹出的实验设计组合排列表。
14.将根据实验组合进行实验得到的实验数据作为响应填入表中。
15. 打开Stat菜单，点选DOE Taguchi Analyze Taguchi Design…16. 这是弹出的界面。
17.在Response data are in处填入响应所在的栏位号，然后按下Graphs…18. 这是弹出的界面。
19.根据需要，如图所示点选相应的项目，按OK确认，然后按下Analysis。
20. 这是弹出的界面。
21. 根据需要，如图所示点选相应的项目，按OK确认，然后按下Terms。
22. 这是弹出的界面。
23. 如图所示点选相应的项目，按OK确认，然后按下已激活的Analysis Graphs。
24. 这是弹出的界面。
25. 如图所示点选相应的项目，按OK确认，然后按下Options。
26. 如图所示点选相应的项目，按OK确认，然后按下Storage。
27. 这是弹出的界面。
28. 如图所示点选相应的项目，按全部OK确认。
运用MiniTAB进行正交试验设计
利用Minitab进行正交试验设计1．试验设计试验设计可分为单因素问题试验设计与多因素试验设计。
常用的单因素试验设计方法有：对分法、0.618法等等。
常用的多因素试验设计方法有：曲面响应法、全因子试验法、正交试验设计等。
其中正交试验设计法是研究与处理多因素实验的一种科学方法。
利用规格化的表格—正交表,科学地挑选试验条件,合理安排实验。
该方法是在上世纪50年代由日本质量管量专家田口玄一提出的，由于其具有均衡分配、整齐可比的特点，所需工作量小，却可得到全面的试验分析结果，因而得到了广泛的应用，称为国际标准型正交试验法，又称为田口设计。
我国于上世纪70年代由数学家张里千教授经过简化得到了中国型正交试验法。
两者的主要区别在于中国型采用极差分析的方法对试验结果进行评价，计算量小、简单；田口型采用方差分析的方法，可得到因素间相互影响大小的结论。
常用的术语：【试验指标】作为试验研究过程的因变量，常为试验结果特征的量【因素】作试验研究过程的自变量，常常是造成试验指标按某种规律发生变化的那些原因【水平】试验中因素所处的具体状态或情况，又称为等级2. 利用Minitab进行正交试验设计a．启动b．创建正交设计表在这里选择3－Level Design，在因素数量上选择4 factors。
选择正交设计试验表，选Design：选择L9_3_4正交表设计：进行因素设计，选择Factor。
对因素名称和水平值进行设定，也可以不进行设定。
在options选项中选择将设计保存于工作表。
点击ok，在工作表区生成所需正交表。
在新的一列加入试验指标－试验结果。
并将试验结果的数据输入。
对试验结果进行分析，选择Analyze Taguchi Design。
出现分析设计对话框。
点击“选择”所要评价的试验指标。
设定分析的“选项”，这里选“望大”。
点击“确定”进行分析，在任务窗口出现均值和信噪比的分析结果，从结果可以看出磨制时间对指标的影响最大。
minitab正交分析、响应分析
（2）在“四合一”图的右上角图中，观看残差关于以响应变量拟合推测值为横轴的散点图，重点考察此散点图中，残差是否保持等方差性，即是否有“漏斗型”或“喇叭型”。
（3）在“四合一”图的左上角正态概率图（或右下角的直方图）中，观看残差的正态检验图，看残差是否服从正态分布。
（2）关于推测结果的整体估量。运算结果显示R-Sq和R-Sq（推测）分不为92.49%和53.68%，二者差距比较大；残差误差的SSE为288.14，PRESS为1778.45，两者差距也比较大；讲明在本例中，如果使用现在的模型，则有较多的点与模型差距较大，模型应该进一步改进。
分析要点三：分析评估各项效应的明显性。运算结果显示，4个主效应中，加热温度、加热时刻和保温时刻是明显的，只有转换时刻不明显；6个2因子水平交互效应中，只有加热时刻*保温时刻是明显的。讲明本例中还有不明显的自变量和2因子交互作用，改进模型时应该将这些主效应和交互作用删除。
R-Sq = 92.49% R-Sq（推测）= 53.68% R-Sq（调整）= 83.11%
强度的方差分析（已编码单位）
来源自由度Seq SS Adj SS Adj MS F P
主效应4 3298.85 3298.85 824.71 22.90 0.000
2因子交互作用6 252.17 252.17 42.03 1.17 0.408
步骤2：拟合选定模型
按照上图的试验打算进行试验，将结果填入上表的最后一列，则能够得到试验的结果数据（数据文件：DOE_热处理（全因）），如下：
拟合选定模型的要紧任务是按照整个试验的目的，选定一个数学模型。通常第一能够选定“全模型”，确实是在模型中包含全部因子的主效应及全部因子的二阶交互效应。在通过细致的分析之后，如果发觉某些主效应和二阶交互效应不明显，则在下次选定模型的时候，应该将不明显的主效应和二阶交互效应删除。
用Minitab做正交试验设计(李娟)讲解
5)列出试验设计 实验设计可用minitab帮助实现，见图1.
图1
图2
图3
图4
图5
6） 试验和记录 为了减少或避免事先某些考虑不周及环境
条件变化所引起的系统误差常采用试验次序 随机化，本实例采用试验编号随机抽签的方 法来进行试验，并将试验结果记录于C5中。 7）数据分析 A) 直观分析
4）选用正交表和设计表头
由于因子均为3水平，故选用三水平正交表，由正交 表每列自由度f等于各列的水平数减1，两交互作用的 自由度等于两因素的自由度的乘积。则因子与交互作 用的自由度之和为：fA+fB+fC =6
据选择正交表的必要条件，其行数n应满足：n>6，为 了避免表头出现混杂现象，并且尽量保证试验次数尽 量少，此例不考虑交互作用，表头设计见表2.
单因素实验结果 温度对X抑制病原菌的影响
pH值对X抑制病原菌的影响
接种量对X抑制病原菌的影响
金属离子对X抑制病原菌的影响
不同碳源对X抑制病原菌的影响
不同氮源对X抑制病原菌的影响
响应曲面法优化辣椒拮抗内生菌X的 发酵条件的结果分析
响应曲面优化辣椒拮抗内生菌X的发 酵条件的结果
【因素】作试验研究过程的自变量，常常是造成 试验指标按某种规律发生变化的那些原因
例如：y=ax+b
【水平】试验中因素所处的具体状态或情况，又 称为等级
实例：某化工厂希望寻找提高产品转化率的生产工艺
条件。
1）实验目的：提高转化率
2）试验指标：转化率越大越好，这一指标是一个望大 特性。
3）因子与水平
经分析影响转化率的影响因素有3个，相对应的水 平见表1
为了验证响应曲面法的可靠性，同时考虑到实际操作的可 行性，将上述单因素组合工艺条件修正为：接种量为0.80%,酵 母膏为0.5%,葡萄糖为2.5%，NaCl为0.13%。
minitab正交试验设计

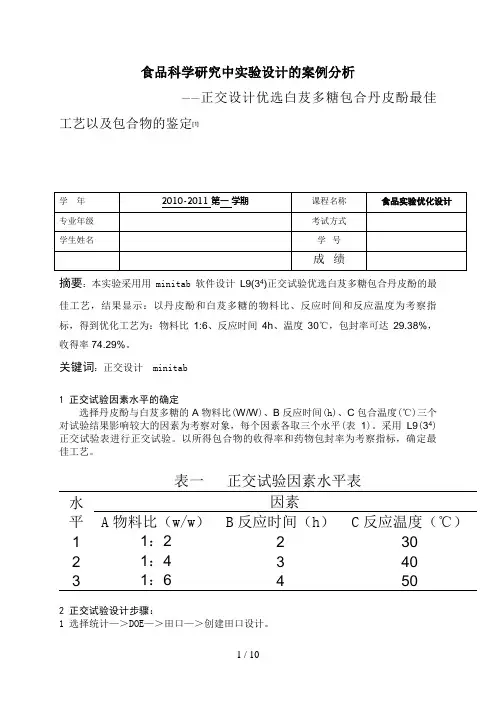

食品科学研究中实验设计的案例分析——正交设计优选白芨多糖包合丹皮酚最佳工艺以及包合物的鉴定[1]摘要：本实验采用用minitab软件设计L9(34)正交试验优选白芨多糖包合丹皮酚的最佳工艺，结果显示：以丹皮酚和白芨多糖的物料比、反应时间和反应温度为考察指标，得到优化工艺为：物料比1:6、反应时间4h、温度30℃，包封率可达29.38%，收得率74.29%。
