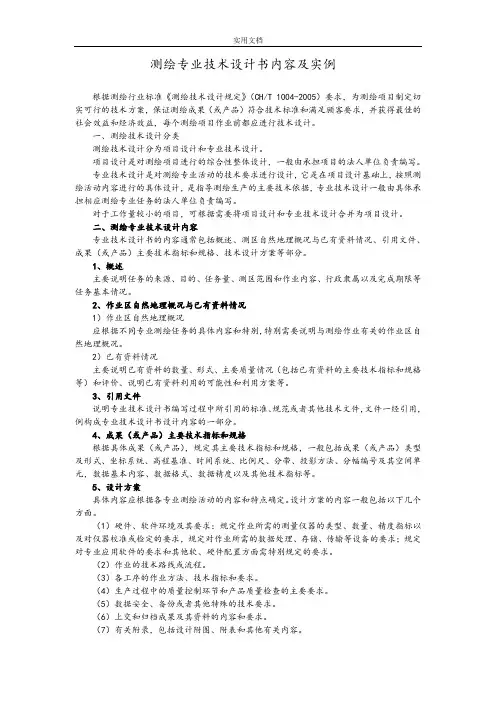

一、测绘技术设计分类测绘技术设计分为项目设计和专业技术设计。

项目设计是对测绘项目进行的综合性整体设计，一般由承担项目的法人单位负责编写。

专业技术设计是对测绘专业活动的技术要求进行设计，它是在项目设计基础上，按照测绘活动内容进行的具体设计，是指导测绘生产的主要技术依据，专业技术设计一般由具体承担相应测绘专业任务的法人单位负责编写。

对于工作量较小的项目，可根据需要将项目设计和专业技术设计合并为项目设计。

二、测绘专业技术设计内容专业技术设计书的内容通常包括概述、测区自然地理概况与已有资料情况、引用文件、成果（或产品）主要技术指标和规格、技术设计方案等部分。

1、概述主要说明任务的来源、目的、任务量、测区范围和作业内容、行政隶属以及完成期限等任务基本情况。

2、作业区自然地理概况与已有资料情况1）作业区自然地理概况应根据不同专业测绘任务的具体内容和特别，特别需要说明与测绘作业有关的作业区自然地理概况。

2）已有资料情况主要说明已有资料的数量、形式、主要质量情况（包括已有资料的主要技术指标和规格等）和评价、说明已有资料利用的可能性和利用方案等。

3、引用文件说明专业技术设计书编写过程中所引用的标准、规范或者其他技术文件，文件一经引用，例构成专业技术设计书设计内容的一部分。

4、成果（或产品）主要技术指标和规格根据具体成果（或产品），规定其主要技术指标和规格，一般包括成果（或产品）类型及形式、坐标系统、高程基准、时间系统、比例尺、分带、投影方法、分幅编号及其空间单元，数据基本内容、数据格式、数据精度以及其他技术指标等。

5、设计方案具体内容应根据各专业测绘活动的内容和特点确定。

设计方案的内容一般包括以下几个方面。

（1）硬件、软件环境及其要求：规定作业所需的测量仪器的类型、数量、精度指标以及对仪器校准或检定的要求，规定对作业所需的数据处理、存储、传输等设备的要求；规定对专业应用软件的要求和其他软、硬件配置方面需特别规定的要求。

（2）作业的技术路线或流程。

（3）各工序的作业方法、技术指标和要求。

（4）生产过程中的质量控制环节和产品质量检查的主要要求。

（5）数据安全、备份或者其他特殊的技术要求。

（6）上交和归档成果及其资料的内容和要求。

（7）有关附录，包括设计附图、附表和其他有关内容。

案例范本：注：1.本案例所涉及省市县区、街道及地块名均为虚构。

2.本案例仅供学习参考，不作其他用途。

华东省北江市三仙区龙腾九天地块1：500数字化地形图测绘项目技术设计书审批意见：总工程师：年月日审批人（签章）：主要负责人：年月日批准单位：申报单位：北江市北斗星综合勘测研究院2012年10月目录一、概述 (1)1.1测区概况 (1)1.2 测区已有成果资料的分析与利用 (1)1.2.1 控制资料 (1)1.2.2 地形资料 (2)1.3 作业依据 (2)1.4坐标和高程系统 (2)1.4.1坐标系统 (2)1.4.2 高程系统 (2)1.5 拟投入设备及人员： (2)1.6 质量目标 (3)二、地形测绘 (3)2.1基本要求 (3)2.1.1 成图方法 (3)2.1.2 测图比例尺 (3)2.1.3 图幅分幅与编号 (3)2.2 图根控制测量 (3)2.2.1图根点的布设 (3)2.2.2图根点编号 (4)2.2.3 图根点的测量 (4)2.2.4 基准站的建立 (4)2.2.5 GPS （RTK）测量 (4)2.3地形图测绘 (4)2.3.1基本要求 (4)2.3.2 数据采集方法 (5)2.3.3 仪器设置及测站检查 (5)2.3.4 数据处理 (5)2.3.5 图形编辑 (5)2.3.6 地形图测绘内容及取舍 (5)2.3.7 精度要求 (8)2.3.8 图廓整饰规定 (8)三、成果检查验收及资料提交 (8)3.1 成果检查与验收 (8)3.1.1 检查验收内容 (8)3.1.2 检查与验收方式 (8)3.2 资料提交 (8)3.2.1 文字报告 (9)3.2.2 控制测量成果 (9)3.2.3 图形资料 (9)华东省北江市三仙区龙腾九天地块1：500数字化地形图测绘技术设计书为满足北江市三仙区龙腾九天地块（具体项目地块名称）规划建设的需要，受北江市三仙区人民政府（委托单位名称）的委托，我院承担了龙腾九天地块（具体项目地块名称）1:500数字化地形图测绘任务。

为保质保量按期完成该项目，特制定本设计书，望在作业过程中认真执行。

一、概述1.1测区概况龙腾九天地块位于北江市三仙区星光大道毕佬爷广场及其周围区域，隶属北江市三仙区。

测区位于东经110°20′～110°25′和北纬19°50′～19°52′之间。

测区内主要有毕佬爷广场、小李飞刀楼、我爱钓鱼岛等住宅小区，测区地势平坦，平均海拔为4.8米，交通便利，通视良好。

本次作业的主要任务是进行由甲方指定范围内约0.27平方公里的1：500数字化地形图测绘。

1.2 测区已有成果资料的分析与利用1.2.1 控制资料测区内有北江市规划建设局于1999年9月测量的3个一级图根导线点，其点名为E002、E015、E007，其坐标系为：华东省北江市独立坐标系；高程系为：1985国家高程基准。

成果如下：点号纵坐标(X) 横坐标（Y）高程（H）备注E002 214205.123 40199901.491 3.638 钢钉E015 214210.456 40200002.911 3.978 钢钉E007 214250.789 41314521.517 3.726 钢钉注：上表单位为米。

经实地踏勘，上述3个一级图根导线点标志均完好，经检测其成果可靠。

鉴于本次测绘面积较小，因此将上述三点作为起算点发展二级图根用于测图。

1.2.2 地形资料有甲方提供的覆盖测区的1：500航片，可用于图根选点和安排生产；有北江市国土资源局提供的龙腾九天地块权属界限，按照其提供坐标准确标绘在本次所测绘地形图上。

1.3 作业依据（1）《全球定位系统（GPS）测量规范》（GB/T18314—2009）；（2）《卫星定位城市测量技术规范》（CJJ/T 73-2010）（3）《城市测量规范》（CJJ/T 8-2011）（4）《全球定位系统实时动态测量（RTK）技术规范》（CH/T 2009-2010）（5）《1：500 1：1000 1：2000外业数字测图技术规程》（GB/14912-2005）；（6）国家基本比例尺地形图图式《第1部分：1:500 1:1000 1:2000 地形图图式》（GB/T 20257.1－2007）；（7）《数字测绘产品检查验收规定和质量评定》（GB/T18316－2001）；（8）《北市市三仙区龙腾九天地块1：500数字化地形图测绘技术设计书》；1.4坐标和高程系统1.4.1坐标系统坐标系统采用北江市独立坐标系。

1.4.2 高程系统高程系统采用1985国家高程基准。

1.4.3 基本等高距基本等高距为1.0米。

1.5 拟投入设备及人员：本次作业计划拟投入四个作业组，人员包括：高级工程师1人，工程师2人，助理工程师5人，技术工人7人。

计划投入的设备有：天宝GPS(R6)卫星接收机4台套，拓普康全站仪4台套；联想笔记本电脑4台；数据备份硬盘1个；佳能打印机1台。

所有仪器设备均经过华东省测绘产品质量监督检验站鉴定且在检定有效期内，各项精度指标均符合《规范》要求；技术总结中必须附上所有仪器的仪器检定证书。

1.6 质量目标依据《测绘成果质量检查与验收》之规定，本项目成果质量实行二级检查、一级验收方式进行控制。

质量目标如下：（1）数据成果：控制点布设要合理、观测要正确、记录要齐全规范、计算要正确。

（2）图件成果：地形图内容要完整、表示要合理、注记要标准。

（3）文字成果：报告格式要规范，结构要清晰，内容要完整。

（4）存储介质：成果光盘存储的数据成果要完整，存储介质要完好。

（5）总体质量：最终成果质量要求达到优良级。

二、地形测绘2.1基本要求2.1.1 成图方法本测区地形图测绘采用全野外数字化成图方法；内业编图采用南方CASS2008成图软件。

2.1.2 测图比例尺本测区成图比例尺为1：500。

2.1.3 图幅分幅与编号本测区地形图依照北江市地形图分幅标准和图幅整饰标准，采用正方形分幅图幅尺寸为50cm×50 cm（实地为东西长500米，南北宽500米）；取图内较大单位或小区名做为图名，编号采用图幅左下角纵、横坐标公里数表示（保留两位整数和两位小数），中间用“-”连接，纵坐标在前，横坐标在后，如：25.00-31.00。

2.2 图根控制测量采用GPS(RTK)平滑测设图根控制点,即自动观测个数不少于10个观测值并取平均值作为定位结果。

2.2.1图根点的布设在3个一级图根导线点的基础上，采用GPS (RTK)技术,在测区范围内布设两两通视的图根点以满足测图需要。

为方便以后施工放样和修测的需要，应按照《规范》要求在水泥路面打入钢钉作为埋石点，以便长期保存。

2.2.2图根点编号为了和一级图根导线点编号保持一致，本次RTK所测的二级图根点亦按照顺序号编号，前面加字母“TG”表示，如：TG001。

但需在控制点成果表中区分。

2.2.3 图根点的测量由于3个一级图根导线点均位于星光大道上，且分布较均匀，因此本次图根控制点采用GPS(RTK)测量方法进行测量。

测量时,采用3个一级导线点进行RTK 测量模型的拟合建模，求取平面四参数和高程曲面拟合参数，残差其达到规范要求后,直接进行加密控制点采集测量。

拟合建模要采用GPS随机软件进行。

2.2.4 基准站的建立RTK基准站点设置的要求：该点周围应无高大的树木及高层建筑物或构筑物阻挡，远离大功率的无线电发射源和高压输电线，无强烈干扰接受卫星信号的物体，交通便利，观测方便、安全，与作业点间亦无成片的建（构）筑物，离最远作业点不超过1km。

每次架设基准站后，要利用接收机专用功能键和选择菜单，查看并记录测站信息：接收卫星数、卫星号、卫星健康状况、各卫星信噪比、相位测量残差实时定位的结果及收敛值。

2.2.5 GPS （RTK）测量为了便于观测，在解算转换参数时，可在本测区适当位置联测3～4个点，作为后续控制加密的检核点。
