双音报警器熟悉用555构成的多谐振荡器电路

一,目的与要求1、掌握555构成电路的实际应用。

通过双音报警器熟悉用555构成的多谐振荡器电路。

2、熟悉555时基电路控制端的功能和作用。

3、了解用电压调制频率的方法。

4、学会分析变化的信号波形。

(二)设计任务1.按照设计的双音报警器电路原理图上的元件编号,焊件元件,组装双音报警器;2.将该电路接上+5V 直流电源,试听音响效果,对比电路发出的声音是否接近实际的救护车的呼叫声.(三) 设计要求1.选择合适的元器件,确定其参数;2.完成全电路理论设计,安装调试,绘制电路原理图;3.撰写设计报告(包括调试总结报告);4. 上交直流稳压电源制作产品一件.它是由两个555 集成块组成的双音报警器.该电路主要由集成元件组成。

(一)555 的特点:555 电路是美国Sginetics 公司于1972 年最早研发的,该电路功能强大,连接使用方便,灵活,俗称"万能快". 555 电路时555 系列时基极成电路或555 定时集成电路的简称,主要特点如下: (1)定时的精度,工作速度及可靠性都较高. (2)使用的电源范围宽,可在2V~18V 之间正常工作. (3)具有一定的功率驱动能力,可驱动微电动机,指示灯和扬声器等. (4)结构简单,使用灵活,用途广泛,可组成各种波形的振荡器,定时电路等.(三)555 的内部结构(1)555 集成定时器:不仅为我们提供了一个复位电平为2Vcc/3,置位电平为Vcc/3,且可以通过端直接从外部进行置0 的基本RS 触发器,而且还提供了一个状态受触发器控制的MOS 管开关,应用起来非常灵活. IC1 的2,6 脚的周期为1S 的低频锯齿波信号作为IC 2 的调制信号,使IC 2 输出一个扫频矩形波,产生变调效果.晶体管VT 接成射级跟随器,使IC1 的 2 脚上的锯齿波经VT 缓冲后加到IC 2 的 5 脚上,使IC 2 的振荡频率在0.67s 内逐渐降到一个低频率, 再在0.33s 内上升到原来的高频率,如此反复进行下去,使扬声器发出类似消防车的声音. (2)比较器:比较器的主要功能是输入电压和基准电压进行比较,把比较的结果用高电平"1"或低电平"0"两种状态在其输出端输出. (3)基本RS 触发器:555 电路的核心为基本RS 触发器,他们由 2 个与非门反叉构成.这种触发器的输入端要求用低电平触发.其中连接在触发器上的引脚MR 称为总复位端, 只要在MR 端上加低电平, 则不管触发器原来的状态如何, 也不管输入端加的是什么信号,触发器的输出均被置0. (4)输出电路:输出电路是将基本RS 触发器的Q 端的信号经过反向驱动后送VO 输出端.由于555 内部的输出电路由驱动电路,使其带负载的能力得以提高,可直接驱动小型继电器,微电动机及扬声器. (5)放电开关:555 电路的使用大多与电容的充电和放电有关,通常是将比较器的输入端接到外电路的一个电容上,这只电容与电阻串联,工作时,电源通过电阻向电容充电, 当电容上的电压达到值电压时, 比较器输出状态发生变化, 使RS 触发器的输出从高电平翻转到低电平,这个输出电压的变化就是定时控制信号.为了使定时电路可以反复使用,当完成一次定时控制后,为了将电容上的电荷放掉,在555 电路中设置了一个放电开关晶体管。

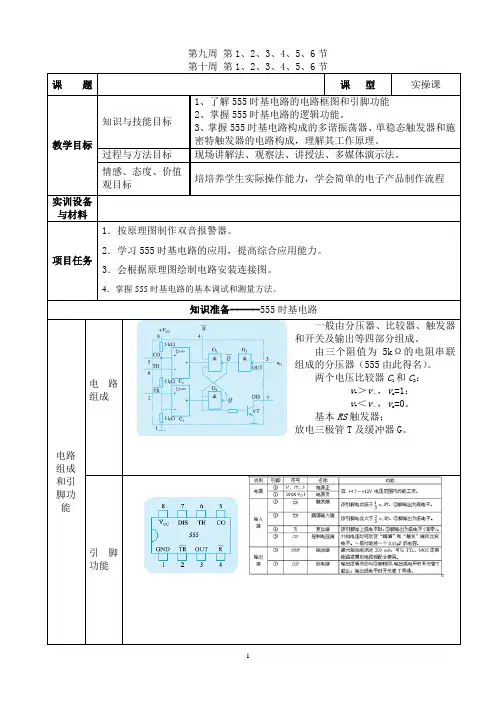

第九周用555时基电路制作双音报警器(1)

第九周第1、2、3、4、5、6节第十周第1、2、3、4、5、6节课题课型实操课教学目标知识与技能目标1、了解555时基电路的电路框图和引脚功能2、掌握555时基电路的逻辑功能。

3、掌握555时基电路构成的多谐振荡器、单稳态触发器和施密特触发器的电路构成，理解其工作原理。

过程与方法目标现场讲解法、观察法、讲授法、多媒体演示法。

情感、态度、价值观目标培培养学生实际操作能力，学会简单的电子产品制作流程实训设备与材料项目任务1．按原理图制作双音报警器。

2．学习555时基电路的应用，提高综合应用能力。

3．会根据原理图绘制电路安装连接图。

4．掌握555时基电路的基本调试和测量方法。

知识准备------555时基电路电路组成和引脚功能电路组成一般由分压器、比较器、触发器和开关及输出等四部分组成。

由三个阻值为5kΩ的电阻串联组成的分压器（555由此得名）。

两个电压比较器C1和C2：v+＞v－，v o=1；v+＜v－，v o=0。

基本RS触发器；放电三极管T及缓冲器G。

引脚功能逻辑功能对于上述功能为便于记忆，我们把TH输入端电压在大于CC32V时作为1状态，在小于CC32V时作为0状态；而把TR输入端电压在大于CC31V时作为1状态，在小于CC31V作为0状态。

这样在R=1时，555定时器输入TH、TR与输出Q的状态关系可归纳为：1、1出0；0、0出1；0、1不变。

值得注意，当v THCC32V>、v TRCC31V<时，电路的工作状态不确定。

在实际应用中不允许使用，应避免555时基电路的应用----------构成多谐振荡器（1）电路组成外接的R1、R2和C为多谐振荡器的定时元件，2脚TR端和6脚TH端连接在一起并对地外接电容C，7脚接放电管T的集电极与R1、R2的连接点（2）工作过程动画：555组成的多谐振荡器的工作过程（3）输出脉冲周期电容充电形成的第一暂稳态时间t w1=0.7(R1+R2)C电容放电形成的第二暂稳态时间t w2=0.7R2C所以，电路输出脉冲周期T=t w1 +t w2=0.7(R1+2R2)C555时基电路的应用---------构成单稳态触发器(1) 电路组成外接的R、C为定时元件，外加触发脉冲v I于2脚TR端，6脚TH端与7脚放电管T 的集电极相连，并连接在R、C之间(2) 工作过程动画 555组成的单稳态触发器的工作过程（3）输出脉冲宽度t W电容C充电形成的暂态时间为： t W=1.1RC555时基电路的应用---------构成施密特触发器(1) 电路组成2脚TR端，6脚TH端短接在一起作为输入端。

实验555定时器构成的多谐振荡器

555定时器构成的多谐振荡器555定时器是一种模拟电路和数字电路相结合的中规模集成器件，它性能优良，适用范围很广，外部加接少量的阻容元件可以很方便地组成单稳态触发器和多谐振荡器，以及不需外接元件就可组成施密特触发器。

因此集成555定时被广泛应用于脉冲波形的产生与变换、测量与控制等方面。

本实验根据555定时器的功能强以及其适用范围广的特点，设计实验研究它的内部特性和简单应用。

一、原理1、555定时器内部结构555定时器是一种模拟电路和数字电路相结合的中规模集成电路,其内部结构如图（A）及管脚排列如图（B）所示。

它由分压器、比较器、基本R--S触发器和放电三极管等部分组成。

分压器由三个5K 的等值电阻串联而成。

分压器为比较器、提供参考电压，比较器的参考电压为23ccV，加在同相输入端，比较器的参考电压为13，加在反相输入端。

比较器由两个结构相同的集成运放、组成。

高电平触发信号加在的反相输入端，与同相输入端的参考电压比较后，其结果作为基本R--S触发器_DR端的输入信号；低电平触发信号加在的同相输入端，与反相输入端的参考电压比较后，其结果作为基本R—S触发器_DS端的输入信号。

基本R--S触发器的输出状态受比较器、的输出端控制。

2、多谐振荡器工作原理由555定时器组成的多谐振荡器如图(C)所示，其中R1、R2和电容C为外接元件。

其工作波如图(D)所示。

设电容的初始电压＝０，t ＝０时接通电源，由于电容电压不能突变，所以高、低触发端＝＝０<13ＶＣＣ，比较器Ａ1输出为高电平，Ａ２输出为低电平，即_1D R =，_0D S =（1表示高电位，0表示低电位），R S -触发器置１，定时器输出01u =此时_0Q =，定时器内部放电三极管截止，电源经，向电容Ｃ充电，逐渐升高。

当上升到13cc V 时，输出由０翻转为１，这时__1D D R S ==，R S -触发顺保持状态不变。

所以0<t<期间，定时器输出为高电平１。

实验555定时器构成的多谐振荡器

555定时器构成的多谐振荡器555定时器是一种模拟电路和数字电路相结合的中规模集成器件，它性能优良，适用范围很广，外部加接少量的阻容元件可以很方便地组成单稳态触发器和多谐振荡器，以及不需外接元件就可组成施密特触发器。

因此集成555定时被广泛应用于脉冲波形的产生与变换、测量与控制等方面。

本实验根据555定时器的功能强以及其适用范围广的特点，设计实验研究它的内部特性和简单应用。

一、原理1、555定时器内部结构555定时器是一种模拟电路和数字电路相结合的中规模集成电路,其内部结构如图（A）及管脚排列如图（B）所示。

它由分压器、比较器、基本R--S触发器和放电三极管等部分组成。

分压器由三个5K 的等值电阻串联而成。

分压器为比较器、提供参考电压，比较器的参考电压为23ccV，加在同相输入端，比较器的参考电压为13，加在反相输入端。

比较器由两个结构相同的集成运放、组成。

高电平触发信号加在的反相输入端，与同相输入端的参考电压比较后，其结果作为基本R--S触发器_DR端的输入信号；低电平触发信号加在的同相输入端，与反相输入端的参考电压比较后，其结果作为基本R—S触发器_DS端的输入信号。

基本R--S触发器的输出状态受比较器、的输出端控制。

2、多谐振荡器工作原理由555定时器组成的多谐振荡器如图(C)所示，其中R1、R2和电容C为外接元件。

其工作波如图(D)所示。

设电容的初始电压＝０，t ＝０时接通电源，由于电容电压不能突变，所以高、低触发端＝＝０<13ＶＣＣ，比较器Ａ1输出为高电平，Ａ２输出为低电平，即_1D R =，_0D S =（1表示高电位，0表示低电位），R S -触发器置１，定时器输出01u =此时_0Q =，定时器内部放电三极管截止，电源经，向电容Ｃ充电，逐渐升高。

当上升到13cc V 时，输出由０翻转为１，这时__1D D R S ==，R S -触发顺保持状态不变。

所以0<t<期间，定时器输出为高电平１。

由555定时器构成的多谐振荡器

由555定时器构成的多谐振荡器介绍多谐振荡器是一种能够产生多种频率输出的电路。

555定时器是一种经典的集成电路，它被广泛应用于定时、脉冲和振荡等电路中。

本文将介绍由555定时器构成的多谐振荡器的原理和工作方式。

原理多谐振荡器利用了555定时器的特殊功能和结构。

555定时器是一种8引脚的集成电路，通过控制引脚的电压来实现不同的功能。

其中，引脚1（GND）和引脚8（Vcc）分别是地（Ground）和电源（Power）引脚，引脚4（Reset）是重置引脚，引脚5（Control）是控制引脚，引脚6（Threshold）和引脚2（Trigger）是比较器的输入引脚，引脚3（Out）是输出引脚。

在多谐振荡器中，我们使用555定时器的比较器和比较器的输入引脚来实现不同频率的输出。

具体来说，我们通过控制电压在引脚5（Control）上的变化来改变555定时器的工作方式和输出频率。

通过调整控制引脚的电压，我们可以改变比较器的输出电平，从而控制555定时器的触发和重置行为，进而改变输出波形的频率。

构成由555定时器构成的多谐振荡器一般包括以下几个基本组成部分： 1. 555定时器：作为核心部件，控制多谐振荡器的工作以及输出频率的调节。

2. 电容器：用于控制振荡器的时间常数，进而影响输出频率。

3. 电阻器：用于控制电容器充电和放电的速度，从而进一步调节输出频率。

4. 比较器的输入引脚：通过改变引脚6（Threshold）和引脚2（Trigger）的电压，控制555定时器的触发和重置行为，改变输出频率。

5. 输出引脚：通过连接外部电路或元件，实现多种不同频率的输出。

工作方式多谐振荡器的工作方式如下： 1. 当电源接通时，555定时器的引脚5（Control）和引脚6（Threshold）的电压均为高电平。

2. 由于引脚5上的高电平，555定时器工作于稳态触发器模式，输出引脚保持低电平。

3. 当输出引脚为低电平时，通过电容器和电阻器进行充电。

实验555定时器构成的多谐振荡器

555定时器构成的多谐振荡器555定时器是一种模拟电路和数字电路相结合的中规模集成器件，它性能优良，适用范围很广，外部加接少量的阻容元件可以很方便地组成单稳态触发器和多谐振荡器，以及不需外接元件就可组成施密特触发器。

因此集成555定时被广泛应用于脉冲波形的产生与变换、测量与控制等方面。

本实验根据555定时器的功能强以及其适用范围广的特点，设计实验研究它的内部特性和简单应用。

一、原理1、555定时器内部结构555定时器是一种模拟电路和数字电路相结合的中规模集成电路,其内部结构如图（A）及管脚排列如图（B）所示。

它由分压器、比较器、基本R--S触发器和放电三极管等部分组成。

分压器由三个5K 的等值电阻串联而成。

分压器为比较器、提供参考电压，比较器的参考电压为23ccV，加在同相输入端，比较器的参考电压为13，加在反相输入端。

比较器由两个结构相同的集成运放、组成。

高电平触发信号加在的反相输入端，与同相输入端的参考电压比较后，其结果作为基本R--S触发器_DR端的输入信号；低电平触发信号加在的同相输入端，与反相输入端的参考电压比较后，其结果作为基本R—S触发器_DS端的输入信号。

基本R--S触发器的输出状态受比较器、的输出端控制。

2、多谐振荡器工作原理由555定时器组成的多谐振荡器如图(C)所示，其中R1、R2和电容C为外接元件。

其工作波如图(D)所示。

设电容的初始电压＝０，t ＝０时接通电源，由于电容电压不能突变，所以高、低触发端＝＝０<13ＶＣＣ，比较器Ａ1输出为高电平，Ａ２输出为低电平，即_1D R =，_0D S =（1表示高电位，0表示低电位），R S -触发器置１，定时器输出01u =此时_0Q =，定时器内部放电三极管截止，电源经，向电容Ｃ充电，逐渐升高。

当上升到13cc V 时，输出由０翻转为１，这时__1D D R S ==，R S -触发顺保持状态不变。

所以0<t<期间，定时器输出为高电平１。

双音电子门铃

双音电子门铃1、制作目的：掌握由555定时器构成的多谐振荡器电路原理；热转印法制作PCB印制板；硬件电路的调试，典型电信号参数的测量。

2、制作要求：电源电压：+5V；多谐振荡器工作频率f1=1250Hz、f2=1100Hz；电路工作稳定，扬声器输出声音悦耳。

3、电路验证实验：电路见附图。

这是一个受控的由555定时器构成的多谐振荡器。

工作原理：①开关AN 断开时，复位端R D'（4脚）通过R4接地输出为“0”，扬声器不发声；开关AN闭合时，V CC （+5V）通过D1使复位端R D'为高电平，振荡器起振，因R1被短路，所以频率f较高，扬声器发出“叮”声。

②松开按钮，C1上的电压维持高电平，继续振荡，但此时R1电路，因此频率f较低，扬声器发出“咚”声，同时C1通过R4放电，当V C1降到低电平时，NE555又被复位。

①.在模拟或数字电路实验箱上搭接线路，观察、测量C2正极对地的信号波形。

a. 开关AN闭合时，画出C2正极对地的信号波形，标出信号周期值、幅值。

b.开关AN断开时，画出C2正极对地的信号波形，标出信号周期值、幅值。

②.计算：当AN闭合， R1未接入时，电路的振荡频率f1 ，当AN断开，R1接入时，电路的振荡频率f2，③、结果分析及讨论：电路输出信号频率的测量值与计算值是否存在差异，主要原因是什么？开关AN合上时，f1理论计算值1587Hz与电路测量值1250Hz相差较大，主要原因是开关AN闭合时，忽略了D2的内阻与39k并联后等效电阻的存在,导致C2充电时间的理论值小于实际测量值。

4、PCB印制板的制作①、将打印在热转印纸上的PCB印制板图覆盖在PCB铜面上，放入热转印加热机加热平台上；按要求设定好加热温度和定时时间，用力按下手柄，直到定时时间到，抬起手柄；从PCB板上揭下热转印纸，查看电路线条是否完整。

②、将PCB板放入三氯化铁溶液中腐蚀。

③、将腐蚀好的PCB板用水清洗、晾干，用砂纸打磨掉碳粉并转孔。

实验555定时器构成的多谐振荡器

555定时器构成的多谐振荡器555定时器是一种模拟电路和数字电路相结合的中规模集成器件，它性能优良，适用范围很广，外部加接少量的阻容元件可以很方便地组成单稳态触发器和多谐振荡器，以及不需外接元件就可组成施密特触发器。

因此集成555定时被广泛应用于脉冲波形的产生与变换、测量与控制等方面。

本实验根据555定时器的功能强以及其适用范围广的特点，设计实验研究它的内部特性和简单应用。

一、原理1、555定时器内部结构555定时器是一种模拟电路和数字电路相结合的中规模集成电路,其内部结构如图（A）及管脚排列如图（B）所示。

它由分压器、比较器、基本R--S触发器和放电三极管等部分组成。

分压器由三个5K 的等值电阻串联而成。

分压器为比较器、提供参考电压，比较器的参考电压为23ccV，加在同相输入端，比较器的参考电压为13，加在反相输入端。

比较器由两个结构相同的集成运放、组成。

高电平触发信号加在的反相输入端，与同相输入端的参考电压比较后，其结果作为基本R--S触发器_DR端的输入信号；低电平触发信号加在的同相输入端，与反相输入端的参考电压比较后，其结果作为基本R—S触发器_DS端的输入信号。

基本R--S触发器的输出状态受比较器、的输出端控制。

2、多谐振荡器工作原理由555定时器组成的多谐振荡器如图(C)所示，其中R1、R2和电容C为外接元件。

其工作波如图(D)所示。

设电容的初始电压＝０，t ＝０时接通电源，由于电容电压不能突变，所以高、低触发端＝＝０<13ＶＣＣ，比较器Ａ1输出为高电平，Ａ２输出为低电平，即_1D R =，_0D S =（1表示高电位，0表示低电位），R S -触发器置１，定时器输出01u =此时_0Q =，定时器内部放电三极管截止，电源经，向电容Ｃ充电，逐渐升高。

当上升到13cc V 时，输出由０翻转为１，这时__1D D R S ==，R S -触发顺保持状态不变。

所以0<t<期间，定时器输出为高电平１。

555多谐振荡器电路原理

555多谐振荡器电路原理555多谐振荡器电路原理555多谐振荡器电路是一种常用的电子元件，它可以产生多种频率的信号，广泛应用于电子设备中。

其原理是基于555定时器的工作原理，通过改变电容和电阻的值来改变输出信号的频率。

555定时器是一种非常常见的集成电路，它由比较器、RS触发器和输出级组成。

当输入端有高电平信号时，比较器输出为低电平，RS触发器将Q输出为高电平。

当输入端有低电平信号时，比较器输出为高电平，RS触发器将Q输出为低电平。

通过这种方式可以实现定时功能。

在555多谐振荡器中，我们需要使用其中的两个比较器来实现正弦波形和方波形的产生。

具体实现方法如下：1. 正弦波形产生正弦波形产生需要使用RC积分环路来实现。

在此过程中，通过改变RC积分环路中的R和C值可以改变正弦波形的频率。

当555定时器输出为高电平时，C1充放一次，并且通过R2和R3使得C1充放时间相等。

当定时器输出为低电平时，C1通过R2和R3放电，此时RC积分环路中的电压下降，当电压降至1/3Vcc时，比较器2的输出变为低电平，RS触发器将Q输出为低电平。

此时C1开始充放，当电压升至2/3Vcc时，比较器1的输出变为高电平，RS触发器将Q输出为高电平。

这样就完成了一个完整的正弦波形周期。

2. 方波形产生方波形产生需要使用比较器和反相器来实现。

在此过程中，通过改变R和C值可以改变方波形的频率。

当555定时器输出为高电平时，比较器1输出为高电平，反相器输出为低电平。

当定时器输出为低电平时，比较器2输出为低电平，反相器输出为高电平。

这样就完成了一个完整的方波形周期。

总结555多谐振荡器是一种常用的信号发生器，在工业、医疗、军事等领域都有广泛应用。

其原理是基于555定时器的工作原理，并通过改变RC积分环路和反相器中的元件值来改变信号频率和波形类型。

熟练掌握555多谐振荡器原理和实现方法，对于电子工程师来说是非常重要的技能。

用555构成的多谐振荡器

555构成多谐振荡器的报警电路设计一、设计目的555定时器是一种模拟电路和数字电路相结合的中规模集成器件，它性能优良，适用范围很广，外部加接少量的阻容元件可以很方便地组成单稳态触发器和多谐振荡器，以及不需外接元件就可组成施密特触发器。

因此集成555定时被广泛应用于脉冲波形的产生与变换、测量与控制等方面。

本实验根据555定时器的功能强以及其适用范围广的特点，设计实验研究它的内部特性和简单应用。

555 定时器是一种模拟和数字功能相结合的中规模集成器件。

一般用双极性工艺制作的称为555，555 定时器的电源电压范围宽，可在4.5V~16V 工作，7555 可在3~18V 工作，输出驱动电流约为200mA，因而其输出可与TTL、CMOS 或者模拟电路电平兼容。

555 定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。

它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。

555 定时器的内部包括两个电压比较器，三个等值串联电阻，一个RS 触发器，一个放电管T 及功率输出级。

它提供两个基准电压VCC /3 和2VCC /3图8-1 555定时器内部方框图通过对本次设计能够更好地掌握555的作用及应用。

同时掌握报警电路的原理及设计方法。

二、设计要求①画出电路原理图（或仿真电路图）；②元器件及参数选择；③电路仿真与调试；④PCB文件生成与打印输出。

（3）制作要求自行装配和仿真，并能发现问题和解决问题。

（4）编写设计报告写出设计与制作的全过程，附上有关资料和图纸，有心得体会。

三、设计原理多谐振荡器是能产生矩形波的一种自激振荡器电路，由于矩形波中除基波外还含有丰富的高次谐波，故称为多谐振荡器。

多谐振荡器没有稳态，只有两个暂稳态，在自身因素的作用下，电路就在两个暂稳态之间来回转换，故又称它为无稳态电路。

由555定时器构成的多谐振荡器如图1所示，R1，R2和C是外接定时元件，电路中将高电平触发端（6脚）和低电平触发端（2脚）并接后接到R2和C的连接处，将放电端（7脚）接到R1，R2的连接处。

NE555定时器构成的多谐振荡器

NE555定时器构成的多谐振荡器一、原理1、555定时器内部结构555定时器是一种模拟电路和数字电路相结合的中规模集成电路,其内部结构如图（A ）及管脚排列如图（B ）所示。

A∞A∞它由分压器、比较器、基本R--S 触发器和放电三极管等部分组成。

分压器由三个5K 的等值电阻串联而成。

分压器为比较器1A 、2A 提供参考电压，比较器1A 的参考电压为23cc V ，加在同相输入端，比较器2A 的参考电压为13ccV ，加在反相输入端。

比较器由两个结构相同的集成运放1A 、2A 组成。

高电平触发信号加在1A 的反相输入端，与同相输入端的参考电压比较后，其结果作为基本R--S 触发器_D R 端的输入信号；低电平触发信号加在2A 的同相输入端，与反相输入端的参考电压比较后，其结果作为基本R —S 触发器_D S 端的输入信号。

基本R--S 触发器的输出状态受比较器1A 、2A 的输出端控制。

2、多谐振荡器工作原理由555定时器组成的多谐振荡器如图(C)所示，其中R 1、R 2和电容C 为外接元件。

其工作波如图(D)所示。

设电容的初始电压c U ＝０，t ＝０时接通电源，由于电容电压不能突变，所以高、低触发端TH V ＝TL V ＝０<13ＶＣＣ，比较器Ａ1输出为高电平，Ａ２输出为低电平，即_1D R =，_0D S =（1表示高电位，0表示低电位），R S -触发器置１，定时器输出01u =此时_0Q =，定时器内部放电三极管截止，电源cc V 经1R ，2R 向电容Ｃ充电，c u 逐渐升高。

当c u 上升到13cc V 时，2A 输出由０翻转为１，这时__1D D R S ==，R S -触发顺保持状态不变。

所以0<t<1t 期间，定时器输出0u 为高电平１。

1t t =时刻，c u 上升到23cc V ，比较器1A 的输出由１变为０，这时_0D R =，_1D S =，R S -触发器复０，定时器输出00u =。

555定时器构成的多谐振荡器

555定时器构成的多谐振荡器制作人：张展培 Ap0305136冼志敏 Ap0305129 黄云 Ap0305114555定时器是一种模拟电路和数字电路相结合的中规模集成器件，它性能优良，适用范围很广，外部加接少量的阻容元件可以很方便地组成单稳态触发器和多谐振荡器，以及不需外接元件就可组成施密特触发器。

因此集成555定时被广泛应用于脉冲波形的产生与变换、测量与控制等方面。

本实验根据555定时器的功能强以及其适用范围广的特点，设计实验研究它的内部特性和简单应用。

一、原理1、555定时器内部结构555定时器是一种模拟电路和数字电路相结合的中规模集成电路,其内部结构如图（A ）及管脚排列如图（B ）所示。

它由分压器、比较器、基本R--S 触发器和放电三极管等部分组成。

分压器由三个5K 的等值电阻串联而成。

分压器为比较器1A 、2A 提供参考电压，比较器1A 的参考电压为23cc V ，加在同相输入端，比较器2A 的参考电压为13cc V ，加在反相输入端。

比较器由两个结构相同的集成运放1A 、2A 组成。

高电平触发信号加在1A 的反相输入端，与同相输入端的参考电压比较后，其结果作为基本R--S 触发器_D R 端的输入信号；低电平触发信号加在2A 的同相输入端，与反相输入端的参考电压比较后，其结果作为基本R —S 触发器_D S 端的输入信号。

基本R--S 触发器的输出状态受比较器1A 、2A 的输出端控制。

2、多谐振荡器工作原理由555定时器组成的多谐振荡器如图(C)所示，其中R 1、R 2和电容C 为外接元件。

其工作波如图(D)所示。

设电容的初始电压c U ＝０，t ＝０时接通电源，由于电容电压不能突变，所以高、低触发端T H V ＝T L V ＝０<13ＶＣＣ，比较器Ａ1输出为高电平，Ａ２输出为低电平，即_1D R =，_0D S =（1表示高电位，0表示低电位），R S -触发器置１，定时器输出01u =此时_0Q =，定时器内部放电三极管截止，电源cc V 经1R ，2R 向电容Ｃ充电，c u 逐渐升高。

NE555定时器构成的多谐振荡器(word文档良心出品)

NE555定时器构成的多谐振荡器一、原理1、555定时器内部结构555定时器是一种模拟电路和数字电路相结合的中规模集成电路,其内部结构如图（A ）及管脚排列如图（B ）所示。

A∞A∞它由分压器、比较器、基本R--S 触发器和放电三极管等部分组成。

分压器由三个5K 的等值电阻串联而成。

分压器为比较器1A 、2A 提供参考电压，比较器1A 的参考电压为23cc V ，加在同相输入端，比较器2A 的参考电压为13cc V ，加在反相输入端。

比较器由两个结构相同的集成运放1A 、2A 组成。

高电平触发信号加在1A 的反相输入端，与同相输入端的参考电压比较后，其结果作为基本R--S 触发器_D R 端的输入信号；低电平触发信号加在2A 的同相输入端，与反相输入端的参考电压比较后，其结果作为基本R —S 触发器_D S 端的输入信号。

基本R--S 触发器的输出状态受比较器1A 、2A 的输出端控制。

2、多谐振荡器工作原理由555定时器组成的多谐振荡器如图(C)所示，其中R 1、R 2和电容C 为外接元件。

其工作波如图(D)所示。

设电容的初始电压c U ＝０，t ＝０时接通电源，由于电容电压不能突变，所以高、低触发端TH V ＝TL V ＝０<13ＶＣＣ，比较器Ａ1输出为高电平，Ａ２输出为低电平，即_1D R =，_0D S =（1表示高电位，0表示低电位），R S -触发器置１，定时器输出01u =此时_0Q =，定时器内部放电三极管截止，电源cc V 经1R ，2R 向电容Ｃ充电，c u 逐渐升高。

当c u 上升到13cc V 时，2A 输出由０翻转为１，这时__1D D R S ==，R S -触发顺保持状态不变。

所以0<t<1t 期间，定时器输出0u 为高电平１。

1t t =时刻，c u 上升到23cc V ，比较器1A 的输出由１变为０，这时_0D R =，_1D S =，R S-触发器复０，定时器输出00u =。

555双音频报警器

一、方案设计及其选定1.1 设计任务及要求本课程要求设计一个双音报警器。

设计要求用555时基电路施密特的多谐振荡器，使电路通过一个小型扬声器可以发出两种不同频率的“滴、嘟、滴、嘟……”的声响，与救护车的笛音相似而发出报警信号。

1.2实训目的：1、掌握555构成电路的实际应用。

通过双音报警器熟悉用555构成的多谐振荡电路。

2、熟悉555时基电路控制端的功能和作用。

3、了解用电压调制频率的方法。

4、学会分析变化的信号波形。

第一种方案:图示如下所示，它是用TTL与非门组成的双音报警线路。

它是由三个振荡器组成的，各有不同的振荡频率。

图中的晶体三极管和1f、4f和R4、2C组成的约1000Hz的频率振荡；3f、4f和3C、R5组成频率约200Hz的振荡。

三种不同的频率进过调制后，输出端加一级驱动，即可由扬声器发出双音。

用作报警时，5V电源处需输入相应的电位；如作门铃应用时，只要中间加一只按钮开关即可。

方案二：使用单片机，编写一个能控制双音频报警器的程序，外接一个无源蜂鸣器。

单片机的内部由俩个定时器，编写相应的程序后这俩个定时器会产生俩个不同的脉冲信号，从而来驱动蜂鸣器。

方案三：由俩个555定时器来实现多需要的设计要求。

其中5脚为控制端，片内接比较器的反相输入端，电位2/3Vcc。

将555组成多谐振荡器，5脚通过一个小电容接地，防止外界干扰。

当需要把它变成可控多谐振荡器时，可在5脚加一个控制电压，此电压将改变芯片内比较电平，从而改变振荡频率，当控制电压升高时或者降低时，震荡频率也随之相应变化，这就是控制电压对振荡信号频率的调制。

利用这种调制方法，可组成双音频报警器。

式扬声器发出滴、嘟、滴、嘟……的双音效果。

1.3方案对比及选取：第一种方案：其使用分立式元件不仅增大了设计的难度而且使整个电路的最终设计效果与可信度降低；使扬声器发出的两种不同频率的声响不易区分，效果不理想；还使设计成本增加。

方案二虽然通过单片机能进行高精准的控制，但是编程复杂，相应的成本太高，不适合。

555电路构成的多谐振荡器的工作原理

555电路构成的多谐振荡器的工作原理555电路是一种经典的多谐振荡器，其工作原理基于RC充放电过程、比较器的输出及触发器的翻转功能。

本文将从555电路的元件结构、工作原理、多谐振荡器的应用以及相关实例进行论述。

1. 555电路的组成和元件功能555电路由比较器、RS触发器、RS触发器、放大器和输出级等组成。

其中，比较器用于比较电荷电容（C）和外部电位（Vin）；RS触发器根据比较器输出来进行翻转；放大器负责缓冲比较器的输出；输出级调节放大器输出并驱动负载。

2. 工作原理当555电路的电源上电后，电容C开始通过R1和R2充电，直到其电压达到2/3的电源电压UVCC。

此时，比较器的正输入端电压大于负输入端电压，比较器输出为低电平，RS触发器的Q输出为高电平。

同时，电容C也通过R2和R1放电，直到电压降至1/3的电源电压LVCC。

此时，比较器的正输入端电压低于负输入端电压，比较器输出为高电平，RS触发器的Q输出为低电平。

在多谐振荡器中，R1和R2的取值决定了振荡器的频率，而电容C则决定了振荡器的频率范围。

可通过调节R1、R2或C的数值来改变振荡器的频率。

3. 多谐振荡器的应用多谐振荡器的应用广泛，特别是在电子产品中。

例如，它可以用作脉冲发生器、时钟发生器、音乐合成器等。

4. 相关实例以555电路为核心的自动灯控制器可以作为一个实例进行讨论。

该电路可通过调整电容C的数值来设置延迟时间，从而实现智能灯控制。

其工作原理如下：当灯的开关关闭时，555电路开始振荡，经过设置的延迟时间后输出高电平，从而驱动继电器吸合，使灯打开。

当灯的开关打开时，555电路停止振荡，继电器断开，灯熄灭。

总结：本文介绍了555电路多谐振荡器的工作原理。

通过比较器、触发器和放大器等元件之间的相互作用，实现多谐振荡器的频率控制并驱动输出。

相关实例展示了555电路在自动灯控制中的应用。

这种多谐振荡器的工作原理使其在电子产品中具有广泛的应用前景。

双音报警电路

1
&
2 U REF V 3 CC
1 2
uC t
U REF C
7
TD 1
11 U REF 23 VCC
uO
UOH UOL
t
救护车双音报 R1 10k 警电路
R2
IC1
R3 10k
IC2
+6V
100 F
7
8
4 3
R5 C3 10k 0.01 F R4 150k
7 8
4 3
100k
+
+
2 555 6 5 1
请在Powerpoint2002以上版本下运行本课件，否则可能出现声音与动作不同步和解说不能完成就中断的现象。自动播放后不要随意点击鼠标，否则会出现问题。
双音报警电路
由两级频率不同的多谐振荡器级联构成
555电路构成的多谐振荡器
8 R1 2
3 VCC
+VCC 4
R1
+VCC
7 8 4 3 5
0.01 F
5 6 2
&
Q
1
3
R2
+ C1
R2
uO
6 555 2
1
&
2 V 3 CC
uC
1 3
uC
t
V CCC 7
TD 1
1 V 3 CC
uO
UOH UOL
t
555电路构成的多谐振荡器
8 R1U R2
REF
+VCC 4
R1
+VCC
7 8 4 3 5
0.01 F
5 6 2
&
Q

双音调铃声发声器总结2

目录一设计的任务和要求二设计的方案选择与论证三双音调铃声发生器的具体方案四用Protel99画原理图与Proteus电路仿真1画原理图2电路仿真五电路的安装六实验结果七实验总结八仪器仪表清单九参考文献附录A:元件列表及555定时器的介绍附录B：原理图一设计的任务和要求1 设计任务双音调铃声发生器2 设计要求要求电路由两个集成定时器和阻容元件构成；电路可发出“滴—嘟”声响。

3 设计目的掌握555构成电路的实际应用。

通过双音调铃声发生熟悉用555构成的多谐振荡电路。

熟悉555时基电路控制端的功能和作用。

增强自己手动操作能力，练习掌握电烙铁的基本使用。

二设计的方案选择与论证双音调铃声发生器主要是通过555定时器构成的自激多谐振荡器产生的控制电压对不同频率的振荡信号的调制，从而通过扬声器产生不同频率的声音，即“滴嘟”的声音1 方案一TRIG2Q 3R 4CVolt 5THR6DIS7V C C8G N D1U1555TRIG2Q3R4CVolt 5THR6DIS7V C C8G N D1U2555R110kR2100kR310kR4150kR510kC20.01uF C4100uFC110uFVCC C30.01uF6VLS18Ω由两个555组成的双音调铃声发生器电路2 方案二TRIG2OUT34CVOLT 5THOLD6DISCHG 781RESET VCC GNDI555TRIG2OUT34CVOLT 5THOLD 6DISCHG 781RESET VCC GNDII 5554.7K R147K R2R54.7kR62.7KR310KR4100KC1100uC3100u C40.01uT 3AXC20.01uLS?SPEAKERVCCGND由两个555组成的双音调铃声发生器电路3 方案比较与选择由于方案一具有以下优点：集成元件与分立式元件相比较，集成元件的优势：1、元件制作方便快捷。

其将一个特定的功能集合在一起，供使用者使用，不必再花费过多的时间、精力。
