SAP2000钢结构设计常见问题

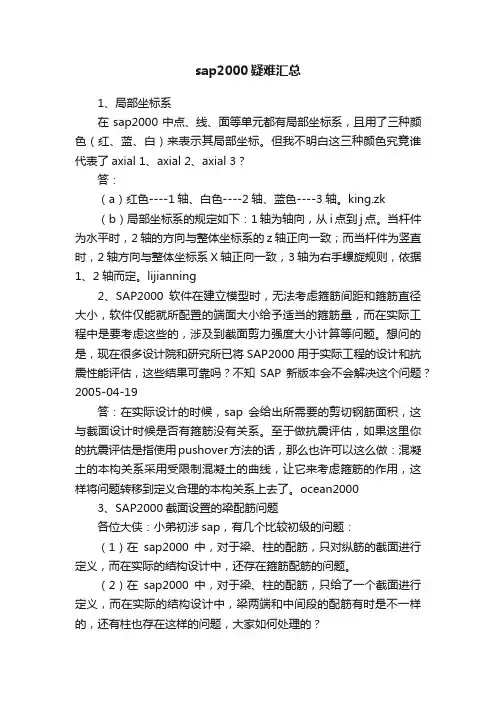

sap2000疑难汇总
sap2000疑难汇总1、局部坐标系在sap2000中点、线、面等单元都有局部坐标系，且用了三种颜色（红、蓝、白）来表示其局部坐标。
但我不明白这三种颜色究竟谁代表了axial 1、axial 2、axial 3？答：（a）红色----1轴、白色----2轴、蓝色----3轴。
king.zk（b）局部坐标系的规定如下：1轴为轴向，从i点到j点。
当杆件为水平时，2轴的方向与整体坐标系的z轴正向一致；而当杆件为竖直时，2轴方向与整体坐标系X轴正向一致，3轴为右手螺旋规则，依据1、2轴而定。
lijianning2、SAP2000软件在建立模型时，无法考虑箍筋间距和箍筋直径大小，软件仅能就所配置的端面大小给予适当的箍筋量，而在实际工程中是要考虑这些的，涉及到截面剪力强度大小计算等问题。
想问的是，现在很多设计院和研究所已将SAP2000用于实际工程的设计和抗震性能评估，这些结果可靠吗？不知SAP新版本会不会解决这个问题？2005-04-19答：在实际设计的时候，sap会给出所需要的剪切钢筋面积，这与截面设计时候是否有箍筋没有关系。
至于做抗震评估，如果这里你的抗震评估是指使用pushover方法的话，那么也许可以这么做：混凝土的本构关系采用受限制混凝土的曲线，让它来考虑箍筋的作用，这样将问题转移到定义合理的本构关系上去了。
ocean20003、SAP2000截面设置的梁配筋问题各位大侠：小弟初涉sap，有几个比较初级的问题：（1）在sap2000中，对于梁、柱的配筋，只对纵筋的截面进行定义，而在实际的结构设计中，还存在箍筋配筋的问题。
（2）在sap2000中，对于梁、柱的配筋，只给了一个截面进行定义，而在实际的结构设计中，梁两端和中间段的配筋有时是不一样的，还有柱也存在这样的问题，大家如何处理的？（3）在进行pushover推覆分析中，要设置塑性铰特性，sap2000给出了默认值，而实际的铰特性小弟认为应该对杆件进行试验，或者用专门的软件来计算，不知大家如何处理？如果用软件来计算，望能告知或者提供上来，不胜感激！（4）sap2000中进行动力时程分析用到的地震波，其文件格式是什么？地震波的时间间隔是多少？还是完全按照自己处理的地震波的时间间隔来定？答：（1）、sap2000在采用混凝土设计的时候会计算判断出所需要的纵筋和箍筋的面积，以结果的形式体现出来，定义截面的时候只是一个初始设置。
SAP2000在钢结构设计中的若干问题探讨
很小（ 正常情况是不可能的） 这个修正系数将是很大的， ， 计 算结果是不对的。 另外应该注意 ： 在模拟析架单元时不能将一根杆划分为 两个及以上的单元， 因为衔架单元只有一个自由度 ， 中间节 点在三维分析中将本来一个自由度投影为三个自由度 ， 两维 分析中将本来一个自由度投影为两个 自由度 ， 刚阵是奇 总 异的， 运行时不是除零计算中止就是得到大位移结果（ 因舍 入误差而不出现除零 ， 除一个很小的数得到大位移结果） 。
是考虑到某些特殊的结构（ 如波纹板） 分析的需要。
３ 关于索单元的模拟问题
ｃｖ ｆｎ ／ ０ ３一４一２ ： ｉｉ ａ ｓ２ ０ ｌ ７
Ｓ Ｐ００ Ａ ２０ 的刚性楼板需人工干预。 ３若是与其他软件作比较 ， ） 可按 丁 Ｓ Ｂ Ａ的分法， ｓ ｌ 用 ｈｌ ｅ
单元更好 ， 只是划分网格很麻烦。
种办法 ， 杆件的自重如何考虑 ， 是不是只能将杆件的自重设 为 。了？如果某个杆件中间作用有一个横向力如何办？
ＳＰ Ａ 是一个通用的结构分析程序 ， 在求杆系结构的内力 时， 程序编制是不会把结构区分为刚接还是铰接， 平面还是 三维 ， 这和 Ｓ Ｓ中的平面析架功能不一样。在 Ｓ Ｐ里所有 丁 Ａ 的杆件的每个节点一开始都有 ６ 个自由度（ 即考虑成三维刚 接）然后再根据自由度的是否释放来删除刚度矩阵中的项。 ， 如果自由度的删除不正确 ， 造成矩阵奇异 ， 结构就是可变的
SAP2000问题精华集
SAP2000问题精华集1、柱子的偏心在sap2000里如何输入？ ; T8 y# T可以利用插入点命令来实现，assign>frame/cable/tendon>insert point ' F: O7 D! L/ S6 V1 _/ ~; i) c2、 SAP2000设置的截面如果需要转个90度，在哪设置？选择构件，菜单－指定－框架/索/筋—局部坐标—90度，即可。
3、如何选择楼板单元类型？ ' q; X- g& U4 r4 o O6 c: z, A“壳”具有平面内以及平面外刚度，一般用于定义墙单元。
“膜”仅具有平面内刚度，一般用于定义楼板单元，起传递荷载的作用。
“板”仅具有平面外刚度，仅存在平面外变形。
对于面截面类型的选择，一定程度上要根据工程情况作出选择。
4、编辑菜单下的“分割面”和指定菜单下“面对象剖分选项”有什么区别？什么情况下要设定面对象剖分？ x/ }' X- M, f/ Y+ J# M“分割面”是把一个面对象分割为若干更小的面对象，可以再对其中某个面对象进行编辑（比如开洞、施加荷载等等）。
“面对象剖分”是对面对象的有限元划分，形成有限元分析的单元和节点。
对于膜属性的单元可以自动根据梁、墙位置进行剖分。
对于壳和板，需要人工设定剖分。
5、从Autocad导入SAP2000注意的问题（1）在SAP2000中输入曲线构件，可以用一段段短线组成，分的足够多，就达到曲线的效果。
方法：画曲线，用内接正多边形逼近。
3 K" A* s0 E/ ~' R. G! ?& R（2）在cad中绘图时，不能把图素放在0图层。
' r ]& I4 C2 r2 P$ L- Z: A（3）导入DXF文件，请注意用line绘制直线模拟弧线轴线，不能使用Polyline命令。
6 d; U6 Y$ f$ g% P+ Z（4）在CAD中画图应该定义一个画图的原点，这个原点要与CAD中的（0，0，0）重合，这样导入到SAP中时图形原点才会在SAP中的原点。
sap2000例题k抗弯钢架
16. 通过点击选择节点2。 17. 点击指定菜单 > 节点荷载 > 力 命令，显示 节点力 对话框。在此对话框：
在 荷载 域的 全局X轴向力 编辑框内输入 10。 点击 确定 按钮。
18. 点击 显示未变形形状 按钮 ，去除所有显示的节点力指定。
在 荷载 域的 全局X轴向力 编辑框内输入 40。
点击 确定 按钮。
14. 通过点击选择节点3。
mk:@MSITStore:G:\YunDownload\SAP2000案例.chm::/Example_Problems/Pr... 2016/4/23
例题 K
Page 5 of 6
15. 点击指定菜单 > 节点荷载 > 力 命令，显示 节点力 对话框。在此对话框：
Page 1 of 6
mk:@MSITStore:G:\YunDownload\SAP2000案例.chm::/Example_Problems/Pr... 2016/4/23
例题 K
Page 2 of 6
CSI 的解展示如下功能
从模板开始新模型 钢结构设计 无支撑长度比
例题K 解答
，显示 二维框架对话框。在此对话框：
在 二维框架类型 下拉菜单中选择 Portal（门式框架）。
在 层数 编辑框内输入3。
在 跨数 编辑框内输入3。
接受 层高 编辑框内的默认值12。
在 跨度 + (加号)，进入 框架属性 对话框。
点击 导入新属性 按钮，进入 导入框架截面属性 对话框。在 框架截面属性 下拉列表中 选择 Steel（钢材），点击 工字钢 按钮，进入 截面属性数据 对话框。
SAP2000问题
SAP2000问题SAP2000入门常见问题整理[精华]一、建模方面1、柱子的偏心在sap2000里如何输入？可以利用插入点命令来实现，assign>frame/cable/tendon>insert point2、在PKPM等软件可以将梁置于柱边，SAP200中如何设置？设置梁端刚域比较合理( End offset)。
3、SAP2000设置的截面如果需要转个90度，请问在哪设置？选择构件，菜单－指定－框架/索/筋—局部坐标—90度，即可。
4、如何选择楼板单元类型？“壳”具有平面内以及平面外刚度，一般用于定义墙单元。
“膜”仅具有平面内刚度，一般用于定义楼板单元，起传递荷载的作用。
“板”仅具有平面外刚度，仅存在平面外变形。
对于面截面类型的选择，一定程度上要根据工程情况作出选择。
5、编辑菜单下的“分割面”和指定菜单下“面对象剖分选项”有什么区别？什么情况下要设定面对象剖分？“分割面”是把一个面对象分割为若干更小的面对象，可以再对其中某个面对象进行编辑（比如开洞、施加荷载等等）。
“面对象剖分”是对面对象的有限元划分，形成有限元分析的单元和节点。
对于膜属性的单元可以自动根据梁、墙位置进行剖分。
对于壳和板，需要人工设定剖分。
6、从Autocad导入SAP2000注意的问题（1）在SAP2000中输入曲线构件，可以用一段段短线组成，分的足够多，就达到曲线的效果。
方法：画曲线，用内接正多边形逼近。
（2）在cad中绘图时，不能把图素放在0图层。
（3）导入DXF文件，请注意用line绘制直线模拟弧线轴线，不能使用Polyline命令。
（4）在CAD中画图应该定义一个画图的原点，这个原点要与CAD中的（0，0，0）重合，这样导入到SAP中时图形原点才会在SAP 中的原点。
7、网架建模时，螺栓球的质量如何考虑？设计网架时，螺栓球节点自重一般按照杆件重量的一定比例考虑，在SFCAD中一般考虑杆件重量的30%，MSTCAD中考虑25%，3D3S 中可以调整比例。
sap2000疑难汇总
sap2000疑难汇总1、局部坐标系在sap2000中点、线、面等单元都有局部坐标系，且用了三种颜色（红、蓝、白）来表示其局部坐标。
但我不明白这三种颜色究竟谁代表了axial 1、axial 2、axial 3？答：（a）红色----1轴、白色----2轴、蓝色----3轴。
king.zk（b）局部坐标系的规定如下：1轴为轴向，从i点到j点。
当杆件为水平时，2轴的方向与整体坐标系的z轴正向一致；而当杆件为竖直时，2轴方向与整体坐标系X轴正向一致，3轴为右手螺旋规则，依据1、2轴而定。
lijianning2、SAP2000软件在建立模型时，无法考虑箍筋间距和箍筋直径大小，软件仅能就所配置的端面大小给予适当的箍筋量，而在实际工程中是要考虑这些的，涉及到截面剪力强度大小计算等问题。
想问的是，现在很多设计院和研究所已将SAP2000用于实际工程的设计和抗震性能评估，这些结果可靠吗？不知SAP新版本会不会解决这个问题？2005-04-19答：在实际设计的时候，sap会给出所需要的剪切钢筋面积，这与截面设计时候是否有箍筋没有关系。
至于做抗震评估，如果这里你的抗震评估是指使用pushover方法的话，那么也许可以这么做：混凝土的本构关系采用受限制混凝土的曲线，让它来考虑箍筋的作用，这样将问题转移到定义合理的本构关系上去了。
ocean20003、SAP2000截面设置的梁配筋问题各位大侠：小弟初涉sap，有几个比较初级的问题：（1）在sap2000中，对于梁、柱的配筋，只对纵筋的截面进行定义，而在实际的结构设计中，还存在箍筋配筋的问题。
（2）在sap2000中，对于梁、柱的配筋，只给了一个截面进行定义，而在实际的结构设计中，梁两端和中间段的配筋有时是不一样的，还有柱也存在这样的问题，大家如何处理的？（3）在进行pushover推覆分析中，要设置塑性铰特性，sap2000给出了默认值，而实际的铰特性小弟认为应该对杆件进行试验，或者用专门的软件来计算，不知大家如何处理？如果用软件来计算，望能告知或者提供上来，不胜感激！（4）sap2000中进行动力时程分析用到的地震波，其文件格式是什么？地震波的时间间隔是多少？还是完全按照自己处理的地震波的时间间隔来定？答：（1）、sap2000在采用混凝土设计的时候会计算判断出所需要的纵筋和箍筋的面积，以结果的形式体现出来，定义截面的时候只是一个初始设置。
sap2000常见问题
几何性质及截面劲度
作用6种几何性质再加上材料性质以形成截面劲度，这些为： ·横截面积，a.截面的轴向劲度以a.el计算。 ·惯性矩i33,沿第3轴用于1-2平面的挠曲，惯性矩i22沿第3轴，用于1-3平
面的挠曲，截面应对的挠曲劲度为i33·el及i22·el。 ·扭转常数,j,截面的扭转劲度为j·gl2。 注：扭转常数与极惯性矩不同，除非是图形截面。 ·剪截面积as2及as3。对应于1-2及1-3平面的正向剪力，截面的正向剪
一、建模方面
1、柱子的偏心在sap2000里如何输入？ 可以利用插入点命令来实现，assign>frame/cable/tendon>insert point 2、在PKPM等软件可以将梁置于柱边，SAP200中如何设置？ 设置梁端刚域比较合理( End offset)。 3、SAP2000设置的截面如果需要转个90度，请问在哪设置？ 选择构件，菜单－指定－框架/索/筋—局部坐标—90度，即可。 4、如何选择楼板单元类型？ “壳”具有平面内以及平面外刚度，一般用于定义墙单元。“膜” 仅具有平面内刚度，一般用于定义楼板单元，起传递荷载的作用。 “板”仅具有平面外刚度，仅存在平面外变形。对于面截面类型 的选择，一定程度上要根据工程情况作出选择。
模型的其他坐标系的定义皆依赖整体坐标系。
局部坐标系
结构模型的第一部分（节点，单元或约束）皆使用其局部坐标去 定义性质，荷载及反应。局部坐标系轴以1，2，3表示。通常局 部坐标系从节点到节点，单元到单元及约束到约束皆可不相同。
局部坐标系无朝上方向，但是节点及单元局部坐标系的定义依照 整体向上+Z方向。
(1) 无支撑长度比(主)/ 无支撑长度比(次，LT 此项功能主要是用于钢梁设计。 由于钢梁强轴(major axis) 受弯时，一侧的翼板受压，另一侧受拉。受压侧的翼板可能 发生LTB(Lateral torsional buckling)，故有必要将其束制， 降低钢梁此类破坏。程序所提及的minor LTB指的就是计算钢 梁强度时的侧向无支撑长度系数，计算侧向无支撑长度时， 是以杆件全长为基准，再乘以LTB系数。） 至于LTB系数的大小取值必须视钢梁受压侧束制条件而定， 一般钢梁（次梁）若与RC楼板或Deck板由shear stud 接合一 起时，由于此类钢梁一般是剪力接头，故受压侧于上缘，因 此shear stud的设置将可有效避免LTB，所以在程序中可设一 个合理值，一般可以取0.1~0.2。但若是主梁，则必须视次梁 配置的状况而定，程序中主梁的LTB系数是其支撑的次梁最大 间距与主梁全长的比值。 (2) 有效长度系数(Mue主)/ 有效长度系数(Mue次) 该参数用于确定构件的计算长度系数，由于程序自动计算 的计算长度系数有时候不太准确，因此需要我们自己根据钢 结构设计规范中附录D手算计算长度系数，作以调整。 (3) ignore b/t slenderness? 该参数用于验算构件局部稳定的构造要求。
SAP2000常见问题
SAP2000常见问题1，荷载工况(loadcae):是对各种荷载类型的定义（define），然后通过指定(aign)建立模型中空间分布的力、位移或其他作用(例如：温度)。
这仅仅是建立了作用，荷载工况本身不在结构上产生响应。
2，分析工况（analyicae）:是定义荷载作用方式（静力或动力）、结构的响应方式（线性或非线性）、分析方法（模态分析法或直接积分法）。
分析工况中包含荷载工况，分析工况可以对应一个荷载工况，也，可以是荷载的组合（多点风荷载、多维地震动）。
运行分析工况才能得到结构关于荷载的响应。
1.时程分析时用EI波，原始记录的波一般是以重力加速度g为单位，它的峰值为0.341g,也就是0.341某9.8m/2.而你ap的单位用的是N/mm/,也就是你的单位与原始波的单位相差1000某9.8个单位，那么你的系数要输入9800。
如果你ap的单位为N/m/，那么你的系数取9.8即可。
2.规程中的8度罕遇要求是400g，这个g是单位gal的缩写字母，它的单位是cm/2。
实际上就是0.4个重力加速度。
即400gal＝0.4g，考虑第1点，那么你的系数应该取1000某9.8某（0.4/0.341）＝11495.6。
3.定义时程函数时，单位无所谓，只要你的系数对应好就可以。
注：ap输入的地震函数本身是没有单位的，它的单位随着你ap的右下角的单位走的。
所以才需要将这个单位和原始波单位对应。
1，将索得抗弯刚度设为极小值。
2，需作索的非线性分析，在作索得非线性分析需要打开大变形得选项。
3，加载需要分步加载，先加载预应力，再加载其它荷载。
4，在v9版本里面，可以直接用应变来直接模拟预应力，不用降温也可以。
算出来得结果跟手算得结果基本是一致得，所以用ap2000来分析索是完全实用得，也是准确的。
扭转与振型耦联基本概念解释看来大家误解了结构扭转和振型耦联的意思，结构扭转是结构的固有属性，如果是三维结构分析软件，都会考虑扭转效应的，如Rz，完全对称规则的结构（即质心和刚心重合，也有扭转振型，只不过振型是完全解耦的），如果作用的荷载不通过质心，一样可以造成结构扭转效应。
SAP2000问题
SAP2000入门常见问题整理[精华]一、建模方面1、柱子的偏心在sap2000里如何输入？可以利用插入点命令来实现，assign>frame/cable/tendon>insert point2、在PKPM等软件可以将梁置于柱边，SAP200中如何设置？设置梁端刚域比较合理( End offset)。
3、SAP2000设置的截面如果需要转个90度，请问在哪设置？选择构件，菜单－指定－框架/索/筋—局部坐标—90度，即可。
4、如何选择楼板单元类型？“壳”具有平面内以及平面外刚度，一般用于定义墙单元。
“膜”仅具有平面内刚度，一般用于定义楼板单元，起传递荷载的作用。
“板”仅具有平面外刚度，仅存在平面外变形。
对于面截面类型的选择，一定程度上要根据工程情况作出选择。
5、编辑菜单下的“分割面”和指定菜单下“面对象剖分选项”有什么区别？什么情况下要设定面对象剖分？“分割面”是把一个面对象分割为若干更小的面对象，可以再对其中某个面对象进行编辑（比如开洞、施加荷载等等）。
“面对象剖分”是对面对象的有限元划分，形成有限元分析的单元和节点。
对于膜属性的单元可以自动根据梁、墙位置进行剖分。
对于壳和板，需要人工设定剖分。
6、从Autocad导入SAP2000注意的问题（1）在SAP2000中输入曲线构件，可以用一段段短线组成，分的足够多，就达到曲线的效果。
方法：画曲线，用内接正多边形逼近。
（2）在cad中绘图时，不能把图素放在0图层。
（3）导入DXF文件，请注意用line绘制直线模拟弧线轴线，不能使用Polyline命令。
（4）在CAD中画图应该定义一个画图的原点，这个原点要与CAD中的（0，0，0）重合，这样导入到SAP中时图形原点才会在SAP 中的原点。
7、网架建模时，螺栓球的质量如何考虑？设计网架时，螺栓球节点自重一般按照杆件重量的一定比例考虑，在SFCAD中一般考虑杆件重量的30%，MSTCAD中考虑25%，3D3S 中可以调整比例。
sap2000 疑难汇总
1、局部坐标系在sap2000中点、线、面等单元都有局部坐标系，且用了三种颜色（红、蓝、白）来表示其局部坐标。
但我不明白这三种颜色究竟谁代表了axial 1、axial 2、axial 3？答：（a）红色----1轴、白色----2轴、蓝色----3轴。
king.zk（b）局部坐标系的规定如下：1轴为轴向，从i点到j点。
当杆件为水平时，2轴的方向与整体坐标系的z轴正向一致；而当杆件为竖直时，2轴方向与整体坐标系X轴正向一致，3轴为右手螺旋规则，依据1、2轴而定。
lijianning2、SAP2000软件在建立模型时，无法考虑箍筋间距和箍筋直径大小，软件仅能就所配置的端面大小给予适当的箍筋量，而在实际工程中是要考虑这些的，涉及到截面剪力强度大小计算等问题。
想问的是，现在很多设计院和研究所已将SAP2000用于实际工程的设计和抗震性能评估，这些结果可靠吗？不知SAP新版本会不会解决这个问题？2005-04-19答：在实际设计的时候，sap会给出所需要的剪切钢筋面积，这与截面设计时候是否有箍筋没有关系。
至于做抗震评估，如果这里你的抗震评估是指使用pushover方法的话，那么也许可以这么做：混凝土的本构关系采用受限制混凝土的曲线，让它来考虑箍筋的作用，这样将问题转移到定义合理的本构关系上去了。
ocean20003、SAP2000截面设置的梁配筋问题各位大侠：小弟初涉sap，有几个比较初级的问题：（1）在sap2000中，对于梁、柱的配筋，只对纵筋的截面进行定义，而在实际的结构设计中，还存在箍筋配筋的问题。
（2）在sap2000中，对于梁、柱的配筋，只给了一个截面进行定义，而在实际的结构设计中，梁两端和中间段的配筋有时是不一样的，还有柱也存在这样的问题，大家如何处理的？（3）在进行pushover推覆分析中，要设置塑性铰特性，sap2000给出了默认值，而实际的铰特性小弟认为应该对杆件进行试验，或者用专门的软件来计算，不知大家如何处理？如果用软件来计算，望能告知或者提供上来，不胜感激！（4）sap2000中进行动力时程分析用到的地震波，其文件格式是什么？地震波的时间间隔是多少？还是完全按照自己处理的地震波的时间间隔来定？答：（1）、sap2000在采用混凝土设计的时候会计算判断出所需要的纵筋和箍筋的面积，以结果的形式体现出来，定义截面的时候只是一个初始设置。
SAP2000常见问题
121个SAP2000常见问题（整理自官方，新手、入门、想学的看）01、问：右下角下拉菜单中的“Global” 指的是什么？2006/12/7答：它指的是当前显示的坐标系。
在同一个模型中用户可以建立多个坐标系，可以是笛卡尔坐标系或者柱坐标系。
如果用户定义了多个坐标系，那么可以在SAP2000屏幕右下角的默认为“Global”的下拉菜单中进行切换。
02、问：怎样改变颜色的显示呢？2006/12/7答：点击选项>颜色，选择显示或者输出来改变颜色。
03、问：能够随时改变单位制么？2006/12/7答：可以点击右下角的下拉菜单，也可以在单独的选项对话框中，随时都能够改变单位制。
程序可以在不同单位制间转换。
但请注意，程序总是按初始的单位制保存文件。
04、问：怎样控制工具栏中显示的按钮？2006/12/7答：点击顶部标题栏中的箭头指示或者边上左侧标题栏中的箭头指示，可以删除或者添加下面的按钮。
05、问：能够移动工具栏中的按钮么？2006/12/7答：当然可以——拖住工具栏的双线指示位置，可以移动到不同的位置处，或者可以完全的关闭它。
06、问：如何设置一个窗口显示？2006/12/7答：点击选项>窗口>一个窗口。
程序能够显示从一个到四个窗口。
07、问：不用模板来建模，需要定义轴网么？2006/12/7答：一般来说是需要的！一个考虑周全的轴网系统将会大大的提高建模的速度，并且在图形查看（可以查看平面视图或者任意轴的立面图）的时候能够提供更多的选择。
通常通过捕捉轴网能够很快的绘制线对象或者壳面对象。
在任何时候都可以对轴网进行修改、添加和删除。
08、问：如果偶尔选错一个对象，该如何去掉它？2006/12/7答：简单的再次单击这个对象来去掉它，或者点击清除选择按钮…clr‟来去掉全部所选的对象。
注意到与这个按钮相邻的还有两个相关按钮，一个是…ps‟按钮来获取前一次选择；一个是‟ all‟按钮来选择全部点、线、面。
Sap常见问题整理2
--------------- 重要--------------- 还没看懂1、局部坐标系在sap2000中点、线、面等单元都有局部坐标系，且用了三种颜色（红、蓝、白）来表示其局部坐标。
但我不明白这三种颜色究竟谁代表了axial 1、axial 2、axial 3？答：（a）红色----1轴、白色----2轴、蓝色----3轴。
king.zk（b）局部坐标系的规定如下：1轴为轴向，从i点到j点。
当杆件为水平时，2轴的方向与整体坐标系的z轴正向一致；而当杆件为竖直时，2轴方向与整体坐标系X轴正向一致，3轴为右手螺旋规则，依据1、2轴而定。
lijianning2、SAP2000软件在建立模型时，无法考虑箍筋间距和箍筋直径大小，软件仅能就所配置的端面大小给予适当的箍筋量，而在实际工程中是要考虑这些的，涉及到截面剪力强度大小计算等问题。
想问的是，现在很多设计院和研究所已将SAP2000用于实际工程的设计和抗震性能评估，这些结果可靠吗？不知SAP新版本会不会解决这个问题？2005-04-19答：在实际设计的时候，sap会给出所需要的剪切钢筋面积，这与截面设计时候是否有箍筋没有关系。
至于做抗震评估，如果这里你的抗震评估是指使用pushover方法的话，那么也许可以这么做：混凝土的本构关系采用受限制混凝土的曲线，让它来考虑箍筋的作用，这样将问题转移到定义合理的本构关系上去了。
ocean20003、SAP2000截面设置的梁配筋问题各位大侠：小弟初涉sap，有几个比较初级的问题：（1）在sap2000中，对于梁、柱的配筋，只对纵筋的截面进行定义，而在实际的结构设计中，还存在箍筋配筋的问题。
（2）在sap2000中，对于梁、柱的配筋，只给了一个截面进行定义，而在实际的结构设计中，梁两端和中间段的配筋有时是不一样的，还有柱也存在这样的问题，大家如何处理的？（3）在进行pushover推覆分析中，要设置塑性铰特性，sap2000给出了默认值，而实际的铰特性小弟认为应该对杆件进行试验，或者用专门的软件来计算，不知大家如何处理？如果用软件来计算，望能告知或者提供上来，不胜感激！（4）sap2000中进行动力时程分析用到的地震波，其文件格式是什么？地震波的时间间隔是多少？还是完全按照自己处理的地震波的时间间隔来定？答：（1）、sap2000在采用混凝土设计的时候会计算判断出所需要的纵筋和箍筋的面积，以结果的形式体现出来，定义截面的时候只是一个初始设置。
多位高手sap2000疑难问题总结
多位高手sap2000疑难问题总结1、局部坐标系在sap2000中点、线、面等单元都有局部坐标系，且用了三种颜色（红、蓝、白）来表示其局部坐标。
但我不明白这三种颜色究竟谁代表了axial 1、axial 2、axial 3？答：（a）红色----1轴、白色----2轴、蓝色----3轴。
king.zk（b）局部坐标系的规定如下：1轴为轴向，从i点到j点。
当杆件为水平时，2轴的方向与整体坐标系的z轴正向一致；而当杆件为竖直时，2轴方向与整体坐标系X轴正向一致，3轴为右手螺旋规则，依据1、2轴而定。
lijianning2、SAP2000软件在建立模型时，无法考虑箍筋间距和箍筋直径大小，软件仅能就所配置的端面大小给予适当的箍筋量，而在实际工程中是要考虑这些的，涉及到截面剪力强度大小计算等问题。
想问的是，现在很多设计院和研究所已将SAP2000用于实际工程的设计和抗震性能评估，这些结果可靠吗？不知SAP新版本会不会解决这个问题？2005-04-19答：在实际设计的时候，sap会给出所需要的剪切钢筋面积，这与截面设计时候是否有箍筋没有关系。
至于做抗震评估，如果这里你的抗震评估是指使用pushover方法的话，那么也许可以这么做：混凝土的本构关系采用受限制混凝土的曲线，让它来考虑箍筋的作用，这样将问题转移到定义合理的本构关系上去了。
ocean20003、SAP2000截面设置的梁配筋问题各位大侠：小弟初涉sap，有几个比较初级的问题：（1）在sap2000中，对于梁、柱的配筋，只对纵筋的截面进行定义，而在实际的结构设计中，还存在箍筋配筋的问题。
（2）在sap2000中，对于梁、柱的配筋，只给了一个截面进行定义，而在实际的结构设计中，梁两端和中间段的配筋有时是不一样的，还有柱也存在这样的问题，大家如何处理的？（3）在进行pushover推覆分析中，要设置塑性铰特性，sap2000给出了默认值，而实际的铰特性小弟认为应该对杆件进行试验，或者用专门的软件来计算，不知大家如何处理？如果用软件来计算，望能告知或者提供上来，不胜感激！（4）sap2000中进行动力时程分析用到的地震波，其文件格式是什么？地震波的时间间隔是多少？还是完全按照自己处理的地震波的时间间隔来定？答：（1）、sap2000在采用混凝土设计的时候会计算判断出所需要的纵筋和箍筋的面积，以结果的形式体现出来，定义截面的时候只是一个初始设置。
SAP2000常见问题(武汉报告会)
• 用体束缚模拟节点板
• 施加隔板束缚
• 不施加隔板束缚
北京金土木软件技术有限公司
Beijing Civil King Software Technology Co.,Ltd.
面对象的分割与剖分
面对象的分割：一般是为了建模的需要将一个面对象分割成 多个面对象，以实现作为面对象的功能，比如剪力墙开洞。
北京金土木软件技术有限公司
Beijing Civil King Software Technology Co.,Ltd.
视图控制及定义命名视图
三维视图是投影关系 ，灵活设置xy，xz，yz的三维 视图 ，平面的效果却显示了更多的对象；
定义命名视图可以实现目标对象的快速查看。
北京金土木软件技术有限公司
Beijing Civil King Software Technology Co.,Ltd.
如何在程序中考虑结构的初始缺陷？
SAP2000中通过“修改未变形几何”来考虑带有初 始缺陷的结构。
修改未变形几何：自动将某工况下的变形几何按一定 的比例系数添加到当前结构中，修改原先的未变形几 何模型，然后基于无应力的变形后几何再进行分析。
北京金土木软件技术有限公司
Beijing Civil King Software Technology Co.,Ltd.
合理利用初始化模板
楼梯、仓筒、异型构件、塔架、管和板……
北京金土木软件技术有限公司
Beijing Civil King Software Technology Co.,Ltd.
北京金土木软件技术有限公司
Beijing Civil King Software Technology Co.,Ltd.
sap2000问题解答
以下问题收集整理自北京金土木官方，适合新手及有疑难杂症的朋友们查看，版权也在官方。
由于是官方，其权威性高于网上流传的那些疑难解答类的文档，希望大家有问题时先看看这里面的内容。
另外，由于SAP2000的版本在不断更新，有些老版本中的问题在新版本中已经得到了修正，因此看问题时注意看提出问题的时间。
01、问：右下角下拉菜单中的“Global” 指的是什么？2006/12/7答：它指的是当前显示的坐标系。
在同一个模型中用户可以建立多个坐标系，可以是笛卡尔坐标系或者柱坐标系。
如果用户定义了多个坐标系，那么可以在SAP2000屏幕右下角的默认为“Global”的下拉菜单中进行切换。
02、问：怎样改变颜色的显示呢？2006/12/7答：点击选项>颜色，选择显示或者输出来改变颜色。
03、问：能够随时改变单位制么？2006/12/7答：可以点击右下角的下拉菜单，也可以在单独的选项对话框中，随时都能够改变单位制。
程序可以在不同单位制间转换。
但请注意，程序总是按初始的单位制保存文件。
04、问：怎样控制工具栏中显示的按钮？2006/12/7答：点击顶部标题栏中的箭头指示或者边上左侧标题栏中的箭头指示，可以删除或者添加下面的按钮。
05、问：能够移动工具栏中的按钮么？2006/12/7答：当然可以——拖住工具栏的双线指示位置，可以移动到不同的位置处，或者可以完全的关闭它。
06、问：如何设置一个窗口显示？2006/12/7答：点击选项>窗口>一个窗口。
程序能够显示从一个到四个窗口。
07、问：不用模板来建模，需要定义轴网么？2006/12/7答：一般来说是需要的！一个考虑周全的轴网系统将会大大的提高建模的速度，并且在图形查看（可以查看平面视图或者任意轴的立面图）的时候能够提供更多的选择。
通常通过捕捉轴网能够很快的绘制线对象或者壳面对象。
在任何时候都可以对轴网进行修改、添加和删除。
08、问：如果偶尔选错一个对象，该如何去掉它？2006/12/7答：简单的再次单击这个对象来去掉它，或者点击清除选择按钮…clr‟来去掉全部所选的对象。
sap2000-常见问题解决(含Sap2000精华贴摘录)
Sap2000常见问题1 问：能够移动工具栏中的按钮么？答：当然可以——拖住工具栏的双线指示位置，可以移动到不同的位置处，或者可以完全的关闭它。
2 问：如果偶尔选错一个对象，该如何去掉它？答：简单的再次单击这个对象来去掉它，或者点击清除选择按钮‘clr’来去掉全部所选的对象。
注意到与这个按钮相邻的还有两个相关按钮，一个是‘ps’按钮来获取前一次选择；一个是’all’按钮来选择全部点、线、面。
3 问：右下角下拉菜单中的“Global”指的是什么？答：它指的是当前显示的坐标系。
在同一个模型中用户可以建立多个坐标系，可以是笛卡尔坐标系或者柱坐标系。
如果用户定义了多个坐标系，那么可以在SAP2000 屏幕右下角的默认为“Global”的下拉菜单中进行切换。
4 问：如何显示构件的局部坐标轴？答：点击视图>设置建筑视图选项，在对话框中勾选框架/索/钢束前面的局部坐标轴选项，可以显示红、白、蓝三个颜色的箭头，代表1,2,3 轴。
参考美国国旗的颜色来记住这个是有效的方法，红色对应１轴；白色对应２轴；蓝色对应３轴。
请注意这个视图菜单>设置建筑视图选项命令，设置局部坐标轴的显示不仅适用于框架对象，也适用于节点、壳面及连接对象。
5 问：如何改变构件的长度？答：在要改变构件的端点处点击鼠标右键，然后在弹出的点信息对话框中编辑构件端点要移动到的位置的坐标。
6 问：如何改变框架单元的截面属性？答：首先，选择框架单元，点击指定>框架/索/筋>框架截面，选择新的截面属性。
如果在左侧的截面属性菜单中没有看到需要的截面，那么可以用‘Import（导入）’下拉菜单，能够导入标准的型钢截面（Chinese.pro文件为中国型钢库文件）。
也可以选择‘Add（添加）’。
可以添加任意材料的非标准截面、截面设计器截面、变截面以及自动截面选择列表。
7 问：导入AutoCAD 生成的.dxf文件时，需要注意那些问题？答：(1)要导入的对象不能位于0层；(2)模型中最好用直线来简化模型，不能包含多义线；(3)导入时注意选择合适的单位，初始单位与导入时的单位要统一；(4)CAD 通常的操作平面为x-y平面，导入CAD平面图时，SAP中向上方向为z 方向，导入CAD 立面图时，注意将向上的方向指定为y向。
sap2000-常见问题解决（含Sap2000精华贴摘录）
sap2000-常见问题解决（含Sap2000精华贴摘录）Sap2000常见问题1 问：能够移动工具栏中的按钮么？答：当然可以——拖住工具栏的双线指示位置，可以移动到不同的位置处，或者可以完全的关闭它。
2 问：如果偶尔选错一个对象，该如何去掉它？答：简单的再次单击这个对象来去掉它，或者点击清除选择按钮…clr?来去掉全部所选的对象。
注意到与这个按钮相邻的还有两个相关按钮，一个是…ps?按钮来获取前一次选择；一个是?all?按钮来选择全部点、线、面。
3 问：右下角下拉菜单中的“Global”指的是什么？答：它指的是当前显示的坐标系。
在同一个模型中用户可以建立多个坐标系，可以是笛卡尔坐标系或者柱坐标系。
如果用户定义了多个坐标系，那么可以在SAP2000 屏幕右下角的默认为“Global”的下拉菜单中进行切换。
4 问：如何显示构件的局部坐标轴？答：点击视图>设置建筑视图选项，在对话框中勾选框架/索/钢束前面的局部坐标轴选项，可以显示红、白、蓝三个颜色的箭头，代表1,2,3 轴。
参考美国国旗的颜色来记住这个是有效的方法，红色对应１轴；白色对应２轴；蓝色对应３轴。
请注意这个视图菜单>设置建筑视图选项命令，设置局部坐标轴的显示不仅适用于框架对象，也适用于节点、壳面及连接对象。
5 问：如何改变构件的长度？答：在要改变构件的端点处点击鼠标右键，然后在弹出的点信息对话框中编辑构件端点要移动到的位置的坐标。
6 问：如何改变框架单元的截面属性？答：首先，选择框架单元，点击指定>框架/索/筋>框架截面，选择新的截面属性。
如果在左侧的截面属性菜单中没有看到需要的截面，那么可以用…Import（导入）?下拉菜单，能够导入标准的型钢截面（Chinese.pro文件为中国型钢库文件）。
也可以选择…Add（添加）?。
可以添加任意材料的非标准截面、截面设计器截面、变截面以及自动截面选择列表。
7 问：导入AutoCAD 生成的.dxf文件时，需要注意那些问题？答：(1)要导入的对象不能位于0层；(2)模型中最好用直线来简化模型，不能包含多义线；(3)导入时注意选择合适的单位，初始单位与导入时的单位要统一；(4)CAD 通常的操作平面为x-y平面，导入CAD平面图时，SAP 中向上方向为z 方向，导入CAD 立面图时，注意将向上的方向指定为y向。
sap2000-常见问题解决(含Sap2000精华贴摘录)汇总
Sap2000常见问题1 问：能够移动工具栏中的按钮么？答：当然可以——拖住工具栏的双线指示位置，可以移动到不同的位置处，或者可以完全的关闭它。
2 问：如果偶尔选错一个对象，该如何去掉它？答：简单的再次单击这个对象来去掉它，或者点击清除选择按钮‘clr’来去掉全部所选的对象。
注意到与这个按钮相邻的还有两个相关按钮，一个是‘ps’按钮来获取前一次选择；一个是’all’按钮来选择全部点、线、面。
3 问：右下角下拉菜单中的“Global”指的是什么？答：它指的是当前显示的坐标系。
在同一个模型中用户可以建立多个坐标系，可以是笛卡尔坐标系或者柱坐标系。
如果用户定义了多个坐标系，那么可以在SAP2000 屏幕右下角的默认为“Global”的下拉菜单中进行切换。
4 问：如何显示构件的局部坐标轴？答：点击视图>设置建筑视图选项，在对话框中勾选框架/索/钢束前面的局部坐标轴选项，可以显示红、白、蓝三个颜色的箭头，代表1,2,3 轴。
参考美国国旗的颜色来记住这个是有效的方法，红色对应１轴；白色对应２轴；蓝色对应３轴。
请注意这个视图菜单>设置建筑视图选项命令，设置局部坐标轴的显示不仅适用于框架对象，也适用于节点、壳面及连接对象。
5 问：如何改变构件的长度？答：在要改变构件的端点处点击鼠标右键，然后在弹出的点信息对话框中编辑构件端点要移动到的位置的坐标。
6 问：如何改变框架单元的截面属性？答：首先，选择框架单元，点击指定>框架/索/筋>框架截面，选择新的截面属性。
如果在左侧的截面属性菜单中没有看到需要的截面，那么可以用‘Import（导入）’下拉菜单，能够导入标准的型钢截面（Chinese.pro文件为中国型钢库文件）。
也可以选择‘Add（添加）’。
可以添加任意材料的非标准截面、截面设计器截面、变截面以及自动截面选择列表。
7 问：导入AutoCAD 生成的.dxf文件时，需要注意那些问题？答：(1)要导入的对象不能位于0层；(2)模型中最好用直线来简化模型，不能包含多义线；(3)导入时注意选择合适的单位，初始单位与导入时的单位要统一；(4)CAD 通常的操作平面为x-y平面，导入CAD平面图时，SAP中向上方向为z 方向，导入CAD 立面图时，注意将向上的方向指定为y向。
sap2000问答
sap2000问答sap2000 精华贴（来自唯唯结构论坛）sap2000默认杆件间刚接？RESTRAINT是指我们常说的支座约束条件和边界条件；CONSTRAINT是指节点情况，或者说是不同单元间的相互约束，如节点刚接、铰接等等。
SAP2000中隐含为每个节点刚接，如要设成铰接要用此菜单释放各个方向的弯矩。
简单的说，restrain是节点约束情况的意思，比如：铰结，刚结等等。
而constrain 是表示节点间相互关系，也可以理解为主从关系，比如：保持在同一平面内变形，保持在某一方向上位移一致等等。
在空间框架分析中，如何考虑楼板的作用？如果你想考虑刚性楼板作用的话，SAP2000中有一种“刚片约束”（diaphram constraint）最适合。
如果想考虑弹性楼板作用的话，只有用SHELL或PLATE单元模拟楼板，这样还可以自动传递板上的荷载，只不过模型复杂很多E文高手帮忙[精华]Section Cuts... 截面剖切（用于给出该截面合力）Draw Developed Elevation Definition... （可以转弯的结构立面图，亦可作广义截面）Rigid Diaphragm... （平面内刚度无限大楼板）Floor-Type Area Object Options... （楼板类别，用于倒竖向荷载）Integrated Strip Forces... （综合板带内力）View/Revise Overwrites... （显示/修改设计参数）Make Auto Select Section Null... （建立自动设计设计截面库，用于钢结构）Reset All Steel Overwrites... （重置钢结构设计参数）Overwrite Frame Design Procedure... （重置杆件设计布骤）Overwrite Wall Design Procedure... （重置剪力墙设计布骤）Show Bounding Plane （显示工作平面)Show Crosshairs （显示十字丝）大家在用ANSYS和SAP2Y时用什么单元模拟剪力墙？＊墙单元可以被夹在两立柱中间。
