发电机组黑启动试验方案
电厂黑启动方案及其系统试验
0引言黑启动是指整个电网因故障停运后 , 不依靠外部网络帮助 , 通过系统中具有自启动能力机组的启动 , 带动无自启动能力的机组 , 逐渐扩大系统恢复范围 , 最终实现整个系统的恢复 [1]。
随着各大区域电网的容量不断增大和系统互联的日趋普遍 , 电力系统运行、操作、维护的复杂性不断增大 , 发生大面积停电事故的潜在危险也在增大 , 并且不乏惨痛的教训 , 对国民经济和人民生活造成极大损害 [2-5]。
近年来 , 虽然贵州电网随着“ 西电东送”工程的深入 , 网架结构和安全稳定水平得到了很大提高 , 但是遇到严重故障时(例如严重自然灾害、多重复杂故障、受端失去大电源、主要联络线开关不正确动作或继电保护及安全稳定自动装置不正确动作等仍有可能引发系统的连锁反应 , 最终导致系统大面积停电。
因此 , 对网内黑启动电源点的研究尤为必要。
引子渡电厂黑启动电源试验是继乌江电厂、东风电厂黑启动试验成功后贵州电网第 3个黑启动电源点试验 , 同时也是贵州电网首次接带部分负荷的黑启动电源点试验 , 所以对引子渡电厂黑启动方案及其系统试验研究十分必要。
1引子渡电厂黑启动方案依据进行黑启动 , 首先保证有可靠的启动电源 , 水电机组作为启动电源最为方便 , 与火电机组相比较 , 水电机组的启动过程较快。
从机组启动速度、调节系统特性及可持续供电时间看 , 引子渡电厂是比较理想的黑启动电源点。
1.1黑启动范围引子渡电厂是贵州首批“ 西电东送”重点项目之一 , 于 2003年 7月建成投产 , 总装机 3×120MW 。
本次试验主要是检查引子渡电厂柴油机组自启动能力、引子渡电厂机组对引两Ⅰ回和两所屯变 1号变零起升压以及地区电网负荷的恢复。
模拟引子渡电厂在全停的情况下通过柴油机自启动来恢复厂用电 , 继而恢复部分地区负荷。
引子渡电厂黑启动带负荷试验地区网架图如图 1所示。
1.2过电压及自励磁问题发电机带空载线路 , 其容性参数与发电机感抗满足系统参数谐振条件时 (即线路容抗小于或等于发电机、变压器感抗就可能引起参数共振 , 此时发电机励磁电流很小 , 甚至为零 , 在发电机剩磁和电容电流助磁作用下 , 发电机机端电压和电流幅值会急剧上升。
黑启动方案
德平电厂黑启动方案(讨论稿)
1、机组正常运行中厂用电失去后。
2、汽机专业检查汽机转速下降，高中压主汽门调门关闭，直流油泵联启正常。
3、如果出现汽机超速，立即破坏真空。
4、电气专业启动柴油发电机组，恢复保安段供电
5、锅炉安全门动作。
同时关闭锅炉连排、定排手动门和锅炉各采样手动门，减小汽水损失。
6、切除各转机联锁，并在DCS上确认各转机跳闸信号。
7、接值长令柴油发电机启动正常，厂用电恢复。
8、锅炉启动仪用空压机一台，分别启动A、B一次风机稀油站油泵一台，就地检查一次风机轴承无异音。
9、汽机将直流油泵切换为交流油泵，启动顶轴油泵一台，适时投入盘车系统。
10、启动轴加风机，调整轴封压力，保证轴封系统正常。
11、根据值长调度依次启动循环水泵、凝结水泵、给水泵。
12、汽机专业启动给水泵前，锅炉专业必须解列过热器减温水。
13、待汽机恢复正常补水，接汽机值班员通知后锅炉根据汽包水位情况开始补水。
（若汽包水位计无水位显示，进行就地水位计叫水，若叫出水位，可直接小流量上水，若无水位汇报值长，根据值长调度是否上水。
）
14、汽机、锅炉根据情况调整各调门、电动门至正常位置。
（汽机热
备、锅炉压火）
15、待锅炉汽包水位可见后，开始正常补水至正常，并控制主汽压力下降速度，防止压力下降过快。
16、根据需要启动一台检修用空压机、疏灰用空压机，逐步恢复锅炉疏灰。
17、检查各系统、设备正常，汇报值长锅炉具备热态启动条件。
18、接值长令锅炉热态启动。
19、锅炉热态启动正常，各参数正常，汽机冲转，重新并网带负荷。
黑启动试验方案
水电站机组黑启动试验方案目录1 试验目的和依据 (1)2 黑启动定义 (1)3 试验机组参数 (1)4 试验准备及试验条件 (3)5 黑启动试验内容及步骤 (7)6 试验组织与分工 (9)7 安全措施及安全注意事项 (10)8 试验计划时间及参加人员 (11)9 试验附图 (12)1 试验目的和依据为防范各种人为及自然灾害或电网设备故障等意外因素造成电网大面积停电，同时造成水电站全站失压时，电网做到迅速的、有序的正确处理事故以及快速恢复水电站的厂用交流电实现对电网送电，最大程度降低电网停电造成的损失。
根据国家发改委《关于落实电力安全和应急措施有关问题紧急通知》的通知，通过对水电站机组进行黑启动试验，测试机组黑启动特征参数，检验机组黑启动安全条件和调速器在小系统中的运行性能，从而验证机组的黑启动能力，以保证在发生电网瓦解事故情况下能够安全、快速启动水电站机组，在保证水电站大坝、厂房、机组等的安全前提下有序快速对电网恢复送电。
2 黑启动定义电网黑启动是指整个电网（或局部电网）系统因故障停运后，不依赖别的网络帮助，通过系统中具有自启动能力的发电机组的启动，带动无自启动能力的发电机组，逐渐扩大系统恢复供电范围，最终实现整个系统供电的恢复。
水电站黑启动是指机组在无400 V厂用电情况下，依DC220V 电源迅速完成机组自启动，对内恢复厂用电，并配合调度对电网安全恢复。
水电站黑启动的基本任务为：对内恢复厂用电；对电网安全恢复，即用机组自启动后并对电网进行充电。
3 试验机组参数水轮机：型号：HLA630-LJ-174最高水头：120 m设计水头：102 m最低水头：72 m额定流量：27.5 m3/s额定转速：428.6 r/min飞逸转速：793 r/min发电机：型号：SF25－14/4000 额定容量：31.25MVA/25MW 额定电压：10.5 kV额定电流：1718.3 A额定频率：50 Hz额定励磁电压：235 V额定励磁电流：636 A调速器：电气柜/电气柜型号：BWT-80-4.0 制造厂家：压油装置运行参数：工作压力： 4.0 MPa工作泵启动油压： 3.7 MPa备用泵启动油压： 3.6 MPa事故低油压： 3.5 MPa蝶阀油压装置:工作压力：16 MPa工作泵启动油压： 6 MPa备用泵启动油压： 6 MPa励磁系统：型号：FJL-3GAI-PADBIB额定励磁电流：Ifn=636A额定励磁电压：Ufn=235V计算机监控系统：型号：南自SD8000微机监控系统4 试验准备及试验条件（1）黑启动试验前准备工作1）现场试验的前期工作＊＊＊电站为黑启动试验工作负责部门，＊＊＊为负责人。
XX发电厂黑启动方案
XXXX发电厂黑启动方案编制：方案修编小组审核：批准：XXXX发电厂2005年6月30日目录1 编制黑启动方案的目的---------------------------------------------------------032 黑启动组织------------------------------------------------------------------------033 黑启动方案------------------------------------------------------------------------04 3.1 总体原则--------------------------------------------------------------------------04 3.2 电网局部瓦解，我厂所在部分电网与主网解列成独立小电网时的处理步骤-------------------------------------------------------------------------053.2.1 我厂所在部分电网与主网解列，本厂两台机组带部分地区负荷运行时的处理步骤-------------------------------------------------------053.2.2 我厂所在部分电网与主网解列，本厂只剩一台机组运行时的处理步骤-------------------------------------------------------------------07 3.3 电网全部瓦解时，全厂由事故状态到进入全冷黑状态的安全处理步骤------------------------------------------------------------------------083.3.1 电网全部瓦解，所有机组跳闸，厂用电（包括保安电源）全部消失时的安全处理步骤------------------------------------------083.3.2电网全部瓦解，所有机组跳闸，厂用电（包括保安电源）全部消失，而且较长时间不能恢复时的应急处理步骤---------09 3.4 由全冷黑状态到最低可启动状态的处理步骤及时限-------------------103.4.1保安电源送电及水源地启动步骤-------------------------------------113.4.2 220KV升压站母线倒送电及厂用电系统的恢复步骤------------123.4.3本阶段所需时间----------------------------------------------------------13 3.5由最低可启动状态到黑启动成功状态的处理步骤及时限-------------133.5.1机组启动状态的划分及选择------------------------------------------1313.5.2辅助系统及机组的启动步骤----------------------------------------133.5.3本阶段所需时间-------------------------------------------------------14 3.6由黑启动成功状态到黑启动结束状态的处理步骤及时限-----------143.6.1机组并网及升负荷步骤----------------------------------------------143.6.2本阶段所需时间-------------------------------------------------------15 3.7 第二台机组的启动步骤及时限-------------------------------------------16附件：---------------------------------------------------------------------------------171 全厂概况介绍---------------------------------------------------------------------172 保安电源情况---------------------------------------------------------------------173 水源地情况------------------------------------------------------------------------174 直流系统情况---------------------------------------------------------------------185 事故时需集中力量进行的几项工作------------------------------------------196 黑启动机组的选择---------------------------------------------------------------207 黑启动时一台机组所需最低厂用电负荷及主要辅机启动顺序---------208 几个特殊问题---------------------------------------------------------------------219 黑启动方案编制小组人员名单------------------------------------------------22 附表1#1机组直流负荷--------------------------------------------------------23 附表2#2机组直流负荷--------------------------------------------------------24 附图1：XXXX发电厂220KV升压站系统图-----------------------------25 附图2：XXXX发电厂厂用电系统图----------------------------------------26 附图3：XXXX发电厂保安电源系统图-------------------------------------272XXXX发电厂黑启动方案1．编制黑启动方案的目的：1.1通过本方案的编制和审批，考察各种黑状态下我厂设备的安全性和可靠性，检查我厂各种设施、设备的配置、性能和操作、管理能力，以便发现并消除其中的薄弱环节和安全隐患，进一步完善设备和系统，提高我厂安全运行水平。
发电厂黑启动方案
发电厂黑启动方案
一、在执行此方案时必须具备以下条件:
1、机组无事故。
2、调速器油压不能低于；油气比例，油位不能低于1/5和高于4/5。
二、此方案从操作到恢复厂用电必须在5分钟之内执行完毕，原因是机组冷却水是由水泵供给，全站无电也就无法启动水泵，参考机组厂家说明书，机组在无冷却水情况下最多可运行5分钟。
三、具体操作步骤，以2#机为例
1、检查502DL处于分闸位置，981DL为分闸位置，拉开6021#刀闸；
2、检查6018刀闸在II段位置，合上厂用变高压侧断路器601DL；
3、检查发电机出口断路器 082DL为分闸位置，出口刀闸0821、机端PT0827刀闸、母线PT刀闸6027在合闸位置。
4、检查水轮发电机组及辅助设备在热备用状态。
5、拔掉励磁屏上（面对屏柜）从右到左第二个继电器（编号为67J），此时励磁装置屏上“交流电源消失”报警红灯应熄灭。
合上灭磁开关。
《原因：67J为交流电源消失告警继电器，而励磁启励时励磁装置应无任何故障，否侧励磁装置无法启励建压，故将其拔掉》
6、开机组至“空转”，严密监视调速器油压和油气比例，当油压低于或油位低于1/5和高于4/5时应立即停定机组。
7、在励磁屏上按“起励”建压，并将机端电压升至额定值。
8、在监控微机上合上082DL。
如果微机上不能操作，可用短接线短接2#机组出口断路器柜端子排上101和103端子，合上082DL。
9、此时厂用变已带，然后恢复厂用电屏柜上到各设备的交流电源开关，迅速启动冷却水泵。
四、由于在5分钟之内要恢复厂用电，故要求人员分工必须明确，措施得力。
黑启动研究及操作方案
汇报人：2023-12-07•黑启动概述•黑启动研究•黑启动操作方案•黑启动的挑战与解决方案目•黑启动案例分析•总结与展望录01黑启动概述黑启动是一种电力系统自恢复启动过程，指在全系统或局部系统发生大停电后，不依靠外部电源，仅依靠系统中具有自启动能力的发电机组重新进行系统恢复的过程。
黑启动的核心思想是利用系统中的自启动能力，快速恢复系统的运行，防止由大停电造成的损失。
黑启动必须在停电后立即进行，抓住第一时间恢复系统。
黑启动依赖于系统中的自启动能力，因此需要发电机组具有快速响应和自动启动的特点。
黑启动过程中需要严格控制负荷的投切，以防止系统发生振荡或崩溃。
黑启动的重要性01黑启动能够快速恢复系统的运行，减少停电造成的损失。
02黑启动能够提高系统的稳定性和可靠性，避免因停电造成的社会影响。
03黑启动是电力系统应急预案的重要组成部分，对于保障电力系统的安全运行具有重要意义。
02黑启动研究01分析黑启动技术是否具备实施的可能性，包括硬件和软件的技术成熟度、系统架构的合理性等。
黑启动技术可行性02评估黑启动项目的投资成本、收益预期以及经济效益，为决策提供数据支持。
黑启动经济可行性03分析黑启动项目对社会的贡献，如提高能源供应的可靠性、减少环境影响等。
黑启动社会效益评估黑启动的可行性研究通过调查问卷、访谈等方式，了解客户对黑启动服务的具体需求和期望。
市场需求调查市场竞争分析市场趋势预测分析竞争对手在黑启动市场的布局和策略，以便更好地定位自己。
根据历史数据和行业动态，预测未来黑启动市场的变化趋势。
030201根据项目需求，选择适合的黑启动技术方案，包括备份系统、快速恢复技术等。
技术选型详细规划技术实现的步骤和时间表，确保技术实施顺利进行。
技术实现路径识别技术实施过程中可能出现的风险和挑战，制定相应的应对措施。
技术风险评估03黑启动操作方案明确黑启动的目标，是解决关键业务问题，还是提升系统性能，或是其他具体目标。
电厂黑启动系统试验方案
周宁-大唐电厂黑启动系统试验方案批准：马占兵审核：王明金编写：宋铁军福建大唐国际宁德发电有限责任公司二00八年二月一．试验目的二．组织机构三．组织措施四．试验运行方式及准备工作五．试验方案六．试验注意事项周宁-大唐电厂黑启动系统试验方案一．黑启动试验目的1.根据福建电力调度通信中心和福建电科院《周宁-大唐电厂黑启动系统试验方案》的相关要求，坚持“保人身、保电网、保设备”的原则，进一步夯实我公司安全生产基础，确保公司2008年各项安全生产目标的顺利完成。
2.坚持防御和救援相结合的原则，建立建全危急事件的长效管理和应急处理机制，努力提高全公司对危急事件的快速反应和应急处理能力，将危急事件造成的损失和影响降低到最低程度。
3.通过此次试验，检验我公司在电网大面积停电、电网瓦解事故时的黑启动能力，为今后电网事故时的合理正确调度提供试验依据。
4.考查我公司运行值班人员的运行管理水平和对电网、设备、系统、保护的熟悉程度，考查相关人员对调规、运规、应急预案及其它运行管理规定能否掌握并严格执行，能否正确使用调度术语和操作术语。
5.考查全公司生产指挥系统，运行值班人员与外围项目部、检修人员之间的联系配合是否顺畅。
6.通过此次黑启动试验发现我公司生产运行管理中存在的薄弱环节，发现问题，以便及时改正完善。
二．黑启动试验组织机构1．领导小组组长：马占兵副组长：王明金成员：席斌李玉昆方向明曹广明刘树立李钢张生辉赵鑫河李建军叶志斌2．总指挥：马占兵3．安全监察组：曹广明4．运行技术保障组：宋铁军刘勇邱盈忠王志平魏刚5．设备技术保障组：余学文刘瑞赵建明季永革高权孙伟6．物资保障组：张生辉齐欣6．通讯信息保障组：孙贵江苏维军7．运行操作组：郭俊涛李帅常旭东肖鹏邢铁昌三．黑启动试验组织措施1、为确保此次黑启动试验工作顺利进行，成立了由总工程师为组长的黑启动试验领导小组，由试验总指挥负责统一指挥协调此次黑启动试验的各项工作，负责向省公司黑启动试验领导小组汇报黑启动试验进度情况。
东新热电黑启动方案
东新热电有限公司黑启动方案一、编制“黑启动”方案的目的1.从备战防汛以及预防其它各种人为或自然灾害等意外因素造成电网全部或局部瓦解、崩溃发生大面积停电，并且从我厂预防由此而引起的设备事故出发特编写此方案。
2.在发生系统瓦解而造成大面积停电的严重事故时，各专业要做到准确、有序、迅速地恢复机组运行，并能尽快上网供电。
3.制定本方案能检验我厂从值长到各专业运行人员应急，应变及处理事故能力和本厂以及配合电网黑启动能力。
4.在编制方案过程中，检验我厂各种设备、设施的配置、性能及操作、管理能力，进一步发现我厂存在的薄弱环节，以制定相应的防范措施，提高我厂与电网的安全稳定运行水平。
5.通过对本方案的制定及学习，使全厂运行人员得到综合培训，提高对突发事故的处理能力。
二、厂内主要设备1.两台35T/H反转链条锅炉，编号为#1炉、#2炉；三台75T/H循环流化床锅炉，编号为#3炉、#4炉、#5炉。
2.一台抽凝式6000KW汽轮发电机组，主开关编号为机1。
3.有两条联网线，分别为热电Ⅰ、Ⅱ线，主开关编号为101、102，至明湖开关站并网；湖电Ⅲ、Ⅳ线，主开关编号为103、104，至水屯变电站并网。
4.10kV系统为单母线分段式，分为10kVⅠ、Ⅱ、Ⅲ、Ⅳ段，母联开关为105、106、107。
10kVⅠ段带有#1发电机，#1厂变、#3厂变、#1循变、水处理配电。
10kVⅡ段带有#2发电机、#0厂变、#2厂变，输煤配电。
10kVⅢ段带有#3发电机机3开关、#4厂变。
10kVⅣ段带有#3发电机机4开关、#5厂变，#2循变。
5.有八台厂用变电器，分别为800KVA，编号为#1、#2、#3、#4、#5、#0厂变，和两台630KVA循环变，编号为#1、#2，其中#0厂变为备用变。
6.400V系统为400VⅠ、Ⅱ、Ⅲ、Ⅳ、Ⅴ段，备用段、循Ⅰ段、循Ⅱ段、水处理及输煤配电。
7.直流系统为两组蓄电池，容量2×100AH两台充电机。
黑启动方案
肇庆代办公司注册
嚹墎噄
211
万家寨
220KVD母 205
方城变电站220Kv南母
向阳堡变电站220Kv东母
朔州500Kv变电站220Kv系统BD母 220 204
平朔220Kv母线
#02启备变
万家寨#5机 2×300机组
黑启动试验充电及机组启动并网主要分为如下几 步：（1）万家寨电站#5机启动，并给万家寨 220kV D母充电；（2）合万家寨电站万方I线254 开关，直接通过万方I线＋向方I线给向阳堡站 220kV东母充电；（3）合向阳堡站朔向I线256开 关，直接通过朔向I线＋平朔I线给平朔电厂A母充 电；（4）合平朔电厂#02启备变220开关，并给平 朔电厂#4机厂用电6kV母线送电，逐一启动#4机 辅机；（5）平朔电厂#4机启动，并通过204开关 同期并列万家寨电站#5机；（6）试验小系统与主 网合环。
二、黑启动的原则
第一类是本身具有黑启动能力的机组，通 常为水轮机和具有黑启动能力的燃气轮机
第二类为事故后残存的机组或孤岛，他们 通常为装有满负荷减载装置的汽轮机，跳 闸后带自身的厂用电运行，或是低频解列 后形成的孤岛，另外还有相邻系统的支援
二、黑启动的原则
2、对电网在事故后的节点状态进行扫描，检测各 节点状态，以保证各子系统之间不存在电和磁的 联系。 3、各子系统各自调整及相应的参数设定和保护装 置。 4、各子系统同时启动子系统中具有自启动的机组， 监视并及时调整各电网参变量水平（如电压、频 率）及保护配置参数整定等，将启动功率通过联 络线送至其他机组，带动其他机组发电。
黑启动方案
一、黑启动的定义
是指整个电网因事故全停后，不依赖其他 正常运行的电网的帮助，通过系统中具有 自启动能力的机组启动，来带动无自启动 能力的机组启动，然后逐渐扩大系统的恢 复范围，最终用尽量短的时间恢复整个电 网的运行和对用户的供电。
黑启动方案
发电厂“黑”启动方案黑启动是指：先用保安电源进行启炉、暖机、冲转，待发电机的电压升至额定后，将保安电源所带的负荷逐步转移至发电机。
具体方案如下：一、准备工作（1）主变在冷备用状态。
（2）母联开关1001及母联隔离开关1001-1在冷备用状态。
（3）保安电源正常，400V各段负荷由保安变带。
（4）1、2#锅炉变及汽机变为冷备用。
（5）锅炉、汽机按正常的启动操作步骤进行。
（6）待汽机3000转后，发电机启励、升压，达到额定电压后，发电机出口断路器用“检无压”合闸，使10KV工作段带电。
二、负荷转移前重要辅机运行情况2#炉各风机投运、2#循环泵、3#给水泵，2#凝泵、2#真空泵、2#冷却塔风机、3#空压机运行。
将以下动力柜改为400VⅠ段带负荷，变量泵柜、汽机间MCC柜、焚烧间MCC柜，烟气净化间MCC柜、化水间MCC柜三、负荷转移负荷转移时，汽机、电气值班员应随时关注参数（汽机转速、发电机电压）变化，及时调整。
负荷转移前停运所有不重要设备。
（1）将400VⅠ段联络柜410改“冷备用”，将1#锅炉变改为“运行”状态。
启动变量泵柜、汽机间MCC柜、焚烧间MCC柜，烟气净化间MCC柜、化水间MCC柜内设备。
将2#凝泵、2#真空泵切换至1#凝泵、1#真空泵运行。
将2#冷却塔风机切至1#冷却塔风机运行。
（2）各参数稳定后将400VⅡ段联络柜420改“冷备用”，将2#锅炉变改为“运行”状态。
启动2#炉引风机及各一次风机，400VⅠ、Ⅱ段尽量多带负荷（除大功率电机外）（3）开启1#给水泵，将3#给水泵停运。
将3#空压机切至1#或2#空压机运行。
待机炉稳定后，将2#循环泵切至1#循环泵运行。
将400VⅢ段联络柜430改“冷备用”，将汽机变改为“运行”状态。
将400VⅢ段设备投入运行，为保证发电机组稳定运行，尽量多带负荷。
（4）将保安电源退出运行。
四、“黑启动”的操作原则：（1）注意不要造成非同期并网。
（2）及时开启重要辅机。
黑启动方案
旁多电厂“黑启动”方案1•“黑启动”定义所谓黑启动，是指整个系统因故障停运后，系统全部停电（不排除孤小电网仍维持运行），处于全“黑”状态，不依赖别的网络帮助，通过系统中具有自启动能力的发电机组（应急电源）启动，带动无自启动能力的发电机组，逐渐扩大系统恢复范围，最终实现整个系统的恢复。
2.编制黑启动方案的目的为了提高各种人为或自然灾害等难以预料因素造成电网全部或局部瓦解、崩溃发生大面积停电等事故的反应能力，并在不可预见的电网事故发生时能及时迅速地进行事故判断和处理，根据上级调度要求，制定旁多电厂“黑启动”方案。
3.正常运行方式4.旁多水电厂机电设备概况：旁多水电厂单机容量为40MW总装机160MW其主接线采用两机一变的扩大单元接线方式，旁多电站以220KV及110KV两级电压等级接入系统。
其中220kV 采用双母线联络运行及两条出线（旁拉I线和旁拉U线）。
110KV采用单母线接线形式，共有二条出线（旁林线和旁夏线）。
厂用电分为二段，一段由10KV I段母线上的#1和#2发电机提供厂用电高压侧10. 5kV m段母线，二段由10KVI I段母线上的#3和#4发电机提供厂用电高压侧10.5kV W 段母线。
在系统满足倒送电条件时，由1号主变提供厂用电高压侧10. 5kV rn段母线，由2号主变提供厂用电高压侧10.5kW 段母线。
400V I段与400V I I段具有备自投供电功能，本厂还具备应急电源系统提供机组调速器油压装置油泵电源及渗漏泵电源。
本厂直流系统设备是国电南自生产的PZDW系列产品，PZD/K系列产品是集多年专业开发生产直流系统的经验，运用成熟工艺技术，采用具有国内最新技术水平的智能型高频开关电源整流模块和具有自诊断系统的智能型微机监控模块，研制生产出的新一代直流电源系统。
该系统适用于发电厂，水电站和各类变电站以及铁路、石化、大型建筑物等，用于断路器分合闸及二次回路中的仪器、仪表、继电保护。

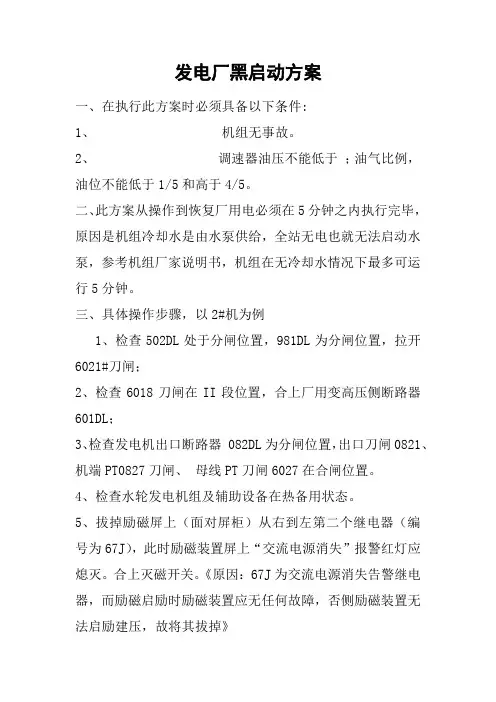

发电厂黑启动方案
发电厂黑启动方案
一、在执行此方案时必须具备以下条件:
1、机组无事故。
2、调速器油压不能低于；油气比例，油位不能低于1/5和高于4/5。
二、此方案从操作到恢复厂用电必须在5分钟之内执行完毕，原因是机组冷却水是由水泵供给，全站无电也就无法启动水泵，参考机组厂家说明书，机组在无冷却水情况下最多可运行5分钟。
三、具体操作步骤，以2#机为例
1、检查502DL处于分闸位置，981DL为分闸位置，拉开6021#刀闸；
2、检查6018刀闸在II段位置，合上厂用变高压侧断路器601DL；
3、检查发电机出口断路器 082DL为分闸位置，出口刀闸0821、机端PT0827刀闸、母线PT刀闸6027在合闸位置。
4、检查水轮发电机组及辅助设备在热备用状态。
5、拔掉励磁屏上（面对屏柜）从右到左第二个继电器（编号为67J），此时励磁装置屏上“交流电源消失”报警红灯应熄灭。
合上灭磁开关。
《原因：67J为交流电源消失告警继电器，而励磁启励时励磁装置应无任何故障，否侧励磁装置无法启励建压，故将其拔掉》
6、开机组至“空转”，严密监视调速器油压和油气比例，当油压低于或油位低于1/5和高于4/5时应立即停定机组。
7、在励磁屏上按“起励”建压，并将机端电压升至额定值。
8、在监控微机上合上082DL。
如果微机上不能操作，可用短接线短接2#机组出口断路器柜端子排上101和103端子，合上082DL。
9、此时厂用变已带，然后恢复厂用电屏柜上到各设备的交流电源开关，迅速启动冷却水泵。
四、由于在5分钟之内要恢复厂用电，故要求人员分工必须明确，措施得力。
黑启动方案
倮马河电站机组黑启动方案批准：审核：编写：倮马河电站机组黑启动方案1、编制目的：在电网遭遇重大事故时，造成维西220KV变停电，整个维西电网瘫痪，电站外部电源全部停电的情况下，利用倮马河电站自有资源启动机组，恢复厂用电，从而恢复向系统供电，确保维西电网和迪庆部分电网供电，对提高迪庆电网供电可靠性具有重要意义。
2、启动前准备2.1 启动前的设备状态：2.1.1 厂用电交流电全部中断，外来电源全部中断；2.1.2 电站直流系统由蓄电池供电正常；2.1.3 监控系统由UPS电源维持供电正常；2.1.4 各保护装置由直流系统供电正常；2.1.5 机组球阀在全开位置；2.1.6 喷针、折向器接力器在全关位置，调速器油压装置油压在油泵启动压力以上；2.1.7 电站自动化信息通信正常，通讯正常；2.1.8 压力钢管事故蝶阀处柴油发电机供电正常，维持事故蝶阀控制电源，运行正常。
2.1.9 水库水位正常，大坝启动柴油发电机供电，维持大坝各闸门控制电源，运行正常。
2.2 机组黑启动程序的启动2.2.1 机组黑启动程序的启动由当值调度员发令、电站主管领导同意，由当值值长组织执行。
当值值长为机组黑启动指挥。
2.2.2 正常情况下，二台机组的启动顺序优先级相同。
2.2.3 有下列特殊情况的，则启动优先顺序为：机组处于良好备用状态的优先；球阀在全开状态的优先；调速器油压装置油压较高的机组优先。
3、黑启动流程4 启动操作程序4.1 检查确认具备黑启动条件:4.1.1 电站直流系统由蓄电池供电正常；4.1.2 监控系统由UPS电源维持供电正常；4.1.3 各保护装置由直流系统供电正常；4.1.4 球阀在全开位置，若在全关位置则利用球阀液压站储存压力开阀自动开启球阀至全开；4.1.5 喷针、折向器接力器在全关位置，调速器油压装置油压在油泵启动压力以上，退出调速器事故低油压保护；4.1.6 电站自动化信息通信正常，通讯正常；4.2 手动开机至空转操作程序4.2.1 值长令：手动开号机至空转。
四川电网黑启动现场试验方案(报批稿)
四川电网黑启动现场试验方案批准审核会签校核朱清代汇编甄威张小宏吴兴鹏编制吴磊秦毓毅胡翔沈力王伟陈苑文四川省电力公司二○○六年十一月四川电网黑启动现场试验方案一、黑启动背景黑启动的目标是，在资源允许的情况下，尽可能快的恢复停电区域内的用电负荷，同时，整个区域电网应在采取一系列恢复动作后回复到安全经济运行状态。
一个典型的电力系统恢复过程可以分为以下三个阶段：第一阶段，确定事故后的系统状态，确定起动电源，决定需要优先恢复的负荷；第二阶段，确定恢复路径和充电小系统；第三阶段，恢复绝大部分甚至全部负荷。
由于四川电网电源分布不合理，负荷中心在川西地区，而电源则集中在川南地区，从而形成川南向川西地区大功率输电的一个电网格局。
川西地区与川南地区的输送断面由三回500kV线路、4回220kV 线路组成的电磁环网构成。
川西地区装机较少，缺少电源支撑，稳定问题突出。
为了避免大面积停电以及事故后迅速恢复供电，故选择在川西地区安排黑启动试验。
二、方案编制依据和原则四川电网黑启动现场试验方案是根据国家电网公司下发的《电力系统黑启动方案编制和实施技术规范（试行）》、《国家电网公司处置大面积停电事件应急预案》和《四川省处置电网大面积停电事件应急预案》、四川电力试验研究院RTDS仿真计算结果、江油电厂黑启动试验方案及自一里电厂黑启动试验方案为依据而编制的。
四川电网黑启动现场试验方案编制，考虑以下原则：1.负荷选择：为充分保证运行系统的安全，本次试验的负荷只用江油新厂#31机的厂用负荷，约20MW，而不用实际用户负荷，避免对用户停电；2.模拟程度：由于条件和设备安全的原因，为保证试验顺利进行，本次不完全模拟实际系统事故全停电情况，如通信和自动化系统等，而只进行一定程度上的黑启动模拟；3.保护配置：在保证设备安全的前提下，为尽可能仿真实际系统，也为加快试验，考虑少改动或不改动保护配置及定值。
4.黑启动系统确定：黑启动子系统的确定主要考虑以下原则：◆启动路径尽量短；◆减少不同电压等级的交换；◆尽量启动大容量的机组；◆尽快启动负荷中心机组。
电厂黑启动方案
XX电厂1×30MW发电机组电厂黑启动方案批准：审核：编写：XX永能生物科技有限公司2017年11月XX电厂黑启动方案1.编制黑启动方案的目的:1.1为了应对各种人为或自然灾害等难以预料因素造成电网全部或局部瓦解、崩溃、发生大面积停电等事故的反应能力，并在不可预见的电网事故发生时能及时迅速地进行事故判断和处理，根据上级调度要求，制定XX永能生物质电厂“黑启动”方案。
1.2当发生系统瓦解事故从而造成XX电厂与系统解列仅带厂用电运行甚至厂用电中断时，各单位运行人员能做到准确、有序、迅速地恢复厂用电，保证机组正常运行，并对重要设备尽快恢复供电，从而保证整个电网尽快恢复正常供电方式。
1.3通过对本方案的编写、制定及学习、贯彻，可检验本厂各种设施、设备的配置、性能及操作、管理能力，及时发现存在的薄弱环节与隐患，以制定相应的防范措施，使运行人员得到系统的综合培训，提高对事故的处理能力。
2.标准运行方式：XX电厂共有一台发电机组：I期装有一台1×30MW机组。
正常情况下#1发电机组，#1主变、#1、#2厂用变、化水变、脱硫变全部投入运行，负荷调整在25MW—30MW之间；#1、机组经主变升压后输出到110kV母线；2.1 110kV系统运行方式：2.1.1 正常情况下110kV母线经主变101开关运行。
2.1.2 #1主变101开关、天永线111开关运行于110kV 母线。
2.1.3 天永线为电厂的联络线，正常情况下天永线输出负荷：25～27MW；2.2厂用电运行方式2.2.1 I期厂用电运行方式：2.2.1.1 10kVII、III段分别带#1、2炉引、送风机、、给水泵、、循环水泵、#1、#2低厂变、化水变、#0备用变、脱硫变、等负荷运行。
2.2.1.3 400VI、II段、等通过各自变压器运行于10kV II、III系统，带#1机组400V主要辅机电气设备运行。
2.2.1.4 直流220V段母线正常情况下由#1硅整流供电，蓄电池组蓄电池正常浮充备用，#1机组正常控制、保护用直流电源均取自该系统；其中直流220V 段硅整流交流电源及通讯交流电源均取自400VI II段。
黑启动方案
华能济宁热电厂黑启动方案1.总则1.1华能济宁热电厂（以下简称本厂），位于济宁市高新技术开发区。
装有2X30MW供热机组，是高新区各用热企业和生活用热唯一的热源。
最大限度的保证用户的需要是本厂的最高宗旨，本厂的安全稳定运行对于整个高新区的生产发展和生活有着至关重要的意义，为确保本厂及高新区各企业的安全生产，根据济宁地调指导意见特编制本方案。
2.目的2.1提高本厂应对各种人为或自然灾害等难以预料的因素造成全厂停电的能力。
2．2在发生全厂停电的严重事故时，所有运行值班人员能够做到准备有序、迅速地恢复运行，对用户尽快恢复供电、供热。
2.3检验各种设施、设备的配置、性能和操作、管理能力、及时发现薄弱环节与隐患，以制定相应的防范措施，提高安全稳定水平。
2.4通过对本方案的编写、制定及学习、贯彻，使全厂各级运行值班人员得到系统的培训，提高对生产突发事件的处理能力。
3.本厂一次接线方式3.1装有2×30MW供热机组，两台发电机分别通过两台主变（主变型号：SF9－31500/110）升压，连接到本厂110KVⅠ、Ⅱ母线上。
再通过接凯线与接庄变电站110KV母线连接，接凯线本厂侧短路器编号为5016开关。
3.2厂用电由发电机出口（10.5KV）经电抗器（型号为XKSGK-10-1000-6）到厂用10KV母线上。
3.3直馈线由两路经电抗器送往凯赛生物。
3.4本厂装有一台高备变（型号为SFZ9-6300/110）接于本厂110KV 母线上作为备用电源。
3.5装有1000A/H蓄电池组，供开关操作和合闸电源及汽轮机直流润滑油泵电源。
3.6本厂没有其它发电设备，不具备全黑状态自启动能力。
4.全厂与系统解列到进入可控状态的处理步骤4.1当系统故障电网频率低于49.8HZ时，值班人员无需等待调度命令立即自行增加出力直至发电机带满出力为止。
4.2当系统频率低于46HZ时，拉开接凯线5016开关与系统解列，此时如本厂两台机组均满出力将造成发电机组转速飞升，其后果将是下面三种之一。
山东电网黑启动试验方案汇报
山东电网黑启动试验方案汇报一、试验目的：本次黑启动的目的为：验证山东电网黑启动研究方案的可行性；检验山东电网黑启动仿真计算的结果；检验泰山电站抽水蓄能机组黑启动能力及石横电厂机组在外来电源情况下的黑启动能力；检验调度系统运行人员黑启动实战能力；掌握山东电网黑启动过程的大体时间。
二、组织领导试验总指挥：张宁副总指挥：程慈源工作组组长：许洪强（下设现场试验组、调度指挥组、技术保障组）现场试验组组长：邱夕兆调度指挥组组长：钱庆林技术保障组组长：刘玉田总指挥负责试验组织、指挥，方案批准，试验时间的确定及对各试验单位的协调。
工作组负责试验方案的制定和仿真校核；负责对现有运行系统和试验系统的保护定值和配置进行校核；负责试验的指挥和现场协调；负责参试单位的220kV试验系统方式安排和调度；负责编制试验应急措施和事故处理预案；负责收集、统计试验数据；负责完成试验报告。
三、试验的时间安排：8月以前，已经完成试验方案的研究、前期调研、仿真计算、方案的编制和内部讨论等工作。
下一步工作打算：8月份进行试验的省外调研和方案的修改；9月份进行方案的讨论、批准，进行试验工作的布置、准备；10月份试验实施；11月份完成试验总结及试验报告。
四、试验的范围和启动路径：选择泰安电网作为黑启动子系统，泰山电站＃1机组为启动电源，石横电厂＃5机组为被启动机组。
试验选择的启动路径：泰山电站＃1机组－蓄泰I线－泰山站220kV＃1A母线－泰天I线－天平站220kV＃1母线－天园线－桃园站220KV＃1母线－高园线－高余站220kV ＃1母线－石高I线－石横电厂＃56A启备变。
该路径全长101.66kM。
本次黑启动试验的试验系统中不带负荷，经计算校核：无稳定问题；泰山电站机组带空线路恢复石横电厂厂用电时，不会发生自励磁；工频过电压可控制在允许范围之内；操作过电压和谐振电压均在允许范围之内。
黑启动相关数据测量点为黑启动路径的两端和中间，即：泰山电站、石横电厂、天平站。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伟星水电倮马河电站
#1发电机组黑启动试验方案
批准：
审核：周非唐多生
编写：文睿
倮马河电站
2011年5月
#1发电机组黑启动试验方案
1 试验目的
本次试验模拟倮马河水电站#1机组在站用交流电源消失，启动#1发电机组带#1主变零起升压，检验该机组的启动及启动后恢复厂用电的能力。
2 试验项目
2.1 #1调速器压力油罐压力情况及油位下降速度测试试验；
2.2 #1机组启动带1#主变零起升压试验；
2.3 #1发电机组带#1厂变试验。
3 试验准备
3.1 主系统方式：#1发电机停机备用、#1主变转冷备用（仅断开201及2011刀闸），其它元件按正常方式运行。
3.2 厂用电方式：#2厂变带400V I、II段母线运行（022、402、403断路器在
合闸位置）；#1厂变热备用（011断路器分闸位置、401断路器试验位置）。
（注：将#2机组技术供水泵由#2泵运行）。
4 试验步骤（要求）
4.1压力油罐压力及油位下降速度测试试验
4.1.1 试验条件：#1机组处于停机状态。
4.1.2 试验步骤：
（1）将#1机组#1、2调速器压油泵控制方式置“切除”；
（2）将#1机组事故低油压压板X02“退出”；
（3）记录压力油罐压力机组由自动启动值（5.7MPa）降到事故低油压值（5.0MPa或零升成功）所用时间；操作机组折向器全开、关动作两个行程记录压力油罐压力由自动启动值（5.7MPa）降到操作完毕后压力下降值；
（4）调整压力油罐压力至5.7MPa；
( 5 ) 退出励磁风机交流电源；退出励磁调节器交流电源（拉开交流空开
Q1、Q2）。
（6）复归事故低油压动作信号，将#1机组事故低油压压板X02“投入”。
4.2 #1机组启动带#1主变零起升压试验
4.2.1 试验条件
（1）#1机组处于停机状态，#1调速柜直流电源工作正常；
（2）#1机组一次调频功能退出；
（3）#1机组小网运行功能开关投入；
（4）201、011、012、401断路器、2011隔离开关在断开位置；
（5）#1发电机励磁调节器附加功能中软起励初始值已由25%改为15%、软起励终值已由98%改为25%；
（6）201断路器失灵保护已退出；
（7）#1机组具备自动开机条件。
4.2.2 试验步骤
（1）#1机组手动开机至空转状态；
（2）合上#1发电机011断路器；
（3）按下#1机组励磁现地建压按钮，手动增加机组励磁（10kvI母线电压为10KV），监视发电机变压器自动升压的状态；
危险点分析：
（1）防止励磁装置过热损坏事故；
（2）防止机组试验中因短时无冷却水运行烧瓦事故；
（3）防止机组低油压事故时机组飞车事故；
反事故措施：
（1）由专人监视励磁装置温度如发现过热现象立即投入风机交流电源；（2）加强对机组瓦温监视如瓦温过高时（上、下、水导瓦温超过63℃、推力瓦超过40℃时）通知水泵房监视人员手动启动#1机技术供水泵的#2水泵供水；
（3）在#1厂变充电正常后可立即通知水泵房监视人员手动启动#1机技术供水泵的#2水泵；
（4）加强对#1机组调速器油压装置监视，如事故低油压动作后，调速器无油压失控时立即将#1机组#1、2压油泵控制方式置“自动”；
（5）在#1厂变充电正常后立即通知#1机组调速器油压监视人员将#1机组#1、2压油泵控制方式置“自动”；
4.3 #1发电机组带#1厂变试验
4.3.1 试验条件
（1）检查#1机组电压变化不超过10%、频率变化不超过0.5HZ；
4.3.2 试验步骤
（1）合上012断路器，检查#1厂变充电正常(测量#1厂变低压侧三相电压)；
（2）手动启动#1机#2技术供水泵、将#1机组调速器#1、2压油泵控制方式置“自动”；（操作由现场监视人员听指挥令操作）
（3）合上#1机励磁风机交流电源；（操作由现场监视人员操作）
（4）对#1发、变组全面检查正常后，申请调度#1主变高压侧201断路器假同期并网；（由于220KV母线停电该相可不做）
（5）试验指挥告知：试验结束后，向调度申请#1发电机停机。
逐步将试验措施恢复到试验前状态。
5试验组织及物资
现场总负责：谢瑾柱
工作负责人：唐多生
后勤负责人：洪钧
参加试验人员：电站运行当值、休班人员
现场人员安排：励磁温度监控1人（张焕发）；机组瓦温监控1人（王龙）；
调速器、球阀液压站油压装置监视2人（同时注意#1气机）（刘胜、王朝富）；
技术供水泵操作2人（穆星照、何家媛）；
物资准备：对讲机5台统一为9频道（试验中严禁无关对讲机串台）。
6 安全措施
6.1 参加试验人员必须遵守《电业安全工作规程》；
6.2 试验前，试验负责人应向参加试验人员交代安全注意事项；
6.3 试验过程中，参加试验人员须服从统一指挥；
6.4 所有运行操作由运行值班人员执行，参加试验人员严禁操作运行设备；
6.5试验期间若发生事故或故障，必须立即停止试验，按事故处理原则听从
当班值长统一指挥。
7 附件
7.1 试验记录表
7.1.1 压力油罐压力下降速度测试记录
7.1.2 折向器动作次数压油罐压力下降测试记录
7.1.2 时间记录表
7.2 相关设备参数
7.2.1 技术供水参数，主要技术参数如下：
7.2.2#1机组调速器油压装置参数：
7.2.2机组自用电分类及黑启动时负荷统计
(1) 倮马河水电站机组自用设备分类：
a、直流供电设备。
包括发变组保护装置、初励装置等，厂房及开关站各配置2
×300Ah蓄电池，电池容量充足供电完全保证，此类设备在机组黑启动试验时不予考虑。
b、交直流双路供电设备。
包括调速器控制盘柜、计算机监控系统、辅机控制系统等，该类设备电源采用交直流冗余供电，任一路电源消失不影响供电。
计算机监控系统上位机设置一套5kV A UP S，UPS直流取直流I段300Ah蓄电池，蓄电池供电可靠。
此类设备在机组黑启动试验时也不予考虑。
c、交流供电但不影响试验的设备。
#1主变高压侧断路器操作机构属液压弹簧储能操作机构，正常储能情况下保证分合2次，该设备电源在机组黑启动试验时也不予考虑。
d、必须考虑电源的设备。
包括#1机组调速器压油泵、#1机组#1技术供水泵、励磁风机、高压柜风机、主变风机、水机层照明、通讯、机组测温及测速装置、等。
该类设备若没有工作电源将会引起设备损坏或无法启动，在机组黑启动试验时必须予以考虑。
7.3 接线图
7.3.1 倮马河水电站电气主接线图
7.3.2 倮马河水电站厂用电接线图
7.3.3 倮马河水电站黑启动操作票。
