DFMEA管理作业程序

DFMEA管理作业程序

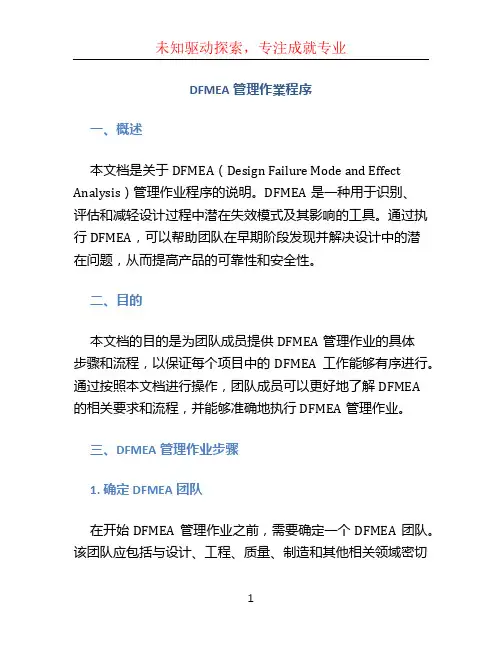

DFMEA管理作業程序一、概述本文档是关于DFMEA(Design Failure Mode and Effect Analysis)管理作业程序的说明。

DFMEA是一种用于识别、评估和减轻设计过程中潜在失效模式及其影响的工具。

通过执行DFMEA,可以帮助团队在早期阶段发现并解决设计中的潜在问题,从而提高产品的可靠性和安全性。

二、目的本文档的目的是为团队成员提供DFMEA管理作业的具体步骤和流程,以保证每个项目中的DFMEA工作能够有序进行。

通过按照本文档进行操作,团队成员可以更好地了解DFMEA的相关要求和流程,并能够准确地执行DFMEA管理作业。

三、DFMEA管理作业步骤1. 确定DFMEA团队在开始DFMEA管理作业之前,需要确定一个DFMEA团队。

该团队应包括与设计、工程、质量、制造和其他相关领域密切相关的成员。

DFMEA团队的成员应具备专业知识和经验,以便能够有效地识别和分析潜在失效模式。

2. 确定DFMEA的范围和目标在开始DFMEA管理作业之前,需要明确DFMEA的范围和目标。

具体而言,需要确定DFMEA的适用范围(例如产品、系统、子系统等)以及所关注的失效模式。

目标可以是识别潜在失效模式、评估其影响、确定相应的控制措施等。

3. 收集相关信息在进行DFMEA管理作业之前,需要收集与设计相关的各种信息。

这些信息可以包括设计文档、技术规范、市场需求、客户反馈等。

通过收集这些信息,可以帮助团队更好地了解产品设计,并分析潜在失效模式和其影响。

4. 分析潜在失效模式在进行DFMEA管理作业过程中,需要对设计中的潜在失效模式进行分析。

这包括识别潜在失效模式、评估其严重性、确定其可能性和检测控制措施等。

通常采用数值评估来表示失效模式的严重性、可能性和检测控制措施的有效性。

5. 制定控制措施在对潜在失效模式进行分析后,需要制定相应的控制措施。

这些措施旨在减轻失效模式的影响,并降低其可能性。

控制措施可以包括改进设计、调整工艺、改进测试方法等。
