第5章 思考题5-1 齿轮传动要匀速、连续、平稳地进行必须满足哪些条件?答 齿轮传动要均匀、平稳地进行，必须满足齿廓啮合基本定律．即i 12=ω1/ω2=O 2P ／O 1P ，其中P 为连心线O 1P 2与公法线的交点。
齿轮传动要连续、平稳地进行，必须满足重合度ε≥l ，同时满足一对齿轮的正确啮合条件。
5-2渐开线具有哪些重要的性质?渐开线齿轮传动具有哪些优点? 答：参考教材。
5-3具有标准中心距的标准齿轮传动具有哪些特点?答 若两齿轮传动的中心距刚好等于两齿轮节圆半径之和，则称此中心距为标准中心距．按此中心距安装齿轮传动称为标准安装。
（1)两齿轮的分度圆将分别与各自的节圆重合。
(2)轮齿的齿侧间隙为零。
(3)顶隙刚好为标准顶隙，即c=c*m=O.25m 。
5-4何谓重合度?重合度的大小与齿数z 、模数m 、压力角α、齿顶高系数h a *、顶隙系数c*及中心距a 之间有何关系?答 通常把一对齿轮的实际啮合线长度与齿轮的法向齿距p b 的比值εα。
称为齿轮传动的重合度。
重合度的表达式为：εα=[z 1(tan αal —tan α’)±z 2(tan αa2-tan α’)/2π由重合度的计算公式可见，重合度εα与模数m 无关．随着齿数z 的增多而加大，对于按标准中心距安装的标准齿轮传动，当两轮的齿数趋于无穷大时的极限重合度εα=1.981 此外重合度还随啮合角α’的减小和齿顶高系数h a *的增大而增大。
重合度与中心距a 有关(涉及啮合角α’)，与压力角α、顶隙系数c*无关。
5-5 齿轮齿条啮合传动有何特点?为什么说无论齿条是否为标准安装，啮合线的位置都不会改变?答 由于不论齿条在任何位置，其齿廓总与原始位置的齿廓平行．而啮合线垂直于齿廓，因此，不论齿轮与齿条是否按标准安装，其啮合线的位置总是不变的，节点位置确定，齿轮的节圆确定；当齿轮与齿条按标准安装时，齿轮的分度圆应与齿条的分度线相切。
《机械设计基础》第十二章 齿轮传动
（1）软齿面齿轮 齿面硬度≤350HBS，热处理后切齿。常用 材料为45钢、50钢等正火处理或45钢、40Cr、35SiMn等作调质 处理。为了使大、 小齿轮的寿命接近相等，推荐小齿轮的齿面 硬度比大齿轮高30~50HBS，这类齿轮常用于对强度与精度要求 不高的传动中。
机械设计基础
（2）硬齿面齿轮 齿面硬度﹥350HBS，一般用锻钢经正火 或调质后切齿，再作表面硬化处理，最后进行磨齿等精加工。表 面硬化的方法可采用表面淬火、渗碳淬火、氮化等。硬齿面齿轮 常用的材料为40Cr、20Cr、20CrMnTi、38CrMoAlA等。这类齿 轮由于齿面硬度高，承载能力高于软齿面齿轮，常用于高速、重 载、精密的传动中。 2.铸铁 铸铁的抗弯和耐冲击性能较差，但价格低廉、浇铸简单，加 工方便。主要用于低速、工作平稳、传递功率不大和对尺寸与重 量无严格要求的开式齿轮。常用材料有HT300、HT350、QT5007等。
机械设计基础
（二）齿面点蚀
轮齿工作时，齿面接触应力是按脉动循环变化的。当这种 交变接触应力重复次数超过一定限度后，轮齿表层或次表层就 会产生不规则的细微的疲劳裂纹，疲劳裂纹蔓延扩展使金属脱 落而在齿面形成麻点状凹坑，即为齿面点蚀。
机械设计基础
轮齿在啮合过程中，因为 在节线处同时啮合齿对数少，接 触应力大，且在节点处齿廊相对 滑动速度小，油膜不易形成，摩 擦力大，所以点蚀大多出现在靠 近节线的齿根表面上。 对于软齿面（齿面硬度 ≤350HBS）的闭式齿轮传动常因 齿面疲劳点蚀而失效。 ■抗点蚀措施：提高齿面硬度和齿面加工精度；选用黏度合 适的润滑油等。 机械设计基础
机械设计基础
12.2 齿轮常用的材料及热处理
12.2.1 齿轮对材料的基本要求
由轮齿的失效分析可知，设计齿轮传动时应使轮齿的齿面 具有较高的抗磨损、抗点蚀、抗胶合及抗塑性变形的能力， 而齿根则要求有较高的抗折断、抗冲击载荷能力。因此，对 轮齿材料性能的基本要求为： 1．齿面要有足够的硬度； 2．齿芯要有足够的强度和较好的韧性； 3．材料应具有良好的加工工艺性能以及热处理性能。 12.2.2 常用材料及热处理选择 齿轮常用材料是钢、铸铁、非金属材料。
齿轮传动作业
减轻或防止齿面塑性变形的方法有：①适当提高齿面硬度；②采用粘 度高的润滑油。
齿轮传动作业

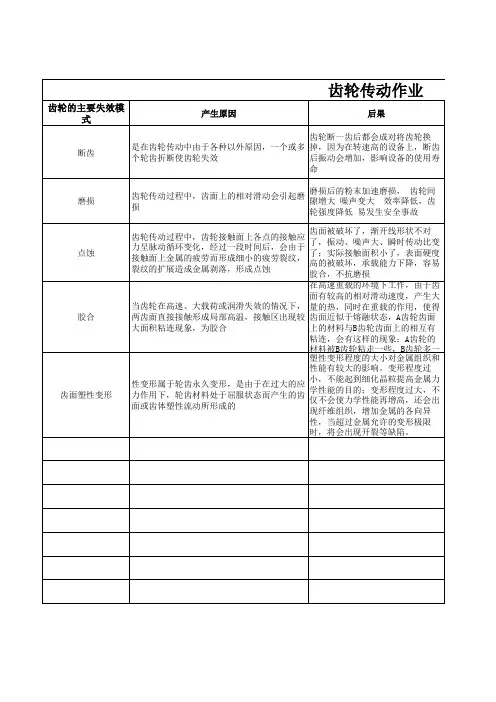

齿轮的主要失效模 式
