现场伽马能谱测量方法资料

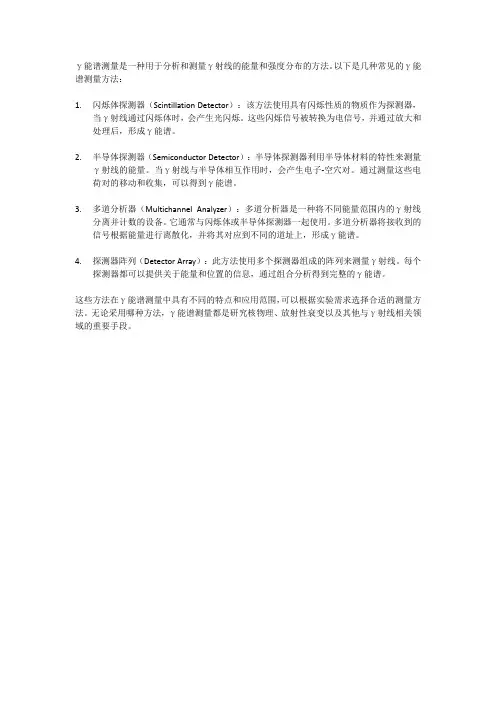

,γ能谱测量方法
γ能谱测量是一种用于分析和测量γ射线的能量和强度分布的方法。
以下是几种常见的γ能谱测量方法：
1.闪烁体探测器（Scintillation Detector）：该方法使用具有闪烁性质的物质作为探测器，
当γ射线通过闪烁体时，会产生光闪烁。
这些闪烁信号被转换为电信号，并通过放大和处理后，形成γ能谱。
2.半导体探测器（Semiconductor Detector）：半导体探测器利用半导体材料的特性来测量
γ射线的能量。
当γ射线与半导体相互作用时，会产生电子-空穴对。
通过测量这些电荷对的移动和收集，可以得到γ能谱。
3.多道分析器（Multichannel Analyzer）：多道分析器是一种将不同能量范围内的γ射线
分离并计数的设备。
它通常与闪烁体或半导体探测器一起使用。
多道分析器将接收到的信号根据能量进行离散化，并将其对应到不同的道址上，形成γ能谱。
4.探测器阵列（Detector Array）：此方法使用多个探测器组成的阵列来测量γ射线。
每个
探测器都可以提供关于能量和位置的信息，通过组合分析得到完整的γ能谱。
这些方法在γ能谱测量中具有不同的特点和应用范围，可以根据实验需求选择合适的测量方法。
无论采用哪种方法，γ能谱测量都是研究核物理、放射性衰变以及其他与γ射线相关领域的重要手段。

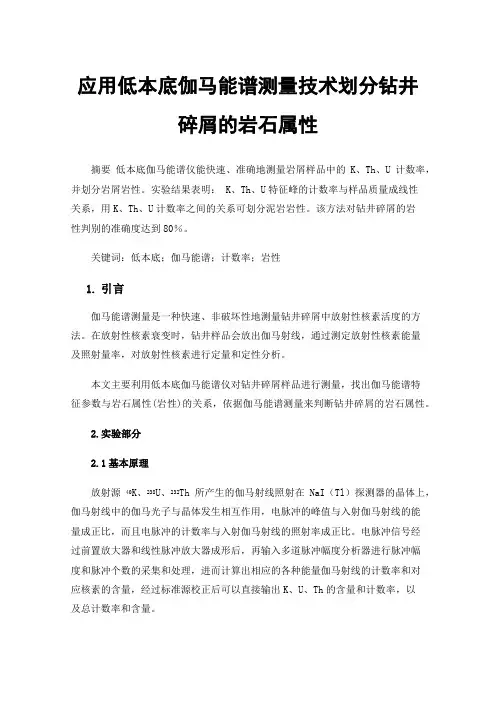

应用低本底伽马能谱测量技术划分钻井碎屑的岩石属性
应用低本底伽马能谱测量技术划分钻井碎屑的岩石属性摘要低本底伽马能谱仪能快速、准确地测量岩屑样品中的K、Th、U计数率，并划分岩屑岩性。
实验结果表明： K、Th、U特征峰的计数率与样品质量成线性关系，用K、Th、U计数率之间的关系可划分泥岩岩性。
该方法对钻井碎屑的岩性判别的准确度达到80％。
关键词：低本底；伽马能谱；计数率；岩性1.引言伽马能谱测量是一种快速、非破坏性地测量钻井碎屑中放射性核素活度的方法。
在放射性核素衰变时，钻井样品会放出伽马射线，通过测定放射性核素能量及照射量率，对放射性核素进行定量和定性分析。
本文主要利用低本底伽马能谱仪对钻井碎屑样品进行测量，找出伽马能谱特征参数与岩石属性(岩性)的关系，依据伽马能谱测量来判断钻井碎屑的岩石属性。
2.实验部分2.1基本原理放射源40K、238U、232Th所产生的伽马射线照射在NaI（Tl）探测器的晶体上，伽马射线中的伽马光子与晶体发生相互作用，电脉冲的峰值与入射伽马射线的能量成正比，而且电脉冲的计数率与入射伽马射线的照射率成正比。
电脉冲信号经过前置放大器和线性脉冲放大器成形后，再输入多道脉冲幅度分析器进行脉冲幅度和脉冲个数的采集和处理，进而计算出相应的各种能量伽马射线的计数率和对应核素的含量，经过标准源校正后可以直接输出K、U、Th的含量和计数率，以及总计数率和含量。
2.2测量仪器测量仪器为IED-3000B型低本底数字伽马能谱仪，其主机部分如图1所示。
图1.主机电路结构框图2.3伽马软件系统本仪器数据处理终端采用智能化Android手机作为硬件开发平台，在硬件控制环节嵌入汇编语言以提高执行效率。
在测量完成后能自动计算U、Th、K的含量、各种能量γ射线的计数率、独立γ射线总道计数率，可标定当量铀含量Qeu/ur和照射量率X/(nC/kg•h），同时，又能对1024/512/256道谱线的全谱、扩展谱进行灵活查看和分析。
2.4低本底铅室低本底铅室是为了屏蔽宇宙射线和外面其余各种放射性物质的伽马射线，采用的是壁厚为10cm的中空圆柱体，外直径为42×45cm,内直径为20×22cm。
现场伽马能谱测量方法
能量分辨率通过什么公式计算的呢？能量分辨率 是高好还是低好呢？说明理由。 比较NaI探测器与HPGe探测器。
为了推算介质中铀、钍、钾的含
量，选择三个能谱段，按能量测 量结果列出三元一次方程组求解：
矩阵形式
简化形式 含量矩阵
3.198979×Nu+(-2.034544)×Nt+(-2.781750E02)×Nk
便捷 简单 快速
射线进入到闪烁体中与闪烁体相互作用，使闪烁 体的原子、分子电离和激发； 被电离和激发的原子、分子退激时，一部分电离、 激发能量以光辐射的形式释放出来，形成闪烁； 闪烁光的一部分被收集到光电倍增管的光阴极上； 光子被光阴极吸收后，发射出光电子； 光电子在光电倍增管中倍增，倍增的电子束在阳 极上被收集，产生输出脉冲信号。
CU(×10-6g/g)=
-0.405810×Nu+(8.262775)×Nt+(4.071464E02)×Nk
CTh(×10-6g/g)=
CK(%)=-0.290863×Nu+(5.696623E04)×Nt+(0.325156)×Nk PPM parts per million
y( xp ) axp b
500 450 400 350 300
道址
250 200 150 100 50 0 0 200 400 600 800 1000 能量（MeV） 1200 1400 1600
γ射线分辨能力的好坏，常用曲线极大 值的一半处曲线宽度△h表示其分辨本 领（记作ＦＷＨＭ）
辐射与环境实验室
熟悉NaI多道谱仪的原理和操作方法； 了解几种核素的特征γ射线谱以及改变增益对谱线 的影响； 比较NaI探测器与HPGe探测器的区别。
自然伽马能谱操作手册
自然伽马能谱（SL1318XA）操作手册一、仪器简介1318XA能谱测井仪是一种自然伽马测井仪，能定量地辨别自然放射性的三种主要来源：钾（K）40、铀系核素和钍系核素。
基本能谱测井曲线为四条深度函数曲线，一条为总伽马射线强度（按API单位刻度），其余三条为地层中测得的钾（按百分比刻度）、铀（按ppm刻度）和钍（按ppm刻度）的浓度。
还能得到这些曲线中任意两条的比值。
1318XA能谱测井仪可以使用单芯电缆或多芯电缆，可用150V D.C.或180V A.C.供电（马龙头电压）。
二、仪器技术指标部件号：112226仪器长度：7.0ft（2.13m）外壳直径：3.63in（9.22cm），最大3.70in（9.398cm）。
重量：115LB(52.2Kg)。
最大耐压：20 000PSI（1406Kg/cm2或137.9MPa）。
电缆头供电电压：150V D.C.；45－50mA。
180V A.C.；45－50mA。
最大测速：10ft(3m)/min；（推荐值）测量基准点：从后堵头尖端至探测器晶体 12in（30.48cm）。
缆芯用法：2，10－150V D.C.；（开关S1在D.C.处）。
4， 6－180V A.C.；（开关S1在A.C.处）。
7－信号输出。
10－地。
探测器：型号：钠活化碘化铯晶体。
长度：12in（30.48cm）。
直径：2in（5.08cm）。
温度：400°F（持续4小时）。
三、仪器外形尺寸仪器外形尺寸图四、所需设备1、9204信号恢复面板内的1、2、3号插板。
2、1318XA能谱测井仪刻度筒。
五、信号流程六、开关档位设置9206面板：“7芯/临时/测试”开关置“7芯”档。
“测井/马达/扩展”开关置“测井”档。
“7芯/非标准/扩展Ⅲ”开关置“7芯”档。
“测井/模拟/扩展Ⅱ”开关置“测井”档。
9204面板：“INT/EXT”置“INT”。
“示波器监视选择开关”置“12”档。
七、能谱曲线GR 自然伽马。
伽马γ能谱测量分析近代物理实验报告
γ能谱的测量中山大学 2013级材料物理供参（吓）考（你），此报告真心累数据处理注：本实验所有数据来自文件“蝙蝠侠”一、改变高压，保持其他条件不变（通道数1024）观察137Cs能谱变化图1 改变高压，137Cs能谱变化曲线图分析：1.137Cs的γ能谱应该呈现三个峰和一个平台的连续分布，从通道低到高依次为X射线峰、反散射峰、康普顿效应贡献的平台以及反映γ能量的全能峰。
高压越大，统计越明显。
2.随着高压增大，全能峰向右移动，并且高度下降、宽度增大。
因为闪烁谱仪能量分辨率不变，高压增大，道址增大，∆V V又不变，则∆V大，故宽度变大，高道址的粒子数减少，高度下降。
二、改变通道数，保持其他条件不变（高压500V）观察137Cs能谱变化分析：（见图2）1.由于通道数1500后粒子数很少，能谱曲线趋于横轴，故横坐标只取到1500，方便观察。
2.道数越小，全能峰对应的道址越小，全能峰也越高、越瘦。
因为道数越小，则每个道址包含的能量间隔越大，统计的粒子个数就越多，从而使全能峰越高。
三、60Co的γ能谱曲线图（500V，通道数2014）图3 60Co的γ能谱曲线图分析：1.因为全能峰可以表示γ射线的能量，60Co两个峰对应的射线能量在图中标出，分别为1173keV、1333keV。
2.为探究能谱仪的效率曲线，需要知道每个核素测量所得能谱图的全能峰面积。
计算方法如下：全能峰面积即图中峰与底部线段所围成的面积，可用能谱曲线下的面积减去线段两端与横轴所围成的梯形面积，而能谱曲线下的面积可用线段之间所有道址对应的粒子数的加和来表示。
加和结果通过matlab进行求和而得。
虽然计算方式较为粗糙，但基本符合。
对于左侧全能峰：S(E)1=7287-(27+60)*(626-551)/2=3981对于右侧全能峰：S(E)2=5824-(27+13)*(726-626)/2=3824四、137Cs的γ能谱曲线图（500V，通道数2014）图4 137Cs的γ能谱曲线图分析：1.全能峰面积为：S(E)=9916-(13+2)*90/2=92412.137Cs的γ能谱呈现三个峰和一个平台的连续分布，A为全能峰，这一幅度的脉冲是0.662MeV的γ光子与闪烁体发生光电效应产生的。
闪烁伽马能谱测量实验报告
闪烁伽马能谱测量实验报告一、实验目的1.熟悉闪烁探测器的工作原理和使用方法。
2.了解伽马射线的特性和能谱分析的原理。
3.掌握使用闪烁探测器进行伽马能谱测量的技巧。
二、实验原理1.闪烁探测器的工作原理闪烁探测器是利用物质受到射线激发后产生荧光闪烁而测量射线的一种仪器。
当射线入射到闪烁体中时，闪烁体中的原子或分子被激发，由于能级的跃迁导致能量的差异，从而发出可见光。
通过光电倍增管将光电转换为电信号，进而进行电子学测量和处理。
2.伽马能谱的特性伽马射线是一种高能射线，具有穿透性和能量范围广的特性。
根据射线的能量，不同的射线在闪烁体内产生的闪烁光强度也不同，从而形成能谱。
3.测量方法通过将待测样品放置在闪烁探测器前，待测伽马射线与闪烁体发生相互作用并产生闪烁光。
光信号经过光电倍增管转换为电信号，再经过放大和测量电路进行测量和分析。
三、实验步骤1.打开仪器电源，预热一段时间，使仪器稳定后，将准直孔对准探测器，并调整探测器与准直孔之间的距离。
2.将样品放置于准直孔后，在样品的右侧放置标样。
3.调整电压和增益，使仪器工作在最佳状态。
4.打开计算机并启动相应的数据采集软件，进行数据采集。
5.启动伽马射线源，待稳定后开始测量。
四、实验结果与数据处理将测得的数据导入计算机，通过数据处理软件进行能谱分析。
根据能谱图可以得到伽马射线的能量分布情况，进一步分析样品中是否存在特定的伽马射线。
五、实验讨论与分析根据能谱图可以看出不同的伽马射线对应的峰位和峰面积，分析样品中存在的放射性核素和相应的伽马能量。
六、实验结论本次实验熟悉了闪烁探测器的工作原理和使用方法，了解了伽马射线的特性和能谱分析的原理。
通过实验测量并分析了闪烁伽马能谱，初步掌握了使用闪烁探测器进行伽马能谱测量的技巧。
七、实验总结本次实验中，通过操作仪器和进行数据处理，深入了解了闪烁伽马能谱的测量原理和方法。
但在实验中还存在一些问题，如测量的准确性和数据处理的复杂性等，需要进一步学习和探讨。
现场伽马能谱测量方法解析
现场伽马能谱测量方法解析1.仪器选择：选择适当的伽马能谱测量仪器非常重要。
现场伽马能谱测量通常使用高纯锗探测器、硅半导体探测器或钠碘探测器。
这些探测器可以测量不同能量范围内的伽马辐射，并提供高分辨率的能谱数据。
2.辐射校准：在进行现场伽马能谱测量之前，必须对测量仪器进行辐射校准。
这样可以确定测量系统的能量响应，并将测量结果转换为相应的辐射剂量值。
辐射校准通常使用标准源和标准校准程序进行。
3.测量设置：在进行现场伽马能谱测量之前，需要进行一些设置。
这包括选择合适的测量位置和方向，以确保测量结果能够代表该位置或方向的伽马辐射水平。
还要确保测量仪器与周围环境隔绝，以减少其他辐射源的干扰。
4.数据采集和处理：进行现场伽马能谱测量时，测量仪器会记录下不同能量范围内的伽马辐射计数率。
这些数据可以用于生成能谱图，展示不同能量的辐射水平。
还可以根据能谱数据计算出伽马辐射的剂量值，并进行进一步的数据处理和分析。
5.数据分析：对于现场伽马能谱测量结果的进一步分析可以揭示伽马辐射源的特征和特性。
可以使用能谱分析软件对能谱数据进行峰识别和峰面积测量。
通过比较测量结果与已知的伽马辐射源能谱数据库，可以确定伽马辐射源的类型和活性。
6.风险评估和防护措施：根据现场伽马能谱测量结果，可以评估潜在的辐射风险。
这有助于确定采取何种防护措施来减少辐射暴露并保护工作人员和公众的安全。
风险评估还可以为现场环境中可能存在的辐射源的处理和处置提供依据。
总而言之，现场伽马能谱测量方法是一种可靠的方法，可用于测量现场环境中的伽马辐射能谱。
它可以提供关于伽马辐射源的重要信息，有助于评估潜在的辐射风险并采取适当的防护措施。
自然伽马能谱测井第一节
• 光阴极发射光电子的效率随入射光波长而改变的现象称 光电倍增管的光谱响应。
• 光电倍增管的灵敏度和光谱响应都和光阴极的材料有关。
暗电流
• 由于次阴极的热电子发射，光电倍增管没有入射光时， 阳极上仍有微小电流流过，约为10-7～10-9A，这个电流 称为暗电流。 • 应该降低光电倍增管的工作温度和提高其灵敏度。
能窗设置
• 在高能域设置三个能窗，W3、W4和W5，分别探测 1.46、1.76和2.62MeV三个特征峰。
• 在低能域设置二个能窗，W1和W2，探测地层中康普顿 散射后的伽马射线。
稳谱
• 晶体和光电倍增管对温度十分灵敏，温度变化将引起光 电倍增管输出脉冲幅度的改变，等效于能谱的漂移。因 此，在测量过程需调整电压和电子线路参数保证能量谱 的稳定。
灵敏度
• 光电倍增管的灵敏度是用来描述光电倍增管的光电转换 性能。
• 光阴极灵敏度是指一个光子在光阴极上打出一个电子的 几率。
• 总灵敏度是指入射一个光子在阳极上收集到的平均电子 数，单位是μA/lm（微安/流明）。
光谱响应
• 光电倍增管的灵敏度实际上与入射光的波长有关，波长 过长或过短的光子入射到光阴极打出电子的几率都极低。源自用Th和U的比值研究沉积环境
• 从化学沉积物到碎屑沉积物，Th和U的比值增大： • 碳酸盐岩的Th/U为0.3～2.8 • 粘土岩的Th/U为2.0～4.1 • 砂岩的U含量变化范围很大，因而Th/U值变化范围也大。
某些矿物、岩石的U、Th和K的含量
岩石矿物名称 典型的泥岩 膨润土 蒙脱石 高岭石 伊利石 黑云母 白云母 绿泥石 硬石膏 岩盐 砂岩 碳酸盐岩 K，％ 2.4～4.0 ＜0.5 0.16 0.42 4.5 6.7～8.3 7.9～9.8 <0.05 0.1～0.2 0.1～0.2 0.7～3.8 0.1～2.0 U，ppm 2.0～6.0 1.0～20.0 2.0～5.0 1.50～3.0 1.50 0.5 0.5 0.2～0.6 0.1～9.0 Th，ppm 8.0～16.0 6.0～50.0 14.0～24.0 6.0～19.0 ＜0.01 ＜0.0l 0.8～1.40 0.8～1.40 0.7～2.0 0.1～7.0
伽马能谱测量规范
伽马能谱测量规范预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制竭诚为您提供优质文档/双击可除伽马能谱测量规范篇一：20xx年国家标准目录国家标准目录gb/t204960.1-1996核科学技术术语核物理与核化学gb/t4960.2-1996核科学技术术语裂变反应堆gb/t4960.3-1996核科学技术术语核燃料与核燃料循环gb/t204960.4-1996核科学技术术语放射性核素gb/t204960.5-1996核科学技术术语辐射防护与辐射源安全gb/t4960.6-1996核科学技术术语核仪器仪表gb/t204960.7-1996核科学技术术语核材料管制gb/t4960.8-20xx核科学技术术语第8部分：放射性废物管理gb/t14499-93地球物理勘查技术符号gb/t14839-93地球化学勘查技术符号gb3102.10-1993核反应和电离辐射的量和单位gb/t19661.1-20xx核仪器及系统安全要求第1部分_通用要求gb/t19661.2-20xx核仪器及系统安全要求第2部分_放射性防护要求gb/t1995nim标准仪器系统gb/t5964-1986核仪器用高压同轴连接器gb8996-1988核电子仪器用样品盘尺寸gb/t10257-20xx核仪器和核辐射探测器质量检验规则sj-t255-10714检查x射线光电子能谱仪工作特性的标准方法sj-z221-9012闪烁计数用光电倍增管的标准测试方法gb/t13182-1991碘化钠（铊）闪烁探测器gb/t13376-1992塑料闪烁体gb/t204077-1983闪烁体尺寸gb/t787-1974电子管管基尺寸gb/t13181-20xx闪烁体性能测量方法gb/t10261-1988核仪器用高低压直流稳压电源测试方法gb/t8993-1998核仪器环境条件与试验方法gb/t11684-20xx核仪器电磁环境条件与试验方法gb/t9588-1988g-m计数管测试方法dz-t0085-93数字伽马辐射仪通用技术条件gbz207-20xx外照射个人剂量系统性能检验规范gb/t204835-1984辐射防护用携带式x、伽马辐射剂量率仪和检测仪gb/t13161-20xx直读式个人x和伽马辐射剂量当量和剂量当量率监测仪jig393-20xx辐射防护用x、伽马辐射剂量当量(率)仪和监测仪jjg1009-20xx直读式x、伽马辐射个人剂量当量监测仪jjg775-92伽马射线辐射加工工作剂量计gb14323-1993x、γ辐射个人报警仪gb20xx054-1993辐射防护用固定式x、伽马辐射剂量率仪，报警装置和检测仪gb/t20726-20xx半导体探测器x射线能谱仪通则gb11685-89半导体x射线能谱仪的测试方法gb/t4883-1997多道脉冲幅度分析器主要性能技术要求和测试方法dz-t0131-94固体矿产勘查报告格式规定gb/t13908-20xx固体矿产地质勘查规范总则gb/t18341-20xx地质矿产勘查测量规范dz-t0199-20xx铀矿地质勘查规范gb/t14583-93环境地表伽马辐射剂量测定规范dz-t0205-1999地面伽玛能谱测量技术规范（行业标准）ejt363-1998地面伽玛能谱测量规范(行业标准)sy-t5252-20xx岩样的自然伽马能谱分析方法sy-t5253-91岩石的自然伽马能谱分析方法高纯锗探测器法sy-t6189-1996岩石矿物能谱定量分析方法sy-t6603-20xx地面岩心能谱测定仪ws-t148-1999空气中放射性核素的伽马能谱分析方法ejt1032-20xx航空伽玛能谱测量规范gb6566-20xx建筑材料放(伽马能谱测量规范)射性核素限量gb6763-2000建筑材料产品及材料用工业废渣放射性物质控制要求gb11743-1989土壤中放射性核素的伽马能谱分析方法gb/t16140-1995水中放射性核素的伽马能谱分析方法gb/t16141-1995放射性核素的α能谱分析方法gb/t16145-1995生物样品中放射性核素伽马能谱分析方法gb11223.1-89生物样品灰中铀的测定固体荧光法gb/t11685-20xx半导体x射线探测器系统和半导体x射线能谱仪的测量方法gb/t11713-1989用半导体伽马能谱仪分析低比活度伽马放射性样品的标准方法gb/t20xx723-1999黄金制品镀层成分的x射线能谱测量方法gb9175─88中华人民共和国国家电磁辐射防护标准gb/t15950-1995低、中水平放射性废物近地表处置场环境辐射监测的一般要求gb11215-1989核辐射环境质量评价一般规定gb/t18883-20xx室内空气质量国家标准gb18871-20xx电离辐射防护与辐射源安全基本标准gb8279-1987医用诊断x线卫生防护标准gb16355-1996x射线衍射仪和荧光分析仪放射卫生防护标准gb/t20xx162.1-2000用于校准剂量仪和剂量率及确定其能量响应的x和伽玛参考辐射第一部分gb17378.1-20xx海洋监测规范第一部分：总则gb17378.2-20xx海洋监测规范第二部分：数据处理与分析质量控制gb17378.3-20xx海洋监测规范第三部分：样品采集、储存与运输gb17378.4-20xx海洋监测规范第四部分：海水分析gb17378.5-20xx海洋监测规范第五部分:沉积物分析gb17378.6-20xx海洋监测规范第六部分：生物体分析gb17378.7-20xx海洋监测规范第七部分:近海污染生态调查和生物监测gb18796-20xx中华人民共和国蜂蜜db/t677-20xx蜂蜜安全生产技术规范gb/t211-20xx煤中全水分的测定方法gb/t212-20xx煤的工业分析方法gb474-20xx煤样的制备方法gb475-1996商品煤样采取方法gb/t18666-20xx商品煤直流抽查和验收方法gb8178-87农用粉煤灰中污染物控制标准gb/t17608-1998煤炭产品品种和等级划分gb/t19494.2-20xx煤炭机械化采样第2部分:煤样的制备sn-t1072-20xx出口煤的工业分析方法—仪器法gb/t1.1-2000标准化工作导则gb/t1.2-20xx标准化工作导则第二部分：标准中规范性技术要素内容的确定方法gb/t14277-93音频组合设备通用技术条件hj-t173-20xx环境标准样品研复制技术规范sj-z263-3206.7光谱分析标准样品的制备通则sj-z263-3206.9标准样品或样品均匀度检验方法gb/t9340-20xx荧光样品色的相对测量方法gb/t15000.1-94标准样品工作导则（1）在技术标准中陈述标准样品的一般规定gb/t15000.2-94标准样品工作导则（2）标准样品常用术语及定义gb/t15000.3-94标准样品工作导则（3）标准样品定值的一般原则和统计方法gb/t15000.4-94标准样品工作导则（4）标准样品证书内容的规定gb/t15000.5-94标准样品工作导则（5）化学成分标准样品技术通则gb/t15000.6-94标准样品工作导则（6）标准样品包装通则gb/t15000.7-20xx标准样品工作导则(7）标准样品生产者能力的通用要求gb/t15000.8-20xx标准样品工作导则(8)有证标准样品的使用gb/t15000.9-20xx标准样品工作导则(9）分析化学中的校准和有证标准样品的使用gb/t2460-1996硫铁矿和硫精矿采样与样品制备方法gb/t1868-1995磷矿石和磷精矿采样与样品制备方法hg2252-1991天青石矿样品的采取和制备方法hg-t2275.2-1992雄黄矿雌黄矿样品的采取和制备方法hg-t2956.2-20xx硼镁矿石采样与制备方法gb/t204882-20xx数据的统计处理和解释正态性检验gb/t4889-20xx数据的统计处理和解释正态分布均值和方差gb/t21118-20xx小麦粉馒头国家标准gb/t2423-1997电工电子产品环境试验第二部分gb/t2951.8-1997电缆绝缘和护套材料通用试验方法gb/t4728.1-20xx电气简图用图形符号第1部分一般要求gb/t4728.2-20xx电气简图用图形符号第2部分:符号要素、限定符号和其他常用符号gb/t4728.3-20xx电气简图用图形符号第3部分:导体和连接件gb/t4728.4-20xx电气简图用图形符号第4部分:基本无源元件gb/t4728.5-20xx电气简图用图形符号第5部分:半导体管和电子管gb/t4728.6-20xx电气简图用图形符号第6部分:电能的发生与转换gb/t4728.7-20xx电气简图用图形符号第7部分:开关、控制和保护器件gb/t4728.6-2000绕组变压器gb/t4728.7-2000一般规定触点gb/t4728.8-2000指示仪表记录仪表和积算仪表通用符号gb/t4728.9-1999交换系统及其设备gb6379-1986测试方法的精密度通过实验室间试验确定。
野外伽马能谱测量操作规范
d) 对环境、建筑材料进行放射性评价。
• 2.2 资料收集
a) 相应工作比例尺的地形图 ; b) 地质资料; c) 地球物理及化探、尤其是以往放射性测资料; d) 第四纪地质、水文地质、地貌及土壤资料; e) 自然地理、交通及经济地理资料; f) 其他。
• 2.4 熟悉仪器及方法试验
a) 熟悉仪器操作，包括NaI、HPGe、LaBr探测器、数字化采集器的原 理、仪器组装、应用及数据收集、处理等。
b) 在以前未做过பைடு நூலகம்面r能谱测量的地区开展工作之前，应进行方法试验。 应解决下列主要问题：
① 被勘查对象与围岩的铀、钍、钾元素含量差异可被仪器所探测； ② 确定有效的找矿深度。
① 设计工作比例尺不得小于在同一地区与之同时进行的或以前进行过的地质测量和 普查的比例尺；
② 地 质 、矿产勘查的工作比例尺及测网密度见表1； ③ 水 文 、工程、环境及灾害地质工作的测网视具体任务而定，一个测区不少于 3条
测线，异常区域内至少有3个连续测点。建筑材料放射性评价在基岩露头可采用 1m*1m的测网密度。
表1 工作比例尺及测网密度
• 2.6 测区及精测剖面设计
a) 测区范围一般应满足下列要求：
① 当地面γ能谱测量与其他物化探工作配合使用时，最好按同一测网进行； ② 测区包括被勘查对象可能赋存的地段，并向四周有一定的扩展； ③ 尽可能将已知地质体、矿体、矿化段和山地工程包括在内，以利于推断解释； ④ 在前人工作的基础上扩大测区面积时，应覆盖以前工作的部分测线和测点； ⑤ 面 积 性测量尽可能采用规则测网。
• 2.1 确定测量任务
a) 配合各种比例尺的区域地质调查，进行地质填图，划分岩性、岩 相、确定构造带和蚀变带等。
野外γ能谱测量操作规范
标在同比例尺地形图上。1:2.5万~1:1万的普查和1:5千
~1:1千的详查，应视具体地形条件敷设不规则或规则测网 。不规则测网在地形图上标出测线和测点位置。规则测
网应采用基线和控制测线。
野外伽马能谱测量操作规范
b) 不规则测网可采用GPS或罗盘及地形地物在地形图上标注 测点位置，定位精度为标图点位与实际点位最大平面误
便携式多道γ 能谱仪时，可采用软件稳谱技术;
含量检出限分别为：铀小于2*10-6eU，钍小于4*10-6eU，钾小于0.5%； γ 射线能量在3MeV以内，能量非线性小于 0.5%； 在 一 5~+45℃温度范围内，相对湿度90%的条件下与基准条件(温度20℃ 、相对湿度 70 %)相比，仪器各能量窗计数率的相对误差在士15%以内; 功耗低，易携带，操作方便，防潮防震。
2.7 编写测量计划书
野外伽马能谱测量操作规范
•
2.1 确定测量任务
a) 配合各种比例尺的区域地质调查，进行地质填图，划分岩性、岩 相、确定构造带和蚀变带等。 b) 在矿产地质勘查的各个阶段，查明并圈定地面r异常形态及规模 ，研究单参数及多参数异常特征，查明矿化特征及控矿因素结合 地质和地球物理资料，综合评价成矿有利地段，为布轰山地工程 和钻探工程、圈定矿(化)体或地质体提供依据。
a) b) c) 仪器经过检修、长期存放、长途运输或受剧烈振动、严寒、酷热、潮湿 等影响之后，以及连续工作 1个月后，都应进行此项检查。 仪器连续工作8h稳定性检查符合放射性统计规律。 稳定性检查不合格的仪器应重新检查。多次检查仍不合格时应查明原因
，进行调整，直至检修仪器。
野外伽马能谱测量操作规范
⑨
⑩
人员安排，仪器设备配置；
经费预算。
【报告】伽马能谱实验报告
【关键字】报告伽马能谱实验报告篇一：闪烁伽马能谱测量实验报告实验题目：《闪烁γ能谱测量》一、实验目的1加深对γ射线和物质相互作用的理解。
2.掌握NaI(Tl)γ谱仪的原理及使用方法。
3.学会测量分析γ能谱。
4.学会测定γ谱仪的刻度曲线.。
二、实验仪器Cs放射源Co放射源FH1901型NaI闪烁谱仪SR-28双踪示波器三、实验原理1. γ射线与物质相互作用γ射线与物质相互作用主要有光电效应、康普顿散射及电子对效应。
1）光电效应：在光电效应中，原子吸收光子的全部能量，其中一部分消耗于光电子脱离原子束缚所需的电离能，另一部分就作为光电子的动能。
所以，释放出来的光电子能量和该束缚电子所处的电子壳层的结合能B?之差。
因此，E光电子=E??Bi?E?（需要原子核参加）2）康普顿散射：康普顿散射是γ光子与原子外层电子相互作用的结果。
反冲电子的动能为：Ee?E?2(1?cos?)m0c2?E?(1?cos?)即使入射γ光子的能量是单一的，反冲电子的能量却是随散射角连续变化的。
3）电子对效应：电子对效应是γ光子从原子核旁经过时，在原子核的库伦场作用下，γ光子转化为一个正电子和一个负电子的过程。
根据能量守恒定律，只有当入射光子的能量hν大于2m0c2，即hν〉1.02MeV时，才能发生电子对效应。
（与光电效应相似，需要原子核参加）2．NaI（Tl）γ能谱仪介绍1）闪烁谱仪装置示意图2）闪烁谱仪的工作原理Γ射线次级电子荧光Γ放射源与闪烁体发闪烁体受光阴极吸收生三种作用激辐射光电子电脉冲定标器记录分析器分析各打拿极逐级缩小3)能谱分析（以137Cs为例）全能峰是γ光子与闪烁体发生光电效应产生的，直接反映了γ射线的能量；康普顿坪是由康普顿效应贡献的；逸出的γ射线与闪烁体周围的物质发生康普顿散射，反散射光子进入闪烁体发生光电效应形成反散射峰。
4）谱仪的能量分(原文来自：小草范文网:伽马能谱实验报告)辨率和能量刻度曲线闪烁单晶γ谱仪最主要的指标是能量分辨率和线性。
NaI(Tl)闪烁谱仪及伽马能谱测量
NaI(Tl)闪烁谱仪及伽马能谱测量
二、NaI（Tl）单晶γ闪烁能谱仪的结构与性能
1、闪烁探测器的组成：闪烁体、光电倍增管和相应的电子仪器 2、单道与多道脉冲幅度分析器 3、NaI（Tl）单晶γ闪烁能谱仪的主要指标 （1）能量分辨率 （2）线性与能量刻度
133Ba的g射线的能谱
152Eu的g射线的能谱
241Am的g射线的能谱
Americium is a man made radioactive isotope, and is commonly found in smoke detectors. The source is an alpha emitter, and in the decay process it also kicks out a gamma at 59.6 keV. This is a typical gamma spectrum from Americium, as you can see, the tall peak at 59.6 keV is very obvious and over powers everything else, it also has a gamma at 26.3 keV which is sometimes visible to the left of the tall peak. There are a whole bunch of other gamma rays from 241Am, but these are not easy to see with NaI detectors.
NaI(Tl)闪烁谱仪及伽马能谱测量
地面伽马能谱测量的主要影响因素及其修正方法
地面伽马能谱测量的主要影响因素及其修正方法作者：袁兴民来源：《价值工程》2015年第36期摘要：在铀矿找矿工作中，许多地区开展了地面伽马能谱测量工作，本文介绍了影响地面伽马能谱测量的主要因素及消除相应干扰因素的主要方法。
Abstract： Ground Gamma-Ray Spectrometry has been used in lots of districts for uranium geological exploration，this paper introduced the main influence factors and the correct processes of Ground Gamma-Ray Spectrometry.关键词：地面伽马能谱测量；干扰因素；修正Key words： Ground Gamma-Ray Spectrometry；influence factor；correct中图分类号：P631.6 文献标识码：A 文章编号：1006-4311（2015）36-0225-020 引言地面伽马能谱测量是根据天然放射性核素的γ射线能量差异，确定岩石（土壤）中的照射量率强度、铀、钍、钾含量的一种放射性测量方法[1]。
但野外实地操作过程中存在很多影响测量结果的因素，为准确评价实地放射性水平及铀、钍、钾含量带来许多困扰，本文就野外地面伽马能谱测量着手，从地面伽马能谱测量的干扰因素及干扰因素的消除方法方面着手，在总结前人经验的基础上，进行相关的方法实验，系统论述地面伽马能谱测量的各项影响因素，并提出相应的解决方法。
1 放射性不平衡对测量结果的影响放射性不平衡是地面伽马能谱测量的重要影响因素，要想使得测量的铀含量是正确的，必须保证放射性衰变系列处于长期平衡状态。
由于自然界中钍系建立长期放射性平衡所需时间短，铀系所需时间长，因而自然界中钍系核素是处于平衡状态的，而铀系常出现不平衡。
野外γ能谱测量操作规范共56页
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
野外γ能谱测量操作规范
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时 ，我继 续拼搏 。
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
33、如果惧怕前面跌宕的山岩，生命 就永远 只能是 死水一 潭。 34、当你眼泪忍不住要流出来的时候 ，睁大 眼睛， 千万别 眨眼!你会看到 世界由 清晰变 模糊的 全过程 ，心会 在你泪 水落下 的那一 刻变得 清澈明 晰。盐 。注定 要融化 的，也 许是用 眼泪的 方式。
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光荣可 以被永 远肯定 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FD-3022
仪器四个道同时计数，并依次显示四个道的计数率; 用铯－137峰进行稳谱，自动跟踪谱漂移，起到稳 谱效果。 仪器能够自动扣除本底值。 铀、钍、钾三个道的计数率输出均自动归一化为 100秒的值，总到计数率自动归一化为10秒的值。
建立已知γ射线能量与对应的全能 峰位的关系，数学表达式：
CU(×10-6g/g)=
-0.405810×Nu+(8.262775)×Nt+(4.071464E02)×Nk
CTh(×10-6g/g)=
CK(%)=-0.290863×Nu+(5.696623E04)×Nt+(0.325156)×Nk PPM parts per million
能量分辨率通过什么公式计算的呢？能量分辨率 是高好还是低好呢？说明理由。 比较NaI探测器与HPGe探测器。
为了推算介质中铀、钍、钾的含
量，选择三个能谱段，按能量测 量结果列出三元一次方程组求解：
矩阵形式
简化形式 含量矩阵
3.198979×Nu+(-2.034544)×Nt+(-2.781750E02)×Nk辐射与环境实验室 Nhomakorabea
熟悉NaI多道谱仪的原理和操作方法； 了解几种核素的特征γ射线谱以及改变增益对谱线 的影响； 比较NaI探测器与HPGe探测器的区别。
熟悉仪器的操作规程，包括digiDART和FD3022； 用多道谱仪测定人工放射性源特征γ射线谱，改变 增益，比较曲线； 能量分辨率的计算，了解能量刻度。 测量环境谱线，理解逆矩阵解谱方法。
便捷 简单 快速
射线进入到闪烁体中与闪烁体相互作用，使闪烁 体的原子、分子电离和激发； 被电离和激发的原子、分子退激时，一部分电离、 激发能量以光辐射的形式释放出来，形成闪烁； 闪烁光的一部分被收集到光电倍增管的光阴极上； 光子被光阴极吸收后，发射出光电子； 光电子在光电倍增管中倍增，倍增的电子束在阳 极上被收集，产生输出脉冲信号。
y( xp ) axp b
500 450 400 350 300
道址
250 200 150 100 50 0 0 200 400 600 800 1000 能量（MeV） 1200 1400 1600
γ射线分辨能力的好坏，常用曲线极大 值的一半处曲线宽度△h表示其分辨本 领（记作ＦＷＨＭ）
