塑料原料性能简介
常用塑料材料地特性简介
常用塑料材料的特性简介一、聚乙烯类塑料聚乙烯是指由乙烯单体自由基聚合而成的聚合物，英文名简称PE。
PE的合成原料来自石油，自1965年以来一直高居世界塑料树脂产量第一位。
目前，聚乙烯的主要品种有：低密度聚乙烯（LDPE），高密度聚乙烯（HDPE），线性低密度聚乙烯（LLDPE），（超）高分子量聚乙烯（UHMWPE），茂金属聚乙烯（m-PE）还有其改性品种：乙烯—乙酸乙烯酯（EVA）氯化聚乙烯（CPE）。
1、聚乙烯类塑料的结构性能PE为线性聚合物，属于高分子长链脂肪烃；分子对称无极性，分子间作用力小，力学性能不高、电绝缘性好、熔点低、印刷性缓谩 E的结构规整，线性度高，因而易于结晶。
结晶度从高到低排序：HDPE，LLDPE，LDPE。
随结晶度的提高，PE制品的密度、刚性、硬度和强度等性能提高，但冲击性能下降。
（1）一般性能 PE树脂为无味、无毒的白色粉末或颗粒，外观呈乳白色，有似腊的手感；吸水率低，小于0.01%。
PE膜透明，透明度随结晶度提高而下降。
PE 膜的透水率低但透气性较大，不适于保鲜包装而适于防潮包装。
PE易燃，氧指数仅为17•4，燃烧时低烟，有少量熔融滴落，火焰上黄下蓝，有石蜡气味。
PE的耐水性较好。
制品表面无极性，难以粘合和印刷，须经表面处理才可改善。
（2）力学性能 PE的力学性能一般，其拉伸强度较低，抗蠕变性不好，耐冲击性能较好。
PE的耐环境应力开裂性不好，但随分子量增大而改善。
PE的耐穿刺性好，并以LLDPE最好。
（3）热学性能 PE的耐热性不高，随分子量和结晶度的提高而改善。
PE的耐低温性好，脆化温度一般可达－50℃以下；随分子量的增大，最低可达－140℃。
PE 的线膨胀系数大，在塑料中属较大者。
PE的热导率属塑料中较高者。
（4）电学性能 PE无极性，因此电性能十分优异。
介电损耗很低，且随温度和频率变化极小。
PE是少数耐电晕性好的塑料品种，介电强度又高，因而可用做高压绝缘材料。
常用塑胶材料的特点及用途
常用塑胶材料的特点及用途塑胶材料是一种广泛应用于各个领域的材料，它们具有多样的特点和用途。
下面将介绍几种常用的塑胶材料及其特点和用途。
1.聚乙烯（PE）聚乙烯是一种常见的塑胶材料，具有良好的耐腐蚀性、韧性和柔韧性。
它可以分为高密度聚乙烯（HDPE）和低密度聚乙烯（LDPE）两种。
HDPE具有很高的强度和硬度，常被用于制作垃圾桶、水管、水槽等耐用品。
LDPE柔软而薄软，常被用于制作塑料袋、保鲜膜、塑料瓶等包装材料。
2.聚氯乙烯（PVC）聚氯乙烯是一种耐候性、电绝缘性和耐化学腐蚀性很好的塑胶材料。
该材料可以通过添加剂进行改性，使其具有软硬度可调的特点。
硬质PVC常被用于制作水管、窗框、墙板等建筑材料，而软质PVC常被用于制作塑料地板、电线电缆外壳、雨衣等。
3.聚丙烯（PP）聚丙烯是一种具有良好的耐化学性、高强度和刚性的塑胶材料。
它具有较高的熔点和耐高温性能，被广泛应用于汽车零部件、电器外壳、医疗器械等领域。
此外，聚丙烯还可以通过改性制成透明的材料，用于制作瓶子、包装膜等透明塑料制品。
4.聚氨酯（PU）聚氨酯是一种耐磨、耐冲击、抗老化和耐化学腐蚀的塑胶材料。
它可以通过改变制造工艺和配方，制成硬质泡沫、软质泡沫、弹性体等多种形态。
硬质泡沫聚氨酯常被用于制作汽车座椅、保温管道等耐用品，而软质泡沫聚氨酯常被用于制作床垫、沙发等家居用品。
5.聚苯乙烯（PS）聚苯乙烯是一种可塑性良好、硬度较高的塑胶材料。
它通常有两种形态，即普通级聚苯乙烯和阻燃级聚苯乙烯（EPS）。
普通级聚苯乙烯常被用于制作电视机外壳、玩具、餐具等日用品，而EPS常被用于制作包装材料、建筑隔热材料等。
6.聚酯（PET）聚酯是一种具有优异的强度、透明度和耐高温性能的塑胶材料。
它被广泛应用于纺织业、包装业和汽车工业等领域。
常见的应用包括制作衣物、瓶子、电子产品外壳等。
以上介绍的只是常见的几种塑胶材料及其特点和用途，塑胶材料的种类繁多，每种材料都有其独特的特点和应用领域。
塑料定义、性能及特点

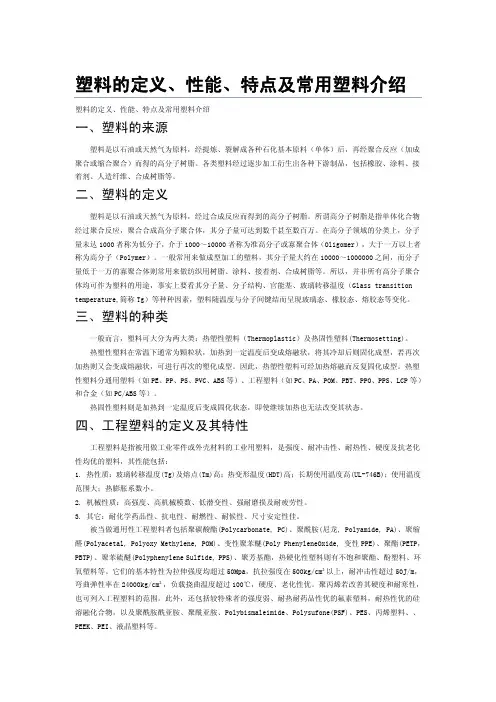

塑料的定义、性能、特点及常用塑料介绍 塑料的定义、性能、特点及常用塑料介绍一、塑料的来源塑料是以石油或天然气为原料，经提炼、裂解成各种石化基本原料（单体）后，再经聚合反应（加成聚合或缩合聚合）而得的高分子树脂。
各类塑料经过逐步加工衍生出各种下游制品，包括橡胶、涂料、接着剂、人造纤维、合成树脂等。
二、塑料的定义塑料是以石油或天然气为原料，经过合成反应而得到的高分子树脂。
所谓高分子树脂是指单体化合物经过聚合反应，聚合合成高分子聚合体，其分子量可达到数千甚至数百万。
在高分子领域的分类上，分子量未达1000者称为低分子，介于1000～10000者称为准高分子或寡聚合体（Oligomer），大于一万以上者称为高分子（Polymer）。
一般常用来做成型加工的塑料，其分子量大约在10000～1000000之间，而分子量低于一万的寡聚合体则常用来做纺织用树脂、涂料、接着剂、合成树脂等。
所以，并非所有高分子聚合体均可作为塑料的用途，事实上要看其分子量、分子结构、官能基、玻璃转移温度（Glass transition temperature,简称Tg）等种种因素，塑料随温度与分子间键结而呈现玻璃态、橡胶态、熔胶态等变化。
三、塑料的种类一般而言，塑料可大分为两大类：热塑性塑料（Thermoplastic）及热固性塑料(Thermosetting)。
热塑性塑料在常温下通常为颗粒状，加热到一定温度后变成熔融状，将其冷却后则固化成型，若再次加热则又会变成熔融状，可进行再次的塑化成型。
因此，热塑性塑料可经加热熔融而反复固化成型。
热塑性塑料分通用塑料（如PE、PP、PS、PVC、ABS等）、工程塑料（如PC、PA、POM、PBT、PPO、PPS、LCP等）和合金（如PC/ABS等）。
热固性塑料则是加热到一定温度后变成固化状态，即使继续加热也无法改变其状态。
四、工程塑料的定义及其特性工程塑料是指被用做工业零件或外壳材料的工业用塑料，是强度、耐冲击性、耐热性、硬度及抗老化性均优的塑料，其性能包括：1. 热性质：玻璃转移温度(Tg)及熔点(Tm)高；热变形温度(HDT)高；长期使用温度高(UL-746B)；使用温度范围大；热膨胀系数小。
注塑常用原料的性能与加工工艺特点
注塑常用原料的性能与加工工艺特点注塑是一种常见的塑料加工方法，常用于制造各种塑料制品。
不同的塑料原料具有不同的性能和加工工艺特点。
下面将介绍几种常用的注塑原料以及它们的性能和加工特点。
1. 聚丙烯（PP）：聚丙烯是一种具有良好韧性和耐化学腐蚀性的热塑性塑料。
它具有较高的熔点和热变形温度，因此在注塑过程中需要相对较高的熔融温度和压力。
聚丙烯在注塑加工中容易流动，尺寸稳定，且易于模具成型。
同时，聚丙烯可回收利用，具有环保特点。
2. 聚苯乙烯（PS）：聚苯乙烯是一种常见的透明塑料。
它具有较低的熔点和热变形温度，易于熔融和注塑成型。
然而，聚苯乙烯在注塑过程中容易受热破坏和变形，因此在注塑加工中需要控制好熔融温度和冷却时间，以确保产品的质量。
3. 聚丙烯酸甲酯（PMMA）：聚丙烯酸甲酯是一种具有良好透明度和耐候性的塑料。
它具有较高的熔点和粘度，注塑时需要较高的加工温度和压力，以确保充分熔化和完整充型。
PMMA还具有良好的刚性和耐化学性，可用于制造透明的塑料产品。
4. 聚乙烯（PE）：聚乙烯是一种常见的塑料，具有良好的柔韧性和机械强度。
它具有较低的熔点和粘度，易于熔融和注塑成型。
聚乙烯在注塑过程中容易流动，可用于制造各种形状的产品。
总的来说，不同的注塑原料具有不同的性能和加工工艺特点。
在进行注塑加工时，需要根据原料的特性和要求来选择合适的温度、压力和冷却时间，以确保产品的质量和成型效果。
同时，还需要注意原料的回收利用和环保性能，以实现可持续发展。
在注塑加工中，还存在其他一些常用的塑料原料，下面将继续介绍它们的性能和加工工艺特点。
5. 聚碳酸酯（PC）：聚碳酸酯是一种具有良好透明性和耐冲击性的塑料。
它具有较高的熔点和熔融粘度，因此在注塑加工过程中需要较高的温度和压力。
聚碳酸酯的熔融温度接近其热分解温度，因此在加工过程中要注意控制好温度和冷却速率，以防止产生气泡和烧结现象。
6. 聚乙烯醇（PVA）：聚乙烯醇是一种水溶性的塑料，具有良好的耐溶解性和粘接性。
PC料
PC(聚碳酸酯)PC1 PC的性能PC为无定型塑料，透明性好。
它具有优良的综合性能，机械强度高、韧性好、耐热耐候性好、尺寸稳定性高、易着色、吸水率低。
PC热变形温度为135-143℃，可长期在120-130℃的工作温度下使用。
PC的缺点是：耐化学性差、熔融粘度大、流动性差、对水份极敏感，易产生内应力开裂现象。
2 PC的工艺特点PC料对温度较敏感，其熔融粘度随温度的提高而明显降低，流动加快，对压力不敏感，要想提高其流动性，要采取升温的办法。
PC料加工前要充分干燥（120℃左右），水分应控制在%以内。
PC料宜采用高料温、高模温和高压慢速的条件下成型。
模温控制在80-110℃左右较好，成型温度在280-320℃为宜。
PC产品表面易出现气花，水口位易产生气纹，内部残留应力较大，易开裂。
因此，PC料的成型加工要求较高。
PC料收缩率低（%），尺寸变化不大。
PC料啤出的制品可用退火的方法来消除其内应力。
PC塑料原料的性能和用途简介PC,中文名称叫聚碳酸酯。
它是一种新型的热塑性塑料，透明的度达90%，被誉为是透明金属。
它刚硬而具有韧性，具有较高的冲击强度，高度的尺寸稳定性和范围很宽的使用温度、良好的电绝缘性能及耐热性和无毒性，可以通过注射、挤出成型。
PC的热性能优异，可在-100℃-130℃之间长期使用，脆化温度在-100℃以下。
聚碳酸酯具有耐开裂和耐药品性较差，高温易水解，与其它树脂的相容性差，润滑性能不好，但是，可以通过加入其它的树脂或者无机填充剂进行改性，从而获得十分优异的性能。
广泛运用于：光学照明：用于制造大型灯罩、防护玻璃、光学仪器的左右目镜筒等，还可广泛用于飞机上的透明材料。
电子电器：聚碳酸酯是优良的E（120℃）级绝缘材料，用于制造绝缘接插件、线圈框架、管座、绝缘套管、电话机壳体及零件、矿灯的电池壳等。
也可用于制作尺寸精度很高的零件，如光盘、电话、电子计算机、视频录象机、电话交换器、信号继电器等通讯器材。
pc塑料原料类的产品标准
PC塑料原料类产品标准
一、基本性能
1.外观：PC塑料原料应为清澈、无色或浅黄色、无气泡、无杂质、无裂纹的
透明或半透明颗粒。
2.密度：PC塑料原料的密度应为1.20-1.22 g/cm³。
3.熔指：PC塑料原料的熔指应在2.0-
4.0 g/10min之间。
4.拉伸强度：PC塑料原料的拉伸强度应大于或等于60 MPa。
5.弯曲强度：PC塑料原料的弯曲强度应大于或等于90 MPa。
6.冲击强度：PC塑料原料的冲击强度应大于或等于6 KJ/m²。
7.热变形温度：PC塑料原料的热变形温度应大于或等于120℃。
二、热性能
1.热稳定性：PC塑料原料应具有良好的热稳定性，能在高温下保持其物理性
能。
2.耐热性：PC塑料原料应能在高温下长期使用，其热变形温度应大于或等于
120℃。
3.耐寒性：PC塑料原料应能在低温下使用，其脆化温度应低于-10℃。
4.热导率：PC塑料原料的热导率应介于0.16-0.27 W/m·K之间。
5.热膨胀系数：PC塑料原料的热膨胀系数应接近于金属材料，以确保在温度
变化时不会产生过大的变形。
三、电性能
1.绝缘电阻：PC塑料原料的绝缘电阻应大于或等于10^12 Ω·cm。
2.耐电弧性：PC塑料原料应具有较好的耐电弧性，以保证在高压电场下不发
生电击穿现象。
3.耐电压性：PC塑料原料应能在规定电压下长期使用，不会发生电击穿现象。
(完整版)所有塑胶原料特性汇总
塑料原材料技术特性一、目录：1、ABS塑料2、PS塑料3、PMMA塑料(有机玻璃)4、POM塑料5、PP塑料6、PE塑料7、聚氯乙烯PVC8、PA塑料(尼龙)9、PC塑料10、PPO塑料（MPPO）11、PSU塑料12、PTFE塑料(F4)13、ASA塑料14、PPS塑料15、ETFE塑料16、PFA塑料17、PAR塑料（U塑料）18、酚醛塑料19、氨基塑料20、环氧树脂(EP21、有机硅塑料(IS)22、塑胶料不良处理方法ABS塑料(丙烯腈-丁二烯-苯乙烯)英文名称:Acrylonitrile Butadiene Styrene比重:1.05克/立方厘米成型收缩率:0.4-0.7% 成型温度：200-240℃干燥条件：80-90℃2小时PS 塑料(聚苯乙烯)英文名称:Polystyrene比重:1.05克/立方厘米 成型收缩率:0.6-0.8% 成型温度：170-250℃ 干燥条件：---PMMA 塑料(有机玻璃)(聚甲基丙烯酸甲脂)英文名称:Polymethyl Methacrylate比重:1.18克/立方厘米 成型收缩率:0.5-0.7% 成型温度：160-230℃ 干燥条件：70-90℃ 4小时POM 塑料(聚甲醛)英文名称:Polyoxymethylene(Polyformaldehyde)比重:1.41-1.43克/立方厘米 成型收缩率:1.2-3.0% 成型温度：170-200℃ 干燥条件：80-90℃ 2小时PP塑料(聚丙烯)英文名称:Polypropylene比重:0.9-0.91克/立方厘米成型收缩率:1.0-2.5% 成型温度：160-220℃干燥条件：---PE塑料(聚乙烯)英文名称:Polyethylene比重:0.94-0.96克/立方厘米成型收缩率:1.5-3.6% 成型温度：140-220℃干燥条件：---聚氯乙烯PVC英文名称:Poly(Vinyl Chloride)比重:1.38克/立方厘米成型收缩率:0.6-1.5% 成型温度：160-190℃干燥条件：---PA塑料(尼龙)(聚酰胺)英文名称:Polyamide比重:PA6-1.14克/立方厘米PA66-1.15克/立方厘米PA1010-1.05克/立方厘米成型收缩率:PA6-0.8-2.5%PA66-1.5-2.2%成型温度：220-300℃干燥条件：100-110℃12小时PC塑料(聚碳酸脂)英文名称:Polycarbonate比重:1.18-1.20克/立方厘米成型收缩率:0.5-0.8% 成型温度：230-320℃干燥条件：110-120℃8小时PPO塑料（MPPO）(聚苯醚)英文名称:poly(phenylene oxide)比重:1.07克/立方厘米成型收缩率:0.3-0.8% 成型温度：260-290℃干燥条件：130℃4小时PSU塑料(聚砜)英文名称:Polysulfone比重:1.25-1.35克/立方厘米成型收缩率:0.5-0.7% 成型温度：290-350℃干燥条件：130-150℃4小时PTFE塑料(F4)(聚四氟乙烯)英文名称:Polytetrafluoro ethylene比重:2.1-2.2克/立方厘米成型收缩率:3.1-7.7% 成型温度：330-380℃干燥条件：---ASA塑料(丙烯酸-苯乙烯-丙烯睛)英文名称:Acrylonitrile Styrene acrylate copolymer比重:1.05克/立方厘米成型收缩率:0.4-0.7% 成型温度：170-230℃干燥条件：80-90℃2小时PPS塑料(聚苯硫醚)英文名称:Phenylene sulfide比重:1.36克/立方厘米成型收缩率:0.7% 成型温度：300-330℃干燥条件：---ETFE 塑料(聚四氟乙烯-乙烯共聚物)英文名称:Polytetrafluoro ethylene比重:1.7克/立方厘米 成型收缩率:3.1-7.7% 成型温度：300-330℃ 干燥条件：---PFA 塑料(可溶性聚四氟乙烯)英文名称:Polytetrafluoro ethylene比重:2.13-2.167克/立方厘米 成型收缩率:3.1-7.7% 成型温度：350-400℃ 干燥条件：---PAR 塑料 （U 塑料）(聚芳脂)英文名称:比重:1.2-1.26克/立方厘米 成型收缩率:0.8% 成型温度：300-350℃ 干燥条件：100～120℃-5小时酚醛塑料英文名称:Phenol-Formaldehyde(PF)比重:1.5-2.0克/立方厘米 成型收缩率:0.5-1.0% 成型温度：150-170℃氨基塑料英文名称:MF,UF比重:1.5克/立方厘米成型收缩率:0.6-1.0% 成型温度：160-180℃环氧树脂(EP)英文名称:Epoxide Resin比重:1.9克/立方厘米成型收缩率:0.5% 成型温度：140-170℃有机硅塑料(IS)英文名称:Silicone比重:1.75-1.95克/立方厘米成型收缩率:0.5% 成型温度：160-180℃22 塑胶料不良处理方法3气孔在材料为充分干燥时，是挥发物或空气所致；大多时候发生在产品胶厚的位置，实际是材料的收缩引起的真空气泡[1] 流道或浇口过小[2] 成形品的壁厚差大[3] 材料的温度高[4] 离浇口的流动距离长[5] 脱模过早[6] 射出压力低[7] 冷却时间短[8] 保压不充分4 波纹[1]材料流动不畅[2]模具温度低[3]进浇口过小i)将流道或浇口扩展。
塑胶原料性能表
PMMA—全称是：Polymethyl methacrylate 中文名称：聚甲基丙烯酸甲酯 又称：有机玻璃
10.1：物料简介 PMMA最突出的特点是很高的透明性。其透光率92%-95%， 无机玻璃的透光率只有88% PMMA主要优点是密度小，质轻而富有韧性，抗拉强度和 弯曲强度都比无机玻璃好。
2020/7/16
PC—全称是：Polycarbonate 中文名称：聚碳酸酯 9.1：物料简介
PC树脂呈淡黄色透明体，透光率在塑料中仅次于PMMA和 PS。 PC树脂吸水率很小，可在潮湿环境中使用。 PC树脂的力学性能与PA和POM相近。其冲击强度是常用工 程塑料中最好的。蠕变强度也是常用工程塑料中最高的。 PC树脂的耐热性和耐寒性都很突出，其使用范围是-60ºC至 120ºC。遇火缓慢燃烧。 PC树脂制品有两个明显缺点：一是疲劳强度低，另一点是 制品易开裂。 收缩率：6‰-8‰ 9.2：使用方法 炮筒温度：250ºC-290ºC
2020/7/16
ABS—全称是： Acrylonitrile-Butadiene Styrene 中文名称：丙烯腈（A）、丁二烯（B）、苯乙烯（S）单体组成 5.1：物料简介
ABS树脂是三元共聚物，且三种元素的比例可按需要任意调 整。丙烯腈具有高的硬度、良好的耐热性和耐腐蚀性；丁二 烯具 有高的韧性和低温弹性；苯乙烯具有好的成型工艺性、 着色性和刚性。 ABS树脂吸水率很小，遇击级、低温冲击级、阻燃级、电镀级、透明 级、自熄级等品种的ABS。 ABS重要特点是表面可：电镀、喷漆、印刷、真空镀膜、绘 画。 收缩率：4‰-7‰
2020/7/16
使用PA6料的模具应该有良好的排气系统，因PA6料好 的流动性容易造成产品烧焦；PA6料冷却快，在注塑 时使用射台后退有助于生产的顺利进行。 停机事项：停机是炮筒里的料注射干净，无需用其它洗机料过机 提示：用PA6料注塑的制品太脆可以用泡水、煮水或煮水时加入 醋可以改善。
塑胶材料特性简介
塑胶的基本特性: 塑胶的基本特性:
A:1,容易加工性. 2,自由著色性. ,容易加工性. ,自由著色性. 3,轻而坚固性. 4,不吸水性. ,轻而坚固性. ,不吸水性. 5,不导电性. 6,不导热性. ,不导电性. ,不导热性. 7,耐腐蚀性. ,耐腐蚀性. B. 但是塑胶最大的缺点是易燃,因塑胶是由石油提炼 但是塑胶最大的缺点是易燃, 而成, 然具有燃烧性. 而成,必 然具有燃烧性. 但可加入某些化合物而令其有难燃性, 但可加入某些化合物而令其有难燃性,常用的有加 入氯气,而成为防火级别塑胶, 入氯气,而成为防火级别塑胶,而防火级别也有高低之 分如: , ,等等. 分如:V0,V2,等等. V0的意思:是塑胶被火点燃时,如离开火种会立刻 熄灭. 的意思: 熄灭. 的意思 是塑胶被火点燃时, V2 的意思:是塑胶被火点燃时,如离开火种会在两秒种自动熄灭. 的意思:是塑胶被火点燃时,如离开火种会在两秒种自动熄灭.
1.
二烯-苯乙 烯(ABS)
金属 2. 耐疲劳和抗应力开裂,冲击强度高 3. 耐酸碱等化学性腐蚀 4. 价格较低 5. 加工成型,修饰容易 1.刚硬有韧性.抗弯强度高,抗疲劳,抗应力开裂 2.质轻 3.在高温下仍保持其力学性能
2.耐热性不够理想
钻壳,风扇叶轮,收音机, 电话和电视机等壳体,部分 电器零件,汽车零件,机械 及常规武器的零部件 一般结构零件 化工容器,管道,片材,泵 叶轮,法兰,接头,绳索, 打包带,纺织器材,电器零 件,汽车配件 各种齿轮,凸轮,蜗轮,轴 套,轴瓦等耐磨零件
常见塑胶产品缺陷
走胶(又名啤不满):
产品因填充不足(或注射压力不 够,模具水口太小),致使产品 未能完整.
顶白:
产品因脱模不良,或顶 针压力过大.在产品表 面出现白印痕及凸起.
塑胶材质成分数据表
塑胶材质成分数据表一、聚乙烯（PE）聚乙烯是一种常用的塑胶材料，具有良好的韧性和耐腐蚀性。
它主要由乙烯单体聚合而成，分为低密度聚乙烯（LDPE）和高密度聚乙烯（HDPE）两种类型。
LDPE具有较高的柔软性和透明度，常用于制作塑料袋、保鲜膜等产品。
HDPE则具有较高的硬度和强度，常用于制作水管、容器等耐用品。
二、聚丙烯（PP）聚丙烯是一种具有良好刚性和耐热性的塑胶材料。
它由丙烯单体聚合而成，常用于制作各种容器、桶、管道等产品。
聚丙烯具有较高的化学稳定性，耐酸碱腐蚀，适用于多种工业领域。
三、聚氯乙烯（PVC）聚氯乙烯是一种常用的塑胶材料，具有良好的耐候性和电绝缘性。
它由氯乙烯单体聚合而成，可分为硬质PVC和软质PVC两种类型。
硬质PVC具有较高的硬度和强度，常用于制作窗框、水管等建筑材料。
软质PVC则具有较好的柔软性，常用于制作电线电缆的绝缘材料。
四、聚苯乙烯（PS）聚苯乙烯是一种常见的塑胶材料，具有良好的透明性和电绝缘性。
它由苯乙烯单体聚合而成，可分为普通PS和高冲击PS两种类型。
普通PS透明度高，硬度较高，常用于制作塑料杯、餐具等。
高冲击PS具有较高的韧性，可用于制作安全头盔、保护垫等。
五、聚对苯二甲酸乙二醇酯（PET）聚对苯二甲酸乙二醇酯是一种常用的塑胶材料，具有良好的透明度和耐热性。
它由对苯二甲酸和乙二醇聚合而成，常用于制作瓶装饮料、纤维等产品。
六、聚碳酸酯（PC）聚碳酸酯是一种具有良好透明性和高强度的塑胶材料。
它由碳酸酯单体聚合而成，常用于制作眼镜镜片、手机壳等产品。
七、聚甲基丙烯酸甲酯（PMMA）聚甲基丙烯酸甲酯是一种具有良好透明度和耐候性的塑胶材料。
它由甲基丙烯酸甲酯单体聚合而成，常用于制作亚克力板、装饰材料等。
八、聚乙烯醇（PVA）聚乙烯醇是一种常用的塑胶材料，具有良好的可溶性和膜形成性。
它由乙烯醇单体聚合而成，常用于制作胶水、纤维素等产品。
以上是常见的塑胶材料及其成分数据表。
这些塑胶材料在工业生产和日常生活中有着广泛的应用，为我们的生活带来了便利和舒适。
常用塑胶材料简介
常用塑胶材料简介常用热塑性塑料主要有以下几种:1. 聚苯乙烯PS及改性聚苯乙烯HIPS等2. 丙烯睛-丁二烯-苯乙烯聚合物类ABS3. 聚甲醛POM4. 聚乙烯PE5. 聚丙烯PP6. 聚氯乙烯PVC7. 聚碳酸酯PC8. 聚先胺PAA9. 聚甲基丙烯酸甲酯PMMA各塑料的性能及啤塑工艺要求如下:一. 聚苯乙烯PS及改性聚苯乙烯HIPS等聚苯乙烯PS或GPPS即俗称“硬胶”,属非结晶性塑料其主要性质如下:1. 透明,良好光泽,容易着色.2. 溶于有机溶剂丙酮,三氯乙烯等,便于喷油上色.3. 成型收缩率小%左右,尺寸稳定性好.4. 质脆不耐冲击,表面易擦花,胶件包装要求高.5. 耐酸性差,遇酸、醇、油酯易应力开裂.改性聚苯乙烯即高抗冲击聚苯乙烯HIPS即俗称之“不碎胶”,其主要性质如下:1. 在GPSS中加入适量5-20%丁二烯橡胶改性,从而改善了硬胶的抗冲击性能.2. 颜色: 不透明之乳油或略显黄色.3. HIPS与GPPS根据需要可混合啤塑,GPPS成份越多制品表面亮泽越好,流动性能越好.例如: 组份比 HIPS:GPPS=7:3或8:2,可保持足够强度及良好表观质量.4. 其它主要性质同GPPS.其它聚苯乙烯共性物主要有:1. MBS 聚甲基丙烯酸酯—丁二烯—苯乙烯共聚物;即透明ABS.主要性质:透明,韧性好,耐酸碱,流动性好,易于成型及着色,尺寸稳定.2. SBS 苯乙烯与丁二烯聚合物即K料常见有KR01,KR03.主要性质:透明,较好弹性,方便成型.3. AS 丙烯睛与苯乙烯聚合物即SAN料.主要性质:提高抗冲击力,耐腐蚀性较好,苯乙烯系中流动性最差.与其它同系塑料兼容性不好.透明.聚苯乙烯的成型工艺了解GPPS成型温度范围大成型温度距降解温度较远;加热流动及固化速度快,故成型周期短.在能够流动充满型腔前提下,料管温度宜稍低.速度参数:前料管温度200℃,喷嘴后料管160℃左右.GPPS流动性好,成型中不需要很高的啤塑压力70-130Mpa,压力太高反而使半制件残留内应力增加—尤其在喷油后胶件易开裂.注:改性聚苯乙烯类的流动性均稍差GPPS注射速度宜高些,以减弱熔痕夹水纹,但因注射速度受注射压力影响大,过高的速度可能会产生飞边披锋或出模时碎裂等.适当背压:当啤机背压太低,螺杆转动易卷入空气,料管内料粒密度小,塑化效果不好.模温: 30-50℃.聚苯乙烯因吸湿性小,一般成型前不需干燥,而改性聚苯乙烯需干燥处理.温度: 60-80 ℃, 干燥时间: 2小时.二. 丙烯睛—丁二烯—苯乙烯共聚物类ABS1. 三种组份的作用:丙烯睛A—使制品表面较高硬度,提高耐磨性,耐热性.丁二烯B—加强柔顺性,保持材料韧性弹性及耐冲击强度.苯乙烯S—保持良好成型性流动性,着色性及保持材料刚性.注 : 根据组份不同派生出多种规格牌号2. ABS具有良好电镀性能,也是所有塑料中电镀性能最好的.3. 因组份中丁二烯的作用,ABS较GPPS抗冲击强度变显着提高.4. ABS原料浅黄色不透明,制品表面光泽℃好.5. ABS收缩率较小,尺寸稳定性良好.6. 不耐有机溶剂,如溶于酮,醛,酯及氯化烃而形成乳浊液ABS胶浆7. 材料共混性能ABS+PVC ~ 提高韧性,耐燃性,抗老化能力.APS+PC ~ 提高抗冲击强度,耐热性.ABS的成型工艺了解1. 成型加工之前需充分干燥,使含水率<%. 干燥条件: 温度85℃以上,时间3小时.2. ABS流动性较好,易产生啤塑披锋,注射压力在70-100Mpa左右,不可太大.3. 料管温度不宜超过250℃.4. 模具温度40-80℃,外观要求较高的产品,模温取较高.5. 注射速度取中,低速为主;注射压力根据制件形状,壁厚,胶料品级选取, 一般为80-130Mpa.6. ABS内应力检验以产品没入煤油中2分钟不出现裂纹为准.三. 聚甲醛 POM聚甲醛俗称“赛钢”,属结晶性塑料,主要性质如下:1. 聚甲醛为乳白色塑料有光泽.2. 具有良好综合力学性能,硬度,刚性较高,耐冲击性好且具有优良的耐磨性及自润滑性.3. 耐有机溶剂性能好,性能稳定.4. 成型后尺寸比较稳定,受湿度环境影响较小.聚甲醛的成型工艺了解1. 聚甲醛吸湿性小吸小率<%,成型前一般不干燥或短时干燥.2. 成型温度范围窄,热稳定性差,250℃以上分解出甲醛单体熔料颜色变暗故单凭提高温度改善流动性有害且无效果.正常啤塑宜采用较低的料管温度及较短的滞留时间而提高注射压力能改善熔料的流动性及产品表面质量熔体流动性对剪切速率较敏感温度参数: 前料管190—210℃, 中料管180—205℃,后料管150—175℃.压力参数: 注射压力100Mpa左右,背压.3. 模具温度控制在80—100℃为宜一般运热油4. POM冷却收缩率很大2~%易出现啤塑“缩水”,故必须用延长保压时间来补缩.四. 聚乙烯PE聚乙烯PE俗称“花料”,属结晶性塑料,共主要性质如下:1. 聚乙烯分高密度HDPE和低密度LDPE两种,随着密度的增高,透明减弱.2. 聚乙烯为半透明粒子,胶件外观呈乳白色.3. 聚乙烯其柔软性,抗冲击性,延伸性和耐磨性,低温韧性好.4. 常温下不溶于任何溶剂,化学性能稳定;另一方面PE难以粘结.5. 机械强度不高,热变形温度低,表面易划伤.6. 聚乙烯亦常用于吹塑制品.聚乙烯的成型工艺了解1. 流动性好,成型温度范围宽,易于成型.2. 注射压力及保压压力不宜太高,避免啤件内残留有的应力而致变形及开裂. 注射压力60~70MPa.3. 吸水性低,加工前可不必干燥处理.4. 提高料管温度,外观质量好,但成型收缩率大~%,料管温度太低产品易变形,用点浇口成型更严重,采用多点浇口可改善翘曲.温度参数: 前料管温度200-220℃,中料管180-190℃,后料管160-170℃.5. 前后模温度应保持一致模温一般为20-40℃为宜,冷却水通道不宜距型腔表面太远,以免局部温差太大,使产品残留内应力.6. 因质软,必要时可不用行位滑块而采用强行脱模方式.五. 聚丙烯PP聚丙烯俗称“百折胶”,属结晶性塑料.其主要性质如下:1. 呈半透明,质轻密度,可浮于水上.2. 良好流动性及成型性,表面光泽,着色,外伤留痕优于PE.3. 高的分子量使得抗拉强度高及屈服强度耐疲劳度高.4. 化学稳定性高,不溶于有机溶剂,喷油,烫印及粘结困难.5. 耐磨性优异,以及常温下耐冲击性好.6. 成型收缩率大%,尺寸较不稳定,胶件易变形及缩水.聚丙烯的成型工艺了解1. 聚丙烯的流动性好,较低的注射压力就能充满型腔,压力太高,易发生飞边,但太低,缩水会严重.注射压力一般为80-90MPa,保压压力取注射压力力的80%左右,宜取较长保压时间补缩.2. 适于快速注射,为改善排气不良,排气曹宜稍深取0.3mm.3. 聚丙烯高结晶度,料管温度高:料管温度参数: 前料管200-240℃,中料管170-220℃,后料管160-190℃.因其成型温度范围大,易成型,实际上为减少披锋及缩水而采用较低温度.4. 因材料收缩率大, 为准确控制胶件尺寸,应适当延长冷却时间.5. 模温宜取低温20-40℃,模温太高使结晶度大,分子间作用强,制品性好,光泽度好,但柔软性,透明性差,缩水也明显.6. 背压以为宜,干粉着色工艺应适当提高背压,以提高混炼效果.六. 聚氯乙烯PVC聚氯乙烯属非结晶性塑料,原料透明.主要性能如下:1. 通过添加增塑剂使材料软硬度范围大.2. 难燃自熄,热稳定性差.3. PVC溶于环己酮,本氩夫喃,二氯乙烷,喷油用软胶开油水含环己酮4. PVC溶胶塑料玩具上主要用于搪胶.聚氯乙烯的成型工艺了解1. 软PVC收缩率较大性分子易吸水份,成型前需经干燥. 干燥温度:85-90℃,时间2小时.2. 成型时料管内长期多次受热,分解出氯乙烯单体及HCI即降解对模腔有腐蚀作用.所以应经常清洗模腔及机头内部死角.另外,模腔表面常镀硬铬或氰化处理以抗腐性.3. 软PVC中加入ABS,可提高韧性,硬度及机械强度.4. 因PVC成型加工温度接近分解温度,故应严格控制料管温度,尽可能用偏低的成型温度,同时还应尽可能缩短成型周期,以减小熔料在料管内的停留时间. 料管温度参数:前160-170℃,中160-165℃,后140-150℃.5. 针对易分解,流动性差,模具流道和浇口尽可能粗,短,厚,以减小压力损失及尽快充满型腔.注射压力90MPa,宜采用高压低温注射,背压产品壁厚不宜太薄,应在1.5mm以上,否则料流充腔困难.6. 注射速度不宜太快,以免熔料经过浇口时剧烈磨擦使温度上升,容易产生缩水痕.7. 模具温度尽可能低30-45℃左右以缩短成型周期及防止胶件出模变形必要时胶件需经定型相定型.8. 为阻止冷料堵塞浇口或流入模腔,应设计较大冷料穴积存冷料.七. 聚碳酸酯PC聚碳酸酯俗称“防弹玻璃胶”,属结晶性塑料.其主要性质如下:1. 外观透明,刚硬带韧性.燃烧慢,离火后慢熄.2. PC料耐冲击性是塑料中最好的.3. 成型收缩率小成品精度高,尺寸稳定性高.4. 化学稳定性较好,但不耐碱,酮,芳香烃等有机溶剂.5. 耐疲劳强度差,对缺口敏感,耐应力开裂性显着.聚碳酸酯PC的成型工艺了解:1. PC在高温下即使对微量水份亦很敏感,故成型前应充分干燥,使含水率降到以下. 干燥条件:温度110-120℃,时间8-12小时.2. 流动性差,须用高压注塑,但注塑压力过高会使产品残留内应力而易开裂.3. PC料粘度对温度很敏感,提高温度时,粘度有明显下降. 啤塑温度参数:前料管240-260℃,中260-280℃,后220-230℃. 料管温度勿超过310℃,PC料成型提高后料管温度对塑化有利,而一般塑料加工,料管温度控制都是前高后低的原则.4. 模具的设计要求较高:模具的设计尽可能使流道粗而短,弯曲部位少,用圆形截面分流道;仔细研磨抛光流道等,总之是减小流动阻力以适合其高粘度塑料的填充.另外,熔料硬易损伤模具,型腔和型芯应经热处理淬火或经镀硬铬.5. 注射速度太快,易出现熔体破裂现象,在浇口周围会有糊斑,产品表面毛糙等缺陷或因排气不良困气而使产品烧焦.6. 模温以控制在80-100℃为宜,控制模温目的是减小模温及料温的差异,降低内应力.7. 成型后为减小内应力,可采用退火处理,退火温度: 125-135℃,退火时间2小时,自然冷却到室温.八. 聚先胺PA聚先胺俗称尼龙NYLON,属结晶性塑料,有多品种,如尼龙6,尼龙66,尼龙1010等.其主要性质如下:1. 尼龙具有优良的韧性,耐磨性,耐疲劳性,自润滑性和自熄性.2. 低温性能好,冲击强度高;并且很高抗拉强度,弹性好.3. 尼龙吸水性大,吸水后一定程度提高抗冲击强度,但其它强度下降如,拉伸,刚度.收缩率4. 耐弱酸弱碱和一般溶剂,常温下可溶于苯酚酚可作为粘合剂,亦可溶于浓甲酸及氯化钙的饱和甲醇溶液.尼龙成型工艺了解1. 在注塑前需充分干燥. 干燥温度80-90℃;干燥时间24小时.2. 尼龙料粘度低,流动性好,容易出现披锋,压力不宜过高,一般为60-90MPa.3. 随料管温度变化,收缩率波动大,.过高的料温易出现熔料变色,质脆,银丝等;低于熔化温度的尼龙料很硬,会损坏模具和螺杆.料管温度一般为220-250℃,不宜超过300℃.4. 模温控制尼龙是结晶性塑料,产品受模温影响大,故对模温控制要求高.模温高: 结晶度大,刚性,硬度耐磨性提高,变形小;模温低: 柔韧性好,伸长率高,收缩性小.模温控制范围: 20-90℃5. 高速注射尼龙料熔点高,即凝固点高快速定型,生产效率高,为顺利充模不使熔料降到熔点下凝固.必须采用高速注射,对薄壁产品或长流距长产品尤其如此,而产品壁较厚或发生溢边的情况下用慢速注射.高速充模所致排气问题,应加以留意.6. 退火处理与调湿处理退火处理: 经退火可使结晶度增大,刚性提高,不易为形和开裂.退火条件: 高于使用温度10-20℃,时间按产品厚℃不同,约 10-60分钟.调湿处理: 保持尺寸稳定,对提高韧性,改善内应力分布有好处.调湿条件: 浸沸水或醋酸钾溶液.醋酸钾:水=:100 沸点121℃ 时间2-16小时.九. 聚甲基丙烯酸酯PMMA聚甲基丙烯酸酯,即有机玻璃,俗称“亚加力”Acrylis,属非结晶性塑料.其主要性质如下:1. 透明度高,质轻不易变形,良好导旋光性.2. PMMA难着火,能缓慢燃烧.3. 不耐醇,酮,强碱,能溶于芳香烃,氧化烃三氧乙烷可做粘合剂.4. 容易成型,尺寸稳定.5. 耐冲击性及表面硬度均稍差,容易擦花,故对包装要求较高.PMMA成型工艺了解1. 亚加力透明度高,啤塑缺陷如气泡,流纹,杂质,黑点,银丝等明显暴露,故成型难度高,产品合格率低.2. 原料充分干燥干燥不充分会发生银丝,气泡现象.干燥条件: 温度95-100℃,时间6小时,料层厚不超过30mm,且料斗应持续保温,避免重新吸潮.3.流动性件差,宜高压成型,注射压力: 80-100MPa,保压压力为注射压力的80%的左右,背压亦不宜太高.防止浇口流道的早期冷却,适当加长注射时间,需用足够压力补缩.4.注射速度注射速度对粘度影响很大,不能太快.注射速度太高会引进塑件气泡,烧焦,透明度差等.5.料温流动性随料管温度提高而增大,但在能够充满型腔的前提下,温度不宜太高,以减小变色,银丝等缺陷.温度参数: 前料管200-230℃,中215-235℃,后料管140-160℃.6. 模温高,产品透明度高,并减少熔合不良,尤其可减少产品内应力,且易充满型腔,模温一般为70-90℃.7. 模具的设计流道要简单,流畅,阔浇口有利成型.8. 减小内应力. 热处理温度70-80℃热我或热水缓冷,处理时间视产品壁厚而定,一般为4小时.9. 减少啤塑黑点:1.保证原料洁净环境清洁2.清洁模具定期3.机台清洁清洁料管前端,螺杆,喷嘴等10．模面保持光洁,镀铬抗腐蚀.为不影响产品透明度,颜色,尽少用脱模剂,而宜增大模具出模斜度,方便脱模.。
常用塑料原材料性能特点及用途简介
• 用途：主要用作汽车、电器的零部件，各种容器、家具、包装材料和医疗器材等， 如：保险杠、防擦条、汽车方向盘、仪表盘及车内装饰件、家用电器的绝缘外壳及 洗衣机内胆、电线电缆和其他电器的绝缘材料、食品周转箱、食品袋、饮料包装瓶 等等。
聚碳酸酯（PC）
• 材料性能：为透明、微黄色 或白色的刚硬而有良好的韧性，收缩率0.8%，突出的冲 击强度，较高的弹性模量和尺寸稳定性。无色透明，着色性好，耐热性比尼龙，聚 甲醛高，抗蠕变和电绝缘性较好，耐蚀性，但耐磨性欠佳，自润性差，不耐碱，酮， 胺，芳香烃，有应力开裂倾向 高温易水解，与其他树脂相溶性差，耐疲劳强度底较 易产生应力开裂，其制品可在-100~130度内使用。 PC料燃烧时，火焰呈黄色，黑烟， 发出花果臭的气味 ，PC料制品须进行后冷却处理以消除内应力：100度 0.5-2H 冷却。
• 用途：适应于要 求透明且有一定强度的防爆 防振的零部件。制造塑料铭牌 、度盘、 油标 、油杯。
尼龙（PA）
• 材料性能：收缩率1.0% 淡黄色至琥珀色 透明固体，燃烧 时火焰上端黄色 下端蓝色， 发出 羊毛、指甲烧味 。坚硬、耐磨、耐疲劳、耐油、耐水、结晶性能很高， 具有优 良的力学性能，刚度尚逊于金属，但比强度高于 金属，可代替金属使用，冲击强度 良好，比PC、POM 低，但热稳定性差，制品一般只能在80-100度下使用 PA6弹性好， 冲击强度高，吸水性较大。 PA66强度高，耐磨性好。 PA610与PA66相似，但吸水和 刚性都较小。 PA1010半透明，吸水性小器 仪表等零 件，电仪器、骨架 线圈、支架 轴承、齿轮
各类塑料原材料性能特点-ABS、PC、PA66、PP
各类塑料原材料性能特点材料名称: ABS中文名称: 丙烯腈-丁二烯-苯乙烯共聚物英文全称: Acrylonitrile-Butadiene-Styrene典型应用范围:汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。
注塑模工艺条件:干燥处理： ABS材料具有吸湿性，要求在加工之前进行干燥处理。
建议干燥条件为80~90C下最少干燥2小时。
材料温度应保证小于0.1%。
熔化温度： 210~280C°；建议温度：245C°模具温度: 25…70C。
（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。
注射压力： 500~1000bar。
注射速度：中高速度。
流道和浇口:性质化学和物理特性:缩小率: 0.5%～0.6 %密度(g/cm): 1～1.2ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。
每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。
从形态上看，ABS是非结晶性材料。
三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。
ABS的特性主要取决于三种单体的比率以及两相中的分子结构。
这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。
这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。
ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。
供应商:Dow Chemical (Magnum grades), GE Plastics (Cycolac), Bayer (Lustran), BASF (Terluran), Chi Mei (Polylac), LG Chemical (Lupos), Cheil Synthesis. 备注:材料名称: PP中文名称: 聚丙烯英文全称: PolyProrylene典型应用范围:汽车工业（主要使用含金属添加剂的PP：挡泥板、通风管、风扇等），器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等），日用消费品（草坪和园艺设备如剪草机和喷水器等）。
塑胶原料物性大全
210~225
8.3 80~120
自熄 -45~100
V0 220~310
1.1~1.14 1.2
0.6~1.4 无断裂 1200
800 110 265
10
自熄
220~310
1.2 0.13长期0.35
0.5~0.7 55~90 900~1000
650
1.2 0.15 0.5~0.7 65~87 940 630
225~250 10~30 6
135~145 自熄
120~130 V0
180~260
10.5 7
138~140 自熄 115 V2
SOTEC
汽车内部零组件,事务机 Falcon 器,通信器材,家电用品,照
明设备
WTX
薄板建材,广告装饰,精品, 光学通讯
Falcon
1.2
1.21
1.15
1.18
1.17~1.2
1.04~1.06 0.1~0.3 0.2~0.6 8 300~650 140~480
130~165 1.4~8.0 3.5~21 65~95
慢 60~80
160~260
1.05
8 430 270 85 8.5
HB
1.04~1.07 0.2~0.4 0.4~0.7 14~50 600~800 380~600 R110 130~160 1~6 7 85~110 慢 -40, 90~110
1.15
1.18
1.17~1.2
0.1~0.3
0.15
0.2
0.4~0.7
0.4~0. 6
0.3~0.4 0.2~0.8
40~55
44
750~950
不同牌号塑料的性能
不同牌号塑料的性能引言塑料是一种广泛应用于工业和日常生活中的材料，具有轻质、可塑性强、耐腐蚀等优点，因此在各行各业中得到了广泛的应用。
不同的塑料材料具有不同的性能特点，本文将对常见的几种塑料牌号进行介绍，并分析其性能特点。
1. 聚乙烯（PE）聚乙烯是一种常见的塑料材料，常用于制造塑料袋、塑料瓶等产品。
根据其分子密度的不同，聚乙烯可分为高密度聚乙烯（HDPE）和低密度聚乙烯（LDPE）两种。
以下是两种聚乙烯的性能特点：1.1 高密度聚乙烯（HDPE）•密度高：高密度聚乙烯具有较高的密度，通常为0.94-0.97g/cm³，因此具有较好的刚性和耐压性能。
•耐腐蚀性强：HDPE在常温下对大部分化学品具有较好的耐腐蚀性，比如酸、碱等。
•耐磨性：HDPE的耐磨性较好，适用于制造耐磨性要求较高的制品。
1.2 低密度聚乙烯（LDPE）•密度低：低密度聚乙烯的密度通常为0.91-0.93g/cm³，因此具有较好的柔软性和可塑性。
•耐冲击性：LDPE具有较好的耐冲击性，适用于制造对冲击要求高的制品，如塑料包装膜等。
•透明度高：由于其分子结构的特殊性，LDPE具有较高的透明度，因此被广泛应用于塑料薄膜制品。
2. 聚丙烯（PP）聚丙烯是另一种常见的塑料材料，具有良好的机械性能和耐高温性能。
以下是聚丙烯的性能特点：•密度较低：聚丙烯的密度通常为0.89-0.91g/cm³，相对较低。
•耐高温性好：聚丙烯具有较好的耐高温性能，可在100℃左右使用。
•耐腐蚀性强：聚丙烯对大部分酸和碱具有较好的耐腐蚀性。
•良好的电绝缘性：聚丙烯可以作为电器绝缘材料使用。
3. 聚氯乙烯（PVC）聚氯乙烯是一种常见的塑料材料，具有较好的耐候性、电绝缘性和可加工性。
以下是聚氯乙烯的性能特点：•耐候性好：PVC具有较好的耐候性，可在室外使用。
•耐化学性强：PVC对大部分酸、碱和盐类等化学品具有较好的耐腐蚀性。
•可加工性好：PVC可采用注塑、挤出、压延等多种方法进行加工，适用范围广泛。
塑料原材料标准(常见性能).doc
热固性是Tb到分解温度。
（下附阻燃等级）
1.塑料阻燃等级
可燃性UL94等级是应用最广泛的塑料材料可燃性能标准。
它用来评价材料在被点燃后熄灭的能力。
根据燃烧速度、燃烧时间、抗滴能力以及滴珠是否燃烧可有多种评判方法。
每种被测材料根据颜色或厚度都可以得到许多值。
当选定某个产品的材料时，其UL等级应满足塑料零件壁部分的厚度要求。
UL等级应与厚度值一起报告，只报告UL 等级而没有厚度是不够的。
塑料阻燃等级由HB，V-2，V-1向V-0逐级递增：
1、HB：UL94标准中最低的阻燃等级。
要求对于3到13 毫米厚的样品，燃烧速度小于40毫米每分钟；小于3毫米厚的样品，燃烧速度小于70毫米每分钟；或者在100毫米的标志前熄灭。
2、V-2：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。
可以有燃烧物掉下。
3、V-1：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。
不能有燃烧物掉下。
4、V-0：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。
不能有燃烧物掉下。
常用塑料材料的特性简介
常用塑料材料的特性简介一、聚乙烯类塑料聚乙烯是指由乙烯单体自由基聚合而成的聚合物，英文名简称PE。
PE的合成原料来自石油，自1965年以来一直高居世界塑料树脂产量第一位。
目前，聚乙烯的主要品种有：;低密度聚乙烯（LDPE），高密度聚乙烯（HDPE），线性低密度聚乙烯（LLDPE），（超）高分子量聚乙烯（UHMWPE），茂金属聚乙烯（m-PE）;还有其改性品种：乙烯-乙酸乙烯酯（EVA）氯化聚乙烯（CPE）。
1、聚乙烯类塑料的结构性能PE为线性聚合物，属于高分子长链脂肪烃；分子对称无极性，分子间作用力小，力学性能不高、电绝缘性好、熔点低、印刷性缓谩PE的结构规整，线性度高，因而易于结晶。
结晶度从高到低排序：HDPE，LLDPE，LDPE。
随结晶度的提高，PE制品的密度、刚性、硬度和强度等性能提高，但冲击性能下降。
) （1）一般性能PE树脂为无味、无毒的白色粉末或颗粒，外观呈乳白色，有似腊的手感；吸水率低，小于0.01%。
PE膜透明，透明度随结晶度提高而下降。
PE膜的透水率低但透气性较大，不适于保鲜包装而适于防潮包装。
PE易燃，氧指数仅为17•4，燃烧时低烟，有少量熔融滴落，火焰上黄下蓝，有石蜡气味。
PE的耐水性较好。
制品表面无极性，难以粘合和印刷，须经表面处理才可改善。
（2）力学性能PE的力学性能一般，其拉伸强度较低，抗蠕变性不好，耐冲击性能较好。
PE的耐环境应力开裂性不好，但随分子量增大而改善。
PE的耐穿刺性好，并以LLDPE最好。
（3）热学性能PE的耐热性不高，随分子量和结晶度的提高而改善。
PE 的耐低温性好，脆化温度一般可达－50℃以下；随分子量的增大，最低可达－140℃。
PE的线膨胀系数大，在塑料中属较大者。
PE的热导率属塑料中较高者。
（4）电学性能PE无极性，因此电性能十分优异。
介电损耗很低，且随温度和频率变化极小。
PE是少数耐电晕性好的塑料品种，介电强度又高，因而可用做高压绝缘材料。
（5）环境性能PE具有良好的化学稳定性。
常用塑料的性能及工艺特点简介
常用塑料的性能及工艺特点简介聚苯乙烯(P S)1. PS的性能:PS是无定型聚合物,密度为1.04g/cm3左右(销大于水),称为标准塑料,流动性好,吸水率低(小于0.02%),是一种易于成型加工的透明塑料.其制品透光率达88～91%,着色力强,硬度高.但PS制品脆性较大,易产生内应力开裂(可有煤油浸擦来检验),耐热性较差(60～80℃),无味无毒.2. PS的应用:装饰品、照明指示牌、灯罩、文具、透明玩具、日用品、厨房用品、水杯、餐盒、镜片、冷藏库和冰箱内绝热层(发泡后)、建材、EPS包装材料等.3. PS的工艺特点:PS的熔点为166℃,加工温度一般在职85～220℃为宜,分解温度约为280℃,故其加工温度范围较宽.PS 料在加工前,可不用干燥,由于其MT较大流动性好,流动阻力小,故其注射压力可低些.因PS比热低,其制件一经模具散热即能很快冷凝固化,其冷却速度比一般原料要快,开模时间可早一些,其塑化时间和冷却时间都较短,成型周期时间会短一些;PS制品的光泽随模温增加而截止好,带有内应力的胶件可在65～80℃水槽内浸泡沫塑料1～2小时,然后缓慢冷却至室温,便能消除内应力.苯乙烯-丙烯腈共聚物(AS或AN)1、AS的性能:AS为丙烯-苯乙烯的共聚体,也称作SAN,密度1.07g/cm3左右,它不易产生内应力开裂.透明度较高,其软化温度和抗冲击强度比PS高,耐疲劳性差.2、AS的应用:托盘类、杯、餐具、冰箱内格、旋钮、灯饰配件、饰物、仪表镜、包装盒、文具、气体打火机、牙刷柄等.3、AS的加工条件AS加工温度一般在210～250℃为宜.该料较易吸湿,加工前需干燥一小时以上,其流动性比PS稍差一点,故注射压力亦略高一些,模温控制在45～75℃较好.高抗冲击聚苯乙烯(H I P S)1、HIPS的性能: HIPS为PS的改性材料,密度1.04g/cm3左右,分子中含有5～15%橡胶成份,其韧性比PS提高了四倍左右,冲击强度大大提高,可做结构性材料使用(如:制品上可做扣位、柱位),但易老化.它也具有PS易于成型加工、着色力强的优点,HIPS制品为不透明性;HIPS吸水性低,加工时可不需预先干燥.2、HIPS的应用:各类家庭电器外壳、电子零件、电子仪表壳、冷藏库和冰箱内壳、电话壳、文具、玩具、建材、包装材料等.3、HIPS的工艺特点:因HIPS分子含有5～15%的橡胶成分,在一定程度上影响了其流动性,注射压力和成型温度都宜高一些.其冷却速度比PS慢,故需足够的保压压力、保压时间和冷却时间.成型周期会比PS稍长一点,其加工温度一般在175～230℃为宜.HIPS制件中存在一个特殊的“白边”问题,可通过提高模温和锁模力、减少保压压力及保压时间等办法来改善,产品中夹水纹会比较明显.K 料(B S)1、K 料的性能:K料是由苯乙烯与丁二烯共聚而成,它是无定型聚合物,又称人造橡胶.透明、无味、无毒、密度为1.01g/cm3左右(比PS、AS的低),耐冲击性能比AS高,透明性(80～90%)好,热变形温度为77℃,耐化学性较差,易受油、酸、碱及活性强的有机溶剂侵蚀.K料中含有丁二烯成分的多少,其硬度亦不同,由于K 料的流动性好,加工温度范围较宽,所以其加工性能良好(MFI为8克/10分钟).2、K料的应用:杯子、盖子、瓶、合页式盒子、衣架、玩具、PVC的代用料制品、食品包装及医药包装用品等.3、K料的工艺特点:K料的吸水性低,加工前可不用干燥,如果K料长时间在湿度大的环境中敞开式存放,则需干燥(65℃以下),而且流动性好,易于加工,其加工温度范围较宽,一般为170～250℃之间,不结晶,收缩率低(0.4～0.7%).K料在高于260℃时,若熔料在料筒中停留时间长(20分钟以上),会引致热降解,影响其透明度,甚至会变色变脆.宜用“低压、中速、中温”的条件成型,模具温度宜在20～60℃之间,较厚的制品,取出后可放入水中冷却,以得到均匀冷却,避免出现空洞现象.丙烯腈-丁二烯-苯乙烯共聚物(ABS)1、ABS的性能:ABS为丙烯腈-丁二烯-苯乙烯三元共聚物,它是无定型聚合物,密度为1.05g/cm3左右,具有较高的机械强度和良好“竖、韧、钢”的综合性能.ABS是一种应用广的工程塑料,其品种多样,用途广泛,也称“通用工程塑料”,(MBS称为透明ABS),易于成型加工,耐化学腐蚀性差,制品易电镀.2、ABS的应用:泵叶轮、轴承、把手、管道、电器外壳、电子产品零件、玩具、表壳、仪表壳、水箱外壳、冷藏库和冰箱内壳.3、ABS的工艺特点:(1)ABS的吸湿性较大和耐温性较差,在成型加工前必须进行充分干燥和预热,将水分含量控制在0.03%内.(2)ABS树脂的熔融粘度对温度的敏感性较低(与其它无定型树脂不同).ABS的注射温度虽然比PS稍高,但不能像PS那样有较宽松的升温范围,不能用盲目升温的办法来降低其粘度,可用增加螺杆转速或提升注射压力/速度的办法来提高其流动性.一般加工温度在190～235℃为宜.(3)ABS的熔融粘度属中等,比PS、HIPS、AS均较高,流动性较差,需采用较高的注射压力啤贷.(4)ABS采用中等到注射速度啤贷效果好(除非形状复杂、薄辟制件需用较高的注射速度),产品水口位易产生气纹.(5)ABS成型温度较高,其模温一般调节在45～80℃.生产较大产品时,定模(前模)温度一般比动模(后模)略高5℃左右为宜(6)ABS在高温炮筒内停留时间不宜过长(应小于30分钟),否则易分解发黄.聚对苯二甲酸丁二醇酯( P B T )1、PBT的性能:PBT是一种性能优良的结晶性工程塑料,刚性和硬度高,热稳定性好.密度为1.30～1.38g/cm3,结晶熔点为220～267℃;它具有优良的抗冲击性能,因摩擦系数低而耐磨性极优,尺寸稳定性好,吸湿性较小,耐化学腐蚀性好(除浓硝酸外);易水解,制品不宜在水中使用,成型收缩率为1.7～2.2%(较大),制品经120℃退火后可提高其抗冲击强度10～15%.2、PBT的应用:用在要求润滑性及耐腐蚀的一些部件中,如齿轮、轴承、医药用品、工具箱和搅拌棒、打球用防护面罩、页轮、螺旋桨、滑片、泵壳等.3、PBT的工艺特点:PBT注塑之前一定要在110～120℃的温度下干燥3小时左右,成型加工温度为250～270℃,模温控制在50～75℃为宜.因该料从熔融状态一经冷却,则会立即凝固结晶,故其冷却时间较短;若喷嘴温度控制不当(偏低),流道(水口)易冷却固化,会出现堵嘴现象.若料筒温度超过275℃或熔料在料筒中停留时间超过30分钟,易引起材料分解变脆.PBT注塑时需用较大水口进胶,不宜使用热流道系统,模具排气要良好,宜用“高速、中压、中温”的条件成型加工,防火料或加玻纤的PBT水口料不宜再回收利用,停机时需用PE 或PP料及时清洗料管,以免碳化.有机玻璃(P M M A)1、PMMA的性能:PMMA为无定型聚合物,俗称有机玻璃(亚加力),密度为1.18g/cm3左右.透明度极好,透光率为92%,它是很好的光学材料;耐热性较好(热变形温度为98℃),其产品机械强度中等表面硬度低、易被硬物划伤而留下痕迹,与PS相比,不易脆裂.2、PMMA的应用:仪表镜片、光学制品、电器、医疗器材、透明模型、装饰品、太阳镜片、假牙、广告牌、钟表面板、汽车尾灯、挡风玻璃等.3、PMMA的工艺特点:PMMA的加工要求较严格,它对水份和温度很敏感,加工前要充分干燥,其熔体粘度较大,需在较高温度(219～240℃)和压力下成型,模温在65～80℃较好.PMMA热稳定性不太好,受高温或在较高温度下停留时间过长都会造成降解.螺杆转速不宜过大(60rpm左右即可),较厚的PMMA制件内易出现“空洞”现象,需用大浇口和“高料温、高模温、慢速”注射的条件来加工的.聚乙烯(P E)1、PE的性能:PE是塑料中产量最大的一种塑料,密度为0.94g/cm3左右,特点是半透明、质软、无毒、价廉、加工方便.PE是一典型的结晶型高聚物且有后收缩现象.它的种类较多,常用的有LDPE较软(俗称软胶或花料),HDPE俗称硬性软胶,它比LDPE硬,透光性差,结晶度大;LLDPE性能非常优良,与工程塑料相似.PE耐化性好,不易腐蚀,印刷困难,印刷前表面需要进行氧化处理.2、PER的应用:HDPE……包装胶袋、日用品、水桶、电线、玩具、建材、容器LDPE……包装胶袋、胶花、玩具、高频电线、文具等3、PE的工艺特点:PE制件最显着的特点是成型收缩率大,易产生缩水和变形.PE料吸水性小,可不用干燥.PE的加工温度范围很宽,不易分解(分解温度约为300℃),其加工温度为180～220℃较好;若注射压力大,制品密度则高,收缩率较小.PE流动性中等,保压时间需较长,并保持模温的恒定(40～70℃).PE的结晶程度和成型工艺条件有关,它有较高的凝固温度模温低,结晶度就低.在结晶过程中,因收缩的各向异性,造成内部应力集中,PE制件易变形和开裂.产品放在80℃热水中水浴,可使内应力得到一定的松弛.成型过程中,料温和模温偏高一些为宜,注射压力在保证制件质量的前提下应尽量偏低,模具的冷却特别要求迅速均匀,产品脱模时较烫.聚丙烯(P P)1、PP的性能:PP为结晶型高聚物,密度仅为0.91g/cm3(比水小),常用塑料中PP最轻.通用塑料中,PP的耐热性最好,其热变形温度为80～100℃,能在沸水中煮.PP具有良好的耐应力开裂性能,有很高的弯曲疲劳寿命,俗称“百折胶”.PP的综合性能优于PE料,PP产品质轻、韧性好、耐化学性好.PP的缺点:尺寸精度低、刚性不足、耐候性差,易产生“铜害”,它具有后收缩现象,制品易老化、变脆和变形.2、PP的应用:各类家庭用品、透明锅盖、化学品输送管道、化学品容器、医疗用品、文具、玩具、抽丝、水杯、周转箱、管材、合页等.3、PP的工艺特点:PP在熔融温度下有较好的流动性,成型性能好,PP在加上有两个特点:其一:PP熔体的粘度随剪切速率的提高而明显的下降(受温度影响较小);其二:分子取向程度高而呈现较大的收缩率.PP的加工温度在200～250℃左右较好,它有良好的热稳定性(分解温度为310℃),但高温下(280～300℃),长时间停留在炮筒中会有降解的可能.因为PP的粘度随着剪切速率的提高有明显的降低,所以提高注射压力和注射速度会提高其流动性;若要改善收缩变形和凹陷,模温宜控制在35～65℃范围内,PP的结晶温度为120～125℃.PP熔体能穿越很窄的模具缝隙而出现披锋.PP在熔化过程中,要吸收大量的熔解热(比热较大),产品出模后比较烫.PP 料加工时不需干燥,PP的收缩率和结晶度比PE低.乙酸丁酸纤维素( C A B )1、CAB的性能:CAB是一种无定型纤维素类塑料,密度为1.15～1.22g/cm3,因其组成不同,有透明、半透明、不透明三种状态.它是纤维素塑料中韧性最好的品种之一,能耐高动态疲劳,透气性好,透水率高,耐旋光性、耐候性及耐化学性特佳,成型收缩率为0.3～0.8%,尺寸稳定性好.2、CAB的应用:眼镜架、闪光灯、安全镜、医药用具及盘子、工具柄、小型电气绝缘零件.3、CAB的工艺特点:CAB的熔点为140℃,成型加工温度在180～230℃为宜,加工前一定要在80℃的温度下干燥2小时左右,模具温度应控制在40～70℃之间.宜用“中压、中速、中温”的条件成型加工,可适用于大多数类型的水口进浇,热稳性较好,停机时无需用其它料清洗炮筒.聚酰胺( P A )1、PA的性能:PA也是结晶型塑料,俗称尼龙,密度为1.13g/cm3左右,品种很多,应用于注塑加工的常有尼龙6、尼龙1010、尼龙610等.尼龙具有机械强度高、韧性好、耐疲劳、表面光滑、有自润滑性，摩擦系数小、耐磨、耐热(100℃内可长期使用)、耐腐蚀、制件重量轻、易染色、易成型等优点.PA的缺点是:极易吸水、注塑条件要求苛刻,尺寸稳定性较差;因其比热大,产品脱模时很烫.PA66是PA系列中机械强度最高、应用最广的品种,因其结晶度高,故其刚性、耐热性都较高.2、PA的应用:高温电气插座零件、电气零件、齿轮、轴承、滚子、弹簧支架、滑轮、螺栓、叶轮、风扇叶片、螺旋桨、高压封口垫片、阀座、输油管、储油容器、绳索、扎带、传动皮带、砂轮粘合剂、电池箱、绝缘电气零件、线芯、抽丝等.3、PA的工艺特点:因PA极易吸湿,加工前一定要进行干燥(最好使用真空抽湿干燥器),含水量应控制在0.25%以下,原料干燥得越好,制品表面光泽性就越高,否则比较粗糙;但是干燥不宜太充分,含水分要保证在0.15%左右.PA 不会随受热温度的升高而逐渐软化,熔点很明显,温度一旦达到熔点就出现流动(与PS、PE、PP等料不同);尼龙料的流变特性是其粘度对剪切速率不敏感.PA的粘度远比其它热塑性塑料低,且其熔化温度范围较窄(仅5℃左右).PA流动性,容易充模成型,也易走披锋.喷嘴易出现“流涎”现象,最好用弹弓针阀式喷嘴,否则抽胶量需大一点.PA熔点高,凝固点也高,熔料在模具内随时会因温度降低到熔点以下而凝固,妨碍充模成型的完成,易出现堵嘴或堵浇口现象.所以,必须采用高速注射(薄壁或长流程制件尤其这样),保压时间要短,尼龙模具要有充分的排气措施. PA熔融状态时热稳定性较差,易降解;料筒温度不宜超过300℃,熔料在料筒内加热时间不宜超过30分钟.PA对模温要求很高,可利用模温的高低来控制其结晶性,以获得所需的性能.PA注塑时模温在50～90℃之间较好,PA6加工温度在230～250℃为宜,PA66加工温度为260～290℃;PA制品有时需要进行“调湿处理”,以提高其韧性及尺寸稳定性.聚甲醛( P O M )1、POM的性能:POM是结晶型塑料,密度为1.42g/cm3,它的钢性很好,俗称“赛钢”.它具有耐疲劳、耐蠕变、耐磨、耐热、耐冲击等优良的性能,且摩擦系数小,自润滑性好.POM不易吸湿,吸水率为0.22～0.25%,在潮湿的环境中尺寸稳定性好,其收缩率为2.1%(较大),注塑时尺寸较难控制,热变形温度为172℃,聚甲醛有均聚甲醛两种,共性能不同(均聚甲醛耐温性好一点).2、POM的应用:可代替大部分有色金属、汽车、机床、仪表内件、轴承、紧固件、齿轮、弹簧片、管道、运输带配件、电水煲、泵壳、沥水器、水龙头等.3、POM的工艺特点:POM加工前可不用干燥,最好在加工过程中进行预热(80℃左右),对产品尺寸的稳定性有好处.POM的加工温度很窄(195～215℃),在炮筒内停留时间稍长或温度超过220℃时就会分解,产生刺激性强的甲醛气体.POM料注塑时保压压力要较大(与注射压力相近),以减少压力降.螺杆转速不能过高,残量要少;POM产品收缩率较大,易产生缩水或变形.POM比热大,模温高(80～100℃),产品脱模时很烫,需防止烫伤手指.POM宜在“中压、中速、低料温、较高模温”的条件下成型加工,精密制品成型时需用模温机控制模温.聚碳酸酯( P C )1、PC的性能:PC为无定型塑料,俗称防弹胶,密度为1.2g/cm3,透明性好.它具有优良的“韧而刚”的综合性能,机械强度高、韧性好、耐冲击强度极高、耐热耐候性好、尺寸精度和稳定性高、易着色、吸水率低.PC热变形温度为135～143℃,可长期在120～130℃的工作温度下使用.PC的缺点是:耐化学腐蚀性差、耐疲劳强度低、熔融粘度大、流动性差、对水份极敏感,易产生内应力开裂现象.2、PC的应用:高温电气制品、风筒壳、火牛壳、电工用具、电机壳、工具箱、奶瓶、冷饮机壳、照相机零件、安全帽、齿轮、食品盘子、医疗器材、导管、发夹、吹风筒、理发用品、鞋跟、纤维增强后可作结构更强的工程零件、CD碟.3、PC的工艺特点:PC料对温度很敏感,其熔融粘度随温度的提高而明显降低,流动加快.对压力不敏感,要想提高其流动性,采取升温的办法较快.PC料加工前要充分干燥(120℃左右),水分应控制在0.02%以内.PC料宜采用“高料温、高模温和高压中速”的条件成型，模温控制在80～110℃左右较好，成型温度在280～320℃为宜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
240℃
干燥条件：80-90℃ 2小时
成型温度：200-
物料 性能
1、综合性能较好,冲击强度较高,化学
稳定性,电性能良好.
2、与372有机玻璃的熔接性良好,制成 双色塑件,且可表面镀铬,喷漆处理. 3、有高抗冲、高耐热、阻燃、增强、 透明等级别。
适于制作一般机械零 件,减磨耐磨零件,传动 零件和电讯零件.
4、聚苯醚的成型温度为280-330度，改性聚苯醚的成型温度 为260-285度。
PSU塑料
(聚砜)
英文名称:Polysulfone
比重:1.25-1.35克/立方厘米 成型收缩率:0.5-0.7% 290-350℃ 干燥条件：130-150℃ 4小时
成型温度：
1、适于制作耐热件、绝缘件、 1、聚砜为琥珀透明固体材 减磨耐磨件、仪器仪表零件及
比重:1.18克/立方厘米 成型收缩率:0.5-0.7%
230℃
干燥条件：70-90℃ 4小时
成型温度：160-
物料 性能
透明性极好,强度较高,有一定的耐热耐
寒性,耐腐蚀,绝缘性良好,综合性能超 过聚苯乙烯,但质脆,易熔于有机溶剂, 如作透光材料,其表面硬度稍低,容易擦
适于制作透明绝缘零件 和强度一般的零件.
4.塑料壁厚须均匀,避免缺胶,尖角,以防应力集中.
PE塑料
(聚乙烯)
英文名称:Polyethylene
比重:0.94-0.96克/立方厘米
成型收缩率:1.5-3.6%
度：140-220℃
干燥条件：---
成型温
物料 性能
耐腐蚀性,电绝缘性(尤其高频绝缘性) 优良,可以氯化,辐照改性,可用玻璃纤 维增强.低压聚乙烯的熔点,刚性,硬度 和强度较高,吸水性小,有良好的电性能 和耐辐射性;高压聚乙烯的柔软性,伸长 率,冲击强度和渗透性较好;超高分子量
尼龙6弹性好,冲击强度高,吸水较大 适于制作一般机械零
尼龙66性能优于尼龙6,强度高,耐磨性 件,减磨耐磨零件,传动
好
零件,以及化工,电器,仪
尼龙610与尼龙66相似,但吸水小,刚度 表等零件
低
尼龙1010半透明,吸水小,耐寒性较好
成型 性能
1.结晶料,熔点较高熔融温度范围窄,热稳定性差,料温超过 300度、滞留时间超过30min即分解。较易吸湿,需干燥,含水 量不得超过0.3%.
传动件、医疗及电子零
3、MPPO为PPO与HIPS共混制得的改性 件。
材料，目前市面上的材料均为此种材 2、可作较高温度下使
料。
用的齿轮、风叶、阀等
零件，可代替不锈钢使
4、有较高的耐热性，玻璃化温度211 用。
度，熔点268度，加热至330度有分解 3、可制作螺丝、紧固
倾向，PPO的含量越高其耐热性越好， 件及连接件。
适于制作一般机械零 件,耐腐蚀零件和绝缘 零件
1.结晶料,吸湿性小,易发生融体破裂,长期与热金属接触易分 解.
成型 性能
2.流动性好,但收缩范围及收缩值大,易发生缩孔.凹痕,变形.
3.冷却速度快,浇注系统及冷却系统应缓慢散热,并注意控制 成型温度.料温低方向方向性明显.低温高压时尤其明显,模具 温度低于50度时,塑件不光滑,易产生熔接不良,留痕,90度以 上易发生翘曲变形
2.流动性好,易溢料。宜用自锁时喷嘴,并应加热。
3.成型收缩范围及收缩率大,方向性明显,易发生缩孔、变形 等。
4.模温按塑件壁厚在20-90度范围内选取,注射压力按注射机 类型、料温、塑件形状尺寸、模具浇注系统选定，成型周期 按塑件壁厚选定。树脂粘度小时，注射、冷却时间应取长，
并用白油作脱模剂。
5.模具浇注系统的形式和尺寸，增大流道和浇口尺寸可减少 缩水。
称:Polyoxymethylene(Polyformaldehyde) 英文名
比重:1.41-1.43克/立方厘米 成型收缩率:1.2-3.0%
170-200℃
干燥条件：80-90℃ 2小时
成型温度：
综合性能较好，强度、刚度高，减磨 适于制作减磨耐磨零
物料 耐磨性好，吸水小，尺寸稳定性好， 件,传动零件,以及化工,
PC塑料
(聚碳酸脂)
英文名称:Polycarbonate
比重:1.18-1.20克/立方厘米 成型收缩率:0.5-0.8%
230-320℃
干燥条件：110-120℃ 8小时
成型温度：
物料 性能
冲击强度高，尺寸稳定性好，无色透 明，着色性好，电绝缘性、耐腐蚀 适于制作仪表小零件、 性、耐磨性好，但自润滑性差，有应 绝缘透明件和耐冲击零 力开裂倾向，高温易水解，与其它树 件 脂相溶性差。
料，硬度和冲击强度高，无 医疗器械零件，聚芳砜适于制
毒、耐热耐寒性耐老化性好， 作低温工作零件。
可在-100--175度下长期使 2、聚砜在电子电器工业常用于
用。耐无机酸碱盐的腐蚀，但 制造集成线路板、线圈管架、
不耐芳香烃和卤化烃。聚芳砜 接触器、套架、电容薄膜、高
硬度高，耐辐射，耐热和耐寒 性能碱电池外壳。
成型 性能
1.无定形料,热稳定性好，成型温度范围宽，流动性差。吸湿 小，但对水敏感，须经干燥处理。成型收缩率小，易发生熔 融开裂和应力集中，故应严格控制成型条件，塑件须经退火 处理。
2.熔融温度高，粘度高，大于200g的塑件，宜用加热式的延 伸喷嘴。
3.冷却速度快，模具浇注系统以粗、短为原则，宜设冷料 井，浇口宜取大，模具宜加热。
2.极易分解,在200度温度下与钢.铜接触更易分解,分解时逸 出腐蚀.刺激性气体.成型温度范围小.
3.采用螺杆式注射机喷嘴时,孔径宜大,以防死角滞料.好不带 镶件,如有镶件应预热.
ABS塑料
(丙烯腈-丁二烯-苯乙烯)
英文名称:Acrylonitrile Butadiene Styrene
比重:1.05克/立方厘米 成型收缩率:件：130℃ 4小时
成型温度：260-
物料 性能
1、为白色颗粒。综合性能良好，可在 120度蒸汽中使用，电绝缘性好，吸水 小，但有应力开裂倾向。改性聚苯醚 可消除应力开裂。
2、有突出的电绝缘性和耐水性优异， 1、适于制作耐热件、
尺寸稳定性好。其介电性能居塑料的 绝缘件、减磨耐磨件、
首位。
PA塑料(尼龙)
(聚酰胺)
英文名称:Polyamide
比重:PA6-1.14克/立方厘米 PA66-1.15克/立方厘米 PA1010-1.05克/立
方厘米 成型收缩率:PA6-0.8-2.5% PA66-1.5-2.2% 成型温度：220-
300℃
干燥条件：100-110℃ 12小时
物料 性能
坚韧,耐磨,耐油,耐水,抗酶菌,但吸水 大.
4.料温过低会造成缺料，塑件无光泽，料温过高易溢边，塑 件起泡。模温低时收缩率、伸长率、抗冲击强度高，抗弯、 抗压、抗张强度低。模温超过120度时塑件冷却慢，易变形粘 模
PPO塑料 （MPPO）
(聚苯醚)
英文名称:poly(phenylene oxide)
比重:1.07克/立方厘米 成型收缩率:0.3-0.8%
成型 性能
2.宜用高料温,高模温,低注射压力,延长注射时间有利于降低 内应力,防止缩孔.变形.
3.可用各种形式浇口,浇口与塑件圆弧连接,以免去处浇口时 损坏塑件.脱模斜度大,顶出均匀.塑件壁厚均匀,最好不带镶 件,如有镶件应预热.
PMMA塑料(有机玻璃)
(聚甲基丙烯酸甲脂)
英文名称:Polymethyl Methacrylate
热变形温度可达190度。
4、电机、转子、机
5、阻燃性良好，具有自息性，与HIPS 壳、变压器的电器零
混合后具有中等可燃性。质轻，无毒 件。
可用于食品和药物行业。耐光性差，
长时间在阳光下使用会变色。
6、可以与ABS,HDPE,PPS,PA,HIPS、玻 璃纤维等进行共混改性处理。
成型 性能
1.非结晶料,吸湿小。
低压聚乙烯适于制作耐 腐蚀零件和绝缘零件; 高压聚乙烯适于制作薄 膜等;超高分子量聚乙 烯适于制作减震,耐磨 及传动零件.
成型 性能
聚乙烯冲击强度高,耐疲劳,耐磨.
1.结晶料,吸湿小,不须充分干燥,流动性极好流动性对压力敏 感,成型时宜用高压注射,料温均匀,填充速度快,保压充分.不 宜用直接浇口,以防收缩不均,内应力增大.注意选择浇口位 置,防止产生缩孔和变形.
2.收缩范围和收缩值大,方向性明显,易变形翘曲.冷却速度宜 慢,模具设冷料穴,并有冷却系统.
3.加热时间不宜过长,否则会发生分解,灼伤.
4.软质塑件有较浅的侧凹槽时,可强行脱模.
5.可能发生融体破裂,不宜与有机溶剂接触,以防开裂.
聚氯乙烯PVC
英文名称:Poly(Vinyl Chloride)
比重:1.38克/立方厘米 成型收缩率:0.6-1.5%
性能 但热稳定性差，易燃烧，在大气中暴 仪表等零件
晒易老化。
成型 性能
1.结晶料,熔融范围窄，熔融和凝固快，料温稍低于熔融温度 即发生结晶。流动性中等。吸湿小，可不经干燥处理。
2.摩擦系数低，弹性好，塑件表面易产生皱纹花样的表面缺 陷。
3.极易分解，分解温度为240度。分解时有刺激性和腐蚀性气 体发生。故模具钢材宜选用耐腐蚀性的材料制作。
2.流动性差，为类似牛顿流体，粘度对温度比较敏感，制品 厚度一般在0.8毫米以上。极易分解，分解时产生腐蚀气体。 宜严格控制成型温度，模具应加热，浇注系统对料流阻力应 小。
3、聚苯醚的吸水率很低0.06％左右，但微量的水分会导致产 品表面出现银丝等不光滑现象，最好是作干燥处理，温度不 可高出150度，否则颜色会变化。
250℃
干燥条件：---
成型温度：170-
物料 性能
电绝缘性(尤其高频绝缘性)优良,无色 透明,透光率仅次于有机玻璃,着色性耐 适于制作绝缘透明件. 水性,化学稳定性良好,.强度一般,但质 装饰件及化学仪器.光 脆,易产生应力脆裂,不耐苯.汽油等有 学仪器等零件. 机溶剂.
