手机软件维修仪的使用

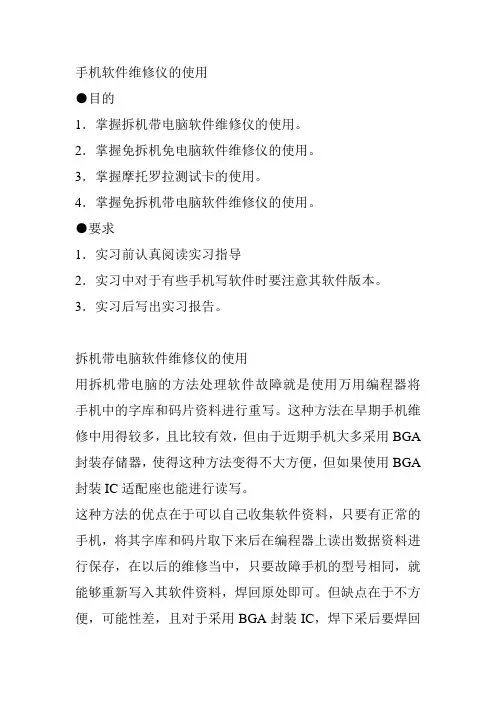

手机软件维修仪的使用●目的1．掌握拆机带电脑软件维修仪的使用。
2．掌握免拆机免电脑软件维修仪的使用。
3．掌握摩托罗拉测试卡的使用。
4．掌握免拆机带电脑软件维修仪的使用。
●要求1．实习前认真阅读实习指导2．实习中对于有些手机写软件时要注意其软件版本。
3．实习后写出实习报告。
拆机带电脑软件维修仪的使用用拆机带电脑的方法处理软件故障就是使用万用编程器将手机中的字库和码片资料进行重写。
这种方法在早期手机维修中用得较多，且比较有效，但由于近期手机大多采用BGA 封装存储器，使得这种方法变得不大方便，但如果使用BGA 封装IC适配座也能进行读写。
这种方法的优点在于可以自己收集软件资料，只要有正常的手机，将其字库和码片取下来后在编程器上读出数据资料进行保存，在以后的维修当中，只要故障手机的型号相同，就能够重新写入其软件资料，焊回原处即可。
但缺点在于不方便，可能性差，且对于采用BGA封装IC，焊下采后要焊回原处困难较大。
另外，有的手机，比如诺基亚部分手机软件有加密，重新写入软件后会引起不认卡等新的故障。
用拆机带电脑的方法处理软件故障的仪器最常用的就是LABTOOL-48，另外还有仙童48以及GP-48等等。
下面我们重点介绍LABTOOL-48，其他品种只不过是在LABTOOL48的基础上减少了功能，在此不作介绍。
一、LABTOOL-48的硬件配置1．主机：LABTOOL-48编程器一套，包括主机、电缆、电源线、说明书和驱动程序。
2．数据盘：包括目前常用手机的数据资料。
3．适配器：(1)SDO-UNIV-48：配合TSOP-48适配座，可对TSOP封装的48脚IC进行编程。
(2)SDP-UNW-40：配合TSOP-48适配座，可对TSOP封装的40脚IC进行编程。
(3)SDP-UNIV-32：配合TSOP-48适配座，可对TSOP封装的32脚IC进行编程。
(4)TSOP-48配置座：编程时放置IC用，必须与前面三种座配合使用，使用时IC靠右边放。
手机维修教程PPT课件
手机维修的一般流程
在接到故障机时，应该按照下列流程去做：
（3）先电源后整机。把电源用稳压电源代替，注意稳压电源的电压值须用万用表的电压档去校正，稳压 源的输出值应当调到和电池一样的值，
（4）先通病后特殊。
（5）先末级后前级。
(6)记录故障。故障的种类不忘不开机，进水，跌伤，无显示，掉线等十余种，但是每种故障发生的机理 可能相差许多。记录故障，是为了明确要修复的目标，使用户和维修人员之间有一定的认定。
维修手部分、PA、电子开关和
一些与温度相关的软故障的维修中，因 为当这些部分出问题时，它们的表面温 升肯定是异常的。具体操作时可用下列 方法：①手摸；②酒精棉球；③吹热风 或自然风；④喷专用的致冷剂。器件表 面异常的温升情况有助于判断故障。
维修手机的常用方法
维修手机的常用方法
(9) 重新加载软件 该方法在其它所有家用电器维修中均不
采用，但在手机维修中却经常采用。其原因 是：手机的控制软件相当复杂，容易造成数 据出错、部分程序或数据丢失的现象，因而 造成一些较隐蔽的“软”故障，甚至无法开 机，所以与其它家用电器不同，重新对手机 加载软件是一种常用的、有效的方法。
手机维修教程--基础篇
Mobile Maintenance Course--Basic Chapter
培训课件/基础教程/工作安排/工作计划
培训人：
日期：
故障分类 常见电子元器件的故障特点
故障机检修原则 故障检修步骤 维修手机的常用方法 手机维修的一般流程
PART 01 故障分类
故障原因
引起手机故障的原因
6、修 对于已经无效的元器件进行调换，焊接。
故障检修步骤
对于新手机，因为生产工艺上的缺陷，故障多发生在机芯于机壳结合部分 的机械应力点附近，且多为元器件焊接不良，虚焊等引起。与摔落，挤压 损坏的手机故障有共同点，碰坏的手机在机壳上能观察到明显的机械损伤， 在机芯的相应部分是重点检查部分。而进水与电源供电造成的手机有共同 点，进水的手机，如没有及时处理，时间一长就被氧化，断线
手机各电路原理射频电路内容详细,不看后悔
射频电路篇本次培训内容：手机各级电路原理及故障检修1，基带电路发话电路、受话电路、蜂鸣电路、耳机电路、 背光电路、马达电路、按键电路、充电电路、开 关机电路、摄像电路、蓝牙电路、FM电路、显示 电路、SIM卡电路、TF卡电路2，射频电路接收电路、发射电路一、手机通用的接收与发射流程天线：ANT 声表面滤波器：SAWfilter 低噪声放大器：LNA 功放：PA手机通用的接收与发射流程1、信号接收流程： 天线接收——天线匹配电路——双工器——滤波（声 表面滤波器SAWfilter）——放大（低噪声放大器 LNA）——RX_VCO混频（混频器Mixer）——放大 （可编程增益放大器PGA）——滤波——IQ解调（IQ 调制器）——（进入基带部分）GMSK解调——信道均 衡——解密——去交织——语音解码——滤波—— DAC——放大——话音输出。
手机通用的接收与发射流程2、信号发射流程： 话音采集——放大——ADC——滤波——语音编码——交织——加密——信道均衡——GMSK调制—— （进入射频部分）IQ调制（IQ调制器）——滤波—— 鉴相鉴频（鉴相鉴频器）——滤波——TX_VCO混频 （混频器Mixer）——功率放大（PA）——双工器—— 天线匹配电路——天线发射。
手机通用的接收与发射流程3、射频电路原理框图：二、射频电路的主要元件及工作原理天线：ANT 声表面滤波器：SAWfilter 低噪声放大器：LNA 功放：PA射频电路的主要元件及工作原理1、天线、匹配网络、射频连接器： • 天线（E600）：作用是将高频电磁波转化为高频信号电流。
射频电路的主要元件及工作原理• 天线匹配网络（L604、C611、C614）：主要是完成主板与 天线之间的功率匹配，以使天线的效率尽可能高。
射频连接器（J600）：又叫同轴连接器或射频开关，作 用主要是为手机的测试提供端口。
其内部是簧片的接触结 构，相当于一个机械开关，通常状态下开关处于闭合状态， 当射频线探头插入射频连接器时，簧片一端将与主板的天线 通路断开，而与射频线探头接触，此时手机与测试仪器之间 就通过射频连接器与射频线进行信号的传输。
手机维修仪器使用说明

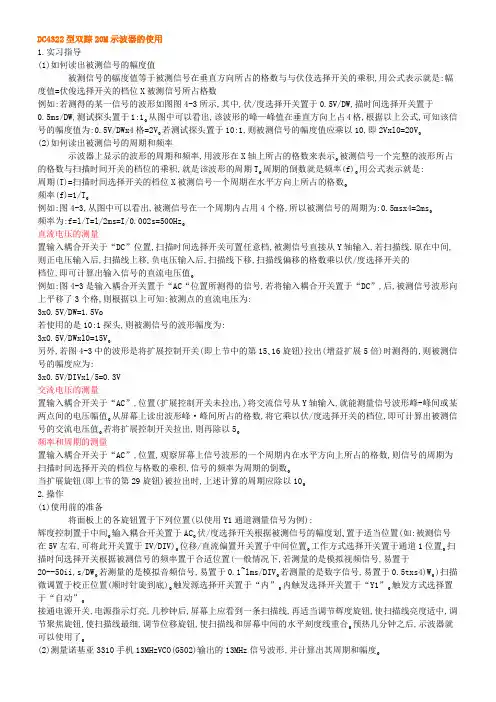

DC4322型双踪20M示波器的使用1.实习指导(1)如何读出被测信号的幅度值被测信号的幅度值等于被测信号在垂直方向所占的格数与与伏伎选择开关的乘积,用公式表示就是:幅度值=伏俊选择开关的档位X被测信号所占格数例如:若测得的某一信号的波形如图图4-3所示,其中,伏/度选择开关置于0.5V/DW,描时间选择开关置于0.5ms/DW,测试探头置于1:1｡从图中可以看出,该波形的峰—峰值在垂直方向上占4格,根据以上公式,可知该信号的幅度值为:0.5V/DWx4格=2V｡若测试探头置于10:1,则被测信号的幅度值应乘以10,即2Vxl0=20V｡(2)如何读出被测信号的周期和频率示波器上显示的波形的周期和频率,用波形在X轴上所占的格数来表示｡被测信号一个完整的波形所占的格数与扫描时间开关的档位的乘积,就是该波形的周期T｡周期的倒数就是频率(f)｡用公式表示就是:周期(T)=扫描时间选择开关的档位X被测信号一个周期在水平方向上所占的格数｡频率(f)=1/T｡例如:图4-3,从图中可以看出,被测信号在一个周期内占用4个格,所以被测信号的周期为:0.5msx4=2ms｡频率为:f=l/T=l/2ms=I/0.002s=500Hz｡直流电压的测量置输入耦合开关于“DC”位置,扫描时间选择开关可置任意档,被测信号直接从Y轴输入,若扫描线.原在中间,则正电压输入后,扫描线上移,负电压输入后,扫描线下移,扫描线偏移的格数乘以伏/度选择开关的档位,即可计算出输入信号的直流电压值｡例如:图4-3是输入耦合开关置于“AC“位置所测得的信号,若将输入耦合开关置于“DC”,后,被测信号波形向上平移了3个格,则根据以上可知:被测点的直流电压为:3xO.5V/DW=1.5Vo若使用的是10:1探头,则被测信号的波形幅度为:3x0.5V/DWxl0=15V｡另外,若图4-3中的波形是将扩展控制开关(即上节中的第15､16旋钮)拉出(增益扩展5倍)时测得的,则被测信号的幅度应为:3x0.5V/DIVxl/5=0.3V交流电压的测量置输入耦合开关于“AC”,位置(扩展控制开关未拉出,)将交流信号从Y轴输入,就能测量信号波形峰-峰间或某两点间的电压幅值｡从屏幕上读出波形峰·峰间所占的格数,将它乘以伏/度选择开关的档位,即可计算出被测信号的交流电压值｡若将扩展控制开关拉出,则再除以5｡频率和周期的测量置输入耦合开关于“AC”,位置,观察屏幕上信号波形的一个周期内在水平方向上所占的格数,则信号的周期为扫描时间选择开关的档位与格数的乘积,信号的频率为周期的倒数｡当扩展旋钮(即上节的第29旋钮)被拉出时,上述计算的周期应除以10｡2.操作(1)使用前的准备将面板上的各旋钮置于下列位置(以使用Y1通道测量信号为例):辉度控制置于中间｡输入耦合开关置于AC｡伏/度选择开关根据被测信号的幅度划､置于适当位置(如:被测信号在5V左右,可将此开关置于IV/DIV)｡位移/直流偏置开关置于中间位置｡工作方式选择开关置于通道1位置｡扫描时间选择开关根据被测信号的频率置于合适位置(一般情况下,若测量的是模拟视频信号,易置于20--50ii,s/DW｡若测量的是模拟音频信号,易置于0.1~lms/DIV｡若测量的是数字信号,易置于0.5txs4)W｡)扫描微调置于校正位置(顺时针旋到底)｡触发源选择开关置于“内”｡内触发选择开关置于“Y1”｡触发方式选择置于“自动”｡接通电源开关,电源指示灯亮,几秒钟后,屏幕上应看到一条扫描线,再适当调节辉度旋钮,使扫描线亮度适中,调节聚焦旋钮,使扫描线最细,调节位移旋钮,使扫描线和屏幕中间的水平刻度线重合｡预热几分钟之后,示波器就可以使用了｡(2)测量诺基亚3310手机13MHzVCO(G502)输出的13MHz信号波形,并计算出其周期和幅度｡3.注意事项(1)测试前,应首先估算被测信号的幅度大小,若不明确,应将示波器的伏/度选择开关置于最大档,避免因电压过大因损坏示波器｡(2)在测量小信号波形时,由于被测信号较弱,示波器上显示的波形就不容易同步,这时,可采取以下两种方法加以解决:仔细调节示波器上的触发电平控制旋钮(第34旋钮),使被测信号稳定和同步｡必要时,可结合调整扫描微调旋钮(第27旋钮),但应注意,调节该旋钮,会使屏幕上显示的频率读数发生变化(反时针旋转扫描因素扩大2.5倍以上勺,给计算频率造成一定困难,一般晴况下,应将此旋铡顷时针旋转到底,使之位于校正位置(CAL)｡可使用与被测信号同频率(或整数倍)的另一强信号作为示波器的触发信号,该信号可以从直接从示波器的第二通道输入｡(3)示波器工作时,周围不要放一些大功率的变压器,否则,测出的波形会有重影和噪波干扰｡(4)示波器可作为高内阻的电流电压表使用,手机电路中有一些高内阻电路,若作用普通万用表测电压,由于万用表内阻较低,测量结果会不准确,而且还可能会影响被测电路的正常工作,而示波器的输入阻抗比起万用表要高得多,使用示波器直流输入方式,先将示波器输入接地,确定好示波器的零基线,就能方便地测量被测信号的直流电压DC4322型双踪20M示波器一､DC4322型双踪20M示波器功能DC4322型双踪20M示波器面板上的各种开关､旋钮安装位置示波器面板上主要有以下开关和按钮,说明如下:(1)电源开关(POWER)(2)电源指示灯(3)聚焦控制旋钮(FOCUS)用于调节聚焦直至扫描线最细,虽然在调节亮度时聚焦能自动调整,但有时要用手动调节以便获得最佳效果｡(4)刻度照明控制(工LLUM)(5)基线旋转(TRACEROTATION)用于调节扫描线使其和水平刻度线平行,以克服外磁场变化带来的基线倾斜,用螺丝刀调节｡(6)辉度控制(1NTENSITY)顺时针旋转｡辉度增加｡(7)保险丝盒(FUSE)内装1A保险丝(8)电源插座(ACINLET)(9)通道1输入端(Y11NPUT)被测信号由此输入Y1通道,当示波器工作在X-Y方式时,输入到此端的信号作为X轴信号｡(10)通道2输入端(Y21NPUT)被测信号由此输入Y1通道,当示波器工作在X-Y方式时,输入到此端的信号作为Y轴信号｡(11)､ (12)输入耦合开关(AC-GND-DC)用以选择被测信号输入至Y轴放大器输入端的耦合方式｡AC:当开关拔至此位置时,只耦合交流分量,隔离输入信号的直流分量,使屏幕上显示的信号波形不受直流电平的影响｡GND:当开关拔至此位置时,输入信号接地｡DC:当开关拔至此位置时,输入信号直接加到Y轴放大器输入端,其中既有直流成分,又有交流成分｡(13)､ (14)伏/度选择开关(VOLTS/DIV)用于选择垂直偏转因素｡可以方便地观察垂直放大器上各种幅度范围的波形,当使10:1输入探极时,要将屏幕显示的幅度X10｡(15)､ (16)微调/扩展控制开关(VAR PULLx5 GAIN)当此旋钮被拉出时,垂直系统的增益扩展5倍｡(17)､(18)不校准灯(UNCAL)灯亮表示微调旋钮没有处在校准位置｡(19)位移/直流偏置(POSITION)(PULL DC OFFSET)位移用于屏幕上Y1信号垂直方向上的位移,/顷时针旋转扫描线上移｡(20)位移/拉一倒相(POSITION)(PULLINVERT)位移用于调节屏幕上Y2信号垂直方向的移｡拉出旋钮,输入到Y2的信号极性被倒相｡(21)工作方式开关(MODE)用于选择垂直偏转系统的工作方式｡Y1:只有加到Y1通道的信号能显示｡Y2:只有加到Y2通道的信号能显示｡交替: (ALT)加到Y1和Y2通道的信号能交替显示在屏幕上,这个工作方式通常用于观察加在两个通道上信号频率较高的情况｡断续(CHOP):在这个工作方式时,加到Y1和Y2的信号受约250KHz自激振荡电子开关的控制,同时显示在屏幕上,这个方式用于观察两通道信号频率较低的情况｡相加(ADD):显示加到Y1Y2信号的代数和｡(22)Y1输出插口(Y10UTPUT)输出Y1信号的取样信号(23)直流偏置电压输出插口(DC OFFSET VOLT OUT)当仪器置于直流偏置方式时,在此插口配接数字万用表,可以直接读出被测量的电压值｡(24)､ (25)直流平衡调节控制(DCBAL)直流平衡调节控制用于直流平衡调节,方法如下:置Y1､Y2输入耦合开关接地,置触发方式开关为自动,然后移扫描线到刻度中心(垂直方向)｡将v/div开关在5mr和10mv档之间变换,调直流平衡,直至扫描线无任何位移即可｡(26)扫描时间选择开关(TIME/DW)用于选择扫描时间因素,从0.2μs-0.2s/div,共19档｡(27)描微调(SWP VAR)此开关在校准位置时,扫描因素从TIME/DW读出,当此开关不在校准位置时,可连续微调扫描因素,反时针旋转到底时扫描因素扩大2.5倍以上｡此开关平时应位于校正位置｡(28)扫描不校正灯(SWP UNCAL)灯亮表示扫描因素不在校正位置｡(29)位移/扩展(POSITION/PULLxl0 MAG)未拉出时用于水平移动扫描线,拉出后将扫描扩展10倍｡(30)Yl:交替扩展(Y1 ALTMAG)通道1的输入信号能以x1(常态)和X10(扩展)两种扫描方式上下交替显示｡(31)触发源选择开关(SOURCE)用于选择扫描触发信号源｡内(1NT):取加到Y1或Y2的信号作为触发源｡平时应置于此位置｡电源(LINE):取交流电源信号作为触发源｡外(EXT):取加到外触发输入端的信号作为触发源,多用于特殊信号的触发｡(32)内触发选择开关(1NTTRIG)本开关是用于选择不同的内触发源Y1:取加到Y1的信号作为触发信号｡Y2:取加到Y2的信号作为触发信号｡组合方式(VERTMODE):用于同时观察两个波形,同步触发信号交替取自Y1和Y2｡(33)外触发输入插座(TRIG m)用于外触发信号的输入｡(34)触发电平控制(LEVEL)按进去为正极性触发(常用),拉出来为负极性触发｡(35)触发方式选择(TRIG MODE)自动(AUTO):本状态下,仪器在有触发信号时,同正常的触发扫描,波形可稳定显示,在无信号输入时,可显示扫描线｡常态(NORM):有触发信号时才产生扫描,在没有信号和非同步状态下,没有扫描线｡当信号频率很低(25MHz以下)影响同步时,宜采用本触发方式｡电视场(TV-V):用于观察电视信号中的全场信号波形｡电视行(TV-H):用于观察电视信号中的行信号波形｡电视场､电视行触发仅适用于负同步信号的电视信号｡(36)外增辉输入但XT BLANKING)辉度调节信号输入端,与机内直流耦合,加入正信号时辉度降低,加入负信号时辉度增加｡(37)校正方波输出(CAL 0｡5V)､0.5V1KHz信号输出端｡(38)接地端(GND)手机常见信号波形的测试机中很多关键测试点,用万用表测量很难确定信号是否正常,此时,必须借助示波器进行测量｡示波器是反映信号瞬变过程的仪器,它能把信号波形变化直观显示出来｡手机中的脉冲供电信号､时钟信号､数据信号､系统控制信号,QXL/Q､TXI/Q以及部分射频电路的信号等,都能在示波器的荧屏上看到｡通过将实测波形与图纸上的标准波形(或平时积累的正常手机波形)作比较,就可以为维修工作提供判断故障的依据｡一､13MHz时钟和32.768kHz时钟信号波形1.指导手机基准时钟振荡电路产生的13MHz时钟,一方面为手机逻辑电路提供了必要条件,另一方面为频率合成电路提供基准时钟｡无13MHz基准时钟,手机将不开机,13MHz基准时钟偏离正常值,手机将不入网,因此,维修时测试该信号十分重要｡手机的13MHz基准时钟电路,主要有两种电路:一是专用的13MHzVCO组件,它将13MHz的晶体及变容二极管､三极管､电阻电容等构成的13MHz振荡电路封装在一个屏蔽盒内,组件本身就是一个完整的晶振振荡电路,可以直接输出13MHz时钟信号｡现在一些新式机型,如诺基亚3310､8210､8850手机等,使用的基准时钟VCO组件是26MHz,26MHzVCO电路产生的26MHz信号再进行2分频,来产生13MHz信号供其它电路使用｡基准时钟VCO组件一般有4个端El:输出端､电源端､AFC控制端及接地端｡另一种是由一个13MHz石英晶体､集成电路和外接元件构成晶振振荡电路,现在一些机型,如摩托罗拉V998､L2000等,使用的是26MHz晶振,三星A188手机使用的是19.5MHz晶振,电路产生的26MHz或19.5MHz信号再进行2或1.5倍分频,来产生13MHz信号供其它电路使用｡13MHz信号在手机开机后均可方便地测到｡另外,手机中的32.768~z实时时钟信号也可方便地用示波器进行测量,波形为正弦波｡2.操作以摩托罗拉T2688手机为例,用示波器测试13MHz时钟信号放大管IC402的4脚输出的13MHz时钟波形｡正常情况下,该脚波形是一个幅度为0.8V的正弦波｡二､发射VCO控制信号1.指导在发射变频电路中,TXVCO输出的信号一路到功率放大电路,另一路TXVCO信号与R)ⅣCO信号进行混频,得到发射参考中频信号;发射己调中频信号与发射参考中频信号在发射变换模块中的鉴相器中进行比较,再经一个泵电路(一个双端输入,单端输出的转换电路),输出一个包含发送数据的脉动直流控制电压信号｡去控制TXVCO 电路,形成一个闭环回路,这样,由TXVCO电路输出的最终发射信号就十分稳定｡在维修不入网､无发射故障时,需要经常测量发射VCO的控制信号,以圈定故障范围｡2.操作以摩托罗拉T2688手机为例,测试发射VCO(U606)的控制信号｡用示波器测试该脚波形时,需拔打“112”以启动发射电路｡正常情况下,该脚波形为一幅度1.8Vp-p左右的脉冲信号,周期为4.6ms｡波形如图5-4所示｡三､RXUQ､TXUQ信号1.指导维修不入网故障时,通过测量接收机解调电路输出的接收RXUQ信号,可快速判断出是射频接电路故障还是基带单元有故障｡MUQ信号波形酷似脉冲波｡用示波器可方便地测量｡真正的接收信号是在脉冲波的顶部｡若能看到该信号,则解调电路之前的电路基本没问题｡发射调制信号(TXMOD)一般有4个,也就是常说到的TXFQ信号,它是发信机基带部分加工的“最终产品”｡使用普通的摸拟示波器测量TXFQ信号时,将示波器的时基开关旋转到最长时间/格,拔打“112”,如果能打通“112”,这时候就可以看到一个光点从左到右移动,如果不能打通“112”,波形是一闪就不再来了｡TX-UQ波形与RXUQ类似｡2.操作以摩托罗拉T2688手机为例,用示波器测试中频ICU603的20､21､22､23脚输出的RXUQ信号波形和13､14､15､16脚输入的TXI/Q信号波形｡正常波形如图5-5所示｡四､接收使能RXON\发射使能TXON信号1.指导RXON是接收机启闭信号,其作用一是可间接判别手机的硬件好不好?硬件有问题,开机后RXON出现的次数多,持续的时间长｡二是可间接判别接收机系统在射频RF部分这一段是否能完成其唯一的目标一将射频信号变为基带信号,完不成,则接收机有问题｡TXON是发射启闭信号,维修无发射故障机时,测量TXON信号很有必要｡如果TXON信号测不出来,说明手机的软件或CPU有问题｡如果TXON瞬间可以出来,但仍打不了电话,说明故障己缩小到了发信机范围｡使用数字存储示波器可方便地测到RXON､TXON信号,测试时要拔打“112”以启动接收和发射电路｡使用普通的模拟示波器,要将时基开关拨到最长时间/格,测到的信号是一个光点从左向右移动并不断向上跳动｡2.操作以摩托罗拉T2688手机为例,用示波器测试RXON(CPU的70脚)信号｡正常的情况下的波形如图5—6所示｡五､CPU输出的频率合成器数据SYNDAT\时钟SYNCLK和使能SYNEN(SYNON)信号1.指导CPU通过“三条线” (即CPU输出的频率合成器数据SYNDAT､时钟SYNCLK和使能SYNEN信号)对锁相环发出改变频率的指令,在这三条线的控制下,锁相环输出的控制电压就改变了,用这个己变大或变小了的电压去控制压控振荡器的变容二极管,就可以改变压控振荡器输出的频率｡2.操作以摩托罗拉T2688手机为例,测试CPU的59脚(SYNEN)､79脚(SYN-DATA)､80脚(SYN-CLK)信号波形｡正常波形如图5-7所示｡六､卡数据SIMDAT\卡时钟SIMCLK和卡复位SIMRST信号1.指导维修不识卡故障时,通过测量卡数据SI~AT､卡时钟S~CLK和卡复位S~RST信号可快速地确定故障点,卡数据S~DAT､卡时钟S~CLK和卡复位S~RST信号波形类似,均为脉冲信号｡2.操作以摩托罗拉T2688手机为例,·测试SIM座上的卡数据S~DAT､卡时钟S~CLK和卡复位S~RST信号｡七､显示数据SDATA和时钟SCLK波形1.指导CPU通过显示数据SDATA和显示时钟SCLK进行通信,若不正常,手机就不能正常显示,手机开机后就可以测到该波形｡2.操作以摩托罗拉T2688手机为例,测试CPU的2~11脚输出的显示数据信号波形｡正常波形如图5-8所示｡八､受话器两端的信号1.指导手要在受话时,用示波器可以方便地受话器两端测到音频波形｡2.操作以摩托罗拉T2688手机为例,测试爱受话器两端在受话时的信号波形｡正常波形如图5-9所示九､振铃两端的信号1.指导将手机设置在铃声状态,在接收到电话时,振铃两端应有音频波形出现(一般为3Vp-p左右)｡2.操作测试摩托罗拉T2688手机振铃两端在振铃时的信号波形｡十､照明灯驱动信号1.指导手机的照明灯电路采用的电路主要有两种方式,一种是采用发光二极管组成的电路,另一种是采用“电致发光板”组成的电路｡下面以爱立信T18手机和爱立信T28手机为例进行说明｡爱立信T18手机的键盘灯电路主要由发光二极管H551一H560,控制开关管V614､V615等元件组成,原理电路如5—10所示｡发光二极管的点亮和熄灭是由微处理器LED3K信号(CPU的69脚)来控制的,使开关管V614､V615导通,从而使发光二极管点亮｡键盘灯驱动信号(CPU的69脚)波形如图5-11所示｡波形幅度为3Vp-p左右,周期为16.4us｡从波形图中可以看出,CPU的69脚发出的驱动信号是脉冲式的,而不是直流电压,但为什么没看见发光二极管一亮一暗呢?这是利用了人眼的“视觉暂留”的特点,也就是说,人眼看到了一个光,光消失之后的很短时间内,眼睛里仍留着那个光｡另一方面,发光二极管还没有完全无光,电流又流过了它,又要发光,这样看上去灯就一直亮着｡爱立信T28手机的键盘和LCD照明灯电路较为特殊,它采用了“电致发光”技术,发光的原理是:荧光粉在交变电场的作用下被激发而发出光来,电致发光可发出红色､蓝色或绿色的光,T28手机发出的光是绿色｡T28手机较为省电,很大程度上取决于该机采用了“电致发光”技术,一般手机的发光二极管有几个,一亮起来要耗电50mA左右,而T28手机只耗电10mA左右｡电致发光需要的驱动电压较高,T28手机采用了170V峰·峰值的双向三角波,由N750的6､8脚产生｡电路如图5—12所示｡N750的6､8脚波形如图5-13所示｡波形幅度为170Vp-p左右,周期为4ms｡以摩托罗拉T2688手机为例测试CPU的134脚输出的背景灯点亮控制信号波形｡波形如图5-14所示｡十一､脉宽调制信号(PWM)1.指导手机中脉宽调制信号不多,脉宽调制信号的特点是,波形一般为矩形波,脉宽占空比不同,经外电路滤波的电压也不同,此信号也能方便地用示波形测量｡如爱立信T28手机的显示对比度控制电路就采用了脉宽调制控制方式｡D600的M13､B14脚输出的信号即为脉宽调制信号,M13脚(在C636电容上测)波形如图5-15所示｡波形幅度为3Vp-p左右,图中虚线为对比度变化时所出现的波形｡以爱立信T28手机为例,测试M13脚(在C636电容上测)的PWM波形｡射频信号源的使用一､AT808射频信号源介绍因为基站发出的手机接收信号是不稳定的,并且一般都在-70dBm--90dBm,有些地方更弱,甚至无信号｡为了使广大手机维修人员更方便使用频谱分析仪,测量分析射频电路,特别是中频信号等,为此,一些公司研究了一种能模拟一个蜂窝移动手机接收频段的射频信号源,它主要用于移动接收机故障的维修,是频谱分析仪的最佳“拍档”｡下面以安泰信公司研制出AT808手机射频信号源为例进行说明｡AT808射频信号源可输出935-960MHz之间可调的射频信号,通过按钮操作,并可设置3个固定的频率输出｡它们分别是50信道的945MHz;75信道的950MHz;100信道的955MHz｡用固定点频输出,可以保证输出精确固定的射频接收信号,从而能更稳定,更容易判断测量接收中频及后级电路是否正常｡二､射频信号源的使用1.指导射频信号源输出的信号幅度范围在-85--20dBm之间｡通过衰减按键的操作,可设置不同幅度的信号输出,在检修无接收故障时,通常设置信号发生器的输出为-20dBm左右(不要按下任何衰减按键,此时信号源输出幅度为—20dBm),在检修接收差故障时,通常设置信号输出幅度在-70dBm-左右(同时按下衰减按键20dB､20dB､10dB此时信号源输出幅度即为-70dBm)｡对于摩托罗拉和诺基亚手机,可将故障机设置在测试状态下,设置接收机工作的信道为75信道(即950MHz)｡选择射频信号源上的75信道的点频即可｡也就是要使被测故障机的工作信道与AT808信号源上的信道对上,这样信号源上的信号才能进入手机｡对于其它手机,可将射频信号设置在任何一个信道上,但需配合频谱分析仪使用｡在进行射频信号源与手机连接时,只需通过射频电缆连接到故障机的天线触点处即可｡2.操作(1)摩托罗拉手机将射频信号源调节到950MHz,-20dBm｡用测试指令450075#或450754#,设置故障机工作在GSM的75信道｡用频谱分析仪检查手机接收机射频信号､中频信号等｡(2)诺基亚手机将射频信号源调节到950MHz､-20dBm｡启动诺基亚维修软件WINTESLA,将CHANNEL中的60改为75,按回车键,选择CONTINUOUS,用频谱分析仪检查接收机射频信号､中频信号等｡(3)其他手机将射频信号源设置在任意一个频点､-20dBm｡用频谱分析仪检查接收机射频信号､中频信号等｡频谱分析仪的使用在维修手机不入网时,经常需要测量13MHz信号｡一般情况下,可以用示波器判断13MHz电路信号的存在与否,以及信号的幅度是否正常,然而,却无法利用示波器确定13MHz电路信号的频率是否正常,用频率计可以确定13MHz 电路信号的有无,以及信号的频率是否准确,但却无法用频率计判断信号的幅度是否正常｡然而,使用频谱分析仪可迎刃而解,因为频谱分析仪既可检查信号的有无,又可判断信号的频率是否准确,还可以判断信号的幅度是否正常｡同时它还可以判断信号,特别是VCO信号是否纯净｡可见频谱分析仪在手机维修过程中是十分重要的｡另外,数字手机的接收机､发射机电路在待机状态下是间隙工作的,所以在待机状态下,频率计很难测到射频电路中的信号,对于这一点,应用频谱分析仪不难做到｡一､使用前须知在使用频谱分析仪之前,有必要了解一下分贝(dB)和分贝毫瓦(dBm)的基本概念,下面作一简要介绍｡1.分贝(dB)分贝是增益的一种电量单位,常用来表示放大器的放大能力､衰减量等,表示的是一个相对量,分贝对功率､电压､电流的定义如下:分贝数:101g(dB)分贝数=201g(dB)分贝数=201g(dB)例如:A功率比B功率大一倍,那么,101gA/B=10182’3dB,也就是说,A功率比B功率大3dB,2.分贝毫瓦(dBm)分贝毫瓦(dBm)是一个表示功率绝对值的单位,计算公式为:分贝毫瓦=101g(dBm)例如,如果发射功率为lmw,则按dBm进行折算后应为:101glmw/1mw=0dBm｡如果发射功率为40mw,则10g40w/1mw--46dBm｡二､频谱分析仪介绍生产频谱分析仪的厂家不多｡我们通常所知的频谱分析仪有惠普(现在惠普的测试设备分离出来,为安捷伦)､马可尼､惠美以及国产的安泰信｡相比之下,惠普的频谱分析仪性能最好,但其价格也相当可观,早期惠美的5010频谱分析仪比较便宜,国产的安泰5010频谱分析仪的功能与惠美的5010差不多,其价格却便宜得多｡下面以国产安泰5010频谱分析仪为例进行介绍｡1.性能特点AT5010最低能测到2.24uv,即是-100dBm｡一般示波器在lmv,频率计要在20mv以上,跟频谱仪比相差10000倍｡如用频率计测频率时,有的频率点测量很难,有的频率点测最不准,频率数字显示不稳定,甚至测不出来｡这主要是频率计灵敏度问题,即信号低于20mv频率计就无能为力了,如用示波器测量时,信号5%失真示波器看不出来,在频谱仪上万分之一的失真都能看出来｡但需注意的是,频谱仪测量的是高频信号,其高灵敏度也就决定了,要注意被测信号的幅度范围,以免损坏高频头,在2.24uv-1V之间,超过其范围应另加相应的衰减器｡AT5010频谱分析仪频率范围在0.15~1000MHz(1G),其系列还有3G､8G､12G等产品｡AT5010频谱分析仪可同时测量多种(理论上是无数个)频率及幅度,Y轴表示幅度,X轴表示频率,因此能直观的对信号的组成进行频率幅度和信号比较,这种多对比件的测量,示波器和频率计是无法完成的｡。
