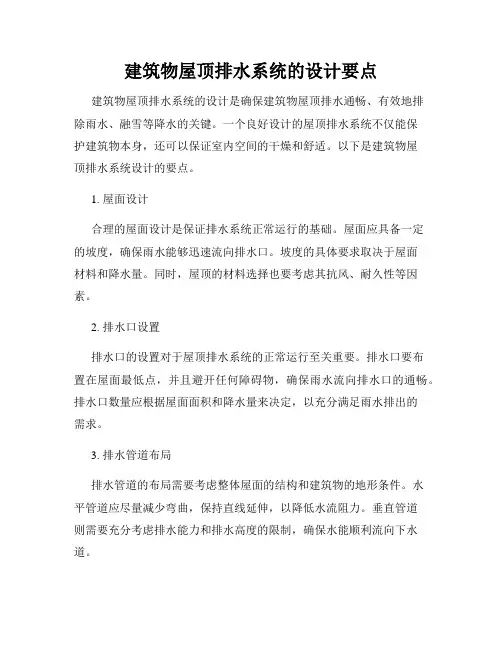

建筑物屋顶排水系统的设计要点
建筑物屋顶排水系统的设计要点建筑物屋顶排水系统的设计是确保建筑物屋顶排水通畅、有效地排除雨水、融雪等降水的关键。
一个良好设计的屋顶排水系统不仅能保护建筑物本身，还可以保证室内空间的干燥和舒适。
以下是建筑物屋顶排水系统设计的要点。
1. 屋面设计合理的屋面设计是保证排水系统正常运行的基础。
屋面应具备一定的坡度，确保雨水能够迅速流向排水口。
坡度的具体要求取决于屋面材料和降水量。
同时，屋顶的材料选择也要考虑其抗风、耐久性等因素。
2. 排水口设置排水口的设置对于屋顶排水系统的正常运行至关重要。
排水口要布置在屋面最低点，并且避开任何障碍物，确保雨水流向排水口的通畅。
排水口数量应根据屋面面积和降水量来决定，以充分满足雨水排出的需求。
3. 排水管道布局排水管道的布局需要考虑整体屋面的结构和建筑物的地形条件。
水平管道应尽量减少弯曲，保持直线延伸，以降低水流阻力。
垂直管道则需要充分考虑排水能力和排水高度的限制，确保水能顺利流向下水道。
4. 排水管道尺寸排水管道的尺寸要充分考虑到建筑物的需求和降水量。
管道过小容易造成排水不畅，导致积水和漏水等问题；而管道过大则会增加建筑物的成本。
因此，在确定管道尺寸时，需综合考虑建筑物的规模、功能和降水情况。
5. 排水系统的清洁和维护定期清洁和维护排水系统是确保其正常运行的关键。
屋面和排水口的堵塞可能会导致积水和渗漏等问题，影响建筑物的使用寿命。
因此，定期检查、清理和维护排水系统，以防止问题的发生和扩大，是非常重要的。
6. 考虑可持续性在设计屋顶排水系统时，还应考虑可持续性因素。
例如，可以考虑利用雨水收集系统来收集、利用雨水资源，降低对自来水的依赖。
此外，也可以采用绿化屋顶等措施，以减少建筑物对城市排水系统的负荷，提高生态环境的质量。
综上所述，建筑物屋顶排水系统的设计要点包括合理的屋面设计、排水口的设置、排水管道布局和尺寸的确定，以及排水系统的清洁和维护。
同时，还应兼顾可持续性因素，采取相应的措施来降低对环境的影响。
屋面排水设计规范 屋面排水系统
屋面排水设计规范屋面排水系统屋面排水是指通过屋面的导水装置，将屋面的雨、雪水迅速排出，避免产生屋面积水的措施。
是为了使降落在建筑物屋面的雨水和雪水，特别是暴雨，在短时间内形成积水及时排除室外，避免造成积水四处溢流或屋面漏水而影响人们的生活和生产活动。
为了能够使积水迅速排除屋面，进行周密的排水设计是必要的。
一、屋面排水设计规范屋面排水设计的主要任务首先将屋面划分成若干个排水区，然后通过适宜的排水坡和排水沟，分别将雨水引向各自的落水管再排至地面。
具体步骤：(1)确定屋面坡度的形成方法和坡度大小;(2)选择排水方式，划分排水区域;(3)确定天沟的断面形式及尺寸;(4)确定落水管所用材料和大小及间距，绘制屋顶排水平面图。
单坡排水的屋面宽度不宜超过12m，矩形天沟净宽不宜小于200mm，天沟纵坡最高处离天沟上口的距离不小于120mm。
落水管的内径不宜小于75mm，落水管间距一般在18m～24m之间，每根落水管可排除约200平方米的屋面雨水。
水专业规范，每根落水管可排除约250平米的屋面汇水面积(汇水面积含屋面的墙面面积)。
二、屋面排水系统1.屋面雨水系统按照管道的设置位置不同可分为外排水系统、内排水系统内排水是指屋面设雨水斗，雨水管道设置在建筑内部的雨水排水系统。
雨水内排水系统适用于屋面跨度大、屋面曲折(壳形、锯齿形)、屋面有天窗等设置天沟有困难的情况，以及高层建筑、建筑立面要求比较高的建筑、大屋顶建筑、寒冷地区的建筑等不宜在室外设置雨水立管的情况，多采用内排水。
内排水系统一般由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和附属构筑物几部分组成2.屋面雨水系统按照屋面的排水条件分为：檐沟排水、天沟排水檐沟外排水由檐沟和敷设在建筑物外墙的立管组成。
降落到屋面的雨水沿屋面集流到檐沟，然后流入隔一定距离设置的立管排至室外的地面或雨水口。
根据降雨量和管道的通水能力确定1根立管服务的屋面面积，再根据屋面形状和面积确定立管的间距。
房屋屋面的防水与排水设计
用心专注、服务专业房屋屋面的防水与排水设计屋面防水与排水是屋面构造的核心，是建筑工程中的重要问题。
目前，通常采用刚性防水与柔性防水两种做法。
1屋顶排水方式(1)无组织排水无组织排水是指屋面雨水直接从檐口滴落至地面的一种排水方式，又称为自由落水。
无组织排水的优点是构造简单、造价低廉，缺点是雨水直接从檐口流泻到地面，外墙脚常被飞溅的雨水侵蚀，降低了外墙的坚固耐久性。
它适用于一般低层或少雨地区建筑。
(2)有组织排水有组织排水是通过檐沟、落水沟、水落管道组成的排水系统，将屋面积水有组织地排至地面。
有组织排水常采用外檐沟排水、女儿墙内檐沟排水和内排水三种形式。
1)外檐沟排水。
雨水从屋面直接流入檐沟内，在檐沟内垫出0.5% ~1%的纵向坡度。
雨水顺坡度流入雨水口，也可在外檐沟内设置栏杆或易于泻水的女儿墙。
2)女几墙内檐沟排水。
女儿墙内设内檐沟或垫坡排水，雨水口可穿过女儿墙沿女儿墙外设水落管排水或雨水口垂直穿过楼板，通过外墙内侧雨水管排水。
3)内排水。
内排水主要用于高层建筑、多跨建筑。
屋面雨水经雨水口穿过楼板，流入室内水落管或悬吊管，再经室内雨水系统排出。
2．屋面防水等级与设防要求屋面工程应根据建筑物的性质、重要程度、使用功能要求和防水层合理使用年限，按不同等级进行设防，其防水等级和设防要求。
3．坡屋顶的屋面排水屋顶和墙交接处即为檐部，檐部构造与屋面的排水沟方式有关。
挑檐的构造与承重结构、基层材料和出檐长度有关：有组织排水的挑檐天沟可用26号镀锌薄钢板制成或采用钢筋用心专注、服务专业混凝土檐沟，钢筋混凝土檐沟的净宽度应大于或等于200mm，分水处最小深度应大于或等于80mm，沟内最小纵坡：卷材防水大于或等于1%；自防水大于或等于0.3%；砂浆或块料面层大于或等于0. 5%。
雨水管常用的直径为lOOmm，坡屋顶雨水管的最大间距为15m。
封檐构造是将墙身砌至檐部以上，檐部以上的墙体叫压檐墙，又叫女儿墙。
墙的顶部要做混凝土压顶，以避免顶面的雨水渗入墙内。
屋顶排水组织设计的内容
屋顶排水组织设计的内容屋顶排水组织设计。
屋顶排水是建筑物中一个重要的设计元素，它直接关系到建筑物的使用寿命和居住环境的舒适度。
因此，屋顶排水组织设计是建筑设计中不可忽视的一部分。
在进行屋顶排水组织设计时，需要考虑多种因素，包括屋顶结构、降雨量、排水设施等，下面将从几个方面来详细介绍屋顶排水组织设计的相关内容。
首先，屋顶排水组织设计需要考虑屋面的坡度。
坡度是指屋面的倾斜程度，它直接影响着雨水的流向和排水速度。
一般来说，屋面的坡度应该根据当地的降雨量来确定，降雨量大的地区需要更大的坡度来保证雨水能够迅速排走，避免积水造成屋面渗漏。
在设计坡度时，还需要考虑屋面的材料和结构，确保坡度设计合理、施工方便。
其次，屋顶排水组织设计需要考虑排水设施的设置。
排水设施包括雨水口、排水管道等，它们的设置位置和数量需要根据屋面的形状和大小来确定。
一般来说，屋面的高低不平处需要设置雨水口，以便雨水能够顺利流入排水管道。
排水管道的设计需要考虑排水量和排水速度，确保在大雨天气下也能够有效排水，避免积水对建筑物造成损害。
另外，屋顶排水组织设计还需要考虑雨水的收集和利用。
在一些地区，可以通过设置雨水收集设施来收集和利用雨水，比如雨水桶、雨水花园等。
这不仅可以减少城市雨洪对排水系统的压力，还可以节约自来水资源，降低建筑物的环境影响。
最后，屋顶排水组织设计还需要考虑屋面的防水层和保护层。
防水层是保证屋面不渗漏的关键，它需要与排水系统紧密配合，确保雨水不会渗入建筑物内部。
同时，保护层也很重要，它可以保护屋面不受外部环境的侵蚀，延长屋面的使用寿命。
总之，屋顶排水组织设计是建筑设计中一个重要的环节，它需要考虑多种因素，包括屋面的坡度、排水设施的设置、雨水的收集利用以及防水层和保护层的设计。
只有综合考虑这些因素，才能设计出合理、高效的屋顶排水系统，保证建筑物的使用寿命和居住环境的舒适度。
屋顶排水设计
6.2 屋顶排水设计为了迅速排除屋面雨水，需进行周密的排水设计，其内容包括：选择屋顶排水坡度，确定排水方式，进行屋顶排水组织设计。
6.2.1 屋顶坡度选择一、屋顶排水坡度的表示方法常用的坡度表示方法有角度法、斜率法和百分比法。
坡屋顶多采用斜率法，平屋顶多采用百分比法，角度法应用较少。
二、影响屋顶坡度的因素1、屋面防水材料与排水坡度的关系防水材料如尺寸较小，接缝必然就较多，容易产生缝隙渗漏，因而屋面应有较大的排水坡度，以便将屋面积水迅速排除。
如果屋面的防水材料覆盖面积大，接缝少而且严密，屋面的排水坡度就可以小一些。
2、降雨量大小与坡度的关系降雨量大的地区，屋面渗漏的可能性较大，屋顶的排水坡度应适当加大；反之，屋顶排水坡度则宜小一些。
三、屋顶坡度的形成方法1、材料找坡材料找坡是指屋顶坡度由垫坡材料形成，一般用于坡向长度较小的屋面。
为了减轻屋面荷载，应选用轻质材料找坡，如水泥炉渣、石灰炉渣等。
找坡层的厚度最薄处不小于20mm 。
平屋顶材料找坡的坡度宜为2%。
2、结构找坡结构找坡是屋顶结构自身带有排水坡度，平屋顶结构找坡的坡度宜为3％。
材料找坡的屋面板可以水平放置，天棚面平整，但材料找坡增加屋面荷载，材料和人工消耗较多；结构找坡无须在屋面上另加找坡材料，构造简单，不增加荷载，但天棚顶倾斜，室内空间不够规整。
这两种方法在工程实践中均有广泛的运用。
[屋顶坡度的形成见下图]屋顶坡度的形成6.2.2 屋顶排水方式一、排水方式1、无组织排水无组织排水是指屋面雨水直接从檐口滴落至地面的一种排水方式，因为不用天沟、雨水管等导流雨水，故又称自由落水。
主要适用于少雨地区或一般低层建筑，相邻屋面高差小于4m；不宜用于临街建筑和较高的建筑。
2、有组织排水有组织排水是指雨水经由天沟、雨水管等排水装置被引导至地面或地下管沟的一种排水方式。
在建筑工程中应用广泛。
二、排水方式选择确定屋顶排水方式应根据气候条件、建筑物的高度、质量等级、使用性质、屋顶面积大小等因素加以综合考虑。
屋面排水与坡度设计
屋面排水与坡度设计一、屋面排水原理屋面排水原理是基于重力作用，将雨水从屋面引导到下水道系统中，防止水在屋面上积聚和渗入建筑物内部。
优良的屋面排水能快速排除雨水，减少水力冲击和建筑物的腐蚀，确保建筑物的安全和耐久性。
二、屋面坡度设计屋面坡度设计是为了使雨水能够顺利流向排水口，而不积聚在屋面上。
根据不同的屋面类型和降雨情况，屋面坡度的设计也有所不同。
1.平屋面坡度设计平屋面是指无明显坡度的屋面，一般采用平均坡度或局部坡度。
平均坡度是整个屋面的坡度相对均匀，适用于长期降雨较少的地区。
局部坡度是指屋面上的部分区域设置较大的坡度，适用于降雨较多的地区。
均匀分布和合理布局的坡度可以使雨水顺利排放，避免水在屋顶上积聚。
2.斜屋面坡度设计斜屋面是指具有明显坡度的屋面，一般采用单坡面、多坡面或屋面组合坡面设计。
单坡面是指整个屋面呈单一坡度，适用于斜坡屋面设计。
多坡面是指屋面分为多个坡面，适用于透水屋面设计。
屋面组合坡面设计是指将单坡面和多坡面结合起来，适用于不同功能区域的屋面设计。
斜屋面坡度设计的目的是将雨水迅速引导到下水道，避免水在屋面上滞留和渗入。
三、屋面排水设计方法屋面排水设计主要依据屋面面积、降雨量和设计排水能力，采用计算和经验法进行。
1.计算法计算法是根据屋面面积和降雨量确定设计排水能力，并计算出所需的排水设施（如天沟、落水管等）的尺寸和数量。
计算方法一般包括瞬时排水法和径流系数法。
瞬时排水法是根据降雨瞬时强度和屋面面积计算出单位时间内的排水量，从而确定排水设施的尺寸。
径流系数法是将降雨过程简化为径流过程，通过调整径流系数确定设计排水能力。
2.经验法经验法是根据实际经验和统计数据，结合当地气候和降雨情况，确定屋面排水的合理设计。
经验法一般适用于简单的建筑物和非重要的区域，可以根据当地的规范和标准来进行设计。
四、屋面排水设计注意事项在屋面排水设计中，需要注意以下几点：1.了解当地的气候和降雨情况，合理选择设计降雨量和排水能力。
屋顶排水设计
4）雨水管最大间距
女儿墙平屋顶、内排水平屋顶： 18m 挑檐平屋顶：24m 坡屋顶瓦屋面：15m 单层厂房：30m
5）檐沟或天沟净宽及坡度
净宽度≥200mm，分水线处最小深度≥80mm。 檐沟、天沟及女儿墙内垫坡0.5~1％。 靠近檐沟或天沟处200-500mm加大到15％。
6）雨水管直径
民用建筑：75-100mm，常用100mm； 面积≤25m2阳台，可采用50mm； 工业建筑：100-200mm；
B:女儿墙内垫坡排水
高出屋面的女儿墙内 沿屋面做0.5~1%垫坡，墙 底设排水口安装弯管连接 墙外雨水管。
C:女儿墙内檐沟排水
高出屋面的女儿墙内 做檐沟，沟底0.5~1%垫坡， 墙底设排水口安装弯管连 接墙外雨水管。
D:长天沟外排水
E2:内落外排水
明装的雨水管有损建筑立面，故在一些重要的公共建筑中，雨水管常采取暗装的 方式，把雨水管隐藏在假柱或空心墙中。假柱可以处理成建筑立面上的竖线条。
0.5%~1% 的坡度将雨水导至雨水口，再经落水管排至地面的散水或 明沟。
A:挑檐沟外排水
在屋檐四周或纵向檐口处挑出檐沟，沟内纵向找坡 0.5~1％，沟底设雨水口连接雨水管。
四周挑檐沟
纵向挑檐沟，山墙挑檐压边
有时为了上人或造型需要可在 挑檐沟内设置女儿墙或栏杆
纵向挑檐沟，山墙出顶
挑檐沟内设女儿墙或栏杆
内排水
中 间 天 沟 内 排 水 高 低 跨Байду номын сангаас内 排 水
判断下列示意图的排水方式
3. 有组织排水设计要点
原则：屋面排水线路简捷；檐沟或天沟流水通畅；
雨水口负荷适当且布置均匀
1)坡的数量的确定 2)坡度的确定 3）汇水区域划分
屋顶排水设计
有组织排水。
4、屋面排水组织
• 定义：排水组织设计就是把屋面划分成 若干个排水区，将各区的雨水分别引向 各雨水管。
• 要求：使排水线路短捷，雨水管负荷均匀 ， 排水顺畅。
4、屋面排水组织
① 确定排水坡面：
按跨度（进深）一
般为双坡，临街、
屋面排水组织设计在屋顶平面图中的基本反映
• 坡度：屋面坡度（ 2-3%）、檐沟坡度 （0.5%）
• 分水线：变坡度的 交接线、坡度的最 高处和最底处分屋 面、檐沟分水线。
• 汇水区：屋面分水 线和两落水管之间 的屋面面积。
• 落水管及间距≤24M 。
0.5%
看屋顶图、屋顶设计1
屋顶平面图设计（加排水设计）
高低跨内排水
在两跨交界处也常常需要设置内天沟来汇集低跨屋 面的雨水，高低跨可共用一根雨水管
房屋建筑学——第十章屋顶构造
房屋建筑学——第十章屋顶构造
内落外排水 用于多柱距、多跨度厂房
3）、排水方式的选择
（1）、高度较低的简单建筑，为了控制造 价，宜优先选用无组织排水；
（2）、积灰多的屋面应采用无组织排水； （3）、在降雨量大的地区或房屋较高的情
1、画出顶层平面轴线再添加外墙轮廓线
屋顶平面图设计（加排水设计）
2、设计排水系统 • 确定排水方式（有组织或无组织） • 确定檐口排水方式（檐沟或女儿墙：按
建筑功能和外墙立面要求确定）
屋顶平面图设计（加排水设计）
• 确定屋面排水坡度数、坡度值：按进深 • 确定汇水面积、雨水口间距 3、画屋面分水线
檐口断面图
屋顶平面图
暗暗管管外外排排水水
明装的雨水管有损建筑立面，故在一些重要的公共 建筑中，雨水管常采取暗装的方式，把雨水管隐藏在假 柱或空心墙中。假柱可以处理成建筑立面上的竖线条。
屋面排水组织设计
屋面排水组织设计引言概述：屋面排水组织设计是建筑设计中至关重要的一部分。
合理的屋面排水组织设计可以有效地防止屋顶积水和漏水问题，保护建筑结构的完整性和使用寿命。
本文将从五个大点来详细阐述屋面排水组织设计的重要性和相关要点。
正文内容：1. 屋面排水系统的选择1.1 斜屋面和平屋面的不同排水系统1.2 常用的屋面排水系统：天沟、雨水管和排水板1.3 根据建筑类型和地理条件选择合适的排水系统1.4 考虑屋面结构和材料特性，确定最佳排水系统2. 屋面排水组织的布置2.1 屋面坡度的设计和施工2.2 天沟的位置和尺寸2.3 雨水管的数量和直径2.4 排水板的安装和布置2.5 考虑屋面的形状和周边环境，合理布置排水组织3. 排水系统的维护和清洁3.1 定期检查和清理天沟和雨水管3.2 清除屋面上的杂物和堵塞物3.3 确保排水系统畅通，避免积水和漏水问题3.4 检查排水系统的损坏和磨损，及时修复和更换4. 防水层的设计和施工4.1 选择适当的防水材料和技术4.2 合理设计防水层的厚度和层次4.3 保证防水层的完整性和质量4.4 定期检查和维护防水层，防止渗漏和破损5. 环境保护和可持续发展5.1 考虑雨水的收集和利用5.2 选择环保的排水系统材料5.3 减少排水系统对环境的影响5.4 推广可持续的屋面排水组织设计理念总结：屋面排水组织设计对于建筑的稳定性和可持续发展至关重要。
通过选择合适的排水系统、合理布置排水组织、定期维护和清洁、正确施工防水层以及关注环境保护，可以有效地避免屋顶积水和漏水问题，延长建筑的使用寿命。
在未来的建筑设计中，应更加注重屋面排水组织设计的重要性，促进建筑行业的可持续发展。
屋顶沿沟排水设计方案
屋顶沿沟排水设计方案
设计方案：
1. 天沟设计：
- 在屋顶的两侧设计天沟，天沟宽度适当，以确保足够的排
水能力。
- 使用耐候性能好的材料制作天沟，例如铝合金或PVC材料，以增加其耐用性。
- 天沟的坡度应足够，以便将水快速引导到排水口。
2. 排水口设计：
- 在天沟的低点位置安装排水口，确保水能够顺利排出。
- 排水口可以是导流管或者排水排水漏斗，根据实际情况选
择适合的设计。
3. 排水管道设计：
- 使用径流能力较强的排水管道，以确保排出的水能够顺利
流入下水道或集水池。
- 确保排水管道的连通性良好，避免出现漏水或积水的情况。
4. 导流设施设计：
- 在屋顶周围设置挡水板或护栏，以防止雨水溢出屋顶。
- 在屋顶边缘设置挡水条，防止雨水倒灌到屋顶下方。
- 定期检查和维护导流设施，确保其正常运作。
5. 防污措施设计：
- 在天沟中设置过滤器，以防止杂物堵塞排水口。
- 定期清理天沟和过滤器，保持通畅的排水系统。
6. 定期检查和维护：
- 对排水系统进行定期检查，包括天沟、排水口和排水管道。
- 及时修复和更换损坏的部件，确保排水系统的正常运作。
注意：在设计和实施过程中，应遵循相关建筑规范和安全标准，以确保排水系统的稳定性和安全性。
屋顶排水设计
屋顶排水设计屋顶排水设计在建筑物中起着重要的作用，它可以有效地将雨水从屋顶引导出去，保护建筑物的结构和墙体不受损害。
一个合理设计的屋顶排水系统可以降低雨水积聚的风险，防止水浸入建筑物内部，同时还能减少雨水对周围环境的影响。
本文将从设计原则、排水方式、排水管道以及维护等方面，探讨屋顶排水设计的重要性及指导原则。
一、设计原则1. 斜坡设计：在屋顶施工阶段，需要考虑到屋顶的斜度，以确保雨水能够顺利流向排水管道。
一般而言，屋顶的斜坡应具备足够的坡度，以保证雨水迅速流向下方。
设计师在斜坡设计时应遵循相关标准和建议，确保屋顶的斜度符合要求。
2. 排水口设置：屋顶排水口的设置直接影响排水系统的效果。
在设计中，应合理确定排水口的数量和位置，同时注意排水口的口径大小。
排水口的数量应根据屋面面积和预期降雨量进行合理配置，以满足雨水的迅速排除。
3. 排水管道设计：排水管道是屋顶排水系统的核心组成部分。
在设计排水管道时，应注重管道的材质选择、管径计算以及斜度调整。
合理的材质选择能够延长管道的使用寿命，而恰当的管径计算和斜度调整可以保证雨水顺畅排出。
二、排水方式1. 内排式：内排式是指屋顶的雨水直接排入建筑物内部的排水管道系统。
这种排水方式适用于那些建筑物周边或下方无法容纳过多雨水的情况，例如高密度城区的建筑群。
通过内排式的设计，雨水可以迅速排出并集中进入建筑物的雨水管道。
2. 外排式：外排式是指屋顶的雨水通过排水口排入建筑物外部的排水系统。
这种排水方式适用于建筑物周围环境条件良好、具备集水和排水能力的地区。
外排式的设计可以将雨水直接引导到下水道或汇水设施，减少对建筑物内部的影响。
三、排水管道1. 材质选择：在屋顶排水管道的设计中，材质的选择至关重要。
常见的排水管道材料包括铸铁、钢筋混凝土、PVC等。
不同的材质具有不同的优缺点，设计师应根据具体情况选择合适的材料，以满足排水系统的需求。
2. 管径计算：排水管道的管径计算直接关系到排水效果的良好与否。
屋顶—屋面排水设计(建筑构造)
平屋顶坡度
平屋顶是否需要坡度
屋脊分水线 屋面排水方向
平屋顶坡度
1、材料找坡 材料找坡是指屋顶坡度由垫坡材料 形成，一般用于坡向长度较小的屋面。 为了减轻屋面荷载，应选用轻质材料找 坡，如水泥炉渣、石灰炉渣等。找坡层 的厚度最薄处不小于20mm。平屋顶材料 找坡的坡度宜为2%。
平屋顶坡度
2、结构找坡 结构找坡是屋顶结构自身带有排水坡度，平屋顶结构找坡的坡度宜为3％。 结构找坡无须在屋面上另加找坡材料，构造简单，不增加荷载，但顶棚 顶倾斜，室内空间不够规整。这两种方法在工程实践中均有广泛的运用。
屋面排水组织
（五）檐沟宽度及坡度
1、檐沟或天沟应做纵向坡度 纵坡一般为0.5%至1%，用 石灰炉渣等轻质材料垫置坡度。 2、檐沟宽度 檐沟净宽不小于200mm，分 水线处最小深度大于120mm。
屋面坡度
屋顶排水坡度的表示方法
常用的坡度表示方法有角度法、斜率法和百分比法。 角度法: 用屋面与水平面的夹角表示, 如a=26O、30O、32O等； 斜率法：用屋顶高度与跨度一半之比表示，如H:L=1:2等； 百分比：用屋顶高度H与坡面水平长度L的百分比表示，如i=1%。 坡屋顶多采用角度法，平屋顶多采用百分比法。
屋面排水组织
（一）排水区划分
排水分区的大小一般 按一个雨水口负担150m2 ~200m2屋面面积的雨水考 虑，屋面面积按水平投影 面积计算。
屋面排水组织
（二）排水坡面 屋面流水线不宜过大。屋面宽度≤12m时，可做成单坡排水；当屋面宽度>12m时， 宜采用双坡或四坡排水。
屋面排水组织
（三）雨水口间距
屋面排水方式
有组织排水
在工程实践中，由于具体条件的千变万化，可能出现各式各样的有组织排水方案，有 外排水、内排水、内外排水三种情况。
简述屋面排水的设计步骤
简述屋面排水的设计步骤屋面排水是建筑设计中的一个重要环节，它的目的是将降雨水从屋面引导到排水系统中，避免对建筑和周围环境造成损害。
本文将从以下几个方面详细介绍屋面排水的设计步骤。
一、确定设计标准和要求在进行屋面排水设计之前，需要了解相关法规、标准和建筑要求。
例如，国家规定建筑物应当采取防止雨水渗漏措施，并且屋面应当设置排水设施。
此外，还需要考虑降雨量、降雨强度、地形地貌等因素对于排水系统的影响。
二、确定屋面类型不同类型的屋面具有不同的排水方式和需求。
例如，平顶楼房需要采用内部排水系统，而倾斜屋顶则需要考虑表面流动和内部渗透两种形式。
因此，在进行屋面排水设计之前，需要先确定所使用的屋面类型。
三、计算降雨量和流量在进行具体设计之前，需要先计算出该区域年平均降雨量以及最大小时降雨量等指标。
根据这些数据可以进一步计算出最大流量和排水管道的尺寸。
四、设计排水系统根据屋面类型和计算出的流量数据，设计排水系统。
一般来说，排水系统包括天沟、排水管道、雨水口等部分。
需要考虑的因素包括管道材质、斜率、连接方式等。
五、确定排水口位置在确定排水口位置时，需要考虑建筑物周围环境和地形地貌等因素。
一般来说，排水口应当设置在低洼处或者靠近路边等方便处理的位置。
六、进行施工和验收屋面排水设计完成后，需要进行施工并且进行验收。
在施工过程中要注意材料选择以及安装质量。
验收时需要检查各个部分是否符合设计要求，并且测试流量是否正常。
综上所述，屋面排水的设计步骤包括确定标准和要求、确定屋面类型、计算降雨量和流量、设计排水系统、确定排水口位置以及进行施工和验收等环节。
这些步骤都非常重要，只有在每个环节都做好了工作才能保证整个屋面排水系统的顺利运行。
屋顶排水规范
屋顶排水规范屋顶排水规范是指在建筑物屋顶上进行排水时所需遵循的一系列规定和标准。
正确实施屋顶排水规范能够有效防止水漏和屋面水损害，保证建筑物的正常使用寿命。
以下是关于屋顶排水规范的一些重要方面。
一、设计原则1. 坡度设计：屋顶的坡度设计应根据不同屋面材料和雨水情况进行合理确定。
一般来说，坡度应不小于2%，以确保雨水能够迅速排除。
2. 排水系统设计：在屋顶设计中，排水管道应合理设置，以确保雨水能够准确地排入下水道或排水系统。
排水口应设在屋顶最低处，确保雨水不会滞留在屋顶上。
3. 排水管道尺寸：排水管道的尺寸和材料应根据屋顶面积和雨水量进行合理选择，以确保排水顺畅。
管道直径一般不小于90mm，排水口直径一般不小于110mm。
二、材料选用1. 屋面材料：屋面材料应具有良好的耐候性和耐久性，能够有效防止水渗透和损坏。
常见的屋面材料有沥青瓦、金属瓦、混凝土瓦等。
2. 排水口材料：排水口应选用耐腐蚀、耐高温、抗冲击的材料，以确保长时间的使用寿命。
常见的排水口材料有不锈钢、铸铁、塑料等。
3. 排水管道材料：排水管道应选用耐酸碱、耐腐蚀的材料，以确保排水的畅通和长时间的使用寿命。
常见的排水管道材料有PVC、聚乙烯、铸铁等。
三、施工要求1. 屋面防水层施工：屋顶需要进行一层防水层的施工，以防止水渗透。
防水层应严密连接，并做好防水层与排水口之间的密封，确保水不会从防水层中渗漏。
2. 排水口安装：排水口应安装在屋顶最低处，并且要保证排水口与排水管道之间的连接牢固，以防漏水。
安装时要注意排水口的下坡度，以确保雨水能够正常排出。
3. 排水管道施工：排水管道需要根据设计规定进行铺设，管道应平直、无渗漏，并且保证管道与排水口的连接处密封良好。
四、检测与维护1. 定期检查：对屋顶排水系统进行定期检查，发现问题及时进行维修和更换。
特别是在雨季过后，应检查排水系统是否正常运行。
2. 清洁维护：定期清理排水口和排水管道，清除可能堵塞的杂物和污物，保证排水畅通。
屋顶排水设计方案
屋顶排水设计方案屋顶排水是指将建筑物屋顶上的降水有效地引导和排除出去，以防止水在屋顶积聚，导致屋顶渗漏和建筑物损坏。
一个良好的屋顶排水设计方案既要考虑排水效果，又要考虑防水、耐用和美观等因素。
下面将介绍一种常见的屋顶排水设计方案。
一、地面排水系统地面排水系统是指通过将屋顶的降水引导到建筑物周围的排水沟或排水管道中，将水排除出去。
在设计地面排水系统时，需要考虑以下几个方面：1.路面设计：地面排水系统的导水能力跟路面的坡度有关，一般来说，路面的坡度应该保持在2%-5%之间，以保证水能够流动。
同时还要避免出现平坦的区域，以防止水在上面积聚。
2.排水沟设计：排水沟是将屋顶的水引导到排水管道中的重要组成部分。
在设计排水沟时，需要考虑沟槽的宽度和深度，以及排水嘴的位置和数量。
一般来说，排水沟的宽度应该根据屋顶的降水量和坡度来确定，沟槽的深度应该适当，以确保水能够顺利流入排水管道。
排水嘴的位置则需根据建筑物的结构和排水需求进行考虑。
3.排水管道设计：排水管道的设计主要考虑管道的材质和尺寸。
常见的排水管道材质包括PVC、HDPE和铸铁等，而管道的尺寸则需要根据屋顶的降水量和排水需求来确定。
一般来说，排水管道的直径应该根据降水量乘以一个系数来计算，并根据降水量和排水嘴的数量来确定排水管道的数量。
4.排水口设计：排水口是将屋顶的水排出的部分，常见的排水口有雨水口和立柱式雨水口等。
在设计排水口时，需要考虑口径的大小、位置的合理性和材质的选择。
同时还要确保排水嘴的位置与排水沟的位置相匹配，以确保水能够顺利排出。
二、屋面排水系统屋面排水系统是指将屋顶的降水直接排除出去，而不是通过地面排水系统。
常见的屋面排水系统包括雨水托盘和雨水槽等。
在设计屋面排水系统时，需要考虑以下几个方面：1.雨水托盘设计：雨水托盘是将屋顶的水导向雨水槽的部分。
在设计雨水托盘时，需要考虑托盘的高度和宽度，以及托盘和雨水槽之间的连接方式。
一般来说，托盘的高度应该足够，以确保水能够顺利流入雨水槽，而宽度则需要根据屋顶的降水量来确定。
屋顶排水设计精编
（2）内排水方案外排水构造简单,雨水管不占用室内空间,故在南方应优
先采用.但在有些情况下采用外排水并不恰当.例如在高层建筑中就是如此,因维修 室外雨水管既不方便,更不安全.又如在严寒地区也不适宜用外排水,因室外的雨水 管有可能使雨水结冻,而处于室内的雨水管则不会发生这种情况.
——雨水管沿室内引下,用于大面积、多跨、高层的建筑.
0.5%~1% 的坡度将雨水导至雨水口,再经落水管排至地面的散水或 明沟.
A:挑檐沟外排水
在屋檐四周或纵向檐口处挑出檐沟,沟内纵向找坡0.5~1 ％,沟底设雨水口连接雨水管.
四周挑檐沟
纵向挑檐沟,山墙挑檐压边
有时为了上人或造型需要可在 挑檐沟内设置女儿墙或栏杆
纵向挑檐沟,山墙出顶
挑檐沟内设女儿墙或栏杆
二.屋顶的排水方式
1.排水方式 （1）无组织排水
无组织排水是指屋面雨水直接从檐口落 至地面的一种排水方式,因为不用天沟、 雨水管等导流雨水,故又称自由落水.
特点：构造简单、造价低廉 雨水溅落到勒脚墙面 若建筑物的高度较高,形成较大的冲击力 在建筑物的入口处沿檐口形成水帘,造成使用上的不方便 积灰多的建筑物应采用无组织排水（如钢厂、水泥厂等）
屋顶平面图设计
(屋顶排水设计)
为了迅速排除屋面雨水,需进行周密的排水设 计,其内容包括：
选择屋顶排水坡度 确定排水方式 进行屋顶有组织排水设计
一.选择平屋顶的排水坡度 考虑因素：
从排水角度
从结构上、经济上
是否上人
视屋面材料的表面粗糙程度和功能,常见 的防水卷材屋面和混凝土屋面,多采用 2%~5%,上人屋面多采用1%~2%
B:女儿墙内垫坡排水
高出屋面的女儿墙内 沿屋面做0.5~1%垫坡,墙底 设排水口安装弯管连接墙 外雨水管.
厂房屋面排水方案
厂房屋面排水方案引言厂房屋面排水方案是在建设厂房时必不可少的一环。
良好的屋面排水方案可以有效地避免因雨水积聚而导致的屋面渗漏和结构损坏。
本文旨在介绍厂房屋面排水方案的设计原则和常用的排水设施，以提供给建筑师、设计师和工程师们一个参考。
设计原则在设计厂房屋面排水方案时，需要考虑以下几个原则：1.合理的坡度屋面应设置适当的坡度，以确保雨水能够顺利排出，不积聚在屋面上。
通常，一般坡度不低于0.5%是比较合理的选择。
2.排水管道的布局需要合理地布置排水管道，确保雨水能够快速、顺畅地排出。
在布置过程中，应避免存在死角和回流现象，以免积水或漏水。
3.排水设施的选择要选择合适的排水设施，如雨水篦子、雨水斗和排水管道等。
排水设施应具备良好的排水性能和耐久性，能够承受厂房大量的雨水排放。
4.防止倒灌当厂房屋顶采用暴雨倒灌系统时，需要采取措施防止暴雨水流逆流进入排水管道。
可以使用防倒灌装置或设置排水盖板等措施来实现。
常用的排水设施雨水篦子雨水篦子是一种常见的屋面排水设施，用于过滤雨水中的杂质，并防止堵塞排水管道。
它通常安装在雨水口上方，能够有效地收集并排除屋顶的雨水。
雨水篦子可根据需要选择不同规格和材质，如不锈钢、塑料等。
雨水斗雨水斗是连接雨水篦子和排水管道的设施，用于收集篦子过滤后的雨水，并引导雨水流入排水管道。
雨水斗通常安装在屋顶边缘的低洼处，以确保雨水能够顺利进入排水系统。
排水管道排水管道是屋面排水系统的重要组成部分，用于将雨水从屋顶引导到地面或集水池。
排水管道应具备良好的耐候性和耐腐蚀性，以便能够承受厂房大量的雨水排放。
常用的排水管材料有PVC、铝合金等。
排水盖板排水盖板通常安装在排水管道的出口处，用于防止异物进入管道并避免倒灌现象的发生。
排水盖板可选择不同的材质和结构，如钢制格栅、塑料盖板等。
案例分析以某个厂房为例，该厂房面积约1000平方米，屋面采用金属屋面材料进行覆盖，建筑设计中初始坡度为1%。
在设计屋面排水方案时，应考虑以下因素：•确定排水口的数量和位置，以保证雨水能够均匀地排出。
屋顶排水设计的步骤
屋顶排水设计的步骤嘿，朋友们！咱今儿来聊聊屋顶排水设计这档子事儿。
你可别小瞧了它，要是没整好，那麻烦可就大啦！就好比人要是不能顺畅呼吸，那得多难受呀！首先呢，咱得好好研究一下屋顶的形状和坡度。
这就像是给屋顶选一件合身的衣服，得合适才行呀！不同的形状和坡度对排水的影响可大着呢。
你想想，要是坡度太平了，水不就积在那了嘛，时间一长，可不得出问题呀。
然后呢，咱得确定排水口的位置和数量。
这就好比是给水流找好出路，得让它们能顺顺利利地流走呀。
排水口可不能随便乱放，得根据屋顶的情况来精心安排。
少了不行，多了也不一定就好，得恰到好处。
接下来，咱得考虑排水管道的选择啦。
这管道就像是水流的高速公路，得坚固耐用，还得能让水快速通过。
可不能用那些质量不靠谱的管道，不然哪天破了漏了，那可就糟糕啦！还有啊，别忘了雨水斗的设计。
这雨水斗就像是个小卫士，把雨水收集起来，再送进排水管道。
它可得设计得巧妙，既能高效工作，又不能给屋顶添乱。
在整个设计过程中，咱还得考虑各种因素呢。
比如说当地的降雨量啦，要是雨特别多的地方，那可得更精心设计才行。
还有屋顶的使用情况，要是经常有人在上面活动，那也得特别注意呀。
咱还得注意细节，像管道的连接呀，密封呀，这些小地方要是没处理好，以后都可能出大问题。
就像一艘大船，哪怕一个小零件出问题，都可能导致沉船呢！设计好了还不算完，施工的时候也得严格把关。
工人师傅们可得认真干活，不能马虎。
要是施工质量不行，再好的设计也白搭呀。
咱可不能嫌麻烦，屋顶排水设计可是关乎房子安全和舒适的大事儿。
要是没做好，以后漏水了啥的，那可就有的头疼了。
所以呀，咱得认真对待，就像对待自己最宝贝的东西一样。
总之呢，屋顶排水设计可不能马虎，从形状坡度到排水口管道，从细节到施工，都得仔仔细细考虑周全。
只有这样，咱的屋顶才能在下雨天也能安然无恙，咱才能住得安心放心呀！大家说是不是这个理儿呢？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土木工程学院
房屋建筑学——第十章屋顶构造
屋顶平面图设计（加排水设计）
4、檐口外轮廓线（檐沟外排水）
3%
土木工程学院
房屋建筑学——第十章屋顶构造
屋顶平面图设计（加排水设计）
4、檐口外轮廓线(女儿墙檐沟外排水）
3%
土木工程学院
房屋建筑学——第十章屋顶构造
屋顶平面图设计（加排水设计）
5、画雨水口位置、纵向天沟及坡度、分水线 a、参照立面图是否可设置落水管 b、落水管间距要求≤24m （18~24m) 6、标出檐口节点详图位置 详图画法：照设计的排水系统选择檐口、泛 水等节点
土木工程学院
房屋建筑学——第十章屋顶构造
屋顶平面图设计（加排水设计）
5、画雨水口位置、纵向天沟及坡度、分水线
3%
1/2
0.5~1%
18~24m
土木工程学院
房屋建筑学——第十章屋顶构造
屋顶平面图设计（加排水设计）
5、画雨水口位置、纵向天沟及坡度、分水线
3%
1/2
0.5~1% 土木工程学院
18~24m
3、有组织排水
2）、内排水 内排水：雨水管置于室内 定义：雨水经雨水口流入室内雨水管，再 由地下管道将雨水排至室外排水系统的排 水方式 应用：大面积多跨屋面、高层建筑以及有 特殊需要时及严寒地区常采用的一种排水 方式；
土木工程学院
房屋建筑学——第十章屋顶构造 房屋建筑学——第十章屋顶构造
中间天沟内排水
土木工程学院
檐沟
房屋建筑学——第十章屋顶构造
3、有组织排水
1）、外排水（排水管在外墙外面） 定义：雨水经过雨水口流入室外排水管 的排水方式。 根据檐口的做法，有组织外排水又分为 檐沟外排水：檐沟内垫出纵向坡度引水。 女儿墙外排水：女儿墙内设内檐沟或垫 出纵向坡度引水 女儿墙檐沟外排水等多种形式（见后图）
土木工程学院
3%
屋面分水线
檐沟分水线 18~24m
房屋建筑学——第十章屋顶构造
4、屋面排水组织设计
④天沟断面尺寸： 净宽≥200mm 天沟纵坡的坡度：1~0.5% 分水线处深度≥120mm
土木工程学院
房屋建筑学——第十章屋顶构造
4、屋面排水组织设计
土木工程学院
房屋建筑学——第十章屋顶构造
屋面排水组织设计在屋顶平面图中的基本反映
土木工程学院
房屋建筑学——第十章屋顶构造
外排水形式
挑檐沟外排水
高低跨挑檐沟外排水
女墙外排水
土木工程学院
女儿墙挑檐沟外排水
房屋建筑学——第十章屋顶构造
挑檐沟外排水 土木工程学院
房屋建筑学——第十章屋顶构造
檐沟断面图
土木工程学院
屋顶平面图
房屋建筑学——第十章屋顶构造
女儿墙外排水
土木工程学院
房屋建筑学——第十章屋顶构造
土木工程学院
房屋建筑学——第十章屋顶构造
4、屋面排水组织
定义：排水组织设计就是把屋面划分成 若干个排水区，将各区的雨水分别引向 各雨水管。 要求：使排水线路短捷，雨水管负荷均匀， 排水顺畅。
土木工程学院
房屋建筑学——第十章屋顶构造
4、屋面排水组织
① 确定排水坡面： 按跨度（进深）一 般为双坡，临街、 进深小单坡，进深 大四坡。 ②合理划分排水区： 一个雨水管汇水 150~200m2 汇水面积 ③雨水管设置： 150~200m2 间距18~24m
平屋顶无组织排水
坡屋顶无组织排水
土木工程学院
房屋建筑学——第十章屋顶构造
钢板瓦屋面无组织排水 土木工程学院
瓦屋面无组织排水
房屋建筑学——第十章屋顶构造
2）、有组织排水
定义：雨水经由天沟 （檐沟）、雨水口、 雨水管等排水装置引 雨水 管 导至地面或地下管沟 的排水方式。 分类：外排水、内排 水 排水系统:屋面、檐沟、雨水斗、落水管
土木工程学院
房屋建筑学——第十章屋顶构造
檐口断面图
土木工程学院
屋顶平面图
房屋建筑学——第十章屋顶构造
暗管外排水 暗管外排水
明装的雨水管有损建筑立面，故在一些重要的公共 建筑中，雨水管常采取暗装的方式，把雨水管隐藏在假 柱或空心墙中。假柱可以处理成建筑立面上的竖线条。
土木工程学院
房屋建筑学——第十章屋顶构造
土木工程学院
房屋建筑学——第十章屋顶构造
屋顶平面图设计（加排水设计）
2、设计排水系统 确定排水方式（有组织或无组织） 确定檐口排水方式（檐沟或女儿墙：按 建筑功能和外墙立面要求确定）
土木工程学院
房屋建筑学——第十章屋顶构造
屋顶平面图设计（加排水设计）
确定屋面排水坡度数、坡度值：按进深 确定汇水面积、雨水口间距 3、画屋面分水线
房屋建筑学——第十章屋顶构造
2、屋顶的排水方式
分类：无组织排水、有组织排水 1）、无组织排水（自由落水） 定义：屋面雨水直接从檐口滴落至地面的 一种排水方式，因为不用天沟、雨水管 等导流雨水，故又称自由落水。 应用：一般适用于低层建筑、少雨地区建 筑及积灰较多的工业厂房。
土木工程学院
房屋建筑学——第十章屋顶构造
当房屋宽度较大时，可在房屋中间设一纵向天沟形成 内排水，这种方案特别适用于内廊式多层或高层建筑。 雨水管可布置在走廊内，不影响走廊两旁的房间。
土木工程学院
房屋建筑学——第十章屋顶构造
房屋建筑学——第十章屋顶构造 房屋建筑学——第十章屋顶构造 房屋建筑学——第十章屋顶构造房屋建筑学——第十章屋顶构造
高低跨内排水
在两跨交界处也常常需要设置内天沟来汇集低跨屋 面的雨水，高低跨可共用一根雨水管
土木工程学院
房屋建筑学——第十章屋顶构造
房屋建筑学——第十章屋顶构造
内落外排水 用于多柱距、多跨度厂房
土木工程学院
房屋建筑学——第十章屋顶构造
3）、排水方式的选择
（1）、高度较低的简单建筑，为了控制造 价，宜优先选用无组织排水； （2）、积灰多的屋面应采用无组织排水； （3）、在降雨量大的地区或房屋较高的情 况下，应采用有组织排水； （4）、临街建筑雨水排向人行道时宜采用 有组织排水。
坡度：屋面坡度 （2-3%）、檐沟坡 度（0.5%） 分水线：变坡度的 交接线、坡度的最 高处和最底处分屋 面、檐沟分水线。 汇水区：屋面分水 线和两落水管之间 的屋面面积。 落水管及间距≤24M。
土木工程学院
0.5%
看屋顶图、屋顶设计1
房屋建筑学——第十章屋顶构造
屋顶平面图设计（加排水设计）
1、画出顶层平面轴线再添加外墙轮廓线
房屋建筑学——第十章屋顶构造
总结
四、屋顶排水设计 1、屋顶的坡度选择 2、屋顶的排水方式 3、屋顶有组织排水 4、屋顶排水组织（屋顶平面图设计）
土木工程学院
房屋建筑学——第十章屋顶构造
本节结束 同学们再见！
土木工程学院
