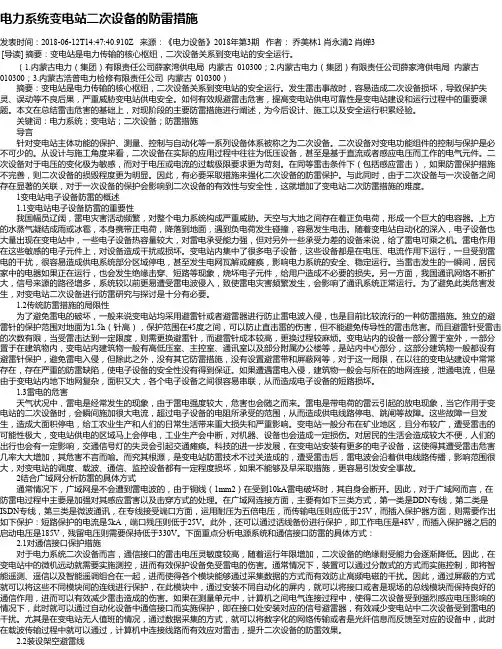

电力系统变电站二次设备的防雷措施发表时间：2018-06-12T14:47:40.910Z 来源：《电力设备》2018年第3期作者：乔美林1 肖永清2 肖婵3 [导读] 摘要：变电站是电力传输的核心枢纽，二次设备关系到变电站的安全运行。
（1.内蒙古电力（集团）有限责任公司薛家湾供电局内蒙古 010300；2.内蒙古电力（集团）有限责任公司薛家湾供电局内蒙古010300；3.内蒙古浩普电力检修有限责任公司内蒙古 010300）摘要：变电站是电力传输的核心枢纽，二次设备关系到变电站的安全运行。
发生雷击事故时，容易造成二次设备损坏，导致保护失灵、误动等不良后果，严重威胁变电站供电安全。
如何有效规避雷击危害，提高变电站供电可靠性是变电站建设和运行过程中的重要课题。
本文在总结雷击危害的基础上，对现阶段的主要防雷措施进行阐述，为今后设计、施工以及安全运行积累经验。
关键词：电力系统；变电站；二次设备；防雷措施导言针对变电站主体功能的保护、测量、控制与自动化等一系列设备体系被称之为二次设备。
二次设备对变电功能组件的控制与保护是必不可少的。
从设计与施工角度来看，二次设备在实际的应用过程中往往为低压设备，甚至是基于直流或者感应电压而工作的电气元件。
二次设备对于电压的变化极为敏感，而对于电压或电流的过载极限要求更为苛刻。
在同等雷击条件下（包括感应雷击），如果防雷保护措施不完善，则二次设备的损毁程度更为明显。
因此，有必要采取措施来强化二次设备的防雷保护。
与此同时，由于二次设备与一次设备之间存在显著的关联，对于一次设备的保护会影响到二次设备的有效性与安全性，这就增加了变电站二次防雷措施的难度。
1变电站电子设备防雷的概述 1.1变电站电子设备防雷的重要性我国幅员辽阔，雷电灾害活动频繁，对整个电力系统构成严重威胁。
天空与大地之间存在着正负电荷，形成一个巨大的电容器。
上方的水蒸气凝结成雨或冰雹，本身携带正电荷，降落到地面，遇到负电荷发生碰撞，容易发生电击。
电力系统变电二次设备的防雷举措
电力系统变电二次设备的防雷举措雷击作为威胁变电站二次系统安全的一大危险因素，引起了国内广大变电站人员的重视。
而面对雷击对二次系统安全的影响，变电站应该是从其入侵途径入手，将防雷工作落到实处。
1 变电站二次系统防雷的重要性分析1.1 雷电的危害雷电作为自然现象的一种，当雷电击中变电站时，会对变电站二次系统的正常运行造成严重的影响，甚至是威胁到变电站工作人员的生命安全。
在变电二次设备的母线被雷击中时，会产生高数值的过电压。
当过电压数值过大时，则有可能将变电站电气设备的绝缘击穿，从而造成事故。
所以，应当在高压线路沿线、变电站内设置必要的避雷和防雷设施。
如避雷线、避雷器、避雷针等。
1.2 雷电对二次设备的主要入侵途径1.2.1 电地位干扰。
在雷电对二次设备的入侵中，电地位对设备的干扰主要分为三种途径。
其中包括雷击独立避雷针引起的反击电压造成对设备的干扰、电流通过避雷线入地造成的电地位干扰及避雷器接地线引起的反击过电压造成干扰。
1.2.2 传导雷干扰。
传导雷干扰的主要方式是另一处雷击通过二次系统的线路传导到系统的其他部分，对二次设备造成干扰。
在传导雷干扰中分为避雷器动作和不动作两种情况，当系统一出遭到雷击，在线路传导中雷电的过电压数值太高时，则避雷器动作。
当线路才换到中的过电压数值较低时，避雷器不动作。
1.2.3 变电站附近落雷。
当变电站附近落雷时，雷击会让变电站二次系统附近的磁场发生变化，通过系统设备的电磁感应对二次设备造成干扰。
其中，雷击的强度和对二次设备干扰强度成正比。
1.2.4 雷电对电站的干扰途径。
雷云在放电时的电压是很高的，不可能将电气设备的绝缘耐电压做到这个电压，事实上雷电的破坏作用主要是由雷电流引起的。
它的危害基本可以分为2种类型：一是雷直接击在建筑物上的热效应和电动力作用；二是雷电的二次作用，即雷电流产生的静电感应和电磁作用。
电站及其负载的特殊用途决定了它们的作业环境具有广泛性。
电站和负载舱体之间通过电缆连接，连接电缆一般为输电和控制电缆，电缆贴地铺设。
