回声测深仪的操作性检查

回声测深仪的操作性检查

摘要：本文介绍了船用回声测深仪的基本结构及配备、安装、使用、保护等知识，提出了船舶安全检查时针对回声测深仪进行操作性检查的具体内容，以最大限度地保障海上航行安全。

[关键词]：船舶回声测深仪操作性检查

回声测深仪是一种测量水深的船用导航仪器。船舶通过测量水深能够辨认船位，避离危险，核查从基本定位方法获得的船位的准确性，为船舶导航服务，以保证船舶航行安全，是船舶必不可少的导航设备之一。

1.工作原理及基本结构

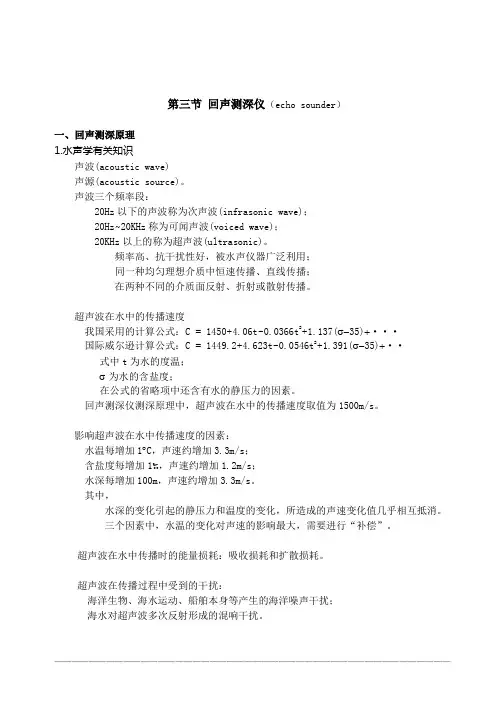

回声测深仪是应用声波在水中传播时所具有的直线传播、传播速度基本恒定与遇物体发射的特性，通过测量声波在水中传播的往返时间来测量水深的。船用回声测深仪由显示器、换能器、发射系统与接收系统构成，以实现回声测深与显示深度。

显示器是整机的中枢，它的任务是：协调整机工作；测定声波从发射至接收的时间间隔，并将时间函数按测深公式换算为深度；用一定的机构与方式将所测量的深度显示出来。

发射系统则是将显示器的发射指令，变为具有一定脉冲宽度、频率与输出功率的电振荡脉冲，并用这个发射电振荡脉冲去推动发射换能器。

换能器是进行能量转换的器件，它是一个可逆的声振荡脉冲。它将发射系统输出的电振荡脉冲，转换为机械振动，并向水中发射超声波声振荡脉冲，它也能够把来自海底的发射超声波振荡脉冲转换为电振荡信号。

接收系统的作用是将来自接收换能器的接收信号，加以适当的放大，选择与处理，变换为适合显示器需要的脉冲信息。

现代的回声测深仪的显示器，发射系统与接收系统都装置在同一机壳内，所有的操纵、调整旋钮，指示机构与报警装置等全部安装在机壳的面板上。发射换能器与接收换能器通常是分开使用的，但也有些测深仪将发射与接收换能器装置在同一机壳内，有些测深仪则是发射与接收共用一个换能器。

通常说来，回声测深仪测量的深度存在着声速误差、基线误差、零点误差与时间电机转速误差。其中零点误差是因零点的显示位置与刻度盘（或者刻度标尺）的零位不一致产生的，时间电机转速误差是因时间电机的实际转速与其额定转速不一致产生的，因此，回声测深仪应定期进行保护，校正发射零位与电机转速。

2.有关规定及要求

2.1配备要求

《SOLAS公约》第Ⅴ章第12条规定，1980年5月25日往常建造的1600总吨及以上的船舶，与1980年5月25日或者以后建造的500总吨及以上船舶，当从事国际航行时，均应装设1具回声测深仪。

2.2性能指标

2004年《国内航行海船法定检验技术规则》列明的回声测深仪性能指标要求：

2.2.1在正常传播条件下，回声测深仪应能测量在换能器下列2~400m之间的水深；

2.2.2测深显示至少应具有两个刻度范围：一个为深水范围，务必包含该仪器所有的测深范围；另一个是浅水范围，应为全部测深范围的1/10；

2.2.3浅水示深标尺：每米水深应不小于2.5mm；深水示深标尺：每米水深应不小于0.25mm；

2.2.4测深仪的脉冲重复率应不小于12次/min；

2.2.5当水中声速为1500m/s时，深度指示的同意误差应为：

浅水刻度误差为+1m，深水刻度误差为+5m或者指示深度的+5%，取其大者。

2.2.6在船舶横摇+10º与纵摇+5º的情况下，测深仪应能正常测深。

2.2.7测深仪显示要紧是图表显示，其应能直接提供深度数据与可见的测深记录，也可附有其他显示方式，但不应影响要紧显示方式的正常工作。

2.2.8在深水范围内，深度记录显示时间应至少连续15 min。

2.2.9当剩余记录纸为全长的1/10时，应有清晰的标识或者用其他的方式给予指明。

2.3安装要求

2.3.1换能器的安装要求

.1换能器应安装在船底振动最小、在航行时不形成涡流与空气泡之处，并应尽量远离船体产生声干扰的机械设备与产生电干扰的电器设备。安装位置的周围，不应有突出物并要远离排水或者进水口。

.2换能器应安装在船体线型倾斜最小之处，使换能器的工作面与船体外壳在同一平面上。假如安装在船体曲度较大之处，应加装导流板，以保证航行时换能器周围的水流均匀。

.3发射换能器与接收换能器应安装在同一水平面，两换能器的工作面的船舶不倾斜时，应平行于水平面，对水平面的倾斜角不得大于+3º。

.4换能器的安装不应影响船体的结构强度与水密性能，必要时应使用加强板或者水密隔层，并应进行水密试验。

.5在油船上安装换能器时，应有专门的气密舱室或者围井。其他船舶也应尽可能设置专门的舱室或者围井，这些舱室或者围井应设有人孔与留有足够的位置，以便进行安装与维修。

.6换能器的水密舱如设在燃油或者货油舱邻近，舱室入口的紧固装置的结构，应不产生火花，换能器与收发器的连接电缆应敷设在连续的气密钢管内。

.7换能器的工作面不得涂油漆或者沾油污，不同意存在遭受机械冲击或者机械摩擦的损伤。

2.3.2记录器、指示器与收发器的安装要求

.1回声测深仪的显示器应安装在驾驶室或者海图室内。

.2为减少电磁干扰，换能器与发射机与接收机之间的两根连线应使用屏蔽电缆，并敷设在钢管内，其外壳应可靠接地。

.3测深仪的所有机壳都要用金属扁条线焊于船壳板上，以可靠接地，所有电缆的屏蔽层应在两端分别接地，接地电阻不得大于0.01欧姆。

2.4使用

测深仪自安装开始务必建立设备档案，档案内容应包含：名称、型号、出厂编号、本单位设备编号、附件与备件清单、安装日期、安装平面图、电路图、安装后试机时要紧性能参数等。同时应备有使用说明书。初次使用本测深仪的船员，务必首先阅读测深仪的使用说明书，在掌握了该测深仪的基本操作后再行使用。

船舶进出港或者在浅航道航行时，应打开浅水报警器的开关，浅水报警器在不用时应及时关闭或者置于零值处。在不一致航道或者特殊水域航行时，可根据需要按动定位标志，并在记录纸上注明时间、船位，如测深仪无分档标记，则应注明其使用的量程范围。

如测量深度变化，或者水域底质改变，回波信号出现强弱不稳现象时，可调节增益使深度指示清晰。

测深仪深度记录的正确读数，应是深度曲线的上边沿（或者前沿）。在浅水区域测深时，如出现两条以上的深度记录线时，其深度以第一条记录线为准。

测深仪的记录纸上出现“1/10”标志时，表示机存记录纸的长度仅剩全长的1/10，应及时更换记录纸，更换方法应按说明书规定的步骤进行。从测深仪上换下来的记录纸，应注明更换时间集中储存。

2.5保护

测深仪的日常保护应由专人负责。定期保护的周期应按说明书的规定进行，如说明书无规定，应每6个月进行一次。发生故障时，应及时进行修理。

日常保护中，应清除机内灰尘，擦净外溢油漬。按说明书的要求调整记录笔的长度与压力，校正发射零位，使其与刻度零点一致。必要时应更换不合要求的记录笔。检查蓄电池的电压与测量电液的密度，不符合要求的蓄电池应更换。应定期向蓄电池灌注电液并保持电液的规定密度与满充电状态，修船期超过45天时，应将蓄电池送岸保养。

船舶停航期间或者测深仪长期不用时，每隔15天应通电一次，每次不得小于4小时，以防换能器及其周围附着寄生物与仪器受潮湿损坏。

应根据说明书的要求定期对发射器进行保护，清洁接触式触发器的凸轮与接触片，并调整其间隙。清洁光电触发器遮光盘的缝隙。检查永磁触发器触头的磁力强度，如磁力减退应予更换。

应根据说明书的要求定期对记录器进行保护，清洁电机调速装置的触点。清洁机械传动齿轮，可滴注适量的润滑剂；清洁橡皮传动齿轮时，注意不能滴注润滑剂于橡皮传动轮，可用布清洁。检查电机转速，当转速与规定值不符时，应按说明书要求进行校正。

船舶进坞时，务必检查换能器的硫化橡胶与水密橡胶是否老化，如有老化现象，应及时申报更换。坞修时应注意换能器工作面上不能涂漆，还要将换能器工作面上的附着物或者海生物清除干净。

测深仪各接插件与接线端子应无松脱或者接触不良现象，否则应用无水酒精擦洗其
