定位放线方案

定位放线方案1、高程控制（1）依据交桩单位提供的车站标高及轴线，结合土建留置的标高基准点及标高竖向传递点，复核校测合格后做为装饰工程层间标高测量依据，并向车站内引测设出标高控制线，以此校测结构标高。

在顾及现结构误差条件下，（在经监理工程师同意后）对站内标高控制点予以适当调整，作为层间标高抄测的依据。

（2）受差异沉降影响，结构施工期间所弹水平线的精度，可能已不能满足装饰工程施工测量的精度要求。

所以，装饰工程施工前，应根据校测后的标高控制点重新抄测各层水平线。

室内抄平采用水准仪，直接将仪器视线高调整到水平线控制高度进行抄测，并重新弹墨线，在站厅、楼梯等醒目处做标志，并注明相对标高，在施工过程中利用网状打点带线的方法确定所需部位水平线。

2、高程传递高程控制：根据施工的需要，使用水准仪把从各层传递的高程校核后换算成该层的+1000mm 线抄测在墙、柱上明显的地方，复查后作为高程的控制。

3、平面测量根据轴线投测的控制线，经过校核后，进行平面放线。

首先用钢尺把轴线控制线进行分线，测设出其它轴线控制线，再测设细部线。

放线完毕，请监理验线合格后方可进入下道工序。

4、测量放样数据的计算测量放样数据的计算采用计算机自动查询的方法。

具体步骤如下：（1）数据模型的建立首先根据设计图纸中各建筑物的设计坐标及相互间尺寸关系，在AutoCAD中依比例绘制出各建筑物、建筑物轴线、需放样控制线等，建立数据模型。

（2）测量放样数据的查询测量放样数据模型绘制完成后，利用AutoCAD的Dist等命令查询出已知依据（轴线控制桩、已放样轴线）与需放样控制线的角度、距离等测量放样数据。

（3）计算机自动查询的优点采用计算机自动查询的方法来获取需要的测量定位数据，不但计算方便，而且精度高，对不规则的区域或弧形区域可根据情况将设置网格控制点；能满足不同的测量数据需求。

桩基工程施工测量放线方案

扬州920 地块桩基测量放线方案编制人：审核人：批准扬州市桩基有限公司2017 年 6 月16 日工程概况920 地块（扬州新世界）工程桩桩基工程，拟建新中置业扬州有限公司开发的扬州新世界桩基工程，扬州市瘦西湖西侧，长春南侧。

本工程由南京市建筑设计研究院有限责任公司依据新中置业扬州项目一期A 区（友谊地块）岩土工程勘测报告（勘测编号：K16027），确定工程主楼桩基设计等级为甲级。

本工程建筑地基基础设计等级为乙级。

建筑桩基设计等级为乙级。

按抗震设防类别，本工程为标准设防类（皿类）建筑。

二、施工测量平面控制网的测设该工程场地比较紧张，这对施工控制网的布设比较不利，考虑该工程的实际情况，对本工程的整体采用外控法。

根据当地城市导线点，一次性建立统一的平面施工控制网。

1、布网原则（1）先整体，后局部，高精度控制低精度；（2）控制点要选在拘束度不大、安全、易保护的位置，通视件良好，分布均匀。

2、施工控制网的测设(1)引基准点：根据当地城市控制点用全站仪将基准点引至打桩区域附近，不少于4点，其位置以不受打桩影响为原则(距操作地点40m以外)，由项目工程师会同监理工程师复检审核。

精度限差要求如下表；(2)内控制基点布设A、根据工程实际情况，对主楼部分采用内控法，用全站仪竖向投侧，基准线选在轴线内交叉位置。

B、依据施工前布设控制网基准点将内控制点埋设在轴线交接位置。

基准点的埋设采用木桩，钢针刻划十字线固定牢固。

基准点周围严禁堆放杂物，以便于基准点的竖向投侧。

(3)桩位测放依据布设内控制基点，由于场地用地紧张施工机械较多，分布相对分散场地标高相差较大，不利于传统的水准仪结合大尺进行桩位测放，我部采用全站仪坐标定位，精确每根桩的坐标后统一测放。

(4)轴线控制网的精度等级根据《工程测量规范》控制网的技术指标必须符合下表的规定。

轴线控制网的指标三、高程控制网的布设1、高程控制网起始依据高程控制网依据测绘单位在场地东门外瘦西湖路北K1点（黄海高程9.178米）进行控制。

定点放线工程施工方案范本

定点放线工程施工方案范本一、项目概述本项目是指在施工现场，以特定的地点为基准点，按一定的方向和距离进行标定，建立起一定的放线点，以便于后续工程的准确施工。

放线工程是土建工程中非常关键的一环，其施工质量和准确度直接影响整个工程的质量和进度。

因此，制定合理的放线施工方案，提高施工效率，确保施工质量具有重要的意义。

二、施工准备1. 确认放线基准点和放线方向：根据设计要求和现场实际情况，确定放线基准点和放线方向。

2. 调查勘测：对放线区域进行勘测，查明地形地貌、地势、地下管线和其他障碍物情况，做好施工准备。

3. 编制放线图纸：根据设计要求，编制放线图纸，并根据图纸确定放线点的具体位置和标高。

4. 装备准备：准备好各种放线设备和工具，如放线架、划线绳、放线锤、放线笔等。

三、施工方案1. 放线基准点设置：根据设计要求，确定放线基准点的位置和标高，进行勘测和标定。

2. 放线点设置：根据放线图纸，确定各个放线点的位置和标高，进行勘测和设置。

3. 放线方法：根据设计要求，确定放线的方法和技术要求，包括直线放线、曲线放线、斜线放线等。

4. 放线步骤：按照设计要求和放线图纸，进行放线前的准备工作，包括架设放线架、拉设划线绳、确定放线方向、用放线笔标记放线点等。

5. 放线控制：在放线过程中，要严格按照放线图纸和设计要求进行控制，确保放线的准确度和稳定性。

6. 检查验收：在放线结束后，对放线结果进行检查验收，确保放线质量符合设计要求。

7. 保护措施：在放线过程中，要做好现场保护工作，防止放线设备和标志被破坏或移动，确保放线施工的连续性和有效性。

四、材料和设备1. 放线架：用于架设放线绳，固定放线方向。

2. 划线绳：用于确定放线方向和位置。

3. 放线锤：用于拉直划线绳，确保放线的直线性和稳定性。

4. 放线笔：用于在地面上标记放线点。

5. 其他辅助工具和设备：如测量工具、保护用具等。

五、施工流程1. 施工前准备：确认放线基准点和放线方向，并进行勘测和标定。

(完整版)桩基工程施工测量放线方案

本工程建筑地基基础设计等级为乙级。建筑桩基设计等级为乙级。
按抗震设防类别，本工程为标准设防类（皿类）建筑。
二、施工测量平面控制网的测设
该工程场地比较紧张，这对施工控制网的布设比较不利，考虑该工程的实际情况，对本工程的整体采用外控法。根据当地城市导线点，一次性建立统一的平面施工控制网。
1、布网原则
（1）先整体，后局部，高精度控制低精度；
（2）控制点要选在拘束度不大、安全、易保护的位置，通视件良好，分布均匀。
2、施工控制网的测设
（1）引基准点：根据当地城市控制点用全站仪将基准点引至打桩区域附近，不少于4点，其位置以不受打桩影响为原则（距操作地点40m以外），由项目工程师会同监理工程师复检审核。精度限差要求如下表；
根据《工程施工测量规范》标高控制网拟采用四等水准测量方法确定。
水准测量的主要技术指标应符合下表的规定。
四等水准测量主要技术指标
等级
四等
每公里咼差中数偶然中误差
±5mm
往返较差符合差
±20
注：L为附和路线或闭合环线长度（以mn计）
测量仪器选用S3型水准仪，往返观测。水准观测的技术要求符合下表规定。
（3）桩位测放
依据布设内控制基点，由于场地用地紧张施工机械较多，分布相对分散场地标高相差较大，不利于传统的水准仪结合大尺进行桩位测放，我部采用全站仪坐标定位，精确每根桩的坐标后统一测放。
（4）轴线控制网的精度等级
根据《工程测量规范》控制网的技术指标必须符合下表的规定。
轴线控制网的指标
等级
二级
测角中误差
水准观测的主要技术要求
等级
四等
视线长度
£00m
视线高度
0.2m

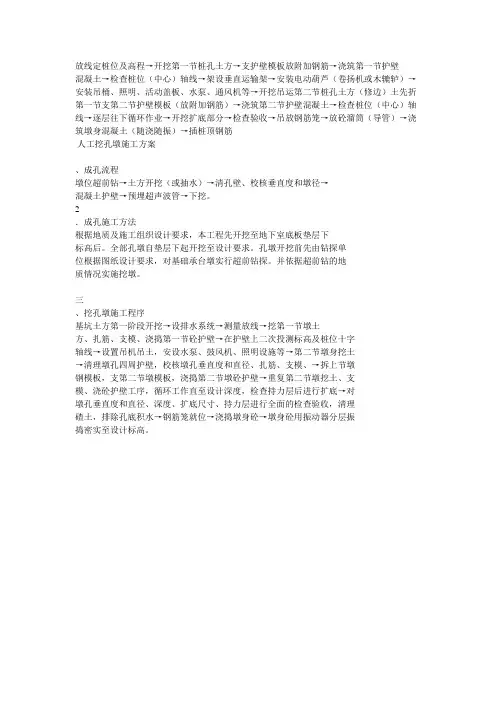

放线定桩位及高程

放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁
混凝土→检查桩位（中心）轴线→架设垂直运输架→安装电动葫芦（卷扬机或木辘轳）→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方（修边）土先折第一节支第二节护壁模板（放附加钢筋）→浇筑第二节护壁混凝土→检查桩位（中心）轴线→逐层往下循环作业→开挖扩底部分→检查验收→吊放钢筋笼→放砼溜筒（导管）→浇筑墩身混凝土（随浇随振）→插桩顶钢筋
人工挖孔墩施工方案
、成孔流程
墩位超前钻→土方开挖（或抽水）→清孔壁、校核垂直度和墩径→
混凝土护壁→预埋超声波管→下挖。

2
．成孔施工方法
根据地质及施工组织设计要求，本工程先开挖至地下室底板垫层下
标高后。

全部孔墩自垫层下起开挖至设计要求。

孔墩开挖前先由钻探单
位根据图纸设计要求，对基础承台墩实行超前钻探。

并依据超前钻的地
质情况实施挖墩。

三
、挖孔墩施工程序
基坑土方第一阶段开挖→设排水系统→测量放线→挖第一节墩土
方、扎筋、支模、浇捣第一节砼护壁→在护壁上二次投测标高及桩位十字
轴线→设置吊机吊土，安设水泵、鼓风机、照明设施等→第二节墩身挖土
→清理墩孔四周护壁，校核墩孔垂直度和直径、扎筋、支模、→拆上节墩
钢模板，支第二节墩模板，浇捣第二节墩砼护壁→重复第二节墩挖土、支
模、浇砼护壁工序，循环工作直至设计深度，检查持力层后进行扩底→对
墩孔垂直度和直径、深度、扩底尺寸、持力层进行全面的检查验收，清理
碴土，排除孔底积水→钢筋笼就位→浇捣墩身砼→墩身砼用振动器分层振
捣密实至设计标高。

桩基测量放线方案

桩基测量放线方案一、前期准备1.确定测量放线的方法：可以采用传统的地面放线，也可以选择全站仪放线等现代测量技术。

2.准备放线工具：包括全站仪、测量尺、测量杆、白垩粉、放线绳等。

3.获取工程图纸和相关资料：包括桩基设计图纸、工程标高、桩基坐标等。

二、现场操作1.根据工程图纸确定桩位：根据设计图纸上的桩基坐标和编号，找到相应的桩位，并标注在工程现场。

2.清理测区和标志桩位：清理测量区域的杂物，确保测量的准确性。

在每个桩位周围设置标志桩，并标上相应的桩号。

3.搭设测量控制点：在测量区域的四周或适当位置搭设测量控制点，用于进行后续定位和放线。

4.进行基准测量：使用全站仪或其他测量仪器在测量控制点上进行基准测量，确定基准坐标和高程。

三、桩位定位1.桩位坐标定位：使用全站仪或其他测量仪器，根据桩基设计图纸上给出的桩位坐标，在标志桩上测量出相应的坐标。

2.桩位高程定位：使用全站仪或水准仪，在标志桩上测量出相应的高程标高。

3.校核桩位：校核通过全站仪或其他测量仪器测得的桩位坐标和高程，保证测量的准确性和可靠性。

4.标注桩位：在标志桩上用白垩粉或其他标记物标注出桩位坐标和编号。

四、桩基放线1.放线测量：根据桩基设计图纸，使用放线绳或其他放线工具，在标志桩上进行放线测量，确定桩基平面位置和坐标方向。

2.校核放线：通过放线测量和设计图纸上的桩基放线数据进行对比校核，保证放线的准确性和精度。

3.标注放线点：在放线位置上使用白垩粉或其他标记物标注出放线点，确保施工人员能够准确找到放线点。

五、测量记录和整理1.记录数据：对测得的桩位坐标、高程和放线数据进行记录，包括桩基编号、坐标、高程和放线方向等。

2.整理数据：整理测量数据，并做成桩基测量放线记录表，以备施工和验收使用。

3.保存数据：保存测量数据和记录表，以备后期查证和资料归档使用。

桩基测量放线方案的具体操作方法根据具体工程的情况而定，上述方案只是一个大致的步骤和方法，具体的测量工作应根据实际情况进行调整和补充。

桩基工程施工测量放线方案

扬州920地块桩基测量放线方案编制人：审核人：批准人：扬州市桩基有限公司2017年6月16日一、工程概况920地块（扬州新世界）工程桩桩基工程，拟建新中置业扬州有限公司开发的扬州新世界桩基工程，扬州市瘦西湖西侧，长春南侧。

本工程由南京市建筑设计研究院有限责任公司依据新中置业扬州项目一期A区（友谊地块）岩土工程勘测报告（勘测编号：K16027），确定工程主楼桩基设计等级为甲级。

本工程建筑地基基础设计等级为乙级。

建筑桩基设计等级为乙级。

按抗震设防类别，本工程为标准设防类（Ⅲ类）建筑。

二、施工测量平面控制网的测设该工程场地比较紧张，这对施工控制网的布设比较不利，考虑该工程的实际情况，对本工程的整体采用外控法。

根据当地城市导线点，一次性建立统一的平面施工控制网。

1、布网原则（1）先整体，后局部，高精度控制低精度；（2）控制点要选在拘束度不大、安全、易保护的位置，通视件良好，分布均匀。

2、施工控制网的测设（1）引基准点：根据当地城市控制点用全站仪将基准点引至打桩区域附近，不少于4点，其位置以不受打桩影响为原则（距操作地点40m以外），由项目工程师会同监理工程师复检审核。

精度限差要求如下表;A、根据工程实际情况，对主楼部分采用内控法，用全站仪竖向投侧，基准线选在轴线内交叉位置。

B、依据施工前布设控制网基准点将内控制点埋设在轴线交接位置。

基准点的埋设采用木桩，钢针刻划十字线固定牢固。

基准点周围严禁堆放杂物，以便于基准点的竖向投侧。

（3）桩位测放依据布设内控制基点，由于场地用地紧张施工机械较多，分布相对分散场地标高相差较大，不利于传统的水准仪结合大尺进行桩位测放，我部采用全站仪坐标定位，精确每根桩的坐标后统一测放。

（4）轴线控制网的精度等级根据《工程测量规范》控制网的技术指标必须符合下表的规定。

轴线控制网的指标三、高程控制网的布设1、高程控制网起始依据高程控制网依据测绘单位在场地东门外瘦西湖路北K1点（黄海高程9.178米）进行控制。

桩基工程施工测量放线方案

桩基工程施工测量放线方案一、前期准备工作1.1确定测量任务：根据设计图纸确定需要进行测量放线的桩基工程位置及布置。

1.2收集资料：收集有关桩基工程的设计图纸、施工方案以及现场地形图等相关资料。

1.3确定测量方法：根据桩基工程的具体情况，选择适当的测量方法。

1.4准备工具：准备好需要使用的测量工具，包括测量仪器、标尺、白垩粉、钉子等。

1.5组织人员：确定测量工作的组织人员和分工，确保工作的顺利进行。

二、现场控制测量放线2.1基础控制点的设置2.1.1建立控制网：根据现场实际情况选择合适的控制点布设方案，确定控制网的形状和范围。

2.1.2设置控制点：选取适当的位置，设置控制点，并进行测量标定。

2.1.3网密度控制：根据工程要求，控制控制点的间距，确保测量结果的精确性。

2.2桩基中心线的放线2.2.1标记控制点：根据设计图纸上的定位点，在实地上进行标记。

2.2.2桩基顶标示：根据设计要求，将测量仪器放置在控制点上，查平仪进行调平，确定桩基顶标高，并在垂直位置上进行标示。

2.2.3桩基轴线放线：根据设计图纸上的桩基轴线标高和标准值，使用钉子和拉线等工具确定桩基轴线的位置，并进行标示。

2.3验证测量结果2.3.1对放线结果进行审核，确保测量结果准确无误。

2.3.2验证放线结果与实地情况的一致性，如与现场地形图相对比，进行现场测量等。

三、施工过程中的测量控制3.1基坑开挖的测量控制3.1.1基坑边界的确定：根据设计图纸上的基坑边界线和控制点，确定基坑边界的位置。

3.1.2基坑开挖的标高控制：根据设计图纸上的基坑底部标高，使用水准仪进行检测，确保开挖的准确度。

3.2混凝土浇筑时的测量控制3.2.1混凝土标高控制：使用水准仪和自动水平仪等测量仪器，确定混凝土标高的高度。

3.2.2混凝土浇注量控制：根据设计要求和测量结果，控制混凝土的浇注量。

3.3桩身的垂直度和偏斜的测量控制3.3.1桩身垂直度的测量：使用自动水平仪等测量工具，测量桩身的垂直度。

桩基工程施工测量放线方案

桩基工程施工测量放线方案桩基工程是建筑工程中非常重要的一项工程，它关系到整个建筑物的牢固程度。

施工测量放线工作是桩基工程中不可或缺的一环，它通过精确的放线来保证桩基的位置准确无误。

下面是一份桩基工程施工测量放线方案，详细说明了具体的操作流程和放线要点。

一、施工准备1.确定测量控制点：在施工区域内选取至少3个控制点，要求分布均匀，以确保后续测量的准确性。

2.清理施工区域：清理施工区域内的障碍物，确保测量工作的顺利进行，同时保证工作人员的安全。

二、放线设备准备1.放线工具准备：包括三角木锤、刷线机、量角器、支撑设备等。

2.放线材料准备：主要包括铁丝、楼盖线、测量杆等。

三、放线前的准备工作1.检查测量仪器：确保仪器的准确性，并进行必要的校准和调整。

2.测量控制点标记：在选定的控制点上标明标志物，便于后续的测量工作。

四、放线操作流程1.控制点的放线：根据设计图纸上控制点的位置，使用测量仪器和支撑设备，依次测量控制点的坐标，并将其标示出来，用铁丝将控制点连线，形成基准线。

2.推测线的放线：根据设计图纸上的桩基位置要求，使用测量仪器和支撑设备，推测出桩基的位置，并将其标示在地面上。

3.实际放线：根据推测的桩基位置，在地面上使用三角木锤和刷线机进行实际放线，将桩基的位置准确标定出来。

4.测量校核：放线结束后，对放线结果进行测量校核，确保放线的准确性。

若有误差，及时进行修正。

五、放线要点1.放线过程中要注意仪器的稳定性，避免误差产生。

尤其是在测量控制点和推测线时，要保持仪器的稳定性，避免因为仪器晃动导致的误差。

2.放线时要严格按照设计图纸上的要求进行，将桩基的位置准确标示在地面上。

3.放线结束后要进行测量校核，确保放线的准确性，并及时调整纠正误差。

通过以上的放线方案，可以确保桩基工程施工测量放线工作的准确性和可靠性。

放线操作的每一个环节都十分重要，要严格按照要求进行，并且进行必要的校核和修正，以保证桩基工程的质量和安全。

定点放线工程施工方案

一、编制依据1. 《建筑工程施工规范》（GB 50203-2011）2. 《建筑工程测量规范》（GB 50026-2019）3. 《施工组织设计规范》（GB 50502-2009）二、工程概况本工程为XX项目，位于XX市XX区，总建筑面积XX平方米，建筑高度XX米。

工程主要包括主楼、裙楼及地下室。

主楼为XX层，裙楼为XX层，地下室为XX层。

本方案针对主楼及裙楼的定点放线施工进行详细规划。

三、施工准备1. 技术准备：熟悉图纸，掌握设计意图，了解工程特点，制定合理的放线方案。

对施工人员进行技术交底，确保施工质量。

2. 人员准备：成立测量小组，由一名测量技师和三名测量工程师组成，负责整个放线施工过程。

3. 仪器设备准备：全站仪、经纬仪、水准仪、钢尺、线锤、激光铅垂仪等。

4. 材料准备：放线桩、标志桩、警示牌、施工材料等。

四、施工安排1. 施工阶段：分为三个阶段，即建筑物定位放线、基础施工放线、主体施工放线。

2. 施工顺序：先进行建筑物定位放线，再进行基础施工放线，最后进行主体施工放线。

五、施工方法1. 建筑物定位放线（1）根据建设单位提供的坐标原点，使用全站仪进行各轴交点坐标投测。

（2）依次施放出各轴线及控制线，确保轴线偏差在允许范围内。

（3）在施工现场形成至少4个定位桩，作为后续施工的基准。

2. 基础施工放线（1）在基础垫层施工完成后，根据周边轴线设置平面控制网。

（2）根据平面控制网量测各弧形轴线交点，最后用矢高法弹出弧线形轴线尺寸。

（3）地下二层与地下一层定位放线时，先用线锤或经纬仪将周边定位轴线引测上来，作为定位放线基准。

3. 主体施工放线（1）根据轴线定位桩及外引的轴线基准线进行施工放线。

（2）使用经纬仪确保轴线偏差在允许范围内。

六、质量要求1. 放线精度应符合规范要求，轴线偏差不大于±5mm。

2. 施工过程中，确保仪器设备完好，数据准确。

3. 施工现场设置明显的警示牌，防止误操作。

放线定桩位

放线定桩位及高程→ 开挖第一节桩孔土方→ 支护壁模板放附加钢筋→浇筑第一节护壁混凝土→ 检查桩位（中心）轴线→ 架设垂直运输架→安装电动葫芦（卷扬机或木辘轳）→ 安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方（修边）→ 先拆第一节支第二节护壁模板（放附加钢筋）→浇第二节护壁混凝土→ 检查桩位（中心）轴线→ 逐层往下循环作业→开挖扩底部分→ 检查验收→ 吊放钢筋笼→ 放混凝土溜筒（导管）→浇筑桩身混凝土（随浇随振）→ 插桩顶钢筋→3.2 放线定桩位及高程：在场地三通一平的基础上，依据建筑物测量控制网的资料和基础平面布置图，测定桩位轴线方格控制网和高程基准许点。

确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画出上部（即第一步）的圆周。

撒石灰线作为桩孔开挖尺寸线。

孔位线定好之后，必须经有关部门进行复查，办好预检手续后开挖。

3.3 开挖第一节桩孔土方：开挖桩孔应从上到下逐层进行，先挖中间部分的土方，然后扩及周边，有效地控制开挖孔的截面尺寸。

每节的高度应根据土质好坏、操作条件而定，一般以0.9～1.2m为宜。

3.4 支护壁模板附加钢筋：为防止桩孔壁坍方，确保安全施工，成孔应设置井圈，其种类有素混凝土和钢筋混凝土两种。

以现浇钢筋混凝土井圈为好，与土壁能紧密结合，稳定性和整体性能均佳，且受力均匀，可以优先选用。

当桩孔直径不大，深度较浅而土质又好，地下水位较低的情况下，也可以采用喷射混凝土护壁。

护壁的厚度应根据井圈材料、性能、刚度、稳定性、操作方便、构造简单等要求，并按受力状况，以最下面一节所承受的土侧压力和地下水侧压力，通过计算来确定。

护壁模板采用拆上节、支下节重复周转使用。

模板之间用卡具、扣件连接固定，也可以在每节模板的上下端各设一道圆弧形的、用槽钢或角钢做成的内钢圈作为内侧支撑，防止内模因受涨力而变形。

不设水平支撑，以方便操作。

第一节护壁以高出地坪150～200mm为宜，便于挡土、挡水。

绿化工程施工定点放线方案

绿化工程施工定点放线方案
1 技术人员依据设计图纸，到现场与图纸进行核对，准确掌握现场实际情况，熟记图纸设计要求，确定定点、放线的办法。

2 监理工程师确认坐标基准点后，用经纬仪按设计的间距要求测出方格网。

方格网的精确度要控制在0.3％之内。

设计图案复杂的地方方格网间距缩小到原来的一半，以保证放样的准确性。

3 定点：根据图纸每间隔2-3米在方格网内立桩定点。

单植或丛植区,栽植中心应立桩定点。

4 放样：在各定点之间按照图纸用平滑曲线连接，并随时调整，保持与图纸的一致性。

5 以上每个工序均需监理工程师检验合格后，方可进入下一工序的施工。

6 因交叉施工造成图样破坏须重新校验、放样。

7 定点放样工艺流程：定基准点——控制网——放线——复核——使用。

8 对现场放线：定位要合理，不走样，符合设计要求，控制点位标志明显交叉施工不易破坏。

定位与测量放线施工方案

定位与测量放线施工方案一、方案制定1.明确施工目标：首先要明确施工的目标，确定放线的范围和要求。

2.确定放线方式：根据工程的特点和施工要求，选择合适的放线方式，包括传统放线和现代放线技术。

3.确定放线工具：根据放线方式和工程特点，确定需要使用的放线工具，包括测距仪、放线器、开槽刀等。

4.编制放线图纸：根据工程设计图纸，编制放线图纸，并确定主要放线控制点。

5.确定放线时间：根据工程进度和天气条件，确定最佳放线时间。

二、放线前准备1.准备放线工具：检查放线工具的完整性和性能，确保放线工具能够正常使用。

2.准备放线材料：准备好足够数量的放线绳、放线木桩或其他定位工具。

3.检查放线点座标：根据设计图纸，检查放线点的座标是否准确，并校对控制点的座标。

4.调查地形环境：对施工现场的地形环境进行调查，了解地势情况和影响放线的因素。

5.与相关部门协调：与土木工程、测绘工程、电力工程等相关部门进行沟通和协调，确保施工的顺利进行。

三、放线操作步骤1.选择主要控制点：根据放线图纸，选择主要控制点，并在现场标出。

2.放线固定点：根据放线图纸，选择合适的放线固定点，将放线绳、放线木桩等固定在控制点上。

3.确定放线方向：根据工程需要和施工要求，确定放线的方向，标出放线的起点和终点。

4.放线：使用测距仪、放线器等工具，按照放线图纸上的要求，顺利进行放线操作。

5.检查放线结果：放线完成后，对放线结果进行检查和核对，确保放线的准确性。

四、安全注意事项1.放线时要注意安全，避免发生意外事故，必要时要佩戴安全防护装备。

2.施工现场要注意清理，确保不影响放线操作，同时要注意维护环境卫生。

3.注意与其他施工人员的协调，避免发生误操作和冲突。

4.遇到施工问题要及时与项目负责人或相关部门进行沟通和协调解决。

以上是一个关于定位与测量放线施工方案的简要范例，具体方案还需要根据工程的实际情况进行细化和调整。

在实际施工中，还需要根据工程的具体要求和标准进行操作，确保施工的准确性和安全性。

定桩放线方案

定桩放线方案1. 背景在施工项目中，为了确保施工过程中的准确性和精度，常常需要对工程现场进行定桩放线。

定桩放线是指根据设计图纸，通过测量和计算确定各个构筑物或设备的具体位置，并在现场进行标示或标记。

定桩放线的主要目的是确保施工正确、高效地进行。

通过准确的放线，可以保证工程的质量和安全，避免施工过程中出现误差和纠错。

因此，合理的定桩放线方案对于施工项目的顺利进行至关重要。

2. 定桩放线方案的制定定桩放线方案的制定通常由项目经理或施工管理人员负责，他们根据设计图纸和实际施工需要进行综合考虑。

下面是一个常用的定桩放线方案制定流程：2.1 研究设计图纸首先，项目经理或施工管理人员需要仔细研究设计图纸，了解工程的结构、尺寸和布置要求。

通过对设计图纸的分析，可以确定需要进行放线的构筑物或设备，并理清放线的顺序和流程。

2.2 确定放线工具根据放线的要求和现场条件，项目经理或施工管理人员需要确定适合的放线工具。

通常使用的放线工具有测量仪器（如测距仪、经纬仪等）、放线绳、蓝色粉笔或红线等。

这些工具能够帮助施工人员在现场进行准确的放线。

2.3 制定放线计划在确定了放线工具后，项目经理或施工管理人员需要制定详细的放线计划。

放线计划包括放线的时间、地点、放线人员、放线工具和放线方法等信息。

通过合理的计划安排，可以确保放线工作的顺利进行。

2.4 现场勘察在实施放线前，项目经理或施工管理人员需要进行现场勘察，了解实际情况。

通过现场勘察，可以确定放线的起点、终点和放线标志物的位置。

同时，还需要注意现场的地形、地貌和地理环境等因素，以便选择合适的放线方法。

2.5 进行放线操作根据放线计划和现场勘察的结果，施工人员可以开始进行放线操作。

放线操作需要仔细、耐心和准确地进行，以确保放线的准确和精度。

在放线过程中，可以根据需要进行标记和记录，以便后续施工的参考和查阅。

3. 定桩放线的注意事项在进行定桩放线过程中，需要注意以下几个方面：3.1 精确测量在进行放线操作前，需要使用合适的测量仪器对现场进行测量。

管桩定位放线

管桩定位放线、复核程序目前常用的放线方法有二种：⑴经纬仪和装龙门架放线方法。

⑵全站仪定位放线方法。

一、对于中（小）项目的管桩定位，我们常用经纬仪和安装龙门架进行定位放线。

放线过程中请注意如下几点：1、在甲方提供拟建筑物的控制点时，我方现场施工员在交接时，一定要明确拟建筑物的朝向（比如正北方向），分清纵横轴的方向与布置，并明确各个控制点所在位置和它的稳定性，并做好记录。

2、安装龙门架时，龙门架一定要整齐、稳定，水平架保持在同一个水平面上（用水准仪控制），同方向的架与架之间要保持平行，且龙门架的各个边角要成90度。

如果横架间的距离太长（大于30米，应在中间加一排龙门架），避免间距太大和风的影响，引起放线用的尼龙线偏位，造成桩位的偏差。

3、现场施工员在检查龙门架合格后，用经纬仪（事先检查经纬仪的功能是否合格）架在控制点上对中后，瞄准同方向上的另一个点，把各个控制线引到龙门架上，并用钢尺复核同一个朝向上二个控制线间的间距，确认总长度正确后，才开始在龙门架上进行轴号的定位。

我们强调的是：同一排架上的轴号，最好用50米的钢尺上的零起点对准在龙门架上的一个控制点，把各个轴间间距相加递增，把轴号引到龙门架上，并用不易退色的红笔正确标明清楚各个轴号。

再用5m（或8m）卷尺检验各个轴之间的尺寸是否与图纸上的尺寸一致；另一点要注意的是，要求把所有的轴号都标在龙门架，包括分轴号，这样做的工序虽然繁锁些，但能保证桩位放线的正确性，减少误差和放错线。

4、以上各个步骤经现场施工员检查合格后，才能进行桩位放线。

在桩位放线时，要分清各个承台桩位的分布方向，按图纸上的桩位尺寸对轴入号进行定桩位。

在这里强调的是，要放完一排轴线控制上的各个承台桩位后，再进行放另一排轴线控制的桩位，严禁用一排轴线放另一排轴线上的桩位。

5、桩位放线完成后，施工员必须进行自检（这个环节很重要）后，才能通知生产部，由生产部通知质安部和技术部有关人员到现场进行复线。

桩基定位放线.doc

桩基定位放线说到桩基定位放线，现阶段，我国怎么规定桩基定位放线？基本情况怎么样？以下是中国下面梳理相关桩基定位放线相关内容，基本情况如下：为了帮助相关人员了解桩基定位放线，下面通过梳理相关资料，基本情况如下：首先我们先了解桩基定位放线基本步骤：机械进场前进行中心点测放，做好十字护桩，中心点也可做临时水准点；护筒埋设完成后，将水准点引到护筒上，这时最好复测一下中心和水准点；成桩后要破桩那就是要重新引测水准点，在桩身上画线了。

以下是桩基放线具体内容：一、收集资料⑴桩位图、承台大样图、钢筋笼大样图、一层基础图、平面定位图⑵规划定点位置二、室内准备(1)搞清规划点和桩位图上轴线间的关系，确定轴~皮距离及墙皮厚度。

(2)对桩位图进行分析，确定图纸方向，选择放线方案，确定放线方向及支仪器位置。

(3)根据放线方案进行计算，将数位标在图纸上。

并仔细检查核对。

计算时应先计算轴线，再计算桩位。

(4)了解建筑物0.00标高，确定桩顶标高及钢筋笼标高。

三、放线(1)和甲方或土建一起，确定现场拟放建筑物的位置及规划点的性质。

(2)校核规划点距离、位置与图纸是否相符。

(3)确定施工图纸方向，标出图纸的北方向。

(4)按放线方案进行放线，打轴线时要求准确认真，要求误差不大于5mm。

(5)放线原则先放大框，进行闭合后，闭合误差不得超过1cm，再放其它轴线。

(6)桩位施放：用两小尺，按勾股定理进行定位，采用边放边检测的原则对承台桩要求桩位内偏，不得外偏，单桩要求用经纬仪定位。

(7)放线过程中应使大尺尽量水平，不得有弯曲，有障碍的地方应清除，保持放线位置场地平整。

四、检核建筑物位置校核；施工图纸方向校核；闭合校核，建筑物大框校核，支经纬仪点校核；每条轴线上数据检核；桩位小三角校核，桩位承台校核。

五、标高测量，测量施工场地标高，确定砼灌注位置，钢筋笼位置及桩顶标高。

定桩放线测图的施工方案

定桩放线测图的施工方案1. 引言定桩放线测图是土木工程中的常见施工工序，用于确定建筑物或道路等结构的位置和大小。

本文档将介绍定桩放线测图的施工方案，包括施工准备、定桩放线和测图三个方面。

2. 施工准备在进行定桩放线测图前，需要进行一系列的准备工作。

具体步骤如下：2.1 确定工程需求在施工前，需要明确工程的需求，包括建筑物或道路的设计图纸、规格要求和测量精度等。

只有明确需求，才能有针对性地进行施工。

2.2 准备工程设备定桩放线测图需要一些专业的工具和设备。

常用的设备包括测量仪器（如全站仪、经纬仪）、定位设备（如桩位探测仪）、放线工具和标志物等。

在施工前，需要检查设备的工作状态和准确性。

2.3 确定施工人员定桩放线测图需要经验丰富的测量师和放线人员。

施工前应确定施工队伍的组成和人员分工，确保施工过程的顺利进行。

2.4 环境调查和安全措施在施工前，需要对施工现场进行环境调查，并制定相应的安全措施。

包括对周围道路、地形等进行了解，制定安全示意牌和保护措施，确保施工过程中不发生意外。

3. 定桩放线定桩放线是定桩放线测图中的核心步骤，主要包括确定桩位和放线的操作。

3.1 确定桩位根据设计图纸和要求，确定桩位的位置和数量。

桩位的确定应确保其稳固、可靠，以便于后续的放线和测量工作。

3.2 放线操作根据设计图纸和桩位的位置，进行放线操作。

具体步骤如下： - 使用定位设备（如桩位探测仪）找到每个桩位的坐标，标定桩位的位置。

- 根据设计图纸中的放线数据，使用放线工具（如放线尺、放线线等）将桩位之间的定位线标出。

- 检查放线的准确性和平直性，进行必要的调整。

4. 测图在完成定桩放线后，需要进行测图工作，将实际的桩位位置和放线数据反映在测图上。

4.1 测量工序使用测量仪器（如全站仪、经纬仪）对桩位进行测量。

具体工序包括： - 将测量仪器架设在合适的位置，并进行水平仪检查，确保测量的准确性。

- 按照设计图纸和放线数据，对每个桩位进行测量，记录坐标和高程等数据。

桩基放线专项施工方案

石狮国宾壹号院工程桩基放线专项方案编制人：校对人：审核人：审批人:日期:中天建设集团有限公司福建分公司石狮国宾壹号院项目部目录一、编著依据 ........................................... 错误!未定义书签。

二、工程概况 ........................................... 错误!未定义书签。

1、各方主体概况 (1)2、工程概况 (1)三、测量特点及注意内容 (1)1、测量特点 (1)2、测量作业的主要内容 (1)四、测量施工准备 (2)1、测量人员及职责划分 (2)2、测量仪器配备 (2)3、现场准备 (2)五、场区平面网的布置 (4)1、场区控制网布设原则及要求 (4)2、平面控制网的布设 (4)六、高程控制网的建立 (4)七、具体施工细则 (4)1、实施流程图 (4)2、具体实施细则 (5)八、测量工作基本要求 (6)九、预防测量放线工作的质量和安全事故 (6)一、编制依据石狮国宾壹号院桩位平面布置图石狮国宾壹号院施工组织设计《工程测量规范》（GB 50026—2007)二、工程概况本工程位于福建省石狮市宝盖镇宝岛东路和学府路交叉口，北邻宝岛中路、南邻兴学路、西邻规划用地，东邻学府路。

本工程共拟建4栋高层住宅、6栋低层住宅带1层整体地下室及1栋1～2层配套建筑，总用地面积24379.00m2，总建筑面积为87722.44m2，地下室面积为15798。

05㎡、地上建筑面积为71924.39㎡。

高层区1—3＃楼为34层建筑高度99。

9m、5＃楼为31层建筑高度91。

2 m，低层住宅6—11＃楼为3层建筑高度11.15 m，商业及物业12＃楼为2层建筑高度9.9 m，配电室13＃楼为1层建筑高度4。

5 m，整体地下室1层。

高层建筑采用人工挖孔桩基础，其他为天然基础.三、测量特点及主要内容1、测量特点：(1）在施测时，易受日照、风力等不利因素的影响。

定位和测量放线施工方案方案

定位和测量放线施工方案施工测量方案一、测量准备施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核,测量方案的编制与数据准备,施工场地测量等.1、与业主办理交接桩手续，并进行校核.2、检查各专业图的平面位置、标高是否有矛盾，预留洞口是否有冲突，及时发现问题，及时向有关人员反映,及时解决。

3、对所有进场的仪器设备及人员进行初步调配，并对所有进场的仪器设备重新进行检定。

4、由项目总工程师对测量人员进行技术交底。

5、根据图纸条件及工程内部结构特征确定轴线控制网形式.二、场区平面控制网的测设1、场区平面控制网布设原则及要求（1）平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。

(2）轴线控制网的布设根据设计总平面图、现场施工平面布置图等进行.（3）控制点应选在通视条件良好、安全、易保护的地方。

（4）控制桩位必须用混凝土保护，必要时可用钢管进行围护，并用红油漆作好测量标记。

2、平面控制网的布设(1）控制网测设：我测量人员接到业主提供的武汉市测绘院的建筑物四角坐标成果后,使用 2″级TOPCON电子全站仪对控制点进行校测，并将校测结果上报业主或监理单位，然后根据四角控制桩测设一级建筑物平面控制网,详见附图8—1.本工程南北两侧场地狭窄，控制点距基坑较近，因此，必须定期对控制点进行校核，如发现移位则重新布设。

平面控制网的精度技术指标必须符合下表的规定:的轴线控制桩引测放样。

三、高程控制网的建立1、高程控制网的布设（1）为保证建筑物竖向施工的精度要求，在场区内应至少布设三个水准控制点，建立高程控制网。

在本工程的四周拟布设四个高程控制点，详见附图8—2.（2)水准点应布设在通视良好的位置，距离基坑边线不小于15米。

埋设方法见右图.（3)高程控制网的精度,不低于三等水准网的精度。

（4）高程控制网的建立是根据甲方提供的场区水准基点或附近城市水准点，测设一条三等附合水准路线，联测出场区所布设施工水准控制点高程，经平差计算后的结果作为本工程的高程控制网。
