2016年路虎发现CAN线对地短路
![2016年路虎发现CAN线对地短路](https://img.taocdn.com/s3/m/282f0d74a45177232f60a224.png)
2016年路虎发现CAN线对地短路故障现象一辆2016年路虎发现4(L319),行驶里程为2 7 6 0 k m 。
V I N 代码为SALAN2V62GA83****,据车主反映该车洗车后,发动机无法启动,且遥控器无法解锁、闭锁车辆。
故障诊断与排除接车后,先验证故障现象。
经试车发现遥控器无法解锁、闭锁车辆、踩下制动踏板进行发动机启动操作,故障车仪表提示“智能钥匙未找到”(图1)。
将智能钥匙贴至防盗锁止系统单元(IAU)处应急启动,车辆可以启动,但启动后仪表及中央显示屏出现黑屏,且空调系统无法工作。
按照维修手册要求的步骤,连接专用诊断仪,以读取故障代码及SDD指导建议关键故障码。
具体操作如下:图1 故障车提示未找到智能钥匙1.连接充电电源至车辆、等待电瓶至正常状态;2.自动读取VIN后选取相关故障症状,发现中速CAN所有模块无法通讯,MOST 无法通讯,动力CAN部分模块无法通讯(图2);图2 专用诊断仪上的故障提示3.读取DTC故障代码。
根据故障现象及SDD诊断相关信息判断,可能是CAN通讯线路存在故障。
由于动力CAN部分模块无法通讯,中速CAN所有模块无法通讯,而MOST环路故障不会关联中速CAN及车辆启动故障,所以首先要测量及检查中速CAN通讯线路完整性。
导致中速CAN所有通讯瘫痪的主要原因可能是线路存在短路情况。
按照原因的主次以及先易后难得原则,先测量中速CAN工作电压及短/断路情况。
为便于测量,首先对16针诊断接口进行中速CAN的测量。
具体检测过程如下:1 .参考诊断接口电路图(图3),断开蓄电池负极后,测量C0040-3 CAN–H、C0040-11 CAN-L的电压分别为0.12V、0.10V。
2.测量C0040-3、C0040-11CAN线路终端电阻为61Ω。
3.测量C0040-3、CAN–H对地电阻为7Ω,C0040-11 CAN-L对地电阻为68Ω。
由此可判断CAN-H对地短路,参考电路图,将C1168L插头断开再次测量C0040-3故障消失。

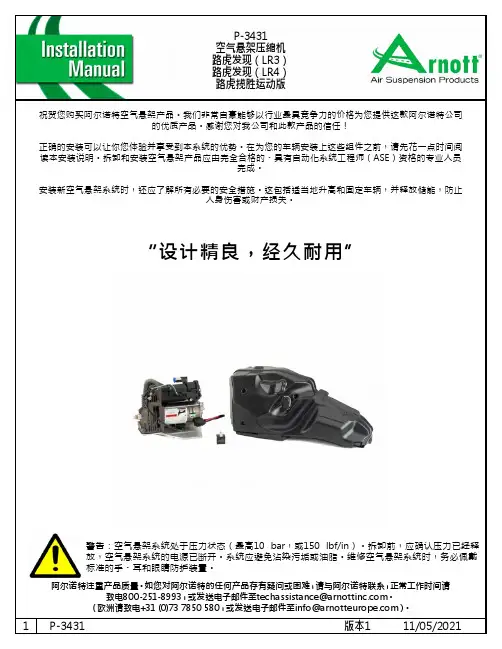

阿尔诺特空气悬架压缩机 路虎发现(LR3) 路虎发现(LR4) 路虎揽胜运动版 安装说明说明书
![阿尔诺特空气悬架压缩机 路虎发现(LR3) 路虎发现(LR4) 路虎揽胜运动版 安装说明说明书](https://img.taocdn.com/s3/m/0731eee6294ac850ad02de80d4d8d15abf23006f.png)
路虎发现(LR4)路虎揽胜运动版祝贺您购买阿尔诺特空气悬架产品。
我们非常自豪能够以行业最具竞争力的价格为您提供这款阿尔诺特公司的优质产品。
感谢您对我公司和此款产品的信任!正确的安装可以让你您体验并享受到本系统的优势。
在为您的车辆安装上这些组件之前,请先花一点时间阅读本安装说明。
拆卸和安装空气悬架产品应由完全合格的、具有自动化系统工程师(ASE)资格的专业人员完成。
安装新空气悬架系统时,还应了解所有必要的安全措施。
这包括适当地升高和固定车辆,并释放储能,防止人身伤害或财产损失。
警告:空气悬架系统处于压力状态(最高10 bar,或150 lbf/in)。
拆卸前,应确认压力已经释放,空气悬架系统的电源已断开。
系统应避免沾染污垢或油脂。
维修空气悬架系统时,务必佩戴标准的手、耳和眼睛防护装置。
“设计精良,经久耐用”阿尔诺特注重产品质量。
如您对阿尔诺特的任何产品存有疑问或困难,请与阿尔诺特联系,正常工作时间请致电800-251-8993,或发送电子邮件至****************************。
路虎发现(LR4)路虎揽胜运动版空气悬架压缩机拆卸1. 打开引擎盖,找到保险盒/电池盖。
(图1)基本信息:阅读本手册即表示您同意相关通用条款、免责和无损害协议约定的条款,全文详见。
• 储存温度不得低于5°F(-15°C)或高于122°F(50°C)。
• 避免损坏空气管路和电线。
• 必须由完全合格的专业人员拆卸和安装。
• 使用汽车制造商的诊断软件。
警告:不按说明书规定的方法或顺序操作,可能会损坏车辆和空气悬架系统。
为了避免操作电子元件时发生短路,请参阅您的用户手册,了解如何断开蓄电池。
关于车辆正确的千斤顶支点及其它保养、安全和维护说明,请参阅您的用户手册、维修手册,或咨询汽车经销商。
在任何情况下,如未获得充分的支撑,不得在车辆下方作业,因为这有可能引发严重的伤亡事故。
路虎维修手册电路图
![路虎维修手册电路图](https://img.taocdn.com/s3/m/db5222f5fab069dc5022014e.png)
路虎维修手册电路图语言:中文Chinese 、英文English。
D.路虎2015年路虎Discovery Sport L550原厂维修手册2014-2015年路虎Freelander2 L359原厂维修手册2014-2015年路虎Range Rover Sport L494原厂维修手册2012-2013年路虎Range Rover Sport L320 原厂维修手册2013-2015年路虎Range Rover L405原厂维修手册2013-2015年路虎Discovery4 L319原厂维修手册2012-2015年路虎Range Rover Evoque L538原厂维修手册2009-2015年路虎卫士Defender L316原厂维修手册2008-2015年路虎Freelander2 L359原厂维修手册2007-2012年路虎Range Rover Sport L320原厂维修手册2005-2007年路虎Discovery3 L319原原厂维修手册2006-2012年路虎Range Rover L322原厂维修手册2008-2009年路虎Discovery3 L319原厂维修手册2011-2012年路虎Discovery 4 L319原厂维修手册2009-2015年路虎系列车型修数据规格资料2015年路虎年Discovery Sport车型DTC故障代码及诊断帮助信息2012-2015年Range Rover Evoque车型DTC故障代码及诊断帮助信息2010-2015年路虎Discovery4车型DTC故障代码及诊断帮助信息2008-2015年Range Rover Sport车型DTC故障代码及诊断帮助信息2008-2015年Freelander2车型DTC故障代码及诊断帮助信息JLR维修手册(第一册)描述与运作JLR维修手册(第二册)修理指南JLR维修手册(第三册)电路图2006-2015路虎Range Rover Sport电路图与电器元件维修信息说明2006-2014年路虎Discovery电路图与电器元件维修信息说明2008-2015路虎Freelander2电路图与电器元件维修信息说明2012-2015年Range Rover Evoque电路图与电器元件维修信息说明2015年Discovery Sport/L550原厂电路图2015路虎卫士Defender/L316原厂电路图2015路虎Range Rover Sport/L494原厂电路图2015年路虎Range Rover/L405原厂电路图2015路虎Range Rover Evoque/L538原厂电路图2015年路虎Freelander2/L359原厂电路图2015路虎Discovery4/L319原厂电路图2014Range Rover Evoque/L538原厂电路图2014年Range Rover (All New)/L405原厂电路图2014年Range Rover Sport/L494原厂电路图2013年Range Rover Evoque/L538电路图2013年Discovery4原厂电路图2013年Freelander2原厂电路图2013年Range Rover Sport电路图2012年Range Rover Evoque汽油机原厂电路图2012年Range Rover Evoque柴油机原厂电路图2006年New Range Rover原厂电路图2007年New Range Rover原厂电路图2008年New Range Rover原厂电路图2009年Range Rover Sport原厂电路图2010年Range Rover Sport原厂电路图2011年New Range Rover原厂电路图2012年New Range Rover原厂电路图2012年Range Rover Sport原厂电路图2006年Discovery3原厂电路图2007年Discovery3原厂电路图2008年Discovery3原厂电路图2009年Discovery3原厂电路图2011年Discovery4原厂电路图2010年Discovery4原厂电路图2011年Discovery4原厂电路图2012年Discovery4 原厂电路图2008年Freelander2原厂电路图2009年Freelander2原厂电路图2011年Freelander2原厂电路图2012年Freelander2柴油机原厂电路图2012年Freelander2汽油机原厂电路图2006年Freelander2原厂电路图2007年Defender原厂电路图2011年Defender原厂电路图2012年Defender原厂电路图路虎一级技师培训-路虎车型介绍路虎一级技师培训--路虎电路图知识技术培训路虎一级技师培训- IDS诊断与测试技术培训路虎一级技师培训-路虎SDD诊断电脑使用技术培训路虎一级技师培训-路虎底盘系统技术培训路虎一级技师培训--路虎发动机技术培训路虎一级技师培训--路虎变速箱技术培训路虎一级技师培训-路虎车身电器系统技术培训路虎一级二级技师测评复习试题路虎二级技师培训--路虎新揽胜极光技术介绍路虎二级技师培训--路虎胎压监测系统技术培训路虎二级技师培训--路虎四轮驱动系统技术培训路虎二级技师培训--路虎数据总线网络管理技术培训路虎二级技师培训--路虎汽油机技术培训路虎二级技师培训--路虎柴油机技术培训路虎二级技师培训--路虎空调系统技术培训路虎二级技师培训--路虎空气悬挂系统技术培训路虎二级技师培训--路虎电控发动机管理系统技术培训路虎三级技师培训--JLR新款发动机电子管理系统诊断技术培训路虎三级技师培训--路虎ABS、TCS系统技术培训(包含内训及考题)路虎三级技师培训--路虎TPMS系统技术培训(包含内训及考题)路虎三级技师培训--路虎ZF与JATCO自动变速器技术培训(包含内训及考题)路虎三级技师培训--路虎底盘悬挂与制动系统技术培训(包含内训及考题)路虎三级技师培训--路虎电子驻车制动系统技术培训(包含内训及考题)路虎三级技师培训--路虎分动器及差速器技术培训(包含内训及考题)路虎三级技师培训--路虎空调系统技术培训(包含内训及考题)路虎三级技师培训--路虎全地形反馈系统技术培训(包含内训及考题)路虎三级技师培训--路虎自适应巡航ACC系统技术培训(包含内训及考题)路虎差速器分动箱后桥全地形反馈系统培训路虎揽胜运动LR538培训手册JLR D4无钥匙进入系统内训师课程新型路虎技术特训课程JLR 导航专题培训JLR认证技师自学课程发现三全车诊断高级电器培训路虎新款发动机管理系统培训1路虎新款发动机管理系统培训2路虎新款发动机管理系统培训3路虎诊断电脑使用方法技师培训L405上市培训神行者2培训路虎极光全车系统培训路虎揽胜运动版培训路虎发动机培训路虎技师基础培训路虎的电路图基础知识培训路虎车载导航系统安装培训路虎底盘及空气悬挂培训路虎车身电器系统培训JLR柴油车电气系统培训路虎柴油产品自学手册路虎变速箱系统培训路虎V8发动机培训JLR新型柴油机技术培训新型柴油机技术研讨英文版路虎培训资料路虎技术视频JLR简写代码JLR防盗匹配改装2010年路虎区域案例研讨2011年路虎区域案例研讨2012年路虎区域案例研讨2007年路虎技术通报2008年路虎技术通报2009年路虎技术通报2010年路虎技术通报2011年路虎技术通报2012年路虎技术通报2013年路虎技术通报2014年路虎技术通报2015年路虎技术通报E.奥迪奥迪A1技术培训学习手册奥迪A2技术培训学习手册奥迪A3技术培训学习手册奥迪A4L技术培训学习手册奥迪A5技术培训学习手册奥迪A6LC6技术培训学习手册奥迪A6LC7技术培训学习手册奥迪A7技术培训学习手册奥迪A8D3技术培训学习手册奥迪A8LD4技术培训学习手册奥迪Q3技术培训学习手册奥迪Q5技术培训学习手册奥迪Q7技术培训学习手册奥迪R8技术培训学习手册奥迪RS技术培训学习手册奥迪S8技术培训学习手册奥迪TT技术培训学习手册奥迪工厂技师基础培训奥迪技师考试资料奥迪防盗系统高级培训新款奥迪A4L A6L A7技术高级培训新款奥迪Q3 Q5技术高级培训新款奥迪A8L Q7 技术高级培训新款奥迪编码、匹配、数据流新款奥迪SVM行动升级代码奥迪V AS、ODIS诊断技术培训新款奥迪系列发动机技术高级培训新款奥迪系列变速箱技术高级培训新款奥迪系列底盘技术高级培训新款奥迪混合动力技术培训新款奥迪系列空调技术高级培训新款奥迪系列电器技术基础培训新款奥迪系列电器诊断技术高级培训奥迪A5 ITV多媒体视频培训奥迪Q5 ITV多媒体视频培训奥迪Q7 ITV多媒体视频培训奥迪A7 ITV多媒体视频培训奥迪新A6L ITV多媒体视频培训奥迪新A8L ITV多媒体视频培训奥迪新型电器系统ITV多媒体视频培训新款奥迪防盗系统ITV多媒体视频培训新款奥迪双离合变速箱ITV多媒体视频培训2011年SOST专题培训第一期+TPI通告2011年SOST专题培训第二期+TPI通告2012年SOST专题培训第一期+TPI通告2012年SOST专题培训第二期+TPI通告2012年SOST专题培训第三期+TPI通告2013奥迪SOST专题培训第一期+TPI通告2013奥迪SOST专题培训第二期+TPI通告2013奥迪SOST专题培训第三期+TPI通告2014奥迪SOST专题培训+TPI通告奥迪车辆重要TPI(技术经理现场看车)奥迪年度重点技术议题汇总寶馳名車國際服務中心Bao Chi Super luxury car International Service Center ==持久更新。
路虎车的保养与维护(LN,LA,LS和LM)
![路虎车的保养与维护(LN,LA,LS和LM)](https://img.taocdn.com/s3/m/3acae1c7caaedd3383c4d3f7.png)
BHLHAS
身份号:
1.VIN
2. 发动机号 3.变速箱号
2.5 汽油机
BHLHAS
千斤顶放在紧挨电瓶盖下方 须先拆下电瓶盖才能取下千斤顶 千斤顶的把手和其它工具放在专门
的工具包内,此工具包在尾门的储 物盒内
BHLHAS
换胎压前,须做: ➢拉起手刹 ➢挂入1档或空档 ➢选择低速档 ➢挡住对角线上的车轮,下坡方向
拖车眼只有用来拖车用
拖车: ➢ 分动箱位于空档 ➢ 差速器锁处于开启状态
悬着拖: ➢ 在拖车前,必需拆下传动轴
BHLHAS
身份号
VIN
发动机号 铭牌
Td5
BHLHAS
铭牌:
A. 车型 B. VIN C. 车辆总重 D. 拖车重量 E. 前轴最大负载 F. 后轴最大负载
BHLHAS
工具箱在行李箱下方 工具箱内有千斤顶、挡块、轮胎扳
90
前 后
110
前 后
胎压 - bar (lbf/in2)
1.9 (28) 2.6 (38)
胎压 - bar (lbf/in2)
1.9 (28) 3.3 (48)
BHLHAS
防盗螺母
铝合金轮圈带防盗螺母 需要用专用工具来拆装
➢ 字母打在防盗套筒的正面 ➢ 如更换时,需更换相应的套筒
BHLHAS
拖车
手、防盗螺母套筒和拉拔器
BHLHAS
换胎前须做: ➢拉起手刹 ➢挂上1档或P档 ➢将对角的轮胎挡住,下坡方向
档块的组装如图
BHLHAS
用轮胎的尾部撬下支撑点的盖子 (1) 将千斤顶放到支撑点垂直的方向下(2)
,并让摇把垂直朝向地面(3) 顺时针转动摇把,直到夹子卡到支撑点

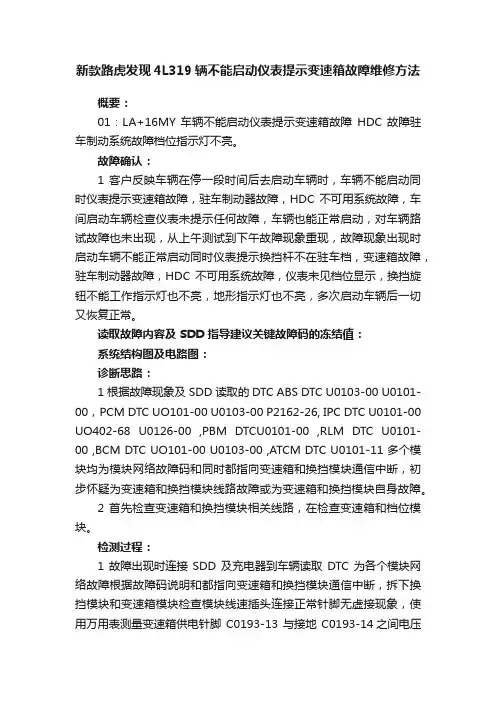

新款路虎发现4L319辆不能启动仪表提示变速箱故障维修方法
![新款路虎发现4L319辆不能启动仪表提示变速箱故障维修方法](https://img.taocdn.com/s3/m/9b735a93294ac850ad02de80d4d8d15abe2300b7.png)
新款路虎发现4L319辆不能启动仪表提示变速箱故障维修方法概要:01:LA+16MY 车辆不能启动仪表提示变速箱故障HDC 故障驻车制动系统故障档位指示灯不亮。
故障确认:1 客户反映车辆在停一段时间后去启动车辆时,车辆不能启动同时仪表提示变速箱故障,驻车制动器故障,HDC 不可用系统故障,车间启动车辆检查仪表未提示任何故障,车辆也能正常启动,对车辆路试故障也未出现,从上午测试到下午故障现象重现,故障现象出现时启动车辆不能正常启动同时仪表提示换挡杆不在驻车档,变速箱故障,驻车制动器故障,HDC 不可用系统故障,仪表未见档位显示,换挡旋钮不能工作指示灯也不亮,地形指示灯也不亮,多次启动车辆后一切又恢复正常。
读取故障内容及 SDD 指导建议关键故障码的冻结值:系统结构图及电路图:诊断思路:1 根据故障现象及 SDD 读取的 DTC ABS DTC U0103-00 U0101-00,PCM DTC UO101-00 U0103-00 P2162-26, IPC DTC U0101-00 UO402-68 U0126-00 ,PBM DTCU0101-00 ,RLM DTC U0101-00 ,BCM DTC UO101-00 U0103-00 ,ATCM DTC U0101-11 多个模块均为模块网络故障码和同时都指向变速箱和换挡模块通信中断,初步怀疑为变速箱和换挡模块线路故障或为变速箱和换挡模块自身故障。
2 首先检查变速箱和换挡模块相关线路,在检查变速箱和档位模块。
检测过程:1 故障出现时连接SDD 及充电器到车辆读取DTC 为各个模块网络故障根据故障码说明和都指向变速箱和换挡模块通信中断,拆下换挡模块和变速箱模块检查模块线速插头连接正常针脚无虚接现象,使用万用表测量变速箱供电针脚 C0193-13 与接地 C0193-14之间电压为 12.5V,测量变速箱点火线 C0193-1 与接地 C0193-14 之间电压为12.5V,测量变速箱 HS CAN H C0193-5 针脚对地电压为 2.78V,测量 HS CAN L C0193-6针脚对地电压为 2.14V,测量变速箱档位信号线 C0193-1 针脚对地电压为12.5V,测量变速箱 LIN 线 C0193-4 对地电压为 8V,测量档位模块供电接地 HS 点火线档位信号线及 LIN 均都和变速箱测试结果一样均无异常。

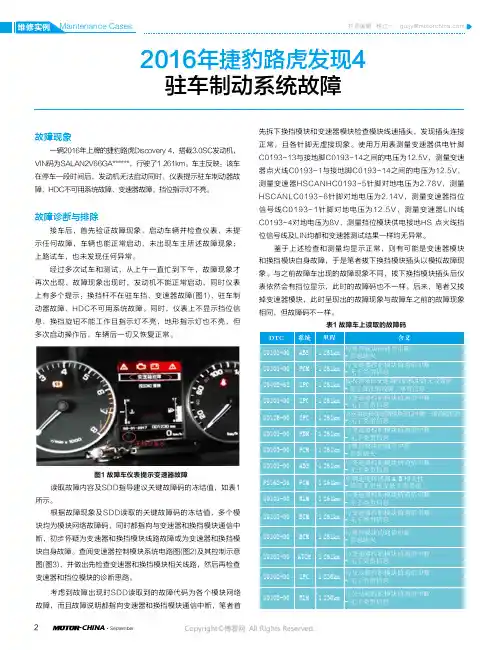

17712555_2016年捷豹路虎发现4驻车制动系统故障
