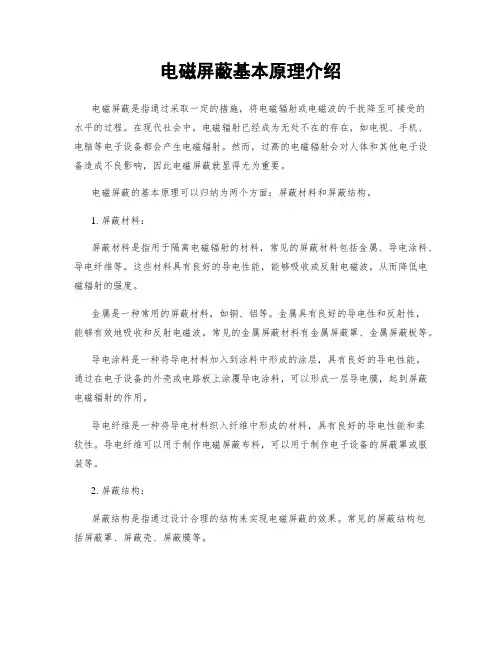

电磁屏蔽基本原理介绍
电磁屏蔽基本原理介绍电磁屏蔽是指通过采取一定的措施，将电磁辐射或电磁波的干扰降至可接受的水平的过程。
在现代社会中，电磁辐射已经成为无处不在的存在，如电视、手机、电脑等电子设备都会产生电磁辐射。
然而，过高的电磁辐射会对人体和其他电子设备造成不良影响，因此电磁屏蔽就显得尤为重要。
电磁屏蔽的基本原理可以归纳为两个方面：屏蔽材料和屏蔽结构。
1. 屏蔽材料：屏蔽材料是指用于隔离电磁辐射的材料，常见的屏蔽材料包括金属、导电涂料、导电纤维等。
这些材料具有良好的导电性能，能够吸收或反射电磁波，从而降低电磁辐射的强度。
金属是一种常用的屏蔽材料，如铜、铝等。
金属具有良好的导电性和反射性，能够有效地吸收和反射电磁波。
常见的金属屏蔽材料有金属屏蔽罩、金属屏蔽板等。
导电涂料是一种将导电材料加入到涂料中形成的涂层，具有良好的导电性能。
通过在电子设备的外壳或电路板上涂覆导电涂料，可以形成一层导电膜，起到屏蔽电磁辐射的作用。
导电纤维是一种将导电材料织入纤维中形成的材料，具有良好的导电性能和柔软性。
导电纤维可以用于制作电磁屏蔽布料，可以用于制作电子设备的屏蔽罩或服装等。
2. 屏蔽结构：屏蔽结构是指通过设计合理的结构来实现电磁屏蔽的效果。
常见的屏蔽结构包括屏蔽罩、屏蔽壳、屏蔽膜等。
屏蔽罩是一种金属或导电塑料制成的外壳，可以将电子设备完全包裹在内，从而阻挡电磁波的传播。
屏蔽罩通常具有开口和连接器，以便电子设备与外界进行通信。
屏蔽壳是一种金属或导电塑料制成的外壳，可以将电子设备的关键部件包裹在内，从而阻挡电磁波的干扰。
屏蔽壳通常具有开口和密封装置，以便维修和保养。
屏蔽膜是一种将导电材料涂覆在基材上形成的薄膜，可以用于电子设备的屏蔽。
屏蔽膜具有柔软性和可塑性，可以根据需要进行剪裁和粘贴，方便实现电磁屏蔽。
总结：电磁屏蔽是通过屏蔽材料和屏蔽结构来降低电磁辐射的干扰。
屏蔽材料具有良好的导电性能，能够吸收或反射电磁波；屏蔽结构通过设计合理的结构来实现电磁屏蔽的效果。
