电力电缆附件原材料零部件进厂检验标准

合集下载

电力电缆验收细则

电力电缆验收细则

电力电缆验收细则1 验收分类电力电缆验收包括可研初设审查、厂内验收、到货验收、隐蔽性工程验收、中间验收、竣工(预)验收、启动验收七个关键环节。

2 可研初设审查2.1 参加人员a)电力电缆可研初设审查由所属管辖单位运检部选派相关专业技术人员参与。

b)电力电缆可研初设审查参加人员应为技术专责或在本专业工作满3年以上的人员。

2.2 验收要求a)电力电缆可研初设审查验收需由电力电缆专业技术人员提前对可研报告、初设资料等文件进行审查,并提出相关意见。

b)可研初设审查阶段主要对电力电缆选型涉及的技术参数、结构形式及敷设方式进行审查、验收。

c)审查时应审核电力电缆选型是否满足电网运行、设备运维、反措等各项规定要求。

d)审查时应按照附录A1要求执行。

e)应做好评审记录(见通用管理规定附录A1),报送运检部。

3 厂内验收3.1 关键点见证3.1.1 参加人员a)电力电缆关键点见证由所属管辖单位运检部选派相关专业技术人员参与。

b)500(330)kV及以上变电站的电力电缆验收人员应为技术专责、具备班组工作负责人及以上资格或在本专业工作满10年以上的人员。

c)220kV及以下变电站的电力电缆验收人员应为技术专责、或具备班组工作负责人及以上资格或在本专业工作满3年以上的人员。

3.1.2 验收要求a)电力电缆首次入网或有必要时,应进行关键点的一项或多项验收。

b)关键点见证采用查阅制造厂家记录和现场查看方式。

c)物资部门应督促制造厂家在制造电力电缆前20天提交制造计划和关键节点时间,有变化时,物资部门应提前5个工作日告知运检部门。

d)关键点见证包括设备选材、导体制作、绝缘制造、绝缘去气、缓冲层绕包(内衬层挤包)、金属套挤包(或金属铠装)、外护套等。

e)关键点见证时应按照附录A2 、附录A3要求执行。

3.1.3 异常处置验收发现质量问题时,验收人员应及时告知物资部门、制造厂家,提出整改意见,填入“关键点见证记录”(见通用管理规定附录A2),报送运检部门。

线缆类来料通用检验规范

线缆类来料通用检验规范

一、目的:制定线材类物料检验规范,指导IQC 检验员检查作业,确保符合技术和品质要求。

二、范围:适用于所有公司所有线缆来料检验。

三、检验条件:在500-800Lux(相当于30W的日光灯)光源下检验,且光源距离材料75 ±5cm;检验员目视距离:眼睛到材料的距离为30~45cm。

目视角度45±15°四、检验要求及缺陷定义:检验项目检验要求检验工具/方式缺陷等级CRI MAJ MIN包装防护来料包装完好无破损、脏污、水渍等不良现象;目视√外包装箱规格型号,物料代码,数量标识完整且信息准确;√外观线材表面清洁,丝印清晰,无烫伤、压伤、起粒、起泡、无破损、污脏、缺芯、变形及其它机械损坏,颜色一致,并具有3C、额定温度、额定电压标识目视√线芯无氧化、发黑现象,线芯若浸锡应均匀,多股时应不可散开√外露部分:无压伤,划痕露底材,生锈不良现√绝缘层:无明显残缺起泡等不良;毛刺过大,无不饱模、冲胶、拉伤、刮伤、爆线、DC周边厚薄不均等不良现√尺寸绝缘层外径符合规格书要求卡尺√护套外径符合规格书要求√绝缘层和护套厚度符合规格书要求√导体直径符合规格书要求√性能导通测试:用万用表测试,导通测试不能出现错误或两端不导通;屏蔽线缆需测试屏蔽是否正常导通万用表√材质检查:将电线尾的金属导线,用刀片刮开表层,确认无铜包铝,空心线现象。

美工刀√耐压测试(线缆长度裁切1M,根据规格书要求参数进行测试)绝缘耐压测试仪√绝缘测试(线缆长度裁切1M,根据规格书要求参数进行测试)绝缘耐压测试仪√导体电阻测试(线缆长度裁切1M,根据规格书要求参数进行测试)绝缘耐压测试仪√检验项目检验要求检验工具/方式缺陷等级CRI MAJ MIN老化测试150±3℃×240h,零件未出现裂纹、变色、退化,翘曲、缩水、变形烤箱√阻燃测试产品两次10S燃烧后,余焰30S内熄灭或未滴落微粒点燃下方棉球。

(阻燃等UL94-V0)阻燃测试仪√注:老化测试、阻燃测试不作为批次来料检验项目,按供应商进行季度性抽测。

原材料及组部件进厂检验规程

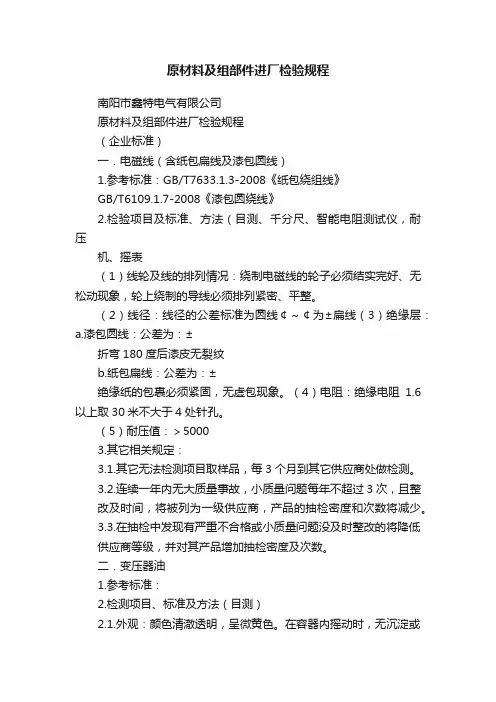

原材料及组部件进厂检验规程

原材料及组部件进厂检验规程南阳市鑫特电气有限公司原材料及组部件进厂检验规程(企业标准)一.电磁线(含纸包扁线及漆包圆线)1.参考标准:GB/T7633.1.3-2008《纸包绕组线》GB/T6109.1.7-2008《漆包圆绕线》2.检验项目及标准、方法(目测、千分尺、智能电阻测试仪,耐压机、摇表(1)线轮及线的排列情况:绕制电磁线的轮子必须结实完好、无松动现象,轮上绕制的导线必须排列紧密、平整。

(2)线径:线径的公差标准为圆线¢~¢为±扁线(3)绝缘层:a.漆包圆线:公差为:±折弯180度后漆皮无裂纹b.纸包扁线:公差为:±绝缘纸的包裹必须紧固,无虚包现象。

(4)电阻:绝缘电阻1.6以上取30米不大于4处针孔。

(5)耐压值:>50003.其它相关规定:3.1.其它无法检测项目取样品,每3个月到其它供应商处做检测。

3.2.连续一年内无大质量事故,小质量问题每年不超过3次,且整改及时间,将被列为一级供应商,产品的抽检密度和次数将减少。

3.3.在抽检中发现有严重不合格或小质量问题没及时整改的将降低供应商等级,并对其产品增加抽检密度及次数。

二.变压器油1.参考标准:2.检测项目、标准及方法(目测)2.1.外观:颜色清澈透明,呈微黄色。

在容器内摇动时,无沉淀或杂质出现。

2.2.耐压值:新油≥35KV2.3.油介质损耗率:≤0.052.4.简化试验(包含微水)2.5.色谱分析3.相关规定3.1.连续10次以上的油样品全部试验合格,将列为一级供应商。

3.2.一级供应商的油样品将定期化验、简化、色谱等。

3.3.简化试验、色谱将定期到南阳市电业局化验室检测。

三、铁芯1.参考标准:1.1.GB/T2521-1996 冷轧晶粒取向,无取向磁性钢带(片)1.2. 《变压器铁芯检验方法》2.检测项目标准及方法(铁损测试仪、卡尺、目测)2.1.电磁性能(铁损)30Q130片30Q110片2.2.成品铁芯检测(具体见QB2.3空载损耗:按GB/T6451-2008试验品检测3.其它相关规定:3.1.连续一年内产品的性能均合格,外观及整体结构符合率达到90%以上,列为一级供应商。

电线电缆及附件的试验技术-出厂检验和型式试验(上)

电线电缆及附件的试验技术-出厂检验和型式试验(上)
下图给出柏林电缆厂弯曲试验设备,能满足各种规 格电缆弯曲试验要求。
三、抽样试验
表3列出不同绝缘品种电力电缆抽样试验的要求:
表3
试验项目 纸绝缘电缆 交联绝缘电缆 油纸绝缘充油电缆
交联聚乙烯绝缘电力电缆,按电压等级的不同涉及三个产品的 标准,其抽样试验项目也有所变化。例如仅3.6/6kV至26/35kV电 缆,进行4小时电压试验;110kV及以上电缆要进行导体电阻和电 容测量;220kV电缆才要求进行雷电冲击电压和透水试验。电缆制
令人感兴趣的是,纸绝缘电力电缆产品标准的型式 试验中,却没有结构检查和机械性能试验,这并不是说 这两项试验不重要。相反作为抽样试验的项目,要求制 造厂按一定频度做试验,则有利产品质量的控制和提 高。此外,作为新产品的鉴定试验,如果仅做型式试验 的项目是不全面的,我们还应该做特殊的抽样试验项 目。正如GB 9326.2—1988“330kV及以下油纸绝缘自容 式充油电缆”标准中规定:“型式试验试样应取自通过 例行试验和抽样试验的成品电缆”。这样来考核电力电 缆产品的质量,其科技含量更具权威性。
电力电缆的结构检查是一项非常重要的试验项目, 表3明确所有绝缘品种的电缆都应进行。例如8.7/15kV交 联电缆,检查的内容包括:导体结构,绝缘和非金属护 套厚度的测量,铅套厚度测量,铠装金属丝和金属带的 测量,外径测量。但是在型式试验中,仅要求进行绝缘 和非金属护套厚度的测量。这充分证明,抽样试验是出 厂试验的组成部分,是不能缺少的。
能满足预期使用条件的良好性能。与出
表1
厂试验不同,型 式试验可委托检 测机构进行全面 试验,出具有法 定效力的检测报 告。
试验项目
导体直流电阻试验 绝缘电阻试验 局部放电试验 交流电压试验
介质损失角正切试验

【精品完整版】电线电缆主要原材料及产品质量检验规范

【精品完整版】电线电缆主要原材料及产品质量检验规范

电线电缆主要原材料及产品质量检验规范编制:———————审核:———————批准:———————前言本检验规范依据标准GB/T3956-2008《电缆的导体》、GB/T3953-2009《电工圆铜线》、GB/T4910-2009《镀锡圆铜线》、GB/T3955-2009《电工圆铝线》、GB/T5013-2008《额定电压450/750V及以下橡皮绝缘电缆》、GB/T5023-2008《额定电压450/750V及以下聚氯乙烯绝缘电缆》、JB/T8734-2012《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线》、JB/T8735-2011《额定电压450/750V及以下橡皮绝缘软线和软电缆》、MT818-2009《煤矿用电缆》、GB/T3048-2007《电线电缆电性能试验方法》、GB/T2951-2008《电缆绝缘和护套材料通用实验方法》、GB/T4909-2009《裸电线试验方法》等产品标准和相关试验方法标准而制定。

本检验规范适用于本公司电线电缆产品全过程的质量检验和试验。

本检验规范共分六个部分:第1部分:一般规定第2部分:电线电缆用主要原材料进货检验第3部分:额定电压450/750V及以下聚氯乙烯绝缘软电缆电线检验第4部分:额定电压450/750V及以下通用橡套软电缆电线检验第5部分:额定电压450/750V及以下橡套电焊机电缆检验第6部分:MY、MZ煤矿用电缆检验第1部分:一般规定1 目的1.1使进货检验或验证按规定的要求进行,保证未经检验和验证的原材料不投入生产使用。

1.2防止产生和及时发现不合格品,保证检验通过的产品符合质量标准的要求。

2 范围本规范规定了电线电缆用主要原材料的进货检验以及电线电缆产品的过程检验(工序检验)、最终检验(成品检验)、检验流程及抽样规则、判定规则、检验项目、试验类型等。

本规范适用于本公司电线电缆产品全过程的质量检验和试验。

本规范同相关的材料标准、试验方法标准及产品标准一起使用。

电气元件、原材料进厂检验规程

电气元件、原材料进厂检验规程

电器原件、材料(含关键元器件、材料)进厂检验规程1、总则本规程适用于本公司3C/CQC认证产品中采购的关键元器件和原材料入库前的进厂检验。

1.1 范围本细则规定了低压电器元件、绝缘支撑件、铜、铝母排、外购壳体、低压无功补偿装置用0.4kV 等级电容器、低压无功补偿装置用控制器、低压无功补偿装置用复合开关、高压/低压预装式变电站用10kV等级电力变压器、10kV等级高压开关柜用真空断路器,负荷开关或负荷开关-熔断器组合电器、冷轧钢板的进厂检验内容。

使进厂电器元件(外购、外协)质量得到控制,杜绝不合格品进厂入库,流入装配车间。

1.2 引用标准GB/T14048.1-2006《低压开关设备和控制设备第1部分总则》GB/T14048.2-2008《低压开关设备和控制设备低压断路器》GB/T14048.3-2002《低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器》GB/T14048.4-2003《低压开关设备和控制设备机电式接触器和电动机起动器》GB/T14048.5-2008《低压开关设备和控制设备控制电路和开关元件第一部分机电式控制电路电器》GB5585.2-2005 《电工用铜、铝及其合金母线第二部分:铜母线》JB8734.2-1998 《额定电压450-750V及以下聚氯乙烯绝缘电缆电线和软线第2部分:固定布线用电缆电线》GB5023.2-2008 《额定电压450∕750V及以下聚氯乙烯绝缘电缆第2部分:试验方法》GB13539.1-2002 《低压熔断器的基本要求》JB/T10316-2002 《低压成套开关设备和控制设备备用母线架》GB/T20641-2006 《低压成套开关设备和控制设备空壳体的一般要求》GB/T12747.1-2004《标称电压1KV及以下交流电力系统用自愈式并联电容器第1部分:总则- 性能、试验和定额-安全要求-安装和运行导则》GB/T12747.2-2004《标称电压1 kV 及以下交流电力系统用自愈式并联电容器第2部分:老化试验、自愈性试验和破坏试验》GB/T9663-1999 《低压无功功率自动补偿控制器》GB3804-2004 《3.6KV-40.5KV高压交流负荷开关》GB/T6451-2008 《油浸式电力变压器技术参数和要求》GB/T708-2008 《冷轧钢板和钢带的尺寸、外形重量及允许偏差》2 一般检验规则2.1 电器元件进厂应附有产品合格证、使用说明书及装箱单、对已发放生产许可证的电气元件合格证或铭牌上是否有产许可证号或标志,对计量仪器应有计量器具制造许可证标志“MC”。

电气元件原材料进厂检验规程

电气元件原材料进厂检验规程

电气元件原材料进厂检验规程
一、总则
1.1电气元件、原材料进厂检验,是指在电气元件、原材料投入使用前,按照国家有关质量标准要求,由检验部门对其质量和规格进行检验。

1.2本检验规程适用于电气元件、原材料的进厂检验。

1.3本检验规程对供方要求:
(1)供方必须严格按照甲方的技术要求;
(2)供方所供应的电气元件、原材料必须符合国家相关质量标准;
(3)供方应提供准确、完整的工程技术和质量资料,以便核实和检验。

二、电气元件、原材料的检验项目
2.1入厂抽样检验
2.1.1规格符合性检验
对比产品标准规格,检验产品尺寸、外形、接头布置、介质等是否符合验收要求。

2.1.2抗拉强度检验
根据标准要求,检验产品的抗拉强度,确保其耐用性。

2.1.3电气性能检验
根据标准要求,检验产品的电气特性,确保安全可靠。

2.2产品全检
2.2.1抽样检验
依据样品检验要求,进行抽样检验,检验样品外观、尺寸、性能等。

2.2.2功能检验
根据实际使用的环境要求,检验产品的真实功能,以确保运行质量。

2.2.3性能检验
根据标准要求。

电力电缆及配件的质量标准和检验方法

电力电缆及配件的质量标准和检验方法

电力电缆及配件的质量标准和检验方法电力电缆及配件的质量标准和检验方法电力电缆及配件是电力系统中不可或缺的关键材料,其质量的好坏直接影响到电力系统的运行安全和可靠性。

为了保证电力电缆及配件的质量,制定了相应的质量标准和检验方法。

本文将介绍电力电缆及配件的质量标准和常用的检验方法。

一、质量标准1.电缆质量标准电缆的质量标准主要包括以下几个方面:(1)导体的质量:导体应采用纯铜或纯铝,其电阻不应超过标准规定的极限。

(2)绝缘层的质量:绝缘层应具有良好的绝缘性能和耐热、耐寒、耐湿、耐腐蚀的特性。

(3)护套的质量:护套应具有良好的机械强度和耐候性能,能够保护电缆免受机械损伤和环境影响。

(4)放线作业质量:电缆的放线作业应符合规范要求,不应出现过弯、扭曲等现象。

2.电缆配件质量标准电缆配件的质量标准主要包括以下几个方面:(1)绝缘接头的质量:绝缘接头应具有良好的绝缘、密封和耐热性能,能够有效地连接两根电缆。

(2)终端头的质量:终端头应具有良好的电气连接性能和耐久性能,能够有效地将电力传输到负载端。

(3)连接件的质量:连接件应具有良好的耐腐蚀性能和电性能,能够保证电缆的连续性和可靠性。

(4)屏蔽材料的质量:屏蔽材料应具有良好的屏蔽效果和耐热性能,能够有效地减少干扰和噪声。

二、检验方法1.外观检验外观检验是对电缆及配件外观的检查,包括电缆和配件的形状、尺寸、标记、表面质量、颜色等方面的检查。

外观检验应注意电缆和配件是否有破损、裂缝、变形、色差等问题,以及标志是否清晰、规格是否一致等问题。

2.绝缘电阻测试绝缘电阻测试是对电缆和配件的绝缘性能进行检验的方法。

利用绝缘电阻测试仪可以测量电缆和配件的绝缘电阻,判断绝缘是否完好、是否达到标准要求。

3.导通测试导通测试是对电缆和配件是否具有良好的导通性能进行检验的方法。

利用导通测试仪可以测量电缆和配件的电阻值,判断导通是否畅通、电流是否流通。

4.耐压试验耐压试验是对电缆和配件的绝缘性能进行耐压检验的方法。

电力电缆产品及电力电缆附件产品质量保证必备条件考核项目

电力电缆产品及电力电缆附件产品质量保证必备条件考核项目
1.未熟悉产品质量标准、检验标准及检验结果的判定。
2.未熟悉测试技术和安全知识。
5
5
10
3.3.2检验人员应能熟练地操作有关的检验仪表、器具和设备,并经考试合格持证上岗。
1.检验人员未能熟练地操作有关的检验仪表、器具和设备。
2.检验人员未经考试合格就上岗。
5
5
考核项目
满分
质量保证必备条件
质量保证必备条件不完善的相应扣分内容
1.规章制度不健全。
2.道路厂房无明显指示标志。
5
5
10
1.3.3工位器具、工件摆放整齐,工装、设备、仪器清洁。
1.工位器具、工件摆放不整齐。
2.工装、设备、仪器不清洁。
5
5
1.4生产管理人员和生产技术工人
10
1.4.1各类生产技术工人应培训并经考核持证上岗。
各类生产技术工人未经培训考核持证就上岗。
10
2.6.2应有标准化管理机构和人员,建立标准化管理制度,全厂标准化的目录、编号及文本齐全统一。
1.无标准化管理机构和人员。
2.无标准化制度。
3.厂标准化的目录、编号及文本不齐全。
10
5
5
2.7产品指导性文件
10
2.7.1应有产品指导性文件。
无产品指导性文件。
10
10
2.7.2产品指导性文件应有发放、保管、使用和修改的制度,并能贯彻。
1.图样和技术文件不齐全。
2.未按规定的程序评审审批。
3.无记录。
5
5
5
20
2.1.2型式试验必须在国家电力公司指定的检测单位进行,型式试验报告的有效期为五年。当设计、工艺、材料改变时,应重新进行有关部分或全部型式试验。

电线电缆原材料进货检验标准汇编

电线电缆原材料进货检验标准汇编

电线电缆原材料进货检验标准汇编1 目的使进货检验或验证按规定的要求进行,保证未经检验和验证的原材料不投入生产使用。

2 范围本指导书适用于电线电缆用主要原材料的进货检验。

本指导书同《一般规定》一起使用,对各类原材料的检验指导阐述如下。

3 定义3.1单位产品——为实施抽样的需要而划分的基本单位,其数量满足检验的需要。

3.2检验批——同一工艺条件下的产品。

3.3样本单位——从检验批中随机抽取的单位产品。

3.4样本——样本单位的全体。

4 抽样及检验结果4.1供检验用的样本应从检验批中随机抽取,样本在产品结构、工艺水平、性能要求等方面对抽查产品具有代表性。

4.2抽样数(以盘圈等包装件计)及检验项目应符合本指导书各表中的要求。

4.3产品过程控制的试验项目以过程检验记录为依据。

4.4其他规定4.4.1除检验指导书规定外,对长度及包装也应进行检查。

4.4.2抽样试验、型式试验和定期确认试验项目均按标准规定的要求进行检查。

4.4.3除检验指导书另有规定外,配方变更,工艺材料变更,应进行型式试验。

5 程序及内容本公司的主要原材料进货有电工圆铜线(TY、TR)、镀锡圆铜线(TXR)、电工圆铝线(LY4)、电线电缆用软聚氯乙烯塑料(J-70、H-70)、电线电缆用阻燃软聚氯乙烯塑料(ZJ-70)、丁苯橡胶(SBR)1502、氯丁橡胶 CR322、天然生胶(SCR 5)、乙丙橡胶(J-4045)及电缆辅料等,对主要原、辅材料采购,应从合格供方进货,要求供方提供产品合格证或质量保证书,对不能检验的检验项目本公司只进行验证,并在规定日期内进行确认检验:由供应商每年抽样委托权威检测机构进行试验或第三方及本公司质量部质检科人员进行验证(详见本指导书)。

其他辅料:包装箱、袋、包装薄膜等由进货检验员作外观、合格标识验收,检查是否符合采购要求,可不做检验记录,合格后直接开单入库。

6 原材料名称:电工圆铜线(TY、TR)6.1本指导书适用于制造电线电缆用的电工圆铜线。

电气件入厂检验

电气件入厂检验
目测
检查合格证
应有产品合格证
核对
核对型号规格
应与采购清单一致
核对
装配质量
零部装配正确,螺钉连接可靠
手感
外形及安装尺寸
符合产品要求
卡尺
介电性能检查
用500V兆欧表检查绝缘电阻不小于10MQ为合
格;
兆欧表
真空接触器
检验项目
技术要求
检验方法
备注
外观质量检查
金属件不应有严重麻点、气泡和镀层脱落等现 象,塑料件表面光滑、无气泡等缺陷,零部件齐 全并符合图样要求,零件材料符合图样要求。应 有CCC标志
核对
核对型号规格
应与采购清单一致
核对
变压器
检验项目
技术要求
检验方法
备注
外观质量检查
外观完好、整洁,无破损、污渍;线圈引线无断线、 脱焊,接线柱应封装牢固,且长度适宜,以便引线; 绝缘漆烘干彻底,无黏着现象
目测
检查合格证
产品合格证、产品说明书
核对
核对型号规格
应与采购清单一致
核对
电阻
检验项目
技术要求
检验方法
外观完好、无破损;表面清洁、无污物附
着,无氧化锈蚀
目测
检查合格证
产品合格证
核对
核对型号规格
应与采购清单一致
核对
标准件
检验项目
技术要求
检验方法
抽样方案
备注
外观质量检查
电镀标准件应色泽光亮、均匀、不应有不 平、脱皮,起泡、裂纹、毛刺或螺纹闭塞 等现象,螺纹应清晰,不允许有滑丝或太 紧现象
目测
10%抽样
质量证明文件
手感
抽3—5

电线电缆检验要求(材料、过程、成品及印字)

电线电缆检验要求(材料、过程、成品及印字)
GB/T4909
20℃直流电阻
Ω/km
电桥
符合GB/T 3956,GB/T 5023、JB/T 8734/GB/T 1179 ,GB/T 12527,GB/T14049等的规定
GB/T3048
退火后直流电阻
Ω/km
电桥
符合GB/T 8734、GB/T12076等的规定(仅对于35mm2及以下铝芯电力、布电线导体)
直径mm外径千分尺不超过标称直径偏差的5即05mmgbt4909mm外径千分尺08mm轴线上同一截面最大和最小外径之差gbt4909机械及电性h12a2h13a4h14a6h16a8nmm2拉力机抗拉强度60908011095115110130120150gbt4909拉力机伸长率251311qj5720电阻27552785280128012801gbt3048圆铜线ty300gbt39532008外观目测光洁无氧化变色飞边等不得有与良好工业品不相称的缺陷直径mm外径千分尺不超过标称直径偏差的1即003mmgbt4909mm外径千分尺不超过标称直径偏差的绝对值即003mmgbt4909抗拉强度nmm2拉力机389gbt4909伸长率gbt490920电阻率qj57001777gbt3048镀锡软圆铜线gbt4910外观目测镀锡层光滑连续不得有与良好工业品不相称的缺陷直径mm外径千分尺满足gbt49102009标准规定gbt4909伸长率拉力机gbt4909名称检查项目单位检测方式检测标准备注200920电阻率qj57gbt3048各类挤包电缆料包装目测内外包装电缆料标识检测报告颜色型号等参数外观目测塑化良好色泽均匀大小均一切面及外表不应有明显的杂质密度gcm3电子密度天普通阻燃pvc料不大于142143内屏料不大于120交联料不大于0933无卤低烟不大于145gbt1033老化前后断裂伸长率塑料拉力机仅针对ccc产品用聚氯乙烯料要求至少三个月一次老化前的拉力试验满足gbt88152008电线电缆用软聚氯乙烯塑料标准规定gbt2951老化前后拉伸强度塑料拉力机gbt2951镀锌钢带ydt0242008外观目测镀层应均匀完整镀层不剥落无裂纹无锈无漏镀厚度及偏差mm测厚仪02mm00200205mm00500308mm006004gbt4909宽度及偏差mm卡尺宽度不大于25mm偏差为05mm以上偏差为07mmgbt4909镰刀弯mmm1m直尺宽度不大于35mm镰刀弯不大于3宽度不大于45镰刀弯不大于4其余不大于5镀锌钢丝gbt34282012外观目测光洁无不得有与良好工业品不相称的缺陷直径及允许偏差mm千分尺满足gbt34282012标准规定gbt49091应力mpa拉力机伸长率拉力机gbt4909抗张强度mpa拉力机gbt4909卷绕性能卷绕机gbt4909镀锌钢绞外观目测无明显划痕压痕等目力可见缺陷名称检查项目单

电气工程材料进场检验办法

电气工程材料进场检验办法

电气工程材料进场检验办法1、管材:(1)PE型半硬绝缘导管:1)凡所使用的绝缘导管,其材质均应具有阻燃、耐冲击并符合华北标办图集的有关要求,并有产品合格证和检定检验报告单。

2)管材里外应光滑,无凸棱凹陷、针孔、气泡,内外径应符合国家统一标准,管壁厚度应均匀一致。

3)所用绝缘导管附件与配制品,如各种灯头盒、开关盒、插座盒、管箍、粘合剂等,应使用配套的阻燃制品。

4)可弯曲PE绝缘导管按照GB/T14823.4-93的标准规定:φ16mm:外径公差±0.3mm,壁厚为2.65mm;φ20mm:外径公差±0.3mm,壁厚为2.95mm;φ25mm:外径公差±0.4mm,壁厚为3.35mm;φ32mm:外径公差±0.4mm,壁厚为3.85mm;φ40mm:外径公差±0.4mm,壁厚为4.40mm 。

5)可弯曲PE绝缘导管进场简单检验:取可弯曲PE绝缘导管200mm的样品放在压力试验机上加压750N的压力(73.5Kg)30S后去掉压力,15min后检查压扁部位的外径,不大于原外径的10%,并无裂痕为合格材料(测试材料在室温下10h后进行)。

(2)PVC型刚性绝缘电线导管:1)阻燃型绝缘导管及其附件的氧指数应符合华北标办图集的有关要求,并有产品合格证。

2)阻燃型塑料管的管壁应薄厚均匀,无气泡及管身变形等现象。

暗敷设如设计无要求均应使用中型以上导管。

3)所用绝缘导管附件与配件必须符合规范要求,套管的长度要满足管外径的3倍,并应使用配套的阻燃制品。

4)刚性PVC绝缘导管按照GB/T14823.2-93的标准规定:φ16mm:外径公差±0.3mm,轻型管壁厚为1.15mm,中型管壁厚为1.5mm,重型管壁厚为1.9mm;φ20mm:外径公差±0.3mm,轻型管壁厚为1.3mm,中型管壁厚为 1.55mm,重型管壁厚为2.1mm;φ25mm:外径公差±0.4mm,轻型管壁厚为1.45mm,中型管壁厚为1.8mm,重型管壁厚为2.2mm;φ32mm:外径公差±0.4mm,轻型管壁厚为 1.7mm,中型管壁厚为 2.1mm,重型管壁厚为 2.7mm;φ40mm:外径公差±0.5mm,轻型管壁厚为2.1mm,中型管壁厚为2.3mm,重型管壁厚为2.8mm;φ50mm外径公差±0.6mm,轻型管壁厚为2.45mm,中型管壁厚为2.85mm,重型管壁厚为3.4 mm;φ63mm外径公差±0.6mm,轻型管壁厚为3.0mm。

电线电缆生产用原材料检验规范

电线电缆生产用原材料检验规范

西部电缆有限公司电线电缆生产用原材料检验规范文件编号:编制:_____________审核:_____________批准:_____________原材料检验规范1 目的监控原材料的质量,指导原材料的检验及质量管理工作。

2 主要内容和适用范围本规范规定了额定电压1kV 到35kV 挤包绝缘(含阻燃、耐火、无卤低烟)电力电缆、煤矿用额定电压10kV 及以下固定敷设电力电缆、塑料绝缘控制电缆(含无卤低烟阻燃)、圆线同心绞架空导线、额定电压1kV 及以下架空绝缘电缆、额定电压10kV 架空绝缘电缆、额定电压450/750V 及以下聚氯乙烯绝缘电缆等电线电缆产品生产用原材料进厂检验项目、技术要求、检验方法及检验频次。

本规范适用于额定电压1kV 到35kV 挤包绝缘(含阻燃、耐火、无卤低烟)电力电缆、煤矿用额定电压10kV 及以下固定敷设电力电缆、塑料绝缘控制电缆(含无卤低烟阻燃)、圆线同心绞架空导线、额定电压1kV 及以下架空绝缘电缆、额定电压10kV 架空绝缘电缆、额定电压450/750V 及以下聚氯乙烯绝缘电缆等电线电缆产品生产用原材料的检验。

3 职责质量部检验员负责额定电压1kV 到35kV 挤包绝缘(含阻燃、耐火、无卤低烟)电力电缆、煤矿用额定电压10kV 及以下固定敷设电力电缆、塑料绝缘控制电缆(含无卤低烟阻燃)、圆线同心绞架空导线、额定电压1kV 及以下架空绝缘电缆、额定电压10kV 架空绝缘电缆、额定电压450/750V 及以下聚氯乙烯绝缘电缆等电线电缆产品生产用原材料的进厂检验。

4 管理内容与要求4.1 进厂检验,代号(J)4.1.1 每批原材料进厂必须进行检验。

检验要求详见附表。

4.1.2 附表中未包括的原材料,参照同类材料的检验项目和频度检验,性能等指标按有关标准及技术要求执行。

4.1.3 附表中引用的标准修订后,按新标准执行。

4.2 放样检验,代号(F)原材料投产前,本厂无检测手段完成的进厂检验项目,但经投入生产后有检测手段完成的,可实行放样检验。

线缆及线束组件检验标准

线缆及线束组件检验标准

线缆及线束组件检验标准一、引言本检验标准旨在规定线缆及线束组件的检验方法、检验流程、检验项目和检验标准,以确保产品质量符合要求。

本标准适用于公司内所有线缆及线束组件的检验工作。

二、检验目的通过对线缆及线束组件进行检验,以确保产品质量符合相关标准,同时发现生产过程中的问题,提高产品质量和生产效率。

三、检验范围本检验标准适用于公司内所有线缆及线束组件的检验,包括但不限于以下产品:1.线缆:包括电力线缆、信号线缆等;2.线束组件:包括汽车线束、工业设备线束等。

四、检验标准1.外观质量:线缆及线束组件应无破损、无毛刺、无虚焊等现象;2.尺寸符合性:线缆及线束组件的尺寸应符合图纸要求;3.性能测试:根据产品标准进行性能测试,如耐压、耐流、信号稳定性等;4.环境适应性:根据预定条件进行老化试验、低温试验、高温试验等;5.安全性:线缆及线束组件应符合安全标准,如防火、防电击等。

五、检验方法1.外观质量检查:采用目视或手感等方法对产品进行外观检查;2.尺寸测量:采用卡尺、千分尺等工具进行尺寸测量;3.性能测试:根据产品标准进行测试,可使用专用测试设备或仪器;4.环境适应性测试:根据预定条件进行测试,如在老化试验机上进行老化试验;5.安全性测试:根据相关标准进行测试,如防火性能测试。

六、检验流程1.生产厂家自检:生产厂家在生产过程中应进行自检,确保产品质量;2.质检员抽检:质检员应对每个批次的产品进行抽检,确保产品质量;3.发货前检验:在产品发货前,应对产品进行全面检查,确保产品质量;4.客户验收:客户收到产品后,应进行验收,如有质量问题应及时反馈。

七、检验报告质检部门应定期出具检验报告,报告应包括以下内容:1.产品名称、规格型号、生产批次等信息;2.检验项目、检验方法、检验结果等信息;3.质检结论及改进意见。

电线电缆原材料检验规程

电线电缆原材料检验规程
4
节径比
检测方法
钢皮尺、卡尺
抽样频次
每一批抽三盘
应达要求
参照GB/T1179中要求
5
力学性能
检测方法
GB228
抽样频次
每一批对照原材料厂商提供数据是否满足下列要求,每一季度外委第三方检验验证
规格
1.24-2.25
2.25-2.75
2.75-3.00
3.00-3.50
3.50-5.50
抗拉强度Mpa
≥1340
断裂伸长率
≥180%
断裂伸长率变化率
最大:±20%
热变形
≤50%
热老化质量损失
≤23g/m2
200℃热稳定时间
≥50min
20℃体积电阻率
≥1.0×108Ω.m
介电强度
≥20Mv/m
检查频次
每次均应检查
2
老化前抗拉强度
检验方法
GB/T2951.1-1997
验收规则
≥15.0Mpa
抽样频次
一次工艺试验/月
3
老化前断裂伸长率
检验方法
GB/T2951.1-1997
验收规则
≥180%
抽样频次
一次工艺试验/月
4
表面及外观
依据标准
GB/T8815-2008
检验方法
目测
验收要求
色泽均匀,颗粒均匀
原材料检验规程
版本:AZH/JY2-6-2010
原材料名称
90℃护层级、阻燃护层级软聚氯乙烯塑料
型 号
检验内容
1
根据质量证明材料上的数据进行对照
验收规则
≥150%
抽样频次
一次工艺试验/月
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

表面和压足接触部分必须平整。
试验步骤:
把试样放置在坚固的平面上,拿住硬度计,压足中孔的压针
距离试样边缘至少 12mm,平稳地把压足压在试样上,不能有任
何振动,并保持压足平行于试样表面以使压针垂直地压入试样。
在试样相距至少 6mm 的不同位置测量硬度值 5 次,取中位数。
3.5 硅橡胶料的拉伸试验
试片的形状为哑铃形,试片的厚度为 2.0±0.2mm。
表1
序号 项目
单位
性能指标
1.
电气性能(室温下)
1.1 体积电阻率(23℃) Ω·cm
1.2 Tgδ
————
≥1.0×1015 ≤5.0×10-3
1.3 介电常数
————
3.5~4.5
1.4 短时工频击穿电场强度 KV/mm≥202.电气性能(100℃时)
2.1 体积电阻率(23℃) Ω·cm
2.2 Tgδ
3.6、3.7 项检验记录); 8.储存
应存放在通风干燥处。
户外终端复合绝缘套管
(SH/ZC02-106)
1.范围
本标准规定了户外电缆终端用复合绝缘套管的规格尺寸、技
术要求、试验方法、检验规则以及标志、包装、运输和储存。
2.引用标准
下列标准所包含的条文,通过在本标准中引用而成为本标准
的条文。在标准出版时,所示版本均为有效,所有标准都会被修
GB/T11017.1~11017.3-2002 额定电压 110KV 交联聚乙 烯绝缘电力电缆及其附件 3.技术要求 3.1 产品应按技术文件和图纸制造。 3.2 环氧绝缘体应无有害杂质、气孔,内外表面应光滑无缺陷。 绝缘体与预埋金属件结合良好,无裂纹、变形等异常现象。 3.3 环氧绝缘体的浇注填料采用进口材料 AL2O3. 3.4 环氧树脂固化体性能符合表 1 的规定。
为 112KV)并保持 10s,然后慢慢地降到 1.5U0,在 1.5U0 下,放 电量应为零。 4.2 电压试验
在环境温度下进行工频交流电压试验,试验电压逐渐地升到 2.5U0,然后保持 30min,试品应不击穿。
硅橡胶料技术条件
(SH/ZC02-103)
1.范围
本标准规定了硅橡胶胶料的技术要求、试验方法、检验规则
色调不均现象。
3.4 瓷套瓷件的剖面应是均质的,且无气孔,经孔隙性试验后不
应有任何渗透现象。
3.5 瓷壁耐压试验,80KV,1min(110KN 等级瓷套)。
3.6 瓷套应能耐受三次温度循环而不损坏。试验温差 70K,试品
每次在水中停留时间为 20min。温度循环试验结束后,应进行试
验结果的判定,即进行 1min 工频耐压试验,耐压试验通过则证
3.技术要求
3.1 橡胶料该应无有害杂质、气泡、颜色应均匀一致,无明显颜
色变化。
3.2 硅橡胶的性能符合表 1 的规定。
表1
序 项目
单位 绝缘料 半导电料

1.0 老化前机械性能
1.1 扩张强度
Mpa
≥5.5
≥5.5
1.2 断裂伸长率
%
≥300
≥300
1.3 抗撕裂强度
N/mm 在考虑中 在考虑中
1.4 硬度
进口硅脂(DC-4)、线鼻子、铭牌、抱箍、金具等。
C
排除在 A 类,B 类之外的材料,如标准件等。
硅橡胶绝缘件技术条件
(SH/ZC02-102)
1.预制橡胶绝缘件所用绝缘料和半导电料的性能应符合下表要
求:
序号
项目
单位
绝缘料
半导电料
1.0
老化前机械强度
1.1
抗张强度
Mpa
≥5.0
≥5.5
1.2
断裂伸长率
瓷套的检查和验收由供方技术监督部门进行。需方应对收到 的产品按本标准的规定 3.1、3.2、进行检验,如检验结果与本 标准的规定不符时,应在收到产品之日起三个月内向供方提出, 由供需双方协商解决。 5.包装
可用衬有塑料薄膜、防潮纸,并设有缓冲衬层的铁(木)箱 包装,瓷套上、下密封面应防磕碰、划伤。也可由供需双方协议。 6.标志
以及标志、包装、运输和储存。
2.引用标准
下列标准所包含的条文,通过在本标准中引用而成为本标准
的条文。在标准出版时,所示版本均为有效,所有标准都会被修
订。使用本标准的各方应探讨、使用下列标准最新版本的可能。
GB/T11017.1~11017.3-2002 额定电压 110KV 交联聚乙烯绝
缘电力电缆及其附件
110KV GIS 终端环氧绝缘体技术条件
(SH/ZC02-105)
1.范围 本标准规定了环氧绝缘体的规格尺寸、技术要求、试验方法、
检验规则以及标志、包装、运输和储存。 2.引用标准
下列标准所包含的条文,通过在本标准中引用而成为本标准 的条文。在标准出版时,所示版本均为有效。所有标准都会被修 订,使用本标准的各方应探讨、使用下列标准最新版本的可能性。
成件(箱)包装的都应有箱牌或标签。包装箱上应有明显的 “防潮”、“防雨”、“小心轻放”、“向上”等字样和标志。 7.质量证明书
每批产品须附有质量证明书,其内容如下: ————需方名称或代号; ————供方名称或代号,地址; ————生产日期; ————产品名称及合同号; ————产品标准编号; ————产品牌号、规格和状态; ————批号、重量、件数; ————产品标准规定的检验结果(包括参考性指标); 8.储存 应存放在通风干燥处。
电缆附件原材料及零部件 进厂检验标准
南方高压电气有限公司 二〇一〇年五月
材料分类 (SH/ZC02-101)
类别
名称
橡胶绝缘件、硅橡胶料、电缆终端瓷套、热缩管、
A
复合绝缘套管、绝缘自粘带、自粘性橡胶半导电带、
环氧绝缘体、电镀的零件、二甲基硅油、恒力弹簧。
中间接头绝缘填充胶(A.B 胶)、镀锡铜编织线、 B
可用防水、防潮的密封桶包装,也可由供需双方协议。 6.标志
成件(箱)包装的都应有箱牌或标签。包装箱上应有明显的 “防潮”、“防雨”、“小心轻放”、“向上”等字样和标志。 7.质量证明书
每批产品须附有质量证明书,其内容如下: ——需方名称或代号; ——供方名称或代号,地址; ——生产日期; ——产品名称及合同号; ——产品标准编号; ——产品牌号、规格和状态; ——批号、重量、件数; ——产品标准规定的检验结果(包括参考性指标); 8.储存 应存放在通风干燥处。
订。使用本标准的各方应探讨、使用下列标准最新版本的可能性。
GB 772
高压绝缘子瓷件技术条件
GB 775
绝缘子试验方法
3.技术要求
3.1 产品应按技术文件和图纸要求制造。
3.2 复合绝缘套的绝缘件和法兰应用螺纹锁固剂锁固,锁固前绝
缘件、法兰应清洁干净,锁固后外露面涂一层硅橡胶,并保证良
好的密封防水性。
环氧绝缘体的检查和验收由需方技术监督部门进行。需方应 对收到的产品按本标准的规定 3.1、3.2、3.7 进行检验,如检验 结果与本标准的规定不符时,应在收到产品之日起三个月内由需 方提出,由供需双方协商解决。 5.包装
可用衬有塑料薄膜、防潮纸、或气相防锈纸的铁(木)箱包 装,也可由供需双方协议。 6.标志
3.3 介电常数
2.8~3.5
3.4 短时工频击穿强度
KV/mm ≥23
3.3 硅橡胶料的电压试验
试样的形状为边长为 50±1mm 的正方形,试片的厚度 1.0±
0.2mm。
试片的处理:
将擦干净的试样放在温度为 23±2℃,相对湿度为 65±5℃
的条件下处理 24 小时。
试验步骤:
迅速将电压升高到由产品标准规定的电压值,停留 1 分钟,
成件(箱)包装的都应有箱牌或标签。包装箱上应有明显的 “防潮”、“防雨”、“小心轻放”、“向上”等字样和标志。 7.质量证明书
每批产品须附有质量证明书,其内容如下: ——需方名称或代号; ——供方名称或代号,地址; ——生产日期; ——产品名称及合同号; ——产品标准编号; ——产品牌号、规格和状态; ——批号、重量、件数; ——产品标准规定的检验结果(应包括按 3.1、3.2、3.5、
GB 772
高压绝缘子瓷件技术条件
GB 775
绝缘子试验方法
3 技术要求
3.1 产品应按技术文件和图纸制造。
3.2 瓷套的瓷件和法兰应用 525#或 525#以上的水泥胶合剂胶装,
胶装前瓷件、法兰与水泥胶合剂接触面应涂一层 10#沥青漆,水
泥外露面涂一层硅橡胶,露砂高度不大于 20mm。
3.3 瓷套的绝缘表面应均匀的涂一层瓷釉。釉面应光滑,不应有
明试品通过了温度循环试验。
3.7 瓷套的压力泄漏试验
在室温下对试品施加表压为(0.20±0.01)Mpa 的水压,保
持 1h。在密封面上涂白垩粉,观察是否有水渗出迹象,试验期 间应无渗水迹象。 4.检验与验收 4.1 外观用目测检查。 4.2 产品规格尺寸用满足测量精度要求的量规测量。 4.3 检验规则
————
≥1.0×1015 ≤5.0×10-3
2.3 介电常数
————
3.5~4.5
3.
热变形温度

105~125
3.5 环 氧 绝 缘 体 的 局 部 放 电 试 验 : 试 验 方 法 参 照 GB/T 11017.3-2002 标准第 8.1.3 进行,但在 1.5U0 下,放电量应为 0。 3.6 环氧绝缘体的电压试验:试验方法参照 GB/T 11017.3-2002
观察试样是否击穿。若不击穿,则此电压为耐电压值。
3.4 硅橡胶料的硬度试验
试样:
试样厚度至少 6mm。若试样厚度小于 6mm,可用不多于 3 层、
每层厚度不小于 2mm 的光滑、平行试样进行叠加。但这样所测得
