无负压叠压供水方式探讨

无负压叠压供水方式探讨摘要：无负压叠压供水是在变频供水基础上发展起来的新型供水方式，文章对无负压叠压供水方式谈一些看法。

关键词：无负压；供水；原理我国对无负压给水设备开发研究始于20世纪90年代中，国民经济快速发展，我国城镇供水系统建设发展很快，供水能力普遍大幅度提高，从市政角度讲，不少城市直接从市政管网抽取二次增压供水基础条件已初步具备。

从社会需求上讲，社会经济发展需要，人们又企盼着既避免水质二次污染，又能更节能节电供水增压新设备去代替传统增压设备。

正是这种背景下，无负压给水设备开始国内较快发展起来。

一、无负压供水设备工作原理（一）给水增压系统的演变我国采用给水增压系统大致经历了三个阶段。

第一阶段是采用“储水池＋水泵＋高位水箱”方法，市政来水需要增压水先全部进入储水池，然后由定速泵加压后送至用户，高位水箱起到高低峰用水时调节作用；第二阶段采用“储水池＋变频调速水泵”方法，设定了水泵供水压力后，变频器控制下，水泵转速是随供水量变化而改变，降低转速结果是减小了功率，一定程度上节省了电耗。

这两个阶段给水设备通病，一是都有开放性储水设施，水与大气接触水质容易受到污染，二是带一定水压市政供水进入储水池后都泄至大气压，未能利用上市政供水余压，这部分未利用能量，天长日久后将是不小一笔电费。

这两个通病都是让无负压给水设备给克服了，无负压给水设备不设储水池，整套设备是密封不与大气接触，故彻底避免了水质二次污染可能；正是密闭系统，设定了供水需要水压情况下，市政水流至水泵进水口时余压可叠加为扬程利用，水泵补充设定水压与余压不足部分故是很节能。

另外，储水池一般储存数小时用水量，体积大占也较大，无负压给水设备不设储水池，故也就节省了占，这一点尤其将给水设备放室内或下室时，经济效益尤为明显。

这正是第三阶段给水增压设备——无负压给水设备能被人看好，且到迅速发展原因。

（二）无负压供水设备工作原理无负压供水设备是近年来出现的一种新型给水加压设备，其工作原理是：通过微机控制变频调速来实现恒压供水。

浅谈无负压供水方式的原理及应用

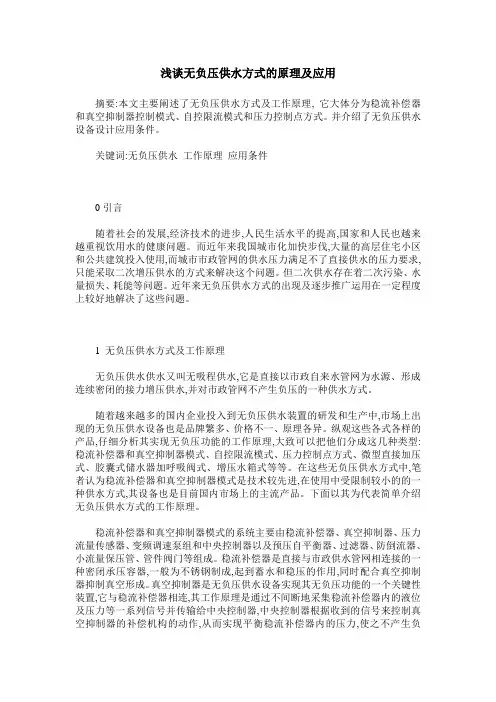

浅谈无负压供水方式的原理及应用摘要:本文主要阐述了无负压供水方式及工作原理, 它大体分为稳流补偿器和真空抑制器控制模式、自控限流模式和压力控制点方式。

并介绍了无负压供水设备设计应用条件。

关键词:无负压供水工作原理应用条件0引言随着社会的发展,经济技术的进步,人民生活水平的提高,国家和人民也越来越重视饮用水的健康问题。

而近年来我国城市化加快步伐,大量的高层住宅小区和公共建筑投入使用,而城市市政管网的供水压力满足不了直接供水的压力要求,只能采取二次增压供水的方式来解决这个问题。

但二次供水存在着二次污染、水量损失、耗能等问题。

近年来无负压供水方式的出现及逐步推广运用在一定程度上较好地解决了这些问题。

1 无负压供水方式及工作原理无负压供水供水又叫无吸程供水,它是直接以市政自来水管网为水源、形成连续密闭的接力增压供水,并对市政管网不产生负压的一种供水方式。

随着越来越多的国内企业投入到无负压供水装置的研发和生产中,市场上出现的无负压供水设备也是品牌繁多、价格不一、原理各异。

纵观这些各式各样的产品,仔细分析其实现无负压功能的工作原理,大致可以把他们分成这几种类型:稳流补偿器和真空抑制器模式、自控限流模式、压力控制点方式、微型直接加压式、胶囊式储水器加呼吸阀式、增压水箱式等等。

在这些无负压供水方式中,笔者认为稳流补偿器和真空抑制器模式是技术较先进,在使用中受限制较小的的一种供水方式,其设备也是目前国内市场上的主流产品。

下面以其为代表简单介绍无负压供水方式的工作原理。

稳流补偿器和真空抑制器模式的系统主要由稳流补偿器、真空抑制器、压力流量传感器、变频调速泵组和中央控制器以及预压自平衡器、过滤器、防倒流器、小流量保压管、管件阀门等组成。

稳流补偿器是直接与市政供水管网相连接的一种密闭承压容器,一般为不锈钢制成,起到蓄水和稳压的作用,同时配合真空抑制器抑制真空形成。

真空抑制器是无负压供水设备实现其无负压功能的一个关键性装置,它与稳流补偿器相连,其工作原理是通过不间断地采集稳流补偿器内的液位及压力等一系列信号并传输给中央控制器,中央控制器根据收到的信号来控制真空抑制器的补偿机构的动作,从而实现平衡稳流补偿器内的压力,使之不产生负压。

浅谈叠压供水技术在市政给水管网中的应用

浅谈叠压供水技术在市政给水管网中的应用摘要：文章简述了叠压供水技术，又称无负压供水技术，近年来已成为市政给水管网设计中经常使用的加压手段。

该技术通过全封闭式的增压稳流设备，经微机控制变频调速来实现恒压供水，很大程度上解决了二次供水外部污染问题。

但是，由于目前市政给水规范中，关于叠压供水仍缺乏相应的技术和产品标准，因此，在工程实践中，供水企业存在理解上的差异。

本文通过对叠压供水技术的应用原理和推广应用存在问题进行探讨，并提出相应的建议，供同行参考。

关键词：叠压供水；市政给水；供水技术1叠压供水技术的应用原理随着社会经济的发展，伴随城市供水水质标准的不断提高，城市高层建筑大量建设；受市政给水管网技术上的制约，高层建筑的供水系统基本上是采用“城市自来水———地下储水池———水泵加压———屋顶水箱———用户”的传统的“二次供水”模式。

该模式下，市政给水管网压力被极度破坏和浪费，所引发的“二次污染”问题也越来越受到全社会的关注和重视。

叠压供水技术，在日本称为“直接给水技术”，20世纪80年代就开始探讨和研究，而我国，则在20世纪90年代后期才开始认识和试用。

它是直接以市政管网为水源形成密闭连续的接力增压供水方式，充分利用市政管网本身的压力势能，保持了市政管网到终端用户水质标准的同一性，最大限度地发挥了变频调速增压补差的节能效果；同时，其负压抑制系统（即真空消除器）和稳流调节罐能配合工作，使得前端市政进水管道不会形成负压破坏，从而最大程度地减少对其他用户的供水影响。

叠压供水技术的工作原理如下：首先根据建筑物的进水点实际压力值和用水点所需的设计值设定工作压力上下区间。

设备投入运行后，市政自来水通过过滤器和防污隔断阀进入稳流调节罐，罐内的空气从负压抑制系统（即真空消除器）溢出；调节罐的水压Pw与市政供水压力相等（Pw=Pz）。

当市政供水压力Pz低于用水点所需的设计压力值P时（PzP），水泵停止运转,系统通过旁通止回阀向用户供水。

探讨无负压供水技术在市政给水管网设计中的应用

探讨无负压供水技术在市政给水管网设计中的应用【摘要】由于城市土地资源的日益紧张，高层建筑如雨后春笋般拔地而起，为房屋供水质量和供水系统的可靠性提出了更高的要求。

近年来，利用先进的自动化控制技术和通讯技术为基础，采用高性能、高节能和高环保的无负压供水技术已成为市政给水管网设计中的主要环节。

本文针对无负压给水技术在市政给水管网设计的应用措施、背景和特点分析，提出合理有效的控制措施，旨在提高无负压供水设备市场的良性发展需求。

【关键词】市政工程；无负压供水技术；管网设计近年来随着城市建设脚步的不断较快，高层建筑日益增多，二次供水设施成为自来水供水管网建设中不可缺少的一部分。

在当前的二次加压供水中，是通过水池、水箱、水管和加压泵站为基础给城市居民小区和高层建筑供水，但是随着楼层不断增高，小区供水要求不断增加，传统的供水措施和供水方法逐步无法满足城市发展需求，这就需要人们在生活中采取新的工艺和技术来满足人们用水需求。

传统的气压供水设备和变频调速供水设备在当前的社会中，不能够有效的避免水泵抽水时候对市政管网造成的负压问题，而且市政部门一般都不允许采用加压水泵从管网中直接进行抽水，需要设置一定的贮水池。

这种供水措施不但造成水资源的浪费，同时也造成建筑空间的占用。

而无负压供水技术是通过对传统二次供水技术的创新和改革，在市政管网的压力允许下直接从市政管网中取水增压，从而避免了水资源的浪费和对建筑空间的占用，做到了节能的目的。

1.市政供水现状随着城市的发展，城市生活供水二次加压泵站已经是居民小区和城市高层建筑给水中不可缺少的组成部分，这是因为目前城市给水管网局部水压不够高，还不能将水直接送到高层用户，这样就必须先将市政自来水泄至水池或水箱，然后通过二次加压泵站将水供给到用户，以保证每一个用户的用水要求。

但由于管理不善、水池、水箱缺乏定期的清洗、二次消毒措施失效以及系统本身的缺陷，造成的水质二次污染已直接影响了供水水质安全，甚至产生了严重的水质污染事故。

无负压(叠压)二次供水技术探析

无负压(叠压)二次供水技术探析摘要：由于城市建设急速发展，土地资源紧张，能源紧缺，还有对供水质量和供水系统可靠性的要求不断提高，采用高性能、高节能、高环保，能适应不同领域的无负压(叠压)供水设备成为必然趋势。

无负压(叠压)供水技术在环保、节能、节水等关键技术方面取得了突破性的进步，具有传统供水方式不可比拟的优势，是传统供水设备的替代产品；该型供水设备研制成功必然带来二次供水的革新。

本文将对无负压供水技术的工作原理、技术优势、应用技术要求及不足之处进行技术上的探讨。

关键词：无负压(叠压)供水；技术优势；系统组成；工作原理；技术要求；不足Abstract: Due to the rapid development of urban construction, the strain on the resources of land, energy shortages, there are increasing demands on water quality and water system reliability, high-performance, high energy saving, environmental protection, and it can adapt to different areas of non-negative pressure (stack pressure) water supply facilities become an inevitable trend. This article discussed no negative pressure water technology works, and technical advantages, the application of technical requirements and the inadequacies of the technical.Key words: negative pressure (overlying) water; technical advantages; system components; works; technical requirements; lack一、无负压(叠压)供水的技术优势随着城镇化水平的快速发展，城市人口急剧增加，建筑楼层不断的加高，现有城市一次供水管网的供水压力日显不足，大部分地区普遍存在着用水高峰期高层供水压力过低，造成高层用户用水困难。

浅谈箱式(无负压)叠压供水设备运行说明

浅谈箱式（无负压）叠压供水设备运行说明通过无负压装置和在总出水管上的压力传感器，每时每刻对市政管网和用户管网的压力流量进行检测，并将数据传递到控制柜。

控制柜对数据进行分析，即时指挥无负压和水泵进行动作，不但实现自动化控制，而且保证不会对市政管网产生负压。

当市政管网的压力和流量都能满足用户需求是，控制柜就使水泵处于休眠状态，市政管网的水直接由旁通直管供给用户使用，这时相对传统的二次加压供水就实现100%节能。

当市政管网压力不足而流量充足时，控制柜则启动水泵，在市政管网原有的压力基础上，水泵实行变频运行，叠压供水，差多少补多少，充分利用自来水管网原有压力，最大程度地在满足用户供水同时节约能源。

当市政管网压力和流量都不能满足用户需求时，控制柜则通过无负压设备自动关闭市政进水，水泵自动切换到水箱取水加压供给用户使用，既保证了不对市政管网产生负压，又能满足用户用水要求。

选用无负压装置，当市政管网压力降至设定负压值时，无负压装置就自动关闭，水泵就不从市政管网里面抽取，保证不对市政管网产生负压。

同时水泵改为从水箱里面取水加压，由于水箱设计原则是至少满足周围用户一个小时的用水量，所以即使在市政管网压力不足或者出现突发事件造成市政供水不正常时，错过用水高峰期，缓冲突发事故时间，保证居民的正常用水量要求。

相对于罐式无负压供水设备，当市政管网压力降到设定负压值时，气压罐很快就会产生真空，真空抑制器探测到真空后就会自动切断市政进水管网，造成中断供水，或通过变频控制柜降低水泵转速来避免负压产生，这样虽然不会造成中断供水，但是只能市政管网供给多少水，再供给用户多少，还是没有满足用户需水要求；其原因就是压力罐是一个压力容器，不可能使水箱具备储存整个小区用水量的功能。

水箱正好在市政供水和用户需水发生矛盾时，作为一个缓冲区域发挥其调节作用。

罐式无负压适合用在市政管网压力和流量比较稳定的地区（比如离自来水厂比较近的区域）使用起来效果比较理想，而且占地面积小，设备投资成本低。

浅谈无负压供水方式

浅谈无负压供水方式【摘要】介绍了无负压供水设备原理，无负压供水形式，无负压供水有点及无负压供水方式的应用范围。

【关键词】二次加压供水；无负压供水；无负压应用随着中国城市化的进程，越来越多的城市出现高层、超高层建筑，城市生活供水二次加压泵站已经是居民小区和城市高层建筑给水中不可缺少的组成部分。

目前国内二次加压供水模式主要有以下几种：比较老的建筑或生活小区一般采用地下水池加高位水箱的模式，比较新的建筑或生活小区一般采用气压给水或变频恒压给水模式。

但以上几种供水模式中存在出厂水经管网输送到用户尤其是高层楼的用户水质二次污染严重。

针对水质二次污染问题，现在越来越多新建建筑采用叠压（无负压）给水模式，此模式供水设备可直接与市政管网串联，可充分利用管网余压，节能效果显著，同时彻底杜绝了水质的二次污染问题。

1.无负压供水及无负压供水设备无负压是通过对自来水进水的流量、压力及用水的流量、压力双向多变量自动稳流平衡来实现。

无负压给水设备是直接利用自来水管网压力的一种叠压式供水方式，卫生、节能、综合投资小。

安装调试后，自来水管网的水首先进入稳流补偿器，并通过真空抑制器将罐内的空气自动排除。

当安装在设备出口的压力传感器检测到自来水管网压力满足供水要求时，系统不经过加压泵直接供给；当自来水管网压力不能满足供水要求时，检测压力差额，由加压泵差多少、补多少；当自来水管网水量不足时，空气由真空抑制器进入稳流补偿器破坏罐内真空，即可自动抽取稳流补偿器内的水供给，并且管网内不产生负压。

2.无负压供水的组成无负压供水主要由无负压流量控制器、双向补偿器、能量存储器、稳压补偿罐、无负压控制柜、泵组、过滤器、倒流防止器等组成。

2.1 无负压流量控制器无负压控制器时刻监测控制市政管网及补偿罐中的压力，当自来水压力不足时，无负压控制器开始工作，保证市政管网的水压不受影响，不仅保证了用户用水的安全稳定，同时确保了市政管网压力的稳定。

2.2 双向补偿装置储能与释放调节装置双向补偿可自动对自来水管网进行持续水量补偿，还可以对用户管网起到稳压补偿的作用，确保该设备对自来水管网不产生负压。

谈建筑给排水设计中的无负压供水

谈建筑给排水设计中的无负压供水摘要:无负压(无吸程)管网给水设备作为一种比普通变频调速给水设备更节能节电,又能避免自来水水质二次污染的给水增压新设备。

本文结合某小区无负压供水设备应用实例,简述了无负压方案与传统设计方案优缺点对比,得出无负压供水设备具有卫生无污染、设备管理方便简单、不浪费能源、技术含量高等优点,以供同行探讨。

关键词：建筑给排水; 无负压供水; 应用引言：无负压供水系统是在传统恒压供水系统的基础上发展起来的一种新型供水方式。

也是国家重点推广的高科技产品,无负压给水设备是直接串联到市政给水管网或原有管网上加压,有效利用原有管网压力达到节能的目的而对市政给水管网或有压管网不产生负压,能稳定和调节流量的给水设备,由水泵、稳流补偿器、真空抑制器、控制柜、控制仪表、管道及阀门组成。

就现在,无论是设计者、还是房地产开发商,在讨论设置或改造增压给水设备时,往往都会先想到是否可以采用管网叠压式(无负压)给水设备。

1.节水在建筑给水排水设计中的应用1.1多高层建筑中应充分利用市政给水管网的供水压力在多高层建筑中（多高层建筑是指五层及五层以上建筑），城市管网水压难以完全满足其供水要求，在以往的工程设计中，将市政给水管直接引入地下贮水池，再由水泵提升到水箱后供水，这样就白白浪费了市政给水管网的自由水头，极不经济，因此应根据市政管网提供的水压（或在接口处接压力表测出水压），来确定市政管网的水压能满足一至几层的供水要求，然后进行分区。

另对低层的住宅楼，若夜间水能上到楼顶，而白天高峰期水不能到达顶部几层时，则应优先选用仅设屋顶水箱的供水方式，这样即能市政水在夜间贮在屋顶水箱，又能保证白天用水高峰时的流量和压力。

但对小高屋建筑来说，城市水压仅能保证n层以下用水，那么可分区供水，n层以上由市政管网——直接入网叠压式变频给水设备——用水点（该地自来水公司许可的条件下）；或n层以上由市政管网——水池——水泵——水箱——用水点或n层以上由市政管网——水池——变频给水设备——用水点这样充分利用了市政管网的可用水头，起到了节能的效果。

叠压供水技术在市政给水管网中的应用探讨

叠压供水技术在市政给水管网中的应用探讨【摘要】本文主要分析了叠压供水技术在当前我国的市政给水管网系统施工中的实际应用问题。

文章首先概述了叠压供水技术的应用，分析了其主要的应用优势，继而指出了在我国目前的市政给水管网中，叠压供水技术的应用推广过程中存在的问题，最后就提高叠压供水技术的应用水平，促使其得到更进一步的应用与推广提出了一些建议和看法，以供参考。

【关键词】叠压供水技术；市政工程；给水管网；应用问题所谓叠压供水技术，也可以称之为无负压供水技术，是近几年我国市政给水管网系统的设计施工中较为常用的供水技术，这种供水技术具有经济节能、安全卫生、经济方便等诸多优点，很好的解决了传统给水管网系统应用中的水资源二次污染问题，极大的提高了城市居民的用水质量，是一个非常值得大力推广的供水加压技术。

但是由于我国相关部门对于叠压供水技术的使用规范与相关制度要求还不够完善，使得叠压供水技术在实际应用中存在着一定的问题，影响到叠压供水技术的大力推广与应用。

以下本文中就来对叠压供水技术在市政给水管网中的具体应用情况进行探讨分析。

1.叠压供水技术的应用概述在我国的城市建设发展中，传统的市政给水管网主要是利用水泵加压的方式将自来水由地下抽入建筑屋顶的水箱中，再由水箱分散到各家各户中去，这种供水方式很好的解决了高层建筑的供水问题，但同时也使得水资源遭受了二次污染，屋顶水箱在长期使用中会滋生一些有害物质，造成水体污染。

随着人们对生活品质要求不断提升，如何解决给水管网系统中的二次污染问题就成为了社会关注的市政工程焦点问题。

而叠压供水技术的研发与应用很好的解决了这一难题，这是一种直接给水技术，并不经过水箱的存储而是采用全封闭式的管网系统，减少了氯离子的挥发，防止水源中滋生细菌或藻类生物，因而有效的避免了水体的二次污染。

事实上，采用叠压供水技术来改进市政给水管网系统的性能不但能够防止水源的二次污染，而且还具备很多其他的优越性。

如：采用叠压供水技术能够利用先进的变频技术实现自动化的供水设备，使其可以根据需求自动加压，将用户的用水管网与市政供水管网直接连接在一起，实现了不产生负压且能高效利用余压的供水系统，极大的降低了供水设备的能耗，提高了能源的利用率，实现了节能效应。

烟台市对管网叠压无负压供水设备应用的探讨

烟台市对管网叠压无负压供水设备应用的探讨杨军(烟台市供水科研设计院,山东烟台264000)[摘要]管网叠压供水设备是目前唯一同时具备节能与环保两大优点的二次供水设备。

我们应当在符合地方标准规定的设计使用条件下,确保城市整体供水安全的前提下,大力推广应用管网叠压供水设备,为建设节能、环保型社会贡献力量。

[关键词]管网叠压供水设备;节能;提高水质;应用条件1设备应用的背景管网叠压供水设备于2002年被建设部(建科函[2002]84号)文件定为科技成果推广项目。

管网叠压供水设备是二次供水设备的一种新技术,和传统的二次供水设备相比,最大的区别在于设备吸水方式的改变,设备不是设置断流水箱间接吸水,而是直接与市政供水管网连接,并能利用部分市政公共供水管网的压力叠压供水。

由于这种设备具有非常明显的优点,因此市场前景广阔。

这种设备从上个世纪末开始在我国出现,由于大家对这种新技术不甚了解,加上这种设备的应用又和国务院《城市供水条例》、卫生部《二次供水设施卫生规范》等有关法规、规范不符,而且尚无这类设备和工程技术的国家、行业和地方标准,所以在全国范围内有不少人对这种新设备持怀疑态度,尤其是供水企业普遍担忧,甚至有抵触情绪,因此当时这类设备在我国各个城市基本处于禁用状态。

为了推动管网叠压供水设备这一新技术、新设备在烟台市二次供水设施建设和改造中的推广和安全使用,我们组织了对管网叠压供水设备应用的研究。

烟台市自来水供水设备公司对该设备进行了研发,目前刚进入运行探索阶段。

2设备应用的概况从2005年开始,烟台市供水设计部门组织专家围绕着管网叠压供水设备的性能、结构、组成形式和技术特点以及结合烟台市城市供水实际,对安全使用此类设备的条件进行了研究。

通过研究和应用,一是对管网叠压供水设备有了较深入地了解,对此类设备的技术改进提出了意见和建议,对其发展、完善起到了促进作用;二是针对管网叠压供水设备的技术特点,提出了管网叠压供水方式的设计条件和设备条件,以保证安全稳定供水。

无负压供水技术若干问题探讨

无负压供水技术若干问题探讨管网叠压供水设备是在变频恒压供水设备上发展起来的，主要由稳流补偿器、水泵、智能控制系统等组成。

管网叠压供水设备系统见图1。

1.无负压供水系统设备作用分析为了减小直接抽吸对市政供水的影响，一般应在设备入口管道上串接了一个承压贮水容器。

主要起缓冲作用（动态补偿作用）的水罐称为缓冲罐；平时无动态缓冲作用仅在市政管无水压时才起备用水源作用的水罐称为水源罐。

配套缓冲罐的接力增压设备与配套水源罐的接力增压设备运行原理有一定差异，下面分别予以说明。

2.1 配套缓冲罐的设备成套设备一般由缓冲罐、水泵机组、气压罐控制柜及控制仪表组成。

缓冲罐即可串接使用，也可并接使用（进出水为同一管道，作为分支与市政管路相接）。

（2）水泵机组：选用本公司具有非过载特性的水泵，其工作特性可以适应水源的较大范围内的压力变化，不会产生过载现象。

（3）气压罐：其作用与通常2 次增压供水设备中的气压罐相同，本系列标准产品采用的隔膜式微型气压罐，主要利用其保压功能，有利于设备的智能化自动节能控制。

（4）变频控制柜：可采用全变频控制系统，即所有水泵均采用变频调速拖动，也可采用部分变频控制系统（样本标准产品只有1 台泵为变频调速拖动）。

（5）旁通管路：如果市政供水平时能够满足水压要求，仅在供水高峰时压力不足，可加载旁通管路，可使市政下拉供水与增压供水实现自动切换运行。

①当市政管网高压时，设备处于停机状态，市政水源过缓冲罐、旁通管路直接向用户管网供水。

②当市政管网欠压时，设备自动启动，在原有水压基础上变频调速增压（恒压）供水，由于是按"差多少，补多少"的原则增压，所以在全流量范围即满足了用户恒压供水的需求，同时又实现了高效节能运行。

运行过程中密闭的缓冲罐相当一段管路，新鲜卫生的自来水不断流过水源罐，不会遭受外界污染。

③设备运行中，缓冲罐部分容积为压缩空气（其压力与市政水压相同），因而贮存了一定压力势能，靠此贮能可大大减缓各种冲击对市政水源的影响，同时对市政供水具有动态的削峰补偿作用。

无负压压力叠加供水设备的原理、特点及应用
