粉尘仪使用手册
CCZ-1000全自动粉尘检测仪说明书
CCZ1000直读式粉尘浓度测量仪管理规定及操作规程一、管理规定我矿使用的直读式粉尘浓度测量仪是型号为CCZ1000，是以红外光吸收法原理，通过测量时光电压值的变化来测量环境空气中浮游粉尘浓度的仪器。
为保证该仪器的正常使用及保养，特制定以下规定。
1、该仪器使用前要与所管人员进行联系，确认可携带入井后方可带入井下进行粉尘检测。
2、携带入井后的使用，要轻拿轻放，切忌磕碰，仪器本体要时刻向上。
由于井下空气潮湿，测量完毕后要及时将仪器收入皮箱内。
3、检测完毕带回地面后，要及时将仪器擦拭干净，放置在专用泡沫盒内装入纸箱。
4、检测的数据要及时打印，并汇总整理，以备后期查阅。
5、如果仪器长期不使用，应每一个月进行一次保护性充电，以免电池长期不用而损坏。
6、该仪器应交回仪器公司进行检定和校准，校准周期为1年。
二、操作规程1、安装与调整粉尘浓度测量仪属于便携式仪器，适用于煤矿井下作业环境中进行现场快速准确测定粉尘浓度，并直接显示读数，测量时将仪器安装在三角支架上固定使用，采样头迎着风流方向。
2、使用与操作○1首先将测量仪用配套的充电器进行充电，充电时间一般在12小时最佳。
○2测量仪根据选用采样头的不同分别进行总粉尘浓度和呼吸性粉尘浓度测量，测量总粉尘浓度时选用全尘采样头，测量呼吸性粉尘时选用呼吸性粉尘采样头，采样时应安装在仪器的采样头连接器上，使之与采样器紧密连接，不漏气，不松动。
在使用呼尘采样头时，在安装前应先在采样头内的冲击板上涂上硅脂，然后在安装。
○3将装有滤膜的滤膜夹插入滤膜插孔，并扭紧滤膜夹固定旋钮，使滤膜夹固定。
○4打开测量仪右侧的电源“开关”键，仪器进入开机菜单状态，按“选择”键进行上下翻动。
○4选择“时间设定”，进行测尘时间的确定，默认是1分钟。
确定测尘时间后，返回开机界面，选择“采样测量”，提示“请确认插入滤膜，按‘确认’开始测量”。
按“确认”后提示“检测中：请等待（第一次）”黑点为进度状态，正常后驱动采样泵工作，提示“粉尘采样中，倒计时”，倒计时完成后得到当前粉尘浓度，按“确认”键存储。
DUSTMATE粉尘检测仪说明书
Dustmate 粉尘检测仪操作手册（青岛溯源环保设备有限公司提供）DUSTMATE 按键区快速参考按键功能[ON] 打开电源退出编辑[RESET]查看电池状况和位置[EDIT] 选择DUSTMA TE编辑器选择一项操作或确认回复[ENTER] 确认在编辑过程中的变化值[START] 开始或停止采样清除记忆[STOP] 检查存储的结果清除在编辑中的值[ ] 增加值按YES确认[ ] 降低值按NO确认[NEXT] 进入下一个项目或显示内容Dustmate和基于Windows的AirQ软件3 AirQ软件和AirQ-Lite软件的安装 3 DUSTMA TE的使用3 DUSTMA TE编辑器 4 用AirQ进行编辑9 DUSTMA TE采样模式9 用AirQ进行远程采样10 用DUSTMA TE采样—它是如何工作的10加载存储的结果12 使用条形码读入器12 日常维护13附录A—记录时间的表格16附录B—技术规格17 附录C—颗粒尺寸规定18Dustmate和用于视窗的AirQ软件DUSTMA TE检测仪装有基于Windows的Air-Lite软件。
这就可以使得在DUSTMA TE记忆中所存储的结果在完成采样后加载到计算机上。
Turnkey仪器公司免费给所有的环境检测装置提供AirQ-Lite软件，只须少许的费用，该软件便可以升级到AirQ的版本。
AirQ软件被用来对一系列环境传感器进行收集、管理和显示数据，不管是单独的传感器还是实时地被连接到传感器网络上。
该传感器可用来对一系列环境量如空气中的颗粒，工作间中的灰尘，空气中的纤维，VOC和污染性气体进行测量。
气象信号也可被记录下来作为用于确定污染源的一项辅助措施。
例如，在屏幕上将建立生动的污染范围，根据风的方向起污染物质将在极线图上描绘出来。
AirQ软件提供全面的超文本连接的在线帮助，点击屏幕上带有蓝色问号的按钮将自动打开相关的帮助网页。
AirQ可在Window 3.1(16位)或Windows95(32位)的平台上进行操作。
粉尘仪说明书
粉尘仪说明书第一部分：产品简介一、产品概述粉尘仪是一种测量空气中粉尘浓度的仪器，主要用于工业环境中对粉尘的监测和控制。
本仪器采用先进的光学原理和颗粒物测量技术，能够准确测量空气中的粉尘颗粒物浓度，并提供实时的数据显示。
该仪器具有测量精度高、操作简便、实时监测等特点，是企业和环保部门进行室内和室外空气质量监测的重要工具。
二、产品特点1. 高精度测量：粉尘仪采用先进的光学传感器和颗粒物测量技术，能够实时监测空气中的粉尘浓度，测量精度高，数据准确可靠。
2. 多功能显示：仪器配备大屏幕液晶显示屏，可以同时显示当前粉尘浓度、最高值、平均值等数据，方便用户进行数据分析和判断。
3. 实时报警功能：当粉尘浓度超过设定的报警阈值时，仪器会发出声光报警信号，提醒用户采取相应的措施，确保工作环境的安全。
4. 可编程功能：粉尘仪可根据用户的需求进行灵活的参数设置，包括采样时间间隔、报警阈值等，以满足不同工作环境的要求。
5. 数据记录与导出：仪器内置数据存储功能，可以记录并保存多组测量数据，并支持通过USB接口将数据导出到电脑进行进一步分析处理。
第二部分：操作指南一、仪器启动和关闭1. 按下电源按钮启动粉尘仪，仪器将进行开机自检，待仪器自检完成后，显示屏上将显示当前粉尘浓度为0。
2. 长按电源按钮可关闭仪器，确认关闭前请保存已测量的数据。
二、测量操作1. 将粉尘仪放置在待测区域，确保仪器的探测头完全暴露在空气中。
2. 按下“开始测量”按钮，仪器将开始实时测量粉尘浓度，并将结果显示在屏幕上。
3. 在测量过程中，可以通过“最大值”键查看最大浓度值、“平均值”键查看测量时间段内的平均浓度值。
三、报警设置1. 进入设置界面，按住“设置”按钮3秒，进入报警设置。
2. 可通过向上和向下按钮设置报警阈值，确认设置后按“确定”按钮保存设置。
四、数据导出1. 使用USB数据线将粉尘仪和电脑连接。
2. 在电脑上打开数据导出软件，并选择相应的连接端口。

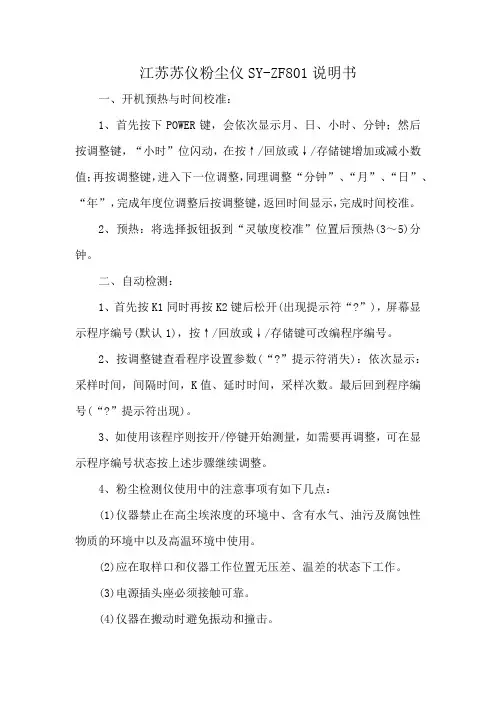

江苏苏仪粉尘仪SY-ZF801说明书
江苏苏仪粉尘仪SY-ZF801说明书
一、开机预热与时间校准：
1、首先按下POWER键，会依次显示月、日、小时、分钟；然后按调整键，“小时”位闪动，在按↑/回放或↓/存储键增加或减小数值；再按调整键，进入下一位调整，同理调整“分钟”、“月”、“日”、“年”，完成年度位调整后按调整键，返回时间显示，完成时间校准。
2、预热：将选择扳钮扳到“灵敏度校准”位置后预热(3～5)分钟。
二、自动检测：
1、首先按K1同时再按K2键后松开(出现提示符“?”)，屏幕显示程序编号(默认1)，按↑/回放或↓/存储键可改编程序编号。
2、按调整键查看程序设置参数(“?”提示符消失)：依次显示：采样时间，间隔时间，K值、延时时间，采样次数。
最后回到程序编号(“?”提示符出现)。
3、如使用该程序则按开/停键开始测量，如需要再调整，可在显示程序编号状态按上述步骤继续调整。
4、粉尘检测仪使用中的注意事项有如下几点：
(1)仪器禁止在高尘埃浓度的环境中、含有水气、油污及腐蚀性物质的环境中以及高温环境中使用。
(2)应在取样口和仪器工作位置无压差、温差的状态下工作。
(3)电源插头座必须接触可靠。
(4)仪器在搬动时避免振动和撞击。
(5)本仪器不适用需要防爆的场合。

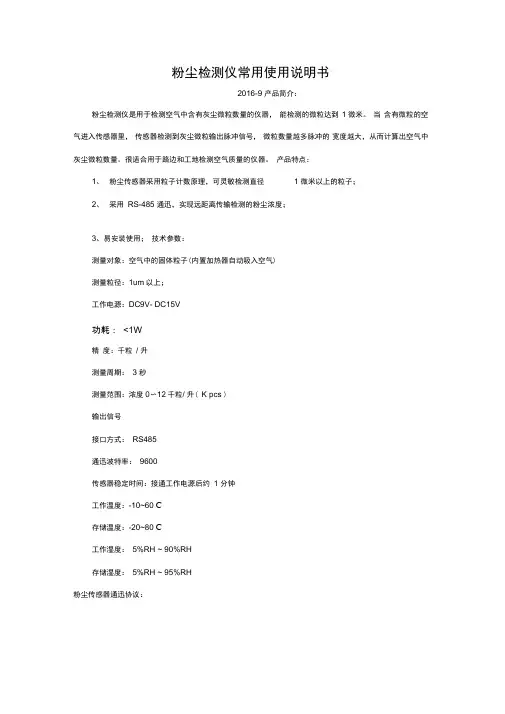

粉尘检测仪常用使用说明书
粉尘检测仪常用使用说明书
2016-9 产品简介：
粉尘检测仪是用于检测空气中含有灰尘微粒数量的仪器，能检测的微粒达到1微米。
当含有微粒的空气进入传感器里，传感器检测到灰尘微粒输出脉冲信号，微粒数量越多脉冲的宽度越大，从而计算出空气中灰尘微粒数量。
很适合用于路边和工地检测空气质量的仪器。
产品特点：
1、粉尘传感器采用粒子计数原理，可灵敏检测直径 1 微米以上的粒子；
2、采用RS-485 通迅，实现远距离传输检测的粉尘浓度；
3、易安装使用；技术参数：
测量对象：空气中的固体粒子(内置加热器自动吸入空气)
测量粒径：1um以上；
工作电源：DC9V- DC15V
功耗：<1W
精度：千粒/ 升
测量周期：3 秒
测量范围：浓度0〜12千粒/ 升( K pcs )
输出信号
接口方式：RS485
通迅波特率：9600
传感器稳定时间：接通工作电源后约1 分钟
工作温度：-10~60 C
存储温度：-20~80 C
工作湿度：5%RH ~ 90%RH
存储湿度：5%RH ~ 95%RH
粉尘传感器通迅协议：
0x18 0x03 0x01 0x01 0x1d ;
2、主机-> 从机重新采集粉尘数据（时间和粉尘计数器清零）;
0x18 0x03 0x02 0x01 0x1e ；
2、从机-> 主机发送粉尘传感器数据；
）0xxx （小数）0xxx
0x18 0x03 0xxx（整数。
LD-C微电脑激光粉尘仪操作手册
LD-C微电脑激光粉尘仪操作手册————————————————————————————————作者：————————————————————————————————日期：京制号微电脑激光粉尘仪LD -3C (B） LD-3C(BR）操作手册简易操作指南（标准测量)1、测量-校准切换钮置于“测量”位置，模式选择按钮置于“1M”位置。
2、仪器电源开关置于“开”位置（显示器将依次显示日期、时间、校准用X值，最终显示为校准X值），预热3分钟。
3、按K键调入默认K值〔若使用校准用K值，不必进行此步〕；若需调整按调整键后用↑或↓键调至所需K值，按调整键确认。
4、打开采气口盖。
5、按开/停键开始测量,1分钟后自动停止，并显示测量值（左侧小表值×10×K=右侧大表值）。
6、按存储键存储测量值〔显示屏数据闪动一下〕；7、若无需改变K值重复步骤5继续测量。
充电说明：·如显示屏出现“❤”提示符，表示电池电压低，应充电后再使用。
·充电时请于开机状态将模式选择按钮旋到“充电”位置，连接随机配套的充电器充电，充电时间约5.5小时（充满后自动停止并声光报警提示）。
·仪器无论使用与否，必须定期充电，充电周期不得超过2个月！·显示屏提示符说明一览表序号显示标识说明1 开/停表示正在测量。
2 充电表示正在充电。
3 低❤表示电池电压低〈仍可继续使用〉，应该充电。
当有声光报警时，必须给仪器充电’否则无法使用。
4 ▶报警表示工作在测量报警模式。
5 ▶调整表示进入参数可调状态，参考相关章节调整相扭参数值。
6 ▶×10 表示工作在×10状态（量程扩展10倍）目录1概述 (1)2产品功能及主要技术特点 (1)3主要技术指标 (2)4 产品安装及电源连接 (3)5操作方法 (3)5.1 各部的名称及功能 (3)5.2 基本操作步骤 (5)5.3 时间校准 (5)5.4 电池电量检查与充电 (5)5.5 测量校准 (6)5.6 选择工作模式 (7)5.7 确认或预置X值及浓度测量 (8)5.8 数据回放 (8)5.9 定时采样 (9)5.10 打印 (9)5.11报警模式与报警阈值设定 (10)5.12 数据通讯 (11)6 调整说明及注意事项 (11)7 维护方法 (11)8 附加；功能（在线应角） (12)9 常见故障处理 (13)10. 售后服务与配件 (14)附录1通讯软件简易操作指南 (15)附录2汉字微打操作说明 (18)一、概述LD-3C(B)型微电脑激光粉尘仪是以激光为光源的光散射式快速测定仪。
粉尘颗粒测试仪使用方法说明书
粉尘颗粒测试仪使用方法说明书一、前言粉尘颗粒测试仪是一种用于检测空气中粉尘颗粒浓度的设备，广泛应用于工业、医疗、环境等领域。
本说明书旨在向用户提供粉尘颗粒测试仪的正确使用方法，以确保测试结果准确可靠。
二、设备介绍1. 外观描述粉尘颗粒测试仪外观小巧轻便，呈方形设计，便于携带和操作。
仪器正面有大尺寸液晶显示屏，背部设有操作按钮和充电接口。
2. 功能介绍粉尘颗粒测试仪具有以下核心功能：- 实时监测：仪器能够实时监测空气中的粉尘颗粒浓度。
- 数据记录：仪器自动记录测试数据，并支持通过USB接口导出。
- 报表生成：仪器可以根据测试数据生成详细的测试报告。
- 报警功能：当粉尘颗粒浓度超过设定阈值时，仪器会发出警报提醒用户。
三、使用步骤1. 准备工作a) 确保仪器已充电完毕，电量充足。
b) 检查仪器传感器是否干净无杂质，如有污物应及时清理。
2. 开机与设置a) 按下仪器背部的电源按钮，待仪器启动并进入待机状态。
b) 按照仪器显示屏上的提示，设置相关参数，如采样时间间隔、报警阈值等。
3. 进行测试a) 将仪器稳定放置在希望测试的位置。
b) 按下仪器正面的测试按钮，开始进行测量。
仪器将自动采集数据并显示在屏幕上。
c) 测试完成后，仪器将自动停止测量并显示测试结果。
四、数据处理与导出1. 数据处理仪器可以通过内部算法对测试数据进行处理，如计算平均值、最大值、最小值等。
用户可以通过仪器菜单栏中的相关选项进行设置和查看。
2. 数据导出a) 将仪器连接至计算机，使用USB线缆将其连接。
b) 打开计算机上的数据导出软件，并按照提示将测试数据导出到计算机中。
c) 用户可将导出的数据用于生成详细的测试报告，或进行进一步的数据分析。
五、注意事项1. 使用环境粉尘颗粒测试仪适用于室内和室外环境的测试。
在测试过程中，要注意避免水、油、化学品等物质进入仪器，以避免影响测试准确性。
2. 保养与维修定期检查仪器传感器的清洁程度，并定期进行校准和维护。
LA-950 粉尘测试仪用户手册说明书
SETUP OF AUTOMATIC DRY MEASUREMENTPARTICA LA-950 WITH POWDERJETThe measurement procedure for dry analysis can be automated to improve operation speed, repeatability, and improve data quality. Some manual testing will usually be necessary to identify optimum measurement conditions for a particular sample. From that point forward, automated analysis will make further testing much easier. The following procedure lists the conditions necessary to automate this analysis sequence.Analytical test methodApplicable instruments: Partica LA-950 with PowderJet Dry FeederSet the following conditions:•Sample Information tab: enter sample name, material, etc.•Calculation tab: select refractive index, fixed value, and graph settings that are appropriate for the material being tested•Measurement tabo Data acquisition times (Sample)LD: 1000 (this may be extended if you wish to measure alarger amount of sample)o Data acquisition times (Blank)LD: 5000o Alignment before measurement: No•System tabo Sample PreparationFeeder: AutoAuto Setting: 2Manual Setting: set feeder speed to a reasonable value formaterial. Default 120Air: Higho Automatic Measurement ConditionsStop condition: Check all itemsOperating condition: Check Vacuum and AirMeasurement condition (for normal/large amount of sample)•Preset Acquisition T%: Yes•Max T%: Set for the concentration range that isappropriate for the sample. A default setting for Max T%would be 95-98%•Min T%: Set for the concentration range that isappropriate for the sample. A default setting for Min T%would be at least 3% less than Max T%; 92-95%•Triggered measurement: No•Self Finishing Measurement when sample is empty: Yeso Setting T%: 99.5%Measurement condition (triggered for small amount of sample)•Preset Acquisition T%: No•Triggered Measurement: Yeso Intensity Level: Current blank intensity plus 10-20 (Check the current blank level value and add10-20 points. If the value is too high,measurement won't start. If value is too low,measurement will start even without sufficientsample flow, giving poor repeatability).o Sensor No.: Depending on the approximate sizeof the sample, make the following selections:Larger than 400µm: 580-400µm: 2410-80 µm: 41Less than 10µm: 64o Waiting sampling times: 0Save the conditions above as a condition file.Navigator Settings: Set up the following Navigator sequence programGo to Navigator>Edit sequence and enter a name for the sequence.From drop down list choose “LA Dry Command”, then make the following selections:1. Condition setting> (select the name of your condition file)2.Vacuum > on3.Alignment4.Blank5.Air > Current Setting > on6.Feeder > Current Setting > on7.Measurement8.StopSave the sequence and click OKGo to Navigator>Edit Navigator list – select the sequence you just created Procedure:1.Add an appropriate amount of sample inside the feeder chute.2.Press "Auto Measurement" button to execute automatic measurement3.Save data (or use AutoSave function)4.Manually start vacuum and brush any material left on the chute into the cell.Copyright 2005, Horiba Instruments, Inc.For further information on this document or our products, please contact:Horiba Instruments, Inc.17671 Armstrong Ave.Irvine, CA 92614 USA(949) 250-4811。
粉尘颗粒分析仪使用方法说明书
粉尘颗粒分析仪使用方法说明书使用方法说明书一、使用前准备1. 安装：确保粉尘颗粒分析仪已正确安装在稳定的工作台上，且电源线已插入电源插座。
2. 校准：在使用粉尘颗粒分析仪之前，需要先进行校准。
校准包括仪器校零和校正传感器读数两个步骤。
二、校准1. 仪器校零：a) 打开仪器前盖，检查传感器是否完好无损。
b) 确保环境空气干燥无尘，并调整仪器底部的开关，使其进入校零模式。
c) 等待仪器完成校准，校准完成后，屏幕上的指示灯将变为绿色。
d) 关闭仪器前盖。
2. 校正传感器读数：a) 确保校零完成后仪器处于正常工作状态。
b) 选择适当的粉尘颗粒标准样品，将其放入仪器的取样室。
c) 按下仪器上的校正按钮，仪器将自动对标准样品进行校正，并显示校正结果。
d) 根据校正结果调整仪器的读数，直到显示屏上的数值与标准样品一致。
e) 关闭仪器。
三、使用1. 开机：a) 按下仪器上的电源按钮，等待仪器启动。
b) 启动完成后，仪器的屏幕将显示当前颗粒浓度。
2. 设置参数：a) 仪器启动后，按下菜单按钮进入设置界面。
b) 使用仪器上的调节按钮，在设置界面中选择所需参数，如测量时间、报警阈值等。
c) 完成参数设置后，按下确认按钮保存并退出设置界面。
3. 测量：a) 将待测样品放入取样室中，并关闭取样室门。
b) 按下测量按钮开始测量。
c) 仪器将根据设定参数进行测量，并显示实时测量结果。
d) 测量完成后，仪器会自动停止测量，并显示最终结果。
4. 数据存储：a) 仪器可将测量结果存储在内部存储器中，也可通过USB接口将数据导出至计算机。
b) 如需存储数据，按下存储按钮，仪器将保存当前测量结果。
c) 如需导出数据，将仪器与计算机连接，并按照仪器和计算机之间的数据传输协议进行操作。
5. 关机：a) 按下仪器上的关机按钮，等待仪器关闭。
b) 关机完成后，拔出电源线。
四、维护与保养1. 清洁：a) 使用干净的软布轻拭仪器表面，去除粉尘和污渍。
ZHCCHZ-1000型全自动粉尘测定仪用户说明书
ZHCCHZ-1000型全自动粉尘测定仪产品使用说明书感谢您选购本产品！为了保证安全并获得最佳效能，安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。
一、概述ZHCCHZ-1000全自动粉尘测定仪是根据《Q/320581ESD001-2005全自动粉尘测定仪企业标准》、《MT162-1997直读式粉尘浓度测量仪表通用技术条件》和《JJG08-96矿用直读式粉尘浓度测量仪表计量检测规程》新设计制造的用于测定环境空气中粉尘浓度的仪器，适用于工矿企业检测煤尘和其它粉尘的快速检测。
该仪器采用先进微机技术，由中央处理器处理。
对采集的各种数据处理快，抗干扰能力强，大大提高了仪器的精度，并能随机记录前50次历史测试记录，并可跟计算机联接，对数据进行集中处理、打印等。
仪器由全中文显示屏，高性能抽气泵、自动时间、粉尘浓度检测电路、欠压保护显示，安全电源等组成。
该仪器配有分级粉尘捕集器，能采集到呼吸性粉尘浓度，其分离效率达到国际公认的“BMRC”曲线标准，仪器还能自动采样和手动采样。
手动采样器按照新颁布的《工作场所有害因素职业接触限值（GBZ2-2002）标准》，呼吸性粉尘的时间加权平均容许浓度（PC-TWA）要求，该仪器采用ibI（150℃）等级安全型防爆结构，特别适用于煤矿井下及其它含有爆炸危险性气体的作业场所使用。
二、型号及命名：根据MT/T154.10–1996命名，示例如下：三、主要技术指标1.测定仪粉尘浓度测量范围：（0—1000）mg/m32.测定仪粉尘浓度测量误差为：≤±10%3.测定仪稳定性相对误差：±2.5℅4.采样范围：呼吸性粉尘，全尘5.采样流量为：2L/min6.采样流量误差：≤±2.5%四、各功能键介绍1.“选择”键：选择设定机器工作状态，设定参数。
2.“+”“－”键：修改各种参数及搜索数据。
3.“确认”键：对“日期”、“时间”、“数据查询”、“手动测试”等项功能进行确认。
煤矿防爆CCHG-1000粉尘仪使用说明书
CCHG1000直读式粉尘浓度测量仪使用说明书青岛精诚仪器仪表有限公司目录1. 概述 (1)2. 型号及主要技术指标 (1)3. 结构特征及工作原理 (2)4.安装及调整 (3)5. 使用及操作 (3)6. 故障分析与排除 (4)7. 注意事项及保养 (4)8. 包装及标志 (5)9. 运输﹑贮存 (5)10. 开箱及检查 (5)11. 售后服务 (5)2警告: 1.严禁改变本安电路和本安电路有关的元器件型号、规格和参数!2.严禁使用本说明书规定以外的电池!3.严禁在井下充电!CCHG1000直读式粉尘浓度测量仪使用说明书本说明书按GB/T9969-2008工业产品使用说明书总则的规定编写1、概述CCHG1000直读式粉尘浓度测量仪（以下简称测量仪）是以红外光吸收法原理,一种用于测定环境空气中浮游粉尘浓度的仪器。
该仪器根据MT163-1997《直读式粉尘浓度测量仪表通用技术条件》、Q/320851FYK002《CCHG1000直读式粉尘浓度测量仪》企业标准、MT394呼吸性粉尘测量仪采样效能测定方法、GB/T20964粉尘采样器及GB3836.4-2000标准中ExibI等级（本质安全型）防爆设计粉尘浓度测量仪器，该仪器的呼吸分离装置的分离效能完全符合国际公认的“BMRC”曲线要求,能准确及时地反映接尘人员吸入的呼吸性粉尘质量和不同粉尘作业场所中粉尘的污染状况，为准确评价作业场所的卫生状况提供可靠数据，该仪器适用于煤矿井下及其它含有爆炸危险性气体的作业场所。
该仪器结构紧凑，操做简单、负载、负压能力大，自动定时采样、流量稳定、全中文液晶显示、便于携带等特点。
2、型号命名及主要技术指标2.1型号命名直读式粉尘浓度测量仪的型号为CCHG1000型主要参数：测量范围0.1mg/m3～1000mg/m3测量原理：红外光测尘对象：粉尘测量仪2.2 主要技术指标1 粉尘浓度测量范围：0.1mg/m3～1000mg/m32 粉尘浓度测量相对误差：±25%3 稳定性相对误差：±2.5%4 采样流量：2.0L/min5 采样流量误差：≤2.5%6 采样流量稳定性：≤±5%7采样效能：符合“BMRC”采样效能曲线8电源：仪器电池采用Ni-H2.5A/h，6节，并联5只10Ω/10W的限流电阻，用环氧树脂灌封后置于电池盒内，额定电压U e:7.2V；其最高输出电压U0：9.0V；最大输出电流I0：3.5A，构成本安电池组件。
S31X系列粉尘仪说明书
芬兰 SINTROL 有限公司北京代Байду номын сангаас处
S300系列粉尘仪 S311X/S313X/S314X/S315X用户手册
本说明书仅供参考，如有疑问以英文说明书为准。
SINTROL Oy Ruosilantie 15 00390 Helsinki
Finland. Tel:+358 9 5617 360 Fax:+358 9 5617 368
二．安装................................................................................................................................... 3 2.1 安装地点的选择........................................................................................................3 2.2 传感器的安装............................................................................................................4 2.3 接线盒和信号处理单元的安装................................................................................6 2.4 传感器和接线盒之间电缆的安装............................................................................6
粉尘仪 8530-8531-8532使用手册
卖方及所有的使用者都必须接受该保证及责任权限，该权限包含了卖方所有的保证 责任或特殊的有限度的质量保证。在未得到卖方相关负责人签署的书面材料的情况 下，不得擅自对该保证及责任权限进行补充，修改或放弃使用其条款。
警告
警告
警告意味着不安全的使用方法可能会对您个人和仪器带来 伤害,请按照指示的程序操作.
iv
注意和警告符号 下列符号可能会伴随着注意和警告来指示可能的伤害
警告仪器包含激光, 手册里包含关于其安全操作和维护的重要 信息.
警告仪器易受静电影响,应该对仪器进行静电保护.
指示连接器接地.
循环再利用
TSI 公司努力使其仪器的制造和使用过程中为社会带来最小的消 极影响，因此提醒您：
健康与安全
暴露测量仪
8530/8531/8532 型
DUSTTRAKTM II 粉尘测定仪
操作维修手册
仅供参考，详情以 英文使用说明书为准。
TRUST. SCIENCE. INNOVATION.
版权: TSI 公司 /2008/ 版权所有 地址 500 Cardigan Road
Shoreview, MN 55126-3996 USA 传真: (651)490-3824 有限的保障及责任范围(2000 年 7 月生效) 卖方保证所售货物以下,在说明书中所述的正常使用和维修情况下两年内,时间按照 操作手册上所写自装运日算起在施工和材料方面没有缺陷,这个保修期适用所有法 定的正当理由。但对下列情况不适用:
维修政策 我们会有计划的从速办理任何问题。如果发现任何故障，请和最近的营业部或代理 联系，或拨打 TSI 电话 (800) 874-2811 (美国) or (001 651) 490-2811 (国际).
S304,305粉尘仪中文说明书
一、介绍1.1安全本设备的运行电压为115VAC，50/60Hz（低压模式）或230VAC，50/60Hz（高压模式）。
在两种模式下，电气工程师必须在安装或检修时认真并且适当提高警惕，特别是在前面板被打开的情况下。
S300系列粉尘仪实际上是免维护的。
用户在不熟悉时请勿私自更换元件或者电路板。
如果仪器有问题请联系里您最近的经销商或厂商。
必须保证设备完全接地！（见3.1节）本传感器极有可能是安装在传输对人体有害粉尘的管道里。
其粉尘可能是易燃易爆也有可能是有毒或者高温气体。
电源线是直接固定连接在接线端子上，没有掉电开关。
用户应安装主控制电源线来切断电源（如果需要）。
电路安装必须遵从应用规范。
除非工程条件是已确定安全，否则在安装和维护之前必须有适当的安全措施。
1.2 产品概述S304/305粉尘仪是基于单片机的自调节装置，包括两路报警继电器和4-20mA的信号输出，可用在烟道或排放监测。
本产品集传感器和控制于一体，并专门设计了便于安装和操作的IP65防护等级的壳体。
标准型结构设计用于2bar，100°C。
高温型可用于800°C，高压型能适用于16bar。
1.3 工作原理S304/305利用可靠的静电技术，通过粉尘和传感器杆的相互作用在两者之间产生电荷的运动。
就是这种小的运动产生了电信号。
如果颗粒物质类型保持不变，即使传感器上黏附颗粒，产生的信号也会与流速成比例。
实践表明这种固体流量测量方法精度高，维护量少。
二、安装2.1 安装地点的选择S300系列粉尘仪最好安装在微粒均匀分布而且呈直线流动的管道的区域。
这样确保传感器杆能和具有代表性的微粒流充分接触。
最理想的位置是一段竖直的或水平的管道，距下游的至少3倍管径，距上游5倍管径而且没有弯曲，阀门，节流阀或其它阻碍。
实际应用中，往往要折衷选取，以适应以上条件中的大多数。
S300系列必须安装在金属管道中以提供静电屏蔽和参考地。
对非金属管道，则应该有5倍于直径长度的金属网覆盖。
MODEL2030 粉尘仪 用户手册说明书
MODEL2030粉尘仪用户手册操作仪器前请仔细阅读该用户手册青岛精诚仪器仪表有限公司用户须知●在仪器安装、操作和维护之前请务必仔细阅读本手册，本手册涵盖仪器使用的各项重要信息及数据，用户必须严格遵守其规定，方可保证仪器的正常运行。
●针对任何不按照手册要求安装和操作设备的行为后果，本公司不负任何责任。
警告●安装过程及操作必须严格遵照国家相关公认标准要求。
●仪器内部的任何操作都必须由专业人员执行。
任何操作之前，必须遵从当地的法规条文以及现场作业程序。
●仪器有防接错措施，避免电源、信号或地线接错带来的损坏设备的危险，但是不能保证仪器在长时间接线错误的情况下，仍然可以正常工作。
●仪器属于只有专业人士才可以维修的设备，请勿随意拆装内部电路板或更换元器件，否则由此带来的任何后果，本公司不负有任何责任。
信息提示●本公司已竭力确保所提供资料的正确和准确性，故对任何资料上的错误或遗漏及其造成后果不承担任何责任。
●本公司真诚接受任何针对资料内容上的错误或遗漏而提出的诚恳的批评指正。
●针对任何此资料中未提到的信息，或有必要添加或纠正的内容，请直接联系本公司。
本公司保留在没有通知任何人或组织情况下对文件信息做更正或修改的权利。
如果用户希望在资料中添加一些使用信息，请联系本公司或当地的供销商/代理商。
技术支持读者应确保完全理解所安装和操作设备的详细要求，若有疑问，请立即联系本公司的技术支持部门。
目录一、系统简介 (4)1.1概述 (4)1.2应用场合 (4)二、测量原理、特点与技术指标 (4)2.1测量原理 (4)2.2技术特点 (5)2.3技术指标 (6)三、粉尘仪安装及连接 (6)3.1安装准备 (6)3.2设备安装 (6)3.3系统校准 (9)3.4仪器动态测量范围的设置 (10)四、系统故障诊断及维护 (11)4.1维护 (11)4.2故障诊断 (11)4.2.1.第一类故障 (11)4.2.2.第二类故障 (11)4.2.3.第三类故障 (12)五、粉尘仪安装调试说明 (13)5.1安装说明 (13)5.2调试说明 (15)保修说明 (16)一、系统简介1.1概述欢迎选购本公司MODEL2030粉尘分析仪。
PFM 06 ED--操作手册粉尘仪
Dr. Födisch Umweltmesstechnik AG Zwenkauer Strasse 159 D - 04420 Markranstädt Telephone: Fax: Email: Internet: +49-34205-755-0 +49-34205-755-40 info@foedisch.de www.foedisch.de
Date of operation manual:
02.03.2015
© Dr. Födisch Umweltmesstechnik AG 2006 - 2015 This operation manual is not subject to the service of change. Distribution and duplication of the operation manual and all related documents as well as use and communication of its content are forbidden unless it has not been permitted explicitly in written way by Dr. Födisch Umweltmesstechnik AG. Any violation obliges to compensate the .................................................................................................. 11 风机................................................................................................................ 11 抽取效果......................................................................................................... 11 出风口风力效果 .............................................................................................. 12 温度................................................................................................................ 12 噪声................................................................................................................ 12 可选配置: 固态风机加热器 .............................................................................. 12 结构与功能 13
AIM-3000粉尘仪 使用手册_57102
粉尘仪使用手册
4
DELTA-PHASE
5
2M-3000系列粉尘浓度测量产品传感器，最好安装在微粒均匀分布而且呈直线 流动的管道的区域。这样确保传感器杆能和具有代表性的微粒流充分接触。最理想 的位置是一段竖直的或水平的管道，距下游的至少3倍管径，距上游5倍管径而且没 有弯曲，阀门，节流阀或其它阻碍。
AIM-3000 粉尘仪
使用手册
本手册介绍了如何安装和使用数字静电式粉尘检测仪AIM-3000。 本手册主要提供AIM-3000的使用与安装指导，经销商和生产厂商不会对由于错误 使用本手册中的信息或资料、手册中的遗漏与错误以及任何对产品的错误使用造成 的损失或者伤害负责。
电话：010-62962862 010-82895680 传真：010-62962860 地址：北京市海淀区上地信息路 1 号，国际创业园 1 号楼 805 邮编：100085 网址： e-mail: service@
安装仪表时请采取适当的保护措施 除非工艺条件是已知完全安全的，否则在任何以安装或维护为目的的 行动之前都需要采取适当的保护措施。
• AIM-3000是可能安装在含有对人体有害微粒的管道中。 • 微粒极有可能是是易燃易爆或者有毒的。 • 气流可能是高温高压的。
粉尘仪使用说明书
HX-BF1型粉尘检测仪本仪器配套专业的数据采集分析软件，为疾病控制中心，卫生监督，环境监测等部门实时快速测量空气中可吸入颗粒物浓度的新一代智能化测量仪器。
本仪器为光散射法便携式直读测量仪器。
具有测试速度快，灵敏度高，稳定性好，重量轻，噪声低，操作简单，交直流两用等优点。
特别适宜于无外电源的场合测量。
目录一、概述 ............................................................................................................................................. 错误!未定义书签。
二、主要性能特点及技术指标 (2)三、仪器结构原理 (2)四、仪器的成套性 (3)五、显示按键与接口 (3)六、仪器操作 (4)七、粉尘仪连接电脑 (11)八、注意事项维修与维护 (12)一、主要性能特点及技术指标1.大屏幕液晶中文显示，内容丰富，液晶带蓝色背光，方便夜间应用；2.具有内置实时时钟，测量数据带时间存储，方便用户的统计与分析；3.配套专业的粉尘仪数据采集分析软件，可通过串口将测量数据传输到电脑，实现数据导出与报表分析；4.分析软件具备表格与曲线两种数据查询模式，可打印曲线与表格；5.可远程启动、停止测量，实现在线连续监测，可远程读取测量数据；6.可同时测量PM10\PM2.5\TSP三种监测指标；7.具有超标报警功能；8.可吸入颗粒物测量范围：0.001~10mg/m³；9.相对测量误差：≤±10%；10.检测灵敏度：0.001mg/m³；11.采样时间:可预置8组采样时间，每组的测量与停止时间在0~99分钟内用户均可设置；12.数据存储容量：系统分为10个数据存储区，每区200组数据，共可存储10区2000组数据；13.配接打印机：微型打印机，仅通过数据线与主机连接，随时随地直接打印，不再受因没有交流电源而无法打印的困扰；14.工作电源：内置锂电池，交直流两用；内置电池可连续测量12小时。
粉尘仪PFM 02操作手册
粉尘仪 PFM 02操作手册Dr. Födisch Umweltmesstechnik AG Telephone: +49-34205-755-0 Zwenkauer Strasse 159 Fax: +49-34205-755-40 D - 04420 Markranstädt e-mail: info@foedisch.deInternet: www.foedisch.de福德世公司杭州代表处电话: +86-571-87635670传真: +86-571-87635690邮箱: wang@网址： www.foedisch.de地址: 浙江省杭州市西湖区古墩路387号金桂大厦 1002室邮编: 310012Page 2 of 46 Operation manual PFM 02 Version 3.0Version 3.0 操作手册PFM 02Page 3 of 46目录1.1 概述 ............................................................................................................................ 5 1.2 关于手册 ..................................................................................................................... 5 1.3 警告提示 ..................................................................................................................... 6 1.4 验证使用 ..................................................................................................................... 6 1.5 合格的人员 ................................................................................................................. 6 1.6 保修信息 ..................................................................................................................... 7 1.7 供货和发货 ................................................................................................................. 8 1.7.1 供货范围 ..................................................................................................................... 8 1.8 标准和规定................................................................................................................. 8 3.1 结构 .......................................................................................................................... 11 3.1.1 探头 .......................................................................................................................... 11 3.2 功能 .. (1)3 3.2.1 测量原理 ................................................................................................................... 13 4.1 测量点的选择 ........................................................................................................... 14 4.2 焊接套管安装 ........................................................................................................... 15 4.3 探头组装 ................................................................................................................... 15 4.4 电气连接 ................................................................................................................... 16 4.4.1工作电压 (24 VDC)................................................................................................... 16 4.4.2 工作电压 (230/110 VAC) .......................................................................................... 18 4.4.3 状态信号 . (1)9 4.4.4 模拟输出 (19)5.1 调整增益等级 ........................................................................................................... 206.1 显示 .......................................................................................................................... 21 6.1.1 图示模式 ................................................................................................................... 21 6.1.2 文字模式 ................................................................................................................... 21 6.2 操作 .......................................................................................................................... 22 6.2.1 按键 .......................................................................................................................... 22 6.2.2 数字的输入 ............................................................................................................... 22 6.3 参数的输入 ............................................................................................................... 22 6.4 主菜单 ...................................................................................................................... 23 6.4.1 设置 .......................................................................................................................... 23 6.4.2调整 (29)Page 4 of 46Operation manual PFM 02Version 3.06.4.3 参数校准 .................................................................................................................. 31 6.4.4 故障 . (33)6.4.5 信息栏 ..................................................................................................................... 347.1 拆卸 ......................................................................................................................... 35 7.2处置 ......................................................................................................................... 35 8.1 概述 ......................................................................................................................... 36 8.2 零点和参考点 ........................................................................................................... 36 8.3执行校准 .................................................................................................................. 36 9.1 概述 ......................................................................................................................... 38 9.2 数学关系 .................................................................................................................. 38 9.3 校准执行 .................................................................................................................. 39 9.3.1 以[mg/m³]表示粉尘浓度 . (39)9.3.2 以[%]表示粉尘浓度 .................................................................................................. 39 10.1 维护 ......................................................................................................................... 41 10.1.1 维护工作 .................................................................................................................. 41 10.2清理 ......................................................................................................................... 41 11.1 维护请求 .................................................................................................................. 42 11.2 维护/故障 .. (42)1 总则1.1 概述本手册所描述的产品在相应安全适当并且被严格检查的状态下从工厂发运出来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
操作维修手册仅供参考，详情以英文使用说明书为准。
8530/8531/8532型DUSTTRAK TM II 粉尘测定仪T R U S T. S C I E N C E. I N N O V A T I O N.版权: TSI公司/2008/版权所有地址 500 Cardigan RoadShoreview, MN 55126-3996 USA传真: (651)490-3824有限的保障及责任范围(2000年7月生效)卖方保证所售货物以下,在说明书中所述的正常使用和维修情况下两年内,时间按照操作手册上所写自装运日算起在施工和材料方面没有缺陷,这个保修期适用所有法定的正当理由。
但对下列情况不适用:a. 用于风速计的热电和热膜传感器和说明书特别指明的其他物件,只担保从装运日算起的90天。
b. 维修或替换过的部分做为维修服务,只保证在正常使用情况下从装运日算起的90天内施工和材料方面没有缺陷。
c. 卖方不对其他厂家所产的制成品和保险丝、电池等其他消耗品提供担保。
只有原厂家提供担保。
d. 除非经过特别的授权，卖家为了尊重和此物品联用的仪器,或是该仪器被卖家以外的人修改过,卖家不提供担保。
前述保证将代替其他的担保并且受制于规定的限制。
不可作出其它表述，或为特定目的或商业利益而对保证权限作出曲解。
在法律的规定的范围内，用户或买方享有索取赔偿的权利，卖方对商品的所有损失，损坏或损害（包括以合同为基础所作的声明、疏忽、侵权行为、严格的义务或其它）承担责任，卖方可将商品返还卖方，卖方偿还买方购买资金或卖方选择对商品进行维修或替换。
卖方对商品特殊的、重大的或意外损伤不承担任何责任。
卖方不承担任何由安装、拆卸或重新组装所造成的花销或费用。
在多种因素导致法律诉讼时不得对卖方提出任何形式超过12个月以上的诉讼。
在卖方承担风险的前提下，返还到生产厂家的产品由买方承担损失风险，如有损坏将被退回，否则，卖方承担损失风险。
卖方及所有的使用者都必须接受该保证及责任权限，该权限包含了卖方所有的保证责任或特殊的有限度的质量保证。
在未得到卖方相关负责人签署的书面材料的情况下，不得擅自对该保证及责任权限进行补充，修改或放弃使用其条款。
维修政策我们会有计划的从速办理任何问题。
如果发现任何故障，请和最近的营业部或代理联系，或拨打TSI电话(800) 874-2811 (美国) or (001 651) 490-2811 (国际).目录安全信息⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯iii 激光安全⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯iii 标签⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯iv 注意/警告标签的描述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯iv 注意⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯iv 警告⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯iv 注意和警告符号⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯v 循环再利用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯v 第1章 装箱单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1拆包DUSTTRAK TM II 粉尘测定仪⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 8530/8531桌上型DUSTTRAK TM II粉尘测定仪示意图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 8532手持型DUSTTRAK TM II粉尘测定仪示意图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6第2章 设置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7供电⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 安装8530/8531桌上型电池⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 安装8532手持型电池⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 使用AC适配器供电⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 蓄电池充电⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 进样口罩⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 粒径选择撞击器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 多尔-奥利弗分离器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10仪器设置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 连接电脑⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 安装TRAKPRO TM数据分析软件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 连接模拟信号/报警器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11模拟输出配线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12警报配线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12第3章 操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15开启⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15设置菜单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16 零点标定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 流量标定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18 使用标定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19 警报器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22 模拟⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24 设置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25 运行模式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26 测量模式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27 手动模式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯28 记录模式(1-5)⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯29i质量浓度测量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯30 屏幕区域⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31 统计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32 图表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32浏览数据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯34标题栏⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯35第4章 维修⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯37维修时间表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯37重新归零⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯38清洗进样口⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯39清洗2.5µm撞击盘⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯39更换内部过滤膜⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯40仪器储存提示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯44第5章 疑难解答⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯45附录A 技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯49附录B 零点模块⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯51索引⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53您也可以在TSI公司的网站上找到这些操作说明书EXPMN-001 DustTrak II Theory of Operation.pdfEXPMN-002 DustTrak II Theory of Operation.pdfEXPMN-003 DustTrak II Impactor.pdfEXPMN-004 II-TEOM Comparison.pdfEXPMN-005 DustTrak II Standard and Advance Calibration.pdfii安全信息重要用户不得私自动内部部件，涉及到维修和保养需送至有资格的工厂和权威的技术员。
手册里面所有保养和维修信息可提供给他们所用。
激光安全 8530/8531/8532型粉尘测定仪是一级的激光设备在正常的操作情况下，您不会受到激光辐射提高警惕避免暴露在以强烈的，聚焦的可见光形式存在的危险辐射 暴露在此光下可能导致失明预防措施不要拆走任何粉尘测定仪的部件除非手册里面明确允许这么做 不要 拆走主架和盖子，用户不得私动内部部件。
如果按照说明书正确操作时，此产品在1968年健康和安全的辐射控制法的标准下被美国美国会为健康和人类服务部生和人类服务定义为一类激光产品。
每台仪器都会被贴上一个下图所示的证明和鉴别标签。
iii注意/警告标签的描述整个手册适当的地方都会有注意和警告的标签以提醒您操作仪器时采取预防措施。
标签仪器上贴有辨识标签1 序列号标签(底部)2 激光辐射标签(内部)3 欧洲不可任意处理标志,必须回收处理.注意警告iv注意和警告符号下列符号可能会伴随着注意和警告来指示可能的伤害警告仪器包含激光, 手册里包含关于其安全操作和维护的重要信息.警告仪器易受静电影响,应该对仪器进行静电保护.指示连接器接地.循环再利用TSI公司努力使其仪器的制造和使用过程中为社会带来最小的消极影响，因此提醒您：不要将电池当做垃圾处理，根据当地环境要求对其进行回收利用。
仪器报废后，请送还至TSI公司进行处理和回收利用。
v装箱单第一章在桌子上小心地打开DUSTTRAK TM II 8530/8531/8532仪器箱，按照下表确定仪器是完整的。
如果有问题请立即与我公司联系。
取出仪器DUSTTRAK打开仪器箱后根据下表确定箱中的部件是完整的。
如果有缺失请与我公司联系。
12第一章34第一章8530/8531桌上型DUSTTRAK TM II 粉尘测定仪示意图5装箱单图1-1: 桌上型特点8532手持型DUSTTRAK TM II 粉尘测定仪示意图6第一章图1-2: 手持型特点设置第二章为DUSTTRAK供电DUSTTRAK有两种供电方式：碱性电池或使用AC适配器。
安装电池 8530/8531型打开电池盖，将1－2节电池放到电池槽内，单电池可放入任何一个槽，使电池标签面朝上。
(安装请看图2.1)安装电池 8532型松开螺丝取下电池盖，将电池黄铜接头端朝前推入电池盒内，放回电池盖并上紧螺丝（见图2.2）。
7图2-1: 桌上型电池安装图2-2:手持型电池安装使用AC适配器AC适配器可以连接到电源插座上为DUSTTRAK TM供电。
当使用AC适配器时，如果电池在仪器内，电池暂停供电。
蓄电池充电该仪器可以给锂电池充电，将电池放入电池槽并接上交流电源，打开仪器。
