成套电气基础知识培训
10KV成套电气知识培训
气候条件
对人员防护的含义 防止接近危险部件
手背 手指 工具 金属丝
——
实例
1.KYN28A-12产品外壳防护等级IP4X ，隔室间防护等级 IP2X。 IP4X：能阻挡直径大于1mm金属丝或厚度大于1.0mm窄条 物体进入柜内； IP2X：能阻挡手指或直径大于12.5mm物体进入其他隔室。
b. 间隔式交流金属封闭开关设备
间隔式与铠装式一样，某些元件也分设在单独隔室 内，但具有一个或多个非金属隔板。
c. 箱式交流金属封闭开关设备
除铠装式、间隔式以外的金属封闭开关设备。
铠装式交流金属 封闭开关设备
间隔式交流金属 封闭开关设备
箱式交流金属 封闭开关设备
2.按结构特征分
a.固定式 SF6负荷开关、真空负荷开关、压气负荷开关等均采用固
1.防止带负荷分、合隔离开关（隔离手车）； 2.防止误分、误合断路器、负荷开关、接触器（允许提示性）； 3.防止接地开关处在闭合位置时关合断路器、负荷开关等开关； 4.防止在带电时误合接地开关； 5.防止误入带电隔室。
以上5点统称为“五防联锁”
实例
一、SRE6(A/B)-12产品如何实现五防联锁功能？ 1.防止带负荷分、合隔离开关：
全绝缘、全封闭、免维护
所有高压带电的部件完全封闭在SF6箱体内，防护等级达到IP67，整个开关装 置不受外界环境影响，实现全绝缘、全封闭、免维护。
任意组合、无限扩展
可采用分箱式，也可实现多路单元共箱，自由组合各种模块单元，满足不同客 户需求。可灵活在现场进行单元模块的扩展，轻松构建各种不同要求的中压变 电站。模块化设计自由扩展组合。
第一和第二位特征数字不要求规定时，该处由字母“X”代替 如：IP4X、IPXX；附加字母和补充字母不要求规定时可以直 接省略。
成套电气设备培训计划
成套电气设备培训计划一、前言电气设备是现代工业生产中不可或缺的一部分，它们承担着生产线的运转、能源消耗和生产效率等重要任务。
为了保证电气设备的正常运转和安全使用，员工必须具备丰富的电气设备知识和技能。
因此，开展成套电气设备培训计划对企业的生产经营具有重要意义。
本培训计划将针对成套电气设备进行系统性的培训，旨在提高员工的电气设备操作技能和维护能力，确保生产线的正常运转。
二、培训目标1. 了解成套电气设备的基本原理和结构，熟悉常见故障的处理方法；2. 掌握成套电气设备的日常操作规程，提高安全意识和操作技能；3. 了解成套电气设备的维护保养知识，提高设备的可靠性和稳定性；4. 培养员工的团队合作意识，提高危机处理和故障排除能力。
三、培训内容1. 成套电气设备基本原理和结构（1）电气设备的分类和功能（2）电气原理基础知识（3）电气设备的组成及结构特点（4）电气设备的常见故障和处理方法2. 成套电气设备的操作规程（1）电气设备的开启和关闭操作（2）设备参数设置及调整（3）紧急停机和设备重启操作（4）设备的日常维护保养3. 成套电气设备的维护保养知识（1）设备的日常巡检和故障排除（2）设备的润滑和清洁（3）设备零部件的更换和调试（4）设备的定期维护和保养计划4. 团队合作与危机处理能力（1）团队协作意识的培养（2）设备故障的紧急处理和排除（3）危机处理和应急预案的制定（4）安全意识和团队责任分工四、培训方法1. 课堂讲授培训师通过讲解成套电气设备的基本原理、操作规程和维护知识，采用多媒体教学和案例分析，使员工能够系统地掌握相关知识。
2. 现场操作通过现场演示和操作实践，培训师对员工进行设备操作和维护技能的培训，帮助员工熟练掌握操作规程和维护技术。
3. 问题解答培训师针对员工在课堂学习和实践中遇到的问题进行解答和指导，保证员工对培训内容的理解和掌握。
五、培训安排1. 培训时间本次培训计划共计3天时间，每天培训8小时。

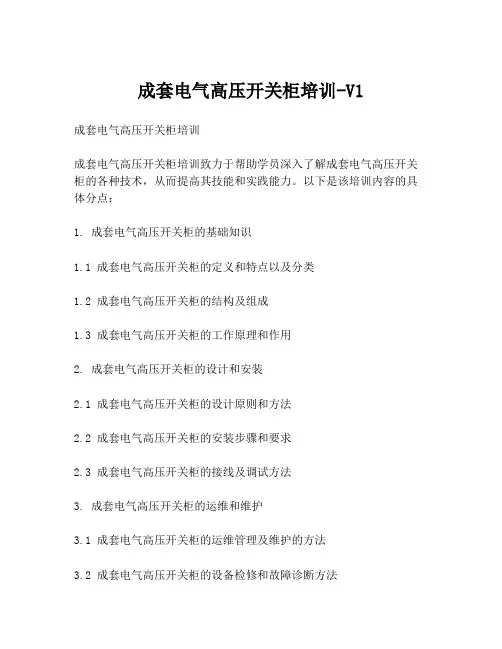

成套电气高压开关柜培训-V1
成套电气高压开关柜培训-V1
成套电气高压开关柜培训
成套电气高压开关柜培训致力于帮助学员深入了解成套电气高压开关柜的各种技术，从而提高其技能和实践能力。
以下是该培训内容的具体分点：
1. 成套电气高压开关柜的基础知识
1.1 成套电气高压开关柜的定义和特点以及分类
1.2 成套电气高压开关柜的结构及组成
1.3 成套电气高压开关柜的工作原理和作用
2. 成套电气高压开关柜的设计和安装
2.1 成套电气高压开关柜的设计原则和方法
2.2 成套电气高压开关柜的安装步骤和要求
2.3 成套电气高压开关柜的接线及调试方法
3. 成套电气高压开关柜的运维和维护
3.1 成套电气高压开关柜的运维管理及维护的方法
3.2 成套电气高压开关柜的设备检修和故障诊断方法
3.3 成套电气高压开关柜的事故应对和处理方法
4. 成套电气高压开关柜的应用实践
4.1 成套电气高压开关柜的应用领域和案例分析
4.2 成套电气高压开关柜的使用技巧和方法
4.3 成套电气高压开关柜的创新思维和技术发展趋势
结语：
成套电气高压开关柜培训是一个系统化、深入的培训课程，随着现代化城市的建设需求不断提高，成套电气高压开关柜的应用范围也在逐步拓展。
参与该培训的学员将通过系统的理论学习和实践操作，了解成套电气高压开关柜的相关知识和技术，掌握其设计、安装、运维和维护等方面的技能，进一步提升自身的竞争力和实践能力。
最新成套电气设备基础知识培训讲课教案
最新成套电气设备基础知识培训成套开关设备基础知识培训2019年3月1、成套开关设备（或称成套电器）概念成套开关设备（成套电器）是以开关设备为主体的成套配电装置，即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、测量、保护等装置组装在一起而构成的成套配电装置。
成套开关设备可分为：1、低压成套开关设备2、高压开关柜封闭式组合电器（GIS）3、SF64、预装式变电站2、电力系统电力系统是将电源（或发电装置）与用电设备之间经若干输、配电环节连接起来，完成电能的传输与分配。
电力系统主要由五个部分组成：发电厂、输电线路、变电所、配电系统及用户。
由于电厂和用电负荷的分散性，需要将电厂生产的电能经升压变压器升压，再经不同电压等级的输电线送往各个负荷中心，最后经降压变压器降压才到达具体的电能用户。
即是说，发电厂和用户间需经一定的网络连接。
各个发电厂之间也需要这样的网络连接以提高供电的可靠性和经济性。
这样的网络就称为“电力网”。
2、直流电与交流电直流电（英文:Direct Current，简称DC），是指方向和时间不作周期性变化的电流，但电流大小可能不固定，而产生波形。
直流电工作的供用电系统成为直流供电系统。
交流电（英文:AlternatingCurrent，简写AC）是指大小和方向都发生周期性变化的电流，因为周期电流在一个周期内的运行平均值为零，称为交变电流或简称交流电。
交流电工作的供用电系统成为交流供电系统。
3、开关电器的作用开关电器的主要功能是接通和断开电路，主要作用有保护、控制、隔离、接地。
4、电气性能参数额定电压——电力系统或电气设备所允许的最大电压值。
我们讲的额定电压通常指设备的额定电压，是设备在规定的正常使用和性能条件下，能够连续运行的最高电压。
额定电流——在规定的正常使用条件和性能条件下，导体或设备应该能够持续承载的电流的有效值，即导体或设备允许长期通过的最大工作电流。
额定短路开断电流——在额定电压下，断路器或熔断器等具有开断短路电流能力的电器设备，能保证可靠开断的最大电流，称为额定开断电流。
成套电器设备安装接线基础知识培训教材
成套电器设备安装接线基础知识培训教材培训教材成套安装接线基础知识作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。
同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。
要学会看懂、领会有关的图纸。
图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。
从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。
在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。
要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布置图、原理图、二次接线安装图。
（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。
质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。
在日常工作中要有一个比较合理的、完整的装配接线计划。
电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。
这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。
成套电气基础知识培训(常见设备)
开关柜五防的定义：
1、防止误分误合断路器。 2、防止带负荷分合上下隔离开关或带负荷推入拉出断路器手车。 3、防止带电合接地开关或临时接地线。 4、防止带接地线合隔离开关。 5、防止误入带电间隔。 目的：保障人身安全和设备安全 实现：机械闭锁、程序锁、电气连锁。
IP防护等级
目的：
1、防止人体接近柜壳内危险部 件。
特点：国内自主开发，抽出式， 有较高技术性能指标，电气方 案灵活，实用性强，安全、经 济可靠。（最多22抽屉）
防护等级：IP30。
适用场合：适用于自动化程度 高，要求与计算机接口的场所， 如发电厂、变电站、石油化工 企业、高层建筑等。适用于 4000A及以下低压系统。
MNS组合式低压开关柜
特点：由ABB引进，技术性能 高，设计紧凑，可做双面操作 柜，结构通用性强，具有高度 的灵活性，可根据需求任意选 用组装。（最多72抽屉）
功率因数低，会加重电网的负担，使电网损耗增加。
并联电容器可以补偿无功功率，提高功率因数，降低损耗
箱式变电站（简称箱变）
定义：箱式变电站，是将高压 开关设备、变压器、低压配电 设备等按一定方案组合成紧凑 型成套配电装置。
特点：具有成套性，体积小、 重量轻、全封闭、可移动、外 型美观。
适用场合：特别适用于城网建 设与改造以及临时施工用电场 所。
作用：接通、分断线路，或 作用：保护电动机的过载及 频繁的控制电机等设备运行 对其他电气设备发热状态的
控制
避
作用：保护交流输变电设备
雷
的绝缘，免受雷电过电压和
器
操作过电压损害
电容器
其他元器件
补 偿 控 制 作用：提取电力参数自动控制 器 电力电容器的接通来提高功率
成套电力设备基础知识培训资料
高压开关柜基础知识第一章高压开关柜概述 (2)第二章高压开关柜组成及分类 (3)第三章常见高压开关柜产品 (5)第四章总体质量要求 (21)第五章包装运输保管及开箱验收要求 (23)第六章常见故障缺陷及处理方法 (23)第七章高压开关柜订货须知 (24)第一章高压开关柜概述一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：防止外部物体侵入内部设备的保护程度。
二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
2.开关柜具有一定的操作程序及机械或电气联锁机构，实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。
3.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。
同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。
4.具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障要求把电弧故障限制在隔室以内。
三、高压开关柜正常使用条件:1.环境温度:周围空气温度不超过40℃(上限)，一般地区为-5℃(下限)，严寒地区可以为-15℃。
成套电气培训计划
成套电气培训计划一、前言电气技术是现代社会中不可或缺的一项重要技术，它涉及到诸如发电、输电、配电、电动机控制等诸多领域。
因此，对电气技术进行系统的培训和学习，不仅对提高个人技能有益，也对社会发展具有重要意义。
本培训计划旨在为学员提供全面、系统的电气技术培训，帮助其掌握电气技术的理论知识和实践技能，提高应对电气相关工作的能力。
二、培训目标1. 掌握电气相关的理论知识，包括电气基础、电路原理、电气设备等；2. 熟练掌握电气设备的安装、调试、维护和故障排除技能；3. 具备电气图纸的阅读和绘制能力；4. 提升对电气安全的意识，掌握安全操作规程；5. 培养团队合作精神和沟通协调能力。
三、培训内容本培训计划将涵盖以下内容：1. 电气基础知识包括电流、电压、电阻等基本概念，欧姆定律、基本电路等。
2. 电气设备包括各种电气设备的功能、特点和使用方法，如电动机、变压器、开关设备等。
3. 电气安全包括电气安全操作规程、用电安全常识、电气事故预防等。
4. 电气图纸包括电气图纸的阅读和绘制，电气连接图、控制电路图等。
5. 实际操作包括电气设备的安装、调试、维护和故障排除等实际操作技能。
6. 团队合作通过小组讨论、团队活动等方式培养学员的团队合作精神和沟通协调能力。
四、培训方式1. 理论讲授通过专业讲师的讲授，介绍电气技术的基本理论知识。
2. 实际操作在培训中加入实际操作环节，让学员亲自动手操作、安装、调试、维护电气设备。
3. 案例分析通过真实案例分析，让学员掌握故障排除的方法和技巧。
4. 小组讨论安排小组讨论和互动，鼓励学员分享经验、解决问题。
5. 考核评估设置阶段性考核和培训结束的综合考核，评定学员的学习成果。
五、培训周期本培训计划为期三个月，每周安排3天课程，每天8小时学习时间，包括理论学习、实际操作、案例分析、小组讨论等环节。
六、师资力量本培训计划将邀请资深电气技术专家作为讲师，他们具有丰富的电气领域工作经验和教学经验，可以为学员提供高质量的培训服务。
成套设备基础知识：179-成套电气(高压开关柜)培训----专业篇
三、开关柜额定值
1.额定电压 额定电压为开关设备所在系统的最高电压上限。标准
值：3.6，7.2，12，24，40.5。 （我们常说的6，10，35，110，220 kV等 是指系统的
标称电压，而不是设备的额定电压）
2.额定绝缘水平 衡量开关设备绝缘水平两个非常重要指标： 额定短时工频耐受电压（1min）和额定雷电冲击耐受电压。
两大文件都提及，可降低其绝缘距离要求，但是具体值是多少？
GB/T是指推荐性国家标准（GB/T），“T”在此读“推”。推荐性国标是指生产、交换、使用等 方面，通过经济手段或市场调节，而自愿采用的国家标准。
耐压参数
《3.6kV ~40.5kV 交流金属封闭开关设备和控制设备》 (DL/T4042007) 5.106 对最小空气间隙的要求:
单纯以空气作为绝缘介质的金属封闭开关设备和控制设网公司十八项电网重大反事故措施》：
12.3.1 设计、 施工的有关要求 12.3.1.1 高压开关柜应优先选择 LSC2 类（具备运行连续性功能）、“五防 ” 功能完备的产品，其外绝缘应满足以下条件： 空气绝缘净距离： ≥125mm（对 12kV），≥300mm（对 40.5kV）； 爬电比距： ≥18mm/kV（对瓷质绝缘）， ≥20mm/kV（对有机绝缘）。 如采用热缩套包裹导体结构， 则该部位必须满足上述空气绝缘浄距离要求； 如开关柜采用复合绝缘或固体绝缘封装等可靠技术，可降低其绝缘距离要求。
额定电压( kV)
3.6 7.2 12 24 40.5
相间和相对地(mm) 75 100 125 180 300
带电体至门(mm) 105 130 155 210 330
以空气和绝缘板组成的复合绝缘作为绝缘介质的金属封闭开关设备和控制设备， 带电体与绝缘板之间的最小空气间隙应满足下述要求:
(完整版)最新成套电气设备基础知识培训
成套开关设备基础知识培训2019年3月1、成套开关设备（或称成套电器）概念成套开关设备（成套电器）是以开关设备为主体的成套配电装置，即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、测量、保护等装置组装在一起而构成的成套配电装置。
成套开关设备可分为：1、低压成套开关设备2、高压开关柜3、SF封闭式组合电器（GIS）64、预装式变电站2、电力系统电力系统是将电源（或发电装置）与用电设备之间经若干输、配电环节连接起来，完成电能的传输与分配。
电力系统主要由五个部分组成：发电厂、输电线路、变电所、配电系统及用户。
由于电厂和用电负荷的分散性，需要将电厂生产的电能经升压变压器升压，再经不同电压等级的输电线送往各个负荷中心，最后经降压变压器降压才到达具体的电能用户。
即是说，发电厂和用户间需经一定的网络连接。
各个发电厂之间也需要这样的网络连接以提高供电的可靠性和经济性。
这样的网络就称为“电力网”。
2、直流电与交流电直流电（英文:Direct Current，简称DC），是指方向和时间不作周期性变化的电流，但电流大小可能不固定，而产生波形。
直流电工作的供用电系统成为直流供电系统。
交流电（英文:AlternatingCurrent，简写AC）是指大小和方向都发生周期性变化的电流，因为周期电流在一个周期内的运行平均值为零，称为交变电流或简称交流电。
交流电工作的供用电系统成为交流供电系统。
3、开关电器的作用开关电器的主要功能是接通和断开电路，主要作用有保护、控制、隔离、接地。
4、电气性能参数额定电压——电力系统或电气设备所允许的最大电压值。
我们讲的额定电压通常指设备的额定电压，是设备在规定的正常使用和性能条件下，能够连续运行的最高电压。
额定电流——在规定的正常使用条件和性能条件下，导体或设备应该能够持续承载的电流的有效值，即导体或设备允许长期通过的最大工作电流。
额定短路开断电流——在额定电压下，断路器或熔断器等具有开断短路电流能力的电器设备，能保证可靠开断的最大电流，称为额定开断电流。
成套电力设备基础知识培训资料
高压开关柜基础知识第一章高压开关柜概述............................................................ 2.. .第二章高压开关柜组成及分类............................................................. 3. .第三章常见高压开关柜产品............................................................. 5. .第四章总体质量要求............................................................ 2..1.第五章包装运输保管及开箱验收要求............................................................ 2.. 3第六章常见故障缺陷及处理方法............................................................ 2.. 3第七章高压开关柜订货须知............................................................ 2.. 4第一章高压开关柜概述—、基本概念1•开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2•高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3•开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
成套电气设备基础知识培训
成套开关设备基础知识培训2019年3月1、成套开关设备（或称成套电器）概念成套开关设备（成套电器）是以开关设备为主体的成套配电装置，即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、测量、保护等装置组装在一起而构成的成套配电装置。
成套开关设备可分为：1、低压成套开关设备2、高压开关柜封闭式组合电器（GIS）3、SF64、预装式变电站2、电力系统电力系统是将电源（或发电装置）与用电设备之间经若干输、配电环节连接起来，完成电能的传输与分配。
电力系统主要由五个部分组成：发电厂、输电线路、变电所、配电系统及用户。
由于电厂和用电负荷的分散性，需要将电厂生产的电能经升压变压器升压，再经不同电压等级的输电线送往各个负荷中心，最后经降压变压器降压才到达具体的电能用户。
即是说，发电厂和用户间需经一定的网络连接。
各个发电厂之间也需要这样的网络连接以提高供电的可靠性和经济性。
这样的网络就称为"电力网”。
2、直流电与交流电直流电（英文:Direct Current，简称DC），是指向和时间不作期性变化的电流，但电流大小可能不固定，而产生波形。
直流电工作的供用电系统成为直流供电系统。
交流电（英文:AlternatingCurrent，简写AC）是指大小和向都发生期性变化的电流，因为期电流在一个期的运行平均值为零，称为交变电流或简称交流电。
交流电工作的供用电系统成为交流供电系统。
3、开关电器的作用开关电器的主要功能是接通和断开电路，主要作用有保护、控制、隔离、接地。
4、电气性能参数额定电压——电力系统或电气设备所允的最大电压值。
我们讲的额定电压通常指设备的额定电压，是设备在规定的正常使用和性能条件下，能够连续运行的最高电压。
额定电流——在规定的正常使用条件和性能条件下，导体或设备应该能够持续承载的电流的有效值，即导体或设备允长期通过的最大工作电流。
额定短路开断电流——在额定电压下，断路器或熔断器等具有开断短路电流能力的电器设备，能保证可靠开断的最大电流，称为额定开断电流。
成套电气知识培训资料
自检
互检
报检
做好本职工作的条件
三个按照
按照图纸生产 按照工艺生产 按照规范生产
做好本职工作的条件
生产流程“五不”
材料不合格不投料 零件、元器件不合格不装配 上道工序不合格不流入下道工序
装配不合格不验收 检验不合格不出厂
做好本职工作的条件
知道什么？熟悉什么？看懂什么？
知道：产品的结构形式、用途 熟悉：元件的性能、技术参数 看懂：系统图，布置图，原理图
基本知识——常见电气名词解释
额定工作频率：指在交流电路中一秒钟内交流电所允 许而必须变化的周期数。
额定功率：指用电器正常工作时的功率。它的值为用 电器的额定电压乘以额定电流。若用电器的实际功率 大于额定功率，则用电器可能会损坏。
有功功率：在交流电能的发输用电过程中，用于转换 成电磁形式的那部分能量叫做有功。
额定电压是电气设备长时间正常工作时的最佳 电压，额定电压也称为标称电压。
电压的单位—伏特（伏），V
成套电气行业常见的额定电压等级有 24V,36V,110V,220V,380V；低于额定电压元件不工作， 高于额定电压元件可能被击穿损坏。
基本知识——常见电气名词解释
什么是额定电流——In？
额定电流是指在额定环境条件（额定的电压、 温度、海拔、安装条件等）下，电气设备的长期连 续工作时允许通过的电流。
无功功率：在交流电能的发输用过程中，用于电路内 电磁场交换的那部分能量叫做无功。
绝缘电压(Ui)、耐冲击电压(Uimp)……
基本知识——常见电气名词解释
什么是一次元件？
什么是二次元件？
起主要能量的传输和分 配的电气元件都属一次 元件，一次元件及有关 线路叫做一次回路。
基本知识——供配电系统的组成
高低压成套电气设备知识培训
高低压成套电气设备知识培训前言在现代工业与民用电气系统中，高低压成套电气设备是不可或缺的一部分。
然而，许多电气工程师和技术人员在日常工作中可能仅限于针对某些特定的项目和设备进行操作和维护，而对于设备的整体性能和操作细节则缺乏全面的了解。
本文旨在帮助读者更全面地理解高低压成套电气设备相关知识，并提供一些实用技巧和建议。
什么是高低压成套电气设备？高低压成套电气设备，简称成套设备，是指由多种电气元件组成的整机设备。
这些元件可能包括断路器、接触器、变压器、仪表、触摸屏、电源等等。
成套电气设备广泛应用于电力系统、制造业、交通运输、建筑物和公共设施等领域。
成套设备的主要目的是为了实现电气系统的控制和保护。
通过建立不同的电气回路和信号传输方式，成套设备可以协调电气系统中各种元件和设备之间的交互作用，以实现精确控制和安全操作。
为什么需要成套设备？•提高系统可靠性成套设备中的各种组件和零部件都经过专业的设计和调试，具有相对独立、经过测试、符合规范的特点。
通过将这些元素组合在一起，成套设备能够有效提高电气系统的稳定性、可靠性和安全性。
•简化系统集成成套设备的标准化和模块化特性能够为系统集成提供更高效、更方便的解决方案。
作为一个整体设计和组装的设备，成套设备可以更方便地适应不同的工作环境和工作要求。
•提高生产效率成套设备可以为工作人员提供更好的工作环境和操作条件，提高操作效率和生产质量，同时减少了对工作人员的技能要求。
•降低维护成本成套设备的标准化设计和模块化特性可以减少零部件的种类和库存成本。
同时，设备的模块化构造和标准化部件也可以简化设备的维护和保养工作。
成套设备的组成和功能成套设备的组成和功能与电气系统的类型和操作要求有关。
在这里，我们考虑了一般的高压和低压配电系统，以便更好地了解成套设备的组成和功能。
高压配电系统高压配电系统是用于传输大量电能的电气系统。
成套设备的主要功能是为电气系统提供匹配高压电源，并防止电气系统在操作过程中的过载、短路和其他故障。
高低压成套基础知识培训教材
成套基础知识培训教材培训教材成套安装接线基础知识作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。
同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。
要学会看懂、领会有关的图纸。
图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。
从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。
在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。
要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布臵图、原理图、二次接线安装图。
（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。
质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。
在日常工作中要有一个比较合理的、完整的装配接线计划。
电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。
这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。
它们在电力系统中通常称为一次设备，把这些设备连接在一起组成的电路称为一次接线，也称主接线，也就是一次方案回路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成套电器
高压成套开关设备
种类和应用
1、按柜内整体结构分： 铠装式高压开关柜 如：KYN28-12 箱式高压开关柜 如：HXGN15-12 2、按主要元件固定的特点分： 1）固定式（G） 2）移开式（Y）
成套电器
成套电器的应用
种类和应用
成套电器广泛应用于发电厂、变电站、工矿 企业、高层建筑等各种
用电场所，作为接受和分配电能以及对电路进行控制、保护、监测之用。
变压器
概述
目 录
成套电器的基础知识 成套电器产品介绍 高低压开关柜的未来发展趋势
发展趋势
发展历程 开关柜的发展大致经历了
高低压成套开关设备
？？？？？？？
智能型开关柜 环保气体绝缘的C-GIS产品 固体绝缘环网柜SIS产品
四个阶段，前期主要解决绝缘
问题、后续考虑人身安全、之 后研究小型化、现在研究环境 友好型。
HXGN15-12型高压环网柜
概述
HXGN15-12型高压环网柜，适用于厂矿、 住宅小区、高层建筑、学校、公园等三相 交流额定电压12KV、额定频率50HZ的配 电系统，作为接受和分配电能之用，可用 于环网供电和终端供电，亦适于装入箱式 变电站，是城市电网改造和建设所需的新 一代高压电器产品。
组合式变电站
成套电器
基本技术要求
成套电器
基本技术要求
成套电器
绝 缘 配 合
基本技术要求
根据电气设备的使用条件、周围环境和绝缘材料来确定电 气设备的电气间隙和爬电距离。 绝缘配合的“三要素”是：使用条件、使用环境、绝缘材料的 选用。 电气间隙：电器导电部件之间的最短空间距离。 爬电距离：电器中具有电位差的相邻两带电部件之间沿绝缘体 表面的最短距离。
高压开关柜的型号： 我国新系列低压开关柜全型号由如下格式表示，其含义如下： □□□□－□－□ □ □ 1 2 3 4 5 6 7 8 第1位：高压开关柜，K－铠装式，J－间隔式，X－箱式； 第2位：型式特征，G－固定式，Y－移开式（用字母Z表示中置式）； 第3位：安装场所，N－户内式，W－户外式； 第4位：设计序号； 第5位：额定电压（单位KV），有的在这一位后的括号中说明主开关的类 型，如用Z表示真空断路器，F表示负荷开关。 第6位：主回路（一次线）方案编号； 第7位：断路器操动机构：D－电磁式，T－弹簧式； 第8位：环境代号,TH－湿热带，TA－干热带，G－高海拔，Q－全工况。 例如：KYN28-12（Z）
SF6气体绝缘的C-GIS产品 手车式（中置式、落地式） 固定式
敞开式
发展趋势
高低压成套开关设备
低压开关柜
内部电弧防护 能力 主动防护
设计手段提高 三维设计软件 的应用
加工工艺
设备智能化
整体板材成型
远程监控
被动防护
无螺母连接
发展趋势
元件无油化 采用真空 断路器 容 量
高低压成套开关设备
机械寿命 2-10万次 结构特点 组装式结构
第5位：主电路方案编号；
第6位：辅助电路方案编号。 例：GCS－□－□ 表示封闭、抽出式控制柜 GGD－□－□ 表示封闭、固定式动力柜
XL系列配电箱
概述：
产品采用了国际IEC标准和国家标准设计的新型动力配电箱。 适用于工矿企业、商业、服务业以及民用建筑交流50Hz电压 600V以下的配电系统中作为动力或者照明配电之用。
PZ30配电箱
概述： PZ30系列终端组合式配电箱（简称：配 电箱），配电箱采用钢塑结构的形式，箱体 基座采用钢结构并镀覆，端盖采用阻燃工程 塑料注塑制成且配有透明聚碳酸脂防护罩。 可以广泛应用于高层建筑、宾馆、住宅、车 站、港口 机场、医院、影剧院、大型商业 网点和工矿企业等。
GGD型低压固定式开关柜
KYN28-12型金属铠装抽出式开关柜
概述：
KYN28-12(GZS1-12)型户内金属铠装 抽出式开关柜系3~10KV三相交流50Hz 单母线及单母线分段系统的成套配电装 置。主要用于发电厂、中小型发电机送 电；工矿企事业配电；电力系统二次变 电所受电、送电；大型高压电动机起动 等。实行控制、保护、检测之用。本开 关柜满足IEC298、GB3906等标准要求。
成套电器的基础知识 成套电器产品介绍 高低压开关柜的未来发展趋势
低压
低压开关柜的型号：
成套开关设备
我国新系列低压开关柜全型号由6位拼音字母或数字表示，其含义如下：
□ □□ □－□－□
1 2 3 4 5 6 第1位：分类代号，即产品名称，P－开启式低压开关柜，G－封闭式低压开关柜； 第2位：型式特征，G－固定式，C－抽出式，H－固定和抽出式混合安装； 第3位：用途代号，L（或D）－动力用，K－控制用这一位也可以作为统 一设计标志，如”S”表示森源电气系统； 第4位：设计序号；
2018年6月
目 录
成套电器的基础知识 成套电器产品介绍 高低压开关柜的未来发展趋势
什 么 是
成套电器?
成套电器即成套开关设备，它是以开关设备为主体的成套配电装置，
即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、
测量、保护等装置组装在一起而构成的成套配电装置。
成套电器可分为：
续运行的最高电压。
路电流。
额定电流 在规定的正常使用条件 和性能条件下，开关电器主 回路能够长期承载的电流有 效值，即开关电器允许长期 通过的最大工作电流。
额定绝缘水平
开关电器工作时能够承 受高于额定电压的各种过电 压作用，不会导致绝缘损坏。
成套电器
低压成套开关设备
种类和应用
按供电系统的要求和使用的场所分： 1、一级配电设备 动力配电中心（PC），俗称低压柜。 2、二级配电设备 动力配电柜和电动机控制中心（MCC）。 3、末级配电设备 照明箱和动力配电箱。 按结构特征和用途分类： 1、封闭式开关柜 如：GGD 2、抽出式开关柜 如：MNS、GCS等 3、动力、照明配电控制箱 ： XL-21、XM等
概述
本系列产品适用于10KV（6KV）交 流50Hz变电站，是将高压开关设备、 变压器、低压开关设备组成一体的配 电装置。具有占地面积小、安装简安 全可靠、维修方便的优点。能直接接 入负荷，一次安装即能实现送电目的。 多台组合可构成不同供电方式，因此 广泛应用于居民小区、高层建筑、旅 游景点、高速公路、工矿企业、油田 码头、乡镇农网及其他场所。
MNS低压抽出式开关柜
用途:
MNS型低压抽出式开关柜适用于三 相交流50、60Hz，额定电压660V， 额定电流4000A以下的三相四线制及 三相五线制电力系统，作为接受电能 和分配电能之间。广泛应用于发电厂、 变电所、厂矿企业和高层建筑的动力 配电中心PC和电动机控制中心MCC。
高压
成套开关设备
高压开关柜
12KV 电流：5000A
提高性能
故障率低
高压开关 智能化
绝缘性能
体积减小
发展充气柜
电弧防护
发展趋势
发 展 方 向
高低压成套开关设备
外观精美 供货周期短 成本低
高可靠 免维护 智能化 小型化 操作方便
谢 谢！
成套电器
基本技术要求
外 壳 防 护
成套电器外壳的基本作用是防护和支承。 1、要求具有足够的机械强度和刚度。 2、要求防护等级达到相应的标准。 防护等级代号IP： I：防固体侵入 例如：IP40或IP4X P：防水侵入 我公司的产品中，低压柜的防护等级一般为：IP30 中置柜为：IP40
成套电器
基本技术要求
概述： GGD型交流低压配电柜具有分断能力高、动热稳定 性好、电气方案灵活、组合方便、系列性、实用性强、 结构新颖、防护等级高等特点。可作为低压成套开关 设备的更新换代产品使用。 产品适用于发电厂、变电站、厂矿企业等电力用户 的交流50Hz，额定工作电压380V，额定工作电流至 4000A的配电系数，做为动力、照明及配电设备的电 能转换、分配与控制之用。
几乎在各种电压等级的系统中都用到成套电器。 1、在低压配电系统中，变配电站低压配电装置采用低压柜，生产车间、
建筑物等用电集中的场所采用动力配电柜、电动机控制中心（MCC）
和动力照明配电箱。 2、6~35KV变配电站中采用高压开关柜。
3、城网以及高层建筑越来越多采用预装式变电站，即箱变。
成套电器
基本技术要求
GCS型低压抽出式开关柜
概述： GCS型低压抽出式开关柜适用于发 电厂、变电所、石油化工部门、厂矿 企业、高层建筑等低压配电系统的动 力、配电和电机控制中心、电容补偿 等的电能转换、分配与控制用。产品 具有分断、接通能力高、动热稳定性 好、电气方案灵活、组合方便、系列 性实用性强、结构新颖、防护等级高 等特点。可以作为低压抽出式开关柜 的换代产品使用。
成套电器应具有良好的电气性能、绝缘性能和机械性能，并且动作 灵敏，工作可靠性高，能满足动稳定和热稳定的要求。此外，应能保证 设备操作、维护和检修的方便，以及保证操作人员的人身安全。 1、防止带负荷分、合隔离开关。 2、防止误分、误合断路器、负荷开关和接触器。 3、防止接地开关处在合闸位置时或带接地线关合断路器、 负荷开关等。 4、防止带电时挂接地线或合接地开关。 5、防止误入带电间隔。
开 关 柜 的 五 防
成套电器
基本技术要求
标
准 化
低压成套开关设备的有关标准 （1） GB7251-2013《低压成套开关设备和控制设备》 （2）JB/T9661-1999《低压抽出成套设备》 （3）JB/T5877-1991《低压固定成套设备》 高压开关柜的有关标准 （1） GB3906-1991《3～35KV交流金属封闭开关设备》 （2）DL/T404-1997《户内交流高压开关柜订货技术条件》
1、低压成套开关设备 2、高压开关柜 我们把大于等于1000V的交流电压称为高压；大于等于1500V的直流电 压称为高压。
