液压传动双作用叶片泵工作原理
叶片泵的工作原理
L R e r R e r 2e
利用等效法推导计算公式
从单作用叶片泵的工作过程可以看出，在离心 力的作用下，叶片的顶端一直与定子内壁接触， 由于定子内表面半径为R，则其周长为2πR，而 叶片的行程为2e, 故在转子转动一周的过程中， 任意相邻的两个叶片所围成的工作腔，在半径 方向上的变化幅度都等于2e. 在计算单作用叶片泵的排量时，可将其工作过 程等效视为：叶片的顶端先集中在长度为2πR 直线段上，然后同时沿着定子圆周的法线方向 移动2e的距离。则密封容积几何尺寸的变化量 可以等效为图2所示的长方体体积。故单作用叶 片泵的排量可以直接用如下的公式求得：
结构
• 如图所示双作用式叶片 泵是由定子、转子、叶 片、配流盘和泵体组成， 转子与定子同心安装， 定子的内曲线是由两段 长半径圆弧、两段短半 径圆弧和四段过度曲线 所组成，共有八段曲线。
工作原理
• 如图所示，转子做顺时针旋转，叶 片在离心力作用下径向伸出，其顶 部在定子内曲线上滑动。此时，由 两叶片、转子外圆、定子内曲线及 两侧配有盘所组成的密闭的工作腔 的容积在不断地变化，在经过右下 角以及左上角的配油窗口处时，叶 片伸出，工作腔容积增加，形成真 空，油液通过吸油窗吸入；在经过 右上角及左下角的配油窗口处时， 叶片回缩，工作腔容积变小，压强 增大，液压缸油液通过液压窗口输 出。
排量计算
双作用泵：
排量：V=2b(R-r)[π(R+r)-δz /cosθ] ×10-6 L/min
B —叶片宽度 δ—叶片厚度 z—叶片数 θ—叶片倾斜角
理论流量：Qt=2bn(R-r)[π(R+r)-δz /cosθ] ×10-6 L/min
性能特点
叶片泵压力脉动小，因磨损而产生的工作压力下降较小， 运转平稳、噪音较小，结构紧凑，起动转矩小。但吸入条 件较差，运动部件的工作可靠性较低。 1．流量较均匀，运转平稳，噪声较低。 2．双作用叶片泵转子所受径向力是平衡的，轴承寿命长； 它的内部密封性也较好，容积效率较高；因此，一般额定 排出压力较高，可达7MPa左右。 3．结构紧凑，尺寸较小而流量较大。 4．对工作条件要求较严。叶片抗冲击较差，较容易卡住， 对油液的清洁程度和粘度都比较敏感。端面间隙或叶槽间 隙不合适都会影响正常工作。转速一般在500～2000r／min 范围内，太低则叶片可能因离心力不够而不能压紧在定子 表面，而太高则吸人时会产生“气穴现象”； 5．结构较复杂，零件制造精度要求较高。
双作用叶片泵有着怎样的特点及作用原理呢？
双作用叶片泵有着怎样的特点及作用原理呢？叶片泵的优点是运转平稳、压力脉动小，噪声小、结构紧凑、尺寸小、流量大。
其缺点是：对油液要求高，如油液中有杂质，则叶片容易卡死；与齿轮泵相比结构较复杂。
它广泛应用于机械制造中的专用机床，自动线等中、低压液压系统中。
该泵有两种结构形式：一种是单作用叶片泵，另一种是双作用叶片泵。
双作用叶片泵是其的一种，下面来看一下双作用叶片泵的特点及作用原理吧！双作用叶片泵的结构特点(1)双作用叶片泵如不考虑叶片厚度，泵的输出流量是均匀的，但实际叶片是有厚度的，长半径圆弧和短半径圆弧也不可能完全同心，尤其是叶片底部槽与压油腔相通，因此泵的输出流量将出现微小的脉动，但其脉动率较其他形式的泵（螺杆泵除外）小得多，且在叶片数为4的整数倍时小，为此，双作用叶片泵的叶片数一般为12片或16片。
(2)提高双作用叶片泵压力的措施。
由于一般双作用叶片泵的叶片底部通压力油，就使得处于吸油区的叶片顶部和底部的液压作用力不平衡，叶片顶部以很大的压紧力抵在定子吸油区的内表面上，使磨损加剐，影响叶片泵的使用寿命，尤其是工作压力较高时，磨羝更严重，吸油区叶片两端压力不平衡，限制了双作川叶片泵工作压力的提高。
所以在高压叶片泵的结构匕必须采取措施，使叶片压向定子的作用力减小，常用的措施如下。
①减小作用在叶片底部的油液压力。
将泵的压油腔的油通过阻尼槽或内装式小减压阀通到吸油区的叶片底部，使叶片经过吸汕腔时，叶片压向定子内表面的作用力不致过大。
②减小叶片底部承受压力油作用的面积。
叶片底部受压面积为叶片的宽度和叶片厚度的乘枳，因此减小叶片的实际受力宽度和厚度，就可减小叶片受压面积。
减小叶片实际受力的宽度结构，这种结构中采用了复合式叶片(亦称子母叶片〕，叶片分成母叶片a与子叶片b两部分。
通过配油盘使k腔总是接通压力油，引人母子叶片间的小腔c内，而母叶片底部l腔，则借助于虚线所示的油孔，始终与项部油液压力相同。
这样，无论叶片处在吸油区还是压油区，母叶片顶部和底部的压力油总是相等的，当叶片处在吸油腔时，只有c腔的篼油作用而压向定子内表面，减小了叶片和定子内表面间的作用力。
液压泵的种类和分类原理
液压泵的种类和分类原理液压泵的种类和工作原理液压泵是为液压传动提供加压液体的一种液压元件，是泵的一种。
它的功能是把动力机(如电动机和内燃机等)的机械能转换成液体的压力能。
输出流量可以根据需要来调节的称为变量泵，流量不能调节的称为定量泵。
液压系统中常用的泵有齿轮泵、叶片泵和柱塞泵 3种。
一． Gear pump齿轮泵：体积较小，结构较简单，对油的清洁度要求不严，价格较便宜；但泵轴受不平衡力，磨损严重，泄漏较大。
电动机带动油泵齿轮旋转时，由于一对齿轮脱开，使泵体吸油腔容积逐渐增大，形成局部真空油液在大气压力的作用下经油管、泵体进入吸油腔。
进入吸油腔的油液在密封的工作窨中随齿轮转动沿泵体内进入排油腔，在排油腔充满油液的齿间由于齿啮合，使该腔的容积逐渐减少，把齿间的油液挤压出去，在外载荷的作用下形成油压，随着齿轮的连续旋转，油泵便不断地吸油和排油。
2（1）输油泵是卧式回转泵，主要有泵体、前后盖、主从动齿轮、安全阀体、轴承、轴承座及密封装置等零件组成，具体结构见附图。
（2）泵体、前后盖、轴承座为灰口铸体件，齿轮用优质碳素钢制作，也可根据用户特殊需要，用铜材或不锈钢材料制作。
（3） 2CY1.1-5型油泵的轴承座内装有轴向密封，采用三个耐油橡胶圈和一个挡圈组成的橡胶圈密封，调节压紧盖上的两只螺栓可调节密封的松紧程度，滑动轴承采用粉末冶金。
2CY12-60油泵的盖内装有机械密封，轴承采用单系列向心球轴承或圆柱滚子轴承，靠输送的油液自动润滑。
（4）泵体内均装有安全阀，当排油管道阀门关闭或油路系统发生鼓掌，油压超过泵的排出压力时，安全阀门便自动开启，使油液部分或全部地回流至油腔，对泵和管道安全起保护作用。
（5）油泵通过弹性联轴器与电机联接，并安装在公共底版上。
二Vane pump叶片泵：分为双作用叶片泵和单作用叶片泵。
这种泵流量均匀，运转平稳，噪音小，工作压力和容积效率比齿轮泵高，结构比齿轮泵复杂。
工作原理：叶片泵的工作原理及结构（一）双叶片泵的工作原理1.定子(内腔型线):（转子和定子一般是针对电机等原动机来说的。
3《液压传动》液压泵
19
17
1）原因：径向液压力分布不均 啮合力 2）危害：轴承磨损、刮壳。 3）措施：缩小压油口，增加径 向间隙。 ※ 压油口缩小后，安装时注意不 能反转。
18
作用在泵轴上的径向力，能使轴弯曲，从而引起齿顶与泵壳体 相接触，从而降低了轴承的寿命，这种危害会随着齿轮泵压力的提 高而加剧，所以应采取措施尽量减小径向不平衡力，其方法如下： (1) 缩小压油口的直径，使压力油仅作用在一个齿到两个齿的范围 内，这样压力油作用于齿轮上的面积减小，因而径向不平衡力也就 相应地减小。 （2）增大泵体内表面与齿轮齿顶圆 的间隙，使齿轮在径向不平衡力作用 下，齿顶也不能和泵体相接触。 （3）开压力平衡槽，如图所示， 开两个压力平衡槽1和2分别与低、高 压油腔相通，这样吸油腔与压油腔相 对应的径向力得到平衡，使作用在轴 承上的径向力大大地减小。但此种方 法会使泵的内泄漏增加，容积效率降 低，所以目前很少使用此种方法。
9
一、齿轮泵的工作原理 齿轮泵的工作原理
齿轮1、2的齿廓线（面）与壳体内 表面及前后端盖构成若干密封容积， 啮合线将高、低压腔隔离开来。 当齿轮按图示方向旋转时，下侧的轮 齿逐渐脱离啮合，其密封容积逐渐增 大，形成局部真空，油液在大气压力 的作用下从吸油口进入下部低压腔； 随着齿轮的转动，齿轮的齿谷把油液 从下侧带到上侧密封容积中，轮齿在 上侧进入啮合时，使上侧密封容积逐 渐减小，油液从上侧油高压腔将油液 排出。当齿轮泵不断地旋转时，齿轮 泵不断地吸油和排油
10
二、齿轮泵的排量和流量 1．排量与流量： 对于由一对齿数相等的齿轮组成的外啮 排量与流量： 合齿轮泵，其主轴旋转一周所排出的液体体积等于两齿轮轮齿 体积之和。对于标准齿轮而言，轮齿体积与齿谷容积是相同的。 这样，齿轮泵的几何排量等于一个齿轮的轮齿体积和齿谷容积 之和。考虑到齿顶间隙的液体从排液腔仍被带回到吸油腔，不 参与排液，则齿轮泵的几何排量等于以齿顶圆为外径、以 (Z－ 2)m的圆为内径、高为齿轮宽度B的圆筒体积

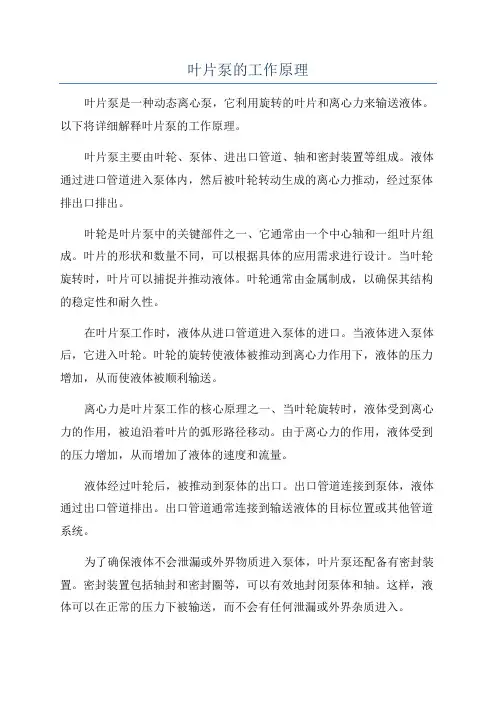

叶片泵的工作原理
叶片泵的工作原理叶片泵是一种动态离心泵，它利用旋转的叶片和离心力来输送液体。
以下将详细解释叶片泵的工作原理。
叶片泵主要由叶轮、泵体、进出口管道、轴和密封装置等组成。
液体通过进口管道进入泵体内，然后被叶轮转动生成的离心力推动，经过泵体排出口排出。
叶轮是叶片泵中的关键部件之一、它通常由一个中心轴和一组叶片组成。
叶片的形状和数量不同，可以根据具体的应用需求进行设计。
当叶轮旋转时，叶片可以捕捉并推动液体。
叶轮通常由金属制成，以确保其结构的稳定性和耐久性。
在叶片泵工作时，液体从进口管道进入泵体的进口。
当液体进入泵体后，它进入叶轮。
叶轮的旋转使液体被推动到离心力作用下，液体的压力增加，从而使液体被顺利输送。
离心力是叶片泵工作的核心原理之一、当叶轮旋转时，液体受到离心力的作用，被迫沿着叶片的弧形路径移动。
由于离心力的作用，液体受到的压力增加，从而增加了液体的速度和流量。
液体经过叶轮后，被推动到泵体的出口。
出口管道连接到泵体，液体通过出口管道排出。
出口管道通常连接到输送液体的目标位置或其他管道系统。
为了确保液体不会泄漏或外界物质进入泵体，叶片泵还配备有密封装置。
密封装置包括轴封和密封圈等，可以有效地封闭泵体和轴。
这样，液体可以在正常的压力下被输送，而不会有任何泄漏或外界杂质进入。
叶片泵可以在水泵系统、石油、化工、制药、食品加工和造纸等领域中广泛应用。
它们具有结构简单、运行可靠、体积小、重量轻等优点。
叶片泵的工作原理基于旋转叶片和离心力的作用，通过这一原理可以高效地输送液体。
总而言之，叶片泵通过旋转的叶片和离心力来推动液体。
液体通过进口管道进入泵体并经过叶轮，然后在离心力作用下被推动，最终通过出口管道排出。
密封装置确保液体输送安全可靠。
叶片泵因其结构简单、运行可靠被广泛应用于不同的工业领域。

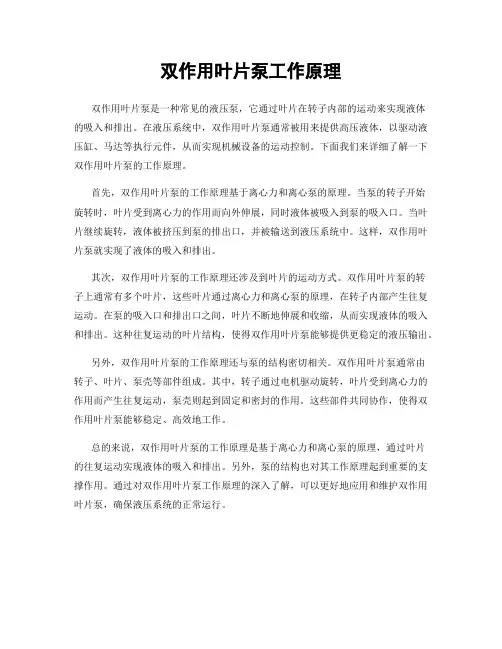

双作用叶片泵工作原理
双作用叶片泵工作原理
双作用叶片泵是一种常见的液压泵，它通过叶片在转子内部的运动来实现液体
的吸入和排出。
在液压系统中，双作用叶片泵通常被用来提供高压液体，以驱动液压缸、马达等执行元件，从而实现机械设备的运动控制。
下面我们来详细了解一下双作用叶片泵的工作原理。
首先，双作用叶片泵的工作原理基于离心力和离心泵的原理。
当泵的转子开始
旋转时，叶片受到离心力的作用而向外伸展，同时液体被吸入到泵的吸入口。
当叶片继续旋转，液体被挤压到泵的排出口，并被输送到液压系统中。
这样，双作用叶片泵就实现了液体的吸入和排出。
其次，双作用叶片泵的工作原理还涉及到叶片的运动方式。
双作用叶片泵的转
子上通常有多个叶片，这些叶片通过离心力和离心泵的原理，在转子内部产生往复运动。
在泵的吸入口和排出口之间，叶片不断地伸展和收缩，从而实现液体的吸入和排出。
这种往复运动的叶片结构，使得双作用叶片泵能够提供更稳定的液压输出。
另外，双作用叶片泵的工作原理还与泵的结构密切相关。
双作用叶片泵通常由
转子、叶片、泵壳等部件组成。
其中，转子通过电机驱动旋转，叶片受到离心力的作用而产生往复运动，泵壳则起到固定和密封的作用。
这些部件共同协作，使得双作用叶片泵能够稳定、高效地工作。
总的来说，双作用叶片泵的工作原理是基于离心力和离心泵的原理，通过叶片
的往复运动实现液体的吸入和排出。
另外，泵的结构也对其工作原理起到重要的支撑作用。
通过对双作用叶片泵工作原理的深入了解，可以更好地应用和维护双作用叶片泵，确保液压系统的正常运行。
液压双泵工作原理
液压双泵工作原理
液压双泵是一种常用的液压传动装置，它的工作原理是利用两个泵同时工作，将液压油通过管道输送到液压执行器中，从而实现工作机构的运动。
液压双泵的工作原理可以分为两个主要步骤：吸油阶段和压油阶段。
在吸油阶段，两个泵同时开始工作。
其中一个泵吸入液压油，将其送入液压系统中；另一个泵则将液压油送往液压执行器。
通过这种方式，液压系统中的液压油可以得到循环利用，从而提高了系统的效率。
在压油阶段，两个泵继续工作。
其中一个泵将液压油送往液压执行器，来实现工作机构的运动；另一个泵则继续吸入液压油，为下一次压油阶段做准备。
通过交替工作，液压双泵可以保持连续不断的液压油供应，从而确保液压系统的正常运行。
液压双泵具有很多优点。
首先，它可以提高液压系统的工作效率。
由于两个泵同时工作，液压油的供应量大大增加，从而加快了工作机构的响应速度。
其次，液压双泵还可以提高系统的可靠性。
当一个泵发生故障时，另一个泵仍然可以正常工作，保证了系统的稳定运行。
总结一下，液压双泵是一种通过两个泵同时工作来实现液压系统供油的装置。
它的工作原理简单而有效，能够提高系统的工作效率和
可靠性。
液压双泵在工程机械、船舶、冶金设备等领域得到广泛应用，为各种工作机构提供了可靠的动力支持。
液压与气压传动——第六节叶片泵
第三章 液压泵
当转子 2 在传动轴带动下转动 时，叶片在离心力和底部液压 力（叶片槽底部始终与压油腔 相通）的作用下压向定子 3 的 内表面，在叶片、转子、定子 与配流盘之间构成若干密封空 间。
当叶片从小半径曲线段向大半径曲线滑动时，叶片外伸， 这时所构成的密封容积由小变大，形成部分真空，油液便 经吸油窗口吸入；而处于从大半径曲线段向小半径曲线滑 动的叶片缩回，所构成的密封容积由大变小，其中的油液 受到挤压，经过压油窗口压出。
第三章 液压泵
3. 双作用叶片泵结构特点
（1）定子过渡曲线 定子内表面的曲线由四段圆 弧和四段过渡曲线组成（见图）。 理想的过渡曲线不仅应使叶片在 槽中滑动时的径向速度和加速度 变化均匀，而且应使叶片转到过 渡曲线和圆弧交接点处的加速度 突变不大，以减小冲击和噪声。 目前双作用叶片泵一般都使用综 合性能较好的等加速、等减速曲 线或高次曲线作为过渡曲线。
第三章 液压泵
(4) 限压式变量叶片泵 （a）外反馈式变量叶片泵的工作原理。下图为外反馈 限压式变量叶片泵工作原理图。转子2的中心O1是固定的， 定子3可以左右移动，在限压弹簧5的作用下，定子3被推 向左端，使定子中心O2和转子中心O1之间有一初始偏心 量e0。它决定了泵的最大流量qmax。定子3的左侧装有反 馈液压缸6，其油腔与泵出口相通。
第三章 液压泵
（4）提高工作压力的主要措施 双作用叶片泵转子所承受的径向力是平衡的，因此 工作压力的提高不会受到这方面的限制。同时泵采用 配流盘对端面间隙进行补偿后，泵在高压下工作也能 保持较高的容积效率。双作用叶片泵工作压力的提高， 主要受叶片与定子内表面之间磨损的限制。 前面已经提到，为了保证叶片顶部与定子内表面紧 密接触，所有叶片的根部都是与压油腔相通的。当叶 片处于吸油区时，其根部作用着压油腔的压力，顶部 却作用着吸油腔的压力，这一压力差使叶片以很大的 力压向定子内表面，加速了定子内表面的磨损。当泵 的工作压力提高时，这个问题就更显突出，所以必须 在结构上采取措施，使吸油区叶片压向定子的作用力 减小。
双作用叶片泵工作原理
双作用叶片泵工作原理
双作用叶片泵是一种常见的液压泵，主要用于传递高压油液，被广泛地应用于工业、
农业、船舶、采矿、建筑等领域。
其工作原理如下：
一、工作原理
双作用叶片泵的主要组成部分包括泵体、转子、叶片和轴。
泵体上有两个固定的叶片槽，转子上有两个叶片，当转子转动时，叶片随之运动，不断地向内外面移动，使得泵腔
内的液体被吸入或压入。
当转子转动时，它的叶片始终保持与泵体的槽沟配合，分别形成
左右两个密封腔，泵体中央隔墙切断了左右两个腔，防止高压油液从高压区域泄漏到低压
区域。
在叶片运动过程中，先形成一个低压区域，在这个区域内，液体被吸入泵腔，然后叶
片继续向内面运动，最终压实了液体，使其通过泵体的出口管路流出。
然后，叶片开始向
外运动，形成一个高压区域，将液体压入设备或系统中，从而实现液体的输送。
二、优缺点
优点：
1、体积小、重量轻，适用于小型设备或系统，便于移动和安装。
2、工作稳定可靠，能够不间断地工作长时间。
3、转速高，流量大，在短时间内可以迅速完成液体传输任务。
4、结构简单、维护方便，易于进行清洁和保养。
1、密封性差，容易出现泄漏现象，需要重视密封问题。
2、振动大，噪音高，存在一定的环境污染问题。
三、适用范围
双作用叶片泵适用于输送不含固体颗粒或纤维的液体，如燃油、润滑油、水、溶液等，可广泛应用于潜水泵、汽车油泵、泥浆泵、混凝土泵、水泵等领域，尤其适用于“低流高压”情况下的液压传动系统。
双作用叶片泵
双作用叶片泵
双作用叶片泵是一种常用的工业泵，能够同时进行吸入和排出流体，具有高效、可靠的特点。
它由泵轴、叶轮、泵壳等组成。
双作用叶片泵的工作原理是通过泵轴的旋转，使叶轮固定在泵轴上的叶片产生离心力，从而将流体吸入泵壳内。
当泵轴旋转到一定角度后，叶片与泵壳之间的间隙沿叶片的轨迹逐渐变窄，从而将流体排出。
双作用叶片泵的叶轮一般采用半圆形叶片或矩形叶片，具有良好的耐磨性和耐腐蚀性。
泵壳通常采用铸铁制造，内部经过精密加工，以确保叶片的正常工作。
双作用叶片泵的性能参数包括流量、扬程、效率等。
流量是指单位时间内通过泵的液体体积，扬程是指液体从进口到出口的高度差，效率是指泵的能量转化效率。
双作用叶片泵的应用范围广泛，可用于输送清水、污水、油料等各种液体。
在工业生产中，常用于水处理、石油化工、冶金、食品加工等领域。
总之，双作用叶片泵具有双向工作能力，能够同时进行吸入和排出流体。
它是一种高效、可靠的工业泵，适用于各种液体的输送。
叶片泵的结构与工作原理
123456789101112131415叶片泵的结构与工作原理叶片泵由定子、转子、叶片、壳体及泵盖等组成，如图1-23所示。
转子由变矩器壳体后端的轴套带动，绕其中心旋转；定子是固定不动的，转子与定子不同心，二者之间有一定的偏心距。
1-转子2-定位环3-定子4-叶片A-进油口B-出油口。
当转子旋转时，叶片在离心力或叶片底部的液压油压力的作用下向外张开，紧靠在定子内表面上，并随着转子的转动，在转子叶片槽内作往复运动。
这样在每两个相邻叶片之间便形成密封的工作腔。
如果转子朝顺时针方向旋转，在转子与定子中心连线的右半部的工作腔容积逐渐减小，将液压油从出油口压出。
这就是叶片泵的工作过程。
叶片泵的排量取决于转子直径、转子宽度及转子与定子的偏心距。
转子直径、转子宽度及转子与定子的偏心距越大，叶片泵的排量就越大。
叶片泵具有运转平稳、噪音小、油泵油量均匀、容积效率高等优点，但它结构复杂，对液压油的污染比较敏感。
液压系统主要故障分析与消除方法1 前言16液压系统发生的故障一般分为两类: 一类是整个液压系统发生故障, 整个液压系统的执行机构动作失灵或速度缓慢无力, 此时可考虑是否因泵和溢流阀的突然损坏或零件的磨损以及滤油器被堵塞所引起的流量、压力不足; 另一类是个别机构动作失灵或发生故障, 一般可从发生故障的执行机构或控制机构入手分析。
对液压系统故障来说, 诊断、寻找故障的原因和所在部位较难, 而找到后排除较为容易。
