全自动凝胶成像分析系统
凝胶成像分析系统介绍及使用注意事项
![凝胶成像分析系统介绍及使用注意事项](https://img.taocdn.com/s3/m/36f05528591b6bd97f192279168884868762b86d.png)
凝胶成像分析系统介绍及使用注意事项一、定义凝胶成像即对dna/rna/蛋白质等凝胶电泳不同染色(如eb、考马氏亮蓝、银染、sybr green)及微孔板、平皿等非化学发光成像检测分析。
凝胶成像系统可以应用于分子量计算,密度扫描,密度定量, PCR定量等生物工程常规研究。
二、分类1、普通凝胶成像分析系统可以对蛋白电泳凝胶,DNA凝胶样品进行图象采集并进行定性和定量分析,样品包括:EB、SYBRGreen、SYBRGold、TexasRed、GelStar、Fluoroscecin、RadiantRed等染色的核酸监测;以及CoomassieBlue、SYPROOrange、各种染色的蛋白质凝胶,如考染等(或UV,EB和有色及可见样品成像)。
2、化学发光成像分析系统凝胶成像系统范围涵盖UV,EB,化学发光、紫外-荧光、有色及可见样品成像。
3、多色荧光成像分析系统成像范围涵盖UV,EB,化学发光、多色荧光荧光、有色及可见样品成像。
多功能活体成像系统UV,EB,化学发光、多色荧光荧光、有色及可见样品成像和离体组织和小型动物,及大型动物。
三、原理样品在电泳凝胶或者其他载体上的迁移率不一样,以标准品或者其他的替代标准品相比较就会对未知样品作一个定性分析。
这个就是图像分析系统定性的基础。
根据未知样品在图谱中的位置可以对其作定性分析,就可以确定它的成份和性质。
样品对投射或者反射光有部分的吸收,从而照相所得到的图像上面的样品条带的光密度就会有差异。
光密度于样品的浓度或者质量成线性关系。
根据未知样品的光密度,通过于已知浓度的样品条带的光密度指相比较就可以得到未知样品的浓度或者质量。
这就是图像分析系统定量的基础。
采用最新技术的紫外透射光源和白光透射光源使光的分布更加均匀,最大限度的消除了光密度不均造成的对结果的影响。
四、应用范围总体上来说凝胶成像可应用于:凝胶成像系统可以用于:蛋白质、核酸、多肽、氨基酸、多聚氨基酸等其他生物分子的分离纯化结果作定性分析。
凝胶成像系统常见问题分析解答
![凝胶成像系统常见问题分析解答](https://img.taocdn.com/s3/m/158718fbaef8941ea76e0581.png)
凝胶成像系统常见问题分析解答1、凝胶成像系统的原理?样品在电泳凝胶或者其他载体上的迁移率不一样,以标准品或者其他的替代标准品相比较就会对未知样品作一个定性分析。
这个就是图像分析系统定性的基础。
根据未知样品在图谱中的位置可以对其作定性分析,就可以确定它的成份和性质。
样品对投射或者反射光有部分的吸收,从而照相所得到的图像上面的样品条带的光密度就会有差异。
光密度于样品的浓度或者质量成线性关系。
根据未知样品的光密度,通过于已知浓度的样品条带的光密度指相比较就可以得到未知样品的浓度或者质量。
这就是图像分析系统定量的基础。
采用最新技术的紫外透射光源和白光透射光源使光的分布更加均匀,最大限度的消除了光密度不均造成的对结果的影响。
2、凝胶成像的适用范围?1.蛋白质、核酸、多肽、氨基酸、多聚氨基酸等其他生物分子的分离纯化结果作定性分析。
2.可以确定生物分子的分子量。
3.可以应用于生物分子的定量分析中。
3、凝胶成像一般操作步骤?1.打开凝胶成像系统开关。
2.打开电脑,系统自动打开并进入成像软件。
3.打开凝胶成像系统前面板,选择使用紫外透射光源或者白光透射光源,将相应光源安放到位。
4.将样品放置在透射光源的样品台上。
5.在成像操作界面里面选择使用Upper white光源,点击绿色(即时成像)按钮。
4、是不是像素越高,产品就越好?像素是要针对成像设备来看的,比如数码相机与CCD的像素就不具备可比性,其次CCD本身的质量比单纯的像素高低更重要。
对于同级别CCD最重要的指标是其大小,也就是CCD尺寸,尺寸越大其本身价值就成几何倍地增长。
5、配件紫外反射灯源的主要用途为何?紫外反射灯源使用并不广泛,主要是提供非透明材质的DNA跑胶载体如纸层析等的成像需要而使用。
由于比较常用的还是透明的琼脂糖凝胶与聚丙烯酰胺凝胶,透射光源完全可以满足,因此将紫外反射光源作为选配件不列入标配中。
6、为何要采用自动变焦镜头,有何意义?自动变焦镜头无需手动调节,可操作性强,同时也减少了EB潜在的污染机会。
Tanon 3500凝胶成像系统标准操作规程
![Tanon 3500凝胶成像系统标准操作规程](https://img.taocdn.com/s3/m/630c5a8828ea81c758f578e3.png)
1. 目的
规范仪器设备的操作程序,保证Tanon 3500凝胶成像系统的正常使用。
2. 适用范围:本公司Tanon 3500凝胶成像系统的操作。
3. 职责:使用人员依据本规范标准操作Tanon 3500凝胶成像系统。
4. 内容
4.1操作程序
4.1.1插上电脑及紫外分析仪电源插座,打开电脑开关,启动电脑。
4.1.2将凝胶放入紫外分析仪暗箱内,双击电脑桌面上的“Tanon MP”软件图标。
4.1.3点击透射光源“UV”进行拍摄,观看凝胶电泳结果。
4.1.4若观看图像不够清晰,可以通过镜头控制下的变焦、光圈和焦距来调节图像的清晰度。
4.1.5观看结束点击“保存”对结果进行存档。
(保存路径不宜为系统盘,保存类型为:Jpeg(*.Jpg))4.1.6观看保存结束,取出暗箱内的凝胶,关闭透射光源,关闭软件,关闭电脑,关闭紫外分析仪电源,断开插座。
4.1.7如无需对凝胶电泳结果进行保存,可直接通过紫外分析仪暗箱上方的控制面板进行肉眼观察,无需使用电脑软件。
4.2注意事项
4.2.1凝胶内还有EB,取放凝胶时注意戴好手套保护自己。
凝胶作废时不宜随意丢弃,应放入专属的垃圾箱内。
4.2.2操作仪器统一不戴手套,防止手套上的EB粘在仪器上给其他人员带来危害。
4.2.3凝胶中的核酸分子在紫外灯照射下易分解,因此照射时间不宜过长。
4.2.4暗箱内凝胶取出后,会残留一些水质,此时应用干净的纸巾擦拭干净,保持暗箱内无水汽,以防拍照图片模糊不清。
5. 支持文件
5.1 《设备管理制度》
6. 相关记录
6.1 《设备使用记录》
第1页共2页。
上海天能凝胶图像处理系统1600说明书
![上海天能凝胶图像处理系统1600说明书](https://img.taocdn.com/s3/m/1c6d4e6b7e21af45b307a82b.png)
凝胶图像处理系统
(Tanon-1600 全自动系统)
用户手册 USER’S GUIDE
上海天能科技有限公司
目录
1 TANON-1600 数码凝胶图像分析系统简介
1
1.1 TANON-1600 数码凝胶图像分析系统主要参数.......................................................................... 1 1.2 GIS 1D 图像分析软件(VER. 4.00) .......................................................................................... 1 1.3 TANON-1600 数码凝胶图像分析系统主要配置.......................................................................... 2 1.4 TANON-1600 数码凝胶系统的计算机要求.................................................................................. 2 1.5 TANON-1600 数码凝胶图像分析系统售后服务.......................................................................... 2
作用 分析时打开泳道曲线窗口 分析时打开数据窗口 打开多张图片时将图像以层叠方式排列 打开多张图片时将图像以水平方式排列 打开多张图片时将图像以垂直方式排列 最小化所有图像 分析时打开工具栏
加注菜单
凝胶成像系统的使用方法
![凝胶成像系统的使用方法](https://img.taocdn.com/s3/m/cba8fce9988fcc22bcd126fff705cc1755275fdc.png)
凝胶成像系统的使用方法
本系统属全自动电脑控制影像分析系统,主要拍摄核酸的agarose电泳胶片,及蛋白质的acrylamide电泳胶片。
在与markers比较后,可精确计算样本的分子量,对核酸电泳也可准确定量,是分子生物学及生化蛋白试验的重要检测工具。
本系统包括暗箱,紫外透射仪,摄像头,变焦镜,电脑以及专业凝胶图象采集及分析.软件(3.3版)。
该软件提供对电泳凝胶、斑点测量、PCR密度的定量分析等。
此外,还提供图像采集、标注、打印、数据和图像发送到Word、Excel、图像处理等功能。
1.使用方法
(1) 打开电脑,启动凝胶分析软件,进入用户界面。
(2)打开采集凝胶图像的暗箱装置电源开关,放入凝胶,打开紫外光源或白光光源,将采集装置与电脑上采集卡相连,然后选择“文件”菜单中的“图像采集”或工具栏的“图像采集”按钮,出现图像窗口:“开始采集”、“停止采集”、“采集图像”等。
如果图像不清晰,可以调节暗箱上的变焦镜,使之清晰。
可直接将图像保存起来,也可通过“图像处理”对图像进行旋转、裁剪、滤波、调节对比度……方面的处理。
(3)对读入的电泳凝胶图像,可以启动电泳凝胶分析系统。
在“功能选择”菜单中选择“电泳凝胶”或在工具栏上的“电泳凝胶”工具,将出现泳道分析工具栏,并在“图像显示”子窗口中出现一个红色的矩形框。
还可进入“条带分析”系统,对条带进行编号,对二条以上的条带进行比较。
(4)采集图像结束后,关闭暗箱电源开关,从暗箱中取出凝胶,并将玻璃板清洗干净,晾干。

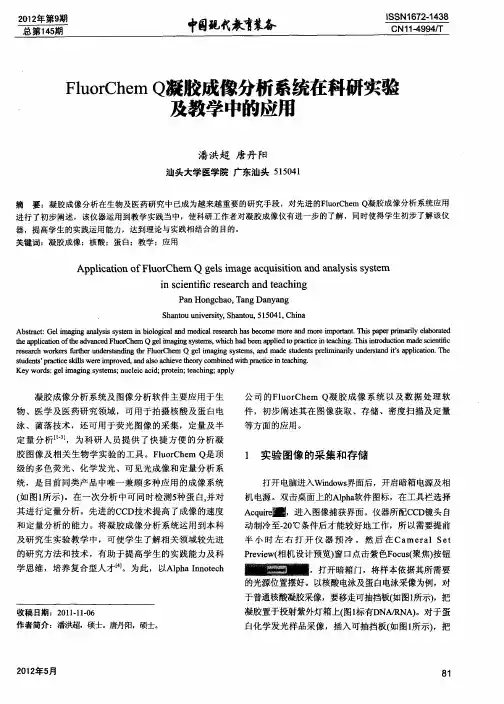

Fluor Chem Q凝胶成像分析系统在科研实验及教学中的应用
![Fluor Chem Q凝胶成像分析系统在科研实验及教学中的应用](https://img.taocdn.com/s3/m/8c6ad0a7dd3383c4bb4cd214.png)
S a tu u i e s y S a t u 5 5 41 Ch n h n o n v r i , h n o , 1 0 , ia t
Absr c:Ge i a i n l i yse i bilgc l n me c lrs ac ta t lm gng a aysss tm n oo ia d a dia e er hha e o emo ea d mo i or n . i sb c m l n e r mp t t Thspa e rma l lbo ae a p rp i r y ea rtd i
定量分 析【 l l ,为科研人 员提供 了快捷 方便 的分析 凝 4 胶 图像及相关生物 学实验的工具 。Fu r h m 是 顶 loC e Q 级 的多色荧光、化学发光、可 见光成像和定量分析系 统 ,是 目前同类 产品中唯一兼顾多种应用的成像系统
1 实验 图像 的采集和存储
打开电脑进入Wi o s n w 界面后,开启暗箱电源及相 d
动制冷至一0 2 ℃条件后才能较好地工作,所 以需要提前 半 小 时 左 右 打 开 仪 器 预 冷 。 然 后在 C me a e a r lS t
及研 究生实验教学 中,可使学生 了解相维,培养 复合型人才[。为此 ,以Ap aIn tc 4 】 lh oeh n
作 者简介:潘洪超,硕士。唐丹阳,硕士。
21:5 0  ̄ 月 2g
8 1
2 1年 第9 0 2 期
总 1期 第4 5
中 砚代孝 备 国 装
IN6-1 SN-93 C171_ S194 12, 448
f) 确 的暗箱关门方法 。将暗箱 门掩至6 度左右 2i E 0 位 置,放 手,依靠重力,门 自行关闭。注 意:忌用力 推动关 闭暗箱 门。 (1 3注意保持紫外灯箱及投射 白光板 的清洁。
SIM凝胶成像
![SIM凝胶成像](https://img.taocdn.com/s3/m/8bca92c7f5335a8103d22083.png)
2)用户自定义紫外灯定时关闭功能 3)紫外灯强度由75%-100%无极可调
mode1,仪器锁定透射台和相机camera两个 灯处于工作状态,用于DNA、RNA等胶的测 定;
mode2仪器锁定254nm 、365nm两个侧灯和 相机camera处于工作状态,用于膜反射等;
Mode3仪器锁定light灯处于工作状态:
mode4处于用户自选模式
3 紫外灯光强度75-100%无极可调
光源能量可调 70%-100%:强 度可调,可观察激 发状态下最清晰图 像,在清晰观察图 像基础上尽量避免 对样品的损伤液晶 屏光强度设置面板 如图
保护样品 调节灯强度,选择最清晰图像
4 灯定时功能
应用领域
凝胶成像系统的应用范围实际上非常广,能对各种透明或 不透明的成像都能提供方便、迅速、准确的处理,包括蛋 白质条带、斑点密度、蛋白质或DNA/RNA分子定量、电泳 迁移率、PCR、自动菌落计数、酶标板测定、物距测量、 遗传关系等。
凝胶图像分析系统的认证
凝胶图像分析系统的规格与分类
按像素分类:140万 200万 300万
7 多种光源
侧灯90度弯曲旋转,SIM凝胶光源为标配(M 和 E系列)
UV254nm
UV254nm
UV365nm
UV312nm
UV365nm
8 门双层胶条 内门双叠密封,避免了紫外线对人体的伤 害,同时增强了暗室的避光效果;外门具 有门触点功能
触电保护开关
门双层胶条
特点
❖1 高像素科研级专业摄相机 ❖2 T 型控制器 ❖3 紫外灯光强度75-100%无极可调 ❖4 灯定时功能 ❖5 推拉式工作台 ❖6 独特的风扇及密闭风道设计 ❖7 多种标配光源,侧灯可90度弯曲旋转
莫纳生物QuickGel 6200凝胶成像系统使用说明书
![莫纳生物QuickGel 6200凝胶成像系统使用说明书](https://img.taocdn.com/s3/m/4c821bc8a1116c175f0e7cd184254b35eefd1acf.png)
1Simply Discover MoreQuickGel 6200凝胶成像系统使用说明书Version 1.002莫纳生物莫纳苏州4000平米 ISO9001、13485 标准工厂莫纳武汉6000平米 GMP 标准洁净工厂上海运营中心公司营销总部莫纳生物简介莫纳生物科技有限公司由珠海南山投资有限公司等机构发起,联合国内外多家知名生命科学企业携手打造。
公司集研发、生产、销售、服务于一体,致力于成为生命科学基础科研产品、生物技术企业研发工具及高标准生产原料的全产业链提供者,塑造生命科学行业的著名品牌。
研发生产基地莫纳生物现拥有莫纳苏州研发、生产基地、莫纳武汉生产基地,建成莫纳生物技术研发院。
构建了完整的研发,生产,质控,市场,销售管理,客户服务体系,旨在促进产学研合作、研发成果转化和企企合作。
依据QbD (质量源于设计)原则建立系统质量控制体系,做高标准、稳定、可靠的生命科研工具。
莫纳生物技术研发院由12名知名科学家担任顾问,10多位博士领衔近百名研究人员,以生物学应用为导向,研发更智能、高标准的生命科研工具。
重要说明本文件版权归莫纳生物科技有限公司(以下简称莫纳生物)所有,未经莫纳生物授权,不得对文件中的内容进行修改、挪用或恶意传播。
注意:使用前请您仔细阅读本使用说明,严格按照说明进行操作。
否则,有可能造成设备损坏或无法正常工作。
一、仪器安装1.开箱仪器开箱后,应首先按装箱单清点验收包装箱内物品,如有缺失或损坏,请立即告知安装工程师或联系莫纳生物售后。
验收合格,请填写仪器验货安装报告上相关内容,并交给安装调试工程师,以便建档和保修。
开箱取出仪器后,请妥善保存包装箱和包装材料,以便二次运输时使用。
对于送修运输途中因包装不善而发生的仪器损坏,莫纳生物不承担任何责任。
2.仪器安放本仪器应安放在湿度较低、灰尘较少且远离水源(如水池、水管)的地方,并保持室内通风良好,无腐蚀性气体或强磁场干扰。
为保证运行安全,在仪器方圆30 cm内不得有其他设备或杂物,不要将仪器放在难以实行断电操作的位置。
