接受部门
及人员
交底部门
及人员
年月日
技术交底记录
□□□□□□□□□
工程名称
分部（项）或
构件名称
自动喷淋系统
(17)水喷雾灭火系统：应对喷头的质量、型号、规格是否符合设计要求，当矩形布置时，水雾喷头之间的距离不应大于1.4倍水雾喷头的水雾锥底圆半径；当菱形布置时，水雾喷头之间的距离不应大于1.7倍水雾喷头的水雾锥底圆半径。
公称直径（mm）
25
32
40
50
70
80
100
125
150
200
距离（m）
3.5
4
4.5
5
6
6
6.5
7
8
9.5
接受部门
及人员
交底部门
及人员
年月日
技术交底记录
□□□□□□□□□
工程名称
分部（项）或
构件名称
自动喷淋系统
（4）管子在压槽前，管子切口要平整。压槽后要用平锉打磨，使管口无毛刺，并检查有无裂痕，在管道上开孔时，要按要求尺寸开孔，并且要用专用开孔机开孔，严禁使用电焊、割枪开孔。
（21）如现场遇到无法解决的技术问题，应及时向技术人员及工长询问。
4、系统试压
系统水压强度试验压力为1.4mpa或设计压力的1.5倍，测压点应设在管道系统的最低部位。对管网注水时应将空气排净，然后缓慢升压，达到试验压力后稳压30分钟，目测无泄漏、无变形、无压降为合格。系统严密性试验一般在强度试验合格后进行，其试验压力为设计工作压力，稳压24h，经全面检查，以无泄漏为合格；
3、组件安装
（1）阀门安装前，应做强度和严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。对于安装在主干管上起切断作用的闭路阀门，就逐个作强度和严密性试验。
（2）阀门的强度和严密性试验，应符合以下规定：阀门的强度试验压力的公称压力的1.5倍，严密性试验压力为公称压力的1.1倍，试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。
（13）喷淋泵就位前的基础混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计规定。检验方法：对照图纸用仪器和尺量检查。
（14）水箱支架或底座安装，其尺寸及位置应符合设计规定，埋设平整、牢固。
（15）水箱溢流和泄放管应设置在排水地点附近，但不得与排水管直接连接。
（16）消防泵进出口设置控制阀，应采用明杆闸阀。

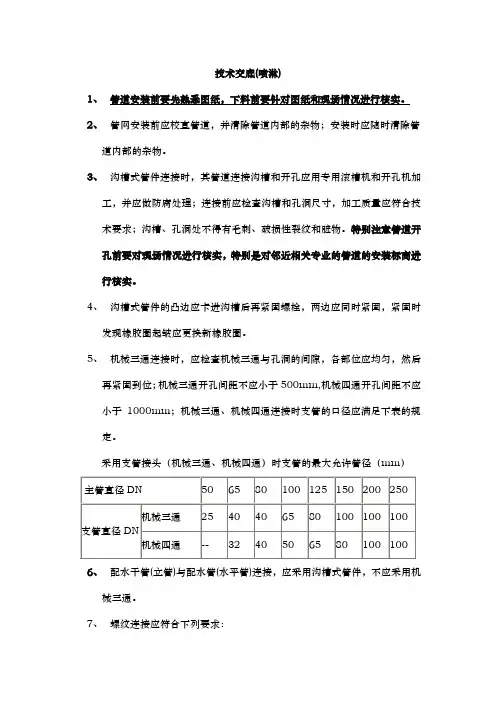

（5）当管径大于等于100mm时采用沟槽式连接，当管径小于100mm时采用丝扣连接。喷淋管道沿梁底敷设时各喷淋管均以3‰的坡度坡向泄水阀。
（6）减压阀应设在报警阀组入口前，入口前应设过滤器，当连接两个及以上报警阀组时，应设置备用减压阀，垂直安装的减压阀，水流方向宜向下。
（7）报警阀应安装在明显且便于操作的地方，报警阀距地面的高度为1.2m,安装报警阀的部位应设有排水设施。连接报警阀进出口的控制阀应采用信号阀。报警阀入口前管道以焊接方式连接的，应在报警阀入口前加过滤器。
技术交底记录
□□□□□□□□□
工程名称
分部（项）或
构件名称
自动喷淋系统
交接项目名称及内容：
1、施工前准备工作
自动喷水灭火系统的施工人员必须经过技术培训，对喷水系统的原理、应用、发展历史有所了解，并熟悉图纸。
2、材料及组件检验
管子、管件、各种支吊架所用材质、规格、型号等应和设计图纸标明的要求相符，应使用生产厂家合格产品或经有关部门认可的产品。管子表面要求无裂纹、缩孔、夹渣、重皮等缺陷；
（10）每一分区最末端应设末端试水装置，末端试水点安装时应不小于25mm，喷淋短立管安装应不小于25mm。
（11）直立式边墙型喷头距边墙的尺寸为50-100mm，距顶板为100-150mm，直立型或下垂型标准喷头溅水盘与顶板的距离为75-150mm.
（12）喷头在安装时要用专用扳手安装，应卡牢固，防止打滑，禁止使用管钳、活扳手，以免使喷头金属架变形、损坏。
（18）自动喷水灭火系统中，应在下列部位设置防晃支架，管径DN＞50的拐弯处（包括三通及四通位置），配水干管及配水管、配水支管的长度超过15米时，每15米长度内最少设置一个防晃支架。
（19）针对施工现场楼内隔墙喷淋各支管穿墙安装时，应采用比管径大一倍的钻头开孔，严禁采用手锤钻孔（除大管径）。
（20）施工过程中，如图纸设计不合理部分，可根据现场情况和规范进行优化施工。
（8）水流指示器入口前设计控制阀时，应采用信号阀，水流指示器的浆片、膜片一般宜垂直于管道，其动作方向和水流方向一致，水流指示器与信号阀间距不小于300mm，是安装管径的5倍。
（9）水力警铃应安装在公共通道或有人的值班室内，且应安装检修、测试用阀门和通径20mm的滤水器，警铃和报警器的连接应采用镀锌钢管，当通径为15mm时，其长度不应大于20m，水力警铃安装应确保其启动压力不小于0.049Mpa.
5、系统水冲洗
对系统进行水冲洗的排放管道的截面不应小于被冲洗管道截面的60%，水冲洗应不小于3m/s的速度，以出口处的水色、透明度与入口处的目测基本一致为合格。
接受部门
及人员
交底部门
及人员
年月日
公称直径
（mm）
最短试验持续时间（s）
强度试验
严密性试验
金属密封
非金属密封
≤50
15
15
来自百度文库15
65-200
30
15
60
250-450
60
30
180
（3）管道支、吊、托架的安装，应符合下列规定：
①位置正确，埋设应平整牢固。
②固定支架与管道接触应紧密，固定应牢靠。
③支吊架制作安装时，严禁用电焊、割枪在角钢、槽钢上开孔，应该用台钻钻孔，支吊架安装前刷油，并且安装牢固美观，吊杆应垂直安装。
