极限配合与技术测量期末试题 1 参考答案一、填空题:1. 根据零件的互换程度的不同,互换性分为完全互换和不完全互换两种,分组装配法属于不完全互换。
2. 零件精度一般包括尺寸精度、形状精度、位置精度、表面粗糙度四个方面。
3.一零件尺寸为φ50R7 ( ) ,基本偏差代号为R ,基本偏差数值为-25 μm, 尺寸公差为0.025 mm。
4. 标准公差等级共分20 级,01 级最高,18 级最低。
5. φ30H7/s6 表示该孔轴为基孔制的过盈配合。
6. 对配合基准制的选择,应首先选用基孔制,其次选用基轴制。
7. 滚动轴承内圈与轴的配合采用基孔制,而外圈与箱体孔的配合采用了基轴制。
8. 在公差带图中,表示基本尺寸的一条直线称为零线,以零线为基准确定偏差和公差。
二、选择题:1. 设计时给定的尺寸称为( C )。
A. 实际尺寸B. 极限尺寸C. 基本尺寸2.当孔与轴的公差带相互交叠时,其配合性质为( B )。
A. 间隙配合B. 过渡配合C. 过盈配合3.下列孔与基准轴配合,组成间隙配合的孔是( A )。
A.孔两个极限尺寸都大与基本尺寸B.孔两个极限尺寸都小与基本尺寸C.孔的最大极限尺寸大于基本尺寸,最小极限尺寸小于基本尺寸4.公差带的大小由( C )确定。
A.实际偏差 B. 基本偏差 C. 标准公差5 .在常用配合中, IT8 的孔不能与( B )的轴配合。
A.高一级 B. 低一级 C. 同级6.最小极限尺寸减去其基本尺寸所得的代数差叫( C )。
A.实际偏差 B. 上偏差 C. 下偏差7.基本偏差是( D )。
A.上偏差 B.下偏差 C.上偏差和下偏差 D.上偏差或下偏差8.标准规定形状和位置公差共有( C )个项目。
A. 8 B. 12 C. 14 D. 169.公差原则是指( D )。
A.确定公差值大小的原则 B. 确定公差与配合标准的原则C. 形状公差与位置公差的关系D. 尺寸公差与形位公差的关系10.同轴度公差属于( B )。
《极限配合与技术测量》试卷及答案
![《极限配合与技术测量》试卷及答案](https://img.taocdn.com/s3/m/6755ce8e2e3f5727a4e96223.png)
极限配合与技术测量测试卷(满分100分,时间120分钟)一、选择题☎每题 分,共 ✉分, 、 题为不定项选择题,其余为单选).下列论述中正确的有_✌☜_。
✌.因为有了大批量生产,所以才有零件互换性,因为有互换性生产才制定公差制.具有互换性的零件,其几何参数应是绝对准确的.在装配时,只要不需经过挑选就能装配,就称为有互换性.一个零件经过调整后再进行装配,检验合格,也称为具有互换性的生产☜.不完全互换不会降低使用性能,且经济效益较好.下列有关公差等级的论述中,正确的有_ _。
✌.公差等级高,则公差带宽.在满足使用要求的前提下,应尽量选用低的公差等级.公差等级的高低,影响公差带的大小,决定配合的精度.孔、轴相配合,均为同级配合☜.标准规定,标准公差分为 级.公差带在零线上方,其基本偏差为 。
✌上偏差 下偏差 零.基准孔的最小极限尺寸等于 。
✌实际尺寸 基本尺寸 不确定.过渡配合中,平均值为 。
A正值 B正值或负值 C 零 负值.孔的最大实体尺寸为 ✌ 。
✌最小极限尺寸 最大极限尺寸 基本尺寸.形位公差为最大实体要求时,若实际尺寸偏离最大实体尺寸时,形位公差值可以增大,其最大增大量为 。
✌该要素最大极限尺寸减去最小极限尺寸该要素最大实体尺寸减去最小实体尺寸 该要素最大极限尺寸减去基本尺寸、标准公差值与 ✌ 有关。
∙ A、基本尺寸和公差等级 B、基本尺寸和基本偏差 C、公差等级和配合性质 D、基本偏差和配合性质 、比较相同尺寸的精度,取决于 。
A、偏差值的大 B、公差值的大小∙ C、基本偏差值的大小、配合精度高,表明 。
A、X或Y值小 B、轴的公差值大于孔的公差值C、轴的公差值小于孔的公差值 D、轴、孔公差值之和小、φ 039.00+的孔与φ 025.0050.0--的轴配合是 ✌ 。
✌.间隙配合 .过盈配合 .过渡配合、与标准件相配合时应选用 。
极限配合与技术测量习题库(答案)
![极限配合与技术测量习题库(答案)](https://img.taocdn.com/s3/m/dd19fbb564ce0508763231126edb6f1aff007133.png)
极限配合与技术测量习题库(答案)极限配合与技术测量习题库(答案)极限配合与技术测量习题库(有答案))。
一、判断题1. 零件的实际尺寸就是零件的真实尺寸。
( × )2. 基本尺寸一定时,公差值越大,公差等级越高。
( × )3. 尺寸公差可以为正值也可以是负值或零。
(× )4. 间隙配合中,孔的公差带一定在零线以上,轴的公差带一定在零线以下。
(× )5. ¢75±0.060的基本偏差是+0.060mm,尺寸公差为0.06mm。
( )6. 零件装配时仅需稍做修配和调整便能装配的性质称为互换性。
(× )7. 完全互换性的装配效率一定高于不完全互换性。
(×)8. 设计给定的尺寸称为基本尺寸。
(√ )9. 零件是否合格首先要看它是否达到了基本尺寸,正好等于基本尺寸肯定是合格品。
(× )10. 尺寸偏差是某一尺寸件其基本尺寸所得的代数差,因而尺寸偏差可以为正、负和零。
(√ )11. 孔的上偏差代号是ES,轴的上偏差代号是es。
(√ )12. 某尺寸的上偏差一定大于下偏差。
(√ )13. 相互结合的孔和轴称为配合。
(× )14. 公差带中的零线通常表示基本尺寸。
(√ )15. 间隙配合中,孔的实际尺寸总是大于或等于轴的实际尺寸。
(√ )16. 现行国家标准规定共有18个标准公差等级。
(× )17. 国家标准规定了基孔制和基轴制,一般情况下,应优先采用基轴制。
(× )18. 基孔制是基本偏差为一定的轴的公差带与不同基本偏差的孔的公差带形成各种配合的一种制度。
(× )19. 在选基准制时,一般是优先采用基孔制。
(√ )20. 将标准公差与基本偏差相互搭配,就可以得到每一基本尺寸的很多不同公差带。
(√)21. 在同一尺寸段里,标准公差随公差等级的降低而增大。
(√ )22. 各级a~h的轴与H孔的配合必然是形成间隙配合。

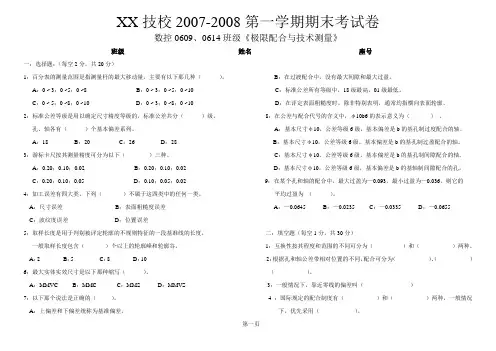

极限配合与技术测量期末考试卷
![极限配合与技术测量期末考试卷](https://img.taocdn.com/s3/m/cd1d10472e3f5727a5e96233.png)
班级姓名座号一:选择题:(每空2分,共20分)1:百分表的测量范围是指测量杆的最大移动量,主要有以下那几种()。
B:在过渡配合中,没有最大间隙和最大过盈。
A:0 ~ 3;0 ~5;0 ~8 B:0 ~ 3;0 ~5;0 ~10 C:标准公差所有等级中,18级最高,01级最低。
C:0 ~ 5;0 ~8;0 ~10 D:0 ~ 3;0 ~8;0 ~10 D:在评定表面粗糙度时,除非特别表明,通常均指横向表面轮廓。
2:标准公差等级是用以确定尺寸精度等级的,标准公差共分()级,8:在公差与配合代号的含义中,φ10b6的表示意义为()。
孔、轴各有()个基本偏差系列。
A:基本尺寸φ10,公差等级6级,基本偏差是b的基孔制过度配合的轴。
A:18 B:20 C:26 D:28 B:基本尺寸φ10,公差等级6级,基本偏差是b的基孔制过盈配合的轴。
3:游标卡尺按其测量精度可分为以下()三种。
C:基本尺寸φ10,公差等级6级,基本偏差是b的基孔制间隙配合的轴。
A:0.20;0.10;0.02 B:0.20;0.10;0.02 D;基本尺寸φ10,公差等级6级,基本偏差是b的基轴制间隙配合的孔。
C:0.20;0.10;0.05 D:0.10;0.05;0.02 9:在某个孔和轴的配合中,最大过盈为—0.093,最小过盈为—0.036,则它的4:加工误差有四大类,下列()不属于这四类中的任何一类。
平均过盈为()。
A:尺寸误差B:表面粗糙度误差A:—0.0645 B:—0.0235 C:—0.0335 D:—0.0655C:波纹度误差D:位置误差5:取样长度是用于判别被评定轮廓的不规则特征的一段基准线的长度,二:填空题(每空1分,共30分)一般取样长度包含()个以上的轮廓峰和轮廓谷。
1:互换性按其程度和范围的不同可分为()和()两种。
A:2 B:5 C:8 D:10 2:根据孔和轴公差带相对位置的不同,配合可分为()、()6:最大实体实效尺寸是以下那种缩写()。
极限配合与测量技术基础期末考试复习题
![极限配合与测量技术基础期末考试复习题](https://img.taocdn.com/s3/m/155d9de2aeaad1f346933f9e.png)
济南交通高级技工学校2011--2012学年度第二学期期末考试复习题极限配合与技术测量一填空1.千分尺的分度原理是:千分尺测微螺杆的螺距为_____mm,当微分筒旋转一周时,测微螺杆轴向移动_____mm,微分筒的外圆周上刻有_____等分的刻度,则微分筒每转动一格时测微螺杆的轴向移动为____mm.2.形位公差可分为形状公差、位置公差和形状或位置公差(轮廓度公差)三类,共14____个项目,其中形状公差____4_______项,位置公差__8___项,形状或位置公差___2__项。
位置公差又分__定向___公差、___定位__________公差和_____跳动_________公差三种。
3.定向公差有三项,分别是_____平行度________、________垂直度______和_________倾斜度_______三个项目;定位公差的项目也有三项,分别是____位置度__________、___________同轴度____和______对称度_______;跳动公差的项目有_____圆跳动__________和_____ 全跳动______两项4.表面粗超度的高度评定参数为主要参数,包括____Ra_轮廓的算术平均数和Rz轮廓的最大高度________,其中标准规定优先选用________Ra______________。
5.表面粗糙度代号由表面粗糙度___各参数特性及其数值_____和表面粗糙度_对零件表面的要求_________及其他有关规定的项目组成。
6.孔的上偏差用__ES____表示,孔的下偏差用__EI___表示;轴的上偏差用_es____表示,轴的下偏差用___ei__表示。
7.根据形成间隙或过盈的情况,配合分为__间隙______、____过渡___和_过盈_______三类。
8.孔、轴相配合时,若ES=ei,则此配合是__过盈_____配合;ES=es,则此配合是_过盈______配合;若EI=es时,则此配合是___间隙____配合;若EI=ei,则此配合是____过盈_____配合。
《极限配合与技术测量》试卷及答案
![《极限配合与技术测量》试卷及答案](https://img.taocdn.com/s3/m/a706f8d29b89680203d825d1.png)
极限配合与技术测量测试卷(满分100分,时间120分钟)一、选择题(每题0.5分,共50*0.5=25分,1、2题为不定项选择题,其余为单选)1.下列论述中正确的有_ADE_。
A.因为有了大批量生产,所以才有零件互换性,因为有互换性生产才制定公差制B.具有互换性的零件,其几何参数应是绝对准确的C.在装配时,只要不需经过挑选就能装配,就称为有互换性D.一个零件经过调整后再进行装配,检验合格,也称为具有互换性的生产 E.不完全互换不会降低使用性能,且经济效益较好2.下列有关公差等级的论述中,正确的有_BC_。
A.公差等级高,则公差带宽B.在满足使用要求的前提下,应尽量选用低的公差等级C.公差等级的高低,影响公差带的大小,决定配合的精度D.孔、轴相配合,均为同级配合E.标准规定,标准公差分为18级3.公差带在零线上方,其基本偏差为 B 。
A上偏差 B下偏差 C 零4.基准孔的最小极限尺寸等于 B 。
A实际尺寸 B基本尺寸 C不确定5.过渡配合中,平均值为 B 。
A正值B正值或负值C零 D 负值6.孔的最大实体尺寸为 A 。
A最小极限尺寸 B最大极限尺寸 C 基本尺寸7.形位公差为最大实体要求时,若实际尺寸偏离最大实体尺寸时,形位公差值可以增大,其最大增大量为 B 。
A 该要素最大极限尺寸减去最小极限尺寸B 该要素最大实体尺寸减去最小实体尺寸C 该要素最大极限尺寸减去基本尺寸8、标准公差值与 A 有关。
A、基本尺寸和公差等级 B、基本尺寸和基本偏差C、公差等级和配合性质 D、基本偏差和配合性质9、比较相同尺寸的精度,取决于 B 。
A、偏差值的大 B、公差值的大小 C、基本偏差值的大小10、配合精度高,表明 D 。
A、X或Y值小 B、轴的公差值大于孔的公差值C、轴的公差值小于孔的公差值 D、轴、孔公差值之和小11、φ45039.00+的孔与φ45025.0050.0--的轴配合是 A 。
A .间隙配合B .过盈配合C .过渡配合12、与标准件相配合时应选用 C 。
《极限配合与技术测量基础》期末考试选择题 客观题 期末试卷 试题和答案
![《极限配合与技术测量基础》期末考试选择题 客观题 期末试卷 试题和答案](https://img.taocdn.com/s3/m/fa80c33a0640be1e650e52ea551810a6f524c8eb.png)
《极限配合与技术测量基础》期末考试您的姓名: [填空题] *_________________________________您的班级 [填空题] *_________________________________一、选择题,将正确答案的编号填在括号里。
(每题1分,共20分)1. 分度值为0.02mm的游标卡尺,当游标卡尺的读数为42.18mm时,游标上第9格刻线应对齐尺身上()mm的刻线。
[单选题] *A、24B、42C、51(正确答案)D、602. 分度值为0.04mm的游标卡尺,当游标上的零刻线对齐尺身上15mm的刻线,游标上第50格刻线与尺身上64mm的刻线对齐,此时读数值为() [单选题] *A、15mm+0.02×50mm=16mmB、15mm(正确答案)C、64mmD、64mm-50mm=14mm3. 用游标卡尺的深度尺测量槽深时,尺身应()槽底。
[单选题] *A、垂直于(正确答案)B、平行于C、倾斜于4. 关于游标量具的应用,下列说法中正确的是() [单选题] *A、三用游标卡尺通常只能用来测量零件的长度、厚度和内外径尺B、双面游标卡尺不仅可以测量长度、厚度、内外径,还可测量槽的宽度及深度C、游标深度尺主要用于测量孔、槽的深度,不能测量台阶的高度D、游标高度尺不但能测量工件的高度尺寸,还能进行划线(正确答案)5. 千分尺上棘轮的作用是()。
[单选题] *A、校正千分尺的零位B、便于旋转微分筒C、限制测量力(正确答案)D、补偿温度变化的影响6. 关于外径千分尺的特点,下列说法中错误的是()。
[单选题] *A、使用灵活,读数准确B、测量精度比游标卡尺高C、在生产中使用广泛D、螺纹传动副的精度很高,因而适合测量精度要求很高的零件(正确答案)7. 下列千分尺中与外径千分尺的刻线方向相同的是()。
[单选题] *A、内侧千分尺B、内径千分尺C、深度千分尺D、螺纹千分尺(正确答案)8. 量块是一种精密的量具,应用较为广泛,但他不能用于()。
极限配合与技术测量基础 期末考试题1
![极限配合与技术测量基础 期末考试题1](https://img.taocdn.com/s3/m/a12eb6cb5fbfc77da269b1c8.png)
极限配合与技术测量基础期末测试题一一、填空题(每空1分,共22分)1、尺寸由_______和______________两部分组成,如30㎜。
2、用以确定公差带相对于零线位置的上极限偏差或下极限偏差叫______________,此偏差一般为靠近__________的那个偏差。
3、当E I≥es时,此配合必为____________配合;当ES≤ei时,此配合必为____________配合。
4、基孔制是基本偏差为_________的孔的公差带与__________基本偏差的轴的公差带形成各种配合的一种制度。
5、一个完整的的测量过程包括______________、_______________、_________________和______________________。
6、游标卡尺的分度值有0.10㎜、0.05㎜、0.02㎜三种,其中_________㎜最常用。
7、_________实际要素变动的________称为几何公差带。
8、线轮廓度公差带形状是_______________,面轮廓度公差带形状是________________。
9、表面结构代号由表面结构_________和表面结构________________,以及其他有关规定的项目组成。
10、普通螺纹的大径是指与外螺纹__________或内螺纹_________相切的_______________的直径。
二、判断题(每空1分,共8分)1、零件在加工过程中的误差是不可避免的。
()2、尺寸公差通常为正值,在个别情况下也可以为负值或零。
( )3、基孔制是基本偏差为一定的孔的公差带与不同基本偏差的轴的公差带形成各种配合的一种制度。
()4、游标卡尺是利用尺身刻度间距和游标刻度间距之差来进行小数部分读数的。
差值越小,其分度值越小,游标卡尺的测量精度越高。
()5、若几何公差框格中基准代号的字母标注A—B,则表示此几何公差有两个基准。
()6、任意方向上线对线的平行度公差带是直径为公差值t的圆柱面内的区域。
《极限配合与技术测量》试卷及答案(完整资料)
![《极限配合与技术测量》试卷及答案(完整资料)](https://img.taocdn.com/s3/m/882a1abc0b4e767f5bcfce14.png)
【最新整理,下载后即可编辑】极限配合与技术测量测试卷一、选择题(每题0.5分,共50*0.5=25分,1、2题为不定项选择题,其余为单选)1.下列论述中正确的有_ADE_。
A.因为有了大批量生产,所以才有零件互换性,因为有互换性生产才制定公差制B.具有互换性的零件,其几何参数应是绝对准确的C.在装配时,只要不需经过挑选就能装配,就称为有互换性D.一个零件经过调整后再进行装配,检验合格,也称为具有互换性的生产E.不完全互换不会降低使用性能,且经济效益较好2.下列有关公差等级的论述中,正确的有_BC_。
A.公差等级高,则公差带宽B.在满足使用要求的前提下,应尽量选用低的公差等级C.公差等级的高低,影响公差带的大小,决定配合的精度D.孔、轴相配合,均为同级配合E.标准规定,标准公差分为18级3.公差带在零线上方,其基本偏差为 B 。
A上偏差B下偏差 C 零4.基准孔的最小极限尺寸等于 B 。
A实际尺寸B基本尺寸C不确定5.过渡配合中,平均值为 B 。
A正值B正值或负值C零 D 负值6.孔的最大实体尺寸为 A 。
A最小极限尺寸B最大极限尺寸 C 基本尺寸7.形位公差为最大实体要求时,若实际尺寸偏离最大实体尺寸时,形位公差值可以增大,其最大增大量为 B 。
A该要素最大极限尺寸减去最小极限尺寸B该要素最大实体尺寸减去最小实体尺寸C该要素最大极限尺寸减去基本尺寸8、标准公差值与 A 有关。
A、基本尺寸和公差等级B、基本尺寸和基本偏差C、公差等级和配合性质D、基本偏差和配合性质9、比较相同尺寸的精度,取决于 B 。
A、偏差值的大B、公差值的大小C、基本偏差值的大小10、配合精度高,表明 D 。
A、X或Y值小B、轴的公差值大于孔的公差值C、轴的公差值小于孔的公差值D、轴、孔公差值之和小11、φ45039.0+的孔与φ45025.0050.0--的轴配合是 A 。
A.间隙配合B.过盈配合C.过渡配合12、与标准件相配合时应选用 C 。
(完整版)极限配合与技术测量试卷及答案
![(完整版)极限配合与技术测量试卷及答案](https://img.taocdn.com/s3/m/63b363dac850ad02de8041a7.png)
中等职业学校学年第二学期期末试卷级机电专业《极限配合与技术测量基础》试卷班级________ 学号________ 姓名_________一、填空:(共 30分,每小题1分)1、构成零件外形的点、线、面是要素,表示轮廓要素的对称中心的点、线、面是要素。
2、允许尺寸变化的两个界限分别是和。
它们是以为基数来确定的。
3、定向公差有三项,分别是、和三个项目;定位公差的项目也有三项,分别是、和;跳动公差的项目有和两项。
4、标准设置了个标准公差等级,其中级精度最高,级精度最低。
5、当被测要素是轮廓要素时,指引线的箭头应指在该要素的或其上,并应与尺寸线;被测要素是中心要素时,指引线的箭头应与确定该要素的轮廓尺寸线。
6、孔的基本偏差从至为下偏差,它们的绝对值依次逐渐;从至为上偏差,其绝对值依次逐渐。
7、圆跳动公差根据给定测量方向可分为圆跳动、圆跳动和圆跳动三种;全跳动公差分为全跳动和全跳动两种。
二、判断:(共15分,每小题1分)1、( ) 使用相同精度的计量器具,采用直接测量法比采用间接测量法精度高。
2、()具有互换性的零件应该是形状和尺寸完全相同的零件。
3、( ) 零件的行位误差是由加工中机床精度、加工方法等多种因素形成的,因此在加工中采用高精度的机床,采用先进的加工方法等,可使行位误差值为零。
4、()零件的实际尺寸位于所给定的两个极限尺寸之间,则零件的尺寸为合格。
5、( ) 形位公差带的大小,是指公差带的宽度、直径或半径差的大小。
6、()相互配合的孔和轴,其基本尺寸必然相同。
7、( ) 圆度公差的被测要素可以是圆柱面也可以是圆锥面。
8、( ) 孔和轴的加工精度越高,则其配合精度就越高。
9、( ) 判断线轮廓度和面轮廓度是属形状公差还是位置公差的主要依据是看图样上是否标注出基准,标注出基准的属位置公差,未标注的属形状公差。
10、()代号H和h的基本偏差数值等于零。
11、( ) 圆跳动和全跳动的划分是依被测要素的大小而定的,当被测要素面积较大时为全跳动,反之为圆跳动。
《极限配合与技术测量》试卷及答案
![《极限配合与技术测量》试卷及答案](https://img.taocdn.com/s3/m/0038fcd4db38376baf1ffc4ffe4733687e21fc21.png)
极限配合与技术测量测试卷(满分100分,时间120分钟)一、选择题(每题0.5分,共50*0.5=25分,1、2题为不定项选择题,其余为单选)1.下列论述中正确的有_ADE_。
A.因为有了大批量生产,所以才有零件互换性,因为有互换性生产才制定公差制B.具有互换性的零件,其几何参数应是绝对准确的C.在装配时,只要不需经过挑选就能装配,就称为有互换性D.一个零件经过调整后再进行装配,检验合格,也称为具有互换性的生产 E.不完全互换不会降低使用性能,且经济效益较好2.下列有关公差等级的论述中,正确的有_BC_。
A.公差等级高,则公差带宽B.在满足使用要求的前提下,应尽量选用低的公差等级C.公差等级的高低,影响公差带的大小,决定配合的精度D.孔、轴相配合,均为同级配合E.标准规定,标准公差分为18级3.公差带在零线上方,其基本偏差为 B 。
A上偏差 B下偏差 C 零4.基准孔的最小极限尺寸等于 B 。
A实际尺寸 B基本尺寸 C不确定5.过渡配合中,平均值为 B 。
A正值B正值或负值C零 D 负值6.孔的最大实体尺寸为 A 。
A最小极限尺寸 B最大极限尺寸 C 基本尺寸7.形位公差为最大实体要求时,若实际尺寸偏离最大实体尺寸时,形位公差值可以增大,其最大增大量为 B 。
A 该要素最大极限尺寸减去最小极限尺寸B 该要素最大实体尺寸减去最小实体尺寸C 该要素最大极限尺寸减去基本尺寸8、标准公差值与 A 有关。
A、基本尺寸和公差等级 B、基本尺寸和基本偏差C、公差等级和配合性质 D、基本偏差和配合性质9、比较相同尺寸的精度,取决于 B 。
A、偏差值的大 B、公差值的大小 C、基本偏差值的大小10、配合精度高,表明 D 。
A、X或Y值小 B、轴的公差值大于孔的公差值C、轴的公差值小于孔的公差值 D、轴、孔公差值之和小11、φ45039.00+的孔与φ45025.0050.0--的轴配合是 A 。
A .间隙配合B .过盈配合C .过渡配合12、与标准件相配合时应选用 C 。
《极限配合及技术测量》试题与答案解析
![《极限配合及技术测量》试题与答案解析](https://img.taocdn.com/s3/m/27360e56a45177232f60a259.png)
极限配合与技术测量测试卷(满分100分,时间120分钟)一、选择题(每题0.5分,共50*0.5=25分,1、2题为不定项选择题,其余为单选)1.下列论述中正确的有_ADE_。
A.因为有了大批量生产,所以才有零件互换性,因为有互换性生产才制定公差制B.具有互换性的零件,其几何参数应是绝对准确的C.在装配时,只要不需经过挑选就能装配,就称为有互换性D.一个零件经过调整后再进行装配,检验合格,也称为具有互换性的生产 E.不完全互换不会降低使用性能,且经济效益较好2.下列有关公差等级的论述中,正确的有_BC_。
A.公差等级高,则公差带宽B.在满足使用要求的前提下,应尽量选用低的公差等级C.公差等级的高低,影响公差带的大小,决定配合的精度D.孔、轴相配合,均为同级配合E.标准规定,标准公差分为18级3.公差带在零线上方,其基本偏差为 B 。
A上偏差 B下偏差 C 零4.基准孔的最小极限尺寸等于 B 。
A实际尺寸 B基本尺寸 C不确定5.过渡配合中,平均值为 B 。
A正值B正值或负值C零 D 负值6.孔的最大实体尺寸为 A 。
A最小极限尺寸 B最大极限尺寸 C 基本尺寸7.形位公差为最大实体要求时,若实际尺寸偏离最大实体尺寸时,形位公差值可以增大,其最大增大量为 B 。
A 该要素最大极限尺寸减去最小极限尺寸B 该要素最大实体尺寸减去最小实体尺寸C 该要素最大极限尺寸减去基本尺寸8、标准公差值与 A 有关。
A、基本尺寸和公差等级 B、基本尺寸和基本偏差C、公差等级和配合性质 D、基本偏差和配合性质9、比较相同尺寸的精度,取决于 B 。
A、偏差值的大 B、公差值的大小 C、基本偏差值的大小10、配合精度高,表明 D 。
A、X或Y值小 B、轴的公差值大于孔的公差值C、轴的公差值小于孔的公差值 D、轴、孔公差值之和小11、φ45039.00+的孔与φ45025.0050.0--的轴配合是 A 。
A .间隙配合B .过盈配合C .过渡配合12、与标准件相配合时应选用 C 。
极限配合与测量技术期末试题AB卷带答案模拟测试题期末考试卷2套
![极限配合与测量技术期末试题AB卷带答案模拟测试题期末考试卷2套](https://img.taocdn.com/s3/m/b877587cf4335a8102d276a20029bd64783e6223.png)
极限配合与测量技术期末试题一一、选择题:(每题2分,共20分)1、设计时给定的尺寸称为()。
A、实际尺寸B、极限尺寸C、基本尺寸2、当孔与轴的公差带相互交叠时,其配合性质为()。
A、间隙配合B、过渡配合C、过盈配合3、下列孔与基准轴配合,组成间隙配合的孔是()。
A、孔两个极限尺寸都大与基本尺寸B、孔两个极限尺寸都小与基本尺寸C、孔的最大极限尺寸大于基本尺寸,最小极限尺寸小于基本尺寸4、公差带的大小由()确定。
A、实际偏差B、基本偏差C、标准公差5、在常用配合中,IT8的孔不能与()的轴配合。
A、高一级B、低一级C、同级6、最小极限尺寸减去其基本尺寸所得的代数差叫()。
A、实际偏差B、上偏差C、下偏差7、基本偏差是()。
A、上偏差B、下偏差C、上偏差和下偏差D、上偏差或下偏差8、标准规定几何公差共有()个项目。
A、8B、12C、14D、199、公差原则是指()。
A、确定公差值大小的原则 B.、确定公差与配合标准的原则C.、形状公差与位置公差的关系D、尺寸公差与形位公差的关系10、同轴度公差属于()。
A、形状公差B、方向公差C、位置公差D、跳动公差二、填空题(每空2分,共38分)1、根据零件的互换程度的不同,互换性分为________和________两种,分组装配法属于__________。
2、零件精度一般包括_________、________、__________、______四个方面。
3、一零件尺寸为φ50R7(-0.025 -0.050),基本偏差代号为,基本偏差数值为μm, 尺寸公差为mm。
4、标准公差等级共分级,级最高,级最低。
5、φ30H7/s6表示该孔轴为基制的配合。
6、对配合基准制的选择,应首先选用,其次选用_ 。
7、滚动轴承内圈与轴的配合采用基制,而外圈与箱体孔的配合采用了基制。
8、在公差带图中,表示的一条直线称为零线,以零线为基准确定偏差和公差。
三、判断题:在正确的题后括号内打“T”,错的打“F”。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
圆度 圆柱度 线轮廓度 面轮廓度 平行度 垂直度 倾斜度 位置度 同轴(同心)度 对称度
跳动
圆跳动 全跳动
极限配合与技术测量期末试题1参考答案
1、 填空题: 1. 根据零件的互换程度的不同,互换性分为完全互换和不完全互换两 种,分组装配法属于不完全互换。 2. 零件精度一般包括尺寸精度、形状精度、位置精度、表面粗糙度四 个方面。
3.一零件尺寸为φ50R7(-0.025 -0.050),基本偏差代号为 R
A. 实际尺寸 B. 极限尺寸 C. 基本尺寸 2.当孔与轴的公差带相互交叠时,其配合性质为( B )。
A. 间隙配合 B. 过渡配合 C. 过盈配合 3.下列孔与基准轴配合,组成间隙配合的孔是( A )。
A.孔两个极限尺寸都大与基本尺寸 B. 孔两个极限尺寸都小与基本尺寸 C.孔的最大极限尺寸大于基本尺寸,最小极限尺寸小于基本尺寸 4.公差带的大小由( C )确定。 A. 实际偏差 B. 基本偏差 C. 标准公差 5.在常用配合中,IT8的孔不能与( B )的轴配合。 A. 高一级 B. 低一级 C. 同级 6.最小极限尺寸减去其基本尺寸所得的代数差叫( C )。 A.实际偏差 B. 上偏差 C. 下偏差 7.基本偏差是( D )。 A.上偏差 B.下偏差 C.上偏差和下偏差 D.上偏差或下偏差 8.标准规定形状和位置公差共有( C )个项目。
,基本偏差数值为 -25 μm, 尺寸公差为 0.025 mm。 4. 标准公差等级共分 20 级, 01 级最高, 18 级最低。 5. φ30H7/s6表示该孔轴为基 孔 制的 过盈 配合。 6. 对配合基准制的选择,应首先选用 基孔制 ,其次选用 基轴制 。 7. 滚动轴承内圈与轴的配合采用基 孔 制,而外圈与箱体孔的配合采用 了基 轴 制。 8. 在公差带图中,表示 基本尺寸 的一条直线称为零线,以零线为基 准确定偏差和公差。 二、选择题: 1. 设计时给定的尺寸称为( C )。
A.8 B. 12 C. 14 D. 16 9.公差原则是指( D )。
A.确定公差值大小的原则 B. 确定公差与配合标准的原则 C. 形状公差与位置公差的关系 D. 尺寸公差与形位公差的关系 10.同轴度公差属于( B )。 A.形状公差 B. 定位公差 C. 定向公差 D. 跳动公差 三、判断题:在正确的题后括号内打“√”,错的打“×”。 1. 基本尺寸一定时,公差值越大,公差等级越高。( × ) 2. 未注公差尺寸是没有公差的尺寸。( × ) 3. 零件的最大实体尺寸一定大于其最小实体尺寸。( × ) 4. 相互配合的孔和轴,其基本尺寸必然相等。( √ ) 5. 在确定表面粗糙度的评定参数值时,取样长度可以任意选定。( × )
四、读图题:
1. (1)
(2)
测量结果为: 2.034(或2.035)mm
测量结果为:
2.891mm
2.说明:右图是左图的放大图(放大快对齐的那一部分)。
测量结果为: 19.40mm
测量结果为: 8.94mm
五、填表题: 1. 请将下列表格补充完整。
公差
特征项目
符号
形状
形状
直线度
形状或位置
