砖混结构梁板平面配筋图识读.
如何看懂配筋图.
板配筋图识读钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。
通常板的配筋用平面图来表示即可，必要时也可加画断面图。
每种规格的钢筋只需画一根并标出其规格、间距。
断面图反映板的配筋形式、钢筋位置及板厚。
板的配筋有分离式和弯起式两种：如果板的上下钢筋分别单独配置，称为分离式，如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式，下图中的配筋即为分离式配筋。
一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
梁配筋图识读

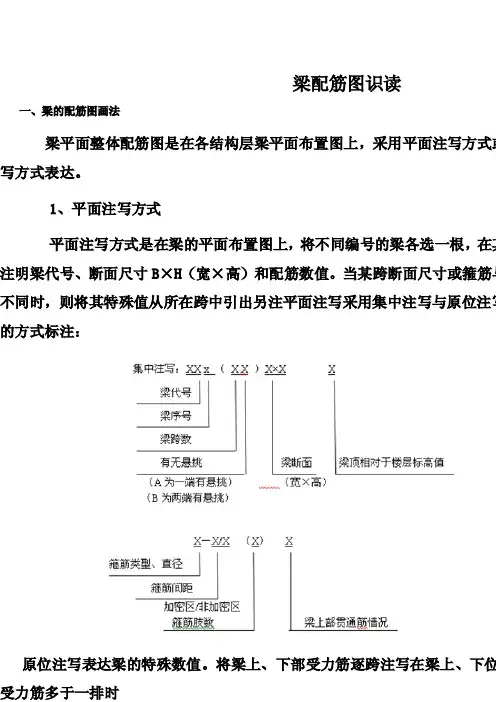

梁配筋图识读一、梁的配筋图画法梁平面整体配筋图是在各结构层梁平面布置图上，采用平面注写方式或写方式表达。
1、平面注写方式平面注写方式是在梁的平面布置图上，将不同编号的梁各选一根，在其注明梁代号、断面尺寸B×H（宽×高）和配筋数值。
当某跨断面尺寸或箍筋与不同时，则将其特殊值从所在跨中引出另注平面注写采用集中注写与原位注写的方式标注：原位注写表达梁的特殊数值。
将梁上、下部受力筋逐跨注写在梁上、下位受力筋多于一排时，用斜线“/”将各排纵筋自上而下分开。
如下图表达了在轴线上梁的情况，引出线部分为集中标注。
KL2（300×650为2号框架梁，有两跨，一端有悬挑、梁断面300×650；φ8-100/20 2φ25表明此梁箍筋是φ8间距200，加密区间距100，2φ25表示在梁上部贯通25mm的钢筋2根；（－0.100）表示梁顶相对于楼层标高24.950低0.100m，在轴②轴之间梁下部中间段6φ252/4为该跨梁下部配筋，上一排纵筋为2φ25，下筋为4φ25全部伸入支座。
在①轴处梁上部注写的2φ25+2φ22，表示梁支座上根纵筋，2φ25放在角部，2φ22放在中部。
当梁支座两边的上部纵筋相同时，一边标注配筋值，另一边省略不注，如②轴梁上端所示。
当集中注写的数值中（或几项）数值不适用于某跨或某悬挑部分时，则按其不同数值原位注写在该悬挑部分处，施工时，按原位标注的数值优先选用。
如③轴右侧悬挑梁部分，注φ8-100，表示悬挑部分的箍筋通长都为φ8间距100的两肢箍。
梁支座上部纵筋的长度根据梁的不同编号类型，按标准中的相关规定是将断面号直接画在平面梁配筋图上，断面详图画在本图或其它图上。
写方式既可以单独使用，也可与平面注写方式结合使用，如在梁密集区，采用写方式可使图面清晰。
下图为平面注写和截面注写结合使用的图例。
图中吊筋直接画在平面图梁上，用引线注明总配筋值，如L3中吊筋2φ18。
如何看懂配筋图

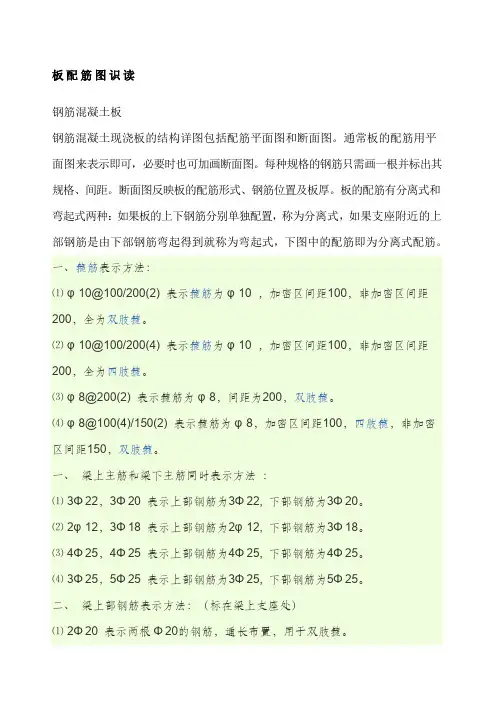

板配筋图识读钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。
通常板的配筋用平面图来表示即可，必要时也可加画断面图。
每种规格的钢筋只需画一根并标出其规格、间距。
断面图反映板的配筋形式、钢筋位置及板厚。
板的配筋有分离式和弯起式两种：如果板的上下钢筋分别单独配置，称为分离式，如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式，下图中的配筋即为分离式配筋。
一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
砖混结构梁板平面配筋图识读
四）梁板（楼板）图识读要点
• 5、预制楼板（屋）盖时，应检查各区格板预制构件的数量、 型号，明确板的搁置方向，板缝的大小应满足施工要求，当 板支座处遇构造柱时，宜设置现浇板带。当预制板套用标准 图时，应查阅标准图集，了解施工要求等；
• 6、现浇楼板（屋）盖时，应检查各区格板板底钢筋、支座 负筋以及分布钢筋的直径、间距、钢筋种类及支座负筋的切 断点位置，看有无错误或遗漏；
– 7轴线上A～B轴线间有L2；共1跨；截面为240*500；箍筋为 HPB235一级钢筋，直径为8mm，梁支座两端为2肢箍，间距 100mm，梁跨中部也为2肢箍，间距150mm；梁上部通长筋为 HRB335二级钢筋，2根直径20mm；梁下部通长筋为HRB335二 级钢筋，4根直径20mm；梁侧面纵向构造钢筋共2根，HRB335 二级钢筋，直径12mm 。
• 结构设计说明 • 结构平面布置图 • 构件详图
4、基础的分类和构造
1）条形基础 2）独立基础 3）柱下条
形基础
按基础的结构形式分类
条形基础
4）筏形基础 5）箱形基础 6）桩基础
砖墙
室外地面
室内地面
平面
独立基础
碎砖三合土
轴侧
剖面
基础底面
墙体 基础梁
独立基础 垫层
柱下独立基础
墙下独立基础
柱下条形基础
类型：实心平板、槽形板、空心板
实心平板
槽形板
空心板
• 平板 制作简单，用于走道，楼梯平台等小跨度的短板 • 槽形板 重量轻，板面开洞自由，隔音隔热效果差 • 空心板 板面平整，构件刚度大，隔音隔热效果好，是一种应用最为广 泛的楼板，其缺点是不能任意开洞。
图3 预制板的表达方式之一
图4 预制板的表达方式之二
梁配筋识图很全
梁配筋识图很全
第二节 原位标注梁的箍筋
图 3-2-1框架梁的原位标注
小跨梁的箍筋直径小 ，需要原位补充。
图3-1-2的框架梁是四跨。其中三跨比较大，而右边 跨的跨度比较小。因此，箍筋的集中标注规格数据
代表不了右边小跨梁的箍筋。
梁配筋识图很全
第三节 原位标注梁的箍筋
通筋）写在了第二行。
当梁属于抗震梁时，箍筋的布置 才有加密区和非加密区之分。
（一）抗震梁的两肢箍筋标注法 （二）抗震梁的四肢箍筋标注法
图 2-2-10以框架梁第二行集中标注
小提示：当梁的宽度≥350时，采
用4肢箍筋。 当梁的荷载较大时，应梁中纵向钢 筋多的要求，有时是配置4肢箍。 如图2-2-11，由于梁的荷载较大， 靠支座处梁的斜抗拉裂的力量，是 由箍筋能与工作，所以，箍筋强度
上图特意将构造筋从图 2-4-2中移出，再添画
拉筋
图 2-4-3梁的第四行标注纵向受扭筋
如果梁两侧荷载不对称，梁又将承 受扭矩。具体说，梁两侧楼板宽度 不同，或一侧是边梁，都会使梁产
生扭矩
图 2-4-4受扭纵向筋轴测投影示意图
梁配筋识图很全
五、梁的集中标注中第五行的习惯注法
梁的顶面结构标高是集中标注 中的最下边的一行：是规则注 法的第四行;也是习惯注法的
第一节 梁的构件代号与梁的集中标注形式 一、 梁的构件代号
梁配筋识图很全
二 、梁的集中标注
小提示：如果贴近梁的地 方，没有不同于梁的集中 标注的内容时，全梁都要 执行集中标注的内容。
注释
图 2-1-1 梁的集中标注
梁配筋识图很全
小提示：也有的设计图，把对梁 的集中标注，用习惯方法标注。 把第二行中的通长筋，写在了第 三行。规则中的三、四行，依次
如何看懂配筋图
板配筋图识读钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。
通常板的配筋用平面图来表示即可，必要时也可加画断面图。
每种规格的钢筋只需画一根并标出其规格、间距。
断面图反映板的配筋形式、钢筋位置及板厚。
板的配筋有分离式和弯起式两种：如果板的上下钢筋分别单独配置，称为分离式，如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式，下图中的配筋即为分离式配筋。
一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
16框架梁配筋图、板配筋图识读
框架梁配筋图、板配筋图识读(2012-06-14 16:52)
分享到： 0
标签：框架梁配筋图、板配筋图分类：工程识图
看下图学习框架梁配筋图识读方法
（图89框梁配筋图）
平面图表示梁的配筋，如KL1300X650 Φ6-100/200（4）4Φ25，表示一号框架梁共有6跨，截面尺寸为300mmX650mm，通长筋上下均为4根HRB335级直径为25mm的钢筋，箍筋为HPB235级直径为6mm、加密区间距为100mm，非加密区为200mm。
剖面图表示出梁的截面尺寸。
腰筋与拉筋:当腹板高大于等于450mm时，应在梁的两侧沿梁高每隔不大于200mm处，各设一根直径不小于10mm的腰筋，并用拉筋联系，拉筋间距一般取箍筋的2倍。
如2-2中2Φ14 Φ8-400表示腰筋为2Φ14，拉筋为Φ8-400。
图90框架梁截面图）
板配筋图识读
看下图学习板配筋图识读方法
（图91板配筋图）
图中上铁共有5种不同类型，下铁随板跨配置不同直径及间距的钢筋，如1、2轴跨间板后h为100mm，下铁沿纵向为HPB235级直径为8mm、间距为200mm的钢筋，横向为HPB235级直径为10mm、间距为100mm的钢筋；分布筋均为HPB235级直径为6mm、间距为250mm 的钢筋。
如何看懂配筋图之欧阳美创编
钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。
通常板的配筋用平面图来表示即可，必要时也可加画断面图。
每种规格的钢筋只需画一根并标出其规格、间距。
断面图反映板的配筋形式、钢筋位置及板厚。
板的配筋有分离式和弯起式两种：如果板的上下钢筋分别单独配置，称为分离式，如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式，下图中的配筋即为分离式配筋。
一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
如何看懂配筋图
板配筋图识读钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。
通常板的配筋用平面图来表示即可，必要时也可加画断面图。
每种规格的钢筋只需画一根并标出其规格、间距。
断面图反映板的配筋形式、钢筋位置及板厚。
板的配筋有分离式和弯起式两种：如果板的上下钢筋分别单独配置，称为分离式，如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式，下图中的配筋即为分离式配筋。
一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
板配筋图识读.ppt
2. 右图是1909年《民呼日报》上登载的
一幅漫画，其要表达的主题是( A．帝国主义掠夺中国铁路权益 B．西方国家学习中国文化 C．西方列强掀起瓜分中国狂潮 )
D．西方八国组成联军侵略中国
解析：从图片中可以了解到各国举的灯笼是火车形状， 20世纪初的这一幅漫画正反映了帝国主义掠夺中国铁路 权益。B项说法错误，C项不能反映漫画的主题，D项时 间上不一致。 答案：A
互联网出现在20世纪90年代。 答案：B
4．下列不属于通讯工具变迁和电讯事业发展影响的是( A．信息传递快捷简便 B．改变着人们的思想观念
)
C．阻碍了人们的感情交流
D．影响着人们的社会生活 解析：新式通讯工具方便快捷，便于人们感情的沟通和交流。 答案：C
关键词——交通和通讯不断进步、辛亥革命和国民大革命顺应 时代潮流 图说历史 主旨句归纳 (1)近代交通由传统的人力工具逐渐演变为 机械动力牵引的新式交通工具，火车、 汽车、电车、轮船、飞机先后出现。 (2)通讯工具由传统的邮政通信发展为先进 的电讯工具，有线电报、电话、无线电
代表支座上部非贯通纵筋；
并在线段上方注写钢筋编号（如①、②等）、配筋值、横向连续 布置的跨数（注写在括号内，且当为一跨时可不注），以及是否 横向布置到梁的悬挑端。
例如：（××）为横向布置的跨数，（××A）为横向布置的跨
数 及 一 端 的 悬 挑 部位,(××B)为横向布
置的跨数及两端的悬挑
部位。
3、钢筋表
钢筋表同梁的钢筋表的画法一样。钢筋的长度结合平面 图和断面图经过计算而定。如图中②号钢筋的长度应为 1000＋（70 －10 ）×2＝ 1120 ，其中 70为板厚，10 为保 护层厚度，70－10等于直钩的长度。②号钢筋的数量应 为3600÷200＋1＝19根。因为有两根相同的梁，所以共 有②号钢筋38根。
如何看懂配筋图.
板配筋图识读钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。
通常板的配筋用平面图来表示即可，必要时也可加画断面图。
每种规格的钢筋只需画一根并标出其规格、间距。
断面图反映板的配筋形式、钢筋位置及板厚。
板的配筋有分离式和弯起式两种：如果板的上下钢筋分别单独配置，称为分离式，如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式，下图中的配筋即为分离式配筋。
一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
如何看懂配筋图
板配筋图识读钢筋混凝土板钢筋混凝土现浇板的构造详图包含配筋平面图和断面图.平日板的配筋用平面图来暗示即可,须要时也可加画断面图.每种规格的钢筋只需画一根并标出其规格.间距.断面图反应板的配筋情势.钢筋地位及板厚.板的配筋有分别式和弯起式两种：假如板的高低钢筋分别单独设置装备摆设,称为分别式,假如支座邻近的上部钢筋是由下部钢筋弯起得到就称为弯起式,下图中的配筋即为分别式配筋.一.箍筋暗示办法：⑴φ10@100/200(2) 暗示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍.⑵φ10@100/200(4) 暗示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍.⑶φ8@200(2) 暗示箍筋为φ8,间距为200,双肢箍.⑷φ8@100(4)/150(2) 暗示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍.一. 梁上主筋和梁下主筋同时暗示办法：⑴ 3Φ22,3Φ20 暗示上部钢筋为3Φ22, 下部钢筋为3Φ20.⑵ 2φ12,3Φ18 暗示上部钢筋为2φ12, 下部钢筋为3Φ18.⑶ 4Φ25,4Φ25 暗示上部钢筋为4Φ25, 下部钢筋为4Φ25.⑷ 3Φ25,5Φ25 暗示上部钢筋为3Φ25, 下部钢筋为5Φ25.二. 梁上部钢筋暗示办法：（标在梁上支座处）⑴ 2Φ20 暗示两根Φ20的钢筋,通长安插,用于双肢箍.⑵ 2Φ22+（4Φ12）暗示2Φ22 为通长,4φ12架立筋,用于六肢箍.⑶ 6Φ25 4/2 暗示上部钢筋上排为4Φ25,下排为2Φ25.⑷ 2Φ22+ 2Φ22 暗示只有一排钢筋,两根在角部,两根在中部,平均安插.三. 梁腰中钢筋暗示办法：⑴ G2φ12 暗示梁两侧的构造钢筋,每侧一根φ12.⑵ G4Φ14 暗示梁两侧的构造钢筋,每侧两根Φ14.⑶ N2Φ22 暗示梁两侧的抗扭钢筋,每侧一根Φ22.⑷ N4Φ18 暗示梁两侧的抗扭钢筋,每侧两根Φ18.四. 梁下部钢筋暗示办法：（标在梁的下部）⑴ 4Φ25 暗示只有一排主筋,4Φ25 全体伸入支座内.⑵ 6Φ25 2/4 暗示有两排钢筋,上排筋为2Φ25,下排筋4Φ25.⑶ 6Φ25 （-2 ）/4 暗示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全体伸入支座.⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 暗示有两排筋,上排筋为5根.2Φ25伸入支座,3Φ22,不伸入支座.下排筋5Φ25,通长安插.五. 标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25□———————————□———————□———————————□4Φ25 2Φ25 4Φ25300×700N4φ10KL7(3) 300×700 暗示框架梁7,有三跨,断面宽300,高700.Y500×250 暗示梁下加腋,宽500,高250.N4Φ18 暗示梁腰中抗扭钢筋.φ10@100/200(2) 2Φ25 暗示箍筋和架立筋.-0.100 暗示梁上皮标高.钢筋混凝土粘结锚固才能可以由四种门路得到：①钢筋与混凝土接触面上化学吸附感化力,也称胶结力.②混凝土压缩,将钢筋紧紧握固而产生摩擦力.③钢筋概况凹凸不服与混凝土之间产生的机械咬合感化,也称咬合力.④钢筋端部加弯钩.弯折或在锚固区焊短钢筋.焊角钢来供给锚固才能.为了呵护钢筋.防腐化.防火以及增强钢筋与混凝土的粘结力,在构件中的钢筋外面要留有呵护层（图3.3.3）.根据钢筋混凝土构造设计规范划定,梁.柱的呵护层最小厚度为25mm,板和墙的呵护层厚度为10～15mm.正筋就是正弯矩筋,简略的说,就是对于受弯构件来说,如梁板等,下部受拉的部位的钢筋,对于持续梁板,一般就在跨中, 同理,负筋一般在支座处(上部受拉)通长钢筋就是指在所标的区段内通长设置,直径可以不雷同,可以采取搭接衔接情势,包管梁各个部位的这个部分钢筋都能施展其抗拉强度,并且两头应按受拉锚固的钢筋贯通筋是指贯串于构件（如梁）全部长度的钢筋,中央既不弯起也不中止,当钢筋过长时可以搭接或焊接,但不转变直径.贯通筋既可所以受力钢筋,也可所以架力钢筋.支座有负筋,是相对而言的,一般应当是指梁的支座部位用以抵消负弯矩的钢筋,俗称担担筋.一般构造构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,一般指板.梁的上部钢筋,有些上部设置装备摆设的构造钢筋习惯上也称为负筋.当梁.板的上部钢筋通长时,大家也习惯地称之为上部钢筋.至于端支座负筋,中央支座负筋就是两头的和中央的盖筋别名盖铁.扣筋,平日设置在板的支座（端支座,中央支座）,地位在板的上皮,其感化是抵抗板的负弯矩,也可以叫板负筋如今板中差不久不多都有两层,基层筋都是通长的,应当叫主筋,而板负筋是架起来的,板负筋根据设计的不合也不一样,有板上全放的,也有不全放的,不全放的设计一般是长度有梁短跨的1/4吊筋是将感化于混凝土梁式构件底部的分散力传递至顶部,是进步梁推却分散荷载抗剪才能的一种钢筋,外形如元宝,又称为元宝筋.重要感化是：因为梁的某部受到大的分散荷载感化,可能会使梁上引起斜裂痕,特殊是力感化在受拉区内,为了使梁体不产生局部轻微损坏,同时使梁体的材料施展各自的感化而设置的,重要安插在剪力有大幅突变部位,防止该部位产生过大的裂痕,引起构造的损坏,就必须配吊筋了,还要加配附加箍筋.“腹筋” 感化：梁的抗扭它在设计上属构造配筋,即力学上不必设计盘算具体力的大小,按国度设计规范的构造请求查得此数据.当梁嵬峨到必定请求时,就得加设腰筋,按若干.加多大规格按构造请求规范查得.1. 什么是负弯矩：在弯矩图上（假如你学过构造力学你可以跳过这一部分）,向上弯起的弯矩是正弯矩,反之,向下弯起的弯矩就是负弯矩;打个比方,你用手拗一只筷子,向下拗的时刻,是筷子下部先断;这是正弯矩,向上拗的时刻,是是筷子上部先断,这是负弯矩;明确了正负弯的差别,你就可以往下看了;2.为抵抗负弯矩而设置的钢筋就叫负弯矩筋,在工地上经常简称为“负筋”,一般来说,常碰着的负弯矩筋有两种,一种是楼板与梁交代的地方,也就是楼板“生根”的地方,在这个地方,在楼板受力的影响下,应当是梁面受力,对楼板来说,这就是负弯矩筋,一般长度为跨过梁面1米阁下;另一种就是梁的支座处,因为梁支端两头受向下的弯矩,在梁支座处,消失负弯矩,这是一个症结部位,常按锚固请求放必定的负筋2. 根据GB50010-2002,在温度,压缩应力较大的现浇板区域内,钢筋间距宜取为150~200MM,并应在板的未配筋概况安插温度压缩钢筋. 温度压缩钢筋可应用原有钢筋贯通安插,也可另行设置构造钢筋网,并与原有钢筋按受拉钢筋的请求搭接或在周边构件中锚固7.吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50,个中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二.中央跨钢筋的盘算1.中央支座负筋中央支座负筋：第一排为L n/3＋中央支座值＋Ln/3;第二排为L n/4＋中央支座值＋Ln/4留意：当中央跨两头的支座负筋延长长度之和≥该跨的净跨长时,其钢筋长度：第一排为该跨净跨长＋（L n/3＋前中央支座值）＋（Ln/3＋后中央支座值）; 第二排为该跨净跨长＋（L n/4＋前中央支座值）＋（Ln/4＋后中央支座值）. 其他钢筋盘算同首跨钢筋盘算.三.尾跨钢筋盘算相似首跨钢筋盘算四.悬臂跨钢筋盘算1.主筋软件合营03G101-1,在软件中重要有六种情势的悬臂钢筋,如下图所示这里,我们以2＃.5＃及6＃钢筋为例进行剖析：2＃钢筋—悬臂上通筋＝（通跨）净跨长＋梁高＋次梁宽度＋钢筋距次梁内侧50mm起弯－4个呵护层＋钢筋的斜段长＋基层钢筋锚固入梁内＋支座锚固值5＃钢筋—上手下排钢筋＝L n/4+支座宽+0.75L 6＃钢筋—下部钢筋＝Ln--呵护层+15d2.箍筋（1）.假如悬臂跨的截面为变截面,这时我们要同时输入其端部截面尺寸与根部梁高,这重要会影响悬臂梁截面的箍筋的长度盘算,上部钢筋消失斜长的时刻,斜段的高度及下部钢筋的长度;假如没有产生变截面的情形,我们只需在“截面”输入其端部尺寸即可.（2）.悬臂梁的箍筋根数盘算时应不减去次梁的宽度;根据修定版03G101-1的66页.第二节其他梁一.非框架梁在03G101-1中,对于非框架梁的配筋简略的解释,与框架梁钢筋处理的不合之处在于：1.通俗梁箍筋设置时不再区分加密区与非加密区的问题;2.下部纵筋锚入支座只需12d;3.上部纵筋锚入支座,不再斟酌＋5d的断定值.未尽解释请参考03G101-1解释.二.框支梁1.框支梁的支座负筋的延长长度为L n/3;2.下部纵筋端支座锚固值处理同框架梁;3.上部纵筋中第一排主筋端支座锚固长度＝支座宽度－呵护层＋梁高－呵护层＋L a e,第二排主筋锚固长度≥Lae;4.梁中部筋伸至梁端部程度直锚,再横向弯折15d;5.箍筋的加密规模为≥≥;7.正面构造钢筋与抗扭钢筋处理与框架梁一致.第二章剪力墙在钢筋工程量盘算中剪力墙是最难盘算的构件,具体表如今：1.剪力墙包含墙身.墙梁.墙柱.洞口,必须要整斟酌它们的关系;2.剪力墙在平面上有直角.丁字角.十字角.斜交角等各类转角情势;3.剪力墙在立面上有各类洞口;4.墙身钢筋可能有单排.双排.多排,且可能每排钢筋不合;5.墙柱有各类箍筋组合;6.连梁要区分顶层与中央层,根据洞口的地位不合还有不合的盘算办法.须要盘算的工程量二.基本内箍筋基本内箍筋的感化仅起一个稳定感化,也可以说是防止钢筋在浇注时受到挠动.一般是按2根进行盘算（软件中是按三根）.第二章中央层一.柱纵筋1. KZ中央层的纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度二.柱箍筋1.KZ中央层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距1 03G101-1中,关于柱箍筋的加密区的划定如下1）首层柱箍筋的加密区有三个,分别为：下部的箍筋加密区长度取Hn/3;上部取ax{500,柱长边尺寸,Hn/6};梁节点规模内加密;假如该柱采取绑扎搭接,那么搭接规模内同时须要加密.2）首层以上柱箍筋分别为：上.下部的箍筋加密区长度均取Max{500,柱长边尺寸,Hn/6};梁节点规模内加密;假如该柱采取绑扎搭接,那么搭接规模内同时须要加密.第三节顶层顶层KZ因其所处地位不合,分为角柱.边柱和中柱,也是以各类柱纵筋的顶层锚固各不雷同.（参看03G101－1第37.38页）一.角柱角柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值,那么角柱顶层钢筋锚固值是若何斟酌的呢？弯锚（≦Lae）：梁高－呵护层＋12d a.内侧钢筋锚固长度为直锚（≧Lae）：梁高－呵护层1.5Lae b.外侧钢筋锚固长度为柱顶部第一层：≧梁高－呵护层＋柱宽－呵护层＋8d柱顶部第二层：≧梁高－呵护层＋柱宽－呵护层留意：在GGJ V8.1中,内侧钢筋锚固长度为弯锚（≦ae）：梁高－呵护层＋12d直锚（≧Lae）：梁高－呵护层外侧钢筋锚固长度＝Max{1.5Lae ,梁高－呵护层＋柱宽－呵护层} 二.边柱边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值,那么边柱顶层钢筋锚固值是若何斟酌的呢？边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：a.内侧钢筋锚固长度为弯锚（≦Lae）：梁高－呵护层＋12d 直锚（≧Lae）：梁高－呵护层b.外侧钢筋锚固长度为：≧1.5Lae 留意：在GGJ V8.1中,内侧钢筋锚固长度为弯锚（≦Lae）：梁高－呵护层＋12d 直锚（≧Lae）：梁高－呵护外侧钢筋锚固长度＝Max{1.5Lae ,梁高－呵护层＋柱宽－呵护层}三.中柱中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值,那么中柱顶层钢筋锚固值是若何斟酌的呢？中柱顶层纵筋的锚固长度为弯锚（≦Lae）：梁高－呵护层＋12d 直锚（≧Lae）：梁高－呵护层留意：在GGJ V8.1中,处理同上.第四章板在现实工程中,我们知道板分为预制板和现浇板,这里重要剖析现浇板的布筋情形.板筋重要有：受力筋 (单向或双向,单层或双层).支座负筋.散布筋.附加钢筋(角部附加放射筋.洞口附加钢筋).撑脚钢筋 (双层钢筋时支持高低层).一、受力筋软件中,受力筋的长度是根据轴网盘算的.受力筋长度=轴线尺寸+左锚固+右锚固+两头弯钩（假如是Ⅰ级筋）.根数＝（轴线长度-扣减值）/布筋间距＋1二.负筋及散布筋负筋长度=负筋长度+左弯折+右弯折负筋根数＝（布筋规模-扣减值）/布筋间距＋1 散布筋长度=负筋安插规-负筋扣减值负筋散布筋根数=负筋输入界面中负筋的长度/散布筋间距+1三、附加钢筋(角部附加放射筋.洞口附加钢筋).支持钢筋(双层钢筋时支持高低层)根据现实情形直接盘算钢筋的长度.根数即可,在软件中可以应用直接输入法输入盘算.第五章罕有问题为什么钢筋盘算中,135o弯钩我们在软件中盘算为11.9d？我们软件中箍筋盘算时取的11.9D现实上是弯钩加上量度差值的成果,我们知道弯钩平直段长度是10D,那么量度差值应当是1.9D,下面我们推导一下1.9D这个量度差值的来历：按照外皮盘算的成果是1000+300;假如按照中间线盘算那么是：1000-D/2-d+135/360*3.14*（D/2+d/2）*2+300,这里D取的是规范划定的最小半径2.5d,此时用后面的式子减前面的式子的成果是：≈1.9d.梁中消失两种吊筋时若何处理？在吊筋信息输入框顶用“/”将两种不合的吊筋衔接起来放到“吊筋输入框中”如2B22/2B25.尔后面的次梁宽度按照与吊筋一一对应的输入进去如250/300（2B22对应250梁宽;2B25对应300梁宽）当梁的中央支座两侧的钢筋不合时,软件是若何处理的？当梁的中央支座两侧的钢筋不合时,我们在软件直接输入当前跨右支座负筋和下一跨左支座负筋的钢筋.软件盘算的原则是支座两侧的钢筋雷同,则经由过程;不合则进行锚固;断定原则是输入格局雷同则经由过程,不合则锚固.如右支座负筋为5B22,下一跨左支座负筋为5B22＋2B20,则5根22的钢筋经由过程支座,2根20锚固在支座.梁变截面在软件中是若何处理的？在软件中,梁的变截面情形分为两种：1.当高差>1/6的梁高时,无论两侧的格局是否雷同,两侧的钢筋全体按锚固进行盘算.弯折长度为15d＋高差.2.当高差<1/6的梁高时,按支座两侧的钢筋不合的断定前提进行处理.假如框架柱的混凝土强度等级产生变更,我们若何处理柱纵筋？假如框架柱的混凝土强度等级产生变更,柱纵筋的处理分两种情形：1.若柱纵筋采取电渣压力焊,则按柱顶层的混凝土强度等级设置;2.若柱纵筋采取绑扎搭接,例如1～2层为C45,3～10层为C35,则柱要离开来树立两个构件：一个为C45,为3层,但3层只输入构件截面尺寸及层高,目的是不让2层作为顶层盘算锚固;另一个构件树立1～10层,1～2层只输入构件截面尺寸及层高,钢筋信息自3层开端输入,如许就可以解决问题了.每米高圆形柱螺旋钢筋长度盘算公式：L=N（P*P+(D-2b+do)^2*π^2）^0.5+两个弯钩长度式中： N=螺旋圈数,N=L/P（L为构件长即圆形柱长）P=螺距 D=构件直径do=螺旋钢筋的直径b=呵护层厚度别的：钢筋理论质量=钢筋盘算长度*该钢筋每米质量钢筋总耗质量=钢筋理论质量*[1+钢筋（铁件）损耗率] 钢筋理论质量盘算捷径：。
《板配筋图识读》word版
情境四：
结构施工图识读子情境四：板配筋图识读
钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。
通常板的配筋用平面图来表示即可，必要时也可加画断面图。
每种规格的钢筋只需画一根并标出其规格、间距。
断面图反映板的配筋形式、钢筋位置及板厚。
板的配筋有分离式和弯起式两种：如果板的上下钢筋分别单独配置，称为分离式，如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式，下图中的配筋即为分离式配筋。
（本资料素材和资料部分来自网络，仅供参考。
请预览后才下载，期待您的好评与关注！）
1 / 1。
如何看懂配筋图
板配筋图识读钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。
通常板的配筋用平面图来表示即可，必要时也可加画断面图。
每种规格的钢筋只需画一根并标出其规格、间距。
断面图反映板的配筋形式、钢筋位置及板厚。
板的配筋有分离式和弯起式两种：如果板的上下钢筋分别单独配置，称为分离式，如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式，下图中的配筋即为分离式配筋。
一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 2、结合建施图检查各区格板四周梁、柱（构造柱）、剪力
墙的布置是否正确； • 3、结合建施图查看楼、电梯间的位置、各种预留孔洞的位 置、洞口加筋、水箱位置及编号是否正确（屋面有水箱 时），雨篷、挑檐、空调搁板等位置是否正确，有无遗漏；
• 4、根据建施图的建筑标高和楼面粉刷做法，检查板面结构
标高是否正确，标注有无遗漏；
• 3、上人孔、烟道与通风道、管道等预留洞口的位置及尺寸， 洞口周边加强等构造措施。装配式楼盖中的预留孔处应设 置现浇板带，或构件预制时预留，一般不允许事后开洞；
• 4、各构件所采用的混凝土强度等级； • 5、节点详图的剖切符号或索引符号；
• 6、说明文字等。
四）梁板（楼板）图识读要点
• 1、对照相应建筑平面图，检查轴线编号、轴线尺寸、构件 定位尺寸是否正确，有无遗漏；
学习情境 5
子情境3 砖混结构梁板平面配筋图识读
回顾——结构施工图概况
• 1、结构施工图的阅读内容和顺序？
• 结构施工图在阅读时以构件 布置图为基础，查点该构件 图中包含多少种规格的构件， 各种规格的构件各有多少， 各构件所在部位；再根据构 件布置图上标注的详图索引 或剖切符号去查阅相应的施 工详图。 • 施工详图：构件构造；相邻 构件相对关系；材料编号； 材料规格；尺寸和标高等。
四）梁板（楼板）图识读要点
• 5、预制楼板（屋）盖时，应检查各区格板预制构件的数量、 型号，明确板的搁置方向，板缝的大小应满足施工要求，
当板支座处遇构造柱时，宜设置现浇板带。当预制板套用
标准图时，应查阅标准图集，了解施工要求等； • 6、现浇楼板（屋）盖时，应检查各区格板板底钢筋、支座 负筋以及分布钢筋的直径、间距、钢筋种类及支座负筋的 切断点位置，看有无错误或遗漏； • 7、阅读说明及详图，并与建筑详图和结构说明对照，检查 有无矛盾。同时结合结构说明的阅读，全面并准确阅读楼 （屋）面板结构平面图。
对角线表示； • 一般与建筑平面图的比例相同； • 尺寸标注标出与建筑平面图一致的定位轴线间的尺寸和总尺寸； • 图线要求:
• 构件（楼板、梁）的可见轮廓线——中实线； • 不可见构件（墙、梁）的轮廓线——中虚线； • 剖切到的钢筋混凝土柱涂黑并注相应的代号。
三）梁板（楼板）平面图阅读的内容 （读图步骤）
3）柱下条形基础
按基础的结构形式分类 4）筏形基础 5）箱形基础 6）桩基础
条形基础
砖墙 室外地面 室内地面
碎砖三合土
平面 轴侧 剖面
基础底面
独立基础
墙体 基础梁 独立基础 垫层
柱下独立基础
墙下独立基础
柱下条形基础
钢筋混凝土柱
钢筋混凝土基础 平面
井格式柱下条形基础
柱下条形基础
筏形基础
平面
梁板式
柱
阅读结构施工图的逻辑框图
• 2、结构施工图的作用？
• 结构施工图主要用来作为施工放线、开挖基槽、支模板、 绑扎钢筋、设置预埋件、浇捣混凝土和安装梁、板、柱
等构件及编制预算与施工组织计划等的依据。
• 3、结构施工图的种类？
• 结构设计说明
• 结构平面布置图
• 构件详图
4、基础的分类和构造
1）条形基础 2）独立基础
柱托 平板
平板式
箱形基础
顶板
柱
底板 平面
桩基础
软弱土层
软弱土层
中密土层 坚硬土层
学习情境 5
子情境3 砖混结构梁板平面配筋图识读
能力目标：
• 能熟悉并应用正确的砖混结构梁板配筋图识图 步骤； • 能用准确的语言阐述和分析砖混结构梁板配筋 图表现的内容； • 能熟悉砖混结构梁板配筋图画法规则、表达方 式。
– 首层结构板上部支座非连贯负筋共4种，板支座原位标注显示： 分别为① φ10@150，两端各伸入跨内850mm， ② Φ12@200， 两端各伸入跨内850mm， ③ φ8@180，一端伸入跨内850mm ④ φ8@150，两端各伸入跨内850mm 。 – 首层结构墙沿建筑物长向基本保持3.3m间距布置，当间距为 6.6m时，中间位置设梁。 – 首层结构梁共4种，梁平面注写方式显示：5轴线上A～B轴线间 有L1；共2跨；截面为240*500；箍筋为HPB235一级钢筋，直径 为8mm，梁支座两端为2肢箍，间距100mm，梁跨中部也为2肢箍， 间距150mm；梁上部通长筋为HRB335二级钢筋，2根直径20mm； 梁侧面纵向构造钢筋共2根，HRB335二级钢筋，直径12mm 。 5 轴线上B～C轴线间原位标注显示此梁截面为240*300 ，下部纵 筋为HRB335二级钢筋，2根直径20mm，全部深入支座锚固。
第一步：资讯
砖混结构梁板配筋图的阅读内容和顺序？ 砖混结构梁板配筋图是如何形成的？ 砖混结构梁板配筋图的画法规则？
构造柱
概念：起构造作用、增加墙体的整体性，因构造要求而设置的柱
子。 作用：与圈梁形成一个“小框架”,是砖混结构有效的抗措施。
• 一、梁板平面图的表示内容？
• 表示楼/屋面梁、板等结构构件的位置、数量、型号的图样。
建筑基础平面图识读示例1 —北京京煤集团总医院砖混处各层楼板配筋图
• 1、结施-6、7、8图纸分别为砖混处首层、二层、三层楼板平面
配筋图。
• 2、图名比例标注均为1：100。（同建施图） • 3、各结构层墙与构造柱的平面位置及构件的定位轴线与相应建 筑平面图一致。
– 此砖混结构建筑为现浇形式 – 首层结构平面图在7、9与C、D轴线处楼板型号为LB2；板厚度100mm； 板块集中标注显示：板下部配置的贯通纵筋X、Y方向均为φ8@150， 板上部配置的贯通纵筋X、Y方向均为φ10@200，板面标高高差0.02m。 – 其余板型号为LB1，板厚度100mm；板块集中标注显示：板下部配置 的贯通纵筋X、Y方向均为φ8@150；板上部未配置贯通纵筋。
• 1、图名、比例； • 2、各结构平面标准层，梁、柱、墙等承重构件的平面位置 及构件的定位轴线（结构平面图的轴线网应与相应建筑平 面一致，且注明图名，楼层号应与建施图统一）；
• 若为装配式楼盖，应识读出各区格板中预制板的类型、型号、数量 等； • 若为现浇楼盖，应识读出各区格板的板厚、板面标高及配筋；屋面 采用结构找坡时，还应识读出屋脊线的位置，屋脊及檐口处的结构 标高。
• 三、结构平面布置图作图方法 • 确定表达方案;
• 打底稿：
①布图定基准线（ 定位轴线）； ②楼板、梁、柱、墙等轮廓线； ③楼板的钢筋（ 受力筋）详图：形状、编号、 规格、直径、间距、配置范围等；
④尺寸、文字标注：定位轴线、轴间尺寸、总尺寸等；
⑤文字说明（ 包括图名、标题栏等）； • 图线整理。
• 二、楼板平面图是如何形成的？
一）楼板平面图的形成
• 假想沿楼板面将建筑物水平剖开，移去上部建筑物，画出该层楼板 的梁、柱、墙的轮廓线以及板的水平剖面图（反映钢筋配置）。
二）楼板平面图的画法
• 图名为标准层结构平面图或m—n层结构平面图，如果相同可只画出一
个平面布置图。如平面对称可采用对称画法，用细实线画一对相交的
