ANSYS的二次开发技术
ANSYS的二次开发技术ANSYS 的二次开发技术ANSYS 提供的二次开发工具有三个：参数化设计语言(ANSYS Parametric Design Language，APDL)，用户界面设计语言(User Interface Design Language，UIDL)以及用户可编程特性(User Programmable Features，UPFs)。
其中，前两种可归类为标准使用特性，后一种为非标准使用特性。
ANSYS 参数化设计语言(APDL)APDL 扩展了传统有限元分析范围之外的能力，提供了建立标准化零件库、序列化分析、设计修改、设计优化以及更高级的数据分析处理能力，包括灵敏度研究等。
ANSYS 用户可编程特性(UPFs)利用UPFs，用户可以开发下列方面的功能程序：(1) 开发用户子程序实现从ANSYS 数据库中提取数据或将数据写入ANSYS 数据库。
该种子程序可以编译连接到ANSYS 中，此时ANSYS 提供了10 个数据库操作命令；如果作为外部命令处理，可以在ANSYS 的任何模块中运行；(2) 利用ANSYS 提供的子程序定义各种类型的载荷，其中包括BF 或BFE 载荷、压力载荷、对流载荷、热通量和电荷密度等；(3) 利用ANSYS 提供的子程序定义各种材料特性，包括塑性、蠕变、膨胀、粘塑性、超弹、层单元失效准则等；(4) 利用ANSYS 提供的子程序定义新单元和调整节点方向矩阵，ANSYS 最多可以有6 个独立的新单元USER100-USER105；( 5) 利用ANSYS 提供的子程序修改或控制ANSYS 单元库中的单元；(6) 利用UEROP 创建用户优化程序，可以用自己的算法和中断准则替换ANSYS 优化过程。
(7) ANSYS 程序作为子程序在用户程序中调用，如用户自定义的优化算法。
ANSYS 软件本身是通过FORTRAN 和C 语言开发的。
使用UPFs 进行二次开发，在安装ANSYS 的基础上，还需要Compaq Visual FORTRAN 和MS Visual C++的支持。
附代码基于C 的ANSYS二次开发
ansys二次开发1概述ANSYS是一套功能十分强大的有限元分析软件，能实现多场及多场耦合分析；是实现前后处理、求解及多场分析统一数据库的一体化大型FEA软件；支持异种、异构平台的网络浮动，在异种、异构平台上用户界面统一、数据文件全部兼容，强大的并行计算功能支持分布式并行及共享内存式并行。
该软件具有如下特点：(1)完备的前处理功能ANSYS不仅提供了强大的实体建模及网格划分工具，可以方便地构造数学模型，而且还专门设有用户所熟悉的一些大型通用有限元软件的数据接口（如MSC／NSSTRAN，ALGOR，ABAQUS等），并允许从这些程序中读取有限元模型数据，甚至材料特性和边界条件，完成ANSYS中的初步建模工作。
此外，ANSYS还具有近200种单元类型，这些丰富的单元特性能使用户方便而准确地构建出反映实际结构的仿真计算模型。
(2)强大的求解器ANSYS提供了对各种物理场量的分析，是目前唯一能融结构、热、电磁、流体、声学等为一体的有限元软件。
除了常规的线性、非线性结构静力、动力分析外，还可以解决高度非线性结构的动力分析、结构非线性及非线性屈曲分析。
提供的多种求解器分别适用于不同的问题及不同的硬件配置。
(3)方便的后处理器ANSYS的后处理分为通用后处理模块（POST1）和时间历程后处理模块（POST26）两部分。
后处理结果可能包括位移、温度、应力、应变、速度以及热流等，输出形式可以有图形显示和数据列表两种。
(4)多种实用的二次开发工具ANSYS除了具有较为完善的分析功能外，同时还为用户进行二次开发提供了多种实用工具。
如宏（Marco）、参数设计语言（APDL）、用户界面设计语言（UIDL）及用户编程特性（UPFs），其中APDL（ANSYS Parametric Design Language）是一种非常类似于Fortran77的参数化设计解释性语言，其核心内容为宏、参数、循环命令和条件语句，可以通过建立参数化模型来自动完成一些通用性强的任务；UIDL（User Interface Design Language）是ANSYS为用户提供专门进行程序界面设计的语言，允许用户改变ANSYS的图形用户界面(GUI)中的一些组项，提供了一种允许用户灵活使用、按个人喜好来组织设计ANSYS图形用户界面的强有力工具；UPFs(User Programmable Features)提供了一套Fortran77函数和例程以扩展或修改程序的功能，该项技术充分显示了ANSYS的开放体系，用户不仅可以采用它将ANSYS程序剪裁成符合自己所需的任何组织形式（如可以定义一种新的材料，一个新的单元或者给出一种新的屈服准则），而且还可以编写自己的优化算法，通过将整个ANSYS作为一个子程序调用的方式实现。
ANSYS二次开发概述
ANSYS二次开发概述标准ANSYS程序是一个功能强大、通用性好的有限元分析程序,同时它还具有良好的开放性，用户可以根据自身的需要在标准ANSYS版本上进行功能扩充和系统集成，生成具有行业分析特点和符合用户需要的用户版本的ANSYS程序。
开发功能包括四个组成部分：⑴．参数化程序设计语言（APDL)⑵．用户界面设计语言(UIDL）⑶．用户程序特性（UPFs）⑷．ANSYS数据接口APDL所能实现的功能通俗的说来应该是次于UPF而强与UIDL，但实际上是由于三者具体侧重点不同造成的：UIDL主要控制GUI界面的各类二次开发方法，涉及的分析部分就要少一些，APDL可以称其为和分析部分频繁打交道的一组小型工具，功能强大,但不和UIDL一样能够非常具体的针对某一两方面的二次开发处理，通常情况下融合在分析的角角落落中。
UPF是三者之间的最强者，能完成最复杂的二次开发工作,比如说构建新单元,复杂数据库交互，外围命令定制等，但UPF在很多情况下也借助了APDL命令来完全实现其功能。
同样也能在UIDL中嵌入APDL命令，来构建比较复杂的GUI二次开发工作。
UIDL、APDL和UPF三者各有所长，密不可分.结合使用三者，就能够实现任何强大的分析功能。
5。
2 Ansys的开发功能组成部分Ansys的开发功能由三个部分组成:参数化程序设计语言(APDL）、用户界面设计语言（UIDL）、用户程序特性(UPFs) 5。
2。
1 参数化程序设计语言（APDL）参数化程序设计语言(APDL-ANSYS Parametric Design Language)实质上由类似于FORTRAN77的程序设计语言部分和1000多条ANSYS命令组成。
其中，程序设计语言部分与其它编程语言一样，具有参数、数组表达式、函数、流程控制(循环与分支）、重复执行命令、缩写、宏以及用户程序等.标准的ANSYS程序运行是由1000多条命令驱动的，这些命令可以写进程序设计语言编写的程序，命令的参数可以赋确定值，也可以通过表达式的结果或参数的方式进行赋值。
ANSYS二次开发概述
ANSYS二次开发概述标准ANSYS程序是一个功能强大、通用性好的有限元分析程序，同时它还具有良好的开放性，用户可以根据自身的需要在标准ANSYS版本上进行功能扩充和系统集成,生成具有行业分析特点和符合用户需要的用户版本的ANSYS程序。
开发功能包括四个组成部分：⑴．参数化程序设计语言（APDL）⑵．用户界面设计语言（UIDL)⑶．用户程序特性(UPFs）⑷．ANSYS数据接口APDL所能实现的功能通俗的说来应该是次于UPF而强与UIDL，但实际上是由于三者具体侧重点不同造成的：UIDL主要控制GUI界面的各类二次开发方法，涉及的分析部分就要少一些，APDL可以称其为和分析部分频繁打交道的一组小型工具，功能强大，但不和UIDL一样能够非常具体的针对某一两方面的二次开发处理，通常情况下融合在分析的角角落落中.UPF是三者之间的最强者，能完成最复杂的二次开发工作，比如说构建新单元，复杂数据库交互，外围命令定制等,但UPF在很多情况下也借助了APDL命令来完全实现其功能。
同样也能在UIDL中嵌入APDL命令，来构建比较复杂的GUI二次开发工作。
UIDL、APDL和UPF三者各有所长，密不可分。
结合使用三者，就能够实现任何强大的分析功能。
5。
2 Ansys的开发功能组成部分Ansys的开发功能由三个部分组成：参数化程序设计语言（APDL）、用户界面设计语言（UIDL）、用户程序特性(UPFs）5.2.1 参数化程序设计语言(APDL）参数化程序设计语言（APDL-ANSYS Parametric Design Language）实质上由类似于FORTRAN77的程序设计语言部分和1000多条ANSYS命令组成。
其中，程序设计语言部分与其它编程语言一样，具有参数、数组表达式、函数、流程控制(循环与分支）、重复执行命令、缩写、宏以及用户程序等。
标准的ANSYS程序运行是由1000多条命令驱动的，这些命令可以写进程序设计语言编写的程序，命令的参数可以赋确定值，也可以通过表达式的结果或参数的方式进行赋值.从ANSYS命令的功能上讲，它们分别对应ANSYS分析过程中的定义几何模型、划分单元网格、材料定义、添加载荷和边界条件、控制和执行求解和后处理计算结果等指令。

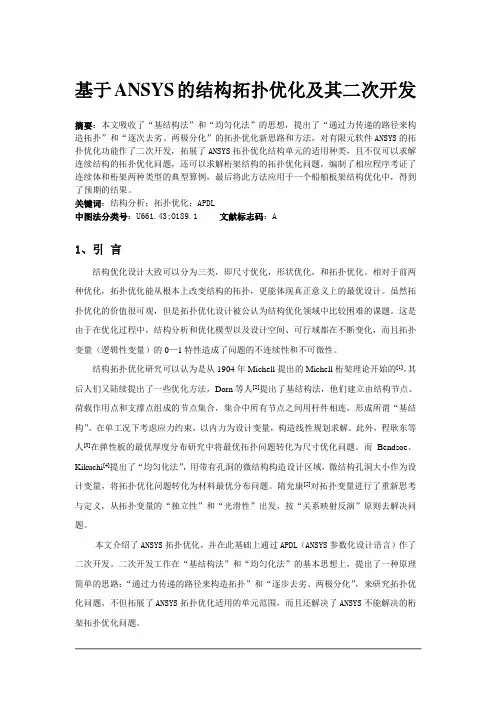

基于ANSYS的结构拓扑优化及其二次开发
