建筑工程测量员培训--角度测量
测回法水平角测量
测回法水平角测量教学设计说明【课程地位】《建筑工程测量》课程是建筑工程技术专业的一门专业基础课程，主要讲授水准测量、角度测量、距离测量与直线定向、地形图测量、建筑施工测量。
通过本课程的学习，使学生掌握测量的基本知识及建筑工程测量的原理和方法。
熟练使用水准仪、经纬仪、施工场地控制测量、建筑物施工放样、高程传递、变形观测、竣工测量等工作，并培养学生严肃认真的工作作风和吃苦耐劳、爱岗敬业、团队协作等职业素养。
通过本课程的职业技能训练和职业素质培养，学生毕业后可在工程施工、房地产开发、造价咨询、工程监理等企事业单位从事工程测量、施工质量检验等方面的实际工作。
【教材及教学内容分析】本课程选用的教材是国规教材《建筑工程测量》。
该教材突出实用性，强调理论与实践相结合。
用较为简洁的语言介绍理论知识，并围绕知识点安排相应实训训练，便于教师在教学过程中可边讲边练，使学生迅速掌握理论知识并提高操作技能。
在教学过程中，我依据学生的学习规律将教学内容划分为三大部分，前四章设置为基础知识篇，主要通过实际操作来掌握建筑工程测量中三项基本工作即高差测量，角度测量，距离测量；第五章第六章设置为实战篇，主要讲解地形图测绘的基本方法，涉及到具体的测地形图方法；第七章及以后设置为提高篇，主要是建筑工程测量在实际建筑施工中的应用。
在实战篇的教学中，为了更好地调动激发学生的兴趣和学习的积极性，我用某一建筑物外墙轴线的放样图中水平角度的检核作为我们的任务，对于这个和实际建筑工程相关的课题任务，学生的接受度显然更高。
水平角观测是建筑工程测量中非常重要的三项基本工作之一，顺利进行水平角观测为后期地形图的测绘，建筑物的施工放样等工作奠定基础。
所以，我把水平角观测作为基础知识篇的三个基本任务之一进行学习，通过这次任务的完成，让学生能够根据工程要求熟练的进行水平角的观测。
同时，通过设置与实际施工流程相对接的工作任务，增强学生对测量员工作岗位工作任务的了解、激发学习兴趣，培养学生的操作规范、准确、快速的技能素养。
建筑工程测量培训
建筑工程测量培训建筑工程测量培训内容
1.测量基础知识介绍
- 测量的定义和作用
- 测量仪器的分类和使用方法
- 常用测量单位和符号
2.测量仪器的使用技巧
- 使用测量尺进行直线距离测量
- 使用水平仪进行水平线测量
- 使用经纬仪进行方位角和坐标测量
3.建筑工程测量方法
- 符合标准的基准点确定
- 建筑地块的测量和标记
- 建筑物尺寸、高度和倾斜度的测量
4.测量技术的应用
- 建筑物施工前的测量规划和定位
- 建筑物施工过程中的质量控制测量 - 施工完成后的验收测量和报告编写
5.测量误差的分析和处理
- 测量误差的类型和来源分析
- 精度要求和误差控制方法
- 数据处理和平差计算的原理
6.安全注意事项
- 测量现场的安全要求和事项
- 使用测量仪器时的注意事项
- 应急处理和事故报告流程
7.案例分析
- 基于实际工程案例的测量分析
- 问题解决和经验总结
注意事项：
- 以上仅为培训大纲的概述，具体的培训内容可以根据实际情况进行调整。
- 培训过程中，建议引入实际案例和示范操作，以提高实践能力和理解能力。
- 在培训结束后，可以进行测量知识的考核和讲师评价。

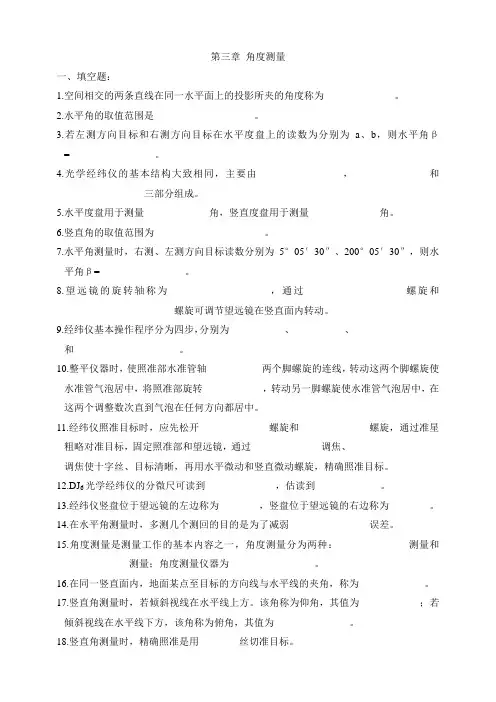

建筑工程测量第三章角度测量复习题
第三章角度测量一、填空题：1.空间相交的两条直线在同一水平面上的投影所夹的角度称为______________。
2.水平角的取值范围是____________________。
3.若左测方向目标和右测方向目标在水平度盘上的读数为分别为a、b，则水平角β=_________________。
4.光学经纬仪的基本结构大致相同，主要由_________________，_______________和________________三部分组成。
5.水平度盘用于测量_____________角，竖直度盘用于测量______________角。
6.竖直角的取值范围为______________________。
7.水平角测量时，右测、左测方向目标读数分别为5°05′30″、200°05′30″，则水平角β=_________________。
8.望远镜的旋转轴称为____________________，通过____________________螺旋和______________________螺旋可调节望远镜在竖直面内转动。
9.经纬仪基本操作程序分为四步，分别为___________、___________、__________________和_____________________。
10.整平仪器时，使照准部水准管轴___________两个脚螺旋的连线，转动这两个脚螺旋使水准管气泡居中，将照准部旋转____________，转动另一脚螺旋使水准管气泡居中，在这两个调整数次直到气泡在任何方向都居中。
11.经纬仪照准目标时，应先松开______________螺旋和______________螺旋，通过准星粗略对准目标，固定照准部和望远镜，通过______________调焦、__________________调焦使十字丝、目标清晰，再用水平微动和竖直微动螺旋，精确照准目标。
第三章 角度测量
备注
测站
目标
竖盘 位置
水平度盘读数 (°′″)
半测回角值 (°′″)
一测回平均角值 (°′″)
A 一测回 C
左
0 06 24 111 46 18
111 39 54
111 39 51
B
A右 C
180 06 48 291 46 36
111 39 48
测站 竖盘位 目标 水平度盘读数（ 半测回角值（ 一测回平均值 各测回平均角
B
258 49 06
测站
目标
竖盘 位置
水平度盘读数 (°′″)
半测回角值 (°′″)
一测回平均角值 (°′″)
各测回平均值 (°′″)
A 左
0 01 24
112 56 48
B
112 58 12
一测回1
112 57 03
A
180 01 48
右
112 57 18
B
292 59 06
A
90 03 48
3、物镜对光：调节物镜对光螺旋使目标影像清晰可见， 并注意消除视差
4、精确照准目标：单丝平分目标，双丝夹准目标
（三）读数：分微尺测微器读数（6秒的正倍数）
二、水平角的观测方法 水平角的观测方法有：测回法 （两个方向的单角）、
方向观测法（多方向）、复测法（提高测角精 度），在建筑工程测量中多采用测回法。
竖直角的角值
1 2
左
右
工程测量》竖直角测量的记录
盘左半测回角值：αL= 90º－ L αL= 90º－ 84°12′24″
竖盘为顺时=针5°刻4划7′ 如36右″ 图：
竖角测回值，即
建筑工程测量题库
第三章角度测量1. 一点到两目标的方向线垂直投影到水平面上的夹角称为（ B ）A.竖直角B.水平角C.方位角D.象限角2. 水平角测量的主要目的是（A ）。
A.确定点的平面位置B.确定点的高程C.确定水平距离D.确定高差3. 竖直角（ C ）。
A.只能为正B.只能为负C.可为正，也可为负D.不能为零4. 在一个竖直面内，视线与水平线的夹角叫做（ B ）。
A.水平角B.竖直角C.天顶距D.方位角5. 光学经纬仪的型号按精度可分为DJ07、DJ1、DJ2、DJ6，工程上常用的经纬仪是（ D ）。
A. DJ07、DJ1B. DJ1、DJ2C. DJ1D. DJ2、DJ66. DJ6型光学经纬仪的主要组成部分有（ ADE ）。
A.基座B.望远镜C.水准管D.水平度盘E.照准部7. DJ1、DJ2、DJ6型经纬仪，其下标数字1、2、6代表水平方向测量一测回方向的中误差值，其单位为（ D ）。
A.弧度B.度C.分D.秒8. 经纬仪在必要辅助工具支持下可以直接用来测量（ BCD ）。
A. 方位角B. 水平角C. 垂直角D. 视距E.坐标9. 经纬仪整平目的是使（ A ）处于铅垂位置。
A.仪器竖轴B.仪器横轴C.水准管轴D.视线10. 经纬仪安置包括（ AB ）。
A.对中B.整平C.瞄准D.读数E.调焦11. 经纬仪对中和整平的操作关系是（ A ）。
A. 互相影响，应反复进行B. 先对中，后整平，不能反复进行C. 相互独立进行，没有影响D. 先整平，后对中，不能反复进行12. 经纬仪精平操作应（ B ）。
A.升降脚架B.调节脚螺旋C.调整脚架位置D.平移仪器13. 经纬仪粗平操作应（ A ）。
A.升降脚架B.调节脚螺旋C.调整脚架位置D.平移仪器14. 经纬仪的管水准器和圆水准器整平仪器的精确度关系为（ A ）。
A.管水准精度高B.圆水准精度高C.精度相同D.不确定15. 经纬仪十字丝分划板上丝和下丝的作用是（ D ）。
工程测量-第3章角度测量
水平角测量原理
4
郑州大学土木工程学院 宋建学
郑州大学土木工程学院 宋建学
5
3.2 DJ6级光学经纬仪 DJ6级光学经纬仪
经纬仪的种类繁多，如按工作原理区分， 经纬仪的种类繁多 ， 如按工作原理区分 ， 可 以分成光学经纬仪 电子经纬仪。 光学经纬仪和 以分成 光学经纬仪 和 电子经纬仪 。 现在工程中大 量使用的是光学经纬仪，但电子经纬仪发展很快， 量使用的是光学经纬仪 ， 但电子经纬仪发展很快 ， 且在价格上已与同级光经纬仪相当甚至更低， 且在价格上已与同级光经纬仪相当甚至更低 ， 具 有很大的发展潜力。 有很大的发展潜力。 我国对经纬仪编制了系列标准，分为DJ07， DJ07 我国对经纬仪编制了系列标准，分为DJ07， DJ1 DJ2 DJ6 等级别。 其中D 分别为“ DJ1 、 DJ2 、 DJ6 等级别 。 其中 D 、 J 分别为 “ 大地 测量” 经纬仪”的汉语拼音第一个字母，07， 测量”和“经纬仪”的汉语拼音第一个字母，07， 等数字，表示该仪器所能达到的精度指标。 2、6等数字，表示该仪器所能达到的精度指标。 DJ6表示一测回水平方向中误差不超过6 。 如DJ6表示一测回水平方向中误差不超过6″。
的精度逐渐提高，DJ2级光学经纬仪有取代DJ DJ6 的精度逐渐提高 ， DJ2 级光学经纬仪有取代DJ6 级光学经纬仪 的趋势。 的趋势。 在结构上，除望远镜的放大倍数稍大（ 在结构上 ， 除望远镜的放大倍数稍大 （ 30/28倍） ， 照 倍 准部水准管灵敏度较高（分划值为20″/2mm）、度盘格值更 准部水准管灵敏度较高（分划值为 ） 精细外，主要表现为读数设备的不同。 精细外，主要表现量
• 宋建学 • 郑州大学土木工程学院施工教研室 • 郑州大学土木工程学院测量实验室 • 2011-1
建筑工程测量-第三章-角度测量
❖ 其目的是使仪器的竖轴铅垂于控制点，其误差不 大于2mm。经纬仪中有用专用垂球来实现对中，也 有用光学对中器来实现的。
❖ （二）整平；
❖ 光学经纬仪的粗平与水准仪完全相同。但精平却 不同，它使用单根水准管来通过相互垂直调平来实 现。如下好仪器后，松开照准部和望远镜的制动螺
❖ 2、利用竖盘水准管微动螺旋，使竖盘指标水准管 气泡居中。
❖ 3、读取竖盘的读数L，并记录； ❖ 竖角a左=L—90°（其正负之别应符合实际情况） ❖ 4、望远镜处于盘右，读竖盘读数R；
❖ a右=270 °-R
❖ 竖盘的起始读数是个整数（90°或270°）， 但由于安装、搬运震动等，竖盘指标不一定 在正确位置，而产生指标差。
❖ （一）测回法； ❖ 如下图所示，用测回法测∠AOC：
❖ 1、盘左位置（即正镜）：观测者面对望远镜，竖直度盘在 望远镜的左侧。
❖ 测量目标点A，瞄准——读数，得a左A,并记录。同理， 测得a左C；并记录。
❖ β左=a左C—a左A ❖ 2、盘右位置（即倒镜）：竖直度盘在望远镜的右侧； ❖ 同理测得a右C、a右A，并记录。 ❖ β右=a右C—a右A ❖ 注：计算水平角时，总是右目标的读数减左目标读数，因
❖ 1、水平度盘度盘；
❖ 水平度盘是在圆盘上刻在一周0度~360度顺时针 注记的分划线。每格为1度或0.5度，用来测量水平 角。
❖ 2、竖直度盘；
❖ 竖直度盘用来测竖直角。在圆盘上有一圈 顺时针向（或逆时针向）的注记的分划线， 每格为10'、 30'或20' 。
❖ 竖直度盘在仪器横轴一端，随望远镜一 起转动，而用来进行竖盘读数的指标则 不动，它只能通过竖盘水准管微动螺旋 作微小转动，以竖盘水准管气泡居中为 正确位置。
建筑工程测量教案
§1.3 测量坐标系与地面点位的确定(1) 参心坐标系与地心坐标系物理空间——三维空间。
表示地面点在某空间坐标系的位置需三个参数；确定地面点位——确定其在某个空间坐标系的三维坐标。
大地地理坐标系表示地面点在参考椭球面上的位置。
基准——参考椭球面和法线。
，大地纬度B表示。
——P点大地子午面与首子午面的两面角——P点的法线与赤道面的夹角。
大地经、纬度是根据起始大地点的大地坐标，按大地测量所得数据推算得到。
起始大地点——大地原点，该点大地经纬度与天文经纬度一致。
泾阳县-永乐镇-石际寺村大地原点已知任意点经度L，计算所在6°带的带号公式N= Int((L +3) ÷6+0.5)北京天安门：东经116°23′26″，北纬39°54′27″香港会展中心：东经114°10′22″，北纬22°17′05″A，B两点相距较远时，连续水准测量。
中间设置转点(TP)，放置尺垫。
h1=a1－b1， h2=a2－b2， h3=a3－b3，……， hn=an－bn。
(5) 水准测量成果处理根据已知水准点的高程，水准路线高差观测值，分配高差闭合差，计算出未知点的高程。
附合水准路线——fh=Σhi－(H终－ H起)。
闭合水准路线——fh=Σhi－0=Σhi 。
支水准路线——fh=Σh往＋Σh返。
图根水准高差闭合差允许值fh平坦地区—— fh允=±40√L(mm)计算高差闭合差fh ，限差fh[学时]：18学时[教学条件]：多媒体教室演示：国产经纬仪演示：经纬仪的构造(4) 水平角观测的注意事项第四章距离测量与直线定向演示：钢尺量距的方法(3) 极限误差偶然误差有界在一定的测量条件下，偶然误差的绝对值不会超过一定的界限。
当某观测值超过了其界限时，认为该观测值含有系统误差，应剔除它。
测量上，称偶然误差的界限为极限误差，简称为限差，其值一般取中误差的2倍或3倍。
建筑工程测量题库
第三章角度测量1。
一点到两目标的方向线垂直投影到水平面上的夹角称为（ B )A。
竖直角 B。
水平角 C.方位角 D.象限角2。
水平角测量的主要目的是（A ）。
A。
确定点的平面位置 B。
确定点的高程 C.确定水平距离 D.确定高差3。
竖直角( C ）。
A.只能为正 B。
只能为负 C。
可为正,也可为负 D。
不能为零4. 在一个竖直面内,视线与水平线的夹角叫做( B ）。
A。
水平角 B.竖直角 C。
天顶距 D。
方位角5。
光学经纬仪的型号按精度可分为DJ07、DJ1、DJ2、DJ6，工程上常用的经纬仪是（ D ）.A. DJ07、DJ1 B。
DJ1、DJ2 C. DJ1 D. DJ2、DJ66。
DJ6型光学经纬仪的主要组成部分有( ADE ）。
A.基座 B。
望远镜 C。
水准管 D.水平度盘 E.照准部7。
DJ1、DJ2、DJ6型经纬仪，其下标数字1、2、6代表水平方向测量一测回方向的中误差值,其单位为（ D ）。
A.弧度B.度 C。
分 D.秒8. 经纬仪在必要辅助工具支持下可以直接用来测量（ BCD ）.A。
方位角 B。
水平角 C. 垂直角 D。
视距 E。
坐标9。
经纬仪整平目的是使( A ）处于铅垂位置。
A。
仪器竖轴 B。
仪器横轴 C。
水准管轴 D。
视线10。
经纬仪安置包括（ AB )。
A.对中B.整平 C。
瞄准 D。
读数 E.调焦11。
经纬仪对中和整平的操作关系是（ A ).A。
互相影响，应反复进行B。
先对中，后整平，不能反复进行C. 相互独立进行，没有影响D. 先整平,后对中,不能反复进行12。
经纬仪精平操作应（ B ）。
A.升降脚架 B。
调节脚螺旋 C。
调整脚架位置 D。
平移仪器13。
经纬仪粗平操作应( A ）.A.升降脚架 B。
调节脚螺旋 C。
调整脚架位置 D.平移仪器14. 经纬仪的管水准器和圆水准器整平仪器的精确度关系为（ A ).A.管水准精度高B.圆水准精度高C.精度相同D.不确定15. 经纬仪十字丝分划板上丝和下丝的作用是( D ）。
建筑工程测量培训讲义
详见：全球卫星定位系统（GPS）测量规范（GB/T183142023）电子版
六、测量误差
误差就是某未知量旳观察值与其真值（理论值）旳差数。 测量成果中不可防止旳存在。
1、测量误差产生旳原因
①人旳影响
因为观察者感觉器官旳鉴别能力有限，使得在安顿仪器、 瞄准目旳及读数等方面均生误差。同步观察者旳技术水平、 工作态度和状态等也影响观察成果旳质量。
光电测距仪
四、全站仪旳应用
索佳全站仪
拓普康全站仪
苏一光全站仪
徕卡全站仪
GPS全站仪
单棱镜组
铝合金对中杆
1、测量前旳准备工作
①安装电池 将电池充分电。充电要用仪器自带旳专用充电器。 注意：整平仪器前应装上电池，因为装上电池后仪器会发生 微小旳倾斜。观察完毕须将电池从仪器上取下。
②架设仪器 全站仪对中和整平两项工作。一般对中均采用光学对中器。 (激光对中)
全站仪具有坐标测量旳功能，在外业观察时，可直接得 到观察点旳坐标。
①全站仪导线测量旳外业工作： a、踏勘、定观察路线（附合导线、闭合导线、支导线） 选点及建立标志； b、测得导线点旳坐标； c、相邻点间旳边长。
②观察环节如下： a、将全站仪安顿于起始点A(高级控制点)，按距离及三
维坐标旳测量措施测定控制点2与A点旳距离DA2及2点旳坐标 (x'2、y'2)。
圆水准器旳整平
4、水准测量旳施测措施
水准测量旳施测措施能够概括为：埋设水准点，按拟定 水准路线，从已知点开始，足站进行水准测量，测至路线终 点，然后计算出各待定点旳高程。 ①水准点。用水准测量旳措施测定旳高程控制点，称为水 准点，以BM表达。水准点是水准测量引测高程旳根据。水准 点分为永久性和临时性两种。 ②水准路线。在水准测量中，为确保测量成果能到达一定 旳精度要求，必须布设某种形式旳水准路线，利用一定旳条 件来检核所测成果旳正确性。在一般旳工程测量中，水准路 线旳形式有如下三种：
《建筑工程测量》第三章：角度测量
第三章
角度测量
第三章之：经纬仪的使用方法
经纬仪的使用方法
第三章
3.4
角度测量
水平角测量
1、测回法（只适用于观测两个方向之间的单个角度）； 2、全圆方向观测法（适用于观测三个（及三个以上）方向之间的两个 （及两个以上）角度）。
B
3.4.1 测回法
（一）安置仪器、设置标志； （二）观测步骤：
A
上半测回 顺时针（盘左 、正
经纬仪的使用方法：（利用光学对中器） 1、对中： （1）将三脚架安置在测站点上，并使架头大致水平，从架头中心 落下一小石子来检查架头中心是否位于测站点的铅垂线上； （2）将仪器通过中心连接螺旋固定于三脚架头上，调整基座的三 个脚螺旋，使光学对中器中心标志对准测站点（不要求气泡居中）； （3）伸缩三脚架使照准部圆水准器（或管状水准器）气泡居中 （不必严格居中）。
3.1 .1 水平角测量原理
第三章
1、水平角的概念：
角度测量
水平角是测站点至两个观测目标方向线垂直投影到水平面上 的夹角，用β表示。
2、水平角测量的原理： 如图，A、O、B是地面上不同平面位置，不同高程的三个点， OA和OB两目标方向线所夹的水平角，就是通过OA和OB沿两个铅 垂面Ⅰ、Ⅱ投影到水平面P上的两条水平线O ′ A′和O ′ B′的夹角 β=∠A′O ′B ′。 由此可见，地面上一点到两目标方向线之间的夹角，就是通 过该两目标方向线所作铅垂面Ⅰ、Ⅱ间的二面角。因此，在二面角 的交线o ˊo〞上的任一点均可测出水平角。
"
2
02） 09
0 00 00 41 17 06 124 26 30 160 24 06
0 00 00 41 17 02 124 26 34 160 24 06
角度测量—角度测量原理(建筑工程测量)
水平角测量原理
水平角定义：地面上的两个方向投影到同一水
平面上所形成的夹角，通常用பைடு நூலகம்表示。
水平角的计算：
=b-a 当b>a ； =b-a+360° 当b<a 。
角度测量原理—竖直角测量原理
竖直角测量原理
竖直角：在同一竖直面内目标方向与水平方向
线之间的夹角，也称垂直角 ，通常用表示。
竖直角的计算： = n – m
仰角：n>m，视线在水平线之上，符号为正； 俯角：n<m，视线在水平线之下，符号为负。
角度测量原理
你能说出水平角与竖直角的区别吗？
所在平面不同
角值范围不同
观测方向不同
建筑工程施工测量之角度观测原理测试题含答案
1、测量的基准面与准线分别是（ D ）。
A、水准面，铅垂线B、大地水准面，水平线C、水平面，铅垂线D、大地水准面，铅垂线2、某点 A的绝对高程为 82.600m，某点B的绝对高程为45.800m，则B点相对于过A点的假定水准面的相对高程为（C）。
A、45.800mB、-45.800mC、-36.800mD、36.800m3、独立平面直角坐标系中的原点一般设在（C）。
Ａ、测区东北角Ｂ、测区东南角Ｃ、测区西南角D、测区西北角4、测量工作的主要目的是确定（C）。
Ａ、点的坐标和角度Ｂ、点的距离和角度Ｃ、点的坐标和高程D、点的距离和高程5、产生视差的原因是(D)。
Ａ、仪器校正不完善Ｂ、物镜焦点与十字丝面未重合Ｃ、十字丝分划板位置不正确D、物像与十字丝面未重合6、在水准测量中设A为后视点，B为前视点，并测得后视点读数为1.400m，前视读数为1.428m，则（B）。
Ａ、0.028mＢ、-0.028mＣ、1.414m D、-1.414m7、水准仪基本结构由（ B ）构成。
Ａ、瞄准部、托架和基座B、望远镜、水准器、基座Ｃ、瞄准部、基座 D、望远镜、、托架和基座8、如图3—1所示，为符合棱镜观察窗中看到的情况，则微倾螺旋（D）调节。
A、左手握微动螺旋，拇指运动方向向上B、左手握微动螺旋，拇指运动方向向下C、左手握微倾螺旋，拇指运动方向向上D、左手握微倾螺旋，拇指运动方向向下9、某闭合水准测量，高差闭合差 0.050m，水准路线长度 5km，某测段长度为 1km，则此测段的改正数为（ B ）。
Ａ、0.010mＢ、-0.010mＣ、0.050m D、-0.050m10、如图3—2所示，则水准尺的读数应为（D）。
A、0.930mB、1.071mC、1.710mD、0.995m11、平地上进行闭合水准测量，水准路线长度 4km，则高差闭合差容许值为（ A ）。
Ａ、±80mm Ｂ、±40mmＣ、±20mm D、±24mm12、水准测量时,由于尺竖立不直,该读数值比正确读数( B )。
测量员技能培训实训培训方案
一、任务目的通过开设?测量员技能?实训培训，使学员掌握水准仪、经纬仪及全站仪的操作与使用；掌握施工测量与放样的方法和精度要求。
二、培训对象与培训时间1、培训对象：全省建筑类专业应届毕业生；全省毕业两年内未就业的建筑类专业毕业生；建筑类企业职工。
培训50人。
2、培训时间、地点：2021年7月11日一7月20日，辽宁建筑职业学院建筑工程管理实训培训基地。
三、课程安排与教学标准1、课程安排2、内容标准四、培训要求1、培训实行注册入学。
报到时携带本人毕业证(企业培训学员除外)、身份证原件和2张二寸近期免冠照片，在指定时间到指定地点报到。
报到时间：7月10日13:00——18:002、培训期间培训费、资料费及耗材等相关费用：建筑类专业应届毕业生及全省毕业两年内未就业的建筑类专业毕业生费用由辽宁建筑职业学院建筑工程管理实训培训基地承当；建筑企业人员的费用与企业协商。
3、培训期间，住宿的学员统一安排在学校学生宿舍，报到时请自带洗漱用品。
就餐统一安排在学生食堂，费用自理。
4、培训期间必须严格遵守培训纪律，按时上课，坚持始终，有事需与班主任请假，出行注意平安。
5、培训期间必须听从老师指导，严格按操作规程理论操作，保证实训平安。
6、培训班由校内外老师组成专业实训培训老师团队，负责实训培训教学与指导。
五、考核评价及颁发证书实训培训考核分两部分，分数设为100分，其中考勤占20%,综合技能考核占80%,两项考核在60分以上为考核合格，考核合格者由辽宁建筑职业学院建筑工程管理创新性实训培训基地颁发的培训结业证书，并由学校负责向相关企业推荐就业。
培训学员可以参加国家住房和城乡建立部举办的建筑领域现场专业人员的考试，考试合格可获得住房和城乡建立部颁发的岗位证书。
在实训培训期间表现突出，成绩优异的学员实训培训基地给予表彰。
附件:培训老师一览表。
现场测量中的角度测量技巧
现场测量中的角度测量技巧角度是现场测量中常用的测量参数之一，它可以用于确定位置、定位目标、计算距离以及测量高度差等工作。
角度测量的准确性对于工程项目的顺利进行至关重要。
在测量过程中，我们需要使用一些角度测量技巧来保证测量结果的精确性。
一、选择合适的测量仪器在进行角度测量之前，首先需要根据实际情况选择合适的测量仪器。
常见的角度测量仪器有经纬仪、全站仪和电子经纬仪等。
不同的测量任务需要使用不同的仪器，因此在选择仪器时需要根据测量的具体要求来进行判断。
同时，经常检查和校准测量仪器也是保证测量准确性的关键步骤。
二、注意测量现场的环境因素在进行角度测量时，要尽量避免受到环境因素的干扰。
例如，测量现场周围的建筑物、树木、电磁设备等都可能会对角度测量结果产生影响。
因此，在进行角度测量前，需要对测量现场的环境进行充分的调查和分析，选择一个相对干净、开阔的测量区域。
三、正确操作测量仪器正确操作测量仪器是保证角度测量准确性的关键。
在进行测量时，需要遵循仪器的使用说明，按照正确的步骤进行操作。
同时，还需要掌握一些技巧，如精确读数、准确判断仪器指示等。
在测量过程中，要注意保持仪器的稳定和水平，避免因为操作不当导致测量结果的偏差。
四、采用适当的测量方法在角度测量中，常用的测量方法有直接测量法、间接测量法和相对测量法等。
选择合适的测量方法可以提高测量效率和准确性。
直接测量法适用于测量范围较小且测量对象相对稳定的情况，而间接测量法适用于无法直接测量的情况。
相对测量法则是通过比较不同测点之间的角度差来确定角度。
五、采用合适的测量辅助手段角度测量时，还可以采用一些测量辅助手段来提高测量的准确性。
例如，可以使用瞄准镜来确定目标位置，使用水平仪来调整仪器的水平度，使用遮阳罩来避免测量时的视线干扰等。
这些辅助手段可以帮助测量员更准确地进行角度测量，提高工作效率。
六、重视后处理数据角度测量完成后，还需要进行数据后处理。
在数据后处理中，可以进行数据校正、平差计算和误差分析等工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑工程测量员培训--角度测量建筑工程测量员培训--角度测量提要：测站点到目标点的视线与水平线间的夹角，用α表示。
α为AB方向线的竖直角。
其值从水平线算起，向上为正，称为仰角，范围是0～90°
更多精品自报告
建筑工程测量员培训--角度测量
第一节角度的测量原理
水平角的测量原理
水平角概念：从一点到两目标的方向线垂直投影在水平面上所成的角β。
为了测定水平角β，那么可设想在过角顶B点上安置一个水平度盘，水平度盘上面带有顺时针刻划、注记。
我们可以在BA方向读一个数n，在Bc方向读一个数m，那水平角β就等于m减n，用公式表示为
β=右目标读数m－左目标读数n
水平角值为0～360°。
竖直角的测量原理
测站点到目标点的视线与水平线间的夹角，用α表示。
α为AB 方向线的竖直角。
其值从水平线算起，向上为正，称为仰角，范围是0～90°；向下为负，称为俯角，范围是0～-90°。
第二节经纬仪的基本构造和使用
经纬仪的基本构造
经纬仪的使用
这里我们以j2经纬仪为例。
安置经纬仪
在测量角度以前，首选要把经纬仪安置在设置有地面标志的测站上。
所谓测站。
即是所测角度的顶点。
安置工作包括对中、整平两顶。
1、对中
在安置仪器以前，首先将三脚架打开，抽出架腿，并旋紧架腿的固定螺旋。
然后将三个架腿安置在以测站为中心的等边三角形的角顶上。
这时架头平面即约略水平，且中心与地面点约略在同一铅垂线上。
从仪器箱中取出仪器，用附于三脚架头上的连结螺旋，交仪器与三脚架固定连在一起，然后即右精确对中。
根据仪器的结构，可用垂球对中，也可用光学对中器对中。
如果使用光学对中器对中，可以先用垂球粗略对中，然后取下垂球，再用光学对中器对中。
但在使用光学对中器时，仪器应先利用脚螺旋使圆水准器气泡居中，再看光学对中器是否对中，如有偏离，仍在仪器架头上平行移动仪器，在保证圆水准器气泡居中的条件下，使其与地面点对准。
如果不用垂球粗略对中，则一面观察光学对中器一面移动脚架，使光学对中器与地面点对准。
伸缩架腿时，应先稍微旋松伸缩螺旋，待气泡居中后，立即旋紧。
因为光学对中器的精度较高，且不受风力影响，应尽量采用。
待仪器精确整平后，仍要检查对
中情况，因为只有在仪器整平的条件下，光学对中器的视线才居于铅垂位置，对中才是正确的。
2、整平
经纬仪整平的目的，乃是使竖轴居于铅垂位置。
整平时要先用脚螺旋使圆水准气泡居中，以粗略整平，再用管水准器精确整平。
由于位于照准部上的管水准器只有一个，如图3-10所示，可以先使它与一对脚螺旋连线的方向平行，然后双手以相同速度相反方向旋转这两个脚螺旋，使管水准器的气泡居中。
再将照准部平转90°，用另外一个脚螺旋使气泡居中。
这样反复进行，直至管水准器在任一方向上气泡都居中为止。
在整平后还需检查光学对中器是否偏移。
如果偏移，则重复上述操作方法，直至水准气泡居中，对中器对中为止。
照准目标
1、水平角观测时，就尽量照准目标的底部。
当目标较近时，成像较大，则用单丝平分目标；当目标较远时，成像较小，则用双丝夹住目标或用单丝与目标重合。
2、竖直角观测时，应用中横丝照准目标顶部或某一预定部位。
读数或置数
1、读数：按照先前介绍的读数方法进行。
2、置数：照准需要的方向，使水平度盘读数为某一预定值叫做置数。
具体方法是：先照准后置数。
照准目标后，打开度盘变换手轮保险装置，转动度盘手轮。
使度盘数等于预定读数，然后，关上变换手轮保险装置。
第三节水平角测量和记录方法
一、水平角和竖直角观测
水平角观测-测回法测水平角
当所观测的角度只有两个方向时，通常都用测回法观测。
如图3-1所示，欲测oA、oB两方向之间的水平角∠AoB时，在角顶o安置仪器，在A、B处设立观测标志，经过对中、整平以后，即可按下述步骤观测。
1、将复测扳手扳向上方。
松开照准部及望远镜的制动螺旋。
利用望远镜上的粗瞄器，以盘左粗略照准左方目标A。
关紧照准部及望远镜的制动螺旋，再用微动螺旋精确照准目标，同时需要注意消除视差及尽可能照准目标的下部。
对于细的目标，宜用单丝照准，使单丝平分目标像；而对于粗的目标，则宜用双丝照准，使目标像平分双丝，以提高照准的精度。
最后读取该方向上的读数A左。
2、松开照准部及望远镜的制动螺旋，顺时针方向转动照准部，粗略照准右方目标B。
再关紧制动螺旋，用微动螺旋精确照准，并读取该方向上的水平度盘读数B左，盘左所得角值即为：β左=A左－B 左。
以上称为上半测回。
3、将望远镜纵转180°，改为盘右。
重新照准右方目标B，并读取水平度盘读数B右。
然后顺时针或逆时针方向转动照准部，照准左方目标A。
读取水平度盘读数A右，则盘右所得角值β右=A右－B 右。
以上称为下半个测回。
两个半测回角值之差不超过规定限值时，取盘左盘右所得角值的平均值β=/2，即为一测回的角值。
根据测角
精度的要求，可以测多个测回而取其平均值，作为最后成果。
观测结果应及时记入手簿，并进行计算，看是否满足精度要求。
值得注意的是：上下两个半测回所得角值之差，应满足有关测量规范规定的限差，对于Dj6级经纬仪，限差一般为30″或40″。
如果超限，则必须重测。
如果重测的两半测回角值之差仍然超限，但两次的平均角值十分接近，则说明这是由于仪器误差造成的。
取盘左盘右角值的平均值时，仪器误差可以得到抵消，所以各测回所得的平均角值是正确的。
两个方向相交可形成两个角度，计算角值时始终应以右边方向的读数减去左边方向的读数。
如果右边方向读数小于左方向读数，则应先加360°后再减。
测得的角度与照准部的转动方向无关，与先测哪个方向也无关，而是取决于用哪个方向的读数减去哪个方向的读数。
在下半测回时，仍要顺时针转动照准部，是为了消减度盘带动误差的影响。
水平角观测-方向观测法测水平角
当在一个测站上需观测多个方向时，宜
建筑工程测量员培训--角度测量提要：测站点到目标点的视线与水平线间的夹角，用α表示。
α为AB方向线的竖直角。
其值从水平线算起，向上为正，称为仰角，范围是0～90°
更多精品自报告
采用这种方法，因为可以简化外业工作。
它的直接观测结果是各个方向相对于起始方向的水平角值，也称为方向值。
相邻方向的方向值
之差，就是它的水平角值。
如图3-2所示，设在o点有0A、oB、oc、oD四个方向，其观测步骤为：
1、在o点安置仪器，对中、整平。
2、选择一个距离适中且影像清晰的方向作为起始方向，设为oA。
3、盘左照准A点，并安置水平度盘读数，使其稍大于0°，用测微器读取两次读数。
4、以顺时针方向依次照准B、c、D诸点。
最后再照准A，称为归零。
在每次照准时，都用测微器读取两次读数。
以上称为上半测回。
5、倒转望远镜为盘右，以逆时针方向依次照准A、D、c、B、A，每次照准时，也是用测微器读取两次读数。
这称为下半测回，上下两个半测回构成一个测回。
6、如需观测多个测回时，为了消减度盘刻度不匀的误差，每个测回都要改变度盘的位置，即在照准起始方向时，改变度盘的安置读数。
为使读数在圆周及测微器上均匀分布，如用Dj2级仪器作精密测角时，则各测回起始方向的安置读数依下式计算：
R=180°/n＋10″＋600″/n
式中n-总测回数；
i-该测回序数；
每次读数后，应及时记入手簿，手簿的格式见公司下发《经纬仪测量记录簿》。
数据整理：表中4、7两栏横线上下分别为盘左、盘右的两次测
微器读数。
5、8两栏为两次读数的平均值。
第9栏为同一方向上盘左盘右读数之差，名为2c，意思是二倍的照准差，它是由于视线不垂直于横轴的误差引起的，因为盘左、盘右照准同一目标时的读数相关180°，所以2c=L-。
第10栏是盘左盘右的平均值，在取平均值时，也是盘右读数减去180°后再与盘左读数平均。
起始方向经过了两次照准，要取两次结果的平均值作为结果。
从各个方向的盘左盘右平均值中减去起始方向两次结果的平均值，即得各个方向的方向值。
为避免错误及保证测角的精度，对各项操作都规定了限差。
方向观测法的限差
仪器型号光学测微器两次重合读数之差半测回归零差各测回同方向2c值互差各测回同一方向值互差
Dj23″8″13″10″
Dj618″24″
二、竖直角观测
第四节经纬仪的检验与校正
1、经纬仪主要部件定义及相互关系
2、经纬仪的检验与校正。
