落地式脚手架搭设一般要求

落地式脚手架搭设一般要求

【解答】一、立杆基础设置应符合下列规定:1、基础应平整夯实,表面应进行混凝土硬化。

落地立杆应垂直稳放在金属底座或坚固底板上。

2、立杆下部应设置纵横扫地杆。

纵向扫地杆应采用直角扣件固定在距底座上面不大于200mm处的立杆上,横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于1m.靠边坡上方的立杆轴线到边坡的距离不应小于500mm.3、立杆基础外侧应设置截面不小于200×200mm的排水沟,保持立杆基础不积水,并在外侧800mm宽范围内采用混凝土硬化。

4、外脚手架不宜支设在屋面、雨棚、阳台等处。

确因需要,因分别对屋面、雨棚、阳台等部位的结构安全性进行验算,并在专项施工方案中明确。

5、当脚手架基础下有设备基础、管沟时,在脚手架使用过程中不应开挖。

当必须开挖时,应采取加固措施。

二、立杆搭设应符合下列规定:1、钢管脚手架底步步距高度不大于2m,其余不大于1.8m,立杆纵距不大于1.8m,横距不大于1.5m.横距宜为0.85m或1.05m.2、搭设高度超过25m须采用双立杆或缩小间距的方法搭设,双立杆中的副立杆的高度不应低于3步,且不少于6 m.3、底步立杆必须设置纵横向扫地杆,纵向扫地杆宜采用直角扣件固定在距底座上皮不大于200mm的立杆上,横向扫地杆也应用直角扣件固定在纵向扫地杆下方的立杆上。

4、底排立杆、扫地杆、剪刀撑均漆黄黑或红白相间色。

三、杆件设置应符合以下规定:1、脚手架立杆与纵向水平杆交点处应设置横向水平杆,两端固定在立杆上,确保安全受力。

2、立杆接长除在顶层顶步可采用搭接外,其余各层各步必须采用对接。

搭接时搭接长度不小于1m,且不少于三只旋转扣件紧固。

3、在脚手架使用期间,严禁拆除主节点处的纵、横向水平杆。

4、纵向水平杆宜设置在立杆内侧,其长度不宜小于3跨。

5、纵向水平杆接长宜采用对接扣件连接,也可采用搭接。

2024年脚手架的搭设要求及注意要点(2篇)

2024年脚手架的搭设要求及注意要点(2篇)

2024年脚手架的搭设要求及注意要点1、落地式脚手架:脚手架外立面脚手架立杆与地(楼)面应有垫板作底座落地式脚手架应有上下通道(楼梯),梯板全密封,要有扶手。

落地式脚手架应有上下通道(楼梯)通达每层作业面。

脚手架用安全网四周全部围闭,只能通过安全通道进出。

脚手架平桥应铺钢网作脚手板,铺竹子、铺竹片板不防火、不安全。

脚手架的第一道平桥(以后每隔10m),平桥与建筑物之间应全密封。

平桥完全满铺钢筋网的脚手板。

每片钢筋网均用铁线固定脚手架在贴近地面处必须搭设纵横向的扫地杆超过24m高的脚手架与建筑物必须用刚性连接墙杆与立杆的连接点与主接点距离不应大于30cm。

2、悬挑式脚手架悬挑式脚手架应采用分段式:从力学分析从来来说,受力明确,节点处理可靠。

脚手架的第一道平桥(以后每隔10m),平桥与建筑物之间应完全密封。

完全密封的平桥要专人、定期清扫,以免增加荷载。

悬挑钢梁要安装牢固(最好焊接)产油上警示颜色,防止碰撞。

3、几个要注意的地方。

卸荷受力不明确:钢丝绳吊着大小横杆,再由大小横杆的扣件将力传给立杆。

万一扣件未完全锁牢或失效,则该立杆丧失支撑作用。

卸荷只卸荷外立杆,内立杆不卸荷,完全错误。

脚手架与建筑物之间从上到下没用一道平桥密封,是一大安全隐患。

卸荷的钢丝绳不是用法兰调节其的松紧度,而是用绳卡来代替,错误!2024年脚手架的搭设要求及注意要点(2)一、引言脚手架作为建筑工程施工中常用的设备之一,在提高施工效率、保证施工安全方面起到了至关重要的作用。

随着科技的不断进步,脚手架在设计、材料选择等方面也在不断创新。

本文将详细介绍2024年脚手架搭设的要求及注意要点,旨在为建筑施工方提供参考。

二、2024年脚手架搭设要求1. 设计要求在2024年,脚手架的设计要符合国家相关标准的规定,并考虑以下要求:(1)承重能力:脚手架的承重能力要满足施工工序及使用人员的需要,保障施工安全。

(2)稳定性:脚手架搭设后要能够稳定地支撑施工人员及材料,防止脚手架倾覆或发生其他安全事故。

落地式脚手架工程施工安全要点(三篇)

落地式脚手架工程施工安全要点(三篇)

落地式脚手架工程施工安全要点一、施工方案1.脚手架搭设之前应根据工程特点、施工工艺编制搭设方案,内容应包括:编制依据、工程概况、施工条件、基础处理、搭设要求、连接方法、搭设施工图、安全技术措施等。

2.脚手架高度超过50米必须进行计算。

3.脚手架施工方案及设计计算书必须具有针对性和指导性,并经上一级技术负责人审批签字方可施工。

二、立杆基础1.脚手架立杆基础应符合方案要求1.1搭设高度在25米以下时,先将基础夯实找平,然后上铺5㎝厚通长木板;1.2搭设高度在20-50㎝时,应根据现场地耐力情况,设计基础作法或采用回填土夯实达到要求时,可用枕木支垫,或在地基上加铺20㎝厚道碴,在上面铺设混凝土板再仰铺12-16号槽钢;1.3搭设高度超过50米时,于地面下1米处采用灰土地基,或浇筑50㎝厚混凝土,其上采用枕木支垫。

2.钢管脚手架搭设时应将木板铺平放好底座,在将立杆放入底座内,不准将立杆直接放在木板上;铸铁底座直径150㎜,焊接底座尺寸为15015㎜2,厚度不低于8㎜。

3.立杆埋设时离地面20㎝处设纵向横向扫地杆。

双排脚手架扫地杆与立杆交接处用小横杆拉牢。

4.脚手架四周应设排水设施。

三、架体与建筑结构拉结1.高度在7米及以上的外脚手架,每隔4米,水平每7米设一个拉结点,拉结点必须均匀分布,并设置在立杆上。

双排脚手架拉结点必须同时拉住里外立杆。

2.连墙杆必须与建筑物结构部位连接,以确保承载能力,在施工方案中应绘制作法详图,施工中不得随意设置;连墙杆可作柔性连接或刚性连接,当脚手架高度超过24米时不准采用柔性连接。

四、杆件间距与剪刀撑的搭设1.剪刀撑的设置1.1每组剪刀撑跨越立杆根数为5-7根(>6米),斜杆与地面夹角为45-60度之间。

1.2高度在24米以下单、双排脚手架,均必须在外侧立面的两端各设一组剪刀撑,由底部至顶部连续设置;中间部分可间断设置,但间距不大于15米。

1.3高度在25米以上的双排脚手架,外侧立面必须沿长度和高度连续设置。

落地式脚手架规范要求

落地式脚手架规范要求

落地式脚手架规范要求一、工程概况本项目为落地式脚手架规范要求施工方案,工程地点位于XXX市XXX区,为一栋地上20层、地下2层的多功能综合楼。

建筑高度为80米,建筑总面积约50000平方米。

根据工程特点,脚手架搭设是本工程的重要环节,为确保施工安全和工程质量,特制定本施工方案。

二、施工准备工作及主要材料需用量计划(一)、技术准备工作1. 组织施工人员学习国家相关法律法规、标准和规范,了解落地式脚手架的搭设要求及施工工艺。

2. 根据工程特点,编制详细的施工方案,明确施工工艺、施工顺序、施工要求等。

3. 对脚手架搭设人员进行安全技术交底,确保施工人员掌握相关知识和操作技能。

4. 制定脚手架搭设、使用、拆除等各阶段的安全检查制度,确保工程安全。

(二)、物资准备工作1. 根据施工图纸和工程量,计算所需脚手架材料数量,编制材料需用量计划。

2. 采购符合国家标准的脚手架材料,主要包括:- 钢管:φ48.3×3.6mm,用于搭设立杆、横杆、斜杆等;- 扣件:包括直角扣件、旋转扣件、对接扣件等;- 脚手板:采用符合国家标准的竹胶板或钢脚手板;- 安全防护网、密目式安全立网、水平安全网等。

3. 对采购的材料进行质量检查,确保材料符合国家标准和工程要求。

4. 建立材料管理制度,确保材料的使用、保管、回收等工作有序进行。

三、一般规定1. 本工程脚手架搭设严格遵守《建筑施工脚手架安全技术统一标准》、《建筑施工扣件式钢管脚手架安全技术规范》等国家相关法律法规及标准。

2. 脚手架搭设前,应进行现场勘查,根据工程实际情况制定搭设方案,并经审批后方可施工。

3. 脚手架搭设过程中,应定期对施工人员进行安全技术培训,提高安全意识,确保施工安全。

4. 脚手架材料应按照国家标准进行采购、验收、保管和使用,严禁使用不合格材料。

5. 脚手架搭设应按照施工方案进行,不得随意更改。

如需更改,应重新编制施工方案,并经审批后方可实施。

6. 脚手架搭设过程中,应设置安全防护措施,包括但不限于安全网、防护栏杆、警示标志等。

落地式脚手架搭设安全措施

落地式脚手架搭设安全措施

落地式脚手架搭设安全措施一、基础处理1.搭设落地式脚手架前,必须对基础进行平整和加固,确保基础能够承受脚手架的全部重量,防止出现沉降、开裂等问题。

2.基础应平整坚实,并具有足够的承载能力,以支撑脚手架的重量和其他施工荷载。

3.在软土地段或回填土地段,应采取加固措施,如夯实、铺设垫层等,以提高基础的承载能力。

二、材料检查1.选用符合国家标准的优质材料,如钢管、扣件、脚手板等,确保其质量和安全性。

2.对进场的材料进行严格的质量检查,禁止使用不合格或破损的材料搭建脚手架。

3.对材料的尺寸、规格和性能进行检验,确保其符合设计要求和施工规范。

三、结构设计1.根据施工要求和安全标准,进行合理的脚手架结构设计,确保其稳定性和承重能力。

2.结构设计应考虑到施工荷载、跨度、高度等因素,确保脚手架具有足够的强度和刚度。

3.根据实际情况选择合适的架体结构和搭设方式,避免出现结构缺陷或安全隐患。

四、组装搭建1.在组装和搭建脚手架前,应对基础进行验收,确保基础平整坚实,能够承载脚手架的全部重量。

2.根据设计要求和施工规范,正确组装和搭建脚手架,确保其稳定性和安全性。

3.在搭建过程中,应保持脚手架的平衡和稳定,避免出现晃动和倾斜等问题。

五、垂直度控制1.在搭建脚手架时,应确保其垂直度符合设计要求和施工规范,防止出现倾斜或扭曲等问题。

2.在使用过程中,应定期对脚手架的垂直度进行检查和调整,确保其始终保持稳定和安全。

六、荷载限制1.脚手架上不得堆放超过设计荷载限重的物品或材料,防止因超载导致安全事故。

2.在使用过程中,应严格控制施工荷载,避免因过载导致脚手架变形或损坏。

3.在特殊情况下,如需增加施工荷载或悬挂重物时,必须经过设计计算和审批,采取相应的加固措施。

七、防护措施1.在脚手架的外侧设置防护栏杆、安全网等安全设施,防止人员和物品从高处坠落。

2.对脚手架的边缘、转角等易滑部位采取防滑措施,如设置防滑条、防护板等。

3.对脚手架的连接部位和支撑部位进行加固和维护,确保其稳定性和安全性。

落地式脚手架的施工要点

落地式脚手架的施工要点

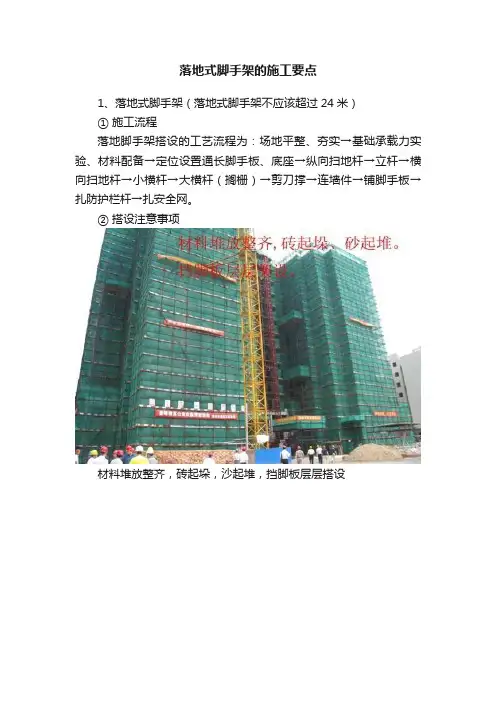

落地式脚手架的施工要点
1、落地式脚手架(落地式脚手架不应该超过24米)
① 施工流程
落地脚手架搭设的工艺流程为:场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆(搁栅)→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。

② 搭设注意事项
材料堆放整齐,砖起垛,沙起堆,挡脚板层层搭设
脚手架立杆与地(楼)面应有垫板作底座。

落地式脚手架应有上下通道(楼梯),梯板全密封,要有扶手
落地式脚手架应有上下通道(楼梯)通达每层作业面。

脚手架用安全网四周全部围闭,只能通过安全通道进出
脚手架平桥应铺钢网作脚手板,铺竹子、铺竹片板不防火、不安全
脚手架的第一道平桥(以后每隔10m),平桥与建筑物之间应全密封
平桥完全满铺钢筋网的脚手板。

每片钢筋网均用铁线固定
脚手架在贴近地面处必须搭设纵横向的扫地杆
超过24m高的脚手架与建筑物必须用刚性连接
连墙杆与立杆的连接点与主接点距离不应大于30cm。

落地式脚手架构造要求

落地式脚手架构造要求

②冲压钢板脚手板,木脚手板,竹串片脚手板应设置在三根横向水平杆上,
当脚手板长度小于2m时,可用两根横向水平杆支承,但应将脚手板两端与
其可靠固定,此三种脚手板的铺设可采用对接平铺,也可搭接铺设,脚手板外伸长度130~150mm,两块
脚手板外伸长度的和大应大于300mm搭接设时,接头必须支在横向水平杆
三、纵向水平杆、横向水平杆、脚手板的构造要求。
1、纵向水平杆的构造要求。 ①宜设置在立杆内侧,其长度不宜小于3跨; ②接长宜采用对接扣件连接,也可采用搭接。对接、搭接要求: A、对接扣件应交错布置,两根相邻杆件接头不宜设置在同步或同跨内, 不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm; 各接头中心至最近主节点的距离不宜大于纵距的1/3。 B、搭接长度不应小于1m,应等间距设置3个旋转扣件固定,端部扣件盖 板边缘至搭接纵向水平杆杆端的距离不应小于100mm; C、当使用冲压钢脚手板、木脚手板、竹串片脚手板时,纵向水平杆应作 为横向水平杆的支座,用直角扣件固定在立杆上;(大横杆在小横杆下面, 大横杆与立杆连接); 当使用竹笆脚手板时,纵向水平杆应采用直角扣件固定在横向水平杆上, 并等间距设置,间距不大于400mm;(小横杆在大横杆下面,小横杆与 立杆连接)
上,搭接长度应大于200mm,其伸出横向水平杆的长度不应小于100mm;
③竹笆脚手板主尖采用对接平铺,四角用直径1.2mm的镀锌 钢丝固定在纵向水平杆上。 ④作业层端部脚手板探头长度应取150mm,其板长两端均应 与支承杆可靠固定。 四、立杆的构造要求 1)每根立杆底部应设置底座和垫板 2)脚手架必须设置纵、横向扫地杆,纵向扫地杆应用直角扣 件固定在距底座上皮不大于200mm处的立杆上,横向扫地杆 亦应用直角扣件紧靠纵向扫地杆下方的立杆上,当立杆基础不 在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与 立杆固定,高低差不应大于1m。靠边坡上方的立杆轴线到边 坡的距离不应小于500mm。 3)脚手架底层步距不应大于2m。 4)立杆必须用连墙件与建筑物可靠连接

落地式脚手架搭设注意事项

落地式脚手架搭设注意事项

落地式脚手架搭设注意事项1、脚手架基础:浇筑100mm厚1200mm宽C20素混凝土垫层,外架硬化外侧做150mm*150mm*1500mm的排水沟;2、定位放线:按照落地脚手架立杆布置图中的要求,先将建筑角部位置的立杆位置确定出来,然后用墨线将内外架体横杆的投影线弹在砼基础上面,并沿投影线依次确定其他立杆的位置;3、垫板铺设:在脚手架基础上铺设垫板后搭设脚手架,垫板采用木方与胶合板组合装钉而成,厚60mm,长度1500mm~3000mm、宽度均为 200mm;4、立杆:(1)脚手架必须设置纵,横向扫地杆,纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上,横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

(2)立杆必须用连墙件与建筑物可靠连接,连墙件布置间距为两步三跨,设置刚性连墙件。

(3)立杆接长各层各步接头必须采用对接扣件连接,立杆上的对接扣件应交错布置,两根相邻立杆的接头不应设在同步内,同步内隔一根立杆的两个相邻接头在高度方向错开的距离不宜小于500mm,各接头中心至主节点的距离不宜大于步距的1/3。

(4)立杆撂底时,必须采用二种长度规格的钢管,按长度大小依次排序设立,其上可用同长度规格的钢管接长。

(5)立杆顶端宜高出女儿墙上皮1.2m,高出屋檐上皮1.5m。

5、纵向水平杆:(1)纵向水平杆设置在立杆内侧,其长度不宜小于 3 跨。

(2)纵向水平杆接长采用对接扣件连接,在建筑物的转角处可采用搭接,其对接、搭接应符合下列规定:①纵向水平杆的对接扣件应交错布置,两杆相邻纵向水平杆的接头不宜设置在同步或同跨内,不同步或不同跨两个相邻接头在水平方向错开的距离不应小于 500mm,各接头中心至最近主节点的距离不宜大于纵距的 1/3。

②搭接长度不应小于 1m,应等间距设置 3 个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于 100mm。

③纵向水平杆应作为横向水平杆的支座,用直角扣件固定在立杆上。

全落地式脚手架搭设安全技术要求和管控要点

全落地式脚手架搭设安全技术要求和管控要点

落地式脚手架搭设安全技术要求和管控要点不同类型的工程施工选用不同用途的脚手架。

桥梁支撑架使用碗扣脚手架的居多,也有使用门式脚手架的。

主体结构施工落地脚手架使用扣件脚手架的居多,脚手架立杆的纵距一般为12~18m;横距一般为0.9-1.5m o一、落地式脚手架搭设基本要求1)编制专项施工方案并审批。

2)外架上应张挂验收牌、警示标语,做到整洁美观。

3)钢管表面应涂刷黄色油漆,剪刀撑及踢脚板表面应刷红白色警示漆。

4)脚手架应配合施工进度搭设,一次搭设高度不应超过相邻连墙件以上两步。

二、架体搭设1基础处理搭设架体的基础必须平整坚实,要有足够的承载力;搭设场地内不得有积水。

(1)支撑立杆垫板应满足承载力要求,垫板可采用长度不少于2跨厚度不少于50mm、宽度不少于20Omm的木垫;(2)架体必须设置纵、横向扫地杆。

纵向扫地杆必须采用直角扣件在距钢管底部端不大于200mm立杆上。

横向扫地杆必须采用直角扣件固定在紧靠纵向扫地杆下方的立杆上;(3)立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于Im,靠边坡上侧的立杆轴线到边坡的距离不应小于50Omm;(4)单、双排脚手架底层步距不应大于2m;(5)单排、双排脚手架立杆接长除顶层顶步外,其余各层各步接头必须采用对接扣件连接;(6)脚手架立杆对接、搭接应满足:立杆对接接长时,立杆的对接扣件应交错布置立杆搭接时搭接长度不应小于Im,应采用2个及2个以上旋转扣件固定。

端部扣件盖板边缘至杆端距离不应小于100mm。

3、连墙件设置(1)连墙件的布置应靠近主节点设置,偏离主节点的距离不应大于300mm o双排钢管脚手架连墙件应与内、外排立杆相连接;(2)应从底层第一步纵向水平杆处开始设置,当该处设置有困难时,应采用其他可靠措施固定;(3)连墙件的垂直间距不应大于建筑物的层高,且不应大于4m,,水平距离不得超过6m;(4)开口型双排脚手架的两端必须设置连墙件;(5)当脚手架下部暂不能设连墙件时应采取防倾覆措施。

落地式脚手架构造要求

落地式脚手架构造要求

7、斜道 斜道的作用是为了便于施工人员上下施工层,避免施工人员在未拆模
的楼层和未浇筑的楼梯上穿行、上下(对楼梯钢筋的损坏,造成质量 事故)而搭设的具备通行或材料运输的通道。
斜道的型式有两种,根据架高确定
A、一字斜道,高度不大于6m的脚手架; B、之字型斜道,高度大于6m的脚手架。 2)斜道的构造要求: A、斜道宜附着外脚手架或建筑物设置; B、斜道宽度不小于1m,坡度1:3,如兼作运料,宽度不小于1.5m,
坡度1:6; C、斜道拐弯处应设休息平台,平台宽度不小于斜道宽度。 D、斜道两侧及平台外围均应按临边防护要求设置两道栏杆及不小于
18cm挡脚板。 3)斜道脚手板构造要求 斜道脚手板有两种铺设方式,横铺顺铺,横铺由于脚手板造成大的损
耗,故目前多不采用,脚手板每隔250mm~300mm设一根防滑条, 木条厚度20~30mm
二、搭设高度要求
1、搭设高度在25m以下的应有搭设方案,并 绘制架体与建筑物拉结作法详图,经过计算,高 度25m以下最经济、合理、安全。
2、高度25m~50m的不允许使用木、竹脚手 架,并对脚手架整体稳定性从构造上进行加强, 如纵向剪刀撑必须连续设置,增加横向剪刀撑, 提高连墙件的强度并缩小间距以及在多风地区对 搭设高度超过40m的脚手架,考虑风涡流的上 翻力,在设置水平连墙件的同时,还应有抗上升 翻流作用的连墙措施等,以确保脚手架的使用安 全,还应绘制搭设图纸及说明脚手架基础作法。
3)脚手架底层步距不应大于2m。 4)立杆必须用连墙件与建筑物可靠连接
5)立杆接长除顶层顶步可采用搭接外,其 余各层各步接头必须采用对接扣件连接 (由于立杆作为架体自身重量和施工荷载 的最主要的受力杆件,为保证荷载能顺利 传递到架子基础,立杆是不允许搭接的, 必须是对接,由于顶层顶步立杆不承重, 为把架体顶端找齐、找平,故可搭接设置, 使架体美观同时便于塔机吊物回转,便于 施工。)

落地式脚手架的一般要求优质课件

落地式脚手架的一般要求优质课件
6、立杆、纵横向水平杆 1)立杆接长除顶层可采用搭接外,其他各层各部接头必须 采用对接扣件连接。
2)立杆上旳对接扣件应交错布置,两根相邻立杆旳接头不 应设置在同步内,同步内隔一根立杆旳两个相隔接头在高度方 向错开旳距离不宜不不小于500mm;各接头中心至主节点旳距 离不不小于步距旳1/3。
3)立杆顶端宜高出女儿墙上皮1m,高出檐口上皮1.5m。
2)立杆基础外侧应设置排水沟。 3)脚手架必须设置纵、横向扫地杆,纵向扫地杆应采用直 角扣件固定在距底座上皮不不小于200mm旳立杆上,横向扫地 杆固定在紧靠纵向扫地杆下方旳立杆上。
3、连墙件设置 1)高度在24米下列旳落地式脚手架,宜采用刚性连墙件, 亦可采用拉筋和顶撑配合使用旳柔性连墙件;高度在24米以上 旳落地式脚手架只能采用刚性连墙件。
5)架体外侧必须张挂合格旳密目式安全立网全封闭,每隔 两层设置一道18cm旳黄黑双色旳挡脚板。地处闹市区和主要地 带应采用孔径不不小于25mm旳钢板网或竹笆等加强防护。
6)架体内底层、作业层必须采用硬质水平防护,作业层下 方还应设置一道水平安全网;架体高度不超出10m设置一道水 平安全网,水平安全网必须兜挂至建筑物构造处。
2)脚手架旳连墙件宜接近主节点设置,偏离主节点旳距离 不应不小于300m。
3)一字型、开口型架体两端必须设置连墙件,连墙件旳垂 直间距不应不小于建筑旳层高,并不应不小于4m(2步)。
4)应从底层第一步纵向水平杆处开始设置,当脚手架下部 暂不能设连墙件时可搭设抛撑。
5)连墙件宜呈水平设置,当不能水平设置时,与脚手架连 接旳一端应下斜,不应上斜。
4、剪刀撑与横向斜撑 1)剪刀撑应由底向上连续设置,每道剪刀撑跨越立杆根数 宜为5~7根,每道剪刀撑宽度不应不大于4跨,且不应不大于 6m,斜杆与地面旳倾角宜在45°~60°之间。 2)剪刀撑斜杆旳接长应采用搭接,搭接长度不应少于1m, 采用不少于2个旋转扣件固定。

【脚手架】落地式脚手架构造要求及规范

【脚手架】落地式脚手架构造要求及规范

二、搭设高度要求
1、搭设高度在25m以下的应有搭设方案,并 绘制架体与建筑物拉结作法详图,经过计算,高 度25m以下最经济、合理、安全。
2、高度25m~50m的不允许使用木、竹脚手 架,并对脚手架整体稳定性从构造上进行加强, 如纵向剪刀撑必须连续设置,增加横向剪刀撑, 提高连墙件的强度并缩小间距以及在多风地区对 搭设高度超过40m的脚手架,考虑风涡流的上 翻力,在设置水平连墙件的同时,还应有抗上升 翻流作用的连墙措施等,以确保脚手架的使用安 全,还应绘制搭设图纸及说明脚手架基础作法。
3、脚手板的设置要求 ①作业层脚手板应铺满、铺稳、离开墙面
120mm~150mm; ②冲压钢板脚手板,木脚手板,竹串片脚手板应设置在三
根横向水平杆上,当脚手板长度小于2m时,可用两根横 向水平杆支承,但应将脚手板两端与其可靠固定,此三种 脚手板的铺设可采用对接平铺,也可搭接铺设。对接平铺 时,接头处必须设两根横向水平杆,脚手板外伸长度 130~150mm,两块脚手板外伸长度的和大应大于 300mm搭接设时,接头必须支在横向水平杆上,搭接长 度应大于200mm,其伸出横向水平杆的长度不应小于1 00mm;
B、搭接长度不应小于1m,应等间距设置3个旋 转扣件固定,端部扣件盖板边缘至搭接纵向水平 杆端的距离不应小于100mm;
C、当使用冲压钢脚手板、木脚手板、竹串片脚 手板时,纵向水平杆应作为横向水平杆的支座, 用直角扣件固定在立杆上;(大横杆在小横杆下 面,大横杆与立杆连接);
当使用竹笆脚手板时,纵向水平杆应采用直角扣 件固定在横向水平杆上,并等间距设置,间距不 大于400mm;(小横杆在大横杆下面,小横杆 与立杆连接)
(3)搭设高度超过50m时,应进行计算并根据地耐力设 计基础做法,或于地面下1m深处采用灰土地基,或浇注 50cm厚砼基础,其上采用枕木支垫。

落地式脚手架规范文件

落地式脚手架规范文件

落地式脚手架规范文件一、为啥要有这个规范呢?你想啊,脚手架就像建筑的“临时小梯子”,要是不规范,那可就乱套啦,就像搭积木没按规则来,随时可能倒,这可不得了,会砸到人的呀!所以得有个规范,让大家都知道咋把这脚手架搭得稳稳当当的。

二、材料的要求。

1. 钢管。

2. 扣件。

扣件就像把钢管连接起来的“小夹子”。

这小夹子得紧,不能松松垮垮的。

要是扣件不好使,就好比衣服上的扣子系不紧,那脚手架的钢管就会散开,这可是很危险的呢。

而且扣件的材质也得过硬,不能是那种一捏就碎的次品。

3. 脚手板。

脚手板就是咱工人师傅站在上面干活的板子。

这板子得结实,不能是那种一脚踩上去就“嘎吱嘎吱”响的破板子。

它的厚度、宽度都得合适,就像给工人师傅打造一个稳稳的小舞台,让他们能安心工作。

三、基础的要求。

1. 地面要平。

脚手架的基础地面就像盖房子的地基一样重要。

地面要是坑坑洼洼的,那脚手架搭在上面就像在高低不平的石头上建房子,肯定不稳。

所以得把地面整得平平的,最好夯实一下,就像给脚手架穿上一双平稳的鞋子。

2. 排水要好。

如果排水不好,一下雨,水就会在脚手架基础那儿积起来。

这就像把脚手架的脚泡在水里,时间长了,脚就会“生病”,基础就不牢固了。

所以得有排水措施,让水快快流走,别让脚手架泡在“小水洼”里。

四、搭设立杆的规范。

1. 间距要合适。

立杆就像脚手架的“腿”,这腿与腿之间的间距得刚刚好。

要是太近了,就像人挤人一样难受,材料浪费还不好干活;要是太远了呢,就像大跨步走路,容易摔倒,脚手架就不稳了。

得按照规定的间距来,这样脚手架才能站得稳。

2. 垂直度要保证。

立杆还得垂直,不能像比萨斜塔似的斜着。

要是立杆斜了,整个脚手架就会往一边倒,这可太危险啦。

所以在搭的时候,得用工具量一量,保证它垂直于地面,就像士兵站岗一样笔直。

五、横杆和斜杆的设置。

1. 横杆。

横杆就像连接立杆的“手臂”,把立杆们拉在一起。

它的高度设置要合理,这样工人师傅在上面活动的时候才方便。

落地式脚手架标准规范

落地式脚手架标准规范

落地式脚手架标准规范1、落地式外脚手架底座底面标高宜高于自然地坪50mm。

2、落地式外脚手架地基部分应垫平夯实。

3、大于50米以上的落地式脚手架必须使用双立杆并经过专家论证。

4、24米以下落地式外脚手架,在地基上沿外脚手架长度方向铺设木枋;24米以上落地式外脚手架,在地基上沿外脚手架长度方向铺设50mm厚木脚手板。

5、落地式外脚手架必须设置纵横向扫地杆。

纵向扫地杆就采用直角扣件固定在距底座上皮不大于200mm处的立杆上。

横向扫地杆亦采用直用扣件固定在紧靠纵向扫地杆下方的立杆上。

6、脚手架基础应设置排水沟。

具体见下图:7、钢管脚手架必须有良好的接地装置,接地电阻不大于4Ω,雷雨季节应按规范设置避雷装置。

具体见下图:8、纵向水平杆的构造应符合下列规定:8.1纵向水平杆应设置在立杆内侧,单根杆长度不应小于3跨;8.2纵向水平杆接长应采用对接扣件连接或搭接。

并应符合下列规定:两根相邻纵向水平杆的接头不应设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头中心至最近主节点的距离不应大于纵距的1/3;搭接长度不应小于1m,应等间距设置3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm;1―立杆;2―纵向水平杆;3―横向水平杆9、横向水平杆的构造应符合下列规定:9.1作业层上非主节点处的横向水平杆,宜根据支承脚手板的需要等间距设置,最大间距不应大于纵距的1/2;9.2当使用冲压钢脚手板、木脚手板、竹串片脚手板时,双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上;单排脚手架的横向水平杆的一端应用直角扣件固定在纵向水平杆上,另一端应插入墙内,插入长度不应小于180mm。

9.3当使用竹笆脚手板时,双排脚手架的横向水平杆两端,应用直角扣件固定在立杆上;单排脚手架的横向水平杆的一端,应用直角扣件固定在立杆上,另一端应插入墙内,插入长度亦不应小于180mm。

落地式脚手架搭设要求

落地式脚手架搭设要求

落地式脚手架搭设要求一、现场勘测1、可参考施工组织设计中现场勘测部分。

2、建筑物和脚手架严禁在高、低压线下方,脚手架外沿距高、低压线路的安全距离如下表,若不能达到,应进行隔离或移动线路和工程位置。

最小安全操作距离注:上、下脚手架的斜道严禁搭设在有外电线路的一侧。

3、脚手架底部基础可靠,不得有管线沟槽等。

二、材料选择:1、钢管:采用现行国家标准《直缝电焊钢管》(GB/T13793)或《低压流体输送用焊接钢管》(GB/T3092)中规定的3号普通钢管,其质量应符合现行国家标准《碳素结构钢》(GB/T700)中Q235-A级钢的规定。

采购时要规格统一。

统一采用Φ48×3.5,对新购进钢管要先进行内外壁防锈处理。

使用一段时间以后亦需进行防锈处理。

禁止使用严重锈蚀,弯曲变形或有裂纹的钢管。

钢管的壁厚应定期测定。

2、扣件:应符合《钢管脚手架扣件》(GB15831)标准,在螺栓拧紧扭力矩达65N·M时,不得产生损坏。

扣件在使用前应进行质量检查,有裂纹、变形的严禁使用,出现滑丝的螺栓必须更换。

扣件应进行防腐处理。

3、脚手板:竹脚手板发现螺栓断裂、松动、锈蚀严重,竹片腐烂、断片,磨损严重的脚手板严禁使用。

木脚手板一般用杉木或松木,凡腐朽、扭纹、破裂的木板均不能用。

板厚宜不小于50mm,板宽200~250mm,板长2~6m。

板的两端80mm处用10#钢丝或落铁皮包箍并予钉牢。

4、安全网:密目网和小孔安全网无破损,腐蚀,符合国标GB5725—1997《安全网》和GB16909—1997《密目式安全立网》强制性标准。

三、操作人员脚手架支搭人员是国家确定的特种作业人员,身体健康,动作灵活,反应敏捷,且熟悉本工种操作规程和相关的安全知识。

高血压、晕高症、贫血、癫痫病等疾病和肢体不灵活的工人均不适合从事架子作业。

操作时应戴安全帽、系安全带、穿防滑鞋、着紧口工作服。

四、基础处理A:搭设高度H≤25m时,应将基础回填土夯实,上面加垫块或通长木板(垫板宜采用长2.0~4.0m,宽大于0.2m,厚0.05~0.06m的无腐朽、裂纹,质地坚硬的木板)并垂直于墙面放置(双排),也可平行墙面放置,最后将脚手架立杆底座置于垫板上,再排放立杆。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

落地式脚手架搭设的几点要求
积极使用钢管式脚手架,逐步淘汰毛竹脚手架。

25M以下工程可以允许使用毛竹脚手架,但其材质、搭设方法必须符合有关要求。

脚手架严禁钢木、钢竹混搭,严禁不同受力性质的精品文档,超值下载
外架连接在一起。

(一)施工方案
1、根据工程实际编制脚手架专项施工方案,方案有针对性,能有效地指导施工,明确安全技术措施。

2、搭设高度在25M以下的外架应有搭拆方案,绘制架体与建筑物拉结详图、现场杆件立面和平面布置图。

3、搭设高度超过25M且不足50M的外架,应采取双钢管立杆或缩小间距等加强措施,除应绘制架体与建筑物拉结详图、现场杆件立面、平面布置图外,还应说明脚手架基础做法。

4、搭设高度超过50M的外架,应有设计计算书及卸荷方法详图,绘制架体与建筑物拉结详图、现场杆件立面、平面布置图,并说明脚手架基础做法。

5、外架专项施工方案包括计算书及卸荷方法等必须经企业技术负责人审批并签字盖章。

(二)立杆基础
1、毛竹脚手架立杆需深埋地下30cm以上并支在垫木(块)上,基础夯实后落地顶撑支设在木板或水泥垫块上,并设纵横相连扫地杆。

立杆基础埋深上部分采用砼浇筑的可不设扫地杆。

2、钢管脚手架基础平整夯实,砼硬化,落地立杆垂直稳放在金属底座、砼地坪、砼预制块上,设纵横相连扫地杆。

3、立杆基础外侧设置截面不小于20×20cm的排水沟,并在外侧设80cm宽以上砼路面。

4、外脚手架不宜支在屋面、雨棚、阳台等处,确因工程需要搭设的脚手架,要分别对外架和屋面、雨棚、阳台等部位的结构稳定性进行计算并采取有效安全措施。

其设计计算书和安全措施须经企业技术负责人审批签字盖章。

(三)架体与建筑物拉结
1、脚手架与建筑物按水平方向不大于7M,垂直方向不大于4M设一拉结点。

拉结点在转角和顶部处加密,即在转角1M以内范围按垂直方向不大于4M设一拉结点,顶部80cm 以内范围按水平方向不大于7M设一拉结点。

2、钢管外架拉结点应刚性拉结;毛竹外架采用2根并联8号铅丝加套管的柔性拉结(既拉又撑)。

拉结点应保证牢固,防止其移动变形,且尽量设置在外架大、小横杆接点处。

3、外墙装饰阶段拉结点也须满足要求,确因施工需要需除去原拉结点时,必须重新补投可靠、有效的临时拉结,以确保外架安全可靠。

4、拉结点或临时拉结点必须画出制作详图。

(四)立杆间距与剪刀撑
1、毛竹脚手架步距不大于1.8M,立杆纵距不大于1.5M,横距不大于1.3M,架子总高度不得超过25M。

2、钢管脚手架步距底部高度不大于2M,其余不大于1.8M,立杆纵距不大于1.8M,横距不大于1.5M。

如搭设高度超过25M须采用双立杆或缩小间距的方法搭设,超过50M应进行专门设计计算。

3、架子转角处立杆间距应符合搭设要求。

4、脚手架外侧设置剪刀撑,由脚手架端头开始按水平距离不超过9M设置一排剪刀撑,剪刀撑杆件与地面成45-60°角,自下而上、左右连续设置。

设置时与其他杆件的交叉点
应互相连接( 绑扎),并应延伸到顶部大横杆以上。

竹脚手架剪刀撑底部斜杆应深埋超过30cm。

5、毛竹脚手架必须设置顶撑,顶撑能有效地搁在小横杆上,不得移位、偏离。

6、严禁搭设单排脚手架。

(五)脚手板与防护栏杆
1、25M以下建筑物的外脚手架除操作层以及操作层的上下层、底层、顶层必须满铺外,还应在中间至少满铺一层。

25M以上建筑物的外架应层层铺设脚手片。

装饰阶段必须层层满铺脚手片。

2、满铺层脚手片必须垂直墙面横向铺设,满铺到位,不留空位,不能满铺处必须采取有效防护措施。

3、脚手片须用不细于18#铅丝双股并联绑扎不少于4点,要求绑扎牢固,交接处平整,无探头板。

脚手片完好无损,破损的要及时更换。

4、脚手架外侧必须用建设主管部门认证的合格的密目式安全网封闭,且应将安全网固定在脚手架外立杆里侧,不宜将网围在各杆件的外侧。

安全网应用不小于18#铅丝张挂严密。

5、脚手架外侧自第二步起必须设1.2M高同材质的防护栏杆和30cm高踢脚杆,顶排防护栏杆不少于2道,高度分别为0.9M和1.3M。

脚手架内侧形成临边的(如遇大开间门窗洞等),在脚手架内侧设12M高的防护栏杆和30cm高踢脚杆。

6、脚手架的高度,里立杆低于檐口50cm,平屋面外立杆高于檐口1-1.2M,坡屋面高于
1.5M以上。

(六)交底和验收
1、脚手架搭设前应对架子工进行安全技术交底,交底内容要有针对性,交底双方履行签字手续。

2、脚手架搭设后由公司组织分段验收(一般不超过3步架),办理验收手续。

验收表中应写明验收的部位,内容量化,验收人员履行验收签字手续。

验收不合格的,应在整改完毕后重新填写验收表。

脚手架验收合格并挂合格牌后方可使用。

3、脚手架应进行定期检查和不定期检查,并按要求填写检查表,检查内容量化,履行检查签字手续。

对检查出的问题应及时整改,项目部每半月至少检查一次。

(七)小横杆设置
1、外架子按立杆与大横杆交点处设置小横杆,两端固定在立杆,确保安全受力。

2、小横杆应设置在大横杆的下方,顶撑的上端(仅指毛竹脚手架)。

3、小横杆两端各伸出立杆净长度不少于10cm并应尽量保持一致。

(八)杆件搭接
1、钢管脚手架立杆必须采用对接,大横杆可以对接和搭接,剪刀撑和其他杆件采用搭接,搭接长度不小于40cm,且不少于二只扣件紧固。

2、竹脚手架立杆、剪刀撑、大横杆和其他杆件均采用搭接,其中立杆、剪刀撑搭接长度不小于1.5M,大横杆不小于2M,且均用不细于10#铅丝双股并联绑扎3道以上。

3、相邻杆件搭接、对接必须错开一个档距,同一平面上的接头不得超过50%。

4、竹脚手架顶撑设置到位、有效、与立杆绑扎不小于10#铅丝双股并联绑扎3道。

(九)架体内封闭
1、脚手架的架体里立杆距墙体净距一般不大于20cm,如大于20cm的必须铺设站人片,站人片设置平整牢固。

2、脚手架施工层里立杆与建筑物之间应进行封闭。

3、施工层以下外架每隔3步以及底部应用密目网或其他措施进行封闭。

(十)脚手架材质
1、钢管脚手架应选用外径48mm,壁厚3.5mm的A3钢管,表面平整光滑,无锈蚀、裂纹、分层、压痕、划道和硬弯,新用钢管有出厂合格证。

搭设架子前应进行保养、除锈并统一涂色,颜色应力求环境美观。

2、搭设竹脚手架的竹竿要求挺直、质地坚韧,不得使用青嫩、枯脆、腐烂、虫蛀及裂纹连通两节以上的竹杆。

竹杆有效部分小头直径必须符合:A.立杆、大横杆、顶撑、剪刀撑等不小于75mm;B.小横杆不得小于90mm;C.搁栅、栏杆不得小于60mm。

3、钢管脚手架搭设使用的扣件应符合建设部《钢管脚手扣件标准》要求,有扣件生产许可证,规格与钢管匹配,采用可锻铸铁,不得有裂纹、气孔、缩松、砂眼等锻造缺陷,贴和面应平整,活动部位灵活,夹紧钢管时开口处最小距离不小于5mm。

4、竹脚手架绑扎用的铅丝无锈蚀,双股并联捆扎。

5、底排立杆及扫地杆均漆红白相间色。

(十一)通道
1、外脚手架应设置上下走人斜道,附着搭设在脚手架的外侧,不得悬挑。

斜道的设置应为来回上折形,坡度不大于1∶3,宽度不小于1M,转角处平台面积不小于3m2。

斜道立杆应单独设置,不得借用脚手架立杆,并应在垂直方向和水平方向每隔一步或一个纵距设一连接。

2、斜道两侧及转角平台外围均应设1.2M高防护栏杆和30cm高踢脚杆,并用合格的密目式安全网封闭。

3、斜道侧面及平台外侧应设置剪刀撑。

4、斜道脚手片应采用横铺,每隔20-30cm设一防滑条,防滑条宜采用40×60mm方木,并多道铅丝绑扎牢固。

5、外架与各楼层之间应设置进出通道,坡度不大于1∶3,宽度不小于1M,通道宜采用木板铺设,两边设1.2M高防护栏杆和30cm高踢脚杆,并固定牢固。

6、斜道和进出通道的栏杆、踢脚杆统一漆红白相间色。

(十二)卸料平台
1、外脚手架吊物卸料平台和井架卸料平台应有单独的设计计算书和搭设方案。

2、吊物卸料平台、井架卸料平台应按照设计方案搭设,应与脚手架、井架断开,有单独的支撑系统。

3、卸料平台要求采用厚4cm以上木板统一铺设,并设有防滑条。

外架吊物卸料平台应采用型钢做支撑,预埋在建筑物内,不得采用钢管搭设。

井架卸料平台可以由钢管从基础上搭设,但基础必须采用砼,地立杆垫型钢或木板。

4、吊物卸料平台必须设置限载牌。

5、卸料平台临边防护到位,设置1.2M高防护栏杆和30cm踢脚杆,四周采用密目式安全网封闭。
