毕业设计——5KVA单相变压器的设计分析
单相变压器实验报告doc
单相变压器实验报告.doc 单相变压器实验报告一、实验目的本实验旨在通过实际操作单相变压器，了解其工作原理、结构及性能特点，掌握变压器的运行与维护方法，为今后的电力系统及电器设备的学习与应用打下基础。
二、实验设备1.单相变压器2.电源柜3.电压表4.电流表5.电阻箱6.实验导线若干三、实验原理单相变压器是一种将一个交流电压变换为另一个交流电压的装置。
它由一个一次绕组、一个二次绕组和铁芯构成。
当一次绕组接通交流电源时，交变电流在铁芯中产生交变磁场，使二次绕组感应出电压。
通过改变一次绕组与二次绕组的匝数比，可以改变输出电压与输入电压的比值。
四、实验步骤7.连接实验电路：将单相变压器、电源、电阻箱、电压表、电流表和实验导线连接成完整的电路。
8.通电前检查：确保实验线路连接正确，电源极性正确，且电源电压与变压器铭牌上的额定电压相符。
9.通电运行：逐渐调高电源电压，观察变压器的运行情况。
记录在不同输入电压下的输出电压值。
10.改变匝数比：将一次绕组与二次绕组的匝数比进行调整，重复上述实验步骤，记录多组数据。
11.断电检查：在实验结束后，断开电源，检查实验设备是否有异常。
五、实验数据及分析在本次实验中，我们取得了一些实测数据。
通过分析这些数据，我们发现：12.随着输入电压的增加，输出电压也相应增加，这表明变压器的传输特性与输入电压密切相关。
13.通过改变匝数比，我们可以实现对输出电压的调整。
当匝数比减小（即增加一次绕组匝数）时，输出电压降低；当匝数比增加（即增加二次绕组匝数）时，输出电压升高。
这一现象验证了变压器的匝数比对输出电压具有决定性影响。
六、实验结论本次实验通过实际操作单相变压器，验证了变压器的变压原理以及匝数比对输出电压的影响。
实验结果表明，单相变压器能够实现交流电压的变换，且匝数比的改变可以调节输出电压。
此外，我们还观察到输入电压的变化对输出电压也有影响。
这些发现有助于我们更好地理解单相变压器的性能特点和工作原理。
小型单相变压器的设计和绕制报告
小型单相变压器的设计和绕制班级:姓名：学号：**教师：***日期：6月21日目录一、小型单相变压器简介二、变压器的基本结构及工作原理三、实例计算四、结论五、心得体会一、小型单相变压器简介变压器是通过电磁耦合关系传递电能的设备，它的用途非常广泛变压器是电能输配的主要电器设备。
实际上，它在变压的同时还能改变电流，还可改变阻抗和相数。
小型变压器指的是容量1000V.A以下的变压器。
最简单的小型单相变压器由一个闭合的铁心和绕在铁心上的两个匝数不同、彼此绝缘的绕组构成。
二、变压器的基本结构及工作原理一般的电力变压器是由铁心、绕组及其附件组成的。
铁心构成变压器的磁路部分，绕组构成变压器的电路部分。
变压器的功能主要有：电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁心形状一般有E型和C型铁心。
变压器是利用电磁感应原理将某一电压的交流换成频率相同的另一电压的交流电的能量的变换装备。
变压器的主要部件是一个铁心和套在铁心上的两个绕组，如图（1）所示。
一个绕组接电源，称为原绕组（一次绕组、初级），另一个接负载，称为副绕组（二次绕组、次级）。
原绕组各量用下标1表示，副绕组各量用下标2表示。
原绕组匝数为1N，副绕组匝数为2N 。
图（1）变压器结构示意图理想状况如下（不计电阻、铁耗和漏磁），原绕组加电压1u ，产生电流1i ，建立磁通φ，沿铁心闭合，分别在原副绕组中感应电动势21e e 和。
三、实例计算如上图所示，已知：VAS N 100= V U 2201= V U 242= V U 363=V U 1104= 1、计算变压器的额定容量VA S N 100=2、铁芯截面的计算及铁芯片的选择（磁密的选择）①计算铁心截面积A A ＝κ0N S截面积计算系数K0的估算值可以取K0=1.35因此，A ＝κ0N S =1.35100=13.5（cm2）② 铁心中柱宽度a 与铁心叠厚b 的计算,根据表3.参数a 、b 的选取可以近似取a=28mm因此，b=110F/a=110*13.5/28=53.03 mm此时b/a=53.03/28=1.89满足b=(1.2~2)a 的通常要求。
单相交流稳压电源毕业设计
1.整流电路的工作原理： ................................................................................................ 5 2、buck 降压电路的工作原理 .......................................................................................7 3、逆变电路工作原理： ................................................................................................. 8 4、LC 滤波电路工作原理 ..............................................................................................9 5、PWM 控制原理 .......................................................................................................10 6、Matlab 的原理及应用及 Simulink 仿真：............................................................ 11 7、DSP 单片机原理及在电力电子中的应用 ..............................................................12 （3）拟采用的研究方法.......................................................................................................13 （4）其它方案比较............................................................................................................... 14 1.整流阶段 ...................................................................................................................... 14 2、降压阶段...................................................................................................................14 3、逆变阶段...................................................................................................................14 4、单片机的选取...........................................................................................................14 四、设计日程安排 ........................................................................................................................15 五、参考文献 ................................................................................................................................15
浅谈单相500kV有载调压变压器的设计
科技资讯 SC I EN C E &TE C HN O LO G Y I NF O R MA T IO N 动力与电气工程近年来,我公司根据国内、国际电力市场的变化,加大科研投入力度,技术优势不断稳固,积极实施品牌战略,在巩固国内市场的同时,大力拓展国际市场,使我公司在国内、国际市场影响力不断提高。
2010年我公司凭借雄厚的技术实力、过硬的产品质量以及良好的企业形象一举中标5台出口单相166.67MVA/500kV有载调压变压器,实现了超高压变压器产品的批量出口。
该类产品容量大、技术复杂,为保证产品一次性制造成功并顺利通过各项试验,我们在结构、漏磁通、绝缘等方面做了大量的模拟研究工作,并根据其计算结果改进了设计。
1 产品结构1.1铁心铁心采用单相三柱式,铁心截面经过程序进行合理优化,铁心接缝为多级步进搭接结构,减少铁心接缝部位的磁场畸变,降低局部涡流损耗,铁心片采用二片一叠,不叠上铁轭,最大限度的减小励磁电流、降低了空载损耗。
铁心片采用高导磁、低损耗、冷轧取向硅钢片,心柱表面最末两级硅钢片和心柱拉板开有隔磁长槽,有效防止横向漏磁通在拉板和铁心表面产生的损耗而引起的局部过热。
1.2线圈高压线圈采用幅向分裂,HV2采用纠结连续式,HV1为螺旋式结构;低压线圈采用插入屏蔽连续式;第三线圈采用连续式。
导线为半硬复合导线或自粘换位导线,严格控制导线应力及轴向力的计算值在规定范围内,导线的匝绝缘纸采用超高压产品专用绝缘材料,对匝绝缘的包扎层数、包扎方法提出了具体要求。
这种结构的线圈纵向电容大,冲击电位分布好,具有足够的抗冲击能力和绝缘强度,机械性能好,可以保证线圈的可靠运行。
通过精确计算合理设置线圈中挡油板的数量和位置,有效控制了线圈温升。
1.3器身绝缘主绝缘为我公司成熟的薄纸筒小油隙绝缘结构,心柱、旁柱放置地屏,进行了端部电场和主绝缘电场计算,并根据电场计算结果设计绝缘结构,放置成型角环改善了端部电场,保证了绝缘强度。

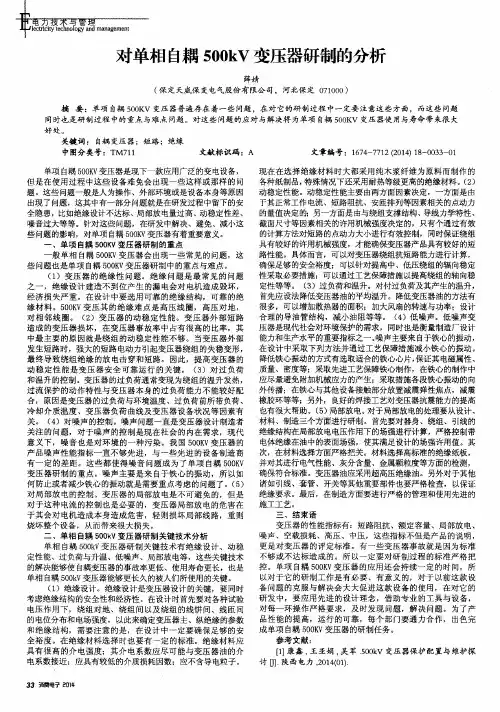

对单相自耦500kV变压器研制的分析
关键 词 ： 自耦 变压 器 ；短 路 ；绝 缘
中图分类号ｔ Ｔ Ｍ７ １ １
文献标识码： Ａ
文章编号：１ ６ ７ ４ — ７ ７ １ ２ （ ２ ０ １ ４ ） １ ８ — ０ ０ ３ ３ — ０ １
单项 自耦 ５ ０ ０ Ｋ Ｖ 变压器是现下一款应用广泛 的变 电设备 ， 但 是在使用过程 中这 些设备难免会 出现一些 这样或那样 的问 题 。这些问题一般是人为操作、外部环境或是设备本身等原 因 出现 了问题，这其 中有一部分 问题就是在研发过程 中留下的安 全 隐患，比如绝缘设计不达标 、 局部放电量过高、动稳定性差、 噪音过大等等 。针对这些 问题，在研发中解决、避免 、减小这 些问题 的影响，对单项 自耦 ５ ０ ０ Ｋ Ｖ变压器有着重要意义。 单项 自耦 ５ ０ ０ Ｋ Ｖ变压器研制 的重点 般单相 自耦 ５ ０ ０ Ｋ Ｖ变压 器会 出现一些 常见 的问题 ，这 些问题也 是单项 自耦 ５ ０ ０ Ｋ Ｖ变压器研 制中的重点与难 点。 （ １ ）变压器 的绝缘 性 问题 。绝缘 问题是最 常见 的 问题 之一，绝缘设计建造 不到位产生 的漏 电会对 电机造成毁坏 ， 经济损失严重 。在设 计中要选用可靠 的绝缘结构 ，可靠 的绝 缘材料 。５ ０ ０ Ｋ Ｖ变压其 的绝缘难 点是 高压线 圈，高压对地 ， 对相邻 线 圈。 （ ２ ）变压器 的动 稳定 性能。变压 器外 部短路 造成的变压器损坏 ，在变压器事故率 中 占有很高 的比率 ，其 中最主要 的原 因就 是绕组 的动稳定性 能不够 。当变压器外部 发生短路时，强大 的短路 电动力引起变压器绕组 的失稳变形 ， 最终导致绕组绝 缘的放 电击 穿和短 路。因此，提高变压器 的 动稳定 性能 是变压器 安全 可靠运 行 的关 键。 （ ３ ）对 过负荷 和温 升的控制 。变压器的过负荷通 常变现 为绕组 的温升发热 ， 过流保护 的动作特性 与变压器本身 的过 负荷 能力不能较好配 合，原 因是变压器 的过负荷与环境温度 、过负荷前所带负荷、 冷却介质温度 、变压 器负荷 曲线及变压器 设备状况等 因素有 关。 （ ４ ）对噪声的控制 。噪声 问题一直是变压器设计制造者 关注的 问题 ，对于 噪声的控制是现在社 会的 内在需求 ，现代 意义下 ，噪音也 是对环境 的一种 污染。我 国 ５ ０ ０ Ｋ Ｖ变压器 的 产品噪声性 能指标一 直不够先进 ，与一些先 进的设备制造商 有一定 的差 距。这些 都使得噪音 问题成为 了单项 自耦 ５ ０ ０ Ｋ Ｖ 变压器研制 的重 点。噪声主要是来 自于铁心的振动 ，所 以如 何防止或者减 少铁 心的振动就是需要重点考虑的 问题了。（ ５ ） 对局部放 电的控 制。变压器的局部放 电是不可避免 的，但 是 对于这种 电流 的控制 也是必要 的，变压器局 部放 电的危害在 于其会对 电机造成本 身造成危害 ，轻则损坏 局部线路 ，重则 烧坏 整个 设备 ，从而带来很大损失 。 二 、单相 自耦 ５ ０ ０ ｋ Ｖ变压器研制 关键技术分析 单相 自耦 ５ ０ ０ ｋ Ｖ 变 压器研制关 键技术有 绝缘设计 、动稳 定性能、过负荷与升温 、低噪声、局部放 电等，这些关键技术 的解决能够使 自耦变压器的事故率更低、使用寿命更长 ，也是 单相 自耦 ５ ０ ０ ｋ Ｖ 变压器能够更长久的被人们所使用 的关键。 （ １ ）绝缘设计 。绝缘设计是变压器设计的关键，要同时 考虑绝缘 结构 的安全性和经济性。在设计时首先要对各种试验 电压 作用下 ，绕组对 地、绕组 间以及绕 组的线饼 间、线 匝间 的电位分布和 电场强度 ，以此来确定变压器主 、纵绝缘的参数 和 绝缘结构 ，需要注 意的是，在设计 中一 定要确保足够 的安 全裕 度。在绝缘材料选择 时也要有 一定的标准 。绝缘材料 应 具有 很高的介 电强度 ；其 介 电系数应尽可 能与变压器油 的介 电系数接近 ；应具有较低的介质损耗因数；应不含导电粒子。
小功率单相电源变压器的设计
第33卷 第3期河南师范大学学报(自然科学版)V ol.33 N o.3 2005年8月J ournal of Henan N ormal Universit y(N atural S cience)A ug.2005 文章编号:1000-2367(2005)03-0155-03小功率单相电源变压器的设计3王松德,宁敏东(洛阳师范学院物理与电子科学系,河南洛阳471022)摘 要:介绍了小功率单相电源变压器的设计,并列举了设计实例.关键词:电源变压器;设计;计算法中图分类号:TM407 文献标识码:A变压器是一种常见的电器设备,在电力系统和电子线路中应用广泛.设计一个变压器,是根据负载的要求,确定电源变压器的参数.本文介绍电源变压器的简单设计方法(计算法).1 计算法1.1 变压器输出总视在功率P SC的计算变压器输出总视在功率应为副边各绕组输出视在功率的总和P SC=U2I2+U3I3+…式中:U2,U3…为副边各绕组交流电压的有效值,I2,I3…为对应的交流电流有效值.1.2 变压器输入视在功率P Sr的计算PSC算出以后把变压器的效率考虑进去,这样就算出原边的输入视在功率P Sr=P SC η式中:η为变压器的效率.η总是小于1,对于功率为1kW以下的变压器η=0.8～0.9.1.3 变压器输入电流I1的计算输入电流(原边电流) I1=P SrU1×(1.1～1.2)式中:U1─原边的电压有效值(V),一般就是外加电源电压,1.1～1.2─考虑到变压器空载励磁电流大小的经验系数.1.4 变压器铁芯截面积S的计算小型单相变压器常用E型铁芯,它的中柱截面积S的大小与变压器总输出视在功率有关,即S= K P SC.系数k的取值有两种方法:一种方法是根据硅钢片的好坏、若其磁通密度B m低于1T,k取1.25左右;高于1T,k取2.另一种方法是根据变压器的功率大小取值[1～3].根据计算所得的S值,还要结合实际情况来确定铁芯尺寸a与b的大小,因为变压器的铁芯截面积S=a×b式中:a─铁芯中柱宽(cm);b─铁芯净迭厚(cm).为使变压器不致太厚或太宽,一般取迭厚b为其宽度a的1.5～2倍,即b=(1.5～2)a.根据计算的铁芯3收稿日期:2004-09-28作者简介:王松德(1951-),男,河南汝州人,洛阳师范学院副教授,主要从事智能仪表及自动控制方面的研究.截面积S ,便可求出a .又由于铁芯用涂绝缘漆的硅钢片迭成,考虑到漆膜与钢片间隙的厚度,因此实际的铁芯厚度b ′应将b 除以0.9使其为更大些,即b ′≈1.1b (cm ).1.5 变压器绕组匝数的计算1.5.1 变压器绕组每伏匝数的计算根据绕组感应电动势有效值 U ≈E =4.44f N B m S ×10-8设N 0表示变压器每感应1V 电动势所需绕的匝数,即N 0=N U =1084.44f B m S (1/V ) 若把f =50Hz 代入上式,化简即得每伏匝数,N 0=4.5×105B m S(1/V )式中:S 为铁芯截面,单位:cm 2.不同的硅钢片所允许的B m 值也不同,对于冷轧硅钢片(B m 取1.6～1.8T ),优质硅钢片(B m 取1～1.2T ),一般硅钢片(B m 取0.7～0.8T ).对于副绕组中各绕组的匝数,因绕组内阻抗的压降,副边的每伏匝数须增加5%～10%,则N ′0=(1+5%)N 01.5.2 原副绕组匝数的计算原绕组的匝数: N 1=N 0U 1=N 0×220副绕组的匝数: N 2=N ′0U 2 N 3=N ′0U 31.6 变压器绕组导线直径的计算根据通过各绕组的电流,选择导线的线径,通常的方法是查导线规格表,若没有表也可利用计算方法决定铜导线的粗细,小功率电源变压器的导线容许通过的电流密度j =2.5～3A/mm 2,所以知道了通过线圈的电流I 以后,由I j 决定导线的截面积,又因导线截面积等于πd 24(d 是导线的直径),因此,d =1.13I j,当j =2.5A/mm 2时,d =0.72I ,各绕组的线径都可由上式求出.2 核算铁芯窗口是否能容纳所有绕组核算变压器铁芯窗口容量,即核算铁芯窗口是否能容纳所有绕组.设计算求得各绕组的线径分别为d 1,d 2,d 3…则导线的总截面积为S d =14πd 21N 1+14πd 22N 2+…以cm 2为单位,则有S d =π400(d 21N 1+d 22N 2+…)上式中d 1,d 2…的单位为mm ,S d 的单位为cm 2,考虑到导线之间有空隙存在以及各层之间的绝缘物均占一部分窗口面积,则导线包实际占有面积为S d k t,k t 为小于1的常数,称为填充系数.容量为几瓦至几十瓦的变压器,k t 取0.2～0.3,容量为几百至几千瓦时取0.35～0.4.如果窗口面积Q ΕS d k t ,则表示窗口可容纳下各绕组,如果Q <S d k t,则需要重选铁芯尺寸[4].例 试设计一台f =50Hz 的单相电源变压器,原绕组电压为220V ,副绕组有两个绕组,其电压、电流分别为5V 、3A ;12V 、1A.计算方法及步骤:651河南师范大学学报(自然科学版) 2005年(1)输出视在功率P SC : P SC =I 2U 2+I 3U 3=5×3+12×1=27W(2)输入视在功率P Sr : 取η=0.9 P Sr =P SC η=270.9=30W (3)原边电流:I 1=1.1×P Sr U 1=1.1×30220≈0.15A (4)计算铁芯截面S : 选k =1.25 S =k P SC =1.25×27=6.5cm 2(5)求每伏匝数N 0: N 0=4.5×105B m S取B m =0.8T ,则N 0= 4.5×1050.8×6.5×104=8.6副边绕组每伏匝数N ′0: N ′0=1.05N 0=1.05×8.6=9原边绕组匝数: N 1=N 0U 1=8.6×220=1892副边绕组匝数:N 2=N ′0U 2=9×5=45;N 3=N ′0U 3=9×12=108(6)求各绕组的线径:取j =2.5A/mm 2,d =4I πj =1.13I j =0.72I原绕组线径为 d 1=0.720.15=0.28mm从电工手册查“国产漆包铜线规格表”,选取铜芯直径为0.29mm 的漆包铜线.副绕组两个绕组的电流分别为3A 和1A ,其线径分别为d 2=0.723=1.24mm d 3=0.721=0.72mm分别选用铜芯直径为1.25mm 及0.72mm 的漆包铜线.(7)核算窗口面积:求导线总截面为S d =π400(d 21N 1+d 22N 2+d 23N 3)=π400(0.282×1892+1.252×45+0.722×108)=2.16cm 2取填充系数k t =0.28,则线包所占的总面积为S d k t =7.7cm 2,若采用国产GEI 226型铁芯规格,其窗口面积Q =hc =4.7×1.7=8cm 2,有Q >S d k t,核算结果说明该种铁芯窗口可以容纳线包[5].参 考 文 献[1] 秦曾煌.电工学[M ].北京:高等教育出版社,1999.245-250.[2] 郑春迎.无线电爱好者手册[M ].山东:山东科学技术出版社,1985.45-58.[3] 欧阳明.变压器绕组原始匝数的现场确定[J ].变压器,2003,(40):42-44.[4] 杨静华,张丽敏.小型变压器的设计[J ].农机化研究,2003,(2):231-232.[5] 王松德,白林峰.电工电子实践教程[M ].西安:西安出版社,2004.165-168.The Design of Small Pow er Single 2phase Pow er T ransformerWAN G Song 2de ,N IN G Min 2dong(Physics and Electronic Science Depart ment ,Luoyang Teachers College ,Luoyang 471022,China )Abstract :The article introduces the design of small power single 2phase power transformer ,and enumerates the instance of designing.K ey w ords :power transformer ;design ;computing method 751第3期 王松德等:小功率单相电源变压器的设计。
毕业设计(论文)-4000kva电力变压器的设计[管理资料]
![毕业设计(论文)-4000kva电力变压器的设计[管理资料]](https://img.taocdn.com/s3/m/1749ece755270722182ef738.png)
***大学本科毕业设计（论文）4000kV A电力变压器的设计学生姓名： XXX XXX学生学号：院（系）：电气信息工程学院年级专业：指导教师：讲师二〇一〇年六月摘要电力变压器是发电厂和变电所的主要设备之一。
变压器不仅能升高电压把电能送到用电地区，还能把电压降低为各级使用电压，以满足各级用电的需求。
变压器的设计工作，关键在于材料的选取和变压器结构的优化。
为满足完成低损耗的变压器任务，本设计选取磁通密度高、铁损低、磁化容量小的冷匝硅钢片作为铁心，减少了变压器的铁心重量和空载损耗；选取电阻小，单位电流密度大的铜导线作为线圈，降低了线圈的负载损耗；在结构上合理安排线圈的排列，尽量使高低压线圈间的距离沿圆周方向一致；为使导线不出现太大的涡流损耗，导线的绕线方式采用多根并绕。
通过以上的调整，就可以得到一台空载损耗低、负载损耗低、满足空载电流百分数和阻抗电压百分数条件的变压器。
关键词电力变压器，线圈，铁心，温升，损耗ABSTRACTPower'S transformer substation is the main power plant and equipment. Not only can increase the voltage transformer, electric power, but also to the area can use voltage levels reduced voltage for, in order to meet the needs of various electricity.Transformer design work, the key lies in the material selection and transformer structure optimization. To meet the completion of tasks, low loss, and the design of transformer selecting magnetic flux density high, low loss, iron capacity of cold coils magnetic core manufacturing as core transformer, reduce weight and no-load loss, Selecting resistance, the current density of the big unit of copper wires and reduce the coil winding as the load loss, In the structure of reasonable arrangement of coil, try to make the distance between the winding high along the circumference direction, For wire does not appear too big, the winding wires vortex around the root and more. Through the above, can get a load of no-load loss, low loss and satisfy idle current and impedance voltage percentage of transformer percentage conditions.Key words：Power'S transformer，coil ，core，temperature，loss目录摘要 (I)ABSTRACT (II)1 绪论 (1) (1) (1) (1) (1)2 变压器设计的任务和要求 (3) (3) (3) (4) (4) (4)3 电磁设计 (5) (5) (6) (6) (7) (7) (9) (9) (10) (10) (10) (11) (11) (11) (12) (13) (13) (13) (13) (14) (15) (16) (18) (18) (18) (19) (20) (21) (21) (22) (23) (24) (25) (25) (26) (26) (26) (27) (27) (29) (30) (32)结论 (37)参考文献 (38)附录A：变压器结构安装 (39)附录B：变压器主要产品部件使用说明书 (40)致谢 (45)1 绪论现代化的工业企业，广泛地采用了电力作为能源，电能都是由水电站和发电厂的发电机直接转化出来的。
课程设计---小型单相变压器的设计
课程设计---小型单相变压器的设计课程设计名称：电机与拖动基础课程设计题目：小型单相变压器的设计专业：机电动力与信息工程系班级：姓名：学号：课程设计任务书一、设计题目：小型单相变压器的设计。
二、设计任务：设计一个小型单相变压器。
三、设计计划：1.查阅相关资料。
2.确定设计方案。
3.进行设计并定稿。
4.进行可行性分析。
四、设计要求：安全可靠，技术领先，投资合理，标准统一，运行高效。
所以，本次设计应该体现统一性，适应性，先进性，可靠性和经济性。
指导教师：教研室主任：中国矿业大学课程设计成绩评定表学期2012—2013年度第一学期姓名专业电气工程班级课程名称电机与拖动基础设计题目小型单相变压器的设计评评定指标分值得分知识创新性20理论正确性20内容难易15定标准性结合实际性10知识掌握程度15书写规范性10 工作量10 总成绩100 评语：任课教师徐建华时间年月日备注·摘要电，现今社会已经近乎于主导地位的洁净能源，还在继续提高着自己的位置。
围绕着它所展开的学术研究也一天天的多了起来，针对着世界能源紧缺这个不可回避的问题，人们把希望寄托到了电的身上。
它的产生方式很多，这就为它能多方式的产生打下了基础，如水能、风能等不好利用的能源，都能被合理的转化成电能，可见电的发展前景是很广阔的。
发电、变电、用电，很多课题都已经大规模的展开，变压器也是其中一门很重要的学科。
变压器是一种静止的电器，他广泛应用于电力系统及测量、控制和一些特殊的用电设备上。
目录1铁心 (6)1.1铁心 (6)1.2铁心用硅钢片 (7)1.3铁心常见故障 (8)2线圈 (8)2.1变压器线圈的作用 (8)2．2线圈的绕组形式 (8)3其他部分 (9)3.1二次侧总容量 (9)3.2一次侧绕组的容量 (10)3.3变压器额定总量 (10)3.4一次电流的确定 (10)4心得体会 (16)5参考文献 (17)一：铁心1：铁心的作用和形式铁心是变压器的基本部件，由磁导体和夹紧装置组成，所以它有两个作用。
单相变压器_实验报告
一、实验目的1. 通过空载实验测定变压器的变比和参数。
2. 通过短路实验测定变压器的短路阻抗和损耗。
3. 通过负载实验测定变压器的运行特性，包括电压比、电流比和效率。
二、实验原理单相变压器是一种利用电磁感应原理实现电压变换的设备。
当交流电流通过变压器的一次绕组时，会在铁芯中产生交变磁通，从而在二次绕组中感应出电动势。
变压器的变比（K）定义为一次绕组匝数与二次绕组匝数之比，即 K = N1/N2。
变压器的参数包括变比、短路阻抗、电压比、电流比和效率等。
三、实验设备1. 单相变压器2. 交流电源3. 电压表4. 电流表5. 功率表6. 电阻箱7. 示波器8. 发光二极管四、实验步骤1. 空载实验- 将变压器的一次绕组接入交流电源，二次绕组开路。
- 使用电压表测量一次侧和二次侧的电压，记录数据。
- 使用电流表测量一次侧的电流，记录数据。
- 计算变比 K = U2/U1。
- 使用功率表测量一次侧的功率，记录数据。
- 计算空载损耗 P0 = P1 - P2，其中 P1 为一次侧功率，P2 为二次侧功率。
2. 短路实验- 将变压器的一次绕组接入交流电源，二次绕组短路。
- 使用电压表测量一次侧的电压，记录数据。
- 使用电流表测量一次侧的电流，记录数据。
- 计算短路阻抗 Zs = U1/I1。
- 使用功率表测量一次侧的功率，记录数据。
- 计算短路损耗 Pk = P1 - P2，其中 P1 为一次侧功率，P2 为二次侧功率。
3. 负载实验- 将变压器的一次绕组接入交流电源，二次绕组接入负载。
- 使用电压表测量一次侧和二次侧的电压，记录数据。
- 使用电流表测量一次侧和二次侧的电流，记录数据。
- 计算电压比 K = U2/U1 和电流比 I2/I1。
- 使用功率表测量一次侧和二次侧的功率，记录数据。
- 计算效率η = P2/P1。
五、实验结果与分析1. 空载实验- 变比 K = 1.2- 空载损耗 P0 = 5W- 空载电流 I0 = 0.5A2. 短路实验- 短路阻抗Zs = 50Ω- 短路损耗 Pk = 10W- 短路电流 Ik = 2A3. 负载实验- 电压比 K = 1.2- 电流比 I2/I1 = 0.5- 效率η = 80%六、实验结论1. 通过空载实验，我们成功测定了变压器的变比和空载损耗。
变压器设计方法与技巧
变压器设计方法与技巧变压器设计方法与技巧一、设计2kVA以下的电源变压器及音频变压器一些电子线路设计人员及电子、电工爱好者经常碰到设计好的变压器，绕制时却绕不下；另外，设计的变压器，在带足负载后，次级电压明显下降。
还有一部分设计的变压器的性能良好，但成本较高而没有商业价值。
笔者在这里谈谈变压器的设计方法与技巧。
●变压器截面积确定：大家知道铁芯截面积是根据变压器总功率“P”确定的(A=1.25*SQRT(P)。
在设计时，假定负载是恒定不变的，则其铁芯截面积通常可选取计算的理论值。
如果其负载是变化比较大的，例如，音频、功放电源等变压器的截面积，则应适当大于理论计算值．这样才能保证有足够的功率输出能力(因为一旦截面积确定后，就不可能再选择功率余量了)。
如何确定这些变压器的"P"值呢?应该计算出使用时负荷的最大功率。
并且估算出某些变压器在使用中需要输出的最大功率。
特别是音频变压器、功放电路的电源变压器等(笔者测试过多种功放电路的音频变压器、功放电路的电源变压器；音频变压器在大动态下明显失真，电源变压器在大动态下次级电压明显下降。
经测算，截面积不够是产生上述现象的主要原因之一)。
●每伏匝数的确定：变压器的匝数主要取决于铁芯截面积和硅钢片的质量，通常从参考书籍计算出的每伏匝数是比较多的，经实验证明，从理论设计的数值上，将每伏匝数降低10％～15％是没有问题的。
例如，一只35W的电源变压器，根据理论计算(中矽钢片8500高斯)每伏匝数为7.2匝，而实际每伏只需6匝就可以了，且这样绕制的变压器空载电流在26mA左右。
笔者和同行在解剖过日本生产的家用电器上的电源变压器时发现。
他们生产的变压器每伏匝数比我们国产的变压器线圈匝数要少得多，同样35W的电源变压器每伏匝数只有4．8匝，空载电流45mA左右。
通过适当减少匝数。
绕制出来的变压器不但可以降低内阻，而且避免了采用普通规格硅钢片时经常出现的绕不下的麻烦。
单相桥式整流电路设计毕业设计(论文)word格式
《电力电子技术》课程设计任务书一、设计课题一单相桥式整流电路设计二、设计要求1、单相桥式相控整流的设计要求为：负载为感性负载,L=700mH,R=500欧姆.2、技术要求:(1). 电网供电电压为单相220V；(2). 电网电压波动为+5%－-10%；(3). 输出电压为0～100V.在整个设计中要注意培养灵活运用所学的电力电子技术知识和创造性的思维方式以及创造能力要求具体电路方案的选择必须有论证说明，要说明其有哪些特点。
主电路具体电路元器件的选择应有计算和说明。
课程设计从确定方案到整个系统的设计，必须在检索、阅读及分析研究大量的相关文献的基础上，经过剖析、提炼，设计出所要求的电路（或装置）。
课程设计中要不断提出问题，并给出这些问题的解决方法和自己的研究体会。
在整个设计中要注意培养独立分析和独立解决问题的能力要求学生在教师的指导下，独力完成所设计的系统主电路、控制电路等详细的设计（包括计算和器件选型）。
严禁抄袭，严禁两篇设计报告基本相同，甚至完全一样。
课题设计的主要内容是主电路的确定，主电路的分析说明，主电路元器件的计算和选型，以及控制电路设计。
报告最后给出所设计的主电路和控制电路标准电路图前言电力电子学,又称功率电子学(Power Electronics)。
它主要研究各种电力电子器件，以及由这些电力电子器件所构成的各式各样的电路或装置，以完成对电能的变换和控制。
它既是电子学在强电(高电压、大电流)或电工领域的一个分支，又是电工学在弱电(低电压、小电流)或电子领域的一个分支，或者说是强弱电相结合的新科学。
电力电子学是横跨“电子”、“电力”和“控制”三个领域的一个新兴工程技术学科。
随着科学技术的日益发展,人们对电路的要求也越来越高,由于在生产实际中需要大小可调的直流电源,而相控整流电路结构简单、控制方便、性能稳定,利用它可以方便地得到大中、小各种容量的直流电能,是目前获得直流电能的主要方法,得到了广泛应用。
关于小型单相变压器的设计
一、变压器的结构及工作原理1.铁心铁心是变压器中主要的磁路部分。
通常由含硅量较高，厚度为 0.35 或 0.5 mm，表面涂有绝缘漆的热轧或冷轧硅钢片叠装而成 ,铁心分为铁心柱和铁轭俩部分;铁心柱套有绕组,铁轭闭合磁路之用 ;铁心结构的基本形式有心式和壳式两种。
2.绕组绕组是变压器的电路部分，它是用纸包的绝缘扁线或圆线绕成3、变压器的工作原理：变压器就是通过磁势平衡作用实现了一、二次侧的能量传递。
小型变压器指的是容量1000VA以下的变压器。
这种变压器在日常生活中应用非常广泛。
其基本工作原理如下：在同一铁芯上分别绕有匝数为 N1和 N2的两个高、低压绕组，其中接电源的、从电网吸收电能的 AX 绕组称为原绕组（一次绕组），接负载的、向外电路输出电能的 ax 绕组称为副绕组（二次绕组）。
当原绕组外加电压 U1时，原边就有电流 I1流过，并在铁芯中产生与 U1 同频率的交变主磁通Φ，主磁通同时链绕原、副绕组，根据电磁感应定律，会在原、副绕组中产生感应电势 E1、 E2，副边在 E2的作用下产生负载电流 I2 ，向负载输出电能。
根据电磁感应定律则有：在一次绕组上外施一变流电压U1便有I0流入，因而在铁心中激励一交流磁通φ，磁通φ同时也与二次绕组匝链。
由于磁通φ的交变作用在二次绕组中便感应出电势ez。
根据电磁感应定律可知，绕组的感应电势正比于安的匝数。
因此只要改变二次绕组的匝数，便能改变电势ez 的数值，如果二项绕组接上用电设备，二次绕组便有电压输出，这就是变压器的工作原理。
假设初次、次级绕组的匝数分别为W1,W2,当变压器的初级接到频率为f，电压为V1的正弦变流电源时，根据电磁感应原理，铁心中的交变磁通φ将分别在一、二次绕组中感应出电势。
一次绕组感应电势为：e1- W1*dφ/dt 式中的dφ/dt为磁通的变化率，负号表示磁通增大时，电势e1的实际方向与电势的正方向相反。
如果不计漏阻抗，根据回路电势平衡规律可得：U1=- E1 其数值V1=E1=4.44fW1φm (1)在二次侧同理可以得出：U2= E2= 4.44fW2φm(2) 由（1），（2）式之比得U1/U2= E1/E2= W1/W2 = K式中K就是变压器的变比，或称匝数比，设计时选择适当的变比就可以实现把一次侧电压变到需要的二次电压。
