斜拉桥施工方案(新)
斜拉桥梁安装施工方案
一、工程概况本工程为某高速公路斜拉桥,采用双塔双索面半飘浮体系混合梁斜拉桥,主跨主梁为正交异性钢桥面板结合钢桁梁,边跨主梁为预应力混凝土边箱梁,主、边跨采用钢箱过渡。
桥梁全长为180m,主跨跨径为101m,桥面宽度为45m。
二、施工准备1. 施工组织(1)成立项目施工领导小组,明确各岗位职责,确保施工顺利进行。
(2)组织施工人员、技术人员进行技术交底,确保施工人员熟悉施工工艺和操作规程。
(3)做好施工现场的布置,确保施工场地、设备、材料、人员等满足施工要求。
2. 材料准备(1)主梁材料:钢桁梁、钢桥面板、预应力混凝土边箱梁等。
(2)斜拉索材料:镀锌平行钢丝成品索、锚具、护套等。
(3)其他材料:高强螺栓、焊接材料、涂装材料等。
3. 设备准备(1)施工设备:吊车、起重机、钻机、切割机、焊接设备等。
(2)检测设备:全站仪、水准仪、超声波探伤仪等。
三、施工工艺1. 主梁安装(1)主梁分段运输到现场,采用吊车吊装至安装位置。
(2)主梁安装顺序:钢桁梁→钢桥面板→预应力混凝土边箱梁。
(3)安装过程中,注意主梁的垂直度和水平度,确保安装精度。
2. 斜拉索安装(1)斜拉索运输到现场,采用起重机吊装至塔顶。
(2)斜拉索安装顺序:锚具安装→斜拉索安装→张拉。
(3)张拉过程中,注意控制张拉力,确保斜拉索受力均匀。
3. 桥塔施工(1)桥塔采用钢筋混凝土结构,分为上塔柱、上横梁、中塔柱、下横梁以及下塔柱。
(2)桥塔施工顺序:基础施工→塔柱施工→横梁施工。
(3)施工过程中,注意桥塔的垂直度和水平度,确保施工精度。
四、质量控制1. 材料质量:严格把控材料质量,确保材料符合设计要求。
2. 施工质量:严格按照施工工艺进行施工,确保施工质量。
3. 检测质量:定期对施工质量进行检测,确保施工质量达到设计要求。
五、安全措施1. 施工人员安全:加强施工人员安全培训,提高安全意识。
2. 施工现场安全:做好施工现场的安全防护措施,确保施工安全。
斜拉桥主塔施工方案
斜拉桥主塔施工方案
斜拉桥是一种具有美观、大跨度、高承重能力的特殊桥梁类型,其主塔的施工方案至关重要。
以下是一种主塔施工方案的简要介绍。
斜拉桥主塔的施工方案需要考虑以下几个主要步骤:塔基施工、钢框架安装、拉索张拉和主塔封闭。
首先,斜拉桥主塔的施工开始于塔基的建造。
塔基是主塔的基础,必须具有足够的强度和稳定性。
施工人员首先进行地基处理,确保地基承载能力符合设计要求。
然后在地基上浇筑混凝土,形成坚固的塔基结构。
其次,完成塔基施工后,开始进行主塔钢框架的安装。
钢框架是主塔的支撑结构,承担着整个斜拉桥的重量和荷载。
钢框架的施工需要使用大型起重机和高空作业平台,施工人员需按照设计要求将钢框架的各个部分安装到位,并确保连接稳固可靠。
接下来,到了斜拉桥主塔施工的关键环节——拉索张拉。
拉索是斜拉桥的核心部件,起到了支撑和传递荷载的作用。
施工人员需要根据设计方法将拉索依次连接到主塔和桥面的预留孔洞中,并逐渐进行张拉。
张拉过程需要精确控制,确保每根拉索的张力都符合设计要求,以保证整个桥梁的稳定和安全。
最后,进行主塔的封闭工作。
主塔的封闭是为了保护主塔结构不受外界环境的侵蚀,并为后续的桥面铺装和装饰工作提供便利。
封闭主塔采用的常见方法是采用钢板进行外包围,然后在
钢板上进行涂料防腐处理。
总结起来,斜拉桥主塔的施工方案需要经过塔基施工、钢框架安装、拉索张拉和主塔封闭等多个步骤。
每个步骤都需要严格按照设计要求进行施工,确保主塔的稳定性和安全性。
而斜拉桥主塔的施工方案的成功实施,将为后续的桥梁工程提供坚实的支撑和保障。
特大斜拉桥专项施工方案
一、项目背景随着我国经济的快速发展,跨江、跨海等特大桥梁建设需求日益增长。
斜拉桥以其优美的造型、较大的跨度、较小的建筑高度和良好的抗震性能,成为现代桥梁建设的重要形式。
本方案针对特大斜拉桥的专项施工,旨在确保施工质量、安全和进度。
二、工程概况1. 项目名称:XX特大斜拉桥2. 项目地点:XX省XX市3. 桥梁规模:主跨XXX米,桥面宽度XXX米,采用XXX米独塔双索面斜拉桥设计。
4. 设计时速:XX公里/小时5. 施工周期:XX个月三、施工组织1. 施工队伍:由具有丰富斜拉桥施工经验的工程师、技术人员和施工人员组成。
2. 施工设备:配备先进的吊装设备、模板、钢筋加工设备、混凝土搅拌设备等。
四、施工工艺1. 基础施工:- 采用钻孔灌注桩基础,桩径XXX米,桩长XXX米。
- 基础承台采用现浇混凝土结构,尺寸为XXX米×XXX米×XXX米。
2. 主塔施工:- 采用塔吊和爬模施工,主塔高度为XXX米,采用C60高强混凝土。
- 主塔施工过程中,严格控制塔身垂直度、水平度和预应力。
3. 主梁施工:- 采用悬臂浇筑施工,主梁采用预应力混凝土结构,截面形式为XXX。
- 主梁施工过程中,严格控制混凝土浇筑质量和预应力施加。
4. 斜拉索施工:- 采用锚具和锚固系统,斜拉索采用XXX材料,索长XXX米。
- 斜拉索施工过程中,严格控制索力、锚具和锚固系统质量。
5. 桥面系施工:- 桥面系采用XX材料,厚度为XXX毫米。
- 桥面系施工过程中,严格控制混凝土浇筑质量和沥青铺设质量。
五、质量控制1. 材料质量控制:选用优质原材料,确保材料质量符合设计要求。
2. 施工过程控制:严格执行施工规范和操作规程,确保施工质量。
3. 检测与验收:对关键工序进行检测和验收,确保工程质量符合设计要求。
六、安全措施1. 施工安全:建立健全安全管理制度,加强施工现场安全管理。
2. 人员安全:加强施工人员安全教育培训,提高安全意识。

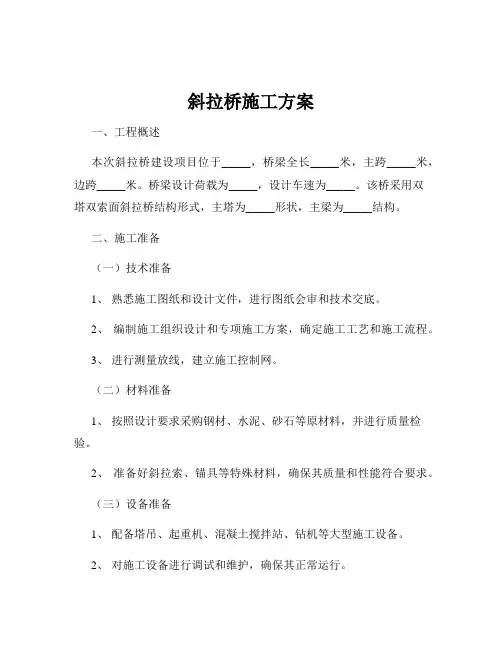

斜拉桥施工方案
斜拉桥施工方案一、工程概述本次斜拉桥建设项目位于_____,桥梁全长_____米,主跨_____米,边跨_____米。
桥梁设计荷载为_____,设计车速为_____。
该桥采用双塔双索面斜拉桥结构形式,主塔为_____形状,主梁为_____结构。
二、施工准备(一)技术准备1、熟悉施工图纸和设计文件,进行图纸会审和技术交底。
2、编制施工组织设计和专项施工方案,确定施工工艺和施工流程。
3、进行测量放线,建立施工控制网。
(二)材料准备1、按照设计要求采购钢材、水泥、砂石等原材料,并进行质量检验。
2、准备好斜拉索、锚具等特殊材料,确保其质量和性能符合要求。
(三)设备准备1、配备塔吊、起重机、混凝土搅拌站、钻机等大型施工设备。
2、对施工设备进行调试和维护,确保其正常运行。
(四)现场准备1、平整施工场地,修筑施工便道和临时排水设施。
2、搭建施工临时设施,如办公区、生活区、仓库等。
三、主塔施工(一)基础施工1、根据地质情况,选择合适的基础形式,如桩基础、扩大基础等。
2、进行基础开挖和支护,确保施工安全。
3、浇筑基础混凝土,注意控制混凝土的配合比和浇筑质量。
(二)塔身施工1、塔身采用分段浇筑的方法,每段高度根据施工条件和模板设计确定。
2、安装模板时,要保证模板的垂直度和平整度,防止出现漏浆现象。
3、浇筑塔身混凝土时,要分层振捣,确保混凝土的密实度。
(三)主塔封顶1、主塔封顶前,要对塔顶的标高和轴线进行精确测量。
2、安装塔顶模板,浇筑封顶混凝土,注意做好混凝土的养护工作。
四、主梁施工(一)支架施工1、在桥位处搭设支架,支架的强度和稳定性要满足施工要求。
2、对支架进行预压,消除非弹性变形,测量弹性变形值,为设置预拱度提供依据。
(二)模板安装1、安装主梁底模和侧模,模板之间要拼接严密,防止漏浆。
2、调整模板的标高和轴线,使其符合设计要求。
(三)钢筋绑扎1、按照设计图纸进行钢筋绑扎,确保钢筋的数量、规格和间距符合要求。
2、钢筋的接头要符合规范要求,采用焊接或机械连接的方式。
斜拉桥下部结构施工方案
斜拉桥下部结构施工方案1. 引言斜拉桥作为一种现代化的桥梁结构形式,其下部结构的施工方案尤为重要。
本文将针对斜拉桥下部结构的施工方案进行详细介绍。
2. 斜拉桥下部结构的组成斜拉桥的下部结构主要包括桥墩、桥台和桥基。
桥墩为支承桥梁主梁的重要构件,桥台为连接桥墩和主梁的部分,桥基为支撑桥墩的基础设施。
3. 斜拉桥下部结构施工前的准备工作在进行斜拉桥下部结构施工之前,需要进行以下准备工作:•土建勘察与设计•地质勘探与分析•基础设施施工准备•建设方案确定•施工人员培训与安全教育4. 斜拉桥下部结构施工的步骤斜拉桥下部结构施工一般包括以下步骤:4.1 桥墩施工桥墩施工是斜拉桥下部结构中的关键环节,具体步骤如下: 1. 建立基槽模板,根据设计要求进行模板的搭建。
2. 浇筑混凝土,将预制的钢筋放置在模板中,并进行混凝土的浇筑。
3. 混凝土养护,保持混凝土适宜的水分养护条件,确保混凝土的强度和稳定性。
4. 模板拆除,待混凝土达到设计强度后,拆除模板。
4.2 桥台施工桥台施工是将桥墩与主梁连接的重要部分,具体步骤如下: 1. 桥台基础设施施工,根据设计要求进行桩基的打桩或其他基础设施施工。
2. 搭建桥台模板,根据设计要求进行模板的搭建。
3. 浇筑混凝土,将预制的钢筋放置在模板中,并进行混凝土的浇筑。
4. 混凝土养护,保持混凝土适宜的水分养护条件,确保混凝土的强度和稳定性。
5. 模板拆除,待混凝土达到设计强度后,拆除模板。
4.3 桥基施工桥基施工是支撑桥墩的基础设施施工,具体步骤如下: 1. 地基处理,根据地质勘探结果进行地基处理,以确保斜拉桥下部结构的稳定性。
2. 设计桥基的基础设施,包括桩基的打桩等。
3. 搭建桥基模板,根据设计要求进行模板的搭建。
4. 浇筑混凝土,将预制的钢筋放置在模板中,并进行混凝土的浇筑。
5. 混凝土养护,保持混凝土适宜的水分养护条件,确保混凝土的强度和稳定性。
6. 模板拆除,待混凝土达到设计强度后,拆除模板。
斜拉桥主塔施工方案
斜拉桥主塔施工方案一、项目背景斜拉桥是一种通过斜拉索将桥面承重与塔梁传力的特殊型式桥梁。
斜拉桥结构独特,造型美观,具有自重轻、刚度大等优点,在工程实践中得到了广泛应用。
本文将重点讨论斜拉桥主塔施工方案。
二、主塔施工方案概述主塔是斜拉桥的重要承载组件,要求具备足够的强度和稳定性。
主塔施工方案需要充分考虑施工安全、效率和质量等因素。
本文将详细介绍主塔的施工方案。
三、主塔施工工艺步骤3.1 基础施工主塔的施工首先需要进行基础施工,在预定主塔位置进行地基开挖,并进行基础浇筑。
基础施工需要按照设计要求进行,保证基础牢固。
3.2 塔身施工塔身施工是主塔施工的重要环节,需要进行下述步骤:3.2.1 模板搭设根据主塔的设计尺寸,搭设塔身模板,保证模板的平整和牢固。
3.2.2 钢筋绑扎根据施工设计要求,在模板内部进行钢筋的绑扎作业,确保塔身的强度。
3.2.3 混凝土浇筑在钢筋绑扎完成后,进行混凝土的浇筑作业,保证混凝土的质量和完整性。
3.2.4 塔身养护混凝土浇筑完成后,对塔身进行养护,保证混凝土的强度和稳定性。
3.3 斜拉索张拉主塔施工完成后,需要进行斜拉索的张拉作业。
斜拉索的张拉要求精准度高,需要通过专业设备进行。
四、主塔施工安全措施在主塔施工过程中,需要采取一系列的安全措施,保证施工人员的安全,避免施工事故的发生。
主要安全措施包括:1.使用合格的施工设备和工具,确保施工过程的安全性;2.设置临时安全防护措施,如搭设防护网和警示标志,确保人员不会误入危险区域;3.对施工人员进行专业培训,提高其施工操作技能和安全意识;4.定期检查施工设备和模板的使用状况,及时发现和处理安全隐患。
五、主塔施工质量控制在主塔施工过程中,需要严格控制施工质量,保证主塔的强度和稳定性。
主要质量控制措施包括:1.混凝土材料选用标准化、规范化产品,保证混凝土材料的质量;2.设置质量检测节点,对塔身施工过程进行质量检测和验收,确保施工质量达标;3.根据设计要求进行施工操作,保证模板搭设、钢筋绑扎、混凝土浇筑等施工过程符合设计要求;4.对施工过程中的斜拉索张拉进行监测和检测,确保斜拉索的张拉精度。
斜拉桥主梁施工方案设计
斜拉桥主梁施工方案设计一、施工背景斜拉桥作为一种现代化的桥梁结构形式,在城市建设中被广泛采用。
其独特的设计和美观的外观给城市增添了独特的景观效果。
斜拉桥主梁是斜拉桥结构中最重要的组成部分,承担着支撑桥面荷载、传递荷载至桥墩和抵抗外力的作用。
因此,斜拉桥主梁的施工方案设计至关重要。
二、斜拉桥主梁施工方案设计要点1. 材料选择斜拉桥主梁一般采用钢筋混凝土或钢结构材料。
在材料的选择上需要考虑到桥梁的跨度、荷载以及建设周期等因素。
根据具体情况,可以选择合适的材料进行施工。
2. 施工工艺斜拉桥主梁的施工工艺需要合理安排,保证施工进度,并确保施工过程中质量的控制。
首先需要进行桥梁模板的搭设,然后进行钢筋的布置和浇筑混凝土。
最后,根据具体情况进行后续的施工工艺,如加固处理等。
3. 施工设备和工具斜拉桥主梁的施工需要使用一系列的设备和工具。
常用的设备包括起重机、混凝土搅拌机、模板等。
工具方面需要使用钢筋剪、扳手、电钻等。
施工设备和工具的选择应根据具体情况进行合理搭配和决策。
4. 安全措施在斜拉桥主梁的施工过程中,安全是首要考虑的因素。
施工现场需要设置安全警示标志,安排专人负责施工现场的安全工作,并使用必要的安全设施,如安全网、安全带等,保证施工过程中的安全。
三、施工方案设计步骤1. 方案设计的前期准备在进行斜拉桥主梁的施工方案设计时,首先需要进行前期准备工作。
包括对施工现场的勘察和测量,了解周边环境和地质条件;同时,需要进行相关的技术资料收集和文献研究,对施工过程中可能出现的问题进行分析。
2. 施工形式的确定根据桥梁的具体情况,确定施工的形式。
斜拉桥主梁的施工形式有多种选择,如整体吊装、分段拼装等。
根据桥梁的跨度、施工条件和技术水平等因素,选择合适的施工形式。
3. 施工工艺的确定根据施工形式,确定相应的施工工艺。
包括模板的搭设、钢筋的布置、混凝土的浇筑等。
根据桥梁的具体情况和要求,制定合理的施工工艺。
4. 施工计划的制定根据施工工艺和施工进度,制定详细的施工计划。
斜拉桥施工方案
斜拉桥施工方案斜拉桥是一种现代化的桥梁结构,其独特的设计和建造方式使其在城市交通建设中扮演着重要角色。
本文将介绍关于斜拉桥的施工方案,包括施工前的准备工作、主要施工步骤以及施工过程中需要注意的问题。
一、施工前的准备工作在开始斜拉桥的施工之前,需要进行充分的准备工作,以确保施工进展顺利。
主要准备工作包括:1.地质勘察:对斜拉桥的建设地点进行地质勘察,了解地质条件,为后续施工提供参考。
2.设计方案确认:确认斜拉桥的设计方案,包括桥梁结构、材料选用等,以确保施工的准确性和顺利性。
3.施工组织设计:制定施工组织设计方案,包括施工流程、施工队伍组建等,确保施工过程井然有序。
4.施工材料准备:准备所需的施工材料,包括钢材、混凝土等,以保证施工的顺利进行。
二、主要施工步骤斜拉桥的施工包括多个步骤,每个步骤都需要精确的执行,以下是主要的施工步骤:1.桥墩施工:首先进行桥墩的施工,包括桩基设施、桥墩墙体的浇筑等,确保桥梁的稳固性。
2.斜拉索设施:设置斜拉索的支架,并根据设计要求安装斜拉索,确保斜拉桥的承载能力。
3.主梁施工:安装主梁,将主梁与桥墩、斜拉索等部件连接,构成完整的桥梁结构。
4.桥面铺设:铺设桥面,确保桥面的平整和安全性,以满足日常交通需求。
三、施工注意事项在斜拉桥的施工过程中,需要注意以下事项,以确保施工的质量和安全:1.安全第一:严格遵守施工安全规范,确保施工人员和周边居民的安全。
2.质量控制:严格控制施工质量,检验材料质量,确保斜拉桥的建设质量。
3.进度把控:合理安排施工进度,遵循施工计划,保证施工按时完成。
4.环境保护:注意保护施工环境,减少对周围环境的影响,确保施工过程的环保性。
总之,施工方案的制定和执行对于斜拉桥的建设至关重要,只有严格按照施工方案进行施工,才能保证斜拉桥的质量和安全,为城市交通建设做出贡献。
斜拉桥施工施工方案.docx
斜拉桥施工施工方案.docx 范本一:斜拉桥施工施工方案1. 施工准备1.1 施工区域划定1.1.1 划定施工区域的范围1.1.2 安装标志牌及警示灯1.1.3 施工现场临时设施搭建2. 地基处理2.1 地质勘察及分析2.2 地基处理方法选择2.3 地基处理施工措施2.3.1 土方开挖与回填2.3.2 地基加固与加固材料选择3. 桥墩施工3.1 桥墩基础施工3.1.1 基础造型及尺寸要求3.1.2 桥墩基础施工方法及工艺流程3.1.3 钢筋混凝土浇筑3.2 桥墩主体施工3.2.1 桥墩主体施工工艺3.2.2 桥墩防腐处理4. 梁段制造与架设4.1 梁段制造4.1.1 梁段制造设计要求4.1.2 钢筋混凝土梁段制作工艺4.1.3 梁段质量检验4.2 梁段架设4.2.1 架设设备及工艺流程4.2.2 调整预应力4.2.3 梁段防腐处理5. 斜拉索系统安装5.1 斜拉索系统设计5.1.1 斜拉索系统参数计算5.1.2 斜拉索系统材料选择5.2 斜拉索系统安装工艺5.2.1 斜拉索吊装5.2.2 斜拉索张拉5.2.3 斜拉索锚固6. 桥面铺装6.1 铺装材料选择6.2 铺装施工工艺6.2.1 基层处理6.2.2 现浇混凝土铺装6.2.3 铺装质量检验7. 文档结尾内容附件:桥梁设计图纸、施工专用设备清单、施工人员名单等相关附件。
法律名词及注释:1. 施工区域划定:根据相关法律法规和施工要求,将施工场地划定的一定范围内,为施工方便进行施工活动并确保施工的安全进行。
2. 地基处理:指对斜拉桥基础的土地进行处理,确保地基具备足够的承载能力和稳定性。
3. 桥墩施工:斜拉桥的支撑结构,用来传递桥面和梁段荷载至地基,需要进行施工和加固。
4. 梁段制造与架设:施工中制作和安装在桥墩上的梁段,梁段是桥面与桥墩之间的支撑物,需要经过精确制作和安装。
5. 斜拉索系统安装:对斜拉桥进行张拉调整,确保桥面结构的稳定和建筑的安全性。
斜拉桥施工方案与技术措施
斜拉桥施工方案与技术措施1. 引言斜拉桥是一种具有独特结构形式和优越技术性能的大跨度桥梁,斜拉桥的施工方案和技术措施对于保证斜拉桥的施工质量及安全性至关重要。
本文将对斜拉桥的施工方案与技术措施进行详细介绍。
2. 施工方案斜拉桥的施工方案主要包括临时支撑体系的设计、斜拉索的张拉、桥塔段的制作与安装等内容。
2.1 临时支撑体系的设计在斜拉桥的施工过程中,为了支撑桥梁并保证施工安全,需要设计临时支撑体系。
临时支撑体系的设计应考虑施工阶段的荷载、施工过程中的变形和振动等因素,确保施工期间的桥梁稳定性和安全性。
2.2 斜拉索的张拉斜拉桥的斜拉索是桥梁的核心部件,其张拉过程需要精确控制。
首先,需要确定斜拉索的预张拉力,并根据桥梁设计要求确定张拉力大小;然后,采用专业张拉设备对斜拉索进行张拉,保证张拉力的均匀分布和准确控制。
2.3 桥塔段的制作与安装桥塔是斜拉桥的重要组成部分,其制作和安装对于保证桥梁的稳定性和承载能力至关重要。
桥塔的制作需要根据设计要求进行加工,然后通过适当的吊装设备进行安装,确保桥塔的位置和姿态符合设计要求。
3. 技术措施为了保证斜拉桥的施工质量和安全性,需要采取一系列的技术措施。
本文重点介绍以下几项技术措施。
3.1 质量控制措施斜拉桥的施工过程中需要进行严格的质量控制,包括对材料、构件和施工工艺等方面进行检测和监管。
特别是对于斜拉索的张拉过程,需要保证张拉力的准确控制,避免过大或过小的张拉力对桥梁结构产生不利影响。
3.2 安全防护措施在斜拉桥的施工过程中,需要采取一系列安全防护措施,包括安全网的设置、施工人员的安全培训和行为规范等。
同时,需要合理安排作业流程,确保作业人员的安全。
3.3 施工机械的选择和使用斜拉桥的施工过程需要大量的施工机械,包括吊装设备、张拉设备等。
在选择和使用施工机械时,需要根据具体情况进行合理配置,确保施工过程的高效和安全。
4. 结论斜拉桥的施工方案和技术措施对于保证斜拉桥的施工质量和安全性具有重要作用。
斜拉桥工程专项施工方案.docx
斜拉桥工程专项施工方案.docx范本一:一:项目背景与目标:斜拉桥工程专项施工方案的编制是为了对斜拉桥的施工过程进行详细规划和指导,确保工程质量和安全。
本方案旨在确保斜拉桥的稳定性、功能性和美观性,最大限度地减少施工期间的影响和风险。
二:工程范围:斜拉桥工程的范围包括桥梁主体结构、土建工程、基础设施建设、电气设备安装等多个方面。
详细范围如下:1. 桥梁主体结构:包括主梁、桥塔、斜拉索、悬臂梁等部分。
2. 土建工程:包括桥墩、墩台、引道、护栏等部分。
3. 基础设施建设:包括交通引导、排水系统、通信系统等设施。
4. 电气设备安装:包括照明设备、监控系统、通信设备等。
三:施工流程:1. 桥梁主体结构施工流程:a. 桥梁主梁制造与安装。
b. 桥塔施工。
c. 斜拉索张拉与校核。
d. 悬臂梁制造与安装。
2. 土建工程施工流程:a. 桥墩与墩台施工。
b. 引道施工。
c. 护栏安装。
3. 基础设施建设施工流程:a. 交通引导设施施工。
b. 排水系统建设。
c. 通信系统安装。
4. 电气设备安装施工流程:a. 照明设备安装。
b. 监控系统安装。
c. 通信设备安装。
四:施工方法与技术:在斜拉桥工程施工过程中,采用以下方法和技术:1. 斜拉索张拉技术:根据设计要求进行张拉,并采用适当的检测方法进行校核。
2. 桥梁主梁制造技术:按照设计图纸进行制造,确保主梁的准确尺寸和强度。
3. 桥塔施工技术:采用脚手架和吊篮等辅助设施,确保施工安全和高质量。
五:工期安排:根据斜拉桥工程的施工范围和流程,制定详细的施工计划。
预计施工周期为365天,具体工期安排如下:1. 桥梁主体结构施工:120天。
2. 土建工程施工:90天。
3. 基础设施建设施工:60天。
4. 电气设备安装:30天。
六:风险管理:在斜拉桥工程的施工过程中,存在以下风险:1. 施工人员安全事故风险。
2. 施工设备故障风险。
3. 材料供应延迟风险。
为降低以上风险的发生,采取以下措施:1. 严格落实安全生产制度,确保施工人员的安全。
斜拉桥主塔施工方案
斜拉桥主塔施工方案斜拉桥主塔施工方案一、概述斜拉桥主塔是斜拉桥的重要部分,主要承担支撑桥梁和吊索的作用。
本文将介绍一个斜拉桥主塔的施工方案。
二、施工前准备1.编制详细的施工方案,包括每个施工阶段的操作流程、施工时间表和安全措施等。
2.采购所需的材料和设备,确保施工期间的顺利进行。
3.搭建临时工棚和施工平台,为施工提供便利条件。
4.筹备人员,并进行相关培训,确保施工人员具备施工所需的技能和知识。
三、主塔施工步骤1.地基处理:对主塔的地基进行处理,清除杂物,确保地基的坚实和稳定。
2.主塔基础施工:根据设计要求,进行主塔基础的浇筑。
在地基上搭建脚手架,为混凝土浇筑提供支撑。
3.主塔筒施工:主塔部分采用钢管混凝土结构。
首先,在主塔基础上搭建起铁管支架,然后进行混凝土浇筑,同时加固钢筋骨架。
4.主塔顶部施工:主塔顶部是安装吊索的关键部分。
在主塔施工完成之后,搭建起临时平台,准备进行吊索的安装工作。
5.吊索安装:根据设计要求,将吊索通过吊具进行定位和固定。
在吊索的安装过程中,需要注意吊索的张力控制和位置调整。
6.主塔验收:完成主塔的施工后,对主塔进行全面的检查和验收,确保主塔的质量和安全性。
四、施工安全措施1.严格遵守安全操作规程,佩戴好安全防护用品,如头盔、安全带等。
2.加强作业人员的安全教育和培训,确保其掌握相关安全知识。
3.搭建临时围栏和警示标识,禁止未经许可人员进入施工现场。
4.定期对施工设备和施工材料进行检查和维护,确保其正常使用。
5.合理安排施工作业流程,减少人员的相互干扰和机械设备的碰撞。
五、总结斜拉桥主塔的施工是一个复杂的过程,需要进行详细的计划和准备,并加强施工安全措施的落实。
只有科学合理地进行施工,才能保证主塔的质量和安全性。
以上是一个斜拉桥主塔施工方案的简要介绍,希望对您有所帮助。
斜拉桥专项施工方案
一、工程概况本工程为某城市新建的一座斜拉桥,位于城市中心区域,全长500米,主跨180米,主塔采用双柱式结构,主梁采用预应力混凝土结构。
为确保工程质量和施工安全,特制定本专项施工方案。
二、施工组织1. 施工单位:某建筑工程有限公司2. 施工队伍:由具有丰富斜拉桥施工经验的工程师、技术人员和施工人员组成。
3. 施工设备:混凝土搅拌车、泵车、塔吊、施工电梯、施工平台等。
三、施工工艺1. 桥墩施工(1)基础开挖:采用人工挖掘机进行基础开挖,确保基础尺寸符合设计要求。
(2)基础浇筑:采用C30混凝土进行基础浇筑,确保基础强度满足设计要求。
(3)桥墩施工:采用模板施工,分节浇筑,确保桥墩垂直度和尺寸符合设计要求。
2. 主塔施工(1)基础施工:采用人工挖掘机进行基础开挖,确保基础尺寸符合设计要求。
(2)基础浇筑:采用C30混凝土进行基础浇筑,确保基础强度满足设计要求。
(3)塔柱施工:采用爬模施工,分节浇筑,确保塔柱垂直度和尺寸符合设计要求。
(4)横梁施工:采用支架施工,分节浇筑,确保横梁尺寸和强度符合设计要求。
3. 主梁施工(1)支架施工:采用满堂支架施工,确保支架强度、刚度和稳定性。
(2)模板施工:采用定型钢模板,确保模板尺寸和刚度满足设计要求。
(3)混凝土浇筑:采用泵车进行混凝土浇筑,确保混凝土密实度。
4. 斜拉索施工(1)锚具安装:采用机械安装,确保锚具安装精度。
(2)斜拉索张拉:采用液压张拉机进行张拉,确保张拉力符合设计要求。
(3)斜拉索防护:采用防腐涂料进行防护,确保斜拉索使用寿命。
四、施工进度1. 施工准备阶段:1个月2. 桥墩施工阶段:3个月3. 主塔施工阶段:5个月4. 主梁施工阶段:4个月5. 斜拉索施工阶段:1个月6. 验收阶段:1个月总计:15个月五、质量保证措施1. 严格遵循设计文件、施工规范和质量标准,确保工程质量。
2. 加强施工过程中的质量监控,确保施工质量。
3. 对施工人员进行专业培训,提高施工技能。
斜拉桥主梁施工方法
斜拉桥主梁施工方法
1. 斜拉桥主梁施工方法
一、斜拉桥简介
斜拉桥是一种桥梁结构形式,以悬臂结构的形式架设,利用斜拉索和自重拉应力,以无支点悬跨跨度较大的河流或者其他地形障碍物,是一种运用紧凑空间和节省建筑材料的新型桥梁结构。
二、斜拉桥主梁施工方法
1. 组装主梁:主梁采用抛拉索或圆钢结构形式,采用焊接、系索、悬吊、调整等组装方法组装成主梁,此外主梁的抗震性能也要组装稳定。
2.桥墩设置:在桥梁拱弧两侧,要满足桥墩的抗震要求,安装桥墩,根据设计图纸,定位桥墩的位置,确保不影响拱弧的完整性。
3.安装斜拉索:在桥墩上安装斜拉索,安装斜拉索时,要特别注意索具的安装,索具除了在施工技术要求的精度范围以外,还要经受主梁高低位移、拱弧及其位移的变形,所以安装时要特别注意。
4.安装碟簧:碟簧结构可以抵消主梁及其之间的拱弧及其位移,稳定主梁,使斜拉索受力均匀,维持拱弧的完整性。
5.安装栏杆:栏杆的结构在拱弧两端,拉索的拉力,会对两端的跨距造成不同程度的变形,影响主梁的抗震性能,所以在两端安装栏杆,支撑主梁的变形,是斜拉桥结构抗震的重要步骤。
6.安装导索:导索是在斜拉索的连接处安装,可以避免斜拉索的下垂、脱离,以及延长斜拉索的使用寿命。
(完整版)斜拉桥施工工法
斜拉桥施工工法一、主梁施工斜拉桥主梁施工常用方法(一)——支架法斜拉桥主梁施工方法与梁式桥基本相同,大体上可以分为顶推法、平转法、支架法和悬臂法等四种形式。
支架法和悬臂法是目前斜拉桥主梁施工的主要方法。
前者适用于城市立交或净高较低的岸跨主梁施工;后者适用于净高较大或河流上的大跨径斜拉桥主梁的施工。
[支架法]:有在支架上现浇、在临时支墩间设托架或劲性骨架现浇、在临时支墩上架设预制梁段等几种施工方法。
其优点是施工最简单方便,能确保结构满足设计线型,但仅适用于桥下净空低、搭设支架不影响桥下交通的情况。
我国 永和桥(主跨260m)是在临时支墩上拼装主梁的(见下图)。
支架法的施工步骤为:(1)在永久性桥墩和临时墩上架设主梁;(2)从已完成主梁的桥面撒谎能够安装塔柱;(3)安装拉索;(4)拆除临时墩,使荷载传至缆索体系。
(二)——悬臂浇筑法悬臂法一般是在支架上修建边跨,然后中跨采用悬臂施工的单悬臂法,也可以是对称平衡施工的自由悬臂法。
悬臂施工法一般分为悬臂拼装法和悬臂浇筑法。
[悬臂浇筑法]:是从塔柱两侧用挂蓝对称逐段就地浇筑混凝土。
我国大部分混凝土斜拉桥主梁都是采用悬臂浇筑法施工的。
斜拉桥主梁的悬臂施工与连续梁和连续刚构桥类似,不同的是如果能利用斜拉索,可以采用更轻型的挂蓝施工。
下图为(主跨426.7m)的悬臂浇筑和挂蓝施工照片。
随着我国交通基础设施建筑的高速发展,斜拉桥以其优美的造型,较大的跨越能力,良好的结构受力性能,抗震能力强及施工方法成熟等特点,在高等级公路和城市道路跨越江河的桥梁建设中占据了重要地位,得到了广泛应用。
悬臂浇筑法流程法流程(三)施工时要应注意的安全问题1、放索时所需场面大,应设标识牌及围栏,下料时应注意切割片高速飞转或破碎伤人。
2、斜拉索及配套产品均为易燃物,要注意防火,并按要求配置灭火器材。
3、挂索时所搭建的临时工作平台要牢固,平台设安全护拦及安全网,操作人员必须佩戴安全带及安全帽。
斜拉桥施工方案
斜拉桥施工方案斜拉桥施工方案一、施工准备工作1. 确定斜拉桥的位置和布局,进行现场勘测;2. 编制施工方案和施工组织设计;3. 采购施工所需的材料和设备;4. 组织施工队伍,进行岗前培训;5. 安装施工场地的临时设施,如施工棚、办公室和生活区等;6. 进行施工场地的平整和清理。
二、基础施工1. 进行桥台基础的挖掘和打桩;2. 浇筑桥台基础的混凝土;3. 对桥台基础进行检验和验收;4. 进行桥墩基础的挖掘和打桩;5. 浇筑桥墩基础的混凝土;6. 对桥墩基础进行检验和验收。
三、桥墩施工1. 搭建桥墩脚手架;2. 进行桥墩的模板搭设;3. 浇筑桥墩的混凝土;4. 进行桥墩的养护。
四、主梁制作和安装1. 制作主梁的模板和钢筋骨架;2. 浇筑主梁的混凝土;3. 去除主梁模板,进行主梁的养护;4. 将主梁运输到现场;5. 使用起重机将主梁吊装到桥墩上。
五、钢缆张拉和索塔施工1. 在主梁上预埋钢缆孔;2. 安装钢缆的张拉装置;3. 将钢缆穿过主梁和桥墩;4. 进行钢缆的张拉和调整;5. 安装索塔和索塔吊装装置;6. 进行索塔的吊装和安装。
六、桥面铺装和防护1. 进行桥面铺装层的施工;2. 进行桥面防水层和防腐层的施工;3. 进行桥面的防护栏安装;4. 进行桥面的标线和指示牌安装。
七、施工质量控制1. 按照设计要求进行施工,确保结构的安全性;2. 进行验收检测,确保施工质量符合标准;3. 定期进行施工进度和质量的检查和评估;4. 及时处理施工过程中的问题和难点。
八、施工安全措施1. 按照相关安全规定,制定施工安全措施和应急预案;2. 做好施工现场的安全警示和标识;3. 对施工人员进行安全教育和培训;4. 加强施工现场的巡查和监管,确保施工安全。
九、环境保护1. 按照环境保护法律法规要求,制定环境管理方案;2. 控制施工过程中的噪音、粉尘和废水排放;3. 合理利用施工材料和资源,减少环境影响;4. 对施工场地进行清理和恢复,保护生态环境。
高低塔斜拉桥施工方案
高低塔斜拉桥施工方案一、施工前准备施工图纸及资料准备:根据工程设计图纸和相关技术标准,编制详细的施工方案和作业指导书,确保每个施工人员都熟悉施工要求。
材料准备:根据施工进度计划,提前采购并储备足够的施工材料,包括钢筋、混凝土、斜拉索等。
设备准备:配置满足施工需求的起重机械、运输车辆、混凝土搅拌站等设备。
人员培训:对施工人员进行技术培训和安全教育,确保他们具备相应的专业技能和安全意识。
二、桥梁基础施工基础定位:按照设计图纸进行基础定位,确保基础位置准确。
基础开挖:根据基础尺寸进行开挖,确保基础底面平整。
基础钢筋绑扎:按照设计要求进行钢筋的绑扎和焊接,保证钢筋骨架的稳固性。
混凝土浇筑与养护:浇筑高质量的混凝土,并采取适当的养护措施,确保基础强度满足设计要求。
三、塔柱施工塔柱定位:根据设计图纸进行塔柱定位,确保塔柱位置准确。
钢筋骨架制作:按照设计要求制作钢筋骨架,保证骨架的稳定性和承载力。
模板搭设:搭设符合设计要求的模板,确保塔柱形状和尺寸准确。
混凝土浇筑与养护:浇筑高质量的混凝土,并采取适当的养护措施,确保塔柱强度满足设计要求。
四、斜拉索施工斜拉索材料检验:对斜拉索材料进行检验,确保其质量符合要求。
斜拉索安装:按照设计要求和施工顺序进行斜拉索的安装,确保斜拉索的张拉力和位置准确。
斜拉索防护:对斜拉索进行必要的防护处理,防止其受到腐蚀和损伤。
五、梁段施工梁段预制:按照设计要求进行梁段的预制工作,确保梁段尺寸和质量满足要求。
梁段运输与安装:采用适当的运输方式将梁段运至施工现场,并按照设计要求进行安装。
梁段连接:对梁段进行焊接或连接处理,确保梁段的连续性和稳定性。
六、施工监控与调整施工监测:在施工过程中对桥梁的位移、变形、应力等指标进行实时监测。
数据分析:对监测数据进行分析,判断桥梁施工状态是否满足设计要求。
调整措施:根据数据分析结果采取相应的调整措施,确保桥梁施工质量和安全。
七、安全防护措施施工现场安全警示:在施工现场设置明显的安全警示标志,提醒施工人员注意安全。
斜拉桥施工方案
斜拉桥施工方案1. 简介斜拉桥是一种特殊的桥梁结构,利用斜拉索将主梁悬挂与桥塔之间,其中斜拉索起到承载桥梁主槽载荷的作用。
本文将介绍斜拉桥的施工方案。
2. 施工流程斜拉桥的施工流程主要包括以下几个步骤:2.1 地基处理斜拉桥的地基处理非常重要,需要根据实际情况选择合适的地基处理方法。
2.2 安装桥塔和主梁首先要安装桥塔,并确保其牢固稳定。
然后安装主梁,通常采用分段预制的方式进行,每段主梁通过临时支撑连接在一起,待斜拉索安装完毕后再进行拆除。
2.3 安装斜拉索安装斜拉索是斜拉桥施工的关键步骤。
首先要确定合理的斜拉索布置方案,然后进行斜拉索的制作和安装。
斜拉索的制作包括钢缆拉制、腐蚀防护等工序。
2.4 桥面铺装和通车在安装斜拉索之后,可以开始进行桥面的铺装工作,通常采用沥青混凝土铺装。
待桥面铺装完毕后,进行相关的验收工作,确保桥梁的安全使用性能。
最后,可以进行桥梁的通车仪式,正式投入使用。
3. 施工注意事项斜拉桥的施工过程中需要注意以下几个方面:3.1 安全措施施工过程中要严格遵守相关的安全操作规程,包括施工人员佩戴安全帽、安全绳等个人防护装备,设置安全警示标志等。
3.2 质量控制施工过程中要进行严格的质量控制,包括斜拉索的拉制质量检验、桥梁主梁和桥塔的安装质量检验等。
同时,要定期进行检测和维护工作,确保桥梁的正常使用。
3.3 施工进度管理施工过程中要按照合理的工期计划进行施工,确保施工进度的控制。
同时,要随时根据施工实际情况进行调整和优化,提高施工效率。
4. 施工技术要点斜拉桥的施工还需要掌握以下技术要点:4.1 斜拉索张拉技术斜拉索的张拉是施工的关键步骤,需要掌握科学合理的张拉方法和参数,确保斜拉索的安全稳定。
4.2 桥塔和主梁的安装技术桥塔和主梁的安装需要使用吊车等机械设备,施工人员需要掌握相关的安装技术,确保桥塔和主梁的准确安装。
4.3 施工过程中的监测技术施工过程中需要进行桥梁的监测工作,包括位移监测、应力监测等。
斜拉桥施工方案范文
斜拉桥施工方案范文斜拉桥是一种特殊的桥梁结构,由主桥塔、主桥梁和斜拉索组成。
斜拉索通过张拉和锚固,使主梁受到斜向拉力的作用,同时承受着桥面的自重和交通荷载。
斜拉桥具有结构简洁、美观大方、抗震性能好等特点,因此在现代桥梁工程中得到广泛应用。
斜拉桥的施工方案需要结合具体的地理、气候和工程条件等因素进行综合考虑,以下是一个基本的斜拉桥施工方案:一、前期准备工作1.地勘工作:对桥梁需要架设的位置进行地质、地形、水文等勘测和评估工作,以确定桥梁的设计参数和施工方案。
2.设计方案确认:根据地勘工作的结果,确定斜拉桥的技术方案和建设设计方案,包括桥梁的设计参数、主梁和塔的尺寸和形状等。
3.临时交通组织:施工期间需要对周围道路、河流等交通组织进行调整和改变,以确保施工安全和交通顺畅。
二、主要施工工序1.桥台和桥墩施工:根据设计方案,先施工桥台和桥墩,用于支撑和固定整个桥梁结构。
2.主梁制造与安装:主梁是斜拉桥的关键部分,需要根据设计要求进行制作和安装。
主梁制作一般在厂区进行,然后通过水路或道路运输到施工现场进行安装。
3.斜拉索张拉:斜拉索是用于传递斜向张力的钢索,需要通过张拉设备进行张拉和调整。
斜拉索的张拉需要根据设计方案和张拉计划进行,以确保桥梁的正常使用和承载能力。
4.锚固施工:斜拉索需要通过锚固装置将张拉力传递到桥墩上,锚固施工需要精确控制和调整。
斜拉索的锚固应根据设计要求进行,以确保桥梁的稳定性和安全性。
5.桥面铺装:主梁和斜拉索完成安装和调整后,需要进行桥面的铺装工作,保证桥面的平整和耐久性。
三、后期工作1.验收和检测:斜拉桥竣工后需要进行验收和检测工作,以确认施工质量是否符合设计要求和使用要求。
2.维护和管理:斜拉桥在使用过程中需要进行定期的维护和管理工作,保证桥梁的正常使用和安全运行。
以上是一个基本的斜拉桥施工方案的概述,具体施工工序和技术要求需要根据具体的工程条件进行调整和补充。
斜拉桥的施工是一个复杂而精密的过程,需要高度的技术和工程经验,以确保施工质量和安全。
斜拉桥施工专项方案
一、工程概况本项目为某高速公路上的斜拉桥,主桥采用双塔双索面斜拉桥形式,主跨为180米,边跨为45米,桥面宽度为28米。
斜拉桥设计采用C50混凝土和Q345钢材,主梁采用预应力混凝土连续梁,桥塔采用H型钢混凝土结构。
施工工期为12个月。
二、施工组织与管理1. 施工组织机构(1)项目经理部:负责整个项目的施工组织、协调、指挥和监督。
(2)技术部:负责施工技术方案的编制、审核、实施和总结。
(3)质量保证部:负责施工过程中的质量控制,确保工程质量达到设计要求。
(4)安全环保部:负责施工过程中的安全管理和环保工作。
2. 施工管理措施(1)施工进度管理:制定详细的施工进度计划,确保各工序按计划进行。
(2)质量管理:严格执行国家有关质量标准,加强原材料、施工工艺和施工过程的控制。
(3)安全管理:加强施工现场安全管理,确保施工人员的人身安全和设备安全。
(4)环保管理:加强施工现场环保工作,减少对环境的影响。
三、施工技术方案1. 施工顺序(1)基础施工:先进行桥墩基础施工,包括桩基础、承台等。
(2)桥墩施工:在基础施工完成后,进行桥墩施工,包括墩身、墩帽等。
(3)主梁施工:在桥墩施工完成后,进行主梁施工,包括预应力张拉、混凝土浇筑等。
(4)桥塔施工:在主梁施工完成后,进行桥塔施工,包括塔柱、塔帽等。
(5)斜拉索施工:在桥塔施工完成后,进行斜拉索施工,包括斜拉索安装、锚具安装等。
(6)桥面系施工:在斜拉索施工完成后,进行桥面系施工,包括桥面铺装、伸缩缝安装等。
2. 施工工艺(1)基础施工:采用钻孔桩基础,施工过程中严格控制桩位、桩长、桩径等参数。
(2)桥墩施工:采用模板施工,确保墩身垂直度、墩帽尺寸等符合设计要求。
(3)主梁施工:采用预应力混凝土连续梁施工,严格控制张拉应力、混凝土浇筑质量等。
(4)桥塔施工:采用钢模板施工,确保塔柱垂直度、塔帽尺寸等符合设计要求。
(5)斜拉索施工:采用锚具安装、斜拉索安装等工艺,确保斜拉索安装质量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
斜拉桥主塔为“H”型,塔高55m,采用Φ1500钻孔桩基础,每个塔柱下部13根桩,桩长62m;主塔承台尺寸为1050cm×1375cm×450cm;塔柱为5200×300cm箱形断面,壁厚顺桥向90cm,横桥向60cm。主塔下横梁采用预应力钢筋混凝土,上横梁为钢管桁架。边墩立柱为200×200cm钢筋混凝土结构,下为Φ1200钻孔灌注桩,桩长为56m。
3.1.2 钻孔顺序及钻机就位
钻孔的顺序安排以能保证在中心距离5m以内的任何桩的混凝土浇筑完毕后24小时以上的时间间隔。主、边墩桩基的钻孔顺序安排分别参见图T3-2和图T3-3。
合理选择钻机位置、铺设枕木,以使钻机保持平稳和不沉陷。用缆风绳将钻机固定,防止倾倒。钻机就位后,钻机重滑轮、钻头的重心(或固定钻杆盘中心)、护筒中心点应处在同一垂直线上,钻头位置偏差不得大于允许值。
3.1.3 钻孔
桩基钻孔采用正循环法钻进。由于斜拉桥主跨桩基深62m,孔径1.5m,为保证钻孔质量,选用高级泥浆护壁。用水化较快,造浆能力强,粘度大的膨润土,放入泥浆搅拌机中造浆,同时加入羧甲基纤维素、煤碱剂、碱粉聚丙酰胺絮凝剂、加重剂等外加剂,来提高泥浆的胶体率、粘度和固壁能力,降低泥浆的失水率。以上各种外加剂的用量,先做试验确定,并在施工过程中,根据使用效果,进行调整。
石家庄市仓安路斜拉桥施工组织设计
1、工程概况
1.1斜拉桥概况
石家庄市仓安路斜拉桥位于石家庄市内,跨越京广电化铁路和铁路编组场。该桥主桥跨度55+125+55m,为双塔双索面PC斜拉桥式,采用塔墩固结、主梁连续全飘浮体系。主梁采用双主肋断面,梁高1.7m,肋宽2m,桥面宽28.9m,梁上索距6.3m,全桥斜拉索4×9对,共72根。
开孔时应先在孔内灌注泥浆,泥浆比重等根据土层情况而定。将泥浆调制至符合其各项指标方可开钻。采用换浆法排渣。在开孔及整个钻进过程中,应始终保持孔内水位高出地下水位1.5-2.0m,并低于护筒顶面0.3m,以防溢出。
开钻时应慢速钻进,待导向部位或钻头全部进入地层后,方可加速钻进。采用旋转式钻机钻孔均应采用减压钻进,即钻机的主吊钩始终要承受部分钻具的重力,而孔底承受的钻压不超过钻具重力之和(扣除浮力)的80%。
1.2主要工程数量
主 要 工 程 数 量 表表1-1
项目
单位
数量
备注
Φ1200桩基
延米
1792
Φ1500桩基
延米
2912
3224
主塔混凝土C50
方
2679
主塔预应力钢绞线
吨
50
主梁混凝土C50
方
4935
主梁环氧钢筋
吨
170
斜拉索钢绞线
吨
198斜拉索冷铸锚具套 Nhomakorabea144
边墩立柱混凝土
方
320
混凝土承台C30
3、主要工程项目施工方案及工艺
3.1 钻孔灌注桩基础施工
斜拉桥主塔处的地质情况为:土层初表面为杂填土,向下依次为黄土状粉粘土、黄土状粉土、中砂、粉质粘土、粉土、中砂、再向下为粗砂。根据该处地质情况,钻孔灌注桩拟采用旋转式钻机成孔、泥浆护壁,导管灌注水下混凝土的施工方案。施工工艺见图T3-1钻孔灌注桩施工工艺流程图。
为满足石家庄市环保要求,减少城市污染,泥浆池、沉淀池、循环池均采用5mm厚的钢板及角钢加工制成水箱形式,水箱尺寸:长5m×宽3m×高2米,沉淀池中的沉渣用汽车运到指定位置。
根据测设出的桩位,埋设孔口护筒。护筒中心竖直线应与桩中心重合,平面位置误差控制在50mm以内,保证护筒倾斜度不大于1%。钢护筒用5mm厚的钢板加工,其直径大于桩径20~40mm,高度每2~3m为一节,具体尺寸根据桩位处的土质情况而定。护筒顶部用50×50的角钢加固,预留注(排)浆孔。护筒埋设宜高出原地面30cm左右。
该桥主跨斜拉桥基础桩基分别为:主塔: 桩径φ1500mm,长度为62m,共4*13根;边墩: 桩径φ1200mm, 长度为56m,共4*5根。结合此处地质情况,拟选用5台循环钻机施工。
3.1.1 施工准备
搞好现场“四通一平”工作,人工将钻孔桩位置的原有路面挖除,备足合格的原材料。测量放出钻孔桩桩位,挖探坑,勘察桩位下方是否埋有管线,发现管线后,妥善处理,再开始桩基施工。
1.3.3高空作业多,防电要求高。
1.3.4地面交通繁忙,施工干扰大。仓安路交通较为繁忙,来往车辆川流不息,施工期间必须精心组织,合理布置,并对交通进行合理疏导。
1.4施工方案的制定与审核
斜拉桥设计单位:上海市政工程设计研究院
施工方案制定单位:湖南路桥建设集团公司-中铁十七局集团有限公司联营体
方案审核专家组:上海同济大学夏建国、洪国智(教授、斜拉桥专家)、石家庄铁道学院王道斌、吴力宁(教授、斜拉桥专家)、石家庄市项目办技术顾问张长生、刘容生(原市政设计研究院总工)
钻孔作业分班连续进行,施工中认真填写钻孔记录,交接班时应交待下一班应注意事项。经常对钻孔泥浆进行检测和试验,不符合要求时,应随时调整。应经常注意地层变化,在地层变化处捞取渣样,判明后记入记录表中并与地质剖面图核对。重要的钻孔,每次的渣样应编号保存,直至工程验收。
3.1.4 成孔检查
2、斜拉桥施工方案
斜拉桥桩基施工采用循环旋转钻孔,泥浆护壁,导管法灌注水下混凝土;主塔及边墩立柱采用翻模技术施工;下横梁采用军用梁及军用墩搭设支架现浇混凝土;上横梁则在工厂分节预制,运至工地拼装成整体,用塔吊提升至安装位置后,与塔柱上的予埋管件焊接;主梁的两边墩处的6.65m段和边跨在支架上浇筑;主梁0号段在托架上浇筑;1-7号(主跨)段采用短平台、复合型牵索挂蓝悬臂浇筑法施工,每段浇筑6.3m,待7号段和7′号段浇筑完成后,先在支架上进行边跨段的合龙,再悬浇8、9号段,最后利用挂蓝完成主跨合拢段的浇筑;斜拉索由塔吊、千斤顶等进行安装。
方
3684
1.3工程特点
1.3.1地下管线繁多。斜拉桥主塔及边墩下分布自来水管道、雨水管道、电信电缆等各种管道,施工期间必须对地下管线进行勘探、搬迁或保护,增大了工作量。
1.3.2施工难度大。斜拉桥主跨跨越电气化京广铁路和铁路编组场,且主塔的位置靠近既有铁路的地道桥,为保证铁路正常的运营,需对铁路地道桥基础进行加固处理,施工难度很大。
