经颅多普勒超声(TCD)原理和基本参数
TCD经颅多普勒超声的临床知识
TCD检测的常规参数：
检测深度（depth): 体表与血管腔内取样容
积之间的距离
血流方向：红细胞朝向探头的运动所获得的
血流频谱确定为正向；背向探头的运动为负向， 位于基线的下方。
血流方向的改变，往往提示颅内或颅外动脉病 变的存在。
TCD能为我们提供那些信息？
颅内血管狭窄的TCD诊断标准
轻度狭窄：狭窄率20－30％
Vm 90-120cm/s，或双侧流速不对称大 于30％
Vp 120-150cm/s(>60岁)；140－ 170cm/s (<60岁)
频谱大致正常
颅内血管狭窄的TCD诊断标准
中度狭窄：狭窄率50－69％
Vm 120－150cm/s 狭窄远端流速稍减低 频谱异常：频谱紊乱，频窗消失，可见涡流
VA .滑车上动脉)；四肢血管 16-20MHz高频微小型连续波探头：主要用于
外科手术中直视血管的血流参数的检测
Ultrasound Probes
2MHz monitoring probe 2MHz handheld probe 4MHz handheld probe 8MHz handheld probe
短时程：持续时间2－100ms 相对强度增强：大于背景血流信号3db或以上 单方向：在可以显示双相的TCD机上以单方
向出现在频谱中 尖锐的噼啪声
TCD 应用于神经介入
•介入治疗前的血流储备评价：如自动调节功能、血 管舒缩反应性等 •术中的微栓子监测及血流动力学监护 •支架术后的随访观察
术后血管痉挛的监测，预防术后高灌注并发症。 术后长期的血流动力学监测
TCD的优势
无创 简便 良好的可重复性 可以连续动态监测
经颅多普勒-TCD(transcranial Dopple)
经颅多普勒超声（transcranial Doppler, TCD）定义：经颅多普勒（Transcranial Doppler TCD）是用超声多普勒效应来检测颅内脑底主要动脉的血流动力学及血流生理参数的一项无创性的脑血管疾病检查方法，主要以血流速度的高低来评定血流状况，由于大脑动脉在同等情况下脑血管的内径相对来说几乎固定不变，根据脑血流速度的降低或增高就可以推测局部脑血流量的相应改变。
TCD作为一种无创伤性检查手段，现已广泛应用于各种血管性疾病的检查，用来检查精神疾病患者脑血流改变的研究文献较多。
原理：TCD的基本原理是利用多普勒效应，通过超声波探查血流情况。
多普勒效应是一种物理效应，即相对运动的物体对波的频率有影响，我们利用的超声波探头是静止的，它发射的超声波至脑血管，遇到流动着的红细胞后，反射回接收器，受多普勒效应的影响，反射回的超声波频率，可以计算出血流的速度。
通过血流速度、脉冲指数及高频信号和频谱图波形，来反应脑血管的血流情况。
即应用了超声波特性、多普勒效应、快速傅里叶变换等原理。
应用范围临床应用（1）诊断颅内血管阻塞病。
（2）诊断颅外血管阻塞病变（特别对慢性ICA阻塞）合并颈总动脉压迫试验，以了解侧支循环是否良好。
（3）评价颅外血管病（ICA狭窄、阻塞、锁骨下动脉盗血）对颅内血流速度的影响。
（4）诊断与追踪探测颈内动脉夹层动脉瘤。
（5）探测与鉴定静脉畸形（AVM）的供血动脉。
（6）评价WILLIS环侧支循环能力：颈动脉内膜切除手术前，预测夹闭作用。
任何一种血管阻塞前后的探测。
（7）诊断颅内其他血管病：颅底异常血管网症。
动脉瘤。
血管性痴呆。
颈动脉海绵窦瘘。
低血流量脑梗塞。
（8）间歇监测与追踪研究：蛛网膜下腔出血后的血管痉挛。
偏头痛的血管痉挛及（或）过度灌注。
急性卒中。
颅内血管阻塞后自发性或治疗后再通。
颅内血管阻塞后抗凝治疗过程中的血流改变。
血液粘稠度的变化。
（9）连续监测。
（10）探测颅内压增高；（11）评判脑死亡；指标（1）血流速度：血流速度反映脑动脉管腔大小及血流量。
第二章 经颅多普勒超声原理和参数
第二章经颅多普勒超声原理和参数TCD原理中主要包括超声波特性、多普勒效应、快速傅里叶转换和脉冲波多普勒，了解略显枯燥乏味原理的目的是为了能更好地理解我们将要学习的东西。
在TCD操作和频谱分析中涉及到诸多参数，作者把这些参数分成两部分介绍，一部分参数是在频谱分析中占据非常重要地位的，即参与频谱分析参数，包括：检测深度、血流方向、血流速度、搏动指数和频谱形态等。
另一部分是在检查过程可以并需要调整的，这些参数包括深度、包络线、增益、基线、纵坐标血流速度刻度尺的比例、取样容积、屏幕扫描速度、发射超声的功率等。
本篇内容中包含了上述参数的产生原理、临床意义或调节方法。
第一节经颅多普勒超声原理一、超声波的特性经颅多普勒超声和B超一样应用物理原理为基础，以发生声波的装置为能源的一种Doppler检查方法。
通常我们人耳所能够听到的声波范围为40～15000Hz，超过这一范围以上的声波称超声波。
由于超声波具有良好的穿透能力，超声速在同一种均匀的媒体中传播没有方向性变化，在遇到不同媒体表面时超声束会发生部分反射，其余部分继续传播，在媒体表面不规则，并且障碍物直径小于入射波的波长时，则超声束会发生散射现象，接收探头能在任何角度接收到散射波。
血流中主要是大量的红细胞，红细胞直径与超声波波长相比很小，超声波遇到红细胞后将产生散射，因此，红细胞被看作散射体，反射回来的散射波是多普勒频移信号的主要组成部分。
自从1880年发现“压电效应”以来，这一现象已得到广泛应用。
压电效应是指当提供一个电压时材料的形状或厚度会发生变化的现象，这种材料称压电材料。
石英晶体或某一种特定陶瓷这些特殊压电材料在提供的电压发生变化时，由于材料厚度的变化产生机械振动，这种振动形成的能量波--声波会沿着一定方向传播，这样电能变成了声能。
声能的频率与材料的类型及厚度密不可分。
当这种材料受到声波能的作用时，其又可将声能转换为电能，根据这种特性，用它做成超声波的发生及接收装置，也就是超声探头部分。
经颅多普勒TCD讲解课件
目录
• TCD检查技术概述 • TCD检查技术细节 • TCD检查结果解读 • TCD检查的临床应用 • TCD检查的适应症与禁忌症 • TCD检查的临床案例分析 • TCD检查技术的未来发展与展望
TCD检查技术概述
TCD检查的基本原理
TCD是一种无创的脑血管检查技 术，通过高频超声波检测颅内的
TCD检查技术的未来发 展与展望
TCD检查技术的改进与创新
图像质量改善
利用高分辨率的超声波技术和更 先进的信号处理技术，提高TCD 图像的清晰度和分辨率，从而更
准确地识别血管病变。
操作简便化
研发更智能、更自动化的TCD检 查设备，减少操作难度，以便非
专业人员也险
对于高血压、糖尿病等慢性疾病患者， TCD可以预测脑血管疾病的风险，提前采 取预防措施。
TCD检查的临床应用
脑血管疾病筛查
01
02
03
血管狭窄
TCD可检测颈动脉、椎动 脉等血管的狭窄或阻塞， 为脑卒中的预防提供参考。
动脉瘤检测
对于疑似颅内动脉瘤的患 者，TCD可检测到血流动 力学的改变，有助于辅助 诊断。
血流情况。
TCD主要测量血流速度、血流方 向、血流性质（层流/湍流/漩涡）
以及血管的狭窄程度等信息。
TCD检查可反映脑血管的功能状 态，帮助医生判断脑血管疾病以
及评估治疗效果。
TCD检查的临床应用
01
02
03
04
TCD可用于检测颅内动脉狭窄、 闭塞、痉挛等血管病变。
TCD可评估脑梗死的预后，预 测脑血管事件的风险。
头、导线等。
患者准备
告知患者检查前的注意事项， 如保持安静、避免紧张等。
经颅多普勒-TCD（transcranialDopple）

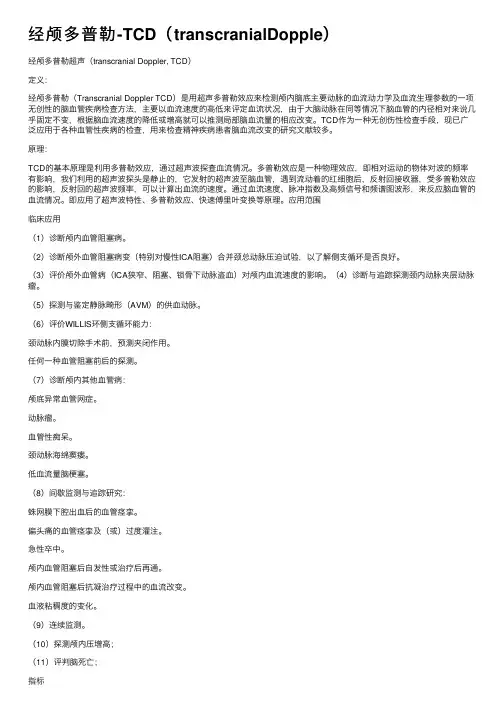

经颅多普勒-TCD（transcranialDopple）经颅多普勒超声（transcranial Doppler, TCD）定义：经颅多普勒（Transcranial Doppler TCD）是⽤超声多普勒效应来检测颅内脑底主要动脉的⾎流动⼒学及⾎流⽣理参数的⼀项⽆创性的脑⾎管疾病检查⽅法，主要以⾎流速度的⾼低来评定⾎流状况，由于⼤脑动脉在同等情况下脑⾎管的内径相对来说⼏乎固定不变，根据脑⾎流速度的降低或增⾼就可以推测局部脑⾎流量的相应改变。
TCD作为⼀种⽆创伤性检查⼿段，现已⼴泛应⽤于各种⾎管性疾病的检查，⽤来检查精神疾病患者脑⾎流改变的研究⽂献较多。
原理：TCD的基本原理是利⽤多普勒效应，通过超声波探查⾎流情况。
多普勒效应是⼀种物理效应，即相对运动的物体对波的频率有影响，我们利⽤的超声波探头是静⽌的，它发射的超声波⾄脑⾎管，遇到流动着的红细胞后，反射回接收器，受多普勒效应的影响，反射回的超声波频率，可以计算出⾎流的速度。
通过⾎流速度、脉冲指数及⾼频信号和频谱图波形，来反应脑⾎管的⾎流情况。
即应⽤了超声波特性、多普勒效应、快速傅⾥叶变换等原理。
应⽤范围临床应⽤（1）诊断颅内⾎管阻塞病。
（2）诊断颅外⾎管阻塞病变（特别对慢性ICA阻塞）合并颈总动脉压迫试验，以了解侧⽀循环是否良好。
（3）评价颅外⾎管病（ICA狭窄、阻塞、锁⾻下动脉盗⾎）对颅内⾎流速度的影响。
（4）诊断与追踪探测颈内动脉夹层动脉瘤。
（5）探测与鉴定静脉畸形（AVM）的供⾎动脉。
（6）评价WILLIS环侧⽀循环能⼒：颈动脉内膜切除⼿术前，预测夹闭作⽤。
任何⼀种⾎管阻塞前后的探测。
（7）诊断颅内其他⾎管病：颅底异常⾎管⽹症。
动脉瘤。
⾎管性痴呆。
颈动脉海绵窦瘘。
低⾎流量脑梗塞。
（8）间歇监测与追踪研究：蛛⽹膜下腔出⾎后的⾎管痉挛。
偏头痛的⾎管痉挛及（或）过度灌注。
急性卒中。
颅内⾎管阻塞后⾃发性或治疗后再通。
颅内⾎管阻塞后抗凝治疗过程中的⾎流改变。
经颅多普勒(TCD)讲解
1
2
异常经颅多普勒频谱图的
诊断标准
异常TCD表现主要有9种：
02
常用的有颞、枕和眶窗
01
中青年在前、中窗便可获得良好的多普勒超声信号，老年人往往移行到中、后窗。在颞窗可检测MCA（大脑中动脉）、ICA（颈内动脉末端）、ACA（大脑前动脉）和PCA（大脑后动脉）。
返回
眼窗：通过视神经孔使超声束进入颅内。可测：
01
颈内动脉虹吸段
02
颈内动脉床突段
03
大脑后动脉和后交通动脉
血流方向
血流方向 血流方向是指被检测到的血管血流相对于探头的方向。血流方向是识别正常颅内血管和病理性异常通道的重要参数。病理状态下，当一侧大血管出现严重狭窄和闭塞后，某些相邻血管血流方向会发生改变，根据血流方向改变可以识别病理通道的出现。
包括硬化、颈椎病、颈肩部肌肉的劳损及无菌性炎症。
BA、VA Vs↓
PI、RI、S/D可正常或↑
ICA、MCA、ACA可正常
脑动脉硬化频谱
椎基底动脉供血不足
椎基底动脉缺血性疾病
患侧椎动脉血流速度↓↓，或患侧VA血流方向逆转。
如SCA完全阻塞时，则SCA完全探测不到信号。
ICA颅内段或锁骨上探测SCA时间有较高的血流速度，显示ICA颅内段或SCA存在狭窄。
锁骨下动脉盗血
血管痉挛；
动脉硬化性改变；
脑血管狭窄；
脑内小动脉瘤。
原因：
高血压
高血压
01
收缩期血流速度↑：脑血管痉挛为主，往往对称，单侧少见，以ACA、MCA、多见，VA、BA少见。
02
收缩期血流速度↓：脑供血不足为主，多支血管为主，MCA、ICA多见，ACA少见。
TCD、TCCD原理及各参数意义30
超声的原理、参数，TCD 动脉识别邢英琦吉林大学白求恩第一医院神经内科-头颈部血管超声中心•TCD 的主要原理•TCD 的主要参数•动脉识别•压颈实验•正常人TCD 特点主要内容目前头颈部血管超声类型•TCD ：经颅多普勒超声（transcranial doppler ）利用多普勒原理检测颅内外动脉血流频谱•TCCD ：经颅彩色多普勒超声（transcranial color doppler ），也有的简称TCCS 、TCI•CDFI ：彩色多普勒超声、双功能彩色多普勒超声超声探测的原理F2: 接收超声的频率F1: 发射超声的频率1843年，奥地利科学家Doppler 发现：当声源与接收器存在相对运动时,声波的频率会发生改变，称之为多普勒效应V=V R xCOSθ，COS 0 °, COS 30 °,COS 45°,COS 60 °, COS 90 °1, 0.866, 0.707, 0.5, 01982年，挪威科学家Aaslid 根据多普勒效应原理与EME 公司一起研发了第一台经颅多谱勒仪TCD 需要什么探头，还有什么设备？因为涉及校正角的问题，所以有时需要注意改变探头的角度，以期找到最快的血流信号Ultrasound Probes2MHz monitoring probe 2MHz handheld probe4MHz handheld probe 8MHz handheld probe16 MHz probesTCD 的探头和头架监护探头检测颅内血管颅外血管外科手术直视下的血管Spencer Transcranial Doppler Fixation System脉冲波和连续波是什么，有什么区别？发射超声波频谱类型CW（continuous wave ）：测定声束全途径中所有血流信息，可测定甚高流速，不受深度限制PW（pusle wave）：测定某一小区域的血流，所以有深度，因为Vmaxx D max<C2/8f0tgθ限制，所以最大流速受限TCD的报告单怎样阅读（主要参数是什么）？TCD报告单的阅读血管探窗深度depth 峰值Vs均值Vm舒张期流速Vd搏动指数PI方向频谱形态LMCA RMCA颞LACA RACA颞LPCA RPCA颞LCSRCS眶LVARVA枕BA枕深度探头血管连续波(CW)没有深度脉冲波（PW）可调节深度检测深度（depth）检测深度：探头至检测部位的距离L ACA-A1 (60-70 mm)L TICA (60-70 mm)L MCA (30-60 mm)R ACA (80-90 mm)R MCA (90-100 mm)左侧右侧2MHz 搏动指数(PI) =(Vs-Vd)/Vm PI ↑:远端血管阻力增高PI ↓:远端血管阻力降低一个心动周期VdVs: 收缩期血流速度Vd: 舒张期血流速度搏动指数（PI）•（峰值流速-舒张期流速）/平均流速•反应血管的顺应性、弹性、远段血管床的阻力•正常值0.65-1.10血流方向正向值: f2>f1负向值: f2<f1f1f2该图标指示的是基线上方血流与探头之间的关系血流方向在识别颅内血管中的作用血流方向在判断病理性侧支循环开放时的作用正常情况R ACAL ACA-反向L MCA血流方向在判断病理性侧支循环开放时的作用TCD频窗的形成正常层流狭窄局部涡流斑块一幅正常的频谱正常的TCD有哪些特点？小舟图正常TCD频谱特点（流速、方向、频谱形态、同名动脉比较、同侧血流次序）MCA和PCA都是朝向探头的，如何鉴别探测的是哪一个血管？•颈总动脉压迫试验RCCA compress•对光试验•颞浅动脉和面动脉压迫试验TCD/TCCD•TCD：经颅多普勒超声（transcranial doppler）利用多普勒原理检测颅内外动脉血流频谱•TCCS：经颅彩色超声（transcranial color-codedsonography ）也有的简称TCCD、TCITCD不如TCCS?后者可以替代前者吗？TCD和TCCD的对比-机器和探头TCD的优势和不足优势：1 机器价格便宜2 方便床头检查3 需要声窗小4 长程监测探头和头架（微栓子监测、体位TCD、血管储备、发泡实验、功能TCD）5 识别实时脱落的栓子不足：无B-Mode、彩色多普勒定位欠准确依赖操作者技术TCCD 的优势和不足优势：不仅有频谱，而且可以显示实时的二维、彩色图像（确诊狭窄的部位、动静脉畸形、解剖结构的改变）不足：机器价格贵、不方便床旁检查需要声窗大没有长程监测的探头和头架没有栓子监测功能颞窗枕窗。
经颅多普勒超声(TCD)常规检查及临床应用
经颅多普勒超声（TCD）常规检查 及临床应用
一、TCD的基本原理 利用超声波的多普勒效应，采用低频脉冲式（2MHz PW）超声探头，穿透颅骨检测脑底大血管的血流动力学 状况，采用连续式超声探头检测颈部或四肢动脉。 二、脑血管应用解剖 1、颈内动脉系统 供应脑部的主要分支有：大脑前
动脉、大脑中动脉、脉络丛前动脉、后交通动脉。 2、椎—基底动脉系 小脑后下动脉、两侧椎动脉汇合 基底动脉、大脑后动脉。
经颅多普勒超声经颅多普勒超声tcdtcd常规检查常规检查及临床应用及临床应用一tcdtcd的基本原理的基本原理利用超声波的多普勒效应采用低频脉冲式利用超声波的多普勒效应ห้องสมุดไป่ตู้用低频脉冲式2mhz2mhzpwpw超声探头穿透颅骨检测脑底大血管的血流动力学超声探头穿透颅骨检测脑底大血管的血流动力学状况采用连续式超声探头检测颈部或四肢动脉
3、大脑动脉环（WILLIS 环）：又称脑底动脉环，是为保障 脑血液供应平衡和有利于建立侧支循环而由双侧大脑前 动脉A1段、前交通动脉、双侧颈内动脉和后交通动脉及 大脑后动脉和基底动脉所形成的环状动脉结构。
三、颅外段血管检测包括：CCA、ECA、EICA 颅内段血管检测包括：MCA、TICA、ACA、PCA、VA、BA 四、TCD超声窗：眶窗、颞窗、枕窗 眶窗可探查：眼动脉、颈内动脉虹吸段 颞窗可探查：MCA、TICA、ACA、PCA 枕窗可探查：VA、BA
d、低阻力图形：PI值明显减低、见于动静脉畸形。 5、血流频谱分析 a、层流频谱 血液处层流状态下，在血管侧血细胞少，流速慢反射能 量少，所以在频谱中下部信号强度低。此低强度信号区 在收缩区面积较大，类三角形，称为“频窗”。 b、湍流频谱 高低不同声强信号极不均匀的弥散分布在整个频谱 中，频窗消失。 c、涡流频谱 对称分布在基线两侧的簇状高声强信号，音质粗糙。 d、乐音性杂音频谱 多条平行的线状波形，同时可闻及特殊高调的音频号 6、音频信号：正常音频、噪音性杂音、乐音性杂音
经颅多普勒超声(TCD)原理和基本参数
• 三 脑血管痉挛 脑血管 痉挛最常见的原因是蛛网膜 下腔出血（发生率70－ 80%），亦可见于重度颅脑 损伤后（发生率55%）。脑 血管痉挛的高流速是可逆的， 药物治疗后往往恢复正常。
• 四 动静脑畸形
• 五 侧支循环代偿血流 一支 或数支动脉血流速度异常增高， 特别是ACA和PCA的血流速度 增高时，应考虑侧支循环代偿 的可能。如图
返回
返回
返回
返回
返回
返回
返回
返回
返回
返回
பைடு நூலகம் 返回
返回
返回
下一图
返回
返回
返回
下一图
返回
下一图
返回
下一图
下一图
返回
• 四 同一血管主干上，由于分 支分流，流速逐渐减低，不应 有节段性显著流速增减。
• 五 血流音频信号正常 正常 的脑动脉血流音频信号的音调 平滑柔和，呈微风样。不应闻 及乐音性杂音或噪音性杂音
• 六 血流方向正常 正常脑底动 脉内的血流沿一定的径路流动， 当血流方向朝向探头时呈正向频 移，血流方向背离探头时呈负向 频移。血流方向的改变明确提示 侧支循环已经建立或出现盗血现 象。
• 三 基底动脉或椎动脉血流 方向逆转 正常情况下，BA 和VA的血流方向均背离探头， 呈负向频移。如果BA远端闭 塞，可出现盗血现象，BA血
流方向逆转。若存在锁骨下 盗血，同侧的VA血流方向逆 转。
血流音频信号异常
• 音频信号异常分为两类， 即乐音性杂音和噪音性杂 音
• 一 乐音性杂音 乐音性杂音 系由周期性涡旋所形成，当 血流速增快，血流处于一种 层流和湍流之间的瞬间状态 时，高流速的血流撞击血管 壁使之振动，产生杂音。临 床上乐音性杂音多见于血管 狭窄、痉挛和动静脉畸形。
经颅多普勒超声
颅内血管检测方法
3）枕窗：位于枕外隆凸下2－3CM，项中线左右 旁开 2CM 区域内。在枕窗超声束经枕大孔可检 测到VA（椎动脉）、BA（基底动脉），有时可 检测到PICA（小脑后下动脉）。 取样深度45～65 mm 受检者尽量使其头颈前屈，以便暴露枕大孔利 于超声束穿颅进行检测
STr A
大脑中动脉(MCA)
后窗（PW） 耳翼前面。
通过颞窗可探得MCA,ACA,PCA和后交通动脉。
颅内血管检测方法
2）眼窗：取样深度45～65 mm
眶前后窗 超声束经眶上裂可检测到OA（眼动脉），CS（颅内 动脉虹吸部）、PCOA（后交通动脉）和PCA（大脑 后动脉）
眶斜窗
超声束经视神经可检测到对侧ACA（大脑前动脉） 及ACOA（前交通动脉）。
经颅多普勒的发展史
1842年奥地利学者多普勒首先发现多普勒效应 1918年法国物理学家朗之万发现超声波 1965年Miyazaki和Kate测定颈部血管的血流速度 1966年拉什莫尔等建立脉冲多普勒仪,可定位所测血管 1982年挪威人Aaslid通过脉冲低频超声+适当颅窗,建立 了经颅多普勒(Trancraninal Doppler Ultrasound,TCD),目前已发展到第四代,可进行微栓 子监测 1989年开始国内引进
正常TCD频谱图像
异常TCD频谱图像
高 阻 波 形 （ 外 周 血 管 频 谱 图 像 ） ： 低 舒 张 末期流速→0。PI↑、RI↑、S/D↑
意义：脑动脉硬化。
弥散型波形：频窗消失，包络线紊乱不规则，整 个频谱弥散状。
意义：轻-中度血管狭窄及动静脉畸形。
涡 流 ： 正 常 频 谱 的 反 向 出 现 高 强 度 的 信 号 ， 一般均在收缩期出现。
经颅多普勒(TCD)讲解
TCD频谱信号的强度用颜色表示， 信号从弱到强的颜色变化为蓝色－ 黄色－红色。因此，红细胞多的地 方信号强呈红色。红细胞数少信号 弱的地方呈现蓝色。正常情况下血 液在血管内流动呈规律的层流状态。 血管出现严重狭窄时：1）狭窄部位 血流速度增快但处于高流速红细胞 数量减少，呈现频谱紊乱的湍流状 态；
S/D↑ 见于脑动脉硬化
从公式中可以看出，搏动指数主 要受收缩和舒张期血流速度差的 影响。病理情况下，低阻力频谱 可见于动静脉畸形供血动脉和大 动脉严重狭窄或闭塞后远端血管， 而高阻力频谱则常见于如颅内压 增高和大动脉严重狭窄或闭塞的 近端血管。如图
返回
搏动指数 (PI) =(Vp-Vd)/Vm
PI=2.5 (高阻力频谱) PI >1.1
正常 ECA
正常 ICA
PI=0.9 (低阻力频谱)
PI < 1.1 所有颅内动脉和 ICA
血流频谱形态 血流频谱的形态
反映血流在血管内流动的状态。 TCD频谱上的纵坐标是血流速度， 频谱周边（包络线）代表的是在
该心动周期某一时刻最快血流速
度，基线则代表血流速度为零。 TCD频谱内的每一点的颜色则代 表在该心动周期内某一时刻处于 该血流速度红细胞的数量。
治疗：常规降压，脑血管扩张剂，增加脑血 流量，并应用改善大脑细胞、改善脑动脉 硬化的药物，以达预防脑血管意外，预防 高血压脑病的发生。
高血压
4.TCD尚可对高血压病引起的脑 血流循环障碍的治疗进行疗效 观察，以便合理选择药物，治 疗由于高血压引起脑血流循环 障碍而产生的各种脑部神经系 统症状。
中青年在前、中窗便可获得良
好的多普勒超声信号，老年人
往往移行到中、后窗。在颞窗 可检测MCA（大脑中动脉）、 ICA（颈内动脉末端）、ACA （大脑前动脉）和PCA（大脑 后动脉）。Biblioteka 返回颅内血管检测方法
经颅多普勒超声TCDppt课件
