雷达原理大作业单脉冲自动测角的原理及应用学院：电子工程学院作者：2016年5月21日单脉冲自动测角的原理及应用一．摘要单脉冲测角法是属于振幅法测角中的等信号法中的一种，其测角精度高，抗干扰能力强，在现实中得到了广泛的应用。
而其中对于接收支路要求不太严格的双平面振幅和差式单脉冲雷达，更是备受青睐。
本文首先讲述了单平面振幅和差式单脉冲雷达自动测角的原理，再简述了双平面振幅和差式单脉冲雷达自动测角的结构框图，接着简述了本文仿真所用的一些原理和公式推导，包括天线方向图函数及其导数的推导，最后做了基于高斯形天线方向图函数的单脉冲自动测角，基于辛克函数形天线方向图函数的单脉冲自动测角，和基于高斯形天线方向图函数的双平面单脉冲自动测角。
源代码在附录里。
二．重要的符号说明三．单平面振幅和差式单脉冲自动测角原理单脉冲测角法是属于振幅法测角中的等信号法中的一种。
在单平面内，两个相同的波束部分重叠，交叠方向即为等信号轴的方向。
将这两个波束接收到的回波信号进行比较就可以在一定范围内，一定精度要求下测到目标的所在角度。
因为两个波束同时接到回波，故单脉冲测角获得目标角误差信息的时间可以很短，理论上只要分析一个回波脉冲即可，所以称之为“单脉冲”。
因取出角误差的具体方式不同，单脉冲雷达种类很多，其中应用最广的是振幅和差式单脉冲雷达，其基本原理说明如下：1.角误差信号雷达天线在一个平面内有两个重叠的部分，如下图1所示：图1.振幅和差式单脉冲雷达波束图(a)两馈源形成的波束 (b)和波束 (c)差波束振幅和差式单脉冲雷达取得角误差信号基本方法是将这两个波束同时收到的信号进行和差处理，分别得到和信号和差信号。
其中差信号即为该角平面内角误差信号。
若目标处在天线轴方向（等信号轴），误差角0ε=，则两波束收到的回波信号振幅相同，差信号等于0。
目标偏离等信号轴而有一个误差角ε时，差信号输出振幅与ε成正比而其符号则由偏离方向决定。
2.和差比较器这里主要使用双T 插头，示意图如下图2（a ）所示。
单脉冲雷达角度跟踪原理
单脉冲雷达角度跟踪原理引言单脉冲雷达是一种精密跟踪雷达。
它有较高的测角精度、分辨率和数据率，但设备比较复杂。
单脉冲雷达早在60年代就已广泛应用。
美国、英国、法国和日本等国军队大量装备单脉冲雷达，主要用于目标识别、靶场精密跟踪测量、弹道导弹预警和跟踪、导弹再入弹道测量、火箭和卫星跟踪、武器火力控制、炮位侦察、地形跟随、导航、地图测绘等；在民用上主要用于中交通管制。
目前使用的单脉冲雷达基本上都实现了模块化、系列化和通用化，具有多目标跟踪、动目标显示、故障自检、维修方便等特点。
中国的跟踪雷达技术的发展大体上分为两个阶段。
在50年代仿制圆锥扫描体制的炮瞄雷达、机载截击雷达等；50年代末期开始单脉冲技术的研究。
1960～1961年间研制出第一个微波复合比较器，对单脉冲天线的实现起了推动作用。
1963年研制成功第一部单脉冲体制试验雷达，随后陆续研制出各种用途的单脉冲跟踪雷达。
一、单脉冲雷达分类根据从回波中获取角信息的方式(测角法)不同，单脉冲雷达可分为振幅法(比幅)、相位法(比相)和综合法(振幅相位)3种。
这3种测角法又可用3种角度鉴别器(振幅式、相位式、和差式)中的任何一种来获得目标的角度信息，因此综合起来有9种形式的单脉冲雷达系统，其中以振幅和差式单脉冲雷达系统用的最多。
通常分为有振幅比较单脉冲雷达和相位比较单脉冲雷达两大类。
二、工作原理单脉冲雷达每发射一个脉冲，天线能同时形成若干个波束，将各波束回波信号的振幅和相位进行比较，当目标位于天线轴线上时，各波束回波信号的振幅和相位相等，信号差为零；当目标不在天线轴线上时，各波束回波信号的振幅和相位不等，产生信号差，驱动天线转向目标直至天线轴线对准目标，这样便可测出目标的高低角和方位角，从各波束接收的信号之和，可测出目标的距离，从而实现对目标的测量和跟踪。
它具有圆锥扫描雷达所没有的优点：获得角误差信息的时间短(以微秒计算)；不受回波振幅起伏变化的影响；测角精度高；测角支路抗幅度调制干扰(如回答式倒相干扰)的能力强。
雷达的原理及应用
雷达的原理及应用雷达是一种常用的无线电技术，通过发送射频信号并接收其反射回来的信号，来探测和测量目标物体的位置、速度和其他特征。
雷达的原理主要基于射频信号的传播速度和反射原理。
雷达的工作原理基于以下几个步骤：首先，雷达发射器会向目标物体发送一个短脉冲射频信号。
然后，射频信号会在目标物体上反射，并一部分返回到雷达接收器上。
接收器会通过分析接收到的信号的时间延迟、频率和相位等信息，来计算出目标物体与雷达的距离、速度等特征。
根据接收到的信号强度，雷达还可以判断目标物体的大小和形状等特性。
雷达有广泛的应用领域，下面是一些常见的应用：1.天气预报：气象雷达可以引用雷达原理来探测降水，监测降雨的位置、强度和移动速度。
这对于预测天气变化、洪水预警和农业灌溉等方面都非常重要。
2.航空导航：雷达在航空领域中应用广泛，如飞行器导航和着陆辅助。
它可以帮助飞行员确定飞行器与地面、其他飞行器和障碍物之间的距离，以提供航行和防撞警告。
3.军事应用：雷达在军事领域中被广泛应用于目标侦察、导弹导航和火控系统。
它可以在夜间或恶劣天气条件下探测敌方飞机、船只和地面目标，为军事行动提供重要的情报和战术支持。
4.交通监测：雷达可用于交通监测和管理，如交通流量控制和车辆速度监测。
通过确定车辆之间的间距和速度，雷达可以帮助监测交通流量，减少拥堵和交通事故的发生。
5.障碍物检测：雷达可以用于检测静止或移动的障碍物，如建筑物、山脉、冰山等。
它在船舶、无人机和汽车等的自动导航和避障系统中扮演着重要角色。
总结来说，雷达的原理是利用射频信号的传播和反射来测量目标物体的位置、速度和其他特征。
它的应用广泛，在气象、航空、军事、交通、导航和避障等领域都发挥着重要作用。

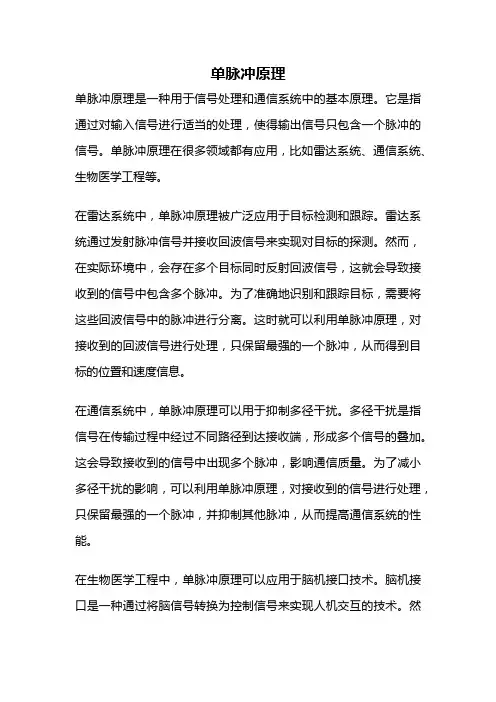

单脉冲原理
单脉冲原理单脉冲原理是一种用于信号处理和通信系统中的基本原理。
它是指通过对输入信号进行适当的处理，使得输出信号只包含一个脉冲的信号。
单脉冲原理在很多领域都有应用，比如雷达系统、通信系统、生物医学工程等。
在雷达系统中，单脉冲原理被广泛应用于目标检测和跟踪。
雷达系统通过发射脉冲信号并接收回波信号来实现对目标的探测。
然而，在实际环境中，会存在多个目标同时反射回波信号，这就会导致接收到的信号中包含多个脉冲。
为了准确地识别和跟踪目标，需要将这些回波信号中的脉冲进行分离。
这时就可以利用单脉冲原理，对接收到的回波信号进行处理，只保留最强的一个脉冲，从而得到目标的位置和速度信息。
在通信系统中，单脉冲原理可以用于抑制多径干扰。
多径干扰是指信号在传输过程中经过不同路径到达接收端，形成多个信号的叠加。
这会导致接收到的信号中出现多个脉冲，影响通信质量。
为了减小多径干扰的影响，可以利用单脉冲原理，对接收到的信号进行处理，只保留最强的一个脉冲，并抑制其他脉冲，从而提高通信系统的性能。
在生物医学工程中，单脉冲原理可以应用于脑机接口技术。
脑机接口是一种通过将脑信号转换为控制信号来实现人机交互的技术。
然而，脑信号通常是非常微弱和复杂的，包含了大量的噪声和干扰。
为了提取出有用的脑信号，可以利用单脉冲原理，对接收到的脑信号进行处理，只保留最强的一个脉冲，从而提高信号的质量和可靠性。
单脉冲原理是一种重要的信号处理原理，可以应用于雷达系统、通信系统和生物医学工程等领域。
通过对输入信号进行适当的处理，可以实现对目标的准确探测和跟踪，抑制多径干扰，提取有用的脑信号。
这些应用都有助于提高系统的性能和可靠性，推动相关领域的发展和进步。

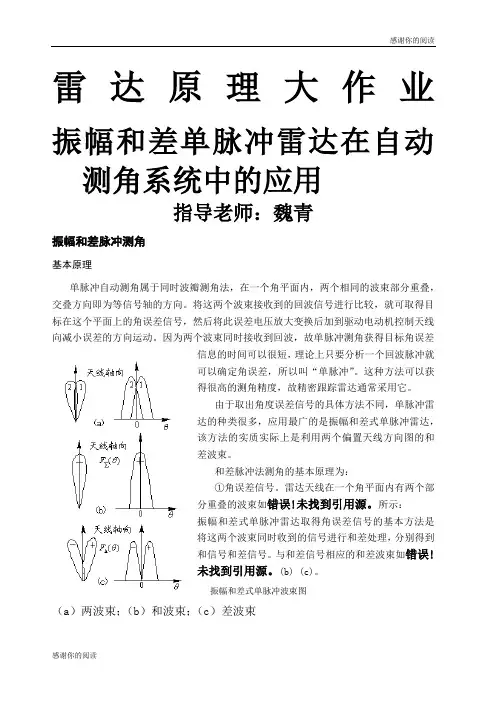

雷达大作业-振幅和差单脉冲雷达在自动测角系统中的应用.docx
雷达原理大作业振幅和差单脉冲雷达在自动测角系统中的应用指导老师：魏青振幅和差脉冲测角基本原理单脉冲自动测角属于同时波瓣测角法，在一个角平面内，两个相同的波束部分重叠，交叠方向即为等信号轴的方向。
将这两个波束接收到的回波信号进行比较，就可取得目标在这个平面上的角误差信号，然后将此误差电压放大变换后加到驱动电动机控制天线向减小误差的方向运动。
因为两个波束同时接收到回波，故单脉冲测角获得目标角误差信息的时间可以很短，理论上只要分析一个回波脉冲就可以确定角误差，所以叫“单脉冲”。
这种方法可以获得很高的测角精度，故精密跟踪雷达通常采用它。
由于取出角度误差信号的具体方法不同，单脉冲雷达的种类很多，应用最广的是振幅和差式单脉冲雷达，该方法的实质实际上是利用两个偏置天线方向图的和差波束。
和差脉冲法测角的基本原理为：①角误差信号。
雷达天线在一个角平面内有两个部分重叠的波束如错误!未找到引用源。
所示：振幅和差式单脉冲雷达取得角误差信号的基本方法是将这两个波束同时收到的信号进行和差处理，分别得到和信号和差信号。
与和差信号相应的和差波束如错误!未找到引用源。
(b) (c)。
振幅和差式单脉冲波束图（a）两波束；（b）和波束；（c）差波束其中差信号即为该角平面内的角误差信号。
若目标处在天线轴向方向（等信号轴），误差角为零，则两波束收到的回波信号幅度相同，差信号等于零。
目标偏离等信号轴而有一误差角时，差信号输出振幅与误差角成正比，而其符号（相位）则由偏离的方向决定。
和信号除用作目标检测和距离跟踪外，还用作角误差信号的相位基准。
②和差波束形成原理：和差比较器是单脉冲雷达的重要部件，由它完成和差处理，形成和差波束。
以错误!未找到引用源。
（a）中的双T接头为例,它有四个端口,∑（和）端、△（差）端和1、2端，这四个端口是匹配的。
发射时，从发射机来的信号加到和差比较器的∑端，1、2端输出等幅同相信号，△端无输出，两个馈源同相激励，并辐射相同功率，结果两波束在空间各点产生的场强同相相加，形成发射和波束。

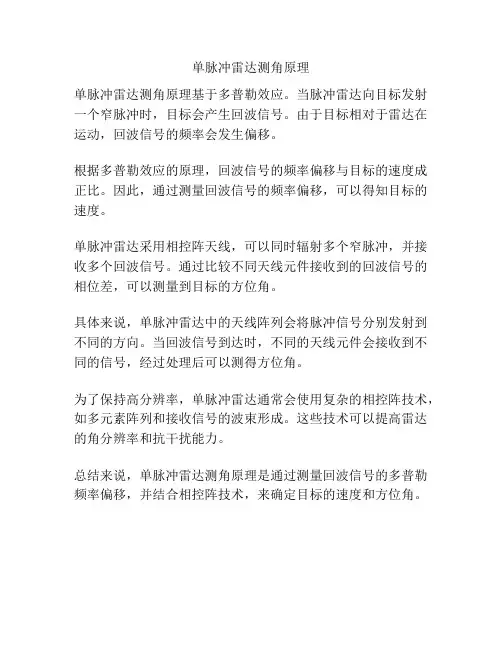

单脉冲雷达测角原理
