卡套式接头与卡套式管接头安装步骤

合集下载

(仅供参考)卡套接头安装指导

2S卡套式管接头安装指导联管螺母2.1 在确定所选管材长度时必须考虑到最小直管管端尺寸。

对于机器预安装来说，最小长度在各预安装器件的安装指导中都可以找到。

系列管-外径H LL 6/8 31 39L 10/12 33 42L 15 36 45L 18 38 48L 22/28 42 53L 35/42 48 60系列管-外径H LS 6/8 35 44S 10/12 37 47S 14/16 43 54S 20 50 63S 25 54 68S 30 58 72S 38 65 822.2 将钢管末端锯成直角。

角公差为± 1°。

禁止使用截管器或者角磨机。

2.3 仔细清理钢管末端内外侧的毛刺。

清洁管道。

警告警告！！钢管端面倾斜或毛刺未清理干净会降低管接头的工作寿命，并可能导致钢管泄露。

对于薄壁钢管或者非铁质材料制成的软管（参见VOSS目录）应该使用加强套。

3.1建议对管接头或预装轴螺纹进行润滑以便于安装。

3.2将联管螺母和2S卡套依次套在钢管的末端。

2S卡套的切割边缘应朝向钢管末端。

警告警告！！确保2S卡套正确安装，否则会导致管接头安装错误。

4.1 压紧钢管使其末端与卡套接头体底部直接接触。

安装过程中，应该保持钢管不动以防止安装不当。

4.2用手拧紧联管螺母直至卡套接头体、2S 卡套以及联管螺母紧密套牢。

4.3 用开口扳手拧紧联管螺母。

外管径小于18mm 的钢管连接时须再拧紧1 1/2圈。

外管径大于20mm 的钢管连接时须再拧紧1 1/4圈。

注意注意：：用扳手拧紧卡套接头体以确保其与内部钢管紧密结合。

建议在联管螺母和钢管上画出标记线以确保能拧紧到特定的圈数。

4.3中的安装参数也适用于使用预装轴预装。

警告警告！！每个卡套接头体只能在初始安装中使用一次。

如果多次重复使用会导致部件失效。

安装过后必须进行目测检查，包括检查安装是否正确（参见6.检查）。

强化的预安装心轴具有耐磨性，并且由于公差小，因此可以使得安装后产品得到较高的重合度。

卡套式接头安装方法

卡套式接头安装方法液压管接头标准一、卡套式管接头的装配（一）预装①卡套式管接头的预装的最重要的环节，直接影响到密封的可靠性。

一般需要专用的预器。

管径小的接头可以在台钳上进行预装。

具体做法是，用一个接头作为母体，将螺母、卡套压紧到管子上可。

主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。

笔者发现，即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。

正确的做法是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。

②管子端面应平齐。

管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再使用。

③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。

④预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不应有明显变形。

在进行管路连接时，再按规定的拧紧力装配。

ф6-1卡套的拧紧力为64-1 15n、16фmmr259n、ф18mm的为450n。

如果在预装时卡套变形严重，会失去密封作用。

（二）.禁止加入密封胶等填料。

有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阴尼孔堵塞等故障。

（三）.连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸力。

（四）.连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。

（五）.连接管路时，应一次性好，避免多次拆卸，否则也会使密封性能变差。

卡套式管接头安装（１）按第9章要求对需要酸洗的管子应先酸洗处理；（２）按需要长度用锯床或专用切管机等机具切断管子，绝对不允许用溶断（如火焰切割）或砂轮切割；除去管端内外圆毛刺、金属切屑及污垢；除去管接头的防锈剂及污垢；同时还要保证管子圆度；（３）将螺母、卡套先后套入管子，卡套前端刃口（小径端）距管子口至少3mm，然后将管子插入接头体内锥孔，顶到为止；（４）慢慢拧紧螺母，同时转动管子直至不动时，再拧紧螺母2/3～4/3圈；（５）拆开检查卡套是否已切入管子，位置是否正确。

JKY系列卡套式管接头

ＪＫＹ系列卡套式管接头一、特点：ＪＫＹ系列卡套式管接头适用于有色金属管，硬质尼龙管的连接。

最大工作压力为１．０ＭＰａ。

二、安装方法：气管切断后，管口修平去毛刺。

将气管插入接头内?穴一定要插到底部?雪，然后旋紧管帽。

当管子已不能转动时，再继续旋紧１／３圈，即可牢固连接和密封。

三、标记示例：Ⅰ卡套式直通终端管接头公称通径６ｍｍ接口螺纹Ｍ１０×１。

标记：ＪＫＹ－Ｚ６(公制螺纹无需注明)Ⅱ卡套式三通终端管接头公称通径１０ｍｍ接口螺纹ＺＧ３／８″。

ＪＫＹ－３Ｔ－Ｚ１０(ＺＧ３／８″)(英制管螺纹和锥管螺纹则需注明)。

卡套式直通终端管接头型号规格公称通径d接管外径D接口螺纹S S1L L1 JKY-Z2.5 2.54M5*0.8--1210256 JKY-Z334M6*1--1210256 JKY-Z446M8*1--1412287 JKY-Z668M10*1G1/8"ZG1/8"1714307 JKY-Z8810M12*1.25G1/4"ZG1/4"1717339 JKY-Z101012M16*1.25G3/8"ZG3/8"19193710 JKY-Z151518M20*1.5G1/2"ZG1/2"24244211 JKY-Z202022M27*2G3/4"ZG3/4"30305013 JKY-Z252528M33*2G1"ZG1"36345815卡套式直通终端管接头型号规格公称通径d接管外径D S S1L JKY-334121033 JKY-446141242 JKY-668171447 JKY-8810171748 JKY-101012191950 JKY-151518242456 JKY-202022303068 JKY-252528363484卡套式直角终端管接头型号规格公称通径d接管外径D接口螺纹S S1L L1L2 JKY-J-Z2.52.54M5*0.8--101046623 JKY-J-Z334M6*1--101046623 JKY-J-Z446M8*1--121252726 JKY-J-Z668M10*1G1/8"ZG1/8"141456727 JKY-J-Z8810M12*1.25G1/4"ZG1/4"171760930 JKY-J-Z101012M16*1.25G3/8"ZG3/8"1919701035 JKY-J-Z151518M20*1.5G1/2"ZG1/2"2424861137 JKY-J-Z202022M27*2G3/4"ZG3/4"30301001341 JKY-J-Z252528M33*2G1"ZG1"36341201545卡套式直角管接头型号规格公称通径d接管外径D S L JKY-J-3341023 JKY-J-4461226 JKY-J-6681428 JKY-J-88101730 JKY-J-1010121935 JKY-J-1515182443 JKY-J-2020223050 JKY-J-2525283460卡套式三通终端管接头型号规格公称通径d接管外径D接口螺纹S S1L L1L2 JKY-3T-Z2.52.54M5*0.8--101046623 JKY-3T-Z334M6*1--101046623 JKY-3T-Z446M8*1--121252726 JKY-3T-Z668M10*1G1/8"ZG1/8"141456727 JKY-3T-Z8810M12*1.25G1/4"ZG1/4"171760930 JKY-3T-Z101012M16*1.25G3/8"ZG3/8"1919701035 JKY-3T-Z151518M20*1.5G1/2"ZG1/2"2424861137 JKY-3T-Z202022M27*2G3/4"ZG3/4"30301001341 JKY-3T-Z252528M33*2G1"ZG1"36341201545卡套式三通管接头型号规格公称通径d接管外径D S L L1 JKY-3T-334104622 JKY-3T-446125226 JKY-3T-668145628 JKY-3T-8810176030 JKY-3T-101012197035 JKY-3T-151518248643 JKY-3T-2020223010050 JKY-3T-2525283412060卡套式四通终端管接头型号规格公称通径d接管外径D接口螺纹S S1L L1L2 JKY-4T-Z2.52.54M5*0.8--101046623 JKY-4T-Z334M6*1--101046623 JKY-4T-Z446M8*1--121252726 JKY-4T-Z668M10*1G1/8"ZG1/8"141456727JKY-34T-Z8810M12*1.25G1/4"ZG1/4"171760930 JKY-4T-Z101012M16*1.25G3/8"ZG3/8"1919701035 JKY-4T-Z151518M20*1.5G1/2"ZG1/2"2424861137 JKY-4T-Z202022M27*2G3/4"ZG3/4"30301001341 JKY-4T-Z252528M33*2G1"ZG1"36341201545卡套式四通管接头型号规格公称通径d接管外径D S L JKY-4T-3341046 JKY-4T-4461252 JKY-4T-6681456 JKY-4T-88101760 JKY-4T-1010121970 JKY-4T-1515182480 JKY-4T-20202230100 JKY-4T-25252834120企业安全生产费用提取和使用管理办法（全文）关于印发《企业安全生产费用提取和使用管理办法》的通知财企〔2012〕16号各省、自治区、直辖市、计划单列市财政厅（局）、安全生产监督管理局，新疆生产建设兵团财务局、安全生产监督管理局，有关中央管理企业：为了建立企业安全生产投入长效机制，加强安全生产费用管理，保障企业安全生产资金投入，维护企业、职工以及社会公共利益，根据《中华人民共和国安全生产法》等有关法律法规和国务院有关决定，财政部、国家安全生产监督管理总局联合制定了《企业安全生产费用提取和使用管理办法》。

卡套式接头安装方法

卡套式接头安装方法液压管接头标准一、卡套式管接头的装配（一）预装①卡套式管接头的预装的最重要的环节，直接影响到密封的可靠性。

一般需要专用的预器。

管径小的接头可以在台钳上进行预装。

具体做法是，用一个接头作为母体，将螺母、卡套压紧到管子上可。

主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。

笔者发现，即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。

正确的做法是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。

②管子端面应平齐。

管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再使用。

③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。

④预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不应有明显变形。

在进行管路连接时，再按规定的拧紧力装配。

ф6-1卡套的拧紧力为64-1 15n、16фmmr259n、ф18mm的为450n。

如果在预装时卡套变形严重，会失去密封作用。

（二）.禁止加入密封胶等填料。

有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阴尼孔堵塞等故障。

（三）.连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸力。

（四）.连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。

（五）.连接管路时，应一次性好，避免多次拆卸，否则也会使密封性能变差。

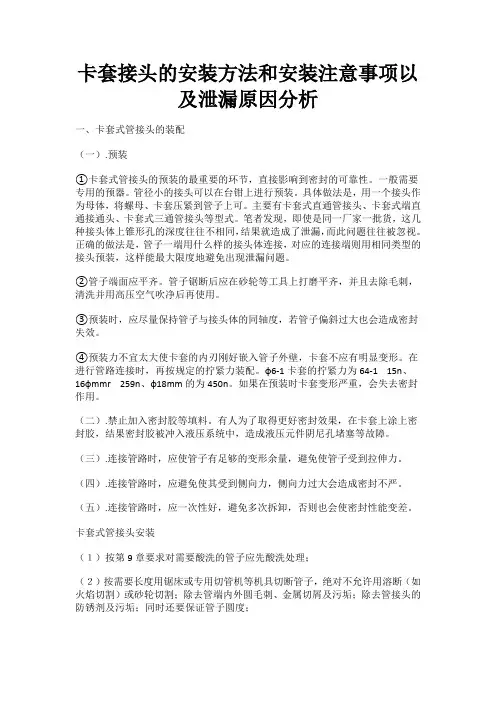

卡套接头的安装方法和安装注意事项以及泄漏原因分析

卡套接头的安装方法和安装注意事项以及泄漏原因分析一、卡套式管接头的装配（一）.预装①卡套式管接头的预装的最重要的环节，直接影响到密封的可靠性。

一般需要专用的预器。

管径小的接头可以在台钳上进行预装。

具体做法是，用一个接头作为母体，将螺母、卡套压紧到管子上可。

主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。

笔者发现，即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。

正确的做法是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。

②管子端面应平齐。

管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再使用。

③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。

④预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不应有明显变形。

在进行管路连接时，再按规定的拧紧力装配。

ф6-1卡套的拧紧力为64-1 15n、16фmmr259n、ф18mm的为450n。

如果在预装时卡套变形严重，会失去密封作用。

（二）.禁止加入密封胶等填料。

有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阴尼孔堵塞等故障。

（三）.连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸力。

（四）.连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。

（五）.连接管路时，应一次性好，避免多次拆卸，否则也会使密封性能变差。

卡套式接头与卡套式管接头安装步骤

卡套式接头与卡套式管接头安装步骤卡套式接头与卡套式管接头安装步骤一、卡套式接头安装方法：1,锯下合适长度的无缝钢管，去除端口处毛刺。

管子端面要与轴线垂直，角度公差不大于0.5 °。

如果管子需要折弯，则从管子端面至弯曲部位的直线段长度不能少于三倍螺母长度。

2，把螺母和卡套套在无缝钢管上。

注意螺母和卡套的方向，不要装反了。

3，在预装配接头体螺纹和卡套上涂上润滑油，把管子插入接头体，（管子一定要插到底）用手旋紧螺母4，拧紧螺母直至卡套卡住管子，这个转折点可以通过拧紧力矩的增加感觉到（压力点）。

5，达到压力点后，再将压紧螺母拧紧1/2圈。

6，将预装配接头体拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套端面的空间。

卡套可以稍旋转，但不能轴向推移。

7，最终安装，将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止.接着再拧紧1/2圈安装完毕。

二、卡套接头安装须知：卡套接头在安装时需将与卡套接头连接的接管接口处内外都处理干净，接管口处一定要打磨平整，表面不能有毛刺和凹凸面。

而且接管与卡套接头嵌入部位不应有弯曲现象，不然会导致卡套接头与钢管的连接处有泄漏的现象。

连接的卡套接头两端的钢管最好采用统材质的管子，可有效防止泄漏。

钢管嵌入卡套接头体以后，开始紧固卡套力度的力度也不宜过大，应循序渐进的将卡套拧止螺纹尾部或2/3处，在有扳手将卡套紧固一下即可。

卡套式管接头-是适用介质：油、水、气等非腐蚀性或腐蚀性介质的，密封管接头，配用铝塑管的规格要求比较灵活，与管道连接后，具有连接牢靠、密封性能好等特点，因而在炼油、化工、轻工、纺织、国防、冶金、航空、船舶等系统中被广泛采用；也适用于各种机械工程、机床设备等液压传动管路。

三卡套式管接头制造标准：1、卡套式端直通管接头(GB/T 3733-2008)2、卡套式锥螺纹直通管接头(GB/T 3734-2008)3、卡套式端直通长管接头(GB/T 3735-2008)4、卡套式锥螺纹长管接头(GB/T 3736-2008)5、卡套式直通管接头(GB/T 3737-2008)6、扩口式弯通管接头(GB/T 5630-2008)7、扩口式可调向端弯通管接头(GB/T 5631-2008)8、扩口式组合弯通管接头(GB/T 5632-2008)9、扩口式可调向端三通管接头(GB/T 5633-2008)10、扩口式组合弯通三通管接头(GB/T 5634-2008)11、卡套式可调向端弯通三通管接头(GB/T 3743-2008)12、卡套式锥螺纹弯通三通管接头(GB/T 3744-2008)13、卡套式三通管接头(GB/T 3745-2008)14、卡套式四通管接头(GB/T 3746-2008)15、卡套式焊接管接头(GB/T 3747-2008)四、卡套式管接头安装标准：卡套式管接头具有结构简单、使用利便和不用焊接等优点。

JKY系列卡套式管接头

JKY系列卡套式管接头JKY卡套式管接头 ,,,系列卡套式管接头一、特点:,,,系列卡套式管接头适用于有色金属管，硬质尼龙管的连接。

最大工作压力为,(,,,,。

二、安装方法:气管切断后，管口修平去毛刺。

将气管插入接头内?穴一定要插到底部?雪，然后旋紧管帽。

当管子已不能转动时，再继续旋紧,,,圈，即可牢固连接和密封。

三、标记示例:卡套式直通终端管接头公称通径, ,, 接口螺纹,,,×,。

标记:,,,,,,(公制螺纹无需注明)卡套式三通终端管接头公称通径 ,,,, 接口螺纹,,,,,″。

标记:,,,,,,,,,,(,,,,,″)(英制管螺纹和锥管螺纹则需注明)。

公称接管型号规格通径接口螺纹 S S1 L L1 外径D d卡套式直通终端管接头 JKY-Z2.5 2.5 4 M5*0.8 - - 12 10 25 6 JKY-Z3 3 4 M6*1 - - 12 10 25 6 JKY-Z4 4 6 M8*1 - - 14 12 28 7 JKY-Z6 6 8 M10*1G1/8" ZG1/8" 17 14 30 7 JKY-Z8 8 10 M12*1.25 G1/4" ZG1/4" 17 17 33 9 JKY-Z10 10 12 M16*1.25 G3/8" ZG3/8" 19 19 37 10JKY-Z15 15 18 M20*1.5 G1/2" ZG1/2" 24 24 42 11 JKY-Z20 20 22 M27*2 G3/4" ZG3/4" 30 30 50 13 JKY-Z25 25 28 M33*2 G1" ZG1" 36 34 58 15 型号规格公称通径d 接管外径D S S1 L JKY-3 3 4 12 10 33卡套式直通终端管接头 JKY-4 4 6 14 12 42 JKY-6 6 8 17 14 47 JKY-8 8 10 17 17 48 JKY-10 10 12 19 19 50 JKY-15 15 18 24 24 56JKY-20 20 22 30 30 68 JKY-25 25 28 36 34 84公称接管型号规格通径接口螺纹 S S1 L L1 L2 外径D d卡套式直角终端管接头JKY-J-Z2.5 2.5 4 M5*0.8 - - 10 10 46 6 23 JKY-J-Z3 3 4 M6*1 - - 10 10 46 6 23 JKY-J-Z4 4 6 M8*1 - - 12 12 52 7 26 JKY-J-Z6 6 8 M10*1 G1/8" ZG1/8" 14 14 56 7 27 JKY-J-Z8 8 10 M12*1.25 G1/4" ZG1/4" 17 17 60 9 30 JKY-J-Z10 10 12 M16*1.25 G3/8" ZG3/8" 19 19 70 10 35 JKY-J-Z15 15 18M20*1.5 G1/2" ZG1/2" 24 24 86 11 37 JKY-J-Z20 20 22 M27*2 G3/4" ZG3/4"30 30 100 13 41 JKY-J-Z25 25 28 M33*2 G1" ZG1" 36 34 120 15 45型号规格公称通径d 接管外径D S L卡套式直角管接头 JKY-J-3 3 4 10 23JKY-J-4 4 6 12 26JKY-J-6 6 8 14 28JKY-J-8 8 10 17 30JKY-J-10 10 12 19 35JKY-J-15 15 18 24 43JKY-J-20 20 22 30 50JKY-J-25 25 28 34 60公称接管型号规格通径接口螺纹 S S1 L L1 L2 外径D 卡套式三通终端管接头 dJKY-3T-Z2.5 2.5 4 M5*0.8 - - 10 10 46 6 23JKY-3T-Z3 3 4 M6*1 - - 10 10 46 6 23JKY-3T-Z4 4 6 M8*1 - - 12 12 52 7 26JKY-3T-Z6 6 8 M10*1 G1/8" ZG1/8" 14 14 56 7 27JKY-3T-Z8 8 10 M12*1.25 G1/4" ZG1/4" 17 17 60 9 30JKY-3T-Z10 10 12 M16*1.25 G3/8" ZG3/8" 19 19 70 10 35JKY-3T-Z15 15 18 M20*1.5 G1/2" ZG1/2" 24 24 86 11 37 JKY-3T-Z20 20 22 M27*2 G3/4" ZG3/4" 30 30 100 13 41JKY-3T-Z25 25 28 M33*2 G1" ZG1" 36 34 120 15 45型号规格公称通径d 接管外径D S L L1卡套式三通管接头 JKY-3T-3 3 4 10 46 22JKY-3T-4 4 6 12 52 26JKY-3T-6 6 8 14 56 28JKY-3T-8 8 10 17 60 30JKY-3T-10 10 12 19 70 35JKY-3T-15 15 18 24 86 43JKY-3T-20 20 22 30 100 50JKY-3T-25 25 28 34 120 60公称接管外型号规格接口螺纹 S S1 L L1 L2 通径d 径DJKY-4T-Z2.5 2.5 4 M5*0.8 - - 10 10 46 6 23 卡套式四通终端管接头JKY-4T-Z3 3 4 M6*1 - - 10 10 46 6 23JKY-4T-Z4 4 6 M8*1 - - 12 12 52 7 26 JKY-4T-Z6 6 8 M10*1 G1/8"ZG1/8" 14 14 56 7 27JKY-34T-Z8 8 10 M12*1.25 G1/4" ZG1/4" 17 17 60 9 30 JKY-4T-Z10 10 12 M16*1.25 G3/8" ZG3/8" 19 19 70 10 35 JKY-4T-Z15 15 18 M20*1.5 G1/2"ZG1/2" 24 24 86 11 37 JKY-4T-Z20 20 22 M27*2 G3/4" ZG3/4" 30 30 100 13 41 JKY-4T-Z25 25 28 M33*2 G1" ZG1" 36 34 120 15 45型号规格公称通径d 接管外径D S L卡套式四通管接头 JKY-4T-3 3 4 10 46JKY-4T-4 4 6 12 52JKY-4T-6 6 8 14 56JKY-4T-8 8 10 17 60JKY-4T-10 10 12 19 70JKY-4T-15 15 18 24 80JKY-4T-20 20 22 30 100JKY-4T-25 25 28 34 120。

双卡套接头常规安装步骤

双卡套接头常规安装步骤
一．第一次安装双卡套接头的安装步骤
第一步，将管子插入接头，确保管子牢固地接触接头的底部，然后用手指拧紧螺母。

第二步，拧紧卡套螺母前，在螺母的6点钟位置作一记号。

第三步，用固定扳手牢牢地抓住接头本体，旋转螺母1又1/4圈。

注意所作记号，旋转一整圈，直至9点钟位置。

对于2mm、3mm、4mm（1/16”、1/8”、3/16”）规格的管接头，仅需从手拧紧处开
始作3/4圈转紧。

注：1．当你收到双卡套管接头时，它是完全组装好的，螺母已用手指拧紧，可立即使用．使
用前拆卸它，会导致灰尘或外来物进入接头，从而引起泄漏。

2．在初次安装时使用间隙检验规，能确保足够的转紧。

3．对于外径为28mm、1 1/4inch或以上的管子连接，要使用预装器
二．双卡套接头复装步骤
第一步，将预装好卡套的管子插入接头本体直到卡套到位，然后用手拧紧卡套螺母。

第二步，用扳手将卡套螺母转到拆卸前的位置，继续拧动螺母，当感到遇到较大的阻力时即可。

卡套式接头(DIN2353标准)特点及安装指导

卡套式接头(DIN2353标准)特点及安装指导一)卡套式接头特点:卡套式接头通过拧紧螺母将卡套收紧在接头的24°锥面内,在卡套咬住钢管的同时形成有效的硬接触密封,卡套式接头最大特点是安装非常方便,只用扳手即可安装,采用弹性卡套密封圈技术(见图5),可进一步提高卡套式接头抗渗漏的能力:另外相对于焊接式接头不会在安装过程中由于产生氧化皮污染管路清洁度,故卡套式接头广泛适用于高低压普通管路系统,但卡套式接头要求使用精密无缝钢管,具体要求详见.如不采用精密无缝钢管,建议使用扩口式接头二) 卡套式接头安装指导(卡套式接头的正确安装非常重要!!):1)准备钢管:卡套接头所用钢管必须是精密冷拔无缝钢管,1. 将钢管垂直锯断,管端面与管轴线的垂直度允许误差为±3°,锯断后不得影响钢管锯断处圆度和直径,2. 在钢管的端口,内,外表面轻度去毛刺,允许的倒角为0.2×45°.3. 对于弯管,从直管末端到弯曲处的长度至少为螺母高度的2倍(见图1)如需弯管设备请垂询.2) 卡套预安装:为保证接头安装效果,建议用预安装接头体或其他相应预安装,设备进行预装配通过预安装接头体进行装配的过程:在螺母的螺纹上,预安装接头体的螺纹和锥面上以及卡套上涂少量油脂.不锈钢接头请使用专用润滑脂ASW 040 P2.将螺母和卡套推上钢管,并确认卡套没有装反(见图1)3.将钢管压紧在预安装接头体内,用手将螺母拧入预安装接头,再用扳手,拧紧,直到卡套抱紧钢管,这时将明显感觉到拧紧力的增加,然后用扳手继续将螺母拧紧大约11/4至11/2圈,对于?12mm以上较大规格的钢管要用加长的扳手(见图2和3)注意:在拧紧螺母时不要使钢管被带动旋转..4.检查钢管是否在卡套前端受挤后形成了一个明显突起,并已将卡套前沿包住,如已形成而且卡套在钢管上不能前后移动,只能略微转动说明预安装结束(见图4)5.为了避免在卡套收紧时,钢管收缩变形,钢管壁厚不能太薄,对于?8-?15的钢管避厚>1mm ?16-?18钢管壁厚>1.5mm,?20-?35 的钢管壁顾厚>2mm,?38-?42的钢管壁厚>2.5mm,如必须选用薄壁管,请在钢管内塞衬套,增加连接处壁厚,如需购买衬套请垂询.3) 卡套式接头在管路中的最后安装如需采用卡套密封,请先将卡套密封套在卡套上(见图5)然后将预安装过卡套的钢管插入需连接的接头体.用扳手将螺母拧在接头体上,将螺母拧至感到有阻力,然后再拧紧大约1/2圈(见图6和7).注意:卡套密封不能反复拆装使用,故一般用于最终安装和防漏的维修.。

液压管卡套式管接头的装配接头标准

液压管接头标准一、卡套式管接头的装配（一）预装①卡套式管接头的预装的最重要的环节，直接影响到密封的可靠性。

一般需要专用的预器。

管径小的接头可以在台钳上进行预装。

具体做法是，用一个接头作为母体，将螺母、卡套压紧到管子上可。

主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。

笔者发现，即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。

正确的做法是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。

②管子端面应平齐。

管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再使用。

③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。

④预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不应有明显变形。

在进行管路连接时，再按规定的拧紧力装配。

ф6-1卡套的拧紧力为64-1 15n、16фmmr 259n、ф18mm的为450n。

如果在预装时卡套变形严重，会失去密封作用。

（二）.禁止加入密封胶等填料。

有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阴尼孔堵塞等故障。

（三）.连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸力。

（四）.连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。

（五）.连接管路时，应一次性好，避免多次拆卸，否则也会使密封性能变差。

卡套式管接头的装配课件

检查管子规格、长度是否符合要求，管子表面是否光滑、无锈蚀。
装配工具的准备
扳手、螺丝刀、钢丝钳、管子钳等常用工具。卡套、密封圈、螺母、垫圈等管接头专用工具和材料。
清洁布、润滑剂等辅助工具。
装配环境的准备
确保工作区域干净、整洁，无杂物和油污。
确保工作区域有足够的照明，便于操作和检查。
确保工作区域的温度、湿度符合要求，避免在极端温度或潮湿环境下进行装配。
该工厂对管接头装配过程中的质量控制非常严格，需要定期进行检验和测试，确保管接头的性能和安全性。
某化工厂的卡套式管接头装配案例
耐腐蚀性要求高防泄漏要求
该化工厂的管路系统输送的介质具有强腐蚀性，因此需要选择具有良好耐腐蚀性能的卡套式管接头。在装配过程中，要特别注意保护接头不受腐蚀影响。
该化工厂对管路系统的密封性能要求极高，卡套式管接头在装配时要确保密封圈安装到位，防止介质泄漏。
卡套式管接头装配的常见问题 05 及解决方案
管子与接头配合不良
总结词
管子与接头配合不良是卡套式管接头装配过程中常见的问题之一，可能导致密封性能下降或装配失败。
详细描述
当管子与接头尺寸不匹配或存在加工误差时，可能会出现配合不良的情况。为解决这一问题，应确保管子与接头规格一致，并检查两者的加工精度，以确保配合紧密。
注意安全事项
在装配过程中，应采取必要的安全措施，如佩戴防护眼镜、手套等，以防止受伤。
确保工作区域整洁，避免杂物和障碍物影响装配过程，确保工作安全。
定期维护与保养
对卡套式管接头进行定期检查和维护，确保其正常运转和长期使用。
根据需要，对管接头进行清洁、润滑等保养工作，以延长其使用寿命和保证性能。

卡套式接头DIN标准特点及安装指导

卡套式接头D I N标准特点及安装指导This manuscript was revised on November 28, 2020卡套式接头(D I N2353标准)特点及安装指导一)卡套式接头特点: 卡套式接头通过拧紧螺母将卡套收紧在接头的24°锥面内,在卡套咬住钢管的同时形成有效的硬接触密封,卡套式接头最大特点是安装非常方便,只用扳手即可安装,采用弹性卡套密封圈技术(见图5),可进一步提高卡套式接头抗渗漏的能力:另外相对于焊接式接头不会在安装过程中由于产生氧化皮污染管路清洁度,故卡套式接头广泛适用于高低压普通管路系统,但卡套式接头要求使用精密无缝钢管,具体要求详见.如不采用精密无缝钢管,建议使用扩口式接头二)卡套式接头安装指导(卡套式接头的正确安装非常重要!!):1)准备钢管:卡套接头所用钢管必须是精密冷拔无缝钢管,1.将钢管垂直锯断,管端面与管轴线的垂直度允许误差为±3°,锯断后不得影响钢管锯断处圆度和直径,2.在钢管的端口,内,外表面轻度去毛刺,允许的倒角为0.2×45°.3.对于弯管,从直管末端到弯曲处的长度至少为螺母高度的2倍(见图1)如需弯管设备请垂询.2)卡套预安装:为保证接头安装效果,建议用预安装接头体或其他相应预安装,设备进行预装配通过预安装接头体进行装配的过程: 在螺母的螺纹上,预安装接头体的螺纹和锥面上以及卡套上涂少量油脂.不锈钢接头请使用专用润滑脂ASW040P2.将螺母和卡套推上钢管,并确认卡套没有装反(见图1)3.将钢管压紧在预安装接头体内,用手将螺母拧入预安装接头,再用扳手,拧紧,直到卡套抱紧钢管,这时将明显感觉到拧紧力的增加,然后用扳手继续将螺母拧紧大约11/4至11/2圈,对于Φ12mm以上较大规格的钢管要用加长的扳手(见图2和3)注意:在拧紧螺母时不要使钢管被带动旋转..4.检查钢管是否在卡套前端受挤后形成了一个明显突起,并已将卡套前沿包住,如已形成而且卡套在钢管上不能前后移动,只能略微转动说明预安装结束(见图4)5.为了避免在卡套收紧时,钢管收缩变形,钢管壁厚不能太薄,对于Φ8-Φ15的钢管避厚>1mmΦ16-Φ18钢管壁厚>1.5mm,Φ20-Φ35的钢管壁顾厚>2mm,Φ38-Φ42的钢管壁厚>2.5mm,如必须选用薄壁管,请在钢管内塞衬套,增加连接处壁厚,如需购买衬套请垂询.3)卡套式接头在管路中的最后安装如需采用卡套密封,请先将卡套密封套在卡套上(见图5)然后将预安装过卡套的钢管插入需连接的接头体.用扳手将螺母拧在接头体上,将螺母拧至感到有阻力,然后再拧紧大约1/2圈(见图6和7).注意:卡套密封不能反复拆装使用,故一般用于最终安装和防漏的维修.。

安装卡套式管接头需要注意哪些

安装卡套式管接头的注意点卡套式管接头所具备的优点有简单的结构、方便快捷的使用以及无需焊接等。

但是如果操作不当就可能会出现泄漏的问题，尤其要注意在高压液压系统中的使用。

卡套式管接头主要由螺母、接头体、卡套三部分组成。

若当螺母套与卡套在钢管上插入接头体后，那么在旋紧螺母的时候，接头体锥面与卡套的前端外侧贴合，内刃就会均匀地咬入无缝钢管，继而形成有效地密封。

卡套接头的装配流程及安装注意点有哪些呢？下面我们就来了解一下。

卡套式管接头可以分为卡套式端直通接通头、卡套式直通管接头、卡套式三通管接头等类型。

一、卡套式管接头预装的注意事项：预装是卡套式管接头的非常重要的环节，且对密封的可靠性有直接影响。

小管径的接头预装可以在台钳上进行，且预装一般需要专门的预装器。

具体的预装步骤及注意事项如下：1.首先可用一个接头体来作母体，并将卡套、螺母压紧至管子上。

即便卡套式管接头是同个厂家的同批货，但各种接头体上的锥形孔深度一般是不同的，为了避免造成泄漏,应当重视此类问题。

一般情况下，管子的一端用怎样的接头体连接，那么连接端相应地应用同类的接头进行预装，这样能最大限度地避免出现泄漏问题。

2.管子的端面应保持齐平。

管子锯断之后，需要用砂轮等工具进行打磨、然后清洗去毛刺，最后经过高压空气吹净后再使用。

3.在预装的时候，应该使管子与接头体保持一个同轴度，注意如果管子的偏斜过大的话会造成密封失去效果。

4.在管路连接的时候，保证管子有充足的变形余量，以防止管子承受到拉伸应力。

5.在对管路进行连接时，应避免多次拆卸，因此应一次性紧好，以避免管路密封性能变差。

6.在管路连接时，侧向力过大会导致密封不严，所以应该避免使其承受侧向力，。

7.严禁添加密封胶等填料，很多人错误的认为在卡套上涂上密封胶可以增加密封性，但事实上是，当密封胶被冲入到液压系统中后，会出现液压元件阻尼孔堵塞等问题。

二、卡套式管接头安装的步骤要点总结：第一当卡套式管接头达到压力点后，再将螺母拧紧1/4至1/2圈。

卡套管路连接及安装方法

卡套式管接头的使用卡套式管接头具有结构简单、使用方便和不用焊接等优点。

但在中高压液压系统中，若操作不当往往会造成泄漏，影响其推广使用。

卡套式管接头主要由具有24度锥形孔的接头体1、带尖锐内刃的卡套2和起压紧作用的压紧螺母3三部分组成。

旋紧螺母3时，卡套2被推进24度的锥孔中并随之变形，使卡套与接头体内锥面形成球面接触密封；同时，卡套的内刃口嵌入钢管4的外壁，在外壁上压出一个环行凹槽，从而起到可*密封的作用。

钢管最好选择消除应力退火的20#精拔管，这样有利于卡套内刃嵌入钢管外表面，起到可*密封作用。

（1）预装①卡套式管接头的预装是最重要的环节，直接影响到密封的可*性。

一般需要专用的预装器。

管径小的接头可以在台钳上进行预装。

具体做法是，用一个接头体作为母体，将螺母、卡套压紧到管子上即可。

主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。

笔者发现，即使是同一厂家的同一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。

正确的做法应该是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。

②管子端面应平齐。

管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再用。

③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。

④预装力不宜太大。

应使卡套的的内刃刚好嵌入管子外壁，卡套不应有明显变形。

在进行管路连接时，再按规定的拧紧力装配。

φ6-10mm卡套的拧紧力为64-115N、φ16mmr 259N、φ18mm的为450N。

如果在预装时卡套变形严重，会失去密封作用。

（2）禁止加入密封胶等填料。

有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阻尼孔堵塞等故障。

（3）连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸应力。

（4）连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。

详解卡套接头

这里介绍的单卡套接头有两个体系,一类又称为24度压缩式管接头,常用于液压管道系统，设计制造标准包括DIN2353/ISO8434-1，JIS B2351，SAE J514。

另一类通常由仪表管接头的生产商提供，没有统一的制造标准，如CPI接头，ONE-LOK接头等。

常用的单卡套接头有单刃口卡套接头和双刃口卡套接头之分。

一.单刃口卡套接头结构如下：单刃口卡套接头的动作原理：管子插入接头并保证与接头底部（2）接触，卡套右端在螺母的拧紧顶压下，左端被挤进接头体内锥孔与管子间的间隙里，使卡套的外锥面形成锥面接触密封，卡套的内刃口（1）嵌入钢管外壁，在钢管的外壁压出一个闭口环形槽和一个环形凸起（4），形成密封；进一步拧紧螺母，使卡套中部稍微凸起，产生弹性变形，弹性应力使卡套右端面与螺母锥面产生摩擦力，以防螺母松动，弹性变形部分可吸收液压管道中的震动，另外，卡套尾部（3）也紧抱钢管形成一道抵触密封。

二.双刃口卡套接头结构如下：双刃口卡套接头用两个刃口卡套，即一个切入刃口（1）和一个止动刃口（2），止动刃口不仅形成了第二道密封，而且可防止切入刃口咬伤管子，从而提高了接头的耐振能力、抗脱拔能力。

卡套密封多为金属对金属的密封形式，为了提高卡套接头的密封性和重复安装性，现在有了带有弹性密封圈的卡套，见下图。

以弹性密封取代传统卡套接头采用的硬密封方式，密封效果更加理想，复装性更佳。

双卡套接头发布日期：[2010-3-28 7:14:30] 点击数：[163]双卡套接头,也叫双卡套管接头,双卡套终端接头,采用双卡环密封结构,双卡套更有利于跟钢管的密封主要规格有,3MM,4MM,6MM,8MM,10MM,12MM,14MM,16MM,18MM,22MM,25MM,28MM,30MM材质主要用:SS304,SS316,黄铜主要标准有:GB/T3733.1-1983,GB/T3734.1-1983,GB/T3736.1-1983,GB/T3738.1-1983,GB/T3740.1-1983,GB/T3741.1-1983,GB/T3743.1-1983,GB/ T3745.1-1983,GB/T3746.1-1983,GB/T3747.1-1983,GB/T3748.1-1983,GB/T3749.1-1983,GB/T3751.1-1983,GB/T3753.1-1983,GB/T3754.1-1983,GB/T3755.1-1983,GB/T3757.1-1983,卡套接头概述卡套式管接头由四部分组成：接头体、前卡套、后卡套、螺母。

卡套

什么是双卡套式管接头双卡套管接头(two ferrule tube fitting)是由美国人佛瑞德A.雷能在1947年发明的。

对比于螺纹、扩卡套等接头形式，双卡套管接头是一种兼顾密封及安全的小口径管道连接件。

一个优良的双卡套管接头可以●承受高达管子爆破的压力而不泄漏。

●可用于真空及高压液体系统。

●可在低温状态下工作保证密封。

●在管子的最高额定温度下持久的密封。

●可重复拆装且保证密封。

双卡套管接头的这些性能使其广泛地应用于仪器仪表、石油化工、电力、气体等行业。

一．双卡套管接头的结构:二．双卡套管接头的常规安装步骤：第一步：将管子插入接头，确保管子端部达到接头底部，并用手指拧紧卡套螺母。

第二步：在卡套螺母的6点位置做一标记。

第三步：用扳手固定接头本体，旋转卡套螺母一又四分之一转，这时所做标记旋转540度，至9点钟位三．双卡套管接头的工作原理：在卡套螺母拧紧一又四分之一转的过程中，接头内部依次完成下面设计好的动作。

1．通过螺纹机械式推进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。

2．接头本体的尖端向内挤压前卡套。

3．前卡套消除它的内径与管子外径间的公差。

4．随着后卡套的推进，前卡套向前向内动作，后端抬起，与接头本体斜面形成密封。

5．随着管子更大的变形和本体斜面与前卡套接触面的增大，更大的阻力迫使后卡套向内动作，从子上形成第二道牢固的支撑。

6．在卡套螺母拧紧一又四分之一转，它前进了1/16inch（1.52mm），接头完成了密封，抱紧作用。

直通中间卡套接头作用：Tube管与Tube管的连接种类名称：Union 联合卡套接头Reducing Union 变径联合卡套接头Bulkhead Union 穿板联合卡套接头Bulkhead Reducing Union穿板变径联合卡套接头AN Union AN 卡套接头AN Bulkhead Union AN 穿板卡套接头Tube Socket Weld Union Tube管承插焊卡套接头直通终端卡套接头作用：Tube管与Pipe管或设备本体的连接种类名称：1. Male Connectors外螺纹直通卡套接头根据螺纹设计的不同，分为以下种类：Male NPT Thread NPT外螺纹直通卡套接头Male ISO Tapered Thread ISO/BSP 外锥螺纹直通卡套接头Male ISO Parallel Thread ISO/BSP 外直螺纹直通卡套接头Male SAE/MS Straight Thread SAE/MS 直螺纹直通卡套接头O-seal Fitting (Male SAE/MS Straight Thread) O型圈密封 (SAE/MS 直螺纹) 直通卡套接头Bulkhead Male NPT Thread NPT外螺纹穿板直通卡套接头2．Female Connectors内螺纹直通卡套接头根据螺纹设计的不同，分为以下种类：Female NPT Thread NPT内螺纹直通卡套接头Female ISO Tapered Thread ISO/BSP内锥螺纹直通卡套接头Female ISO Parallel Thread ISO/BSP 内直螺纹直通卡套接头Bulkhead Female NPT Thread NPT内螺纹穿板直通卡套接头3. Pipe Weld Connectors焊接直通卡套接头Male Pipe Weld 对焊接直通卡套接头双卡套接头安装的注意事项双卡套接头与管子安装时，不仅要严格按照生产商的安装指引进行操作，同时要注意以下几面。

卡套式管接头介绍

卡套式管接头的安装一、卡套接头概述⑴单卡套接头卡套式管接头由三部分组成：接头体、卡套、螺母。

当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。

常用的单卡套接头由单刃口卡套接头盒双刃口卡套接头之分单刃口卡套接头接头如下单刃口卡套接头的动作原理：管子插入接头并保证与接头底部（2）接触，卡套右端在螺母的拧紧顶压下，左端被挤进头体内锥孔与管子间的间隙里，使卡套的外锥面形成锥面接触密封，卡套的内刃口（1）嵌入钢管外壁，在钢管的外壁压出一个闭口环形槽和一个环形凸起（4），形成密封；进一步拧紧螺母，使卡套中部稍微凸起，产生弹性变形，弹性应力使卡套右端面与螺母锥面产生摩擦力，以防螺母松动，弹性变形部分可吸收液压管道中的震动，另外，卡套尾部（3）也紧抱钢管形成一道抵触密封。

双刃口卡套接头结构如下双刃口卡套接头用两个刃口卡套，即一个切入刃口（1）和一个止动刃口（2），止动刃口不仅形成了第二道密封，而且可防止切入刃口咬伤管子，从而提高了接头的耐振能力、抗脱拔能力。

（2）双卡套接头卡套接头的概述卡套式管接头有四部分组成：接头体、前卡套、后卡套、螺母。

当卡套和螺母在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。

二、卡套接头的装配1、锯下合适长度的无缝钢管，去除端口毛刺。

钢管断面要与轴线垂直，角度公差不大于0.5度。

如果钢管需要折弯，则钢管断面至弯曲部位的直线长度不能少于三倍螺母的长度。

2、把螺母和卡套套在无缝钢管上。

注意螺母和卡套的方向，不要装反了。

3、在预装配接头体螺纹和卡套上涂上润滑油，把钢管插入接头体，（钢管一定要插到底）用手旋紧螺母。

4、拧紧螺母直至卡套卡住钢管，这个转折点可以通过拧紧力矩的增加感受到（压力点）5、达到压力点后，再将螺母拧紧1/2圈。

6、将预装配接头体拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套前端的空间。
