心电向量图基础
心电向量图操作步骤、分析与诊断基础知识讲解
地表达出三位一体的心脏生物电空间解剖部位、传 导系系统顺逆时相和心肌结构与相应的生物电扩布 特点，更有利于临床应用。
但由于心脏超声等其它临床检测手段的逐步完 善，很多心电图已经不用向量检查就可确诊，所以 心电学界对向量检查不够重视。目前心电向量图的 应用主要限于不典型的下壁、间壁及后壁心肌梗死 、不典型的束支传导阻滞（左右束支、间隔支、左 前分支、左后分支）、假性电轴偏移、预激综合征 的诊断及宽QRS性心动过速的鉴别诊断仍然有很 大的帮助，对室上嵴型R` 、右胸导联Ｊ波与不完 全性右束支阻滞的鉴别诊断也有较大的价值。作者 为了普及心电向量图的知识，特编写本教案与大家 共同学习。
五、打印：波形划分后退出该程序即自 动进入打印程序 。打印前一般先在放大 情况下分别观察P、QRS、T环是否异常， 得出初步印象并确定打印倍数。然后分 别打印有参数各面心电向量图与 P、 QRS、T环分开记录的各面向量图。后 者打印比例一般取0.5mV=2cm。特殊情 况下比例可取0.25mV=2cm使初始向量更 清晰。
心电向量图操作步骤、分析 和诊断基础知识讲解
心电向量图是诊断心血管疾病的一个重要检查 手段。自临床应用以来，充分证明这种辅助诊断手 段有很大的价值。
心电向量图表示的是某一瞬间心脏除极与复极 的心电向量的变化。用它来解释心脏的电激动更接 近心脏电活动的实际情况，同时可以完满解释心电 图波形变化的机理。心电图仅能表示心脏电流大小 与正负变化，所以称数量心电图；而心电向量图不 仅能反映心电大小，还能解释瞬间的方位变化。
一、电极安放：先做一次常规心电图，以便 参考，然后按Frank导联定好背部与前胸第 五肋间对应正中线上的M点，将V5的电极放 到该处，再在同一横面水平分别把V1放在右 腋 中 线 （ I 点 ） ,V2 放 在 前 正 中 线 （ E 点）,V4 放在左腋中线上（ A点）, V3 放在 V2 与V4 中点（C点）, V6 放到右側颈项部 离中线约1厘米处（H点）,最后放四肢电极 （左下肢为F点）。(以下按北泠Cardio 100 型心电工作站为例,部分病例为美高仪工作站）

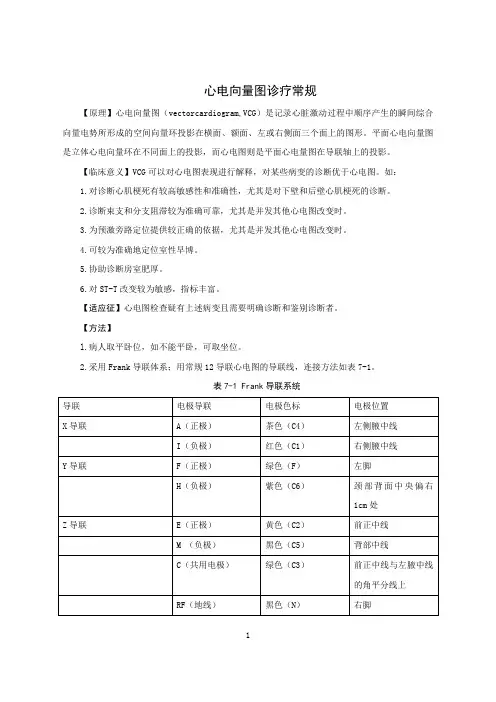

心电向量图诊疗常规
心电向量图诊疗常规【原理】心电向量图（vectorcardiogram,VCG）是记录心脏激动过程中顺序产生的瞬间综合向量电势所形成的空间向量环投影在横面、额面、左或右侧面三个面上的图形。
平面心电向量图是立体心电向量环在不同面上的投影，而心电图则是平面心电量图在导联轴上的投影。
【临床意义】VCG可以对心电图表现进行解释，对某些病变的诊断优于心电图。
如：1.对诊断心肌梗死有较高敏感性和准确性，尤其是对下壁和后壁心肌梗死的诊断。
2.诊断束支和分支阻滞较为准确可靠，尤其是并发其他心电图改变时。
3.为预激旁路定位提供较正确的依据，尤其是并发其他心电图改变时。
4.可较为准确地定位室性早博。
5.协助诊断房室肥厚。
6.对ST-T改变较为敏感，指标丰富。
【适应征】心电图检查疑有上述病变且需要明确诊断和鉴别诊断者。
【方法】l.病人取平卧位，如不能平卧，可取坐位。
2.采用Frank导联体系；用常规12导联心电图的导联线，连接方法如表7-1。
表7-1 Frank导联系统1注：（1）电极C位于A、E电极之间，与X轴及Z轴各构成45º角，参与构成X轴和Z轴。
（2）各胸部电极均与第5肋间水平。
3.在监视屏上观察心电向量环，待基线稳定后选择有特征的图形，记录静态的VCG和连续的时间VCG。
［诊断标准］心电向量图包括上额面（F面）、横面（H面）和右侧面（RS面）的向量环，可以进行定性、定量的分析。
以下标准仅供参考。
（一）成人VCG主要指标的正常参考值见表7-2。
表7-2 成人VCG主要指标的正常参考值2*此表摘自张开滋、刘海洋、吴杰等.心电信息学.北京：科学技术文献出版社，1998。
（二）常见异常的VCG的诊断：1.房室肥大：（1）右房肥大：①P环总时限正常，＜100ms；②最大向量位于左、前、下，振幅增大（≥0.20mV）；③前向力＞0.10mV, 向前/向后向量比值＞1；④P环可不闭合，Ta向量位于右、后、上。
- 3 -（2）左房肥大：①P环总时限延长，＞100 ms；②最大向量位于左、后、偏上，振幅增大；③后向力＞0.10 mV，后向/前向向量比值＞2，向左向量＞0.09 mV；④P环可不闭合，Ta向量位于右、上；⑤P环在H面呈顺钟向运行或逆顺“8”字形运行，F面和RS面环形增宽，可有切迹，归心支与离心支的夹角增大，≥36°。
心电向量图
心电向量图有关指标及正常范围
• 一、正常P向量环
• P环是心房除极过程中各瞬间向量指向尖 端的轨迹。正常人P环因存在Ta向量（心房复 极）而不能闭合。
• 额面：P环呈狭长形或梨形，其离心支常有 一凹陷。P环位左下30-90 º（平均60 º），振 幅＜0.2mV,呈ccw运行。
• 横面：较F面小，呈长圆形或“8”字形， CCW运行。P环左侧偏前或偏后，60 …-60 º ，平均为-10 º，振幅＜0.1mV。
从心电向量----心电图
临床心电向量适用范围
• 目前心电向量图的应用主要限于不典型的 下壁、间壁及后壁心肌梗死、不典型的束 支传导阻滞（左右束支、间隔支、左前分 支、左后分支）、左右心室肥厚、左右心 房大、假性电轴偏移、预激综合征的诊断 及宽QRS性心动过速的鉴别诊断仍然有很 大的帮助，对室上嵴型R` 、右胸导联Ｊ波 与不完全性右束支阻滞的鉴别诊断也有较 大的价值。
V4
V1
V3
V2
P 波增宽、双峰型 1、P 环时限＞100ms。
2、P环起点与终点明显分离，使环不能闭合。
左室肥大
左心室肥大向量表现
正常
AVR AVL
I
III
AVF
II
• 左心室肥厚心电向量图表现：
• 额面：QRS环初始向量指向右下，环体水 平位，呈CCW运行。环回心支转向右下， 终末向量指向左上。最大向量振幅＞2.0mV 。
后
右
左
前
等电点：（1）E点：P环起点为E点。它 是P环前稳定不动时形成之点。相当于 心电图的T-P段。(2)O点：QRS起点为 O点，亦称为原点。相当于心电图的PR段基线。(3)J点等：电点T环的起点为J点。 正常情况下三点重叠一起，由于QRS 环是向量分析重点，习惯上把O点作为 座标轴心的参考点。
临床心电图基本知识
正常心电图综合波、间期和段的图解
diagram of ECG complexes, intervals and segments
2. PR段（PR segment）：反映心房的复极 过程及房室结和房室束的电活动。
正常心电图综合波、间期和段的图解
diagram of ECG complexes, intervals and segments
六、心电图的测量
心电图的记录
心电图记录于 心电图纸上
标准走纸速度 25mm/s
标准电压 1mm=0.1mv
5mm=0.5mv
心电图振幅、间期和段的测量
定标电压1cm＝1mV，纵坐标每一小格＝0.1mV 横坐标每1大格分为5小格，每小格＝0.04sec
每1大格＝0.2sec
心率的检测
determination of the heart rate
qRs
qR
Rs
Qr
QS
rS
rsR’
QRS波群的形成
心室肌这 种规律的 除极顺序 ，对于理 解不同电 极部位 QRS波形 态的形成 颇为重要
五、心电图导联体系
ä临床心电图的信号主要是从体表采集的。如将 探测电极安置于体表相隔一定距离的任意两点， 原则上约可测出心电的电位变化，此两点即构成 一个导联。两点的连线代表导联轴，具有方向性 ä临床常用的心电图导联共12个 ä1904年由Einthoven创建
－－－－－－－－ ＋＋＋＋＋＋＋＋
复极状态
二、心电向量概念
由体表所采集到的心脏电位强度与下列因素有关① 与心肌细胞数量（心肌厚度）呈正相关;②与探查电 极位置和心肌细胞之间的距离呈反相关; ③与探查 电极的方位和心肌除极的方向所构成的角度有关， 夹角愈大，心电位在导联上的投影愈小，电位愈弱 。 这种既具有强度，又具有方向性的电位幅度称为心 电“向量”（vector），通常用箭头表示其方向， 而其长度表示其电位强度。心脏的电激动过程中产 生许多心电向量
心电图基本知识+普大
二、心电向量
心电向量与综合心电向量
物理学上，既有数量大小又有方向性的量叫做向量， 又称矢量。 心肌细胞在除极和复极过程中形成电偶，电偶既有 数量大小，又有方向性，称为电偶向量。 心电向量的方向就是电偶的方向。
由于心脏的解剖结构及其电活动相当 错综复杂，致使诸心电向量间的关系亦较 复杂，然而一般均按下列原理合成为“综 合心电向量”
心电图各波段的组成与命名
心脏正常的激动起源于窦房结，窦房结有节律 地发出激动，激动沿着房间和结间传导束分别 传人两侧心房至房室交界区，使心房除极，形 成心电图上的P波。 然后激动经房室交界区、房室束与左右束支传 人心内膜下层的Purkinje纤维，使心室肌由内 膜向外膜除极，形成QRS波 心房复极形成的波幅很小，埋于QRS波群中而 不显，心室复极在心电图上出现T波，所以每 一个心动周期均产生一组心电图波形。
加压单极肢体导联的导联轴，等边三角形的中心O点相电位点或中 心电端，其中OR、OL、OF段为正，反方向为负。
2、胸导联轴 胸导联的各导联轴均位于横面同一水平，O点为中心电 端，电位为零，近探查电极侧为正，其对侧为负。
肢体导联系统—反映额面情况
肢 体与 导其 联六 的轴 导关 联系 轴
胸前导联—反映水平面情况
第一节 心电图的基础知识
心电图的基本知识
在心脏发生机械性收 缩之前，首先发生电 激动。 正常激动始于窦房结， 沿心脏特殊传导系统 下传顺序激动心房、 心室并产生电活动， 形成微弱的生物电 流——心电。
心电图的基本知识
由于人体是个导体，心脏处于这一
导体之中，心电经身体组织传导到 人体表面各个部位。 如在身体表面连接一个能放大和记 录电流变化的器(心电图机)，则可 将每一心动周期所产生的心电流变 化描记成一连续曲线，这个曲线即 称为心电图。
1心电图基本知识
心电图各波段组成
3个波 P波 QRS波 T波
2个段 P—R段 ST段
2个间期 P—R间期 Q—T间期
QRS波群的命名原则
R波：首先出现的位于参考水平线以上的正向波 Q波：R波之前的负向波 S波：R波之后的第一个负向波 R’波：S波之后的正向波 S’波： R’ 波之后的负向波 QS波：QRS波只有负向波 振幅小可称为q、r、s、r’、s’
其正电荷叫做电偶的电源，负 电荷叫做电偶的电穴。
+ (+ - ) + (+ - ) -
复极过程
★除极时电偶：电源在前，电穴在后。 复极时电偶：电穴在前，电源在后。
★单一心肌细胞除极时：
探测电极对向电源（除极）---描记出向上的 波。
背向电源---描记出向下的波
心肌细胞的除极与复极
除极方向
记住位置
导联
正极位置
主要作用
V7
左腋后线 V4 水平处
反映左心室壁改变
V8
左肩胛骨线 V4 水平处 诊断后壁心肌梗塞
V9
左脊旁线 V4 水平处
诊断后壁心肌梗塞
V3R- V8R 右胸部与 V3- V8 对称处 诊断右心病变
导联线：心电图机导联线有5条，分别由线头为红、黄、
绿、黑、白5种颜色的导联线组成。
QRS波群的命名示意图
三、心电图导联与 导联轴
心电图导联
将电极置于人体的 两点并用导线与心电 图机连接，这种连接 方式称为心电图导联。 目前广泛采纳的国 际通用导联体系，称 为常规12导联体系。 包括肢体导联和胸
导联。
标准十二导联系统
❖ 肢体导联系统: ❖ 标准导联（双极肢体导联）：Ⅰ Ⅱ Ⅲ
心电图基础知识
心房 心室肥大
• 机理:
– 心肌纤维增粗,截面积增大,产生的电压增 高 – 心室壁增厚,心室腔扩大及心肌细胞变性 所至传导功下降,心肌激动总时程延长;
– 心肌增厚、劳损以及相对供血不足所至 心肌复极顺序改变 。
一、房、室肥大的心电图诊断标准 心房肥大示意图
正常心房 右房大 左房大
一、房、室肥大的心电图诊断标准
左心室肥大（以反映左室面的导联 QRS 波振 幅增高为首要表现）
1. 左心室高电压表现： ⑴ RV5＞2.5mV，RV5+SV1＞4.0mV（男 性）; ＞3.5mV（女性）。 ⑵ RI ＞ 1.5mV， RII ＞2.5mV， RIII ＞ 1.5mV， RI+SIII ＞ 2.5mV ，RII+RIII ＞ 4.0mV。 ⑶ RaVL ＞ 1.2mV ， RaVF ＞ 2.0mV。
3、PⅡ时间≥0.11s或PⅡ呈双峰（呈M型），峰 距﹥0.04s 4、左房扩大一般由二尖瓣病变引起（狭窄、关 闭不全），故临床上又称“二尖瓣P波”。多见 于风心病、先心病。
左 房 大
双侧心房 大
心室肥大 (ventricular hypertrophy)
• 左室肥大的心电向量:
– 正常心室肌除极向量指向左下,左室肥大时此向 量增大;
Q-T间期：
Q-T间期随心率不同而不同，心率在60-100次/分， Q-T间期在0.32-0.44s； 经修正过的Q-T间期公式：Q-Tc=Q-T/ RR，其最高 值为0.44s。
U 波：
T波后0.02-0.04s，为低振幅小 波，在胸导易见，尤其V3导联， 低血钾时明显。
临床上常见异常心电图
←
5s
→
（三）心电轴的测量
心电图基础知识
心电图基础知识什么是心电图我们的心脏之所以能够进行收缩和舒张运动,是因为心肌细胞能够产生生物电,当这种生物电经人体组织传递到体表时,用心电图机把这些生物电记录下来,描记成曲线,并给予适当的解释,就是心电图。
简单地说,就是用心电图机将心脏激动过程中所产生的电位变化，在体表记录下来的曲线。
心电图的临床应用心电图是1903年由荷兰的一个科学家Einthoven发明的,1913年提示著名的“Einthoven”三角理论，同年创立了心电图标准双极肢体导联记录系统。
由于在心电学方面的杰出贡献，曾获得诺贝尔医学奖，被誉为心电图之父。
心电图检查是临床器械检查方法之一，它的临床应用有近百年的历史，从理论上、技术上均有很大的进展。
现在已可以从心电图的改变了解心脏状况，以辅助临床诊断：1、首先对心律失常和传导障碍的诊断具有肯定的价值，至今尚无其它任何方法能代替它。
2、对心肌梗塞的诊断具有可靠而实用的价值，不仅能确定有无心肌梗塞，而且还可以确定梗塞的病期、部位、范围，并了解它的演变过程。
3、对房室肥大、心肌炎、心肌病、心肌供血不足和心包炎的诊断有较大的帮助。
4、能了解某些药物(如洋地黄、奎尼丁等)和电解质紊乱对心肌的影响。
5、心电监护技术已广泛应用于手术麻醉、用药观察、航天、体育及危重病人的抢救。
心电图产生原理心肌静息膜电位的形成-80~95mv++++++++++++++++++Nernt方程方程跨膜电位相当于K+的平衡电位细胞内外的电位差就这样测量(1)心肌静止时)(复极状态)(2)心肌细胞受刺激)(从左到右开始除极)depolarization:Na+influ某除极方向此时若将检测电极置于体表一定位便可测得一定的电位变化。
置，便可测得一定的电位变化。
从左到右除极)(3)除极过程从左到右除极)除极过程(从左到右除极depolarization:Na+influ某除极方向除极完成)(4)除极状态(除极完成)复极化(repolarization)复极化(repolarization)心肌细胞完成除极后，极后，继之出现极化状态的恢复过程称为复极化(repolarization)复极化此种电偶相继向另一端推移，此种电偶相继向另一端推移，产生动作电流，直至整个细胞完成除极化。
心电图-心电向量详解
III导联主波向上
I III 无偏移
左偏 右 偏 •23
I
2.坐标法
III
作图法测定心电轴
3、查表法：
根据 I、III导联中QRS波群的代数和查表得出 心电轴。
•24
- 90o
平均心电轴
+180o
+ III
+90o
+
I左
0o
•25
心电轴偏移的临床意义
1、正常最大心电轴范围： -300 ~ +900 ，
无偏移： 00 ~ +900 2、左偏：-300~ -900，左心室肥大、左前分支阻滞。 3、右偏：+900~+1800，右室肥大和左后分支阻滞 4、不确定电轴（极度右偏）： -900 ~ +1800 ，先天性
心脏病（如肺心病、冠心病、高血压等），也可以 发生在正常人（正常变异）。
V1导联： rS、QS ( )
少见
V3导联： RS ( ) V5导联： qR、qRs、 Rs、R ( )
•45
J点
QRS波群终点与S-T段 起始处的交接点。
S-T段
正常无偏移 ， 抬高， 压低
压低幅度：任一导联均应<0.05mV （水平型）
抬高幅度：肢体导联、V4~V6<0.1mV,
V1~V2<0.3mV；V3<0.5mV
（3）R峰时间（室壁激动时间VAT）VAT通常作为心室肥大的诊断条件之一。
（4）Q波：正常的Q波振幅应小于同导联中R波的1/4, 时距应小于0.04s (唯III、aVR、aVL 导联可超过)，V1导联不应有q波，但可呈QS型。
简明心电向量图
五、QRS环初始向量（即0.01s向量）和QRS环 主 体所在的象限。
六、QRS-T夹角、最大T/ R比值、T环长/宽 （L / W）比例和空间T/R比值、空间T环之 L / W比例。
七 、 特 殊 病 例 需 测 定 QRS 环 0.01s 、 0.02s 、 0.03s、0.04s……向量值（角），最大向前 、后、左、右、上、下QRS向量值，QRS环 半面积向量值（角），QRS环面积、长度、 宽度、厚度等。
2、最大向量：从O点开始至P、QRS、T环最远点 的 距离（mV）。
3、最大向量角：各个环与其坐标轴之间的角度。
三、时限：P环和QRS环时限（ms）。 VCG的1个泪点=2.5/2ms，将全环的泪点数 ÷ 4 （或5）x10即为全环运行的时限。
四、运行速度：用泪点间距来测定。间距小、泪 点密集表示运行速度缓慢，反之运行速度快。
LF电极：左小腿内侧缘 RF电极：右小腿内侧缘（地线）
四、电轴：
电极连接时通过适当的电阻构成X、Y、Z轴。
X轴：即左右轴，由（A+C）+ 与I- 组成， 相当于I导联。
Y轴：即上下轴，由（M+LF）+与H- 组成， 相当于aVF导联。
Z轴：即前后轴，由（A+C+E+I）+与 异常心电向量图
一、左心室肥大：
（一）主要VCG改变： 向左后的除极面增大，QRS环电压振幅增 高 、 除 极 时 间 延 长 （ 一 般 不 超 110ms ） ，QRS最大向量更偏向左后方。
（二）诊断标准：
1、最大QRS向量值超过正常上限。 2、H面最大QRS向量角移至-20 - -30度之后。 3、LS面最大QRS向量角移至+30 - +50度之后;
心电图基础知识(共55张PPT)
2024/1/28
室性心动过速
连续3个或3个以上室性期前收 缩构成，心室率通常为100250次/分。
心室扑动
QRS波群与T波消失，代之以规 律的、振幅相等的正弦波，频 率约为200-250次/分。
心室颤动
QRS波群与T波完全消失，代之 以极不规则的室颤波，频率约 为250-500次/分。
8
QRS波群形态及意义
形态
时间
电压
意义
第一个向下的波称为Q波，第 一个向上的波称为R波，R波后 面的向下的波称为S波。QRS 波群后第一个向上的波称为J点 。
2024/1/28
正常成年人QRS时间多在 0.06-0.10秒之间，最宽不超过 0.12秒。
在肢体导联中，RV1<1.0mV ，RV5<2.5mV， RV5+SV1<4.0mV（男性）或 <3.5mV（女性）。在胸导联 中，V1的R波一般不超过 1.0mV。
窦性心动过速 窦性心动过缓 窦性心律不齐 窦性停搏
2024/1/28
心率超过100次/分，P波形态正 常，PR间期缩短。
同一导联上P-P间期差异>0.12s ，与呼吸运动有关。
12
房性心律失常
房性期前收缩
提前出现的P'波，形态与窦性P 波不同，PR间期>0.12s。
心房扑动
P波消失，代之以F波，即规律的 锯齿状扑动波，心房率通常为 250-300次/分。
低钙血症
减缓心肌细胞复极过程，可能 导致心电图出现QT间期延长
、T波增宽等异常表现。
2024/1/28
20
06
心电图在临床应用中的价值
Chapter
医学交流课件：多层面胸导联心电图与心电向量图检查及意义讨论
心电向量图与心电图的关系
04
多层面胸导联心电图检查
胸导联心电图技术的起源和发展
胸导联心电图是心脏电生理检查的重要手段之一。自1950年代初期以来，胸导联心电图技术不断发展和完善，为临床心血管疾病的诊断和治疗提供了重要帮助。
胸导联电极的放置和连接
胸导联电极的放置位置包括胸骨右缘第二肋间、胸骨左缘第四肋间、锁骨中线与第五肋间交汇处、腋前线第五肋间等，电极的连接方法包括红色导线连接正极，黑色导线连接负极。
心电图与心电向量图在其他疾病中的应用
心电图与心电向量图的局限性
受个体差异和药物影响
心电图和心电向量图检查结果受到个体差异和药物的影响，可能影响对病变的判断。
不能替代其他检查
虽然心电图和心电向量图对于心脏疾病的诊断有一定价值，但不能替代其他影像学检查和生化指标检测。
需要专业解读
心电图和心电向量图的解读需要专业知识和技能，需要医生或专业技术人员进行解读。
02
心电图基础知识
心电图是一种记录心脏电活动的无创性检查方法，它能够反映心脏的电活动状态、节律和传导等方面的情况。
心电图记录的是心电信号通过不同部位、不同方向传导过程中的综合投影，因此能够提供心脏电活动的大量信息。
心电图基本概念
胸导联分为单极胸导联和双极胸导联，它们在心电图波形上有不同的表现形式。
将心电向量的变化通过图形方式记录下来，即为心电向量图。
心电向量图
心电向量图基本概念
ቤተ መጻሕፍቲ ባይዱ
选择三个互相垂直的导联
计算心电向量
绘制心电向量图
心电向量图的绘制方法
心电图主要反映心脏的电活动情况，而心电向量图则能更直观地显示心电向量的变化情况。
心电图与心电向量图在临床上有相互补充的作用，对于一些复杂的心律失常，心电向量图能提供更全面的信息。
心电向量图
心电向量图心电向量图（vectorcardiography，VCG）能较真实地记录出心脏动作电流的立体图象，可用来阐明心电图产生的原理和解释心电图波形，从而提高临床的诊断效果。
一、心电向量的形成原理（一）心电向量的概念⒈向量、综合向量和空间向量心肌在作机械性收缩之前，先有电激动而产生电动力。
心肌电动力是一个既有大小又有方向的量，可用物理学名词“向量”来表达。
以矢线表示则代表三个内容：按力学原则，把几个同时存在的瞬间向量叠加起来，所得的向量称综合向量。
心脏是一个立体器官，在激动过程的每一瞬间所产生的心电向量都占有一定的空间位置，即有上下、左右、前后的立体关系。
这种反映立体的向量，称为空间心电向量。
将心动周期中各个空间心电向量的运行轨迹连接起来，就构成一个空间心电向量环。
⒉三个面（额面、横面、侧面）（二）向量环的形成P环⒈形成激动由窦房结→右房→左房。
⒉方向及顺序⑴除极：（右房）向前→向下→（左房）向左→向后→向左上（回到原点）。
⑵复极：顺序同除极，但方向相反。
正常时无或很小，多被中心光点或QRS环的起始部掩盖（图2）。
QRS环⒈室间隔向量（向量1）即0.01秒向量，又称起始向量或初始向量。
向量的发源点有三处：即前区（左前分支经过处）、中央区（间隔支起始处）和后区（左后分支经过处）。
方向正常人应指向右前、上方或右前、下方。
个别自右后指向左、前方。
⒉前壁向量（向量2）即0.02秒向量，是指向左右心室的前壁除极综合向量，当室间隔除极完了的同时，右室前乳头肌的右束支传导激动右室前壁并扩展到右室心尖部，与此同时左束支的前、后分支综合向量经左室前壁指向左室心尖部，左右心室前壁相继心尖同时除极。
方向向前下偏左方。
⒊左室前侧壁向量（向量3）即0.03秒向量，是指向左室前侧壁的综合向量，此时右室接近除极完毕，而是左室继续除极的左右室综合向量，但右室电势甚小，所以，主要是左室的除极向量。
方向向前、偏左下方。
⒋左室侧壁向量（向量4）即0.04秒向量，是左室侧壁除极的向量，此时因右室已除极完毕，左室除极时无对抗力量，与左室后下壁的除极共同构成了心室除极的最大向量。
