微波电子自旋共振
微波段电子自旋共振实验
微波段电子自旋共振实验微波段电子自旋共振实验是一种用于研究物质结构和性质的非常成熟的技术，在化学、生物、材料科学等领域都有广泛应用。
其原理是利用微波入射激发样品内部电子的自旋，然后通过测量样品吸收或散射微波的信号，可以获得有关样品组成、结构和性质的信息。
本文将结合实际案例，介绍微波电子自旋共振实验的基本原理、实验流程和结果分析。
一、实验原理微波段电子自旋共振实验的基本原理是：受到强磁场激发的电子会产生自旋共振，即自旋能级间的跃迁。
当在该系统中施加一定频率的微波信号时，电子上下能级之间的跃迁就会发生改变，从而产生吸收或散射微波的信号。
因此，只要控制磁场强度和微波频率，就可以获得样品的电子自旋共振信号，并利用该信号分析样品内部的结构、组分、成分等。
二、实验流程1. 实验样品的制备实验样品的制备是微波电子自旋共振实验的重要组成部分。
通常，样品的质量、纯度、形状、尺寸和含水量等因素都会影响实验结果。
因此，在样品制备的过程中，需要仔细控制实验参数，尽可能排除干扰因素。
2. 磁场和微波信号控制为了产生自旋共振信号，需要优化磁场和微波信号的参数。
具体来说，需要根据样品的特性和实验要求，控制磁场强度、方向和微波频率等参数，从而使得自旋共振的跃迁能够发生。
3. 信号接收与分析通过调节微波信号的频率和强度，可以探测样品内部的电子自旋共振信号。
实验中，通常使用一套专门的信号接收和分析系统，包括高灵敏度的微波探测器、相位差锁定放大器、数据采集器等设备，从而获得高精度的自旋共振信号。
三、实验结果分析在微波电子自旋共振实验中，由于样品内部电子的自旋共振能够反映其结构和性质，因此，该技术在绝大多数领域都有广泛应用，如化学、生物、材料科学等。
下面以单个丙烯酸甲酯单元为例，阐述微波电子自旋共振实验的应用：在实验中，我们使用樟脑作为标准物质，探测单个丙烯酸甲酯单元的自旋共振信号。
结果发现，当微波信号在249GHz处施加时，样品中出现两个自旋共振峰，分别对应电子自旋顺/反平行的两个状态。

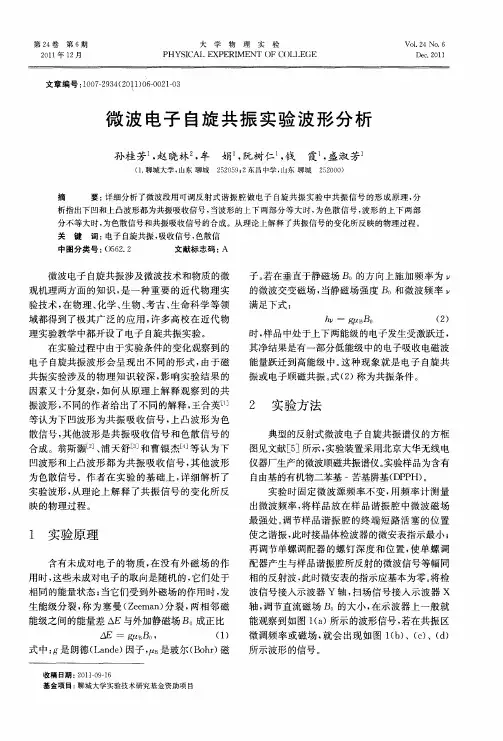

微波电子自旋共振实验波形分析
配器产生与样品谐振腔所反射的微波信号等幅同 相 的反射 波 ， 时微安 表 的指示 应基本 为零 。 此 将检
波信 号接 人示 波器 Ｙ轴 ， 扫场 信 号接 入 示 波器 Ｘ 轴， 调节直 流 磁场 的大小 ， 在示 波 器 上一 般就
能级之间的能量差 △ Ｅ与＃ ￣静磁场 Ｂ 成正 比 ｂｉ Ｊ 。
映 的物理过 程 。
１ 实验 原 理
含 有未 成对 电子 的 物质 ， 没 有 外 磁 场 的作 在
用时 ， 这些未成对 电子的取向是随机的， 它们处于
相 同 的能量 状态 ； 当它 们受 到外 磁场 的作用 时 ， 发 生能级 分 裂 ， 为 塞 曼 （ ｅｍａ ） 裂 ， 称 Ｚｅ ｎ 分 两相 邻 磁
第２ ４卷
第 ６ 期
大
学
物
理
实
验
Ｖｏ． ４Ｎｏ ６ １２ ．
Ｄｅ ． Ｏ １ ｃ２ １
Байду номын сангаас
２１ ０ １年 １ 月 ２
Ｐ ＹＳ ＣＡＩ ＸＰ Ｈ Ｉ Ｅ ＥＲＩ ＥＮＴ （Ｆ ＧＥ Ｍ ） ＣＯＩＩＥ
文 章 编 号 ：０ ７２ ３ （ ０ １ ｏ — ０ １ ０ １０ —９４ ２ １ ） ６ ０ ２ — ３
析指出下 凹和上凸波形都为共振吸收信号 ， 当波形 的上 下两 部分等大 时 ， 为色散信号 ， 波形 的上下两部 分不等大时 ， 为色散信 号和共振 吸收信号 的合成 。从理论上解释 了共振信号 的变化所反映 的物理过程 。 关 键 词： 电子 自旋共振 ， 吸收信号 ， 色散信
文献标 志码 ： Ａ 中图分类号 ： ６． ０５ ２ ２
３ 波 形 分 析
发 生 自旋 共振 时 ， 外加 磁 场 和驰 豫 作用 对 顺 磁 物 质 的磁 化强 度矢量 的共 同作 用可用 著名 的布
微波电子自旋共振试验
g =2
DPPH的g因子标准值 2.0036
微波技术
1、微波 TE10模式的电场的电场和磁场分量示意
截止频率
波导传输波长 m=1 n=0 a=23mm b=10mm
3、波导管尺寸
微波技术
y
-z
b a
m=1 n=0 a=23mm b=10mm
x
截止频率
9.522GHz
电子自旋共振
1、能级分裂
电子自旋受外磁场影响能级分裂，分裂能极差与磁场成正比
电子自旋共振
2、共振条件
电磁波量子化地每一份能量等于分裂能级差
电子自旋共振
3、朗德g因子
量子理论中电子轨道角动量和自旋角动量（L-S）耦合结果
电子自旋共振
4、标准样品DPPH
一个未配对“自由电子”，轨道角动量完全猝灭
L=0 S=J
3、微波共振吸收条件 三峰等间距
二峰合一
吸收曲线
4、DPPH的朗德g因子计算 调节磁场得到三峰等间距信号，通过高斯计测量磁感应 强度
计算得
5、吸收曲线线型
吸收曲线
竖直虚线左边的一次微分曲线，峰值右边近似直线的斜率kB与左边的斜 率kA，如果相比等于2.2，则吸收曲线为高斯型，如果相比等于4，则吸收 曲线为洛伦兹型
波导传输波长 40.7mm
实验所用微波频率为
f=9.866GHz
实验仪器
FD-ESR-C型微波电子自旋共振实验仪，双踪示波器
吸收曲线
1、微波共振吸收条件
方向垂直于波导宽边的纵向外界磁场（即水平方向）由永磁铁磁场 B0和正弦扫描磁场 Bsinωt 相加提供
吸收曲线
2、示波器显示的吸收信号
吸收曲线
所以
高斯型
Thank you
微波电子自旋共振
11.若共振波形峰值较小，或示波器图形显示欠佳，可 采用四种方式调整：（1）将可变衰减器逆时针旋转， 减小衰减量，增大微波功率。（2）顺时针调节“扫场” 旋钮，加大扫场电流。（3）提高示波器的灵敏度。 （4）调节微波信号源振荡腔法兰上的调节钉，可加大 微波辐射功率。 12.若共振波形左右不对称，调节单螺钉调制器的深度 及位置，或改变样品在磁场中的位置，通过微调样品 谐振腔使共振波形成。 13.调节“调相”旋钮，即可使双共振峰处于合适的位 置。 14.用高斯计测得外磁场B0，计算g因子。 15.为了得到腔体的波导波长λg，可移动样品位置， 两信号间的距离即为波导波长λg的一半。
（四）本次实验装置的介绍
实验装置一
隔离器 衰减器 波长计 终端匹配
隔离器
信号源
魔T
检波器
移相器
电磁铁
谐振腔
扫场线圈
稳恒线圈
直流电源
扫场电源
反射式谐振腔的品质因数QL
微波元器件补充介绍：波导魔T
波导魔T是如图所示的四口网 络类波导类微波元器件。利用波导 魔T的S矩阵可知其1号与4 号端口， 2号与3号端口是相互隔离的，且四 个端口可以同时达到匹配。在1号 端口的输出波为：
（二）关于电子自旋共振的相关公式的推导
（三）电子自旋共振与核磁共振的比较
电子磁矩比核磁矩大三个数量级，在磁场相同的情况下， 电子塞曼能级间距要比核塞曼能级间距大很多，由玻尔兹曼 分布律，其能级间的粒子数差距也很大，所以电子自旋共振 的信号比核磁共振的信号大很多。 ESR一般都是在微波频段，但是在较弱的磁场下，在射 频段也能观察到电子自旋共振现象。ESR多半用的是X波段， 少数用Q波段。 由于电子磁矩比核磁矩大很多，所以电子的顺磁弛豫 作用比核弛豫作用强得多，即ESR的T1和T2一般都很短，吸 收谱线的线宽较宽。为了加大T1、T2，减小线宽，提高分辨 本领，我们通常采用降低样品温度的方法，加大样品中顺 磁离子之间的距离。
微波电子自旋共振
微波段电子自旋共振实验仪一、概述电子自旋共振(Electron Spin Resonance)缩写为ESR，又称顺磁共振(缩写为EPR,Paramagnetic Resonance)。
它是指处于恒定磁场中的电子自旋磁矩在射频电磁场作用下发生的一种磁能级间的共振跃迁现象。
这种共振跃迁现象只能发生在原子的固有磁矩不为零的顺磁材料中，称为电子顺磁共振。
1944年由前苏联的柴伏依斯基首先发现。
它与核磁共振(NMR)现象十分相似，所以1945年Purcell、Paund、Bloch和Hanson等人提出的NMR实验技术后来也被用来观测ESR现象。
ESR己成功地被应用于顺磁物质的研究,目前它在化学、物理、生物和医学等各方面都获得了极其广泛的应用。
例如发现过渡族元素的离子、研究半导体中的杂质和缺陷、离子晶体的结构、金属和半导体中电子交换的速度以及导电电子的性质等。
所以，ESR也是一种重要的近代物理实验技术。
由上海复旦天欣科教仪器有限公司生产的FD-ESR-C型微波段电子自旋共振实验仪是用来完成微波段电子自旋共振实验教学的近代物理实验仪器，它主要用来测量DPPH样品的ESR吸收谱线，测量g因子，并分析微波系统的特性。
该仪器测量准确、稳定可靠、实验内容丰富，可以用于物理高年级学生专业实验以及近代物理实验。
二、仪器简介FD-ESR-C型微波电子自旋共振实验仪主要由三部分组成：磁铁系统、微波系统、实验主机系统，如图1所示，另外实验时必须配有双踪示波器（选购件）。
图1 FD-ESR-C型微波段电子自旋共振实验仪三、技术指标1．短路活塞调节范围 0－65mm2．样品管外径 4.8mm3．微波频率计测量范围 8.2GHz-12.4GHz 分辨率 0.005GHz4．数字式高斯计测量范围 0－2T 分辨率 0.0001T5．波导规格：BJ-100(波导内尺寸：22.86mm×10.16mm)四、实验项目1. 了解和掌握各个微波波导器件的功能和调节方法。
微波段电子自旋共振 实验报告
微波段电子自旋共振引言电子自旋共振(Electron Spin Resonance，简称ESR)也称电子顺磁共振(Electron Paramagnetic Resonance)，是1944年由扎伏伊斯基首先观测到的，它是磁共振波谱学的一个分支。
在探索物质中未耦合电子以及它们与周围原子相互作用方面，顺磁共振具有很高的灵敏度和分辨率，并且具有在测量过程中不破坏样品结构的优点。
目前它在化学，物理，生物和医学等领域都获得了广泛的应用。
实验目的1.本实验的目的是在了解电子自旋共振原理的基础上，学习用微波频段检测电子自旋共振信号的方法。
2.通过有机自由基DPPH的g值和EPR谱线共振线宽并测出DPPH的共振频率，算出共振磁场，与特斯拉计测量的磁场对比。
3.了解、掌握微波仪器和器件的应用。
4.学习利用锁相放大器进行小信号测量的方法。
实验原理电子自旋共振研究的对象是有未偶电子（即未成对电子）的物质，如具有奇数个电子的原子和分子，内电子壳层未被填满的原子和离子，受辐射或化学反应生成的自由基以及固体缺陷中的色心和半导体、金属等。
通过对物质的自旋共振谱的研究，可以了解有关原子，分子及离子中未偶电子的状态及周围环境方面的信息，从而获得有关物质结构的知识。
例如对固体色心的自旋共振的研究，从谱线的形状、线宽及g银子，可以估算出缺陷的密度，了解缺陷的种类，缺陷上电子与电子的相互作用，电子与晶格的相互作用的性质等。
电子自旋共振可以研究电子磁矩与外磁场的相互作用，通常发生在波谱中的微波波段，而核磁共振（NMR）一般发生在射频范围。
在外磁场的作用下的能级发生分裂，通常认为是塞曼效应所引起的。
因此可以说ESR是研究电子塞曼能级间的直接跃迁，而NMR则是研究原子和塞曼能级间的跃迁。
也就是说，ESR和NMR是分别研究电子自旋磁矩和核磁矩在外磁场中磁化动力学行为。
1.电子自旋磁偶极矩电子自旋磁偶极矩和自旋磁矩m的关系是其自旋磁偶极矩与角动量之比称为旋磁比其表达式为因此，电子自旋磁偶极矩沿磁场H方向的分量应该写为式中为电子自旋角动量的z分量量子数,为玻尔磁子。
实验八微波电子顺磁共振
实验⼋微波电⼦顺磁共振实验⼋微波电⼦⾃旋共振电⼦⾃旋共振⼜称电⼦顺磁共振。
由于这种共振跃迁只能发⽣在原⼦的固有磁矩不为零的顺磁材料中，因此被称为电⼦顺磁共振；因为分⼦和固体中的磁矩主要是⾃旋磁矩的贡献所以⼜被称为电⼦⾃旋共振，简称“EPR”或“ESR”。
由于电⼦的磁矩⽐核磁矩⼤得多，在同样的磁场下，电⼦顺磁共振的灵敏度也⽐核磁共振⾼得多。
在微波和射频范围内都能观察到电⼦顺磁现象，本实验使⽤微波进⾏电⼦顺磁共振实验。
⼀、实验的⽬的1．研究微波波段电⼦顺磁共振现象。
2．测量DPPH 中的g 因⼦。
3．了解、掌握微波仪器和器件的应⽤。
4．进⼀步理解谐振腔中TE10波形成驻波的情况，确定波导波长。
在原⼦和分⼦中，电⼦处原⼦核的正电势内，在某些允许的轨道中作轨道运动。
1925年，当时还是学⽣的（Goudsmit 和Uhlenbeck ）认为电⼦不仅作轨道运动，⽽且像围绕着太阳旋转的⾏星那样，还进⾏⾃转。
按照这种模型，当原⼦和分⼦存在具有未配对电⼦的轨道时，由于电⼦⾃旋形成⼀个⼩磁偶极⼦，因⽽当外加⼀定强度的磁场后，由于电⼦⾃旋和磁场之间的相互作⽤，其轨道能级进⼀步劈裂成⼏个能级。
在这些特定的能级之间，如果发⽣电⼦跃迁，将引起电磁波的吸收和发射，这就是ESR 。
如果原⼦和分⼦的电⼦轨道全部是封闭壳层时，由泡利（Pauli ）原理，各电⼦轨道将分别被两个⾃旋相反的电⼦占有，由电⼦⾃旋产⽣的磁矩就彼此抵消。
因此也测不到ESR 。
原⼦核也和电⼦⼀样，由于核⾃旋也形成⼀个⼩磁体（核磁⼦），其中有代表性的就是质⼦（1H ）。
与ESR 的情况相同，如和外磁场之间的相互作⽤，也能使原⼦能级分裂，这时如果在分裂的能级间引起电磁波的吸收和发射，这就是NMR 。
⼆、实验原理本实验有关物理理论⽅⾯的原理请参考有关“电⼦⾃旋（顺磁）共振”实验、“微波参数测量”实验等有关章节。
具有未成对电⼦的物质置于外磁场B 0中，由于电⼦⾃旋磁矩与外加磁场B 0相互作⽤，导致电⼦基态塞曼能级分裂，其能量差为：0B B g E µ=? （1）其中g=2.0023为⾃由电⼦的朗德因⼦。
电子自旋共振完整版
电子自旋共振摘要：电子自旋共振是近代物理学的一个重要发现，该现象目前已经被广泛的应用。
本文主要介绍基于FD-ESR-C型微波电子自旋共振实验仪的实验原理、实验装置、实验方法、实验步骤等。
关键词：近代物理实验；微波；电子自旋共振；g因子；【1】引言电子顺磁共振（电子自旋共振）是1944年由前联的扎伏伊斯基首先观察到的。
它是指电子自旋磁矩在磁场中受到响应频率的电磁波作用时，在它们的磁能级之间发生的共振跃迁现象。
这种现象在具有未成对自旋磁矩的顺磁物质（即含有未耦电子的化合物）中能够观察到，因此，电子顺磁共振是探测物质中未耦电子以及它们与周围原子相互作用，从而获得有关物质微观结构信息的重要方法。
这种方法具有有很高的灵敏度和分辨率，能深入物质部进行细致分析而不破坏样品结构以及对化学反应无干扰等优点。
本实验要求观察电子自旋共振现象，测量DPPH中电子的g因子。
【2】实验原理本实验采用含有自由基的有机物“DPPH ”，其分子式为3226256)()NO H NC N H C - ，称为“二苯基苦酸基联氨”，其结构式如图所示：在第二个氮原子上存在一个未成对电子——自由基，ESR 就是观测该电子的自旋共振现象。
对于这种“自由电子”没有轨道磁矩，只有自旋磁矩，因此实验中观察到的共振现象为ESR ，也就是电子自旋共振。
这里需要指出这种“自由电子”也并不是完全自由的，它的 e g 值为(2.0023±0.0002)，DPPH 的ESR 信号很强，其e g 值常用作测量其值接近2.00的样品的一个标准信号，通过对各种顺磁物质的共振吸收谱线e g 因子的测量，可以精确测量电子能级的差异，从而获得原子结构的信息。
自由电子的自旋磁矩和外加恒定磁场 B 0相互作用将使基态能级发生分裂 , 2 个能级之间的能量差ΔE 与外加磁场 B 0 的大小成正比:0B B μ g = E Δ （1）式中g 的值是Lande 因子或劈裂因子。
电子自旋共振实验报告
电子自旋共振实验报告电子自旋共振（ESR）是一种用来研究物质中未成对电子的技术。
通过应用微波辐射，可以观察到电子在外加磁场下的共振吸收现象。
本实验旨在通过对苯基自由基的ESR谱测定，探究其电子自旋共振的基本原理和实验方法。
实验仪器与设备。
本次实验所用的仪器设备包括X波段微波频率计、磁场调节器、样品转台、示波器等。
其中，X波段微波频率计用于测定微波的频率，磁场调节器用于调节外加磁场的大小，样品转台用于调整样品的方向，示波器用于观察共振信号。
实验步骤。
1. 将苯基自由基溶解在溶剂中，得到样品液。
2. 将样品液倒入ESR玻璃管中，通过真空抽取将氧气和杂质排除。
3. 将ESR玻璃管放置在样品转台上，调整磁场方向。
4. 通过微波频率计测定微波的频率，并调节磁场大小，使得共振信号出现在示波器上。
5. 记录微波频率和磁场大小，绘制电子自旋共振谱图。
实验结果与分析。
通过实验测得苯基自由基的电子自旋共振谱图如下：（插入电子自旋共振谱图）。
从图中可以看出，在一定的磁场下，苯基自由基吸收微波的频率呈现出共振现象。
通过对谱线的测定和分析，可以得到苯基自由基的g因子和超精细耦合常数，从而进一步了解其电子结构和分子结构。
结论与讨论。
本实验通过电子自旋共振技朋，成功测定了苯基自由基的ESR谱图，并得到了相关的参数。
通过对实验结果的分析，可以进一步探究苯基自由基的电子结构和分子结构。
同时，本实验还验证了电子自旋共振技术在研究未成对电子体系中的重要应用价值。
总结。
电子自旋共振是一种重要的实验技术，可以用来研究物质中未成对电子的性质。
本次实验通过对苯基自由基的ESR谱测定，展示了电子自旋共振技术的基本原理和实验方法。
通过对实验结果的分析，可以进一步了解样品的电子结构和分子结构，为相关领域的研究提供重要参考。
参考文献：1. Harris, D.C. (2010). Quantitative Chemical Analysis (8th ed.). New York: W.H. Freeman and Company.2. Weil, J.A., & Bolton, J.R. (2007). Electron Paramagnetic Resonance: Elementary Theory and Practical Applications (2nd ed.). New York: Wiley-Interscience.以上为本次电子自旋共振实验的报告内容，希望能对相关研究工作提供一定的参考价值。
epr化学术语解释
epr化学术语解释EPR化学术语解释EPR（电子自旋共振）是一种广泛应用于化学和生物化学领域的实验技术，用于研究和解释物质中的电子结构和相互作用。
在本文中，我将深入解释EPR的原理、技术应用以及其在科学研究中的重要性。
一、EPR是什么？1. 原理解释EPR，全名为电子自旋共振，是一种基于电子自旋的物理现象的实验技术。
在原子、分子和固体物质中，电子具有自旋，类似于地球自转的自旋。
EPR利用这种自旋现象和物质与外加磁场或微波辐射的相互作用，来研究和解释电子结构、电子间相互作用以及物质性质的变化。
2. 技术应用EPR在化学和生物化学领域应用广泛，可以用于研究和解释很多不同的现象和物质，例如自由基、过渡金属配合物、生物大分子等。
通过测量和分析被研究物质吸收或发射的微波辐射，可以获得有关电子结构、电子间相互作用以及物质性质的重要信息。
二、EPR技术的基本原理1. 电子自旋和能级结构在EPR实验中，物质中的电子具有自旋，常用记号为S。
电子自旋受到外加磁场的影响，能量级别会发生变化。
通过对这些能级的研究，可以了解电子自旋态和能量间距等重要参数。
2. 微波辐射的作用EPR实验通常需要提供一个恒定的磁场，并附加一个微波源。
微波的频率和磁场的大小需要精确调控，以满足不同物质的研究需求。
微波辐射与物质中的电子自旋相互作用，会导致能级结构的改变。
3. 谱线和参数解析在EPR实验中，通过观察和分析样品吸收或发射的微波辐射谱线，可以获得有关电子结构、磁场大小以及其它物质性质的信息。
谱线的形状和参数解析对于理解和解释物质之间的相互作用以及其性质的变化至关重要。
三、EPR在科学研究中的重要性1. 分子结构和电子态的研究EPR可以提供有关分子结构和电子态的重要信息。
通过测量和研究不同分子中电子自旋的行为，可以了解分子之间的相互作用以及电子态的能量分布。
这对于药物研究、材料科学、光谱学等领域具有重要意义。
2. 自由基化学和生物体内过程的研究自由基是一类具有不成对电子的分子或原子，它们在许多化学和生物学过程中起着重要作用。
微波法测电子自旋共振实验
中国石油大学 近代物理实验 实验报告 成 绩：班级： 姓名： 同组者： 教师：实验7-2 微波法测电子自旋共振实验【实验目的】1、 了解电子自旋共振理论2、 掌握电子自旋共振的实验方法3、 测定DPPH 自由基中电子的g 因子和共振线宽【实验原理】1、电子自旋共振基础原子中的电子在沿轨道运动的同时具有自旋，其自旋角动量为 () 1+=S S p S （7-2-1）其中S 是电子自旋量子数，2/1=S 。
电子的自旋角动量S p 与自旋磁矩S μ间的关系为 ()⎪⎩⎪⎨⎧+=-=12S S g p m e g B SS e S μμμ （7-2-2） 其中：e m 为电子质量；eB m e 2 =μ，称为玻尔磁子；g 为电子的朗德因子，具体表示为 )1(2)1()1()1(1++++-++=J J S S L L J J g （7-2-3） J 和L 为原子的总角动量量子数和轨道角动量量子数，S L J ±=。
对于单电子原子，原子 的角动量和磁矩由单个电子决定；对于多电子原子，原子的角动量和磁矩由价电子决定。
含有单电子或未偶电子的原子处于基态时，L=0，J=S=1/2，即原子的角动量和磁矩等价于单个电子的自旋角动量和自旋磁矩。
设g m e e2=γ为电子的旋磁比，则 S S p γμ= （7-2-4）电子自旋磁矩在外磁场B （z 轴方向）的作用下，会发生进动，进动角频率ω为B γω= （7-2-5）由于电子的自旋角动量S p 的空间取向是量子化的，在z 方向上只能取m p z S = （S S S S m -+--=,1,,1, ）m 表示电子的磁量子数，由于S =1/2，所以m 可取±1/2。
电子的磁矩与外磁场B 的相互作用能为 B B B E z S S γμμ21±==⋅= （7-2-6） 相邻塞曼能级间的能量差为B g B E B μγω===∆ （7-2-7） 如果在垂直于B 的平面内加横向电磁波，并且横向电磁波的量子能量 ω正好与△E 相等时，即满足电子自旋共振条件时，则电子将吸收此旋转磁场的能量，实现能级间的跃迁，即发生电子自旋共振。
电子自旋共振的实验观察与分析
电子自旋共振的实验观察与分析电子自旋共振（ESR）是一种通过电磁波与物质中的未偶极共振的电子发生相互作用的方法，从而观察和分析样品中未偶极共振电子的性质。
ESR技术在化学、物理、生物等领域有着广泛的应用，特别在研究自由基和有机稳定自由基反应机理、固态物质表征、生物分子结构以及电子传输过程方面起到了重要的作用。
ESR实验主要需要使用一台ESR仪器，仪器的核心是一个集成了磁场产生系统、微波源、探测器和数据处理装置的系统。
实验中，我们通常使用一种叫做共振腔的装置来放置样品，并在样品周围产生一个均匀的磁场。
同时，微波源会产生一定频率的微波信号，通过腔体与样品中的未偶极共振电子发生共振相互作用。
当微波信号的频率与样品中未偶极共振电子的共振频率相等时，会观察到ESR信号。
这个信号的特征可以通过探测器接收到，并由数据处理装置进行处理和分析。
实验中通常需要对样品进行一系列的操作和处理。
首先，我们需要将样品放置在共振腔中，使其暴露在均匀的磁场当中。
然后，我们会调节磁场的强度，通过观察磁场与ESR信号的关系，可以确定样品中未偶极共振电子的g值。
在磁场强度达到一定范围之后，我们开始调节微波信号的频率，通过记录信号的强度和频率的关系，可以得到未偶极共振电子的超精细结构参数。
这些参数包括g因子、超精细结构常数和哈弗逊参数等，对于研究样品中电子的自旋态和电子与周围原子核之间的相互作用具有重要意义。
通过ESR实验观察和分析，我们可以获得样品中未偶极共振电子的性质和行为。
未偶极共振电子是指电子自旋与轨道角动量之间没有明显的关联性，也不受电磁辐射耦合作用的电子。
在研究自由基反应机理时，ESR可以提供自由基浓度、自由基的热力学参数和自由基反应速率常数等重要信息。
在固态物质研究领域，ESR可以用来表征样品的磁性、电子态密度和局域电子结构等信息。
在生物领域中，ESR可以对蛋白质、酶和细胞膜等生物分子的结构和功能进行研究。
总之，电子自旋共振实验是一种重要的实验方法，可以用来观察和分析样品中未偶极共振电子的性质和行为。
电子自旋共振和磁共振技术的发展和应用
电子自旋共振和磁共振技术的发展和应用电子自旋共振(EPR)和磁共振(MRI)是一种非常常见的医学成像技术，被广泛地应用于医疗、科学研究和工业领域。
这两种技术都是基于核磁共振(NMR)的原理发展而来的，在不同的领域都有着广泛的应用。
一、电子自旋共振技术的发展和应用电子自旋共振技术是一种可以测量物质中电子自旋行为的方法。
它通过使用微波辐射的方式，促使微小的磁矢量对电子自旋状态进行干扰并产生信号，从而对样品的结构和组成进行分析。
早期，电子自旋共振技术主要应用于物理实验的研究，例如对气体和液体中电子自旋状态的测量。
近年来，随着技术的突破，它的应用范围进一步扩大，如在化学、生物、医学等领域。
在医学方面，电子自旋共振技术被广泛应用于药物研究、生物分子的结构研究、生命体系的动态过程分析等方面。
它可以提供很多有用的信息，例如样品的电子结构、自由基的浓度和分布等。
这种信息的获取对于药物研究和医学诊断等具有非常重要的意义。
二、磁共振技术的发展和应用磁共振技术是一种利用原子核的自旋状态进行成像的方法。
它通过在样本中加入强磁场，并使用旋转的磁场使得原子核自发地发生共振，从而产生信号。
通过控制所加的磁场和旋转的磁场的强度和频率，可以对样本的结构进行成像。
最初，磁共振技术主要用于化学分析。
之后，由于技术的突破，磁共振成像(MRI)逐渐被应用于医学中，成为了临床中非常重要的诊断手段。
它可以进行高清晰度并且无创的人体内部成像，提供了丰富的内部结构和病变信息。
除了医学之外，磁共振技术还被广泛应用于化学、材料、物理等领域的研究。
例如，在物理学中，磁共振技术被用于研究量子液体等特殊物质，以及超导体的电子结构等方面。
三、发展趋势电子自旋共振和磁共振技术的应用领域非常广泛，涉及人类生活与健康、新材料的研发、环境污染等各个方面。
在这些领域，这两种技术还存在许多应用待发掘。
目前，电子自旋共振技术仍然面临着一些难题，例如信噪比的提高、测量速度的加快等。
实验报告 微波顺磁共振及核磁共振
微波顺磁共振及核磁共振实验实验报告摘要顺磁共振, 称电子自旋共振, 指处于恒定磁场中的电子自旋磁矩, 在射频或微波电磁场作用下磁能级之间的共振跃迁现象。
电子自旋共振方法在高频率波段上能获得较高的灵敏度和分辨率, 能深入物质内部进行超低含量分析而不破坏样品结构, 且对化学反应无干扰。
核磁共振, 是指具有磁矩的原子核在恒定磁场中由电磁波引起的共振跃迁现象。
它是测定原子的核磁矩和研究核结构的直接而又准确的方法, 也是精确测量磁场和稳定磁场的重要方法之一。
关键词核磁共振 顺磁共振 电子自旋 自旋g 因子引言顺磁共振（EPR ）又称为电子自旋共振（electron paramagnanetic resonance, EPR ）, 首先由苏联物理学家 E. K. 扎沃伊斯基于1944年从MnCl2.CuCl2等顺磁性盐类发现的。
由于电子的磁矩比核磁矩大得多, 在同样的磁场下, 电子顺磁共振的灵敏度也比核磁共振高得多。
本实验中, 学生将会观察在微波段的EPR 现象, 测量DPPH 自由基中电子的g 因子。
了解核磁共振的基本原理；学习利用核磁共振校准磁场和测量g 因子或核磁矩μ的方法；在微波和射频范围内都能观察到电子顺磁现象, 本实验使用微波进行电子顺磁共振实验。
早期的核磁共振电磁波主要采用连续波, 灵敏度较低, 1966年发展起来的脉冲傅里叶变换核磁共振技术, 将信号采集由频域变为时域, 从而大大提高了检测灵敏度, 特点：①共振频率决定于核外电子结构和核近邻组态；②共振峰的强弱决定于该组态在合金中所占的比例；③谱线的分辨率极高。
正文1.微波顺磁共振原理由原子物理可知, 自旋量子数 的自由电子其自旋角动量 ( ,h=6.62(10-34 J(s, 称为普朗克常数, 因为电子带电荷, 所以自旋电子还具有平行于角动量的磁矩 , 当它在磁场中由于受磁感应强度 的作用,则电子的单个能级将分裂成2S+1（即两个）子能级, 称作塞曼能级,如图7-4-1所示, 两相邻子能级间的能级差为0B g E B μ=∆ (1)式中 焦耳/持斯拉,称为玻尔磁子, g 为电子的朗德因子,是一个无量纲的量,其数值与粒子的种类有关, 如 的自由电子g=2.0023。
电子自旋共振实验报告
电子自旋共振实验报告电子自旋共振（ESR）是一种通过电子自旋与外加磁场相互作用而产生的共振现象。
本实验旨在通过实验方法验证电子自旋共振现象，并测定其相关参数。
实验仪器与原理。
本实验采用的是X波段电子自旋共振仪，其原理是利用微波磁场与电子自旋的相互作用，使电子自旋能级发生跃迁，从而产生共振信号。
实验仪器主要由微波源、磁场控制系统、探测器和数据采集系统组成。
实验步骤。
1. 调节磁场，首先，通过磁场控制系统调节磁场强度，使其符合实验要求。
2. 调节微波频率，接下来，调节微波源的频率，使其与电子自旋的共振频率相匹配。
3. 探测共振信号，将样品放置在探测器中，观察并记录共振信号的强度和频率。
4. 数据采集，利用数据采集系统对共振信号进行采集和处理，得到相关参数。
实验结果。
通过实验测得样品的电子自旋共振信号，得到了共振频率和共振线宽等参数。
通过进一步处理数据，得到了样品的g因子和电子自旋弛豫时间等参数。
实验分析。
根据实验结果，我们可以得出样品的电子自旋共振特征参数，进而对样品的结构和性质进行分析。
通过对比不同样品的实验结果，可以进一步研究样品的特性和应用。
实验结论。
本实验成功验证了电子自旋共振现象，并得到了样品的相关参数。
这些参数对于研究样品的结构和性质具有重要意义，也为样品的应用提供了重要参考。
总结。
通过本次实验，我们深入了解了电子自旋共振的原理和实验方法，掌握了相应的实验技能。
同时，实验结果也为我们提供了宝贵的数据和信息，为后续的研究工作奠定了基础。
在今后的研究中，我们将进一步深入探讨电子自旋共振的机理和应用，不断完善实验方法，提高实验技术水平，为科学研究和技术应用做出更大的贡献。
以上就是本次电子自旋共振实验的报告内容，谢谢阅读！。
物理实验技术中的电子自旋共振与核磁共振
物理实验技术中的电子自旋共振与核磁共振在物理学领域，电子自旋共振（Electron Spin Resonance，简称ESR）和核磁共振（Nuclear Magnetic Resonance，简称NMR）被广泛应用于研究物质的结构、性质以及相互作用。
本文将介绍这两种重要的物理实验技术，并讨论它们的应用。
一、电子自旋共振电子自旋共振是一种通过电子自旋和外加磁场之间相互作用所导致的能级分裂现象。
该技术利用了电子自旋在磁场中具有两个方向的特性，并通过外加微波辐射来促使电子自旋从一个方向翻转到另一个方向。
当辐射能量与能级分裂的能量差相匹配时，吸收或发射微波辐射的现象就会发生，从而形成特征的共振信号。
电子自旋共振广泛应用于研究物质中的自由基和缺陷态等。
自由基是具有未成对电子的分子或原子，其在化学反应和生物过程中起着重要作用。
通过电子自旋共振技术，可以对自由基的电子态和分子结构进行精确的测量和分析。
此外，电子自旋共振技术还可用于研究生物体内的活性氧和氮自由基等与疾病发展相关的物质。
二、核磁共振核磁共振是一种基于原子核之间相互作用的物理现象。
当物质处于外加磁场中时，原子核会发生能级分裂，形成不同的能级跃迁。
通过施加射频脉冲辐射，能够使原子核从一个能级跃迁到另一个能级，这种共振发生在特定的辐射频率上。
由此，可以根据不同的共振频率得到具有特征性质的核磁共振信号。
核磁共振技术常应用于化学和生物医学领域。
在化学中，核磁共振用于研究分子结构、化学反应和物质的成分等。
通过测量核磁共振信号的频率、强度和相位等参数，可以获得物质分子间的距离、角度以及化学键的性质等信息。
在生物医学领域，核磁共振技术被广泛用于研究生物大分子的结构和功能，例如蛋白质、核酸等。
这有助于人们更好地理解生命的基本原理以及疾病的发生机制。
三、电子自旋共振与核磁共振的联系尽管电子自旋共振和核磁共振是在不同的能级系统中进行研究的，但它们都利用了外加磁场和辐射的相互作用而产生的能级分裂现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国石油大学 近代物理实验 实验报告 成 绩：班级： 应物1502 姓名： 魏宇豪 同组者： 孙天富 教师：实验3-3-2 微波电子自旋共振【实验目的】1、 理解电子自旋共振的工作原理2、 掌握电子自旋共振的实验方法3、 测定DPPH 自由基中电子的g 因子和共振线宽【实验原理】1、电子自旋共振基础原子中的电子在沿轨道运动的同时具有自旋，其自旋角动量为 () 1+=S S p S （7-2-1）其中S 是电子自旋量子数，2/1=S 。
电子的自旋角动量S p 与自旋磁矩S μ间的关系为 ()⎪⎩⎪⎨⎧+=-=12S S g p m e g B SS e S μμμ （7-2-2） 其中：e m 为电子质量；eB m e 2 =μ，称为玻尔磁子；g 为电子的朗德因子，具体表示为 )1(2)1()1()1(1++++-++=J J S S L L J J g （7-2-3） J 和L 为原子的总角动量量子数和轨道角动量量子数，S L J ±=。
对于单电子原子，原子 的角动量和磁矩由单个电子决定；对于多电子原子，原子的角动量和磁矩由价电子决定。
含有单电子或未偶电子的原子处于基态时，L=0，J=S=1/2，即原子的角动量和磁矩等价于单个电子的自旋角动量和自旋磁矩。
设g m e e2=γ为电子的旋磁比，则 S S p γμ= （7-2-4）电子自旋磁矩在外磁场B （z 轴方向）的作用下，会发生进动，进动角频率ω为B γω= （7-2-5）由于电子的自旋角动量S p 的空间取向是量子化的，在z 方向上只能取m p z S = （S S S S m -+--=,1,,1, ）m 表示电子的磁量子数，由于S =1/2，所以m 可取±1/2。
电子的磁矩与外磁场B 的相互作用能为B B B E z S S γμμ21±==⋅= （7-2-6） 相邻塞曼能级间的能量差为B g B E B μγω===∆ （7-2-7）如果在垂直于B 的平面内加横向电磁波，并且横向电磁波的量子能量 ω正好与△E 相等时，即满足电子自旋共振条件时，则电子将吸收此旋转磁场的能量，实现能级间的跃迁，即发生电子自旋共振。
2、实验装置及原理本实验采用的微波段电子自旋共振实验装置如图7-2-1所示，由永磁铁、X 波段（8.5~10.7GHz ）3㎝ 固态微波源、3㎝ 微波波导元件、样品谐振腔、微波电子自旋共振仪和示波器等六分组成。
图7-2-2所示为微波电子自旋共振仪的控制面板。
本实验用的样品是含有自由基的有机物DPPH ，因为它有非常强的共振吸收，即使只有几毫特的磁场（对应的几十兆赫的射频波段），也能观察到明显的共振吸收信号，因此将它作为电子自旋共振实验的一种标准样品。
其分子式为3226266)()(NO H NC N H C -，结构式如图7-2-3所示。
它的一个氮原子上有一个未成对的电子，构成有机自由基，实验表明，自由基的 g 值（公认的DPPH 的g 值为2.0038）十分接近自由电子的g 值（2.0023）。
图7-2-3 DPPH 的结构3㎝固态微波源由耿氏二极管（一种体效应管）、变容二极管和矩形波导谐振腔等组成，其振荡频率可通过改变变容二极管的偏压进行电调谐，也可用螺丝钉在外部进行机械调谐。
使用微波源时，要特别注意耿氏二极管和变容二极管工作电压的极性及范围，在连接线路和调节时，必须按说明书进行，以免造成损坏。
图7-2-1 微波段电子自旋共振实验装置框图图7-2-2 微波电子自旋共振仪由微波源产生的微波信号经隔离器和环行器等传输到样品谐振腔。
隔离器可以阻断微波传输回路中的反射波进入微波源，以免影响微波源的稳定。
环行器则是一种单向传输装置，仅允许微波信号沿特定的环向传输，在有的微波传输装置中，利用魔T 和双T 等波导元件进行组合来替代环行器。
样品谐振腔是安放测试样品的微波谐振腔，为微波段电子自旋共振仪的心脏，样品中产生电子自旋共振所需要的微波能量就是由微波源通过它提供的。
在本实验装置中使用的样品谐振腔是矩形反射式谐振腔，它是由宽边为a 、窄边为b 、长度为l ，两端用金属片封闭的一段矩形波导管构成。
在一端的金属片上开有一小孔（耦合孔），外部微波从该孔输入，而腔内微波从该孔反射出去。
当l 满足一定条件时，腔内形成驻波，发生谐振。
发生谐振时，腔内只存在特定的电磁场分布（即振荡模式），磁场与电场能量相互全部转换，既不从外部吸收能量，也不向外部辐射能量。
由于标准的矩形波导一般设计成只能传输横电波，所以不妨将该振荡模式表示为m np TE ，其中整数m 、n 、p 分别为沿宽边、窄边和腔长方向分布的驻立半波数。
对于比较简单的p TE 10波，如果腔内是真空或空气介质时，计算表明，当2g pl λ= ,2,1=p （7-2-8）时，发生谐振。
其中 21⎪⎪⎭⎫ ⎝⎛-=c g λλλλ （7-2-9）称为波导波长。
式中f c /=λ是微波在自由空间的波长，a c 2=λ是截止或临界波长。
由此可进一步得谐振波长0λ和谐振频率0ν为22012⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛=l p a λ 00/λνc = （7-2-10）谐振波长0λ、谐振频率0ν和腔的形状、体积、波形及腔内介质性质等有关。
样品置于谐振腔中微波磁场H mw （在微波技术中，一般用H 而不是B 表示磁场）的最大处，使其处于相互垂直的稳恒磁场B 0和微波磁场H mw 中，与谐振腔一起构成谐振系统，如图7-2-4所示。
当满足共振条件，即微波磁场H mw 角频率等于0B γ时，样品从微波磁场中吸收能量，破坏谐振状态，造成样品谐振腔的微波反射，反射的微波经环行器进入晶体检波器，由晶体检波器检出形成共振信号。
考虑到发生共振时，样品谐振腔内能量下降，为了保证谐振能够持续，必须从外部微波场中补充能量，这就要求外部微波场的频率应等于样品谐振腔的谐振频率。
由晶体检波器形成的共振信号分为两路，一路直接传输到示波器的y 1（CH1），而另一路则经微分和放大后接到示波器的y 2（CH2）。
系统中的单螺调配器作为样品谐振腔的负载时，与短路活塞（位于晶体检波器后）一起用于调节谐振腔的工作状态。
实验时，在共振条件附近，仔细反复调节单螺调配器、短路活塞及晶体检波器，可以得到峰形尖锐、信噪比好的不同类型的共振信号，如图7-2-9所示。
之所以会产生这种情况，可以从样品谐振腔耦合系数β的变化中得到简单解释。
分析表明，检波晶体在线性检波状态下，最佳耦合条件为临界耦合（β=1），由于11+-=Γββ 所以样品谐振腔谐振时的反射系数Γ为零，即样品谐振腔与波导完全匹配。
当发生共振时，样品吸收微波磁场能量，腔内损耗增加，从而导致样品谐振腔固有品质因数的下降，使β<1，样品谐振腔从临界耦合转变为弱耦合，产生部分反射，形成共振吸收信号，如图7-2-5中（c ）。
从另一个角度看，如果样品谐振腔由过耦合（β>1，偏离共振时腔内损耗减小）因发生共振转变为临界耦合，同样也会形成共振吸收信号，只是信号的方向相反，如图7-2-5中（a ）和（e ）。
而在这两种吸收信号之间，也就相应存在两种不同方向的色散信号，如图7-2-5中（b ）和（d ）。
图7-2-5 DPPH 的吸收与色散信号由于实验装置中使用了微分放大器，所以，我们还可以在示波器上观察到微分放大信号，并由此可以判别共振谱线的线型。
具体做法是：对于微分后的吸收曲线，如图7-2-6所示，计算峰两侧曲线最大斜率比k B /k A （或B ˊ/A ˊ），若等于4，为洛仑兹型，若等于2.2，则为高斯型。
图7-2-4 样品放置图图7-2-6 微分斜率法判定线型【实验装置】电子自旋共振实验装置包括永磁铁（或电磁铁）、扫场电源和扫场线圈、边限振荡器、检波器、探头及样品、移相器、频率计、示波器等。
【实验内容】（1）打开电源，慢慢调节耿氏二极管及变容二极管工作电压（分别为10V 和2V ），预热10~15min ，使微波源工作稳定。
（2）首先，仔细反复调节单螺调配器、短路活塞及晶体检波器，在示波器上观察到峰形尖锐、信噪比好的共振信号，然后，调节永磁铁转轮，使共振信号等间隔，再由频率计测量此时微波频率，用特斯拉计测量磁铁间隙磁感应强度，依据（7-2-7）式计算DPPH 的朗德因子g 。
（3）认真调节单螺调配器位置，在示波器上依次观察图7-2-4所示的各种共振信号，并记录单螺调配器的坐标位置（54321,,,,x x x x x ），根据152x x g -=λ计算波导波长g λ，并进一步计算样品谐振腔长度、微波在自由空间的波长，以及微波频率（已知波导宽边长度a=2.3㎝）。
将计算的微波频率与频率计读数进行比较。
（4）判定DPPH 的共振吸收信号的线型。
【注意事项】1 调节磁铁转轮时，幅度要小，以免共振信号消失。
2 调节单螺调配器、短路活塞及晶体检波器时，动作要轻，防止损坏波导元件。
【数据记录及处理】1、 通过测量计算DPPH 的朗德因子g 。
表1磁感应强度测量表磁感应强度mT315.0 313.2 313.7 平均mT314频率测量结果为9376MHz通过公式B g B E B μγω===∆ 代入上述数据可以计算出g=ωη/μB B=υh/μB B=9376×106Hz ×6.626075×10—34Js ÷（9.2741×10—24J/T ×0.314T ） =2.1412、 测量并计算波导波长、谐振腔长度、微波在自由空间的波长以及微波频率。
表2 当示波器出现7-2-9所示的各种信号时候单螺调配器的坐标位置不同位置时的图像如下所示：位置为1x 时的图像 位置为2x 时的图像位置为3x 时的图像 位置为4x 时的图像位置为5x 时的图像波导波长152x x g -=λ=2（22.6—3.2）mm=38.8mm谐振腔长度l=p λg/2=19.4p （mm ） p=1,2,3…. x1 x2 x3 x4 x5坐标位置mm 3.2 9.0 16.6 19.1 22.6微波在自由空间波长由21⎪⎪⎭⎫ ⎝⎛-=c g λλλλ 带入数据并计算可以得出λ=29.658mm微波在谐振腔内的波长22012⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛=l p a λ由于a 已知p/l=2/λg 也已知带入数据可以计算出λ0=29.658mm频率00/λνc ==2.998×108×103mms -1÷29.3658mm=1.021×1010Hz=1021MHz频率计读数为9376MHz 。
相对误差为：102109376100%100%8.9%9376r E E E E --=⨯=⨯=理实理由于实验仪器的精度问题，和人工调节的原因，虽然误差相对较大，但也可以近似的认为 实验结果正确。
