JTG E42-2005《公路工程集料试验规程》 T 0316粗集料压碎值试验——试验步骤
公路工程集料试验规范
试验应重新进行。
? 7、报告
?
同一种集料至少取 两个试样平行试验两次 ，取平均值
作为每号筛上筛余量的试验结果，报告集料级配组成通过
百分率及级配曲线。
3、T0303-2005 含土粗集料筛分试验
一、目的与适用范围 本方法适用于测定含粘性土的
粗集料的颗粒成。 注：如天然的砂砾土碎石土以
及中低级路面的材料，粘性土颗粒 包覆在砾石(碎石)和砂颗粒上。 T0302的方法不适用于这类材料。
? 3、如果两个条件都满足，集料的最大粒径和公称最大粒径 相同。但这种情况不是很多。
一、T0301-2005 粗集料取样法
试样的缩分--四分法 ? 将试样置于平板上，在自然状态下拌和均匀，摊平，然后沿互 相垂直的两个方向，把试样由中间向两边摊开，分成大致相等的 四份，取其对角的两份重新拌匀，重复上述过程，直至缩分的材 料略多于进行试验所必需的量。
4恒重：指相邻两次称量间隔时间大于3h的情况下，其前后两 次称量之差小于该项试验的精度要求，烘烤时间一般为4-6h。
一、术语
? 1、集料的最大粒径（ maximum size of aggregate ）：指 集料100%都要求通过的最小的标准筛筛孔尺寸，以mm计。
? 2 、 集 料 的 公 称 最 大 粒 径 （ nominal maximum size of aggregate）：指集料能全部通过或有少量不通过（一般容 许筛余不超过 10%）的最小标准筛筛孔尺寸。通常比集料最 大粒径小一个粒级，以mm计。
主要内容：
? 11、T0332-2005 细集料含水率试验 ? 12、T0311-2005 水泥用混凝土粗集料针片状颗粒含量试验 ? 13、T0310-2005 粗集料含泥量及泥块含量试验 ? 14、T0335-1994 细集料泥块含量试验 ? 15、 T0316-2005 粗集料压碎值试验 ? 16、T0353-2000 矿粉亲水系数试验
JTG E422005公路工程集料试验规程 ppt课件
规格要求的系列样品筛。标准筛筛孔为正方形(方孔
筛)，筛孔尺寸依次为75㎜、63㎜、53㎜、37.5㎜、
31.5㎜、26.5㎜、19㎜、16㎜、13.2㎜、9.5㎜、
4.75㎜、2.36㎜、1.18㎜、0.6㎜、0.3㎜、0.15㎜、
0.075㎜。
2020/12/27
• 12 .表观相对密度(视比重)
表观密度与同温度水的密度之比值。
• 13 .表干密度(饱和面干毛体积密度)
单位体积(含材料的实体矿物成分及其闭口孔隙、开口
孔隙等颗粒表面轮廓线所包围的全部毛体积)物质颗粒
的饱和面干质量。
2020/12/27
19
一、术 语
• 14.表干相对密度(饱和面干毛体积相对密度) 表干密度与同温度水的密度之比值。
• 15.毛体积密度 单位体积(含材料的实体矿物成分及其闭口孔隙、开 口孔隙等颗粒表面轮廓线所包围的毛体积)物质颗粒 的干质量。
• 16.毛体积相对密度 毛体积密度与同温度水的密度之比值。
• 17.石料压碎值 按规定方法测得的石料抵抗压碎的能力，以压碎试验 后小于规定粒径的石料质量百分率表示。
• 18. 集料空隙率(间隙率) 2020集/12/2料7 的颗粒之间空隙体积占集料总体积的百分比。 20
一、术 语
• 19.砂率
水泥混凝土混合料中砂的质量与砂、石总质量之比， 以百分率表示。
• 20.针片状颗粒
指粗集料中细长的针状颗粒与扁平的片状颗粒。当颗 粒形状的诸方向中的最小厚度(或直径)与最大长度(或 宽度)的尺寸之比小于规定比例时，属于针片状颗粒。
• 21.标准筛
对颗粒性材料进行筛分试验用的符合标准形状和尺寸
水泥、消石灰、粉煤灰等矿物质有时也可作为填料使
JTG E42-2005公路工程集料试验规程 ppt课件
由碎石及砾石经制砂机反复破碎加工至粒径小于2.36 ㎜的人工砂，亦称破碎砂。
• 7 .石屑
采石场加工碎石时通过最小筛孔(通常为2.36㎜或4.75 ㎜)的筛下部分，也称筛屑。
• 8 .混合砂
由天然砂、人工砂、机制砂或石屑等按一定比例混合 形成的细集料的统称。
• 9 .填料
在沥青混合料中起填充作用的粒径小于0.075㎜的矿物 质粉末。通常是石灰岩等碱性料加工磨细得到的矿粉， 水泥、消石灰、粉煤灰等矿物质有时也可作为填料使 用。
工程常用集料的生成及组成
b、泥沙、矿物质和生物遗体等长期沉积在江 湖和海洋底下，经过长期紧压胶结，以及在地 球内部热力的作用下，变成了岩石，人们称它 为“沉积岩”，如砂岩、页岩和石灰岩等。沉 积岩尽管所占的比例不多，可它多数分布在地 表面，因此，我们平时容易见到。
c、岩浆岩和沉积岩形成之后，受地壳内部的 高温高压的作用，改变了性质和结构，就形成 了另一种岩石——变质岩，如石英岩、大理石 岩等
集料离析情况
三、粗集料试验
（一）粗集料及集料混合料的筛分试验
• （1）目的与适用范围 • ①测定粗集料(碎石、砾石、矿渣等)的颗粒组成对
水泥混凝土用粗集料可采用干筛法筛分，对沥青混 合料及基层用粗集料必须采用水洗法试验。 • ②本方法也适用于同时含有粗集料、细集料、矿 粉的集料混合料筛分试验，如未筛碎石、级配碎石、 天然砂砾、级配砂砾、无机结合料稳定基层材料、 沥青拌和楼的冷料混合料、热料仓材料、沥青混合 料经溶剂抽提后的矿料等。
（一）粗集料及集料混合料的筛分试验
•（2）仪器设备： •①试验筛：根据需要选用规定的标准筛。 ②摇筛机。 ③天平或台秤：感量不大于试样质量的 0.1%。 （例：5000g,要求感量必须小于5000*0.1%=5g) ④其它：盘子、毛刷等。
2024年试验检测师之道路工程自我检测试卷A卷附答案
2024年试验检测师之道路工程自我检测试卷A卷附答案单选题（共40题）1、关于钻芯法测定沥青面层压实度试验方法的描述,错误的有（）。
A.钻孔取样应在路面完全冷却后进行B.普通沥青路面通常在第二天取样C.对改性沥青及SMA路面宜在第三天以后取样D.对吸水率小于0.5%特别致密的沥青混合料应采用水中重法测定其毛体积密度【答案】 D2、水泥混凝土路面行驶质量指数RQI等级划分标准等级划分应为“优”的评分范围标准为（）。
A.RQI≥88B.RQI≥90C.RQI≥92D.RQI≥95【答案】 A3、室内测定巨粒土最大干密度的试验方法为（）A.轻型击实法B.重型击实法C.表面振动压实仪法D.灌砂法【答案】 C4、有关EDTA滴定法的描述有：①适用于工地快速测定水泥和石灰稳定土中水泥和石灰的剂量；②可用于检查混合料拌和的均匀性；③对于不同时间配制的EDTA标准液，只要控制配制质量，可以重复使用标准曲线；④更换水泥或石灰不会影响标准曲线；⑤改变素集料时重新确定标准曲线；正确的描述有（）。
A.①②③B.①②⑤C.①②④⑤D.①②③④【答案】 B5、在沥青含量检测与计算方法中。
适用于热拌热铺沥青混合料路面施工时的沥青用量检测,以快速评定拌和厂的产品质量的是（）。
A.射线法B.离心分离法C.回流式抽提仪D.脂肪抽提器法【答案】 A6、某一级公路路面底基层为20cm厚的石灰稳定细粒土，基层为30cm厚的水泥稳定碎石。
现根据施工需求进行配合比设计。
试回答下列问题：（12）．进行底基层配合比设计需做石灰稳定土击实试验，己知灰剂量为8%，先需要拌和含水量为12%的混合料2200克，需要石灰（）。
（2014真题）（2014助理真题）A.157.1克B.145.5克C.176克D.264克【答案】 B7、承载板法测定的土基回弹模量可作为（）。
A.路面质量评定用B.路面设计参数使用C.路基设计参数用D.路基质量评定用【答案】 B8、水泥混凝土试件制作是试验室一项常规工作，养生是混凝土力学性能检测的基础环节，正确掌握混凝土试件制作对相应试验检测结果具有直接影响。

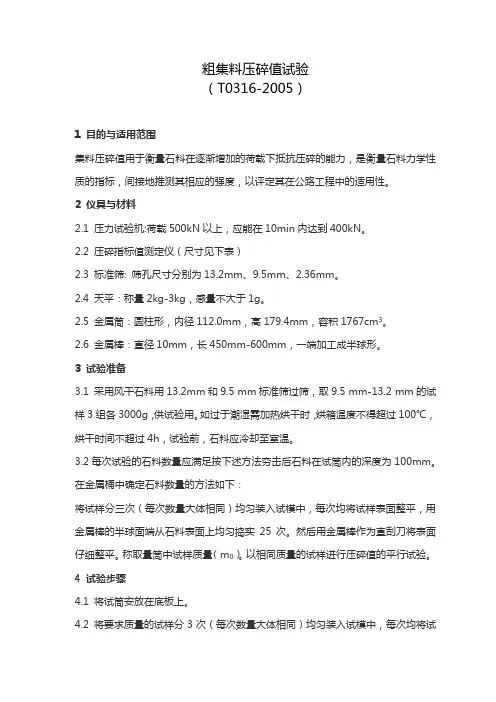

碎石压碎值试验作业指导书
粗集料压碎值试验（T0316-2005）1 目的与适用范围集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，间接地推测其相应的强度，以评定其在公路工程中的适用性。
2 仪具与材料2.1 压力试验机:荷载500kN以上，应能在10min内达到400kN。
2.2 压碎指标值测定仪（尺寸见下表）2.3 标准筛: 筛孔尺寸分别为13.2mm、9.5mm、2.36mm。
2.4 天平：称量2kg-3kg，感量不大于1g。
2.5 金属筒：圆柱形，内径112.0mm，高179.4mm，容积1767cm3。
2.6 金属棒：直径10mm，长450mm-600mm，一端加工成半球形。
3 试验准备3.1 采用风干石料用13.2mm和9.5 mm标准筛过筛，取9.5 mm-13.2 mm的试样3组各3000g，供试验用。
如过于潮湿需加热烘干时，烘箱温度不得超过100℃，烘干时间不超过4h，试验前，石料应冷却至室温。
3.2每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100mm。
在金属桶中确定石料数量的方法如下：将试样分三次（每次数量大体相同）均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。
然后用金属棒作为直刮刀将表面仔细整平。
称取量筒中试样质量（m0）。
以相同质量的试样进行压碎值的平行试验。
4 试验步骤4.1 将试筒安放在底板上。
4.2 将要求质量的试样分3次（每次数量大体相同）均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。
最后用金属棒作为直刮刀将表面仔细整平。
4.3 将装有试样的试模放到压力机上。
同时加压头放入试筒内石料面上，注意使压头摆平，勿楔挤试模侧壁。
4.4 开动压力机，均匀地施加荷载，在10min左右的时间内达到总荷载400kN，稳压5s，然后卸荷。
4.5 试模从压力机上取下，取出试样。
4.6 用2.36 mm标准筛筛分经压碎的全部试样，可分几次筛分，均需筛到1min内无明显的筛出物为止。

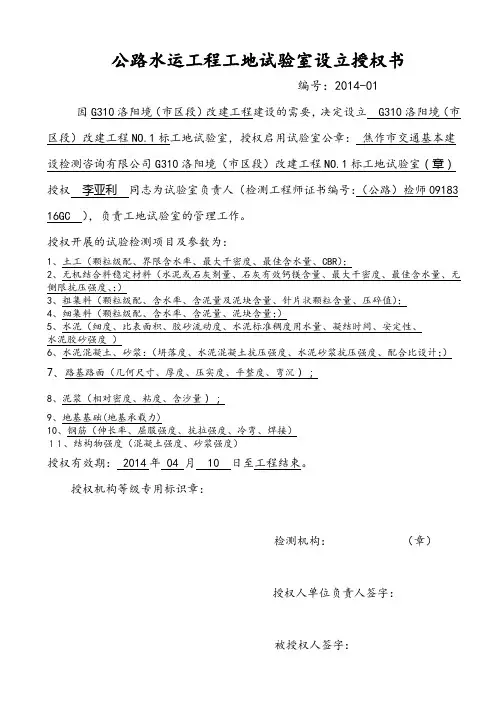

公路水运工程工地试验室备案登记表
公路水运工程工地试验室设立授权书编号：2014-01 因G310洛阳境（市区段）改建工程建设的需要，决定设立 G310洛阳境（市区段）改建工程NO.1标工地试验室，授权启用试验室公章：焦作市交通基本建设检测咨询有限公司G310洛阳境（市区段）改建工程NO.1标工地试验室（章）授权李亚利同志为试验室负责人（检测工程师证书编号：（公路）检师09183 16GC ），负责工地试验室的管理工作。
授权开展的试验检测项目及参数为：1、土工（颗粒级配、界限含水率、最大干密度、最佳含水量、CBR）；2、无机结合料稳定材料（水泥或石灰剂量、石灰有效钙镁含量、最大干密度、最佳含水量、无侧限抗压强度、；）3、粗集料（颗粒级配、含水率、含泥量及泥块含量、针片状颗粒含量、压碎值）；4、细集料（颗粒级配、含水率、含泥量、泥块含量；）5、水泥（细度、比表面积、胶砂流动度、水泥标准稠度用水量、凝结时间、安定性、水泥胶砂强度）6、水泥混凝土、砂浆：（坍落度、水泥混凝土抗压强度、水泥砂浆抗压强度、配合比设计；）7、路基路面（几何尺寸、厚度、压实度、平整度、弯沉）；8、泥浆（相对密度、粘度、含沙量）；9、地基基础(地基承载力)10、钢筋（伸长率、屈服强度、抗拉强度、冷弯、焊接）１１、结构物强度（混凝土强度、砂浆强度）授权有效期： 2014年 04 月 10 日至工程结束。
授权机构等级专用标识章：检测机构：（章）授权人单位负责人签字：被授权人签字：2014年04月10日公路水运工程工地试验室备案登记表工地试验室：G310洛阳境（市区段）改建工程NO.1标工地试验室（章）备案日期：年月日交通运输部基本建设质量监督总站制填表须知一、本表统一采用A4尺寸纸张，内容必须打印，检测机构对填表内容的真实、可靠性负责。
二、本表可复印，填写的内容受表格限制时，可按本表格格式增加附页，但须连同正页编第页，共页。
三、“所属法人机构”指的是工地试验室母体检测机构，若母体检测机构不是独立法人，则填写其所属的法人机构。
2021年道路工程试卷和答案(24)
2021年道路工程试卷和答案（24）一、单选题(共35题)1.沥青软化点试验中，当试样软化点小于80℃时，重复性试验的允许差为()。
A：1℃B：2℃C：3℃D：4℃【答案】：A【解析】：沥青软化点试验中，当试样软化点小于80℃时，重复性试验的允许差为1℃，复现性试验的允许差为4℃。
所以答案为A。
2.高温条件下用摆式仪测定的沥青面层摩擦系数比低温条件下测得的摩擦摆值（）。
A：大B：小C：一样D：不一定【答案】：B【解析】：表7-5看出：温度高测的值偏小修正时是“+”，低温条件测的值偏大修正时“-”，高温条件下用摆式仪测定的沥青面层摩擦系数比低温条件下测得的摩擦摆值小。
3.对安定性不合格的水泥，应作()处理。
A：不合格品B：降级使用C：照常使用D：重新检验水泥标号【答案】：A【解析】：水泥的化学指标、凝结时间、安定性和强度必须满足规范要求，凡不符合其中任何一条的均为不合格产品。
4.影响沥青混合料耐久性的主要因素是()。
A：矿料的级配B：沥青混合料的空隙率C：沥青的标号D：矿粉的细度【答案】：B【解析】：影响沥青混合料耐久性的因素很多，一个很重要的因素是沥青混合料的空隙率。
5.（）为水泥混凝土面层实测项目中的关键项目。
A：弯拉强度、平整度B：抗压强度、弯沉C：弯拉强度、板厚度D：板厚度、平整度【答案】：C【解析】：水泥混凝土面层的实测项目中弯拉强度和板厚度为关键项目。
6.粗集料压碎值试验应做平行试验()次。
A：2B：3C：4D：5【答案】：B【解析】：粗集料压碎值试验（JTGE42-2005T0316）的精密度要求做3次平行试验。
7.摆式仪测定的是()状态下的路面抗滑能力。
A：高温B：低温C：干燥D：潮湿【答案】：D【解析】：摆式仪用以评定路面或路面材料试件在潮湿状态下的抗滑能力。
8.（）为路基工程的主要分部工程。
A：排水工程B：砌体坡面防护C：悬臂式挡土墙D：土方路基【答案】：A【解析】：砌体坡面防护、悬臂式挡土墙、土方路基均为分项工程。
2019年试验检测师《道路工程》考试真题卷
2019年试验检测师《道路工程》考试真题卷第1题：单选题根据《公路工程质量检检验评定标准》的要求，防护支挡工程中锚杆抗拔力检查项目要求（ ）%数量铺杆的执技力不低于设计值。
A.70B.80C.90D.99【正确答案】：B【试题解析】：P45页：满足设计要求。
设计未要求时，抗拔力平均值≥设计值；80%锚杆的抗拔力≥设计值；最小抗拔力≥0.9设计值第2题：单选题高速公路路面损坏状况指数“优”等的划分标准为（ ）.A.PCl≥88B.PCI≥90C.PCI≥92D.PCI≥95【正确答案】：C第3题：单选题以下不属于现行公路技术等级系列的是（ ）。
A.高速公路B.汽车专用公路C.二级公路D.四级公路【正确答案】：B【试题解析】：P1页：3.公路的技术等级：公路按使用任务、功能和适应的交通量分为高速公路、一级公路、二级公路、三级公路及四级公路五个技术等级。
第4题：单选题高速公路和一级公路的基层应在养生（ ）天内检测弯沉。
A.3-5B.5-7C.7-10D.10-14【正确答案】：C【试题解析】：P265页：（5）对高速公路和一级公路的基层、底基层，应在养生7~l0d内检测弯沉；不满足要求时，应返工处理。
高速公路和一级公路，7~l0d龄期的水泥稳定碎石基层的代表弯沉值是根据实际工程经验总结得到的。
对极重、特重交通荷载等级，应不大于0.15mm；对重交通荷载等级，应不大于0.20mm；对中等交通荷载等级，应不大于0.25mm。
第 5题：单选题干土做击实试验，当土粒最大粒径为40mm时，每个试样需试料（ ）kg。
A.2.5B.3C.4D.6【正确答案】：D【试题解析】：《公路土工试验规程》（JTGE40-2007）中T0131-2007土的击实试验中表T0131-2。
第 6题：单选题以下关于黏质土固结快剪试验描述正确的是（ ）.A.试验用到环刀设备，内径80mm，高20mmB.每组试样制备不得少于5个C.试验过程中施加垂直压力，每1h测记重直变形一次D.固结快剪时，剪切速度为1.2mm/min【正确答案】：C【试题解析】：《公路土工试验规程》（JTGE40-2007）中T0141-1993黏质土的固结快剪试验第 7题：单选题以下不可用于路基防护的土工合成材料是（ ）A.土工格室B.土工模袋C.平面土工网D.泡沫聚苯乙烯板块【正确答案】：D【试题解析】：P167页：土工合成材料可应用于公路路基、挡土墙、路基防排水、路基防护、路基不均匀沉降防治、路面裂缝防治、特殊土和特殊路基处治、地基处理等工程中。
公路工程集料试验规程JTG 3432-2024(仪器变化)
无
2.5烘箱:鼓风干燥箱,恒温105℃±5℃,并满足T0302中2.4要求。
(4)烘箱:能控温在105℃±5℃。
2.6吸湿软布:纯棉制毛巾,或纯棉的汗衫布等。
2.1天平:感量不大于称量质量的0.1 %。
(1)天平:称量1000g,感量不大于1.0g
2.2容器:铁或铝制方盒,带盖。
(2)容器:铁或铝制浅盘。
2.3酒精:乙醇纯度不小于95%。
(4)酒精:普通工业酒精。
2.4搅拌棒:长不少于200mm ,直径约5mm。
(3)大于50mL的量筒或量杯。
9
T 0310—2005粗集料含泥量及泥块含量试验
无
2.5装料容器。
无
2.6料铲:金属材质,宜为方形平底料铲,铲中最小宽度不小于集料公称最大粒径的3倍,且铲口宽度不小于60mm。
无
2.7铁锹:平头铁锹,锹头宽不少于150mm ,两侧外缘卷起高度不少于10mm,以避免材料从侧面滚落。
无
2.8容器:不锈钢材质的金属盆等。
无
2.9其他:金属盘、毛刷等。
无
2.1烘箱:鼓风干燥箱,恒温105℃±5℃并满足T 0302中2.4要求。
(1)烘箱:能使温度控制在105℃±5℃。
2.2天平:感量不大于称量质量的0.1%。
(2)天平:称量5kg,感量不大于5g
2.3 密封容器:带盖的玻璃器皿、金属罐、金属桶,或能够封口的塑料袋;样品长期储存不得采用塑料袋。
无
8
T 0306—1994粗集料含水率快速试验(酒精燃烧法)
沥青路面粗集料高温压碎值试验规程
沥青路面粗集料高温压碎值试验规程1 范围本标准规定了沥青路面粗集料高温压碎值试验的仪器设备、试验准备、试验步骤、计算方法等要求。
本标准适用于高速公路沥青路面项目。
其它等级公路项目可参照执行。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件。
不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JTG E42-2005 公路工程集料试验规程3 术语和定义JTG E42-2005界定的以及下列术语和定义适用于本文件。
3.1高温压碎值模拟集料的高温拌和条件，按规定方法测得的高温集料在逐渐增加的荷载下抵抗压碎的能力，以小于规定粒径的被压碎颗粒质量百分率表示。
4 仪器设备4.1 天平称量10kg，感量不大于1g。
4.2 压力机量程不大于2000kN，应能在10min内达到400kN，示值相对误差小于2%。
4.3 秒表分度值为0.1s。
4.4 烘箱应具有自动温度控制器，能控温在105℃±5℃、190℃±2℃。
4.5 集料压碎值试验仪试筒、压柱和底板应符合JTG E42-2005中T0316-2005表 T0316-1中规定的尺寸。
4.6 金属棒、金属筒、标准筛金属棒、金属筒、标准筛应符合JTG E42-2005中T0316第2章的规定。
5 试验准备5.1 集料用13.2mm和9.5mm的标准筛过筛，取9.5mm~13.2mm的试样置于105℃±5℃烘箱中烘干至恒重，冷却至室温后缩分为三份，各3000g。
5.2 每次试验的集料数量应满足按下述方法夯击后集料在试筒内的深度为100mm。
在金属筒中确定集料质量的方法如下：将试样分3次（每次数量大体相同）均匀装入金属筒中，每次均将试样表面整平，用金属棒的半球面端从集料表面上均匀捣实25次。
最后用金属棒作为直刮刀将最上层表面整平。
称取金属筒中试样质量（m0），准确至1g。
2023年试验检测师之道路工程综合检测试卷A卷含答案
2023年试验检测师之道路工程综合检测试卷A卷含答案单选题（共50题）1、沥青混合料车辙试验的评价指标为（）。
A.稳定度B.残留稳定度C.动稳定度D.残留强度比【答案】 C2、回答钻芯法测定沥青面层密度的测试步骤相关问题。
（5）对普通沥青混合料,沥青拌和厂在取样进行马歇尔试验的同时以真空法实测最大理论密度,平行试验的试样数不少于（）个,以平均值作为该批混合料铺筑路段压实度的标准密度。
A.2B.3C.4D.5【答案】 A3、沥青路面的龟裂、块状裂缝、坑槽、松散、沉陷、泛油、波浪、拥包损坏应按（）计算。
A.宽度B.长度C.面积D.当量面积【答案】 C4、当选用活性集料时,如果水泥中（）含量高会产生碱集料反应。
A.游离氧化钙B.游离氧化镁C.石膏D.碱【答案】 D5、锚杆、锚碇板和加筋土挡土墙墙背填土的实测项目的关键项目是（）。
A.锚杆间距B.锚杆长度C.1m范围以内压实度D.混凝土强度【答案】 C6、沥青混合料车辙试验，试件连同试模一起置于达到试验温度60℃±l℃的恒温室中，保温不少于（），也不得多于12h。
A.1hB.3hC.5hD.8h【答案】 C7、某二级公路工程,其基层为粗粒式水泥粉煤灰稳定级配碎石,现按击实法（类别为丙）测定最大干密度和最佳含水率,并检验混合料的7d无侧限抗压强度.已知:无侧限抗压强度设计值为4.5MPA;水泥:粉煤灰:集料的干燥质量比为4:8:88;集料风干含水率为2%,水泥含水率为0%,粉煤灰含水率为8%;现场压实度控制标准为97%.保证率为95%时,ZA=1.645.请完成下列题目.A.255.0gB.250.0gC.249.5gD.225.0g【答案】 A8、EDTA滴定法测定石灰剂量的试样,正确的试验顺序为（）。
①搅拌3min,放置沉淀10min,转移上部清液。
②移液管吸取上层悬浮液置于三角瓶,加入1.8%氢氧化钠,加入钙红指示剂并摇匀。
③称取300g混合料放在搪瓷杯中,搅散并加入600mL的10%氯化铵溶液。
公路水运试验检测-道路工程第三章-集料-集料(3)
[单选题]1.含水率（江南博哥）为5%的湿砂300公斤，将其干燥后的重量是（）公斤。
A.280B.283C.285.71D.290参考答案：C参考解析：含水率的概念：w=mw/ms×100。
则其含水量为：mw=w·ms，由于m=mw+ms，所以土样干重为ms=m/（l+w）[单选题]2.矿质混合料的最大密度曲线是通过试验提出的一种（）。
A.实际曲线B.曲线范围C.理想曲线D.理论直线参考答案：C参考解析：最大密度曲线理论：P=√d/D，认为矿质混合料的级配曲线愈接近抛物线其密度愈大，当级配曲线为抛物线时，组配的矿质混合料具有最大的密实度，是一种理想的连续级配曲线。
[单选题]3.粗集料用来拌合沥青混合料，当某一颗粒（）时，称其为针片状颗粒。
A.尺寸大于所属粒级的2.4倍B.尺寸小于所属粒级的0.4倍C.长厚比大于等于3D.长厚比大于所属粒级的3倍参考答案：C参考解析：对某一颗粒，找出一个相对平整且面积较大的面作为基准面（即底面），然后用游标卡尺测出该面的最长尺寸l，再测量该集料颗粒的厚度（即底面到颗粒的最高点）记为t。
将l/t≥3的颗粒（即底面最长尺寸与厚度方向尺寸之比大于等于3的颗粒）挑出，判定为针片状颗粒，最后在天平上称出这类形状颗粒的总质量m？。
[单选题]4.良好的级配应使集料满足如下（）要求。
A.总表面积小，空隙率大B.总表面积小，空隙率小C.总表面积大，空隙率大D.总表面积大，空隙率小参考答案：B[单选题]5.测定粗集料针片状颗粒含量时，采用针片状规准仪与采用游标卡尺法所测得的结果相比（）。
A.偏小B.偏大C.相同D.没有一定的规律参考答案：A参考解析：由于沥青路面对粗集料针片状颗粒要求的更为严格，两种不同用途集料的针片状颗粒检测应采用不同方法，因此不能用规准仪法替代游标卡尺法判定沥青混合料用粗集料的形状。
[单选题]6.粗集料坚固性试验所需公称粒级19～37.5mm的试样1500g，其中应含有19～31.5mm、31.5～37.5mm粒级颗粒分别为（）。
《公路工程集料试验规程》(JTGE42-2005)
中华人民共和国行业标准公路工程集料试验规程Test Methods of Aggregate for Highωay EngineeringJTG E42—2005主编单位：交通部公路科学研究所批准部门：中华人民共和国交通部施行日期：2005年08月01日人民交通出版社2005·北京中华人民共和国交通部公告第3号关于发布《公路工程水泥及水泥混凝土试验规程》(JTG E30—2005)、《公路工程岩石试验规程》(JTG E41—2005)、《公路工程集料试验规程》(JTG E42—2005)的公告现发布《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)、《公路工程岩石试验规程》(JTG E41-2005)和《公路工程集料试验规程》(JTG E42-2005)、自2005年8月1日起施行。
原《公路工程水泥混凝土试验规程》(JTJ 053-94)《公路工程石料试验规程》(JTJ 054-94)和《公路工程集料试验规程》(JTJ 058-2000)同时废止。
《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)与《公路工程集料试验规程》(JTG E42-2005)由交通部公路科学研究所主编，《公路工程岩石试验规程》(JTG E41-2005)由中交第二公路勘察设计研究院主编。
规程的管理权和解释权归交通部，日常的具体解释和管理工作由主编单位负责。
请各有关单位在实践中注意积累资料，总结经验.及时将发现的问题和修改意见函告规程主编单位(交通部公路科学研究所，北京市海淀区西土城路8号，邮政编码：100088；中交第二公路勘察设计研究院，武汉市汉阳区鹦鹉大道498号，邮政编码：430052)，以便修订时参考。
特此公告。
中华人民共和国交通部二〇〇五年三月三日前言原《公路工程集料试验规程》(JTJ 058-2000)(以下称原规程)，由交通部公路科学研究所主编，是在1994年版的基础上修订而成的。
《公路工程集料试验规程》有关问题的讨论
《公路工程集料试验规程》有关问题的讨论
孙忠义
【期刊名称】《市政技术》
【年(卷),期】2007(025)006
【摘要】主要对《公路工程集料试验规程》(JTG E42-2005)中,T0316、T0321等方法中存在的问题进行了讨论,对完善该规程、解决工程材料试验中遇到的具体问题有实际意义.
【总页数】3页(P512-514)
【作者】孙忠义
【作者单位】长安大学,公路学院,陕西,西安,710064
【正文语种】中文
【中图分类】TU502.6
【相关文献】
1.交通部关于发布《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)、《公路工程岩石试验规程》(JTG E41-2005)、《公路工程集料试验规程》(JTG
E42-2005)的公告 [J],
2.《公路工程水泥及水泥混凝土试验规程》有关问题的讨论 [J], 孙晓军
3.对新版《公路工程集料试验规程》中关于粗集料压碎值试验的讨论 [J], 韩亚飞;朱永
4.公路工程沥青及沥青混合料试验规程 [J], 刘丽萍
5.《公路工程沥青及沥青混合料试验规程》和《公路水泥混凝土路面设计规范》两项行标出台 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
