渗透探伤
渗透探伤第一章渗透探伤概论渗透探伤是一种以毛细管作用原理为基础的检查表面开口缺陷的无损检测方法。
这种方法是五种常规无损检测方法（射线探伤、超声波检测、磁粉探伤、渗透探伤、涡流检测）中的一种，是一门综合性科学技术。
一、渗透探伤的工作原理零件表面被施涂含有荧光染料或着色染料渗透液后，在毛细管作用下，经过一定时间的渗透，渗透液可以渗进表面开口缺陷中；经去除零件表面多余的渗透液和干燥后；再在零件表面施涂吸附介质——显象剂；同样，在毛细管作用下，显象剂将吸附缺陷中的渗透液，使渗透液回渗到显象剂中；在一定的光源下（黑色或白光），缺陷处之渗透液痕迹被显示（黄绿色荧光或鲜红色），从而探测出缺陷的形貌及分布状态。
二、渗透探伤的优点1、可以检查金属和非金属零件或材料的表面开口缺陷。
2、不受受检零件化学成份限制。
3、不受受检制件结构限制。
4、不受缺陷形状（线性缺陷或体积型缺陷）、尺寸和方向的限制。
三、渗透探伤的局限性1、不适用于检查表面是吸收性的零件和材料。
2、不适用于检查因外来因素造成开口被堵塞的缺陷。
3、只能用于检查物体表面开口缺陷。
四、探伤时机渗透探伤一般应在冷热加工之后，表面处理之前，零件制成之后进行。
五、渗透探伤分类1、根据渗透液所含染料成份分为：a、荧光渗透探伤法b、着色渗透探伤法c、荧光着色渗透探伤法2、根据渗透液去除方法分为：a、水洗型b、后乳化型c、溶剂去除型3、根据渗透探伤灵敏度级别分为：a、很低级b、低级c、中级d、高级e、超高级4、根据缺陷是否穿透分为：a、表面渗透探伤b、检漏渗透探伤第二章渗透探伤的表面化学基础一、润湿、不润湿现象不润湿现象：在清洁的玻璃板上放一滴水银，它总是收缩成球形，能够滚来滚去而不润湿玻璃的现象。
润湿现象：在清洁的玻璃板上放一滴水，它非但不收缩成球形，而且要向外扩展，形成一薄片的现象。
二、毛细现象毛细现象：润湿液体在毛细管中呈凹面并且上升，不润湿液体在毛细管中呈凸面并且下降的现象。
渗透探伤的显像原理包括
渗透探伤的显像原理包括
渗透探伤（Penetrant Testing，PT）是一种常用的无损检测方法，用于检测金属、非金属和复合材料表面的微小表面裂纹、孔洞、裂纹等缺陷。
其显像原理主要包括渗透、残余和显色三个步骤。
渗透是指涂覆材料进入缺陷内部的过程，以便将缺陷暴露出来。
其原理是利用液体表面张力和静电力等作用，使液体渗透入缺陷内部，填充其中。
渗透剂通常是一种含有颜料或荧光染料的液体，具有较低的表面张力，能够迅速填充缺陷并扩展到整个缺陷区域。
常用的渗透剂有水基、溶剂基和气中干渗透剂等。
残余是指在渗透剂从缺陷中溢出后，进行了渗透剂的清除，使只有残留在缺陷处的液体。
其原理是利用渗透剂的吸附和表面张力等特性，使渗透剂在清除过程中只留在缺陷中。
清除渗透剂的方法一般有擦拭、冲洗、喷射、真空蒸发等。
残余的渗透剂对于显色步骤的显像起到关键作用。
显色是指使残留在缺陷中的渗透剂变得可见的过程。
其原理是通过使用染料或荧光粉等特殊的显像材料，使残留的渗透剂形成可见的反应。
对于染料显色，一般在缺陷上喷或涂覆一种染料，染料会渗入缺陷中并附着在它的表面，形成明显的颜色变化。
对于荧光显色，一般在缺陷上喷洒一种含有荧光物质的液体，然后将其置于紫外光源下，荧光物质会在紫外光的激发下发出荧光信号。
通过观察颜色变化或荧光信号的存在与否，可以确定缺陷的位置、形状和大小。
总之，渗透探伤的显像原理是利用渗透剂的渗透性、清除残留的方法和显色材料的选择，将缺陷暴露在表面上，从而实现对缺陷的检测和评估。
这种方法简单易行，可以用于不同形状和材料的零部件的缺陷检测，广泛应用于航空、汽车、电子、石油化工等行业。
渗透探伤
表面张力的产生机理
液体分子作用间的作用力 液体表面层分子和内部分子互相作用示意图间图2-1。
图2-1 液体表面层和内部分子的互相作用
分子作用半径r ：分子作用力所能达到的最大距离，图2-1 分子作用球：半径为r的球形作用范围。 在图2-1中，MN为液体与气体的分界面，A、B及C为液 体中处于不同位置的分子。分子A处于液体内部，分子B靠 近液体表面，分子C处于液体表面。分子B距液体表面MN的距离小 于分子作用半径r，分子C距表面MN的距离为0，即分子作用球只有 一半部分在液体内部，而另一半部分在液体之外。在液体之外，分 子作用力就是液面上的气体分子对分子B和C的作用力，其大小与液 体内分子作用力相比可以忽略不计。在液体内部，分子B、C的分子 作用球内的分子，对分子B、C的作用力较大，不能忽略。因此，分 子B、C的合力不为零。合力R的方向指向液体内部。分子距离液面 MN距离越小，合力R就越大。 分子A处于液体内部，在液体中有大量的其它分子处于分子A的 分子作用球内，这些分子作用于分子A上的引力指向各个不同方 向，总体上这些引力是互相抵消的，其合力为零。
第六单元
渗透检测
1 渗透检测基础知识
1.1 渗透探伤定义 Penetrant Testing 简称PT
(Penetrate)
渗透探伤是以毛细管作用原理为基础的检查表面开口缺陷的 一种常规的无损检测方法。
1.2 渗透探伤的工作原理和操作步骤
工作原理：零件表面被施加含有荧光染料或着色染料的渗透液
后，在毛细管作用下，经过一定时间的渗透，渗透液可以渗进表面 开口缺陷中；经去除零件表面多余的渗透液和干燥后；再在零件表 面施加显象剂；同样，在毛细管作用下，显象剂将吸引缺陷中的渗 透液，即渗透液回渗到显象剂中；在一定的光源下（黑光或白 光），缺陷处的渗透液痕迹被显示（黄绿色荧光或红色），从而探 测出缺陷的形貌及分布状态。
渗透探伤
二、渗透处理
2、渗透时间的确定
渗透所需时间依渗透种类﹑被检工件的材质﹑ 渗透所需时间依渗透种类﹑被检工件的材质﹑缺陷本身的性质以及被检工件和渗 依渗透种类 透液的温度而定 而定。 透液的温度而定。
1、渗透性能较差，需要的渗透时间就长一些。 、渗透性能较差，需要的渗透时间就长一些。 2、焊接工件的表面缺陷多为微小裂纹及微露的近表层气孔，对于这些 、焊接工件的表面缺陷多为微小裂纹及微露的近表层气孔， 缺陷，需要较长的渗透时间。 缺陷，需要较长的渗透时间。 3、高的渗透液温度所需渗透时间短。（适宜的渗透温度为 ～50℃。） 。（适宜的渗透温度为 、高的渗透液温度所需渗透时间短。（适宜的渗透温度为15～ ℃ 4、工件温度高，需要的渗透时间短。 、工件温度高，需要的渗透时间短。
四、清洗处理
• 在涂覆渗透剂并保持适当 的时间后， 的时间后，从零件表面去 除多余的渗透剂。 除多余的渗透剂。 • 这时一定要注意不能将已 渗入缺陷中的渗透剂清洗 出来， 出来，以保证取得最高的 检验灵敏度。 检验灵敏度。
五、干燥处理
自然干燥和人工干燥两种方式
• 干燥的目的是去除零件 表面的水分。 表面的水分。 • 干燥的温度不能太高， 干燥的温度不能太高， 以防止将缺陷中的渗透 剂也同进烘干， 剂也同进烘干，致使在 显像时渗透剂不能被吸 附到零件表面上来。 附到零件表面上来。
一、渗透探伤的基本原理
•
可将零件表面的开口缺 陷看作是毛细管或毛细缝隙。 陷看作是毛细管或毛细缝隙。 由于所采用的渗透液都是能 润湿零件的， 润湿零件的，因此渗透液在 毛细作用下能渗入表面缺陷 中去， 中去，使缺陷附近的表面有 所不同。 所不同。
•
此时可以直接进行观察， 此时可以直接进行观察， 而如果使用显像剂进行显像， 而如果使用显像剂进行显像， 灵敏度会大大提高。 灵敏度会大大提高。

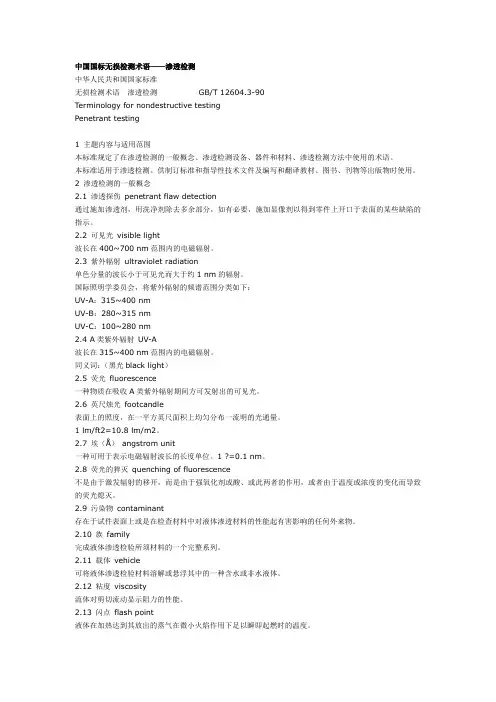

中国国标无损检测术语——渗透检测.doc
中国国标无损检测术语——渗透检测中华人民共和国国家标准无损检测术语渗透检测GB/T 12604.3-90Terminology for nondestructive testingPenetrant testing1 主题内容与适用范围本标准规定了在渗透检测的一般概念、渗透检测设备、器件和材料、渗透检测方法中使用的术语。
本标准适用于渗透检测。
供制订标准和指导性技术文件及编写和翻译教材、图书、刊物等出版物时使用。
2 渗透检测的一般概念2.1 渗透探伤penetrant flaw detection通过施加渗透剂，用洗净剂除去多余部分，如有必要，施加显像剂以得到零件上开口于表面的某些缺陷的指示。
2.2 可见光visible light波长在400~700 nm范围内的电磁辐射。
2.3 紫外辐射ultraviolet radiation单色分量的波长小于可见光而大于约1 nm的辐射。
国际照明学委员会，将紫外辐射的频谱范围分类如下：UV-A：315~400 nmUV-B：280~315 nmUV-C：100~280 nm2.4 A类紫外辐射UV-A波长在315~400 nm范围内的电磁辐射。
同义词：（黑光black light）2.5 荧光fluorescence一种物质在吸收A类紫外辐射期间方可发射出的可见光。
2.6 英尺烛光footcandle表面上的照度，在一平方英尺面积上均匀分布一流明的光通量。
1 lm/ft2=10.8 lm/m2。
2.7 埃（Å）angstrom unit一种可用于表示电磁辐射波长的长度单位。
1 ?=0.1 nm。
2.8 荧光的猝灭quenching of fluorescence不是由于激发辐射的移开，而是由于强氧化剂或酸、或此两者的作用，或者由于温度或浓度的变化而导致的荧光熄灭。
2.9 污染物contaminant存在于试件表面上或是在检查材料中对液体渗透材料的性能起有害影响的任何外来物。
常规无损探伤之一：渗透探伤的原理与步骤
常规无损探伤之一：渗透探伤的原理与步骤常规的无损检测方法有：超声波探伤（UT）、射线探伤（RT）、磁粉探伤（MT）、渗透探伤（PT）、涡流探伤（ET）等。
渗透探伤原理：渗透探伤是将一种含有染料的着色或荧光的渗透剂涂覆在零件表面上，在毛细作用下，由于液体的润湿与毛细管作用使渗透剂渗入表面开口缺陷中去。
然后去除掉零件表面上多余的渗透剂，再在零件表面涂上一层薄层显像剂。
缺陷中的渗透剂在毛细作用下重新被吸附到零件表面上来而形成放大了的缺陷图象显示，在黑光灯（荧光检验法）或白光灯（着色检验法）下观察缺陷显示。
操作步骤：1、清洗：进行表面清理和预清洗，清除被检零件表面所有污染物。
2、渗透：渗透施加方法应根据零件大小、形状、数量和检查部位，来选择喷涂、刷涂、浇涂及浸涂等方法。
3、去除：溶剂去除型渗透剂用清洗剂去除，除了特别难于去除的场合外，一般都用蘸有清洗剂的布和纸擦拭；不得往复擦拭，不得将被检件浸于清洗剂中或过量地使用清洗剂；在用水喷法清洗时，水管压力以0.21MPa为宜，水压不得大于0.34MPa，水温不超过43℃。
4、干燥：被捡物表面进行干燥。
5、显像：显像的过程是用显像剂将缺陷处的渗透液吸附至零件表面，产生清晰可见的缺陷图象。
6、检验探伤结束后，为了防止残留的显像剂腐蚀被检物表面或影响其使用，必要时应清除显像剂。
清除方法可用刷洗、喷气、喷水、用布或纸擦除等方法。
广东精美检测实验室，取得CMA认可资质，坚持“科学、严谨、快捷、公平”的理念，严格按照相关标准，为客户提供专业的无损探伤检测，认真完成每一次检测委托，出具认可的第三方检测报告！文章部分内容来源网络，如有侵权，请告知我们删除！还有，内容仅供参考，如有错误，请联系我们修改！。
无损探伤渗透培训
润湿现象所反映的润湿性能综合反映了液体的表面张力和接触 角两种物理性能指标。
2.4 毛细现象
2 毛细现象 （1）圆管中的毛细管现象
润湿液体在毛细管中呈凹面并且上升，不润湿液体在毛 细管中呈凸面并且下降的现象，称为毛细管现象。
毛细现象并不局限于一般意义上的毛细管，例如两平行 板间的夹缝，各种各样的棒、纤维、颗粒堆积物的空隙都 是特殊形式的毛细管。
张力产生的根本原因。
表面过剩自由能
表面过剩自由能是单位面积表面分子的自由能与单位面 积内部分子的自由能的差值。
表面张力系数是单位液体方面的过剩自由能，常称为表 面过剩自由能，它是将液体表面扩大（缩小）单位面积，表面张力 所作的功。
界面张力与界面能
正如液体的自由表面具有表面张力与表面能一样，液－－液界面 与液－－固界面等两相之间的界面也有类似的界面张力与界面能。
2 弯曲液面的附加压强
由于液体表面张力的存在，弯曲的液面会产生附加的压 强。液体的表面张力系数越大，弯曲液面的曲率半径越 小，则产生的附加压强越大。
任意形状的弯曲液面下P 的附( 1加压1 强) 的拉普拉斯公式：
R1 R2
3 毛细现象中的液面高度
毛细管在润湿液体中，由于润湿作用，靠近管壁的液面就会上
后，在毛细管作用下，经过一定时间的渗透，渗透液可以渗进表面
开口缺陷中；经去除零件表面多余的渗透液和干燥后；再在零件表 面施加显象剂；同样，在毛细管作用下，显象剂将吸引缺陷中的渗
透液，即渗透液回渗到显象剂中；在一定的光源下（黑光或白 光），缺陷处的渗透液痕迹被显示（黄绿色荧光或红色），从而探
测出缺陷的形貌及分布状态。
不同的液体，α 值是不同的。一般液体的α 值随温度上升而下
渗透探伤的原理与方法
