电缆安装、维护、使用说明书

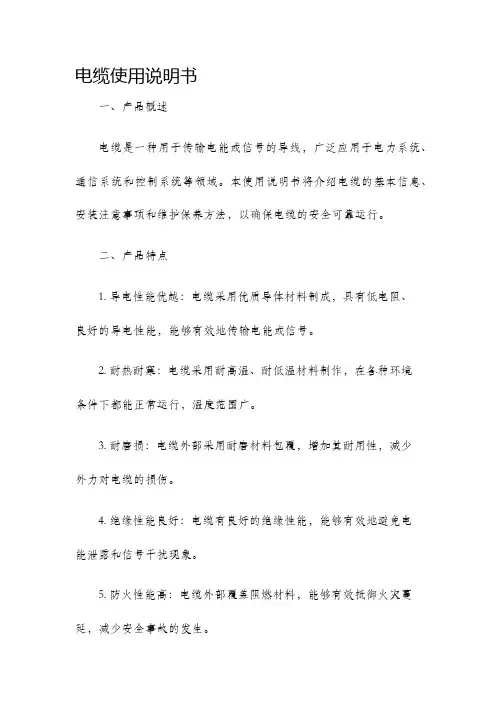

电缆使用说明书
电缆使用说明书一、产品概述电缆是一种用于传输电能或信号的导线，广泛应用于电力系统、通信系统和控制系统等领域。
本使用说明书将介绍电缆的基本信息、安装注意事项和维护保养方法，以确保电缆的安全可靠运行。
二、产品特点1. 导电性能优越：电缆采用优质导体材料制成，具有低电阻、良好的导电性能，能够有效地传输电能或信号。
2. 耐热耐寒：电缆采用耐高温、耐低温材料制作，在各种环境条件下都能正常运行，温度范围广。
3. 耐磨损：电缆外部采用耐磨材料包覆，增加其耐用性，减少外力对电缆的损伤。
4. 绝缘性能良好：电缆有良好的绝缘性能，能够有效地避免电能泄露和信号干扰现象。
5. 防火性能高：电缆外部覆盖阻燃材料，能够有效抵御火灾蔓延，减少安全事故的发生。
三、安装注意事项1. 安装前需检查电缆是否完好，如有损坏应及时更换。
2. 安装过程中要注意电缆的弯曲半径，不得超过电缆的规定值，以避免损坏电缆。
3. 安装过程中应避免与尖锐物体接触，以防刮伤电缆的外皮。
4. 不得将电缆暴露在阳光下或长时间浸泡在水中，以防止其老化和损坏。
5. 安装时应注意电缆的接头处，确保接头牢固可靠，防止电气连接不良。
四、维护保养方法1. 定期检查电缆的外观，如发现损坏应及时修复或更换。
2. 查看电缆的接头处是否松动，如有松动应及时拧紧，确保电气连接良好。
3. 清理电缆表面的灰尘和污垢，保持电缆的干净整洁。
4. 定期进行电缆的绝缘电阻测试，确保绝缘性能良好。
5. 注意电缆的正常工作温度范围，避免过多的电流或过高的温度对电缆造成损害。
五、安全注意事项1. 在使用电缆过程中应遵守相关的安全规定和操作规程，确保人身安全。
2. 禁止将电缆暴露在高温或火源附近，以免引发火灾。
3. 若发现电缆有异常情况或故障，应及时停止使用，并请电缆专业人士进行检修或更换。
六、售后服务如有任何关于电缆的问题或需求，可随时联系我们的客服人员，我们将竭诚为您提供解决方案和技术支持。
以上即为电缆使用说明书的内容，希望能对您使用电缆提供一些帮助。
电力电缆安装
建筑物基础(边线)
排水沟
平行 0.10 0.25 — 0.50 2.00 1.00 1.00 0.50 3.00 3.00 10.0 1.50 1.00 1.00 0.60 1.00
交叉 0.50 0.50 0.50 0.50 0.50 0.50 0.50 0.50 1.00 1.00 1.00 1.00 0.70 — — 0.50
2）按规定尺寸在钢甲上扎绑线（一般用铜扎 线，绑3圈），要邦牢，再用钢锯锯除钢甲 ，其深度不超过钢甲厚度的2/3，以免锯伤 内护套，用螺丝刀或平头钳剥除钢铠。
3）剥除内护套及填料：在钢铠切口处起保留
二、电缆附件安装工艺 4）焊接地线
➢ 金属屏蔽层的接地线应用不小于25mm2的铜 编织带，端部分为三股，在每相的屏蔽层分别 用φ1.0mm镀锡铜线绕上几圈，用焊锡焊牢。
16）管材收缩后表面应光滑，无褶皱，无气
三、工程交接验收
1、在验收时，应按下列要求进行检查： ➢ 电缆终端、电缆接头安装牢固； ➢ 电缆终端的相色应正确，电缆支架等的金属
部件防腐层应完好。 2、隐蔽工程应在施工过程中进行中间验收，
并作好签证。 3、在验收时，应提交下列资料和技术文件： ➢ 设计资料图纸、电缆清册、变更设计的证明
电力电缆安装
2020年5月26日星期二
第六章电力电缆安装
第一节电缆敷设 第二节电缆终端和接头的制作安装
第一节电缆敷设
一、施工准备 二、电缆敷设方式和施工方法 三、电缆施工质量标准 四、工程交接验收
一、施工准备
（一）施工前期准备 1、确认电缆线路路经 2、土建设施具备敷设施工条件 3、编制工程施工大纲 4、施工机械、工器具、材料准备
可采用混凝土盖板或砖 块。软
电缆使用说明书
电缆使用说明书一、引言电缆是现代电力系统、通信系统、网络系统等领域中不可或缺的重要组成部分。
为了更好地使用电缆，延长其寿命，确保安全可靠的电力传输和数据通信，本使用说明书将为您详细介绍电缆的选择、安装、维护及故障排除等内容。
二、电缆选择1. 电缆类型根据不同的应用场景，电缆有不同的类型可供选择。
常见的电缆类型包括电力电缆、通信电缆、控制电缆、光纤电缆等。
根据实际需求，选择适合的电缆类型非常重要。
2. 电缆规格电缆的规格包括导体截面积、绝缘材料、外径等参数。
根据具体的电流负荷、传输距离等因素，选择适当规格的电缆能够提高电力传输效率，并避免过载和电缆损坏的情况。
3. 电缆材质电缆材质直接关系到电缆的使用寿命和性能稳定性。
常用的电缆材质包括铜导体、铝导体、聚乙烯绝缘、聚氯乙烯护套等。
根据实际需求选择适合的电缆材质，可以保证电缆的可靠性和安全性。
三、电缆安装1. 安全注意事项在安装电缆之前，必须确保工作场所安全，避免因疏忽造成人身伤害或财产损失。
此外，还需要了解电缆敷设的相关规定和标准，遵守操作规程。
2. 敷设方法根据实际情况，电缆可以通过地下敷设、架空敷设、穿管敷设等方式进行安装。
不同的敷设方法有不同的特点和要求，根据具体情况选择适合的敷设方式。
3. 电缆接头处理在电缆接头处，应该采用适当的方法进行处理，以确保电缆连接牢固、绝缘可靠。
在接头处应注意防水、防尘、防腐蚀等措施，以延长电缆使用寿命。
四、电缆维护1. 定期检查定期检查电缆的外观、绝缘状态、接地情况等，发现问题及时进行修复，避免故障扩大和安全隐患。
2. 清洁和保护保持电缆的清洁和干燥，避免污染和水分侵入，以防止电缆绝缘老化和损坏。
3. 耐压试验和绝缘电阻测量定期进行耐压试验和绝缘电阻测量，以确保电缆绝缘性能良好，达到安全可靠的要求。
五、故障排除1. 常见故障及处理方法电缆在使用过程中可能出现的故障包括接地故障、短路故障、断线故障等。
针对不同的故障类型，有相应的处理方法。
依爱消防安装调试维护说明书
火灾报警系统能否长期稳定地运行，取决于产品可靠的质量、规范的安装、全面的调试、定期的测试以及适时的维护，缺一不可！在实际工程中，常因布线不规范、部件安装不正确或其它原因造成系统运行不正常，甚至不能顺利通过验收，给工程安装公司和使用单位造成一定的损失，也对设备供应单位的声誉造成一定的影响。
为了提高广大工程技术人员和现场施工人员排查解决故障的能力，我们专门组织具有多年工程实践经验的专业技术人员对施工、调试过程中的常见问题及解决办法进行整理，汇编成册，供大家学习、参考，希望能对大家的安装、调试、维护工作起到一定的指导作用。
本手册内容主要包括消防系统的布线、部件安装、调试、常见故障排查、工程案例及附录等，具有较强的针对性和实用性。
本手册在编写过程中得到了公司领导的大力支持，得到了技术部门和工程服务部门的全力配合，在此一并表示感谢。
本手册内容虽经反复推敲、认真校对，但仍难免有疏漏和不妥之处，欢迎大家提出宝贵意见和建议，以便今后修正。
第一章布线及常用部件接线简图第一章布线为保证系统安全、稳定、可靠地运行，必须选择合适的导线并正确安装，使用的导线要符合电气要求和安全要求，接线应牢固可靠，接头应镀锡或使用冷压端子。
一、线型选择：请参考以下要求进行购买1．两总线（信号线）（1）可使用导线类型：阻燃铜芯绝缘双绞型软导线（ZR-RVS）（2）线芯截面积≥ 1 mm2（3）最远传输距离：2000米由于双绞线比平行导线具有更好的抗干扰性能，为了保障系统的可靠运行，两总线必须使用双绞线。
在高压、强磁场等恶劣环境下，应选用屏蔽线；在潮湿的环境，应选用护套线。
2．联动控制线（直接输出联动线）（1）可使用导线类型：多股铜芯绝缘阻燃双绞型软导线ZR-RVS2（3）最远传输距离：2000米3．24V电源线（1）可使用导线类型：铜芯绝缘双绞型软导线（RVS）或铜芯绝缘软导线（RVB、BVR）（2）线芯截面积≥1.5 mm2（3）最远传输距离：1500米（4）对于具体工程，还应根据具体负载电流、导线长度及被控设备最低工作电压的要求来选取导线线径。
光缆终端盒使用安装说明书
光缆终端盒使用安装说明书光缆终端盒系列产品是光纤传输通信网络中终端配线的辅助设备，适用于室内光缆的直接和分歧接续，并对光纤接头起保护作用。
光缆终端盒主要用于光缆终端的固定，光缆与尾纤的熔接及余纤的收容和保护。
光缆终端盒主要用于光缆终端的固定，光缆与尾纤的熔接及余纤的收容和保护。
光缆终端盒又叫光纤终端盒，很多工程商也叫光缆盘纤盒，是在光缆敷设的终端保护光缆和尾纤熔接的盒子，主要用于室内光缆的直通力接和分支接续及光缆终端的固定，起到尾纤盘储和保护接头的作用。
光缆终端盒系列产品是光纤传输通信网络中终端配线的辅助设备，适用于室内光缆的直接和分歧接续，并对光纤接头起保护作用。
1.环境要求a. 光缆终端盒不适合于在露天使用，如要使用，应采取保护措施。
b. 工作温度：室内型：-5℃~+40℃，室外型：-20℃~+60℃。
c. 储存温度:一25℃～+55℃相对湿度:不大于85%(30℃时)d. 气压:70～106kPa2.使用寿命:20年3.主要功能3.1.具有光缆引入、配线尾纤引出并固定和保护光缆、配线尾纤及其中光纤性能不受损伤的功能。
3.2.具有使光缆终端免受环境影响的功能。
3.3.具有使光缆金属构件与光缆终端盒壳体绝缘并能方便地引出接地的功能。
3.4.提供光缆终端的安放和余留光纤存储的空间,并使安装操作方便。
3.5.盒体能有足够抗冲击强度地固定,并具有不同使用场合的相应安装功能。
3.6.必要时,应具有光缆分歧接续功能，功能要求。
4.结构光缆终端盒由外壳、内部构件、光纤接头保护件3部分组成。
4.1.外壳4.1.1 外壳应方便开启，便于安装。
具有不同使用场合的安装功能。
4.1.2当需要时，应有将光缆金属构件高压防护接地引出的装置。
4.1.3 当需要时，应具有标识和记录功能。
4.1.4 应具有安装在墙壁或铁塔的固定（卡具）装置。
4.2 内部构件。
内部构件应包括以下部分:4.2.1 光缆和尾纤的固定装置：用于光缆护套、光缆加强构件和尾纤的固定，并使其性能不受影响。

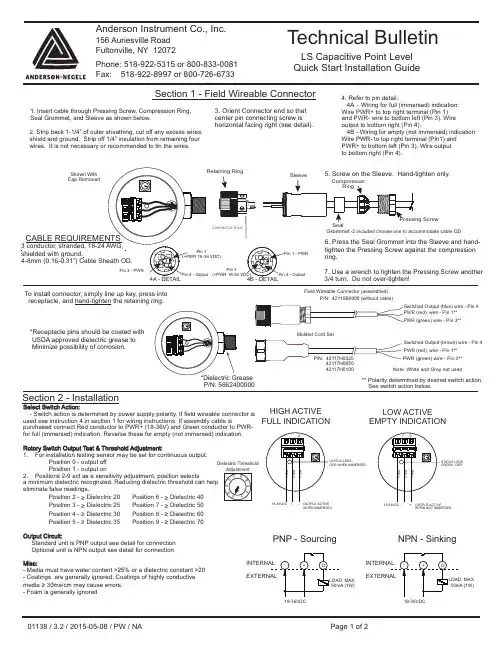

电缆接入器安装说明书
2. Strip back 1-1/4”of outer sheathing,cut off any excess wires,shield and ground. Strip off 1/4”insulation from remaining four wires.It is not necessary or recommended to tin the wires.1. Insert cable through Pressing Screw, Compression Ring,Seal Grommet, and Sleeve as shown below.3 conductor, stranded, 18-24 3. Orient Connector end so that center pin connecting screw ishorizontal facing right (see detail).4. Refer to pin detail.4A - Wiring for full (immersed) indication:Wire PWR+ to top right terminal (Pin 1)and PWR- wire to bottom left (Pin 3). Wire output to bottom right (Pin 4).4B - Wiring for empty (not immersed) indication:Wire PWR- to top right terminal (Pin1) and PWR+ to bottom left (Pin 3). Wire output to bottom right (Pin 4).5. Screw on the Sleeve. Hand-tighten only.6. Press the Seal Grommet into the Sleeve and hand-tighten the Pressing Screw against the compression ring.7. Use a wrench to tighten the Pressing Screw another3/4 turn. Do not over-tighten!Connector EndSection 1 - Field Wireable ConnectorLS Capacitive Point Level Quick Start Installation Guide01138 / 3.2 / 2015-05-08 / PW / NA Page 1 of 2Technical BulletinAnderson Instrument Co., Inc.156Auriesville RoadFultonville, NY 12072Phone: 518-922-5315 or 800-833-0081Fax: 518-922-8997 or 800-726-6733To install connector, simply line up key, press into receptacle, and the retaining ring.hand-tighten *Receptacle pins should be coated with USDA approved dielectric grease to Minimize possibility of corrosion.P/N: 5662400000Grommet -2 included choose one to accommodate cable ODPin 3Section 2 - InstallationWHEN IMMERSEDHIGH ACTIVE FULL INDICATIONWHEN NOT IMMERSEDLOW ACTIVE EMPTY INDICATIONPNP - Sourcing18-36VDC(1W)NPN - Sinking18-36VDC(1W)** Polarity determined by desired switch action.See switch action below.Field Wireable Connector (assembled)PWR (red) wire - Pin 1**PWR (green) wire - Pin 3**P/N: 42119B0000 (without cable)Switched Output (blue) wire - Pin 4Select Switch Action:- Switch action is determined by power supply polarity. If field wireable connector is used see instruction 4 in section 1 for wiring instructions. If assembly cable ispurchased connect Red conductor to PWR+ (18-36V) and Green conductor to PWR-for full (immersed) indication. Reverse these for empty (not immersed) indication.Test &Threshold Adjustment:1. For installation testing sensor may be set for continuous output:Position 0 - output off Position 1 - output on2. Positions 2-9 act as a sensitivity adjustment, position selects a minimum dielectric recognized. Reducing dielectric threshold can help eliminate false readings.Position 2 -Dielectric 20 Position 6 -Dielectric 40≥≥Position 3 -Dielectric 25 Position 7 -Dielectric 50≥≥Position 4 -Dielectric 30 Position 8 -Dielectric 60≥≥Position 5 -Dielectric 35 Position 9 -Dielectric 70≥≥Output Circuit:Standard unit is PNP output see detail for connection Optional unit is NPN output see detail for connectionMisc:- Media must have water content or a dielectric constant 20>25%>- Coatings are generally ignored. Coatings of highly conductive media 30ms/cm may cause errors.≥- Foam is generally ignoredRotory Switch Output Dielectric ThresholdMolded Cord Set42117H0100Switched Output (brown) wire PWR (red) wire - Pin 1**Note: White and Grey not used- Pin 4Section 3 - SpecificationOperation/Environmental SpecificationsAmbient Temperature Limits:14 - 140°F (-10 - 60°C)Pressure Rating:150 PSI (10 BAR) max Process Temperature Limits:32 - 212°F (0 - 100°C)CIP Cleaning:302°F (150°C) max 60minutesFunction:Full/empty signaldetermined by wiringResponse Time:0.1sMinimum DielectricThreshold:Selectable from 20-70Enclosure Protection:Designed and factory tested to NEMA 4x, IP69K; Suitable for use in wet environments at up to 100% relative humidity.Electrical Specifications Voltage Required:24 (18 to 36 Vdc (≤20mA))Power Consumption:0.6 W Typ. (i.e. 25mA at 24 Vdc)Signal Output:PNP - Sourcing (active 50mA)Optional NPN-Sinking (max 50mA)Signal Transmission Power:≤1mw Connection:One 3 pin M12 Micro-minielectrical connector (QDR)Mechanical SpecificationsWetted Materials:316L Stainless Steel, PEEK Wetted Finish:Better than Ra=32Housing Material:300 series Stainless Steelhousing, lid and threadedconnection (non contact surfaces)Agency Approval:CE compliant;3-A compliant,Third party verified in accordance with standard 74-03ETL ListedConforms to UL Std 61010-1 3rd Ed (with Display Window option "0" only)Certified to CSA Std C22.2 61010-13rd Ed (with Display Window option "0" only)Visual Indication Status LED:Red - Probe ImmersedGreen - Probe Dry Warranty:2 yearsATTENTION: CONNECTOR WIRINGPin1 - 18-36 VDC VDC ComPin3 - VDC Com 18-36 VDC Pin4 - Switch Output MAX 50 mARefer to technical bulletin for Anderson cable color codingFull Ind Empty IndSENSOR ENDPIN 3PIN 1PIN 401138 / 3.2 / 2015-05-08 / PW / NA Page 2 of 2。
电缆使用说明书
电缆使用说明书一、电缆型号、规格用户应根据国家现行颁布的电缆设计规范、规程，按照实际工程敷设环境条件，系统电压等级，负荷性质和负荷情况，并充分考虑工程发展裕度，来正确选择电缆的型号与规格。
二、产品交付验收产品到达目的地后，用户应即使进行验收，并办理签字等手续。
验收项目应包括：1、合格证（每盘、每件一份）2、质量保证书。
3、电缆的外包装物是否完好，有无破损。
4、电缆端头是否封帽，有无破损或密封不良等现象。
5、电缆盘是否明显变形、扭曲。
6、检查电缆外表是否完好，有无擦伤、擦破等现象。
7、电缆型号、规格、长度是否与货单一致。
三、电缆的装卸、运输、保管、现场放置等注意事项：1、装有电缆的电缆盘应竖直放置，严禁平方或叠放。
2、装卸电缆应逐盘叼装，严禁同时几盘吊装。
注意起重工具受力位置，不能在电缆盘边沿、侧面、加强筋位置直接受力，吊钩起吊应钩牢电缆盘中心孔；用叉车铲运时，要注意两叉臂与电缆盘两边同时受力，落地平稳。
3、装卸时使用的其重工具、钢丝绳、吊钩等，承载能力要大于电缆及包装物的总重量。
4、在车辆等运输工具上装运电缆时，电缆盘必须放稳，并用合适方法固定，防止互碰或翻倒。
5、严禁从高处推下装有电缆的电缆盘。
6、搁放电缆盘安放在平稳地方，保证电缆盘稳固，防止滚动碰撞损坏电缆和其他以外事故发生7、电缆短距离搬运，允许将电缆盘滚动，但滚动方向必须与箭头指示方向一致，否则易损坏电缆；另应采取措施，防止电缆盘滚动路径中地面上的凸起硬物挤伤电缆。
8、电缆储存，应躲开有侵蚀性的气味、高温、易燃易爆等场所；电缆储存时应检查其端头密封，对分段后的电缆盘上的剩余电缆，应及时采纳可靠的密封措施，防止电缆端头进水；电缆不宜长期露天存放。
四、电缆的敷设、安装电缆的敷设、安装应严格遵守GB-92《电气装置安装工场电缆线路施工及验收规范》，并应由取得资格证书的、有实际事情经历的人员担任。
1、电缆敷设应采取符合要求的专用设备工具（如放线架、导轮）。
110kV电缆产品说明书
110kV 交联电缆产品介绍一 执行标准本产品执行GB/T11017-2002《额定电压110kV 交联聚乙烯绝缘电力电缆及其附件》及IEC60840-2004《额定电压30kV(Um= 36kV)以上至150kV(Um= 170kV)挤包绝缘电力电缆及附件——试验方法和要求》等标准。
三 电缆额定电压的表示方法电缆的额定电压用U 0/U(U m )表示，均为有效值，单位为kV 。
即U 0/U(U m )=64/110(126)。
U 0—电缆设计用的导体与屏蔽或金属套之间的额定工频电压； U —电缆设计用的导体之间的额定工频电压；U m —设备最高电压（使用设备的系统最高电压的最大值）。
五产品规格六使用特性1最高额定温度电缆导体长期允许最高工作温度为90℃，短时过负载最高工作温度为105℃，短路时（短路时间为5S）最高工作温度为250℃。
2安装要求电缆敷设时不受落差限制，敷设时环境温度不低于0℃，如环境温度低于0℃，应对电缆预热。
2.1电缆最小弯曲半径安装时：20D0 ；运行时：15D注：D0为电缆外径实测值。
2.2电缆安装时的轴向最大允许牵引力T（不考虑转弯处的径向侧压力）导体： T=K×导体截面（kg）式中系数K值为，铜导体K=7kg/mm2，铝导体K=4kg/mm2。
2.3电缆弯曲时的允许最大侧压力PP=T/R≤500(kg/m)，式中T为轴向牵引力，R为弯曲半径。
七主要技术性能十电缆持续载流量1.持续载流量依据IEC60287计算2.安装条件：1)电缆导体工作温度90℃2)环境温度：空气中为40℃, 土壤中为25℃3)土壤热阻系数1.0℃.W4)敷设深度为1000mm5)电缆的轴间距：平行敷设时S=250mm品字型敷设S=D （D为电缆外径）6)频率:50Hz7)负荷率:100%十一载流量修正系数十二电缆电性能参数。
电线电缆使用说明书
电线电缆使用说明书一、产品介绍电线电缆是用来传输电能或信号的导线材料，广泛应用于建筑、电力、通信等领域。
本使用说明书旨在向用户介绍电线电缆的正确使用方法和注意事项，确保其安全可靠地发挥作用。
二、安全操作指南1. 阅读说明书：在使用电线电缆之前，请仔细阅读本使用说明书，并保留好备查，以备将来需要。
2. 选择合适配套：根据实际需求，选择适用于不同环境、功率和电压等级的电线电缆，确保其能够稳定运行。
3. 安全使用规范：在使用电线电缆时，请遵守当地的相关安全法规和标准，确保操作环境的安全。
4. 定期检查维护：定期检查电线电缆的外观、接头和绝缘层等，如发现问题及时修复或更换。
5. 防止机械损坏：避免电线电缆受到机械压力、摩擦或剪切等力量的作用，以免损坏导线或绝缘层。
6. 防潮防腐蚀：避免电线电缆暴露在潮湿环境下，使用绝缘性好的接头和连接器，防止腐蚀和短路。
7. 避免过载：请确保电线电缆的负载不超过其额定功率和电流，以避免过热和起火等危险。
三、安装与连接1. 准备工作：根据实际需要，确认电线电缆的型号和规格，并预先准备好所需的工具和器材。
2. 尺寸选择：根据电线电缆的尺寸和敷设要求，准确测量所需长度，避免浪费和过长造成的麻烦。
3. 表面清洁：确保电线电缆的外表面洁净干燥，无尘、油污或其他污渍，以保证连接质量和绝缘效果。
4. 连接方式：按照电线电缆的类型和连接要求，选择合适的连接方式（焊接、压接等），并确保连接可靠牢固。
5. 绝缘处理：连接完成后，请做好绝缘处理，确保绝缘层完好无损，防止漏电和触电事故的发生。
四、使用注意事项1. 温度限制：请严格遵守电线电缆的额定温度范围，不要超过其耐热温度，以免导致绝缘层老化和电线断裂。
2. 弯曲半径：避免电线电缆在使用过程中被过度弯曲，要保持合理弯曲半径，防止导线疲劳断裂。
3. 阻燃要求：在易燃易爆场所使用电线电缆时，请选择符合阻燃标准的产品，确保安全。
4. 载重限制：对于需要负载的电线电缆，要注意其负载能力，避免超过允许的最大载荷。
OBT1553B-CTS 型 1553B 电缆测试系统 使用说明书
OBT1553B-CTS型1553B电缆测试系统 使用说明书（版本：2.0）珠海欧比特控制工程股份有限公司地址:广东省珠海市唐家东岸白沙路1号欧比特科技园邮编:519080电话*************传真*************网址:前 言感谢您使用OBT1553B-CTS型1553B电缆测试系统。
为了使您能尽快熟练地操作OBT1553B-CTS型1553B电缆测试系统，我们随机配备了内容详细的使用说明书，在您第一次安装和使用本仪器时，请务必仔细阅读所有随机资料。
基于提高部件及设备性能和可靠性的需要，我们有时会对设备（包括硬件和软件）做一些改动，届时，我们会尽量修改或增加资料，但仍可能在某些描述上与实际改动后的不一致，敬请谅解。
本使用说明书中如有错误和疏漏之处，热切欢迎您的指正。
厂家相关信息z生产企业名称: 珠海欧比特控制工程股份有限公司z生产企业地址: 广东省珠海市唐家东岸白沙路1号欧比特科技园z产品标准编号: OBT1553B-CTSz售后服务单位: 珠海欧比特控制工程股份有限公司z联系方式:地 址：广东省珠海市唐家东岸白沙路1号欧比特科技园电 话：************传 真：************邮 编：519080使用注意事项z 本产品在出厂前已经过充分的检验。
用户在使用前，请先确认它在运输过程中没有受到损坏； z 设备的型号和规格都在设备的外壳上，使用前请先核对一下您手中的产品与订货时的型号是否一致，设备配件是否完整；z 为避免设备受到损坏，请使用设备包装箱进行运输，直至到达安装使用现场；z 存放地点应具备以下条件：防雨、防潮；机械振动要小，防止可能的碰撞。
使用说明书中的标识警告：表示必须照办，以免对操作者造成伤害。
表示必须遵守，以免损坏设备。
有关操作和使用的重要信息及提示。
声明珠海欧比特控制工程股份有限公司拥有此非公开出版的使用说明书的版权，并有权将其作为保密资料处理。
本使用说明书只作为操作、保养和维修产品的参考资料，其他人无权向他人公开此使用说明书。
YTTW铜护套无机矿物绝缘防火电缆安装指导技术手册
YTTW铜护套无机矿物绝缘防火电缆安装指导技术手册前言无机绝缘电缆是铜芯，铜护套无机绝缘的防火电缆，为确保这种电缆的施工安装质量，必须要掌握这类电缆的安装施工要领。
以下简述有关无机绝缘电缆的安装施工要领：1.1要全面了解无机绝缘电缆的结构，特性和性能；了解电缆的型号、规格、种类及其适用的场所。
1.2了解无机绝缘电缆的敷设，施工的方式、方法，如何敷设施工，了解敷设施工中注意事项，诸如电缆的弯曲半径、敷设的排列，如何进出配电箱、柜，如何消除涡流等等。
1.3了解无机绝缘电缆中间连接器和终端的配件，以及每一配件的安装、使用的方法、要求，并熟悉这些配件的命名名称。
1.4了解无机绝缘电缆安装施工时所需用的专用工具及其每一专用工具的使用方法。
1-1无机绝缘电缆的安装施工要领：首先可通过“矿物绝缘电缆安装图集”的介绍和厂方说明书的简介，电缆供货商的专业技术人员的专业讲解，介绍以及实际的示范操作来了解。
只有全面的了解方能确保电缆安装施工的良好质量，否则有可能导致发生工程质量问题及返工现象。
1．熟悉施工图纸，熟悉施工场所和应注意的施工程序和方法。
要求电缆敷设时必须每一回路每条电缆按顺序放线，不允许不同回路电缆交叉放线。
2．在电缆的敷设步骤：2.1施工人员必颏先做好电缆盘的支撑架，把电缆整盘支撑到能顺利转动，然后顺向水平放线，绝对不允许放射线过程中拧绞电缆。
如在电缆桥架中敷设，于桥架的每个转弯处必须有专人负责电缆过弯，保证电缆过时弯外护套不与桥架转角的钢板产生磨擦。
每条电缆放线到位并保证接线长度后方可截断；必须做到放一条电缆，固定一条电缆，每条电缆放线到位后必须按顺序排列固定好后，方可按顺序放第二条电缆，以此类推，禁止多条电缆放线后再排列，否则，会造成电缆交叉拧绞，电缆铜护套相互磨擦受损，无法顺利敷设等问题。
2.2敷设安装好之后，一定要严格禁止带电的电焊龙头线在电缆上拖动或碰撞，因为带电的电焊龙头线会与无机绝缘电缆的铜护套（相当与接地线），产生碰焊火花，以致熔化铜护套，导致电缆铜护套产生孔洞，引起空气中潮气被无机绝缘吸收，电缆的绝缘性能降低。
煤矿用软电缆产品使用说明书1.
煤矿用橡套软电缆产品使用说明书MY-0.38/0.66MYP-0.38/0.66MYP-0.66/1.142011年4月29日煤矿用橡套软电缆产品使用说明书1. 产品执行标准产品执行标准见表1。
2. 用途本产品为额定电压0.66/1.14 kV及以下煤矿移动设备用橡皮绝缘橡皮护套软电缆，适用于额定电压.66/1.14 kV及以下各种井下移动采煤机及类似设备的电源连接，具有耐油、阻燃和抗冲击力、抗撕性等特点。
3. 产品名称、型号、规格电缆的名称、型号、规格及执行标准见表1。
4. 产品结构图MY-0.38/0.66 MYP-0.38/0.66 MYP-0.66/1.141－动力线芯导体；2－填充；3－绝缘；4－半导电层；5-地线芯导体；6－护套5. 技术要求（1）、额定电压为0.66/1.14kV电缆应能经受交流电压3700V/ 5min不击穿；1.9/3.3 kV电缆应能经受交流电压6800V/ 5min不击穿；电缆20℃的绝缘电阻应符合表2的规定。
（2）、电缆线芯结构，绝缘和护套厚度应符合MT818.5-2009、MT818.1-2009、Q/DBX081-2010的规定。
（3）、导体20℃直流电阻符合表3的规定。
（4）、电缆的燃烧特性符合MT386-1995标准规定。
表2动力线芯标称截面mm220℃的绝缘电阻最小值MΩ·km动力线芯标称截面mm220℃的绝缘电阻最小值MΩ·km动力线芯标称截面mm220℃的绝缘电阻最小值MΩ·km动力线芯标称截面mm220℃的绝缘电阻最小值MΩ·km4 6 600450101640035025353002505070250200表3动力线芯标称截面mm220℃的导体直流电阻不大于Ω/km动力线芯标称截面mm220℃的导体直流电阻不大于Ω/km动力线芯标称截面mm220℃的导体直流电阻不大于Ω/km动力线芯标称截面mm220℃的导体直流电阻不大于Ω/km4 6 5.093.3910161.951.2425350.7950.56550700.3930.2776. 产品使用工作条件额定工作电压（U0/U）分别为0.38/0.66kV、0.66/1.14kV；电缆长期允许工作温度为90℃；敷设电缆时的环境温度应不低于-20℃，不高于+50℃，电缆最小弯曲半径为电缆直径的6倍；电缆的地线芯应良好接地。
KYN28A-12安装使用说明书
KYN28A-12铠装移开式金属封闭开关设备安装使用与维护手册XXXXXX设备有限公司始终安全第一在开关设备安装使用前请先仔细阅读本说明书开关设备只能安装在适合于电气设备工作的户内场所；确保由专职电气人员进行安装、操作和维护；必须保证现场电气设备的联接条件和工作规程的适用性和安全性；有关开关设备的一切操作，都要遵守说明书中的相应规定；危险要特别注意说明书中标有这个危险标志的注意事项；不要超出开关设备在正常工作条件下的技术参数的规定值；使用说明书应放在所有与安装、操作和维护有关人员能方便地拿到的地方；用户的专职人员应对所有影响工作安全的事项负责，并正确管理开关设备；若对本说明书尚有疑问，我们将提供进一步的资询。
目录页码1.总则 4 1.1 概述 4 1.2 标准和规范 4 1.3 工作条件 4 1.3.1 正常工作条件 4 1.3.2 工特殊工作条件 4 1.3.3 注意事项 52 技术参数 5 2.1 电气参数 5 2.2 耐内部故障电弧性能 5 2.3 外形尺寸和重量 53 结构概述7 3.1 基本结构7 3.2 外壳和隔板7 3.3 开关柜内的小室7 3.4 防止误操作的联锁/保护84 运输和保管12 4.1 交付条件12 4.2 包装12 4.3 运输12 4.4 交货和中间保管135 开关柜的现场安装14 5.1 安装现场的一般要求14 5.2 配电室平面布置基本方案14 5.3 基础14 5.3.1 以配电室地板作为基础14 5.3.2 在混凝土地坪上的基础框架14 5.4 开关柜的安装与拼接15 5.5 母线的安装联接16 5.6 电力电缆和控制电缆的联接16 5.7 接地铜排的联接17 5.8 安装工作的收尾17目录页码6 开关柜的运行21 6.1 起动21 6.1.1 准备工作21 6.1.2 起动21 6.2 开关柜的操作22 6.2.1 断路器手车22 6.2.2 断路器23 6.2.3 接地开关23 6.2.4 电缆室门24 6.2.5 电气/机械的指示/监控装置247 维护25 7.1 概述25 7.2 检查和保养25 7.3 修理26 7.3.1 一般性修理26 7.3.2 更换元件27 7.4 备件27版权所有，禁止将本说明书的全部或部分，以任何形式提供给第三者。
44-1-标准技术标书(CPVC电缆保护管)(通用部分)
广西电网设备标准技术标书CPVC电缆保护管通用部分技术标书编号：024201600000244T广西电网有限责任公司2016年08月本标书对应的专用部分目录序号名称编号1 广西电网设备标准技术标书CPVC电缆保护管（专用部分）024201600000244ZCPVC电缆保护管标准技术标书使用说明1、本物资采购标准技术标书分为标准技术标书通用部分和标准技术标书专用部分。
2、项目单位根据需求选择所需设备的技术标书。
技术标书通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表7 项目单位技术差异表”，并加盖该单位物资部门公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值范围；③根据实际使用条件，需要变更污秽等级、海拔高度、耐受地震能力、压力释放能力、环境温度等要求。
经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表7中，随招标文件同时发出并视为有效，否则将视为无差异。
4 投标人逐项响应技术标书专用部分总“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件标准技术标书专用部分的“招标人要求值”一栏填写相应的投标人响应部分表格，投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。
“项目单位技术差异表”与“标准技术参数表”和“设备外部条件表”中参数不同时，以差异表给出的参数为准。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。
5、技术标书范本的页面、标题等均为统一格式，不得随意更改。
目次1、总则 (1)2、应遵循的主要标准 (2)3、使用条件 (2)4、技术要求 (4)5、功能要求 (5)6、试验 (6)7、包装、运输、贮存和质量保证 (8)1、总则1.1 本招标技术文件适用于广西电网CPVC电缆保护管的功能、性能、安装等方面的技术要求。
电力承装电缆牵引机安全操作及保养规程
电力承装电缆牵引机安全操作及保养规程一、前言电力承装电缆牵引机是一种常见的电力设备，在电力线路、通信线路等工作中扮演着重要的角色。
然而，在使用中应重视安全，保证设备的正常运转和延长设备的使用寿命，这是电缆牵引机管理人员的基本职责。
为了保证电力承装电缆牵引机的安全性能，特制定本规程，对电力承装电缆牵引机的安全操作和日常保养工作进行规定，以期达到预防事故、保证设备运转安全、提高设备使用寿命等目的。
二、安全操作2.1 运送与安装1.手持式电力承装电缆牵引机的运输，应注意防震、防潮、防撞，操作人员应该轻拿轻放，将总机、滑轮架以及滑轮组等配件分别装箱。
2.运输过程中，操作人员必须确保卡扣和锁紧螺母处于完好状态，防止振动松动。
3.安装时必须保证牵引机及其配件的各部件完好无损，并按照说明书安装。
4.牵引机的吊挂过程中，必须使用合适的吊具，并由专人负责吊挂过程。
2.2 使用操作1.操作人员必须熟悉电力承装电缆牵引机的工作原理和使用方法，做好安全防范意识的教育，必须使用合适的手套、安全帽等个人防护装备。
2.使用电力承装电缆牵引机之前，必须先对设备进行检查，确保电缆牵引机的各部位、滑轮、吊索以及销钉、螺栓等关键部位紧固可靠，并开展健康状况检查以及证书复检。
3.在工作中必须严格按照操作规程执行，不得随意改变。
必须时刻留意电线电缆的拉力，严禁突然更改速度或方向。
4.工作中必须用手轮缓慢牵线，并贴近滑轮杆的方向盘，以确保电缆可以牵引轮毂，且电缆在各个组件间的滑动应平稳。
在使用前，应当对电缆进行检查，确保其无钩劣痕，并应用清洁剂擦拭。
5.在牵引过程中，应尽量保持牵引机直线行驶，禁止急转弯和锤击。
6.操作人员在工作中应坚持严格遵守规程，避免疲劳操作，确保设备的安全和生产效率。
2.3 停机与关机1.在使用完电力承装电缆牵引机之后，必须切断电源，重要部件休息十分钟以上。
2.关机时，必须关闭加速器，关闭刹车，然后切断电源，关掉开关，在维护过程中，换下车上电池，以免电池过载，影响设备的使用寿命，在停机期间应安排人员巡视，防止设备出现故障或问题。
【产品使用说明书】MT818.2《额定电压1.9-3.3kV及以下采煤机软电缆》
山东川达线缆有限公司技术文件1额定电压1.9/3.3kV 及以下采煤机软电缆产品使用说明书一、概述1、产品分类及命名1.1执行标准：本产品执行标准MT818.2-2009 1.2电缆型号：见表1 表1电缆型号型 号 名 称用 途MC-0.38/0.66采煤机橡套软电缆额定电压为0.38/0.66kV 采煤机及类似设备的电源连接MCP-0.38/0.66 采煤机屏蔽橡套软电缆 额定电压为0.38/0.66kV 采煤机及类似设备的电源连接 MCP-0.66/1.14 采煤机屏蔽橡套软电缆 额定电压为0.66/1.14kV 采煤机及类似设备的电源连接 MCP-1.9/3.3采煤机屏蔽橡套软电缆 额定电压为1.9/3.3kV 采煤机及类似设备的电源连接1.3型号命名含义：M-煤矿用电缆的系列代号；C-采煤机用；P-非金属屏蔽； 1.4电缆结构设计图MC-0.38/0.66 MCP-0.38/0.66 MCP-0.66/1.14(A 型) MCP-0.66/1.14(B 型) MCP-1.9/3.3(A 型) MCP-1.9/3.3(B 型)1－动力线芯导体；2－地线芯导体（屏蔽型电缆含半导电层）； 3－控制线芯导体；4－绝缘；5－半导电屏蔽层(MC 型电缆无屏蔽层)； 6－外护套；7－内护套；8－加强层二、主要技术参数1、规格：电缆规格及主要技术参数符合表2、表3、表4的规定，其中地线芯导体标称截面不小于表2、表3、表4的规定的规格。
表2 额定电压0.38/0.66kV 电缆尺寸参数芯数×导体标称截面 mm 2标称厚度 mm电缆外径 mm动力线芯 地线芯 动力线芯绝缘护 套 MC-0.38/0.66 MCP-0.38/0.66 3×16 3×25 3×35 3×50 3×70 3×951×4 1×6 1×6 1×10 1×16 1×251.6 1.8 1.82.0 2.0 2.24.55.5 5.5 5.56.0 6.029.5～34.5 36.0～41.0 39.0～45.0 44.0～50.5 50.0～57.5 56.0～63.5 33.0～38.0 39.0～45.0 42.5～48.5 47.5～54.5 53.0～60.5 59.5～67.01、工作条件：1.1额定工作电压(Uo/U)分别为0.38/0.66kV、0.66/1.14 kV、1.9/3.3 kV。
电线电缆施工要求规范
电线电缆技术要求（施工规范)(一)高压电缆1．总则1.1 本技术规范书适用于 10kV 交联聚乙烯绝缘电缆，它提出了该电缆的功能设计、结构、性能和试验等方面的技术要求。
1。
2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3 如果供方没有以书面形式对本规范书的条款提出异议,则意味着供方提供的设备(或系统)完全满足本规范书的要求。
如有异议，不管是多么微小,都应在投标书附表一“技术差异表”中加以详细描述.1.4 本技术规范书经需供双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力.1。
5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下： GB/T12706-2008有矛盾时,按现行的技术要求较高的标准执行。
1。
6 本技术规范书未尽事宜，由需供双方协商确定。
1.7 供方应获得 ISO9000 （ GB/T 19001 ）资格认证书或具备等同质量认证证书，产品应在相同或更恶劣的运行条件下持续运行三年以上的成功经验。
提供的产品应有两部鉴定文件或等同有效的证明文件。
对于新产品，必须经过挂网试运行，并通过产品鉴定。
２．使用环境条件2。
1 运行条件２.1.1 系统标称电压和频率: 10kV , 50Hz 。
２.1.2 系统最高运行电压: 12 kV２。
1.3 系统接地方式：中性点不接地系统,单相接地时允许持续运行 8h 。
２.2 环境条件环境温度：-10~+40℃;海拔高度:1860m；污秽等级：Ⅱ级（外绝缘爬电比距：22mm/kv）；相对湿度：85％；地震烈度：8级；设备安装场所：户外.相对湿度：月平均相对湿度不大于90％日平均相对湿度不大于95%２.3 敷设条件：室外电缆沟、电缆沟，室内电缆桥架。
２.4 运行要求２.4。
电缆说明书
CA Prop 65 AWM 3340, AWM 3374 CL-1254 EU Directive 2015/863/EU (RoHS 2 amendment), EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE) China RoHS II (GB/T 26572-2011)
Product Notes
பைடு நூலகம் Notes:
History
Update and Revision:
Part Numbers
Separator Material over Conductor: Y, Revision Number: 0.381 Revision Date: 12-15-2021
Variants
Voltage UL Voltage Rating 600 V RMS
Mechanical Characteristics
Temperature
UL Temperature
Operating
125°C Flexing, 150°C Stationary -55°C To +150°C
Recommended Max Baking Cycles: 24 Hours @ 300°F (149°C) ~ 4 Hours @ 375°F (190°C)
Construction Details
Conductor
Size Stranding
Material
4 105x24 TC - Tinned Copper
Insulation
Material
Nom. Thickness Nom. Insulation Diameter
线缆设备维护管理制度
线缆设备维护管理制度第一章总则第一条为了规范线缆设备的维护管理工作，提高线缆设备的使用效率和使用寿命，保障生产的顺利开展，制定本维护管理制度。
第二条本维护管理制度适用于所有使用线缆设备的部门和人员。
第三条线缆设备维护管理应当遵循“预防为主、维护保养、计划维修、定期检查”的原则。
第二章维护管理责任第四条线缆设备的负责人应当建立健全线缆设备维护管理制度，明确维护管理责任，并将其落实到各级管理人员。
第五条线缆设备维护保养工作由专门的维护保养人员负责，维护保养人员应当具备相关的维修技能和经验，并定期接受培训。
第六条线缆设备的负责人应当定期检查线缆设备的维护保养情况，及时发现问题并采取解决措施。
第七条线缆设备的维护保养人员应当按照相关规定进行维护保养，并记录维护保养情况。
第八条线缆设备的使用人员应当爱护线缆设备，按照规定进行操作，并及时报告异常情况。
第三章维护管理内容第九条线缆设备的维护保养应当包括日常维护、定期维护、特殊维护等内容。
第十条日常维护包括清洁、润滑、调整、检查等工作，应当定期进行并记录维护情况。
第十一条定期维护包括定期更换易损件、检修关键部件等工作，根据线缆设备的使用情况制定相应的维护保养计划。
第十二条特殊维护包括对线缆设备进行维修、升级、改造等工作，需要由专业的维修人员进行操作。
第四章维护管理流程第十三条线缆设备的维护管理应当按照以下流程进行：（一）日常维护：使用人员每天对线缆设备进行清洁、润滑、调整、检查等工作，并填写日常维护记录。
（二）定期维护：定期对线缆设备进行更换易损件、检修关键部件等工作，并填写定期维护记录。
（三）特殊维护：发现线缆设备发生故障或需要维修时，及时报告并由专业的维修人员进行操作，并填写特殊维护记录。
第五章维护管理评估第十四条线缆设备的负责人应当定期对线缆设备的维护管理进行评估，分析维护管理的优缺点，并及时改进。
第十五条线缆设备的使用人员应当配合维护管理工作，提出建议和意见，共同完善维护管理制度。
Cox 电缆 水管旋转机 安装与维护指南说明书
MOTORIZED HOSE/CABLE REELS:SERIES: 1125, 1125WC, 1175, 1185, 1195, 1275, 1600SERIES: 1125, 1125WC, 1175-6, 1185, 1195 SERIES: 1600 SERIES: 1275COXREELSThe technical data and images which appear in this manual are for informational purposes only. NO WARRANTIES, EXPRESS OR IMPLIED, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, ARE CREATED BY THE DESCRIPTIONS AND DEPICTIONS OF THE PRODUCTS SHOWN IN THIS MANUAL. COXREELS makes no warranty (and assumes no liability) as to function of equipment or operation of systems built according to customer design or of the ability of any of its products to interface, operate or function with any portions of customer systems not provided by COXREELS.COXREELS agrees to repair or exchange the goods sold hereunder necessitated by reason of defective workmanship and material discovered and reported to COXREELS within two years after shipment of such goods to Buyer.Except where the nature of the defect is such that it is appropriate, in COXREELS’ judgment, to effect repairs on site, COXREELS’ obligation hereunder to remedy defects shall be limited to repairing or replacing (at COXREELS’ option) FOB point of original shipment, any part returned to COXREELS at the risk and cost of Buyer. Defective parts replaced shall become the property of COXREELS.COXREELS shall only be obligated to make such repair or replacement if the goods have been used by Buyer only in service recommended. COXREELS is not responsible for defects which arise from improper installation, neglect, improper use of or from normal wear and tear.COXREELS obligation shall be limited by the manufacturer’s warranty (and is not further warranted by COXREELS) for all parts procured from others according to published data, specifications or performance information not designed by COXREELS.COXREELS further agrees to replace or at COXREELS’ option to provide a refund of the sales price of any goods that do not conform to applicable specifications or which differ from that agreed to be supplied which non-conformity is discovered and forthwith reported to COXREELS within 30 days after shipment to the Buyer. COXREELS’ obligation to replace or refund the purchase price for non-conforming goods shall arise once Buyer returns such goods FOB point of original shipment by COXREELS at the risk and cost of Buyer. Goods replaced by COXREELS shall become property of COXREELS.COXREELS liability on any claim, whether in contract, tort (including negligence), or otherwise, for any loss or damage arising out of, connected with, or resulting from the manufacture, sale, delivery, resale, repair, replacement or use of any products or services shall in no case exceed the price paid for the product or services or any part thereof which give rise to the claim. In no event shall COXREELS be liable for consequential, special, incidental or other damages, nor shall COXREELS be liable in respect of personal injury or damage to property not the subject matter hereof unless attributable to gross misconduct of COXREELS, which shall mean an act or omission by COXREELS demonstrating reckless disregard of the foreseeable consequences thereof.COXREELS is not responsible for incorrect choice of models or where products are used in excess of their rated and recommended capacities and design functions or under abnormal conditions. COXREELS assumes no liability for loss of time, damage or injuries to property or persons resulting from the use of COXREELS products. Buyer shall hold COXREELS harmless from all liability, claims, suits and expenses in connection with loss or damage resulting from operation of products or utilization of services, respectively, of COXREELS and shall defend any suit or action which might arise there from in Buyer’s name – provided that COXREELS shall have the right to elect to defend any such suit or action for the account of Buyer. The foregoing shall be the exclusive remedies of the Buyer and all persons and entitles claiming through the Buyer.WARNING – APPLICATIONTHE PRODUCTS IN THIS INSTALLATION AND MAINTENANCE MANUAL HAVE BEEN TESTED UNDER CONTROLLED LABORAROTY CONDITIONS TO MEET SPECIFIC TEST CRITERIA. THESE TESTS ARE NOT INTENDED TO REFLECT THE PERFORMANCE OF THE PRODUCTS OR ANY OTHER MATERIAL IN ANY SPECIFIC APPLICATION, BUT ARE INTENDED TO PROVIDE THE USER WITHY APPLICATION GUIDELINES. THE PRODUCTS ARE INTENDED FOR USE BY KNOWLEDGEABLE PERSONS HAVING THE TECHNICAL SKILL NECESSARY TO EVALUATE THEIR SUITABILITY FOR SPECIFIC APPLICATIONS.WARNING – USER RESPONSIBILITYTHE USER, THROUGH ITS OWN ANALYSIS AND TESTING, IS SOLELY RESPONSIBLE FOR MAKING THE FINAL SELECTION OF THE SYSTEM AND COMPONENTS AND ASSURING THAT ALL PERFORMANCE, ENDURANCE, MAINTENANCE, SAFETY AND WARNING REQUIREMENTS OF THE APPLICATION ARE MET.TO THE EXTENT THAT COXREELS PROVIDE COMPONENT OR SYSTEM OPTIONS BASED UPON DATA OR SPECIFICATIONS PROVIDED BY THE USER, THE USER IS RESPONSIBLE FOR DETERMINING THAT SUCH DATA AND SPECIFICATIONS ARE SUITABLE AND SUFFICIENT FOR ALL APPLICATIONS AND REASONABLY FORESEEABLE USES OF THE COMPONENTS OR SYSTEM.WARNING – SAFETYREAD ALL SAFETY INSTRUCTIONS CAREFULLY BEFORE ATTEMPTING TO INSTALL, OPERATE, OR MAINTAIN THIS PRODUCT. ONLY QUALIFIED PERSONNEL SHOULD UNDERTAKE THE INSTALLATION AND COMMISSIONING OF THIS PRODUCT. FAILURE TO COMPLY WITH INSTRUCTIONS COULD RESULT IN PERSONAL INJURY AND/OR PROPERTY DAMAGE.FAILURE TO FOLLOW RECOMMENDED APPLICATION INFORMATION AND RECOMMENDED PROCEDURES FOR SELECTION, INSTALLATION, CARE, MAINTENANCE AND STORAGE OF REEL ASSEMBLY, SWIVEL, HOSE, COUPLINGS OR HOSE ASSEMBLIES MAY RESULT IN FAILURE TO PERFORM PROPERLY AND MAY RESULT IN DAMAGETO PROPERTY AND SERIOUS BODILY INJURY.FOLLOW GOOD MAINTENANCE PRACTICES – ESTABLISH A PROGRAM OF INSPECTION, TESTING AND REPLACEMENT OF REEL COMPONENTS FROM FACTORS INCLUDING: o SEVERITY OF APPLICATION, FREQUENCY OF EQUIPMENT USE, AND PAST PERFORMANCE OF REEL COMPONENTSONLY PROPERLY TRAINED PERSONS SHOULD INSPECT, TEST OR SERVICE REEL AND HOSE/CABLE ASSEMBLIES. PERIODIC UPDATING OF TRAINING IS RECOMMENDED.DOCUMENT MAINTENANCE, INSPECTIONS AND TESTING.PROP 65 WARNING: Handling of brass material on this product exposes you to lead, a chemical known to the State of California to cause birth defects or other reproductive harm.“WASH HANDS AFTER USE”Page 1 of 5PRESSURE WARNINGS•This equipment should be properly installed before use in accordancewith local codes and ordinances.•The pressure from the hose reel should be disconnected from thehose reel before any service functions are performed.•This hose reel must not be used for pressure greater that the ratinglisted in the COXREELS catalog / website .OPERATIONAL WARNINGS•Exercise care when handling the hose reel during normal operation.•Do not use hose different from that for which the reel is intended.Changes in diameter, weight per foot, length of hose or flexibility(Minimum Bend Radius) will affect the operation of the reel.•Mounting hardware and fasteners should be installed to maintaintightness under vibration and checked periodically to ensuretightness.•Overhead installation mountings should be such that the reel is notsupported by bolts in tension. A safety chain, cable, enclosure ornetting is strongly recommended to minimize damage and/or possibleinjury in the event of a mounting failure.MAINTENANCE WARNINGS•Modification of the equipment may cause excessive wear and willvoid the warranty. Contact COXREELS regarding changes ormodifications of equipment which could affect reliability or safety.SPECIFICATIONS & LISTINGS•The identified Series of Hose Reel products within this manual arenot certified or listed by any independent certifying or regulatory body.•This series of hose reels is intended for industrial use and areprovided with permanent mounting means.PRESSURE & TEMPERATURE RATING•All reels covered in this manual with or without hose have specificP.S.I. ratings. (Please refer to the COXREELS catalog, website orcontact Customer Service for Reel specific data). Reels should notbe used at pressures greater that the rating of the hose.•Multipurpose hose is installed with tube compounded for maximum oilresistance. Hose can be used for air, water, oil and many otherchemical applications.•Operational temperature ranges vary across the wide range of hoseoptions. (Please refer to the COXREELS catalog, website or contactCustomer Service for hose specific data). Hose reels should not beused at temperatures below or above the rating of the hose.•The operational rating of a reel not equipped with hose is determinedby the capacity of the installed hose. The pressure rating of the reelwithout hose must not be greater than the than the operationalcapacity of a reel. (Please refer to the COXREELS catalog, websiteor contact Customer Service for reel/hose specific data). Variationsin the OD of higher rated hose will affect the operational capacity ofthe reel.LABELS & MARKINGSHose Reels with and without hose•The marking of the hose reel provide with or without hose includesthe followingo The label on the frame includes the COXREELS nameand Logo, the product catalog number, the individualproduct serial number, PSI rating and what type andlength of hose intended for use on the reel.o The maximum pressure rating for every hose reelsupplied without house is marked on the COXREELSIdentification Label. In absence of this information, referto website, catalog, or customer service. Actual rating isdetermined by the installed hose and is not to exceed theindicated maximum operational rating. The pressurerating of the hose installed on reels provided without hosemust be marked on the label upon installation.PERSONAL SAFETY•Ensure reel has been properly installed before connecting supply line.•Before connecting to reel, be certain supply line does not exceedrated pressure of the hose reel or amperage rating on cable reel.•Thoroughly review the “Hose Installation” instructions to properlyinstall hose.•Perform “Operational Check” per instructions to ensure reel isoperating properly.•If a leak should occur after applying pressure to the reel, immediatelydiscontinue supply line pressure.•Be aware of other persons and machinery in work area•Do not wear loose fitting clothing when using reel•Routinely check for loose, frayed, or broken wires before operating.WARNING: Prevent static sparking. When working around flammables, ensurethat the hose reel, hose, and equipment are properly grounded.SAFETYINSTALLATION•Overhead installation mountings should be such that the reel is notsupported by bolts in tension. A safety chain, cable, enclosure ornetting is strongly recommended to minimize damage and/or possibleinjury in the event of a mounting failure.•To mount reel to a solid structure use 7/16” or M12 bolts, washers,and nuts. Masonry bolts may be used depending on mountingapplication. Mounting hardware is NOT provided. Mounting patternswill vary depending on model.•Fit mounting hardware to ceiling/wall/floor so reel can be fastenedinto position. Fit reel and tighten all hardware securely.INSTALLATION OF INLET HOSE•Apply thread sealant to inlet hose and connect to the swivel joint onreel.CAUTION: IT IS IMPORTANT TO USE A “FLEXIBLE” INLET HOSE.DO NOT USE SOLID PIPING OR RESTRAIN INLET HOSE AS TOCAUSE ANY SIDE FORCE ON SWIVEL JOINT. THE WARRANTY ISVOID IF NOT PROPERLY INSTALLED.•Install inlet hose into swivel assembly by hand tightening, followed by½ turn with wrench. DO NOT over tighten as it may damage swivel.•Flush some product through the system before connecting inlet hoseto the source. Connect end to supply source.NOTE: Before proceeding, ensure that you are installing the proper size, lengthand type of hose that the reel is rated for. Consult factory if unsure of rating.•Securely install hose reel prior to installing outlet hose.•Apply thread sealant to male hose fitting and insert into the drumopening. Note: It is recommended that a swivel type connector beused to ease installation of outlet hose.•Thread male hose fitting into outlet riser(s). Refer to figure 1.0 forsingle and figure 2.0 for double outlets. Note: Outlet riser isremovable on 1195 series.•Using a wrench, firmly hold on to riser fitting while tightening hoseconnector.CAUTION: FULLY EXTEND AND CHARGE HOSE BEFOREINITIALLY WINDING ON TO REEL. THIS PREVENTS FLATTENINGOF HOSE AND EXCESSIVE PRESSURE ON DRUM WHEN HOSE ISFULLY CHARGED DURING OPERATION.•Wind hose on to reel; operator should hand guide the hose on to reelto achieve maximum capacity.•Flush fluid through system. Inspect hose, connections, and swivel forleaks.INSTALLATION OF CABLE (1125WC SERIES)NOTE: Before proceeding, ensure that you are installing the proper size,length and type of hose that the reel is rated for. Consult factory ifunsure of rating.CAUTION: ENSURE THAT THE CABLE CONNECTOR IS SECURELYCRIMPED, SOLDERED, OR CLAMPED TO CABLE.•Place connector over stud (fig 3.0) and install brass nut (supplied).•Using a wrench, firmly hold onto the nut under the connector whiletightening the outer nut.•Connect the supply line in the same manner.HOOK-UP ELECTRICAL MOTORCAUTION: REMOVE ALL ELECTRICAL POWER WHEN WIRING. DONOT HOT WIRE. OBSERVE ALL APPLICABLE NEC, OSHA, ANDLOCAL CODES.•Ensure motor location is conducive to mounting or operating requirements.Field modifications are not recommended.•Ensure power supply and motor voltage ratings are compatible. Refer tofigures 4.0, 5.0, and 6.0 for wiring diagrams.•Install switch, solenoid, circuit breaker, etc. as required. Consult factory foroptional components.•Apply power, and inspect reel to determine proper operation.FIGURE 5.0 “EA” MOTOR DIAGRAM (DOUBLE POLE SINGLE THROW)FIGURE 6.0 “EA” MOTOR DIAGRAM (TRIPLE POLE SINGLE THROW)HOOK-UP AIR MOTORCAUTION: DO NOT EXCEED 100 PSI MOTOR INLET PRESSURE. USE AN FRL OR CONTROL VALVE (IN LINE) TO ADJUST SPEED.• A suitable sized filter/regulator/lubricator must be installed in the compressed air line within 3-6 ft. from the motor.•Use pipes that are the same size as the motor ports for lengths up to 6 ft. from the main line and pipes that are larger for lengths that are longer than 6 ft. Remove plastic plugs from two ports in motor and follow steps for muffler or 4-way valve / muffler installation.• A muffler (provided) must be connected to the outlet port on single rotation applications.•When motor is going to be driven in both directions, a 4-way valve (not included) may be used by being connected to both ports of the motor. Muffler must then be connected to the air outlet pipe or valve port.• Do not use thread tape to seal pipe threads. Use only the correct pipe sealant on the threads.• This motor requires LUBRICATION. Use GAST lubricating oil part number UK5220 or equivalent. Fill reservoir to correct level.• Apply air pressure, and inspect reel to determine proper operation.SWIVEL SEAL REPLACEMENT• Remove inlet hose from swivel.• Remove swivel from reel by unscrewing swivel from shaft. Disconnect hose from swivel.• Remove retaining ring on swivel; pull out shaft from body. • Replace the seals, lubricate and reassemble swivel.• Fit hose to swivel then fit swivel to reel. Do not over-tighten. • Reconnect inlet hose and test for leakage.NOTE : Swivels designs vary depending on the reel model. Refer to repair procedure shipped with individual seal replacement kits or consult factory.CAUTION: Release line pressure prior to making any repairs or adjustments to the reel.CHAIN REPLACEMENT (1175-1195 Only) • Remove motor as instructed. See “Motor Replacement”. • Remove chain master-link. • Install new chain. Adjust chain tension and install motor as instructed. See“Motor Replacement”.MOTOR REPLACEMENTCAUTION: Before replacing motor, remove electrical or fluid pressure from reel.• Disconnect wiring/fluid line pressure from motor.• Remove bolts securing motor and/or bracket to reel. See figures 7.0 or 8.0 depending on reel model.•Install replacement motor. Align gears or chain/sprocket depending on reel model.FIGURE 4.0 “E/ED” MOTOR DIAGRAM (SINGLE POLE SINGLE THROW)Fig 8.0 1175-1195 & 1600 Series NOTE: 1125/1275 series are direct gear driven and 1175, 1185, 1195& 1600 series are chain and sprocket driven.•If gear driven reel, adjust motor into location and secure in positionwith best gear alignment. Noise level is noticeably higher when gearis not fully engaged.NOTE: Improperly engaged gears will reduce gear life.•If chain driven reel, adjust tension on chain to allow between ¼ to ½”play in chain.NOTE: Over-tensioning of chain will reduce motor life.GEAR REPLACEMENT (1125/1275 Series Only)•Remove motor as instructed above.•Remove gear from shaft on motor by loosening set screws.•Install new gear on to shaft. Install motor as described above.SLIP RING BRUSH REPLACEMENT (1125WC SERIES)•Remove cable completely from drum of reel.•Remove access panel on drum by removing four screws.•Remove brush retaining nut to access worn brushes.•Replace with new copper brushes.Reverse above procedure to re-assemble reel.TROUBLE SHOOTING GUIDETROUBLE CAUSE REMEDYHOSE/CABLE WILL NOT FULLY FITON TO DRUM OF REELa) Hose/cable is longer than specified.b) Outside diameter of hose is larger thanspecification.c) Hose/cable was not hand guided onto reeland wound up evenly on drum.a) Cut down hose/cable to meet reels specified capacity.b) Replace hose with a hose that meets the specifiedmaximum outside diameter requirements.c) Hand guide hose/cable on to drum as it is wound on to thereel.IT IS VERY DIFFICULT TO PULLHOSE OFF REEL ON 115Vac REELWiring for motor is reversed. Refer to wiring diagram and correct motor wiring.NO ELECTRICAL CURRENT ATOUTPUT END OF CABLE.(1125WC SERIES ONLY)a) Cable is severed.b) Slip ring brushes are worn.a) Replace cable.b) Replace slip ring brushes.Note: Ensure current does not exceed rated amperage.DRUM OF REEL IS CRUSHED ORDAMAGED.Hose was not charged when initially installedon to reel.Replace damaged drum. Contact factory.Install hose per instructions.FLUID PATH (PLUMBING AND/ORSWIVEL) IS LEAKING ORDAMAGED.a) Maximum pressure rating for reel hasbeen exceeded.b) Application is not compatible withplumbing and/or swivel seal materials.a) Replace or repair damaged components. Consult factory.Check maximum pressure rating of reel.b) Contact factory to determine chemical compatibility orenvironmental issues (i.e. temperature rating).FLUID LEAKS FROM SWIVEL Swivel seals are damaged or worn.Replace swivel seals. See "Swivel Seal Replacement".Caution: Be sure leak is not at Hose Fitting!SWIVEL ASSEMBLY IN NOTMOVING FREELY OR LOCKING UPa) Inlet hose fitting has been over-tightenedb) Inlet hose is not flexible causing sideforce on swivel.Remove and examine swivel assembly for damage. Replaceas necessary.Properly tighten inlet hose. Hand tighten fitting, plus ½ turnwith wrench.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆安装、维护、使用说明书
1、电缆型号、规格选择
用户应根据国家现行颁布的电缆设计规范、规程，按照实际工程敷设环境条件，系统电压等级，负荷性质和负荷情况，并充分考虑工程发展裕度，来正确选择电缆的型号与规格。
2、产品交付验收
产品到达目的地后，用户应及时进行验收，并办理签字等手续。
验收项目应包括：
2.1合格证（每盘、每件一份）。
2.2质量保证书。
2.3产品使用说明书。
2.4电缆的外包装物是否完好，有无破损。
2.5电缆端头是否封帽，有无破损或密封不良等现象。
2.6电缆盘是否明显变形、扭曲。
2.7检查电缆外表是否完好，有无擦伤、擦破等现象。
2.8电缆型号、规格、长度是否与货单一致。
3、电缆的装卸、运输、保管、现场放置等注意事项：
3.1装有电缆的电缆盘应竖直放置，严禁平放或叠放。
3.2装卸电缆应逐盘吊装，严禁同时几盘吊装。
注意起重工具受力位置，不能在电缆盘边沿、侧面、加强筋位置直接受力，吊钩起吊应勾牢电缆盘中心孔；用叉车铲运时，要注意两叉臂与电缆盘两边同时受力，落地平稳。
3.3装卸时使用的起重工具、钢丝绳、吊钩等，承载能力要大于电缆及包装物的总重量。
3.4在车辆等运输工具上装运电缆时，电缆盘必须放稳，并用合适方法固定，防止互碰或翻倒。
3.5严禁从高处推下装有电缆的电缆盘。
3.6搁放电缆盘安放在平稳地方，保证电缆盘稳固，防止滚动碰撞损坏电缆和其它意外事故发生。
3.7电缆短距离搬运，允许将电缆盘滚动，但滚动方向必须与箭头指示方向一致，
否则易损坏电缆；另应采取措施，防止电缆盘滚动路径中地面上的凸起硬物挤伤电缆。
3.8电缆储存，应避开有腐蚀性气味、高温、易燃易爆等场所；电缆储存时应检查其端头密封，对分段后的电缆盘上的剩余电缆，应及时采取可靠的密封措施，防止电缆端头进水；电缆不宜长期露天存放。
4、电缆的敷设、安装
电缆的敷设、安装应严格遵守GB50168-92《电气装置安装工程电缆线路施工及验收规范》，并应由取得资格证书的、有实际工作经验的人员担任。
4.1电缆敷设应采取符合要求的专用设备工具（如放线架、导轮）。
可采用端头牵引，机械输送，人工辅助引导的同步敷设方式。
4.2敷设时及敷设后的电缆，其最大侧压力、最大牵引力、最小允许弯曲半径不得超过产品允许的规定值。
4.2.1侧压力:一般不大于300kg
4.2. 2最大牵引力:按有关规定，铜芯电缆的最大牵引拉力为7kg/mm2;铝芯电缆的允许最大牵引拉力按4kg/mm2计。
4.2.3电缆的最小弯曲半径：不小于电缆外径的25倍。
电缆的敷设温度应不低于0o C,若敷设现场环境温度低于0o C，则应将电缆预热。
经过加热的电缆应尽快敷设，当电缆冷却至低于0o C时不得再加弯曲。
4.3敷设时，应采取措施，防止发生电缆在地面、沟壁、管口、机具上的擦伤。
一经发现，必须立即停敷。
查出原因后加以排除，方可再新行敷设。
4.4敷设时，不允许扭曲，以免损伤电缆，如果造成扭曲应顺着扭曲方向解除，不能用任何工具、物件敲击电缆，以防损伤电缆。
为消除扭曲应力，电缆牵引头应加防捻器。
成圈电缆，未用盘装的短段电缆，敷设时应顺着圆圈方向转动，不能强行拖放，防止电缆发生扭曲。
4.5电缆采用直埋敷设时，埋深不得小于700mm（电缆表面上端距地面），沟底（必须有良好土层）平整，无硬质杂物，铺100mm厚的细土或黄沙，电缆敷设好后，上面应加盖100mm厚的细土或黄沙，再盖混凝土或砖等，保护盖板其覆盖宽度应超过电缆两侧各50mm。
复土后，地面上还应装设路径标志。
（2）电缆应埋设于冻土层以下。
当无法深埋时，应采取措施，防止电缆受到损坏。
（3）直
埋电缆间、与各种设施平行或交叉的净距应符合有关规程规定。
4.6其它敷设方式参照规程有关规定。
非铠装电缆不得直埋敷设。
有腐蚀性的土壤未经处理不得直埋敷设，直埋电缆过道路时应加符合要求的保护管。
4.7安装电缆附件接头时，应严格按照电缆附件安装说明书来作业，特别应注意外屏蔽与绝缘的剥离尺寸、清洁要求，以确保电缆与附件配合的完好性。
5、缆敷设安装竣工后，应按标准做交接预防性试验，合格后方可投运。
6、电缆产品的使用特性：
6.1敷设环境温度不低于0o C。
6.2电缆的额定电压应大于或等于系统的额定工作电压，最高电压不得超过电缆额定电压的1.15倍。
6.3交联聚乙烯电缆导体的允许长期最高工作温度为90℃，短路时（最长持续时间不超过5秒）电缆导体的最高温度不超过250℃。
6.4电缆运行中，严禁长时间过负荷运行。
6.5电缆敷设一般不受落差影响。
6.6除钢丝铠装电缆可以承受规定的拉力外，其它电缆不能长期承受拉力。
6.7三相四线制系统中，不应采用三芯电缆另加单芯电缆或导线作零线；严禁利用电缆铠装层做零线。
6.8单芯电缆一般不允许敷设在磁性管道中。
6.9除防水电缆外，电缆不应长期放在水中。
6.10沟、管、隧道电缆数量较多时，电缆敷设应注意通风散热，直埋电缆敷设时，应采取防止土壤水份迁移的措施。
7、敷设场所的环境保护
在敷设及安装过程中废弃物应收集处置，不得随意抛弃，影响周围的环境。
