九江某渔光互补发电项目组件固定支架计算书报告编写：审核：光电池阵列倾角按_20_°考虑；风荷载为0.35 kN/m2 ；雪荷载为0.40kN/m2。
固定架平面图固定架立面图1.结构材料1.1 太阳能电池方阵支架、连接件、紧固件选用Q235B钢材制造, 支架、连接件、紧固件的金属表面进行热镀锌处理，以防止风沙的冲刷和生锈腐蚀。
风荷载为0.35 kN/m2 ；雪荷载为0.40kN/m2。
1.2 太阳能电池方阵支撑、斜梁分别采用一70x5抱箍、L50x50x4.0角钢，和C40x80x15x2.5 C型钢，电池组件檩条采用C40x60x15x2.5 C形钢.2.组件排布方案组件按_2_x_18_竖向排布，立柱_5_件，立柱间距_4.3_米。
3.载荷计算（单阵列）3.1 固定载荷：G固定载荷主要包括电池组件及钢结构的自重G1（KN/m²）电池组件重量G电池=26.5*36*10=9540N檩条的重量为G檩条=240.32x10=2403.2NG电池+G檩条=9540N+2403.2N=11943.2N立柱以上钢结构重量G钢构=4471.54N取总重量G= G电池+G钢构=9540N+4471.54N=14011.54N=14.01KNG1=G/A=14.01/69.86=0.20KN/m²。
3.1.2 光伏池组件面积：A组件=（_1.956_mx_0.992_m）x_36_=_69.86_m^23.1.3分配到每个支架模块上的重力为11943.2N/5=_2388.64_N3.2.1风压荷重（W）从阵列正前面吹来，风（顺风）的风压荷重为W（N）根据有关标准（GB50017-2003《钢结构设计规范》、GB50009-2012《建筑结构荷载规范》，计算获得风荷载：设计风荷载为0.35 kN/m2,图2支架受力模型3.2.2 风荷载计算方法计算风荷载标准值当计算主要承重结构时Wk=βzμsμzw0式中： Wk—风荷载标准值（kN/m2）；W0——基本风压（kN/m2）；βz—风振系数；μs—风载体型系数；μz—高度z处的风压高度变化系数。
光伏支架受力计算书
支架结构受力计算书设计：___ ___ _日期：___校对：_ 日期：___审核：__ _____日期：____常州市**实业有限公司1 工程概况项目名称：*****30MW光伏并网发电项目工程地址：新疆建设单位：**集团结构高度：电池板边缘离地不小于500mm2 参考规范《建筑结构可靠度设计统一标准》GB50068—2001 《建筑结构荷载规范》GB50009—2012《建筑抗震设计规范》GB50011—2010《钢结构设计规范》GB50017—2003《冷弯薄壁型钢结构设计规范》GB50018—2002 《不锈钢冷轧钢板和钢带》GB/T3280—2007《光伏发电站设计规范》GB50797-20123 主要材料物理性能3.1材料自重铝材——————————————————————3kN m27/钢材————————————————————378.5kN m/3.2弹性模量铝材————————————————————2N mm70000/钢材———————————————————2N mm206000/3.3设计强度铝合金铝合金设计强度[单位：2N mm]/钢材钢材设计强度[单位：2/N mm]不锈钢螺栓不锈钢螺栓连接设计强度[单位：2/N mm ]普通螺栓普通螺栓连接设计强度[单位：2/N mm ]角焊缝容许拉/剪应力—————————————————2160/N mm4 结构计算4.1 光伏组件参数 晶硅组件：自重PV G ：0.196kN (20kg /块) 尺寸（长×宽×厚）992164400mm ⨯⨯ 安装倾角：37°4.2 支架结构支架安装侧视图4.3 基本参数1）电站所在地区参数新疆阿勒泰项目地,所处经纬度：位于 北纬43°,东经89°。
基本风压20.56/kN m （风速30/s m ），基本雪压21.35/kN m 。
2）地面粗糙度分类等级A 类：指近海海面和海岛、海岸、湖岸及沙漠地区；B 类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C 类：指有密集建筑群的城市市区；D 类：指有密集建筑群且房屋较高的城市市区； 依照上面分类标准，本工程按B 类地区考虑。
光伏支架设计方案受力计算书-参考
（1） 恒载 G：
恒载包含太阳能板的重量和支架的自重。其中太阳能板总重量：
G1＝40P×20kg/P×9.8N/s2=7840N
支架自重根据计算不同的梁时分别施加。
（2） 风载 W：
根据《建筑结构荷载规范》（GB50009-2012）中对风荷载的规定如下（按承重结构
设计）：
wk z s z w0
应对称分布。下图为光伏组件的受力简图，剪力图与弯距图。
由剪力图可以得出：当 a=b 时，剪力 Q 取最小极值，为 qa。即横梁间距等于光伏
组件长度的一半。 由弯距图可以看出：当 a=b 时，弯距 M 极值为[0，-0.0625ql2]；
当 1 q(l 2 la) 1 qa 2 时，即 a 2 1l 时，弯距 M 极值为[0.0215ql2，-0.0215ql2]，因此当
l23 b2
3l22 b
)
R0 R1
R2
1 2
P(1
P(3
l1
5l2 b
l1
5l2 b
3l22 b2
3l22 b2
l23 b3
)
l23 b3
)
由剪力图中可以看出斜梁中分布了 6 个峰值，分别为：
当 0<b< l2 时
QQ10
Q5 Q4
P 2P
剪力极值 Qmax>P
Q2 Q3 R0 2P
数值 Q235B 4.705 23.059 12.935 35.994 32.862 29.138 7.016919238 7.913720914
单位
cm2 cm4 cm4 cm4 mm mm cm3 cm3
项目 屈服极限 σs 弹性横量 E 对 y 轴惯性半径 iy 对 z 轴惯性半径 iz 极惯性半径 ip 左端离质心距离 右端离质心距离 抗弯截面系数 Wz(左) 抗弯截面系数 Wz(右)
光伏电站支架计算书（优化版）

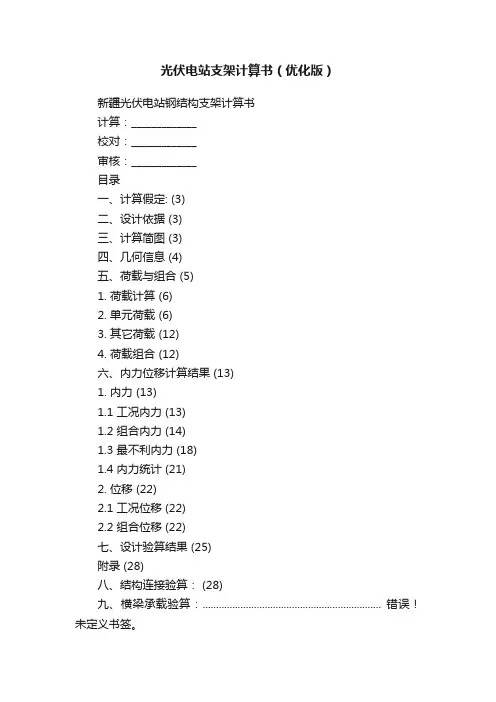

光伏电站支架计算书（优化版）新疆光伏电站钢结构支架计算书计算：_____________校对：_____________审核：_____________目录一、计算假定: (3)二、设计依据 (3)三、计算简图 (3)四、几何信息 (4)五、荷载与组合 (5)1. 荷载计算 (6)2. 单元荷载 (6)3. 其它荷载 (12)4. 荷载组合 (12)六、内力位移计算结果 (13)1. 内力 (13)1.1 工况内力 (13)1.2 组合内力 (14)1.3 最不利内力 (18)1.4 内力统计 (21)2. 位移 (22)2.1 工况位移 (22)2.2 组合位移 (22)七、设计验算结果 (25)附录 (28)八、结构连接验算： (28)九、横梁承载验算：.................................................................. 错误！未定义书签。
一、计算假定:依照新疆地区已做的项目，按照新疆塔xx项目的抗力设计要求，取50年一遇风压：0.55kn/㎡；50年一遇雪压取0.45kn/㎡。
光伏组件选1640*992*40 重量19.5kg。
倾斜角度32°。
两块光伏板为一组。
支架截面：斜梁C100*50*15*2，横梁和斜柱均为C80*40*15*2。
柱脚锚栓M12 ，斜柱与斜梁连接一颗M12x40的4.6c级螺栓，横梁转接件与横梁和斜梁连接均为M8X25螺栓，光伏板与横梁连接依据光伏板定，M8X25。
二、设计依据《冷弯薄壁型钢结构技术规范》（GB50018-2002）《建筑结构荷载规范》（GB50009-2012）《建筑抗震设计规范》（GB50011-2010）《建筑地基基础设计规范》（GB50007-2011）《建筑钢结构焊接规程》（JGJ81-2002）《钢结构高强度螺栓连接的设计，施工及验收规程》（JGJ82-2011）三、计算简图计算简图(圆表示支座，数字为节点号)节点编号图单元编号图四、几何信息。
光伏支架力学强度计算说明书
引起的材料的弯曲强度和弯曲量，支撑臂的压曲（压缩）以及拉伸强度，
安装螺栓的强度等，并确认强度。
（1） 结构材料
选取支架材料，确定截面二次力矩 IM 和截面系数 Z。 （2） 假象载荷
1） 固定荷重（G）=
组件质量
2） 风压荷重（W）
（加在组件上的风压力（WM）和加在支撑物上的风压力（WK）的总和）。
计算自由实体力
打开
摩擦
关闭
使用自适应方法:
关闭
结果文件夹
SolidWorks 文档 (D:\工作文件\小金)
单位
单位系统: 长度/位移 温度 角速度 压强/应力
公制 (MKS) mm Kelvin 弧度/秒 N/m^2
材料属性
模型参考
曲线数据:N/A
属性
名称: 模型类型: 默认失败准则: 屈服强度: 张力强度: 弹性模量:
最小 1.41537e-006 单元: 4353
最大 0.000226646 单元: 14334
可调支架 新导轨 - 1000-算例 1-应变-应变 1 结论：导轨符合安装要求。
备注：南昌市 50 年一遇最大载荷。 载荷要求：风载为 0.45KN/M2；
雪载为 0.45KN/M2 安装方式屋顶厂房屋顶支架； 载荷计算： 备注：此处正压对组件影响比较大，所以只需考虑正压即顺风情况。 单块组件风载：(此处以 12 度角正压计算）
W=0.75*450*1.64*0.992=549N 单块组件雪载：
建设地点的周围地形等状况 如海面一样基本没有障碍物的平坦地域 树木、低层房屋（楼房）分布平坦的地域 树木、低层房屋密集的地域，或者中层建筑（4-9 层）物分布的地域
（3）风力系数
1）组件面的风力系数。
光伏支架结构计算分析
光伏支架强度计算分析支架是安装从下端到上端高度为4m以下的太阳能电池阵列时使用。
计算因从支架前面吹来(顺风)的风压及从支架后面吹来(逆风)的风压引起的材料的弯曲强度和弯曲量，支撑臂的压曲(压缩)以及拉伸强度，安装螺栓的强度等，并确认强度。
(1) 结构材料选取支架材料，确定截面二次力矩IM和截面系数Z。
大部分用角钢，或方管。
(2) 假象载荷固定荷重(G)组件质量(包括边框)GM +框架自重GK1+其他GK2固定载荷G=GM+ GK1+ GK2风压荷重(W)(加在组件上的风压力(WM)和加在支撑物上的风压力(WK)的总和)。
W=1/2×(CW×σ×V02×S)×a×I×Ｊ3) 积雪载荷(S)。
与组件面垂直的积雪荷重。
4) 地震载荷(K)。
加在支撑物上的水平地震力5) 总荷重(W)正压：5)=1)+2)+3)+4)负压：5)=1)-2)+3)+4)载荷的条件和组合载荷条件一般地方多雪区域长期平时GG+0.7S短期积雪时G+SG+S暴风时G+WG+0.35S+W地震时G+KG+0.35S+K基础稳定性计算1、风压载荷的计算2、作用于基础的反作用力的计算3、基础稳定性计算当受到强风时，对于构造物基础要考虑以下问题：①受横向风的影响，基础滑动或者跌倒②地基下沉(垂直力超过垂直支撑力)③基础本身被破坏④吹进电池板背面的风使构造物浮起⑤吹过电池板下侧的风产生旋涡，引起气压变化，使电池板向地面吸引对于③～⑤须采用流体解析等方法才能详细研究。
研究风向只考虑危险侧的逆风状态以下所示为各种稳定条件：a.对滑动的稳定平时：安全率Fs≥1.5;地震及暴风时：安全率Fs≥1.2b.对跌倒的稳定平时：合力作用位置在底盘的中央1/3以内时地震及暴风时：合力作用位置在底盘的中央2/3以内时c.对垂直支撑力的稳定平时：安全率Fs≥3;地震及暴风时：安全率Fs≥２风荷载计算(1)设计时的风压载荷W=Cw×q×Aw(作用于阵列的风压载荷公式)式中 W——风压荷重Cw——风力系数q ——设计用速度压(N/m2)Aw——受风面积(m2)(2)设计时的速度压q=q0×a×I×Ｊ式中 q——设计时的速度压(N/m2)q0——基准速度压(N/m2)a——高度补偿系数I——用途系数J——环境系数1)基准速度压。
光伏支架结构计算分析
光伏支架强度计算分析支架是安装从下端到上端高度为4m以下的太阳能电池阵列时使用。
计算因从支架前面吹来(顺风)的风压及从支架后面吹来(逆风)的风压引起的材料的弯曲强度和弯曲量，支撑臂的压曲(压缩)以及拉伸强度，安装螺栓的强度等，并确认强度。
(1) 结构材料选取支架材料，确定截面二次力矩IM和截面系数Z。
大部分用角钢，或方管。
(2) 假象载荷固定荷重(G)组件质量(包括边框)GM +框架自重GK1+其他GK2固定载荷G=GM+ GK1+ GK2风压荷重(W)(加在组件上的风压力(WM)和加在支撑物上的风压力(WK)的总和)。
W=1/2×(CW×σ×V02×S)×a×I×J3) 积雪载荷(S)。
与组件面垂直的积雪荷重。
4) 地震载荷(K)。
加在支撑物上的水平地震力5) 总荷重(W)正压：5)=1)+2)+3)+4)负压：5)=1)-2)+3)+4)载荷的条件和组合载荷条件一般地方多雪区域长期平时GG+0.7S短期积雪时G+SG+S暴风时G+WG+0.35S+W地震时G+KG+0.35S+K基础稳定性计算1、风压载荷的计算2、作用于基础的反作用力的计算3、基础稳定性计算当受到强风时，对于构造物基础要考虑以下问题：①受横向风的影响，基础滑动或者跌倒②地基下沉(垂直力超过垂直支撑力)③基础本身被破坏④吹进电池板背面的风使构造物浮起⑤吹过电池板下侧的风产生旋涡，引起气压变化，使电池板向地面吸引对于③～⑤须采用流体解析等方法才能详细研究。
研究风向只考虑危险侧的逆风状态以下所示为各种稳定条件：a.对滑动的稳定平时：安全率Fs≥1.5;地震及暴风时：安全率Fs≥1.2b.对跌倒的稳定平时：合力作用位置在底盘的中央1/3以内时地震及暴风时：合力作用位置在底盘的中央2/3以内时c.对垂直支撑力的稳定平时：安全率Fs≥3;地震及暴风时：安全率Fs≥2风荷载计算(1)设计时的风压载荷W=Cw×q×Aw(作用于阵列的风压载荷公式)式中 W——风压荷重Cw——风力系数q ——设计用速度压(N/m2)Aw——受风面积(m2)(2)设计时的速度压q=q0×a×I×J式中 q——设计时的速度压(N/m2)q0——基准速度压(N/m2)a——高度补偿系数I——用途系数J——环境系数1)基准速度压。
光伏支架受力计算书
支架结构受力计算书设计：___ ___ _日期：___ 校对：_ 日期：___ 审核：__ _____日期：____常州市**实业有限公司1 工程概况项目名称： *****30MW 光伏并网发电项目 工程地址： 新疆 建设单位： **集团结构高度： 电池板边缘离地不小于500mm 2 参考规范《建筑结构可靠度设计统一标准》GB50068—2001 《建筑结构荷载规范》GB50009—2012 《建筑抗震设计规范》GB50011—2010 《钢结构设计规范》GB50017—2003《冷弯薄壁型钢结构设计规范》GB50018—2002 《不锈钢冷轧钢板和钢带》GB/T3280—2007 《光伏发电站设计规范》 GB50797-2012 3 主要材料物理性能 3.1材料自重铝材——————————————————————327/kN m 钢材————————————————————3/78.5kN m 3.2弹性模量铝材————————————————————270000/N mm 钢材———————————————————2206000/N mm 3.3设计强度 铝合金铝合金设计强度[单位：2/N mm ]钢材钢材设计强度[单位：2/N mm ]不锈钢螺栓不锈钢螺栓连接设计强度[单位：2/N mm ]普通螺栓普通螺栓连接设计强度[单位：2/N mm ]角焊缝容许拉/剪应力—————————————————2160/N mm 4 结构计算4.1 光伏组件参数 晶硅组件：自重PV G ：0.196kN (20kg /块) 尺寸（长×宽×厚）992164400mm ⨯⨯安装倾角：37° 4.2 支架结构支架安装侧视图4.3 基本参数1）电站所在地区参数新疆阿勒泰项目地,所处经纬度：位于 北纬43°,东经89°。
基本风压20.56/kN m （风速30/s m ），基本雪压21.35/kN m 。
光伏支架荷载计算
quk = Wkf - 1.0 Gk =2.1 KPa
(标准值)
qu = 1.4Wkf - 1.0 Gk =2.98 KPa
负风荷载- 自重荷载
(设计值)
qgk = quk =2.1KPa (标准值)
qg = qu =2.98 KPa (设计值)
Q235B
-2
EST = 206000N.mm
-2
fa=215 N.mm
Mx
=
0.188.Fl.L
5
=8.3×10
N·mm
按双跨梁计算
Qo = 0.688.Fl. =1.68 kN
F = 1.376.Fl. =3.36 KN
第3页
截面参数 截面特性
截面几何参数
A
325
Ix
112670
Iy
92260
ix
16.845
iy
18.616
Wx
4008
Wy
4500
Sx
2735
Sy
-2
fv=125 N.mm
组件规格 荷载分格 单根龙骨长度
a = 1650mm B = 992mm H = 3000mm
b = 992mm
龙骨固定长度 集中荷载
跨中最大弯矩 最大剪力 最大反力
L = 1817mm
Fk = 0.5qgk.a.b =1719 N
Fl = 0.5qg.a.b =2439 N
光伏支架结构计算书
计算：刘长 审核： 核定： 日期：2016 年 5 月 10 日
第1页
1、光伏支架龙骨计算
俯视图
1.1 荷载计算
1.1.1 风荷载计算
基本风压（惠州地区）：
光伏支架计算书
光伏支架计算书支架结构系统计算书本计算书的计算及设计依据包括《建筑结构荷载规范》（GB -2001）和《钢结构设计规范》（GB-2003）。
材料力学性能方面，本文采用了Q235结构钢和HM-41、HM-52槽钢。
HM-41槽钢的物理特性包括壁厚、截面积、重量、屈服强度、抗拉/压/弯强度、弹性模量、剪切模量、Y轴距槽口、Y轴距槽背、惯性矩、截面模量和容许弯矩等参数。
同样，HM-52槽钢也有类似的物理特性参数。
设计参数方面，本文主要针对太阳能板支架的主次梁布置、次梁跨度、主梁跨度、柱高度、倾斜度等进行了计算。
支架结构的设计使用年限为25年。
在荷载方面，本文考虑了恒载和风荷载。
恒载的计算采用了电池板块的质量和倾角等参数。
风荷载的计算则按照公式进行，其中包括了风振系数、风荷载体型系数、风压高度变化系数等参数。
经过以上的计算和设计，本文得出了太阳能板支架结构系统的各项参数和荷载情况。
In C-class areas where the height is less than 30m。
the wind load is XXX(z=1,2) = 1 × (-1.325) × 1 × 0.55 = -0. KN/m。
Wk(s1,s2) = 1 × 0.525 × 1 × 0.55 = -0. KN/m。
Wk(s3) = 1 ×1.325 × 1 × 0.55 = 0. KN/m。
and Wk(s4) = 1 × 0.525 × 1 × 0.55 = 0. KN/m.For XXX。
the standard value is calculated using the formula Sk = rSo。
where r=1 (with a slope of 15°) and So=0.3 KPa。
光伏支架基础计算书整理,计算书内有插图
嘉荫县乌拉嘎镇胜利村220kW光伏扶贫电站项目光伏支架桩基础计算书基本信息：本项目位于黑龙江省伊春市嘉荫县，支架采用独立桩基支架形式，支架倾角（θ）40度，支架间距3.7m（取最不利布置为计算对象）。
依据《光伏发电站设计规范》GB50797-2012支架计算风、雪荷载及荷载效应按现行国家规范《建筑结构荷载规范》GB50009中25年一遇的荷载数值取值。
地面支架风荷载体型系数取1.3；风振系数取1.0；风压高度变化系数取1.0。
一、荷载计算1、恒载：光伏组件规格：1640X992，含组件自重为20Kg，即0.2KN.支架自重约为80 Kg，支架间距为3.7m，根据布置图一组支架支撑面为6块光伏组件。
支架及光伏组件自重每平米G1=2KN/1.65*0.992*6=0.2KN/m2。
2、风荷载查《建筑结构荷载规范》取基本风压W0=0.3KN/m2查《光伏发电设计规范》6.8.7风荷载体形系数μs1=1.3；风压高度变化系数μz=1.0；由《建筑结构荷载规范》不考虑风振影响。
因此取风振系数βz=1.0。
风荷载标准值W k1=βz*μs1*μz*W0=1.0×1.3×1.0×0.3=0.39KN/m2（垂直于光伏组件面）。
W kh= W k1*sinθ=0.39*0.643=0.25 KN/m2（水平方向）W kv= W k1*cosθ=0.39*0.766=0.3 KN/m2（铅锤方向）3、雪荷载查《建筑结构荷载规范》基本雪压S0=0.56KN/m2（铅锤方向）；查《建筑结构荷载规范》表7.2.1，屋面积雪分布系数μr=0.55；则雪荷载标准值S k=μr*S0=0.56×0.55=0.31KN/m2（铅锤方向）。
二、计算单元计算单元的选取：根据支架布置计算单元取以中间支架为计算单元，计算单元面积为A=3.3*3=9.9 m2三、荷载组合及内力计算（顺风向工况和逆风向工况）4.1支架计算（顺风向起控制）支架计算采用节点荷载输入：节点承载面积A=0.83*3=2.5 m2垂直于光伏板方向：节点荷载Fh=1.4*2.5*0.39=1.365KN（↘）铅锤向下：节点荷载Fv=2.5*(1.2*0.2+1.4*0.6*0.31)=1.25KN（↓）4.2檩条计算（顺风向起控制）檩条计算采用线荷载输入：承载面宽B=0.83m垂直于光伏板方向：风荷载Fh=1.4*0.83*0.39=0.45KN/m（↘）铅锤向下：恒荷载Fv=1.2*0.83*0.12=0.12KN/m（↓）4.3桩承载力计算（顺风向起控制）桩竖向承载力：Fv=3.3*3*{1.2*0.2+1.4*（0.31+0.6*0.3) }=9.16KN（↓）桩水平承载力：Fh=1.4*3.3*3*0.25=3.5KN（→）4.4桩抗拔计算（逆风向起控制）桩竖向承载力：Fv=3.3*3*（1.0*0.2-1.4*0.3）=2.2KN（↑）桩水平承载力：Fh=1.4*3.3*3*0.25=3.5KN（←）。
