齿轮设计参数的调整及其实现方法

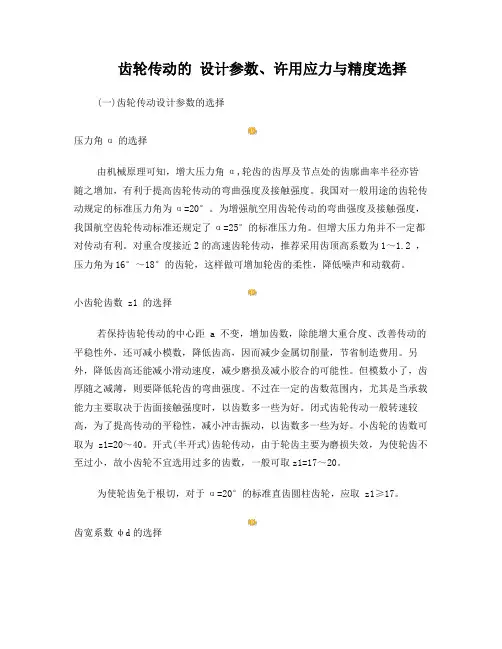

齿轮传动的设计参数、许用应力与精度选择
齿轮传动的设计参数、许用应力与精度选择(一)齿轮传动设计参数的选择压力角α的选择由机械原理可知，增大压力角α,轮齿的齿厚及节点处的齿廓曲率半径亦皆随之增加，有利于提高齿轮传动的弯曲强度及接触强度。
我国对一般用途的齿轮传动规定的标准压力角为α=20°。
为增强航空用齿轮传动的弯曲强度及接触强度，我国航空齿轮传动标准还规定了α=25°的标准压力角。
但增大压力角并不一定都对传动有利。
对重合度接近2的高速齿轮传动，推荐采用齿顶高系数为1～1.2 ，压力角为16°～18°的齿轮，这样做可增加轮齿的柔性，降低噪声和动载荷。
小齿轮齿数 z1 的选择若保持齿轮传动的中心距 a 不变，增加齿数，除能增大重合度、改善传动的平稳性外，还可减小模数，降低齿高，因而减少金属切削量，节省制造费用。
另外，降低齿高还能减小滑动速度，减少磨损及减小胶合的可能性。
但模数小了，齿厚随之减薄，则要降低轮齿的弯曲强度。
不过在一定的齿数范围内，尤其是当承载能力主要取决于齿面接触强度时，以齿数多一些为好。
闭式齿轮传动一般转速较高，为了提高传动的平稳性，减小冲击振动，以齿数多一些为好。
小齿轮的齿数可取为 z1=20～40。
开式(半开式)齿轮传动，由于轮齿主要为磨损失效，为使轮齿不至过小，故小齿轮不宜选用过多的齿数，一般可取z1=17～20。
为使轮齿免于根切，对于α=20°的标准直齿圆柱齿轮，应取z1≥17。
齿宽系数φd的选择由齿轮的强度计算公式可知，轮齿愈宽，承载能力愈高；但增大齿宽又会使齿面上的载荷分布趋不均匀，故齿宽系数应取得适当。
圆柱齿轮齿宽系数的荐用值见下表。
对于标准圆柱齿轮减速器，齿宽系数取为，所以对于外啮合齿轮传动：。
φa的值规定为0.2,0.25,0.30,0.40,0.50,0.60,0.80,1.0,1.2。
运用设计计算公式时，对于标准减速器，可先选定φa后再用上式计算出相应的φd值。
齿轮的基本参数及其设计说明
齿轮的基本参数及其设计说明齿轮作为一种常用的机械传动元件，其设计参数对于传动系统的性能至关重要。
以下是齿轮的基本参数及其设计说明。
1. 模数（module）：模数是齿轮设计中最基本的参数之一，它决定了齿轮齿数和齿的尺寸。
模数可以根据传动功率、齿轮直径和加工要求来选择。
一般来说，模数越大，齿轮的齿高和齿根越大，适用于承载较大扭矩的传动系统。
2. 齿数（number of teeth）：齿数决定了齿轮的传动比和速度比。
在设计中，要根据传动需求和空间限制选择合适的齿数。
较大的齿数可以提供较大的传动比，但也会导致齿轮径向尺寸较大。
3. 压力角（pressure angle）：压力角是齿轮设计中表征齿轮齿形的重要参数，也是齿轮接触机理的关键之一。
常用的压力角有20度和14.5度两种。
较大的压力角可以提供更好的传动效率和载荷承载能力，但也会导致齿形副相对较宽。
4. 齿宽（face width）：齿宽是齿轮传动中齿轮齿面的宽度。
齿宽必须足够大，以保证传动效率和齿轮的强度。
齿宽的选择应根据传动功率、转速和工作环境等因素进行。
5. 正压角（helix angle）：正压角是斜齿轮传动中齿轮齿面与齿轴的夹角。
正压角可以改善齿轮的平稳性和静音性能，适用于高速传动系统。
在齿轮设计过程中，除了以上基本参数外，还需要考虑齿轮材料的选择、轴向力的计算、啮合效率的评估等因素。
合理选择这些参数，并结合实际应用需求，可以设计出满足精度、强度和寿命要求的齿轮传动系统。
总而言之，齿轮的基本参数包括模数、齿数、压力角、齿宽和正压角等。
根据实际需求合理选择这些参数，并进行综合设计，可以确保齿轮传动系统的高效运行和良好的性能。
齿轮设计的基本步骤(一)
齿轮设计的基本步骤（一）引言概述：齿轮作为一种常见的传动机构，在工程设计中起到了至关重要的作用。
齿轮设计的好坏直接影响到传动系统的工作性能和寿命。
本文将介绍齿轮设计的基本步骤，以及每个步骤中的关键要点和注意事项。
通过掌握齿轮设计的基本步骤，设计师可以更好地实现传动系统的设计目标。
正文内容：一、确定传动参数1. 确定传动的速比要求：根据所需的输出转速和输入转速，计算传动所需的速比。
2. 确定传动功率：根据传动系统所需的输出功率，计算齿轮和传动装置的额定功率。
3. 确定传动类型：根据传动系统的工作条件和要求，选择合适的齿轮传动类型，如直齿轮传动、斜齿轮传动等。
4. 确定传动转向：根据传动系统的布局和工作要求，确定传动的转向，如正向转动或逆向转动。
5. 确定传动布局：确定齿轮的相对位置和传动齿数，根据传动布局的要求选择合适的齿轮参数。
二、计算齿轮参数1. 计算模数：根据传动的速比和齿数，计算齿轮的模数，确保齿轮的强度和传动效率。
2. 计算齿轮的齿数：根据设计要求和齿轮轴的布局，计算每个齿轮的齿数，使齿轮能够实现所需的速比。
3. 计算齿轮的齿宽：根据传动的功率和转速，计算齿轮的齿宽，以确保齿轮的强度和耐磨性。
4. 计算齿轮的变位系数：计算齿轮的变位系数，用于确定齿轮齿形的修正，以提高传动的平顺性和减小齿轮噪声。
5. 计算齿轮的其他参数：根据传动的要求，计算齿轮的齿距、顶高、底高等参数，以确保齿轮的工作性能和可靠性。
三、选择齿轮材料和热处理方式1. 选择合适的材料：根据传动系统的工作条件和要求，选择适合的齿轮材料，如优质合金钢、硬质铸铁等。
2. 确定热处理方式：根据齿轮材料的特性和要求，确定合适的热处理方式，如淬火、渗碳等，以提高齿轮的硬度和耐磨性。
四、绘制齿轮图纸和施工图1. 绘制齿轮图纸：根据计算得到的齿轮参数，绘制齿轮的主视图、剖视图和齿形图，并标注关键尺寸和公差要求。
2. 绘制施工图：根据齿轮图纸和布局要求，绘制齿轮与其他传动部件的装配图和布置图，以便于制造和安装。

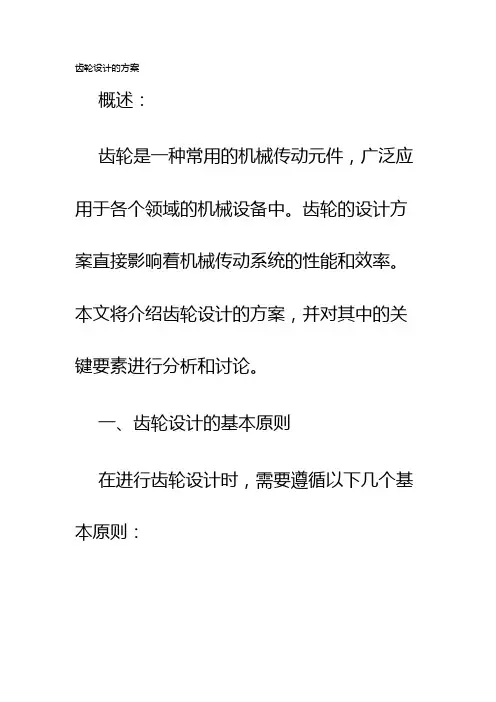

齿轮设计的方案
齿轮设计的方案概述：齿轮是一种常用的机械传动元件，广泛应用于各个领域的机械设备中。
齿轮的设计方案直接影响着机械传动系统的性能和效率。
本文将介绍齿轮设计的方案，并对其中的关键要素进行分析和讨论。
一、齿轮设计的基本原则在进行齿轮设计时，需要遵循以下几个基本原则：1. 传动比的选择：传动比是指输入轴和输出轴转速之间的比值。
在选择传动比时，需要考虑输入和输出轴的转矩、转速、位置、运动类型等因素，以确定合适的传动比。
传动比的选择应使得输入轴和输出轴之间的转速和力矩匹配。
2. 齿轮模数的确定：齿轮模数是齿轮设计的重要参数，它决定了齿轮的尺寸和传动能力。
在确定齿轮模数时，需要考虑到齿轮的强度、磨损和噪声等因素。
一般来说，要尽量选择合适的齿轮模数，以提高齿轮的传动效率和使用寿命。
3. 齿数的选择：齿数是齿轮设计中的关键参数之一。
在选择齿数时，需要考虑到输入和输出轴之间的转速比关系，以及齿轮的传动效率和运动平稳性。
一般来说，较大的齿数可以提高齿轮传动的平稳性和传动能力，但也会增加齿轮的尺寸和重量。
4. 齿轮材料的选择：齿轮材料的选择主要受到工作条件和要求的影响。
常用的齿轮材料有钢、铸铁、铜合金等。
在选择齿轮材料时，需要考虑到齿轮的强度、耐磨性、耐腐蚀性和成本等因素。
对于高负荷和高速的齿轮传动，一般采用高强度的合金钢材料。
二、齿轮设计的步骤齿轮设计的过程可以分为以下几个步骤：1. 确定设计要求和工作条件：首先需要明确设计要求和齿轮的工作条件，包括传动比、转速、转矩、工作环境等。
2. 计算齿轮尺寸和参数：在确定了设计要求和工作条件后，可以通过齿轮传动的基本公式和计算方法来计算齿轮的尺寸和参数，包括模数、齿数、齿宽、齿轮轴等。
3. 选取齿轮材料：根据齿轮的工作条件和要求，选择合适的齿轮材料，考虑到材料的强度、磨损和耐腐蚀性能。
4. 进行齿轮结构设计：根据齿轮的尺寸和参数，进行齿轮结构的设计，包括齿轮的齿形、齿距和齿顶间隙等。
基于solidworks的渐开线直齿圆柱齿轮的参数化设计
基于solidworks的渐开线直齿圆柱齿轮的参数化设计渐开线直齿圆柱齿轮是一种常见的传动装置，常用于工业机械中，其精确的传动模式和高效的传动效率使其成为机械传动中不可或缺的部件。
SolidWorks是一款常用的三维建模软件，可以提供强大的功能和工具，用于进行参数化设计和精确建模。
在SolidWorks中，我们可以使用数学公式和几何关系，来实现渐开线直齿圆柱齿轮的参数化设计。
在进行参数化设计之前，我们需要明确齿轮的基本参数，包括齿轮齿数、齿轮模数、齿轮压力角等。
在SolidWorks中，我们可以使用公式驱动这些参数，方便地进行修改和调整。
以下是一些常见的参数和公式：齿数（Z）：齿轮的齿数可以通过修改参数来进行调整，公式为：Z=D/m，其中D为齿轮直径，m为模数。
齿轮模数（m）：齿轮模数是齿轮齿数与齿轮模数的比值，它决定了齿轮的大小和传动比，公式为：m=D/Z，其中D为齿轮直径，Z为齿数。
齿轮压力角（α）：齿轮压力角是指齿轮齿面与法线的夹角，它决定了齿轮的传动效率和噪音水平。
在SolidWorks中，我们可以通过修改参数来调整齿轮压力角。
齿槽高度（h）：齿槽高度是指齿轮齿槽的深度，它决定了齿轮的强度和耐用性。
在SolidWorks中，我们可以使用公式来计算齿槽高度，公式为：h = m * (1 - cos(α))以上只是一些基本的参数和公式，实际应用中还需要根据具体要求进行进一步的参数化设计。
在SolidWorks中，我们可以使用公差、偏差、配合等功能，来实现更精确和稳定的参数化设计。
除了基本的参数化设计外，还可以在SolidWorks中实现齿轮的装配、运动模拟和性能分析等功能。
通过将多个齿轮组装在一起，并添加运动学关系，可以模拟齿轮的运动轨迹和传动效果。
同时，我们还可以通过载荷分析和强度分析，来评估齿轮的耐久性和性能。
总结起来，基于SolidWorks的渐开线直齿圆柱齿轮的参数化设计可以通过数学公式、几何关系和软件功能来实现。
高重合度齿轮的实现方法及其参数设计
乘除法。 则总 目 标函数为： （） ｆ（ ／ ｘ 。 ｍｉ ＝ ￣ ） Ｌ（） ｘ
４ 高重合度齿轮副设计 实例及结果分析
的强度 。齿轮 副齿 数增 大 则重合 度会 增加 ，且可
Ｚ（ ａ ２ ｇ ） ２ｔ 一ｔａ『 ｇ ］
以提 高齿轮 承载 能力 ，但 齿 数增 大会 使齿 轮传 动
作 者简 介 ：渠珍 珍（９ ６ ，女 ，助教 ，硕士 ，研 究方 向 ：车辆 结构分 析 。 １８ 一）
机 电技术
体 积增 大 。变位 系数 总和 越４ Ｎ重 合度 越大 ，因 ， 此 可 以通过 调 整变位 系数 大小 ，来 满足 重合 度和 强 度等 要求 ，使设 计齿轮 综合 性 能最佳 。
２１年 ６ ０２ 月
鲁
６ ）边 界约 束 ， 设计变 量 的边 界值在 设计 实例 中 各 根 据 需求而 定 。 ３３目标 函数 ． 本文 以体 积最 小为第 一 目标 （ ） ＋ ， ＝
２ 高重合度齿轮设计参数分析
齿轮 重合 度是 表示 同时 啮合 的轮 齿对 数变 化 状态 的参数 ，其 值用 占表 示 。则
占： —
Ｂ ２ １ Ｂ
一
只 ２ ［１ｇ １ 增 『 Ｚ ｔ 一 。 ） （ ±
：
一
１
角 ， 以减 小弯 曲应 力和 接触 应力 ，提 高齿 轮传 动
３ 高重合度齿轮副的优化设计
本 文 高重 合 度 齿轮 的设 计 是应 用 ＭＡ Ｌ Ｔ ＡＢ 优 化工 具箱 ，以体 积 最小 ，重合 度 最大 为多 目标 的 ，利 用最优 化算 法来 设计 满 足各种 约 束条件 的 齿轮 参数 值 ，建立优 化设 计 的数学模 型 。
３１ 设计 变量 ．
基于CATIA的齿轮参数化设计建模及运动仿真
基于CATIA的齿轮参数化设计建模及运动仿真齿轮是机械传动中常用的元件，用于传递动力和转动运动。
其设计和制造过程需要精确的参数化建模和运动仿真，以确保其稳定性和性能。
CATIA是一款功能强大的三维建模软件，可用于实现齿轮的参数化设计和运动仿真。
以下是基于CATIA的齿轮参数化设计建模及运动仿真的步骤：1.齿轮参数化设计：首先，需要确定齿轮的几何参数，如齿数、模数、压力角等。
在CATIA中，可以根据这些参数创建一个齿轮模型，并将其参数化，使得可以根据不同的参数值自动生成不同的齿轮模型。
参数化设计可以有效地提高设计效率和灵活性。
2.齿轮建模：基于确定的齿轮参数，使用CATIA中的齿轮建模工具创建齿轮的几何模型。
可以选择不同的齿轮类型，如圆柱齿轮、圆锥齿轮等，并根据需要进行形状调整和修饰。
3.齿轮装配：如果需要进行多个齿轮的装配设计，可以使用CATIA的装配设计工具来构建整个齿轮传动机构。
通过将不同的齿轮模型组装在一起，可以实现齿轮传动机构的建模和设计。
4.齿轮运动仿真：基于建立的齿轮模型和装配设计，在CATIA中进行运动仿真，以验证齿轮传动的性能和稳定性。
可以通过设置不同的运动参数和加载条件，模拟齿轮传动过程中的动态行为。
同时，可以进行动力学分析，评估齿轮传动的负载和力学特性。
5.优化和修改：根据仿真结果，可以对齿轮模型和装配设计进行优化和修改。
通过调整参数和改进设计，可以提高齿轮传动的效率和可靠性。
在CATIA中，可以直接修改参数，并自动更新齿轮模型和装配。
利用仿真结果的反馈信息进行优化设计，从而提高齿轮传动的性能。
总结：基于CATIA的齿轮参数化设计建模及运动仿真，可以有效地提高齿轮传动的设计效率和品质。
通过参数化设计和运动仿真，可以快速生成并优化齿轮模型，验证齿轮传动的性能，提高传动效率和可靠性。
同时，CATIA提供了丰富的工具和功能，可帮助工程师进行齿轮传动的设计和优化，提高产品的竞争力和市场价值。
机械设计课程设计齿轮的设计
机械设计课程设计齿轮的设计齿轮是机械传动中常用的元件之一，它通过齿与齿之间的啮合来传递动力和转速。
在机械设计课程中，齿轮的设计是一个重要的内容。
本文将从齿轮的基本原理、设计方法和注意事项三个方面来介绍齿轮的设计。
一、齿轮的基本原理齿轮是由两个或多个齿轮通过齿与齿之间的啮合来传递动力和转速的机械元件。
齿轮主要有圆柱齿轮、斜齿轮、锥齿轮和蜗轮蜗杆等几种类型。
在设计齿轮时，需要确定齿轮的模数、齿数、齿宽、齿轮的材料等参数。
齿轮的设计目标是使齿轮传动的效率高、传动平稳、噪声小，并且具有一定的寿命。
二、齿轮的设计方法1. 确定传动比和转速比：根据所需的传动比和转速比，确定齿轮的齿数和模数。
传动比是输入轴和输出轴的转速比，转速比是两个齿轮的转速之比。
2. 计算齿轮的基本参数：根据传动比和转速比，计算齿轮的齿数、模数、齿宽等基本参数。
齿数的确定要考虑到齿轮的强度和传动效率，模数的确定要考虑到齿轮的制造工艺和加工精度。
3. 设计齿轮的齿形：根据齿轮的齿数和模数，设计齿轮的齿形。
齿形的设计要满足齿轮的啮合条件，即齿轮的齿形要与啮合齿轮的齿形相适应，确保齿轮的啮合平稳、噪声小。
4. 验证齿轮的强度：根据齿轮的齿数、模数和材料，计算齿轮的强度。
齿轮的强度要符合设计要求，确保齿轮在工作过程中不会发生断齿或变形等失效现象。
5. 优化齿轮的设计：根据齿轮的实际工作情况，对齿轮的设计进行优化。
可以通过改变齿数、模数和齿宽等参数，来优化齿轮的传动效率和噪声性能。
三、齿轮设计的注意事项1. 齿轮的啮合角度应适当：齿轮的啮合角度是指齿轮齿面上两个齿的啮合处的夹角。
啮合角度过大会导致齿轮的强度降低，啮合角度过小会导致齿轮的噪声增加。
2. 齿轮的齿数要合理：齿数过多会增加齿轮的制造难度，齿数过少会导致齿轮的传动效率降低。
3. 齿轮的材料要选择合适：齿轮的材料要具有足够的强度和硬度，以保证齿轮在工作过程中不会发生断齿或磨损。
4. 齿轮的润滑要充分：齿轮的润滑是保证齿轮正常工作的重要条件。
齿轮传动的设计方法
齿轮传动的设计方法齿轮传动是一种常见的机械传动形式，广泛应用于各种机械设备中。
它通过齿轮之间的啮合，实现动力的传递和转速的变换。
齿轮传动设计的目标是保证传动的可靠性、寿命和效率，同时满足特定的传动比、转矩和速度需求。
下面将就齿轮传动的设计方法进行详细的讨论。
1.确定传动比：传动比是齿轮传动设计的一个重要参数，决定了输入和输出轴的转速关系。
在设计中，需要根据实际需求确定传动比，以满足所需的转矩和速度输出。
传动比的计算方法一般根据齿轮尺寸和齿数计算，可以利用公式b1/a1 = N2/N1，其中N1和N2分别为传动轴的齿数，b1和a1分别为齿轮轮齿的宽度。
2.选取齿轮类型和材料：根据实际需要和工作条件，选择合适的齿轮类型和材料，以保证传动的可靠性和寿命。
常见的齿轮类型包括圆柱齿轮、斜齿轮、锥齿轮等，它们的传动特性和适用范围有所不同。
对于高速和大转矩的传动，一般选择硬齿面齿轮，如合金钢、硬质合金等材料，以保证齿轮的强度和耐磨性。
3.计算齿轮参数：齿轮传动设计时需要计算齿轮的参数，包括模数、齿轮轮齿数、齿宽和啮合角等。
这些参数的选择和计算直接影响着齿轮传动的性能和寿命。
模数是齿轮设计的基本参数之一，它决定了齿轮的尺寸、齿数和啮合角等。
齿轮的齿数一般根据传动比和工作条件计算，齿宽则取决于传动功率和载荷。
4.计算齿轮的强度和接触强度：在齿轮传动设计中，需要对齿轮的强度和接触强度进行计算，以确保齿轮的可靠工作和寿命。
齿轮的强度指标一般包括齿根弯曲强度和齿面强度两个方面，可以通过计算齿弯曲挠度、齿应力和材料的强度参数来确定。
接触强度则是指齿轮轮齿接触面上的压力分布情况，一般通过计算接触应力和接触疲劳寿命来评估齿轮的接触强度。
5.优化齿轮传动结构：在齿轮传动设计过程中，可以通过改变齿轮的结构和参数，来优化传动的性能和效率。
例如，可以采用增加齿数、增加齿宽、改变齿形和减小齿间间隙等方式，来提高齿轮的强度和传动效率。
此外，可以通过采用齿轮加工和热处理工艺等手段，来提高齿轮表面的硬度和耐磨性。
齿轮参数及配合设计
齿轮参数及配合设计齿轮是一种常见的机械传动元件，广泛应用于各种机械设备中。
齿轮的参数及配合设计对于齿轮的传动性能和使用寿命有着重要的影响。
本文将详细介绍齿轮参数及配合设计的相关知识。
一、齿轮的参数设计1. 齿轮模数（Module）：齿轮模数是表征齿轮尺寸的重要参数之一，它是齿轮齿数与齿轮的基圆直径的比值。
通常用M表示，单位为mm。
齿轮的模数决定了齿轮的模数系列，常用的模数有0.5、0.8、1、1.5、2等。
2. 压力角（Pressure Angle）：压力角是齿轮齿面上接触线与齿轮轴线的夹角，常用的压力角有20度、14.5度等。
压力角的大小直接影响着齿轮的传递能力和传动效率。
3. 齿数（Number of Teeth）：齿数是指齿轮上的齿的数量，通常用Z表示。
齿数的选择与齿轮传动的速比、齿轮的尺寸以及齿轮的强度等密切相关。
4. 齿宽（Face Width）：齿宽是指齿轮轮齿宽度的尺寸，通常用B表示，单位为mm。
齿宽的大小直接影响着齿轮的承载能力和传动效率。
5. 齿隙（Backlash）：齿隙是齿轮齿面之间的间隙，用来补偿制造和安装误差以及传动中的热胀冷缩等因素。
齿隙的大小直接影响着齿轮的精度和运动平稳性。
二、齿轮的配合设计1. 齿轮啮合角（Angle of Engagement）：齿轮啮合角是指齿轮齿面上的啮合部分的接触线与齿轮轴线的夹角。
齿轮的啮合角应尽量控制在一定范围内，以保证齿轮啮合的平稳性和传动效率。
2. 中心距（Center Distance）：中心距是指两个齿轮轴线间的距离，通常用C表示，单位为mm。
中心距的选择与齿轮模数、齿数以及齿轮的尺寸等密切相关。
3.齿轮的轮齿形状：齿轮的轮齿形状决定了齿轮的传动性能和使用寿命。
常见的齿轮轮齿形状有圆弧齿、渐开线齿和直线齿等，其中渐开线齿的应用较为广泛。
4.齿轮的材料选择：齿轮的材料应具有一定的强度、硬度和耐磨性，常用的齿轮材料有碳钢、合金钢、铸铁和铜合金等。
齿轮参数化设计系统的研究与实现
而 建 立 ， 当机 械 产 品零 件 需 要 不 同类 型 的 传动 零
件 时 ，必 须 分 别 建模 ，仍 然 给 设 计 者 的工 作 带来
不 便 。为 了快 速 获 得 常 用 的 各 种 类 型 齿轮 的 三维 模 型 ，作 者建 立 了齿 轮 参 数 化 设 计 的 系统 。 本 系 统 以Ｐｏ Ｅ ｒ／ ＮＧＩ Ｅ ｌｆ ｅ３０为 开发 平 台 ， 到 ＮＥ Ｒ Ｗｉ ｉ ． ｄｒ 用Ｐ ｏＥ ｒ／ 的二 次开 发 软件 包Ｐ ｏＴ ｒ／ ＯＯＬ Ｉ 为 开 发工 ＫＴ
务ｌ
２齿轮参数化设计系统实现的关键技术
２１ 齿轮参数 化三维基 准模型 的创建 ．
首 先 ，在Ｐ ｏ／ 零件 模式 下 以交互方 式分 别创 ｒ Ｅ 建 圆柱 直齿 轮 、 圆柱 斜 齿轮 、圆 锥齿 轮 的 参数 化
訇 似
／ 加菜单按 钮 “ 齿 圆柱 齿轮 ” ／ 添 斜
具 ， 以Ｖｉｕ ｌ ＋ ．作 为开 发环 境 ，开 发 了 齿轮 ｓａ ｃ ＋６０ 参数 化设 计 系统 。
１ 齿轮参数化设计系统建 立的原理
本文 齿 轮 参数 化 设 计 系统 采 用 模 块 化 设 计 ， 通 过三 维 模 型 与 程 序 控 制 相 结 合 的 方法 ，利 用 人 机 交互 方式 创建 三维 模型 ， 利 用ＰｏＥ 再 ｒ／ 的参 数功 能 建 立 设 计 参数 ， 然后 由Ｐ ｏＥ ｒ／ 的二 次 开发 工 具 Ｐ ｏ ｒ／ Ｔ Ｌ Ｔ应用 程 序检 索 出模 型 的设 计 参数 ，并 提 ＯＯ ＫＩ
ｓ ａ ｕＳ ＝ Ｐｒ ｔｔ ｏＭ ｅｎ ｕｂａ ｍ ｅｎｕＰｕｓ ｒ ｈｂｕｔｏｎＡ ｄｄ ｔ
（Ｓ ｂ ， Ｓ ｂ ｔ ｎ ， ＂ ｕ ” ” ｕ Ｂｕｔ １ ｏ ｆ ｆ
CAD中的齿轮设计方法与实例解析
CAD中的齿轮设计方法与实例解析齿轮是机械传动中常见和重要的元件之一，其作用是将动力传递给机械系统的其他部分。
在CAD软件中设计齿轮具有很大的优势，可以快速准确地创建和分析齿轮模型。
本文将介绍CAD中的齿轮设计方法和通过实例解析来展示其应用。
1. 齿轮的基本参数在进行齿轮设计之前，首先需要了解齿轮的基本参数。
常见的齿轮参数包括齿轮模数、齿数、压力角、齿宽等。
齿轮模数是指每个齿轮的螺旋直径与其齿数之比，齿数表示齿轮上的齿数量。
压力角是齿轮齿面和法线之间的夹角，它决定了齿轮的强度和传动效率。
齿宽是齿轮的厚度，它决定了齿轮的承载能力和传动能力。
2. 齿轮的设计步骤CAD软件提供了丰富的工具和功能来进行齿轮设计。
以下是一般的齿轮设计步骤：第一步：确定齿轮类型和使用条件。
根据实际需求选择合适的齿轮类型，例如直齿轮、斜齿轮、圆柱齿轮等，并确定使用条件，如齿轮的传动比、转速、负载等。
第二步：确定齿轮参数。
根据使用条件和齿轮类型，确定齿轮的基本参数，如模数、齿数、压力角等。
第三步：创建齿轮模型。
使用CAD软件的建模功能，根据确定的齿轮参数创建齿轮模型。
可以通过绘制基本几何图形、操作命令或者导入齿轮库中的标准模型来实现。
第四步：齿面设计。
根据齿轮参数和设计要求，对齿面进行设计。
CAD软件提供了齿面生成工具，可以根据不同的齿轮类型和使用条件自动生成齿面曲线。
第五步：齿轮参数分析。
使用CAD软件的分析工具对齿轮模型进行参数分析，包括接触分析、应力分析、齿轮传动效率分析等。
通过分析结果可以评估齿轮设计的合理性和可靠性。
第六步：优化设计。
根据分析结果和实际需求，对齿轮进行调整和优化，使其达到设计要求。
可以通过修改齿轮参数、调整齿轮齿面形状或者改变材料等方式来实现。
3. 实例解析：直齿轮设计以直齿轮为例进行实例解析，展示CAD软件在齿轮设计中的应用。
第一步：确定齿轮类型和使用条件。
假设需要设计一对直齿轮用于传递动力，传动比为2:1，转速为1000rpm，负载为500Nm。
齿轮参数及配合设计
铸造加工
总结词
铸造加工是一种通过将熔融金属浇注 到模具中，冷却凝固后形成齿轮毛坯 的加工方式。
详细描述
铸造加工适用于生产大型、结构复杂 的齿轮，具有材料利用率高、生产成 本低等优点。铸造齿轮的精度和表面 质量相对较低，需要进行后续的加工 和修整。
粉末冶金加工
总结词
粉末冶金加工是一种通过压制和烧结金 属粉末的方式，制造出齿轮毛坯的加工 方式。
VS
详细描述
粉末冶金加工具有材料性能优异、精度高 、表面质量好等优点，适用于制造具有特 殊性能要求的齿轮。粉末冶金加工的成本 较高，且对于大型齿轮的制造存在一定的 限制。
04
齿轮配合设计
轴向位移
轴向位移是指齿轮在轴向方向的移动，通常用于调整齿轮 的啮合位置，以补偿齿轮制造误差、装配误差以及温度变 化引起的位移。
齿轮参数及配合设计
• 齿轮参数 • 齿轮材料 • 齿轮加工工艺 • 齿轮配合设计 • 齿轮设计中的注意事项
01
齿轮参数
模数
01
模数是决定齿轮尺寸的关键参数 ，它表示了齿轮轮齿的大小。模 数越大，轮齿越大，齿轮的承载 能力越强。
02
选择模数时需要考虑齿轮的工作 载荷、转速以及材料等因素，以 确保齿轮的强度和寿命。
轴向位移的设计需要考虑齿轮的轴向载荷、轴承的承载能 力和齿轮的轴向刚度等因素，以确保齿轮的稳定运行和良 好的啮合状态。
径向位移
径向位移是指齿轮在径向方向的移动， 通常用于调整齿轮的啮合位置，以补 偿齿轮制造误差、装配误差以及温度 变化引起的位移。
径向位移的设计需要考虑齿轮的径向 载荷、轴承的承载能力和齿轮的径向 刚度等因素，以确保齿轮的稳定运行 和良好的啮合状态。
05
精准设计实现弧齿齿轮
精准设计实现弧齿齿轮精准设计实现弧齿齿轮步骤一：确定设计参数首先，我们需要确定弧齿齿轮的设计参数。
这些参数包括模数、齿数、压力角、齿顶高度、齿根高度等。
模数是齿轮中齿数与齿轮的直径比值，决定了齿轮的尺寸；齿数决定了齿轮的传动比；压力角决定了齿轮齿形的形状；齿顶高度和齿根高度决定了齿轮的强度。
步骤二：计算齿轮参数根据设计参数，我们可以进行齿轮参数的计算。
首先，根据传动比和模数计算齿数，然后根据齿数和模数计算齿轮直径。
接下来，根据压力角和模数计算齿轮齿形参数，包括齿顶高度和齿根高度。
最后，根据齿数、齿顶高度和齿根高度计算齿轮的基本尺寸。
步骤三：绘制齿轮轮廓根据计算得到的齿轮参数，我们可以绘制出齿轮的轮廓。
首先，根据齿数和模数确定齿轮的圆心角，然后根据圆心角和齿轮直径确定齿轮的圆周长度。
接下来，将齿轮圆周长度分成齿数等分，得到每个齿的宽度。
然后，根据齿轮的直径和压力角，通过迭代计算得到齿轮的齿形曲线。
最后，根据齿形曲线绘制出齿轮的轮廓。
步骤四：进行齿轮加工完成齿轮轮廓绘制后，我们可以进行齿轮的加工。
首先，选择合适的加工方法，如滚齿或铣齿。
然后，根据齿轮轮廓绘制的结果，进行齿形加工。
在加工过程中，需要注意保持加工精度，确保齿轮的质量和精度。
步骤五：齿轮装配与测试完成齿轮加工后，我们可以进行齿轮的装配和测试。
首先，将齿轮与其他传动部件进行组装，并确保其正确配合。
然后，进行齿轮传动的测试，包括齿轮的传动效率、噪声和振动等方面的检测。
如果测试结果符合设计要求，即可认为弧齿齿轮的设计和制造工作完成。
总结：弧齿齿轮的设计和制造需要经过一系列的步骤和计算。
首先，确定设计参数，然后计算齿轮参数，绘制齿轮轮廓，进行齿轮加工，最后进行齿轮装配与测试。
通过这些步骤的完成，我们可以实现精准设计并制造出符合要求的弧齿齿轮。
creo修改齿轮参数
creo修改齿轮参数【原创版】目录1.Creo 简介2.齿轮参数的概念3.修改齿轮参数的方法4.实际操作演示5.总结正文一、Creo 简介Creo 是 PTC 公司推出的一款强大的三维建模软件，广泛应用于各种工程领域，如机械设计、电子设计等。
它集成了多种设计工具，能够满足用户从概念设计到产品制造的全过程需求。
在 Creo 中，用户可以创建各种三维模型，如零件、装配体、钣金等。
二、齿轮参数的概念在 Creo 中，齿轮是一种常见的机械零件，它具有很多参数，如齿数、模数、压力角、齿宽等。
这些参数决定了齿轮的大小、形状和性能。
通过调整齿轮参数，可以实现对齿轮的精确设计和优化。
三、修改齿轮参数的方法1.打开 Creo 软件，新建或打开一个齿轮模型。
2.在“特征”菜单中，找到“齿轮”或“螺旋”选项，选择“齿轮参数”。
3.在弹出的“齿轮参数”对话框中，可以输入或修改齿轮的各种参数，如齿数、模数、压力角、齿宽等。
4.点击“应用”按钮，齿轮参数将立即生效，并在模型中显示。
5.如果需要进一步调整齿轮参数，可以重复以上步骤。
四、实际操作演示假设我们要设计一个齿数为 20，模数为 5，压力角为 20 度，齿宽为 10mm 的齿轮。
我们可以按照以下步骤进行操作：1.打开 Creo 软件，新建一个齿轮模型。
2.在“特征”菜单中，选择“齿轮”或“螺旋”选项，然后选择“齿轮参数”。
3.在“齿轮参数”对话框中，输入齿数为 20，模数为 5，压力角为 20 度，齿宽为 10mm。
4.点击“应用”按钮，齿轮参数将立即生效，并在模型中显示。
5.通过调整齿轮参数，可以实现对齿轮的精确设计和优化。
五、总结通过以上步骤，我们可以在 Creo 中轻松地修改齿轮参数，实现对齿轮的精确设计和优化。
《机械设计基础》第五版直齿圆柱齿轮的参数、精度选择和许用应力
4.5.3直齿圆柱齿轮的参数、精度选择和许用应力 1、设计参数选择
1）齿数比u与传动比i
单级闭式传动，一般常取i≤5 需要更大传动比时，可采用二级或二级以上的传动。
单级开式传动或手动，一般取i≤7
齿轮材料接触疲劳极限 ,查图
查取寿命系数时，其应力循环次数有以下两种情况：
载荷稳定时 载荷不稳定时
N 60 n th
Ti N 60 ni thi T i 1 max
n
m
4．许用弯曲应力
许用弯曲应力的计算公式为
[ F ]
悬臂布置
按承载能力要求算出后，尽可能圆整成整数，最好个 位数为“0”或“5”。
2.齿轮传动的精度
精度共分12级，1级精度最高，12级精度最低。
精度等级
（1）运动精度：指传递运动的准确程度。 （2）工作平稳性精度：指齿轮传动的平稳程度，冲击、 振动及噪声的大小。
（3）接触精度：指啮合齿面沿齿宽和齿高的实际接触
F limYNYX
S F min
F lim ——齿轮的齿根弯曲疲劳极限，图 4-21
YN
YX
S F min
——弯曲疲劳强度算的寿命系数，图4-22 ——尺寸系数，图4-23
——弯曲疲劳强度安全系数，表4-10
例题4.1
程度（影响载荷分布的均匀性）。
选择精度等级时，应根据齿轮传动的用途、工作条件、传 递功率及圆周速度的大小，以及其他技术要求，并以主要的精 度要求作为选择的依据。
3、许用接触应力
H
接触疲劳强度安全 系数 ，查表
基于SolidWorks的齿轮参数化设计及实现
1引言在当今的工业领域，越来越多地把产品的设计、分析、制造、数据管理与信息技术融为一体，以此提高工业生产的自动化水平。
以前，三维产品模型的设计都是首先由设计师在图板上画出图样，然后由图形软件使用人员根据图样绘制出产品模型，这样既浪费了人力和物力，设计效率也比较低。
随着SolidWorks等三维设计软件的广泛应用，以其开放性体系结构为基础，利用高级编程语言设计程序来实现三维模型的参数化设计，这样无疑提高了设计的自动化水平。
本文正是以SolidWorks为基础，通过高级语言程序设计进行图形绘制软件的二次开发，使用户通过友好的参数设定界面输人齿轮参数，根据不同的参数，自动生成一系列齿轮模型，既节省了资源，也缩短了产品设计周期，大大提高了产品设计效率，对工业产品参数化设计的进一步发展有重要意义。
2参数化设计模型参数化设计是由软设计者根据软件使用者提出的需求，结合实际设计问题，预先设置一些几何图形的约束条件，供软件使用者以此定制自己的产品造型。
在实际问题中，主要是几何尺寸方面参数的约定，这些约定之间要符合一定的约束关系。
一般情况下要求符合以下三个关系:基于特征的、全尺寸约束、全数据相关，以此保证约定的有效性。
参数化设计模型的形成过程如图1所示:首先，对实际要解决的问题进行分析，根据实际问题确定关键的约束条件，这些约束条件必须能够确定并且唯一确定一个造型;然后输人约束参数，并进行参数有效性判定，即参数间不能有不相容条件存在，并据此判定是否需要修改参数;最后，观察绘制的模型是否符合要求，如果符合则保存设计好的产品造型，否则进行参数的修改重新进行绘制和判定。
这样就是参数化设计的整个过程。
3齿轮参数化设计原理在直齿轮参数化设计的过程中，首先要根据齿轮绘制的特性，分析问题，提取问题的约定参数;然后是分析齿轮模型，设计渐开线齿廓和齿根过渡曲线的关系，分析时，设定好参变量，预留程序设计接口，这是编程实现的基础;最后应用高级编程语言，设计界面，编程实现。
creo修改齿轮参数
creo修改齿轮参数（实用版）目录1.Creo 简介2.齿轮参数修改的目的和方法3.齿轮参数的修改步骤4.总结正文一、Creo 简介Creo 是 PTC 公司推出的一款集成设计软件，它能够帮助设计师实现从概念到产品的整个设计过程。
Creo 具备强大的三维建模、模拟、分析和制造功能，广泛应用于机械、电子、航空、汽车等行业。
在 Creo 中，设计师可以利用参数化建模技术，轻松调整和控制模型的尺寸和形状，提高设计效率和灵活性。
二、齿轮参数修改的目的和方法在机械设计中，齿轮是一种常见的传动元件。
通过修改齿轮的参数，可以优化齿轮的性能，例如提高传动效率、降低噪音、增强承载能力等。
在 Creo 中，齿轮参数修改的主要目的是通过调整齿轮的模数、齿数、压力角等参数，以达到优化齿轮性能的目的。
齿轮参数修改的方法主要包括以下两种：1.直接修改参数：在 Creo 中，设计师可以直接双击齿轮模型，进入参数化建模环境，然后修改齿轮的各个参数，如模数、齿数、压力角等。
2.利用公式控制参数：设计师还可以通过创建公式，使齿轮参数随其他变量变化而自动调整。
例如，可以创建一个公式，使齿轮的模数随齿数变化而自动调整，以保持齿轮的传动性能。
三、齿轮参数的修改步骤以下是在 Creo 中修改齿轮参数的具体步骤：1.打开 Creo 软件，导入或创建齿轮模型。
2.双击齿轮模型，进入参数化建模环境。
3.在参数化建模环境中，找到需要修改的齿轮参数，如模数、齿数、压力角等。
4.修改参数值，观察齿轮模型的变化。
可以通过直接输入数值、拖动滑块或点击按钮等方式修改参数值。
5.如果需要创建公式控制参数，可以单击“公式”按钮，创建新的公式。
在公式中，可以引用齿轮模型中的其他参数，使齿轮参数随其他变量变化而自动调整。
6.完成参数修改后，单击“确认”按钮，退出参数化建模环境。
7.保存并导出修改后的齿轮模型。
四、总结通过在 Creo 中修改齿轮参数，可以优化齿轮的性能，提高传动效率、降低噪音、增强承载能力等。
齿轮的参数化设计
参数化设计齿轮基本步骤
• 1、设置参数。
单位。
• 2、创建基本曲线。
• 3、建立渐开线曲线。
渐开线参数方程 坐标系：圆柱坐标系 r=(db/2)/(cos(t*50)) theta=(180/pi)*tan(t*50)-t*50 z=0
渐开线参数方程 坐标系：笛卡尔直角坐标系 x=db/2*cos(t*50)+db/2*sin(t*50)*pi*t*50/180 y=db/2*sin(t*50)-db/2*sos(t*50)*pi*t*50/180 z=0
• 4、建立齿廓曲线。
• • • •
1. 基准轴线 RIGHT TOP 2. 基准点 分度圆和渐开线的交点 3. 基准平面 过1和2做基准平面，方向向上 4. 基准平面 过1和3做基准平面，方向向上， 注意：基准平面4在基准平面3的下面 • 5. 镜像渐开线 选中渐开线，选择镜像图标， 选择基准平面4作为镜像平面。
• 5、建立齿坯。
• 6、在齿坯上剪切材料形成一个齿槽
பைடு நூலகம்
• 7、阵列齿槽
