protel99SE教程第04章

在前面的内容中，都没有用上画图形的工具。主要是因为这些工具只是起标注的作用，并不代表任何电气意义。图4-1所示的就是画图形的工具栏，下面就来逐个介绍一下各个按钮的功能。
1．绘制多边形
执行绘制多边形命令的方法有下面的3种。执行菜单命令【Place】/【Drawing Tools】/【Polygons】。单击画图形工具栏上的用于画多边形的按钮。按快捷键【Alt】+【P】/【D】/ 【P】。

是用来画I/O端口的按扭
4.5.2 层次原理图的设计方法
层次原理图的设计方法通常有两种，一种是自顶向下的设计方法，一种是自底向上的设计方法。
1．自顶向下设计
用自顶向下设计时，首先建立一张总图（Master Schematic）。
层次原理总图的设计过程。
1.放置方块电路图
2.对方块电路图属性进行设置 3.用同样的方法完成其他方块
3种方法来实现。
执行菜单命令【Place】/【Drawing Tools】/【 Bezier】。单击画图形工具栏上的用于画贝塞尔曲线按钮。按快捷键【Alt】+【P】/【D】/【B】。执行命令后，同样出现十字光标。按【Tab】键弹出设置贝塞尔曲线参数的对话框，如图4-9所示。
3．图件的排列和对齐
图件排列和对齐的方式有左对齐、右
对齐、水平中心对齐、顶端对齐、底端对齐、垂直中心对齐、水平匀布和垂直匀布等8种方式。相应的菜单命令均在菜单【Edit】/【Align】中，如图4-19所示。
4.3 产生报表
4.3.1 生成网络表文件
生成网络表文件的方法可以执行菜单
3种列表元件定义格式分别为：Protel 格式，文件后缀名为*.bom；电子表格可

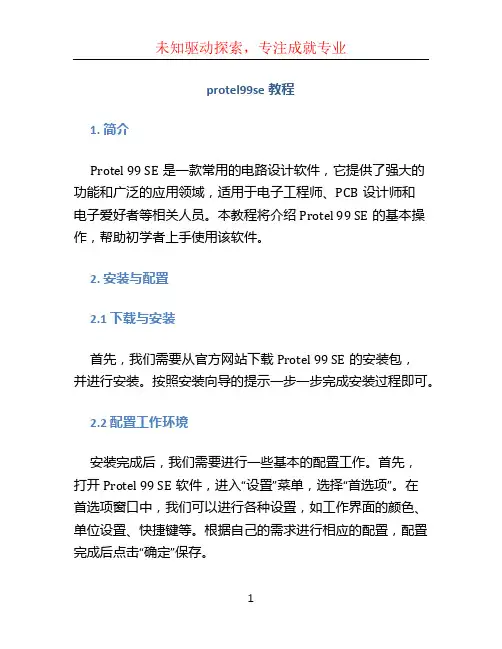

protel99se教程

protel99se教程1. 简介Protel 99 SE是一款常用的电路设计软件，它提供了强大的功能和广泛的应用领域，适用于电子工程师、PCB设计师和电子爱好者等相关人员。

本教程将介绍Protel 99 SE的基本操作，帮助初学者上手使用该软件。

2. 安装与配置2.1 下载与安装首先，我们需要从官方网站下载Protel 99 SE的安装包，并进行安装。

按照安装向导的提示一步一步完成安装过程即可。

2.2 配置工作环境安装完成后，我们需要进行一些基本的配置工作。

首先，打开Protel 99 SE软件，进入“设置”菜单，选择“首选项”。

在首选项窗口中，我们可以进行各种设置，如工作界面的颜色、单位设置、快捷键等。

根据自己的需求进行相应的配置，配置完成后点击“确定”保存。

3. 工程文件的创建与管理3.1 创建新工程在Protel 99 SE中，我们可以创建一个新的工程来进行电路设计。

点击菜单中的“文件”，选择“新建”，然后选择“工程”。

在工程设置中，可以设置工程的名称、存储路径等信息。

配置完成后点击“确定”，一个新的工程就创建成功了。

3.2 添加电路图在一个工程中，我们可以添加多个电路图，并进行相应的设计。

在工程管理栏中，可以看到当前工程的所有电路图。

通过右键菜单可以进行新增、打开、关闭、保存等操作。

3.3 导入和导出工程除了创建新工程，我们还可以导入和导出已有的工程文件。

在菜单中选择“文件”，点击“导入”或者“导出”选项，选择对应的文件格式和路径即可完成相应的操作。

4. 电路设计与编辑4.1 绘制电路图在Protel 99 SE中，我们可以通过拖拽元件、连接线来绘制电路图。

在左侧的元件库中选择需要使用的元件，并拖拽到电路图编辑区域。

通过鼠标左键点击、拖拽可以自由连接元件，形成电路连接。

4.2 元件属性设置在使用元件进行电路设计时，我们可以通过双击元件来进行属性设置。

在元件属性窗口中，我们可以修改元件的参数、设置引脚的名称和功能等。

protel99se教程第1章二版

1
22
第1章 Protel 99 SE 使用基础
2.工具栏 2.工具栏没有打开任何应用文件时的主工具栏。没有打开任何应用文件时的主工具栏。 0011 0010 1010 1101 0001 0100 1011 打开或关闭文件管理器
23
打开设计数据库文件
剪切文件
第1章 Protel 99 SE 使用基础
1.1 Protel 99 SE 简介
0011 0010 1010 1101 0001 0100 1011
1.2 Protel 99 SE使用基础使用基础 1.2.1 设计数据库文件的建立 1.2.2 设计数据库文件结构
1.2.3 设计数据库文件的打开与关闭 1.2.4 设计数据库文件界面介绍 1.2.5 设计数据库中的文件管理 1.2.6 窗口管理
1
1
第1章 Protel 99 SE 使用基础
0011 0010 1010 1101 0001 0100 1011
本章重点：本章重点：
设计数据库的概念、 1 设计数据库的概念、结构设计数据库的建立、 2 设计数据库的建立、打开和关闭
3 设计数据库中关于文件夹和文件的操作 4 窗口管理
1
2
第1章 Protel 99 SE 使用基础
1
19
第1章 Protel 99 SE 使用基础
0011 0010 1010 1101 0001 0100 1011
（2）Edit菜单 Edit菜单主要命令包括对文件的剪复制、粘贴、切、复制、粘贴、删除和更名等操作。等操作。
1
20
第1章 Protel 99 SE 使用基础
（3）View菜单 View菜单

Protel99se入门级学习资料1

简单原理图、PCB图设计许多电子爱好者（包括电子专业在校大中专学生）都希望自己能设计电路原理图和PCB（印刷电路板）图，并制作精美的印刷电路板，但往往由于没有掌握一种合适的设计、制作方法，使梦想不能成为现实。

其实，随着计算机应用技术的发展，这种梦想是不能实现的。

下面以图3．1“5V稳压电源”为例，介绍如何利用Protel99se软件设计电路原理图，并生成相应的PCB图，使电子爱好者轻松地掌握运用Protel99se软件设计电路原理图和PCB 图的方法。

图3．1 5V稳压电源一、启动Protel99se应用软件，弹出Protel99se主窗口，如图3．1。

图3．1二、创建名为“5V稳压电源.ddb”设计数据库，将所有“5V稳压电源”的文件，包括电路原理图、PCB图及其它相关文件都保存在这个设计数据库中。

具体操作步骤如下：1．如图3．2，依次点击Protel99se主窗口的File（文件）/New（新建）菜单。

图3．22．执行Fil（文件）e/New（新建）命令后，弹出图3．3“新建设计数据库”对话框。

图3．3 新建设计数据对话框3．将Database File Name（数据库文件名）文本框中的文件名改为“5V稳压电源．ddb”，如图3．4。

图3．4“新建设计数据库”对话框除Location（位置）选项卡外，还有Password（密码）选项卡。

我们可以利用这个选项卡为所设计的电路原理图和PCB图等文件设置一个密码，毕竟技术性的东西具有一定的保密性。

给文件设置密码后，只有掌握密码的人才能打开并阅读文件，其他人员是无能为力的。

4．点击（浏览）按钮，弹出图3．5“另存文件”对话框。

图3．5 另存文件5．点击“保存在（I）：”下拉列表框中的按钮，在弹出的下拉列表中单击选中文件保存的盘符（如G：），如图3．6。

图3．66．点击按钮，把“5V稳压电源．Ddb”保存在G盘中，如图3．7。

图3．7操作时，还需要注意观察窗口下边Database Location（数据库位置）下一行里所显示的字符，这些字符告诉你新建的设计数据库将保存在电脑的什么地方，否则，今后你不知道去哪里找它。

(完整版)Protel99se操作说明教程

四.PCB设计
3.设置设计规则
主要设置线间间距和线宽。 PCB设计中常用毫英寸（mil）作为单位。
1mil=1/1000inch 100mil=0.1inch=2.54mm
四.PCB设计
上图设置线间间距。一般间距设置在8-15mil，常用10mil。
四.PCB设计
设置线宽。一般信号线宽度设置在8-15mil，常用10mil。电源和地线的宽度设置在40mil以上。从左到右的三个参数分别为最小线宽、最大线宽和典型宽度。
2.网表
使用文字描述器件以及器件引脚间的连接关系，网表结构分为器件描述和网络构建两个部分。
[U1 DIP-40 80C32] (+5V EC3-1 R2-1 U1-31 U1-40) (A0 U2-2 U3-10)
//器件号 //封装形式 //描述 //网络名称 //引脚1 //引脚2 //引脚3 //引脚4 //网络名称 //引脚1 //引脚2
Protel DOS Schematic Libraries：内有8031、存储器、74系列逻辑器件、运放等。
五.元件库介绍
可以通过原理图窗口左侧 “添加、删除元件库”按钮打开本窗口。
五.元件库介绍
2.常用PCB器件库
PCB元件库保存在软件安装文件夹下：…\Design Explorer 99 SE\Library\PCB。其中最为常用的为下面三个PCB器件库：
Miscellaneous：内有电阻、电容、接插件、二极管、三极管、晶振等。
General IC：内有DIP系列插件、表贴电阻、表贴电容、表贴芯片。
Advpcb：内有表贴电阻、表贴电容、表贴芯片、DIP系列等。
五.元件库介绍
可以通过 PCB窗口左侧“增加、减少元件库” 按钮打开本窗口。

Protel99se教程

Protel99se教程一:建立一个数据库文件习Protel99 SE的第一步,是建立一个DDB文件,也就是说,使用protel99se进行电路图和PCB设计,以及其它的数据,都存放在一个统一的DDB数据库中的一,打开protel 99se后,选择file菜单下的new菜单第二步:选择新建的项目存放方式为DDB以及文件存放目录第三步:新建好DDB文件后,我们就可里边的Documents目录下第五步:可以新建SCH文件了,也就是电路图设计项目第六步:新建后SCH项目后,在默认的一个protel99se元件库中,可以选择元件放到电路图中了第七步:我们也可以选择增加自己的元件库------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Protel99se教程二:使用protel99se原理图绘制使用protel99se绘制原理图,首先要先设置一下显示网格这一项去掉,这一个可以根据个个习惯,并不是一定需要这样的,去掉prote99se的界面的View菜下,将visible Grid选中或取消,可以选择是否显示网格.下边我们绘制一个简单的原理图,使大家熟悉一下protel99se的原理图操作,这个SCH原理图的所有元件,都可以在我们默认的原件库中下载.一、将元件放进SCH原理图中，并且设计元件的属性第二步：设计元件的属性，包括封装,名称，元件属性等第三步：在protel99se中设计中，放入网络标号.在同一原理中，所有相同的网络标号，在图纸中，表示同一网络结点第四步：设点电源地第五步：在protel99se中，我们放好元件，设计是电源和接地后，我们就可以画线了如上图所示，我们已经绘制了一个基本的SCH原理图，这个原理包括了基本的电源，负载，以及接地，并且接好了线，下一课，我们将介绍如何时快速将这些图，转化为实际的PCB图形Protel99se教程三:新建PCB文件以及PCB基本设定在上一课，我们绘制好SCH原理图后，在这一节课开始，我们介绍，如何将SCH转化成PCB文件，在这一节课，我们主要给大家讲解，如果新建PCB文件以及载入封装图.第一步：在Documents目录下，新建一个PCB文件，PCB文件即是我们存放PCB电路的文件第二步:在导航栏中，选择Libraries这一项，这可以让我们在导航栏中，显示当前可以放的封装库，以供选择第三步：浏览封库以及增加protel99se封装库第四步：选择封装库并且增加到当前PCB文件中:第五步：增加好封装库后，我们就要以选择和使用些元件了第六步：在protel99se绘制PCB图是，有一个单位的选择，可以使用公制以及英制，可以如下图切换,也可以命名便用protel99se 快捷健“Q”切换经过上边的设置后，我们一步即可以将所绘的原理图，转成我们需要的PCB文件图。

Protel99入门教程

Protel99se教程一:建立一个数据库文件习Protel99 SE的第一步,是建立一个DDB文件,也就是说,使用protel99se 进行电路图和PCB设计,以及其它的数据,都存放在一个统一的DDB数据库中的一,打开protel 99se后,选择file菜单下的new菜单第二步:选择新建的项目存放方式为DDB以及文件存放目录第三步:新建好DDB文件后,我们就可里边的Documents目录下第五步:可以新建SCH文件了,也就是电路图设计项目第六步:新建后SCH项目后,在默认的一个protel99se元件库中,可以选择元件放到电路图中了第七步:我们也可以选择增加自己的元件库------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Protel99se教程二:使用protel99se原理图绘制使用protel99se绘制原理图,首先要先设置一下显示网格这一项去掉,这一个可以根据个个习惯,并不是一定需要这样的,去掉prote99se的界面的View菜下,将visible Grid选中或取消,可以选择是否显示网格.下边我们绘制一个简单的原理图,使大家熟悉一下protel99se的原理图操作,这个SCH原理图的所有元件,都可以在我们默认的原件库中下载.一、将元件放进SCH原理图中，并且设计元件的属性第二步：设计元件的属性，包括封装,名称，元件属性等第三步：在protel99se中设计中，放入网络标号.在同一原理中，所有相同的网络标号，在图纸中，表示同一网络结点第四步：设点电源地第五步：在protel99se中，我们放好元件，设计是电源和接地后，我们就可以画线了如上图所示，我们已经绘制了一个基本的SCH原理图，这个原理包括了基本的电源，负载，以及接地，并且接好了线，下一课，我们将介绍如何时快速将这些图，转化为实际的PCB图形Protel99se教程三:新建PCB文件以及PCB基本设定在上一课，我们绘制好SCH原理图后，在这一节课开始，我们介绍，如何将SCH转化成PCB文件，在这一节课，我们主要给大家讲解，如果新建PCB文件以及载入封装图.第一步：在Documents目录下，新建一个PCB文件，PCB文件即是我们存放PCB电路的文件第二步:在导航栏中，选择Libraries这一项，这可以让我们在导航栏中，显示当前可以放的封装库，以供选择第三步：浏览封库以及增加protel99se封装库第四步：选择封装库并且增加到当前PCB文件中:第五步：增加好封装库后，我们就要以选择和使用些元件了第六步：在protel99se绘制PCB图是，有一个单位的选择，可以使用公制以及英制，可以如下图切换,也可以命名便用protel99se快捷健“Q”切换经过上边的设置后，我们一步即可以将所绘的原理图，转成我们需要的PCB 文件图。

Protel99SE教程第01章第03章

.2 绘图工具 3.2.3 符号工具
3.3 创建原理图元件库文件 3.4 设置工作环境
3.5 绘制元件
一、绘制元件外形二、放置元件引脚
3.6 设置元件属性 3.7 保存元件
3.1 原理图元件库编辑器的启动
首先，要启动原理图元件库编辑器。单击【Document】标签，进入设计文件夹【Document】，执行菜单命令【File】／【New】或在工作区单击鼠标右键选择【New】命令，出现【New Document】对话框，
双击对话框中的【Schematic Library Document】图标，即可创建一个新的元件库文件。默认的文件名为“Schlib1.lib”，在工作窗口中该文件的图标上双击或在设计浏览器中该文件的文件名上单击鼠标左键，即可进入如图3-1所示的原理图元件库编辑器。

Protel99se全套教程

Protel99se教程一:建立一個資料庫檔習Protel99 SE的第一步,是建立一個DDB檔,也就是說,使用protel99se進行電路圖和PCB設計,以及其他的資料,都存放在一個統一的DDB資料庫中的一,打開protel 99se後,選擇file功能表下的new功能表第二步:選擇新建的專案存放方式為DDB以及檔存放目錄第三步:新建好DDB檔後,我們就可裏邊的Documents目錄下第五步:可以新建SCH檔了,也就是電路圖設計專案第六步:新建後SCH項目後,在默認的一個protel99se元件庫中,可以選擇元件放到電路圖中了第七步:我們也可以選擇增加自己的元件庫------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Protel99se教程二:使用protel99se原理圖繪製使用protel99se繪製原理圖,首先要先設置一下顯示網格這一項去掉,這一個可以根據個個習慣,並不是一定需要這樣的,去掉prote99se的介面的View菜下,將visible Grid選中或取消,可以選擇是否顯示網格.下邊我們繪製一個簡單的原理圖,使大家熟悉一下protel99se的原理圖操作,這個SCH原理圖的所有元件,都可以在我們默認的原件庫中下載.一、將元件放進SCH原理圖中，並且設計元件的屬性第二步：設計元件的屬性，包括封裝,名稱，元件屬性等第三步：在protel99se中設計中，放入網路標號.在同一原理中，所有相同的網路標號，在圖紙中，表示同一網路結點第四步：設點電源地第五步：在protel99se中，我們放好元件，設計是電源和接地後，我們就可以畫線了如上圖所示，我們已經繪製了一個基本的SCH原理圖，這個原理包括了基本的電源，負載，以及接地，並且接好了線，下一課，我們將介紹如何時快速將這些圖，轉化為實際的PCB圖形Protel99se教程三:新建PCB檔以及PCB基本設定在上一課，我們繪製好SCH原理圖後，在這一節課開始，我們介紹，如何將SCH轉化成PCB文件，在這一節課，我們主要給大家講解，如果新建PCB檔以及載入封裝圖.第一步：在Documents目錄下，新建一個PCB檔，PCB檔即是我們存放PCB電路的檔第二步:在導航欄中，選擇Libraries這一項，這可以讓我們在導航欄中，顯示當前可以放的封裝庫，以供選擇第三步：流覽封庫以及增加protel99se封裝庫第四步：選擇封裝庫並且增加到當前PCB檔中:第五步：增加好封裝庫後，我們就要以選擇和使用些元件了第六步：在protel99se繪製PCB圖是，有一個單位的選擇，可以使用公制以及英制，可以如下圖切換,也可以命名便用protel99se 快捷健“Q”切換經過上邊的設置後，我們一步即可以將所繪的原理圖，轉成我們需要的PCB檔圖。

PROTEL99SE图文教程

多少次艰苦的开始，它一样爱过去！1.万事开头难，从建立一个 *.DDB 文件开始2.定义新建*.DDB的选项.GIF3.所有新建的文件一般放置在主文件夹中4.进入并新建*.SCH5.新建一个*.SCH文件（注意看一下那些中文的文字注释）6.添加新的零件库.GIF此时请添加我给大家提供的点击下载常用SCH零件>>下载后请用WINRAR解压软件进行解压7.下面这个就是具体的添加方法了8.做好这些我们就可以开始进行画一个漂亮的SCH格式的原理图了>>开始画原理图啦!首先要先设置一下，去掉讨厌的网格显示在这里我们利用先前添加好的SCH零件库做一个简单的SCH格式原理图，然后进行自动布线1.如何调出SCH零件进行并且进行属性设置2.如何正确的设置SCH零件的属性3.一个必须学会的操作，那就是网络标号的使用，SCH可不是单纯的画图板4.电源地的设置，这可是整个电气系统的半边天了5.连线工具，和网络标号的和网络标号左右一样，更直观一些，属于使用频率很高的工具6.到这里我们就已经画好一个简单的电子电路原理图了，它具备了电源、负载、电气连接关系，三个最基本的要素，下面我们来看看如何把它快速的变成PCB电路板！>>1.在Documents目录下新建一个*.PCB文件，这样做的目的是要让*.SCH和*.PCB在同一目录下2.添加自动布线要用到的封装库3.添加我给大家准备的用于教学的封装库,点击下载它,下载后用WINRAR解压4.这是添加好后的效果5.一定要把尺寸单位转换一下,英制实在是不爽到这里准备工作就做好了,进入SCH到PCB的转变>>1.先看看SCH中都有什么零件2.就是这个选项了,一个革命性的强大功能3.注意看一下中文注释4.如果遇到这个问题,说明SCH的里面还存在小的问题,注意看中文注释5.这是成功导入后的显示方面的一些技巧6.一些常用的技巧,补充一点,如要旋转元件的话,只要用鼠标按住元件然后按压键盘“空格键”即可7.画一个PCB的外型框8.做一个自己要的外型框，然后把PCB零件封装移动到里面去到了这里，我们就可以进入自动布线的操作了>>终于到自动布线啦!1.可以先看看尺寸是不是合适2.对元件进行一下布局,就是用鼠标拖动元件而已,键盘的“空格键”负责翻转元件3.自动布线之前要校验一下，看看是不是有错误！4.可以开始自动布线了5.这是自动布线之前的最后一步6.自动布线完成了，到这里你已经完成了对PROTEL99SE的一次快速穿越！下一步我们来看看SCh零件库中零件是如何创建出来的，用系统自带的零件库就是二个字“不爽”学会自己做SCH零件才能玩的随心所欲学会自己做PCB封装我们才能纵横四海做SCH零件了，很关键的一步，自力更生才可能走得更远！1.先来打开SCH文件，选中教学提供的那个SCH零件库，然后选编辑，进入SCH零件编辑器2.在这个现有的库中新建一个SCH零件3.先以做一个SCH电阻零件为例子说明一下，请注意看图中所有的中文注释！4.要注意SCH零件的管脚的电气连接有效点是有讲究的！仔细看一下下面这个图，注意看中文注释！5.用这个方法可以给零件库中的零件改名字6.最后是保存你的所有劳动成果，要提取的你的新零件需要重新启动PROTEL99SE到这里，我们已经学会了如何来做SCH零件了，下面我们再来看看如何做一个PCB封装>>1.打开在前几课已经做过的PCB，选择那个我给大家提供的封装库，然后按着图选择编辑按纽就进入了PCB封装编2.先把制式转换一下，改为公制3.新建一个PCB封装2.4.之后会出现这个对话框，是一个傻瓜精灵，选择取消，因为我们要做一个完全属于自己的封装5.注意：在做之前一定要把封装的起始位置定位成绝对中心，否者做好后的封装无法正常调用！6.如果对默认的封装名不满意，就需要改一个自己喜欢的7.这个是用来设置网格的标准，属于是个人喜好问题8.这个就是执行上一步后的对话框X9.可以开始做封装了，注意哪些中文注释，核心问题就是焊盘的名称，但愿你还记得做SCH零件的重点>>10.用这个功能可以知道我们做的封装的尺寸是不是精确的恭喜恭喜! 到这里，你已经学会了PROTEL的基本操作，剩下的是一些的特殊技巧和高级设置了>>前面我们走马观花的对SCH做了一些操作，这回我们来看看SCH中的一些高级设置和操作技巧1.看看如何对SCH的操作环境做一下合理的设置：2.这是对一些单方向3脚零件的反转技巧操作3.PROTEL本身也带有非常丰富的元件库，现在我们来看看如何来自动搜索出这些零件5.关闭PROTEL99SE时的技巧，如果你的电脑配置一般，分步的关闭可以避免死机和丢失你的成果关键操作是鼠标右键>>Close6.这是科学管理文件的典范,如果你的内存不是非常大,注意不要打开太多的并行任务7.文件做好后你会发现DDB的文件个头很大,同时你可能最需要里面的部分文件,如何做呢?那就是先导出然后再用压缩软件压缩!在PCB中,如何校验和查看PCB单个的网络连接情况1.这是一个很有用的功能,请注意看那些白色的线!2.变白的方法在PCB中给PCB补泪滴的具体操作仔细看这里,我们将学会做给PCB补泪滴的具体操作在PCB中给PCB做覆铜的具体操作这里我们可以知道给PCB做覆铜是多么的简单在PCB中如何找到我们要找的封装在PCB中如何找到我们要找的封装在PCB中如何打印出中空的焊盘(这个功能对于热转印制板比较有用) 让我们打印出中空的焊盘,这是一个关于热转印支PCB板的操作看看什么是热转印制板>>如何在PCB文件中加上漂亮的汉字在PCB文件上面加上汉字一直都是很多网友比较感兴趣的事情。

Protel99se操作技巧指南

Protel 99se操作指南1.1启动Protel99se一、启动方法1、双击桌面快捷方式图标，进入Protel99se。

2、执行“开始”→“程序”→Protel99se进入。

二、进入Protel99se主界面启动后，屏幕出现启动画面，几秒后，系统进入Protel99se主窗口，如图1-1所示。

执行菜单File→New可以建立一个新的设计数据库，屏幕弹出图1-2所示的对话框，在Database File New 框中可以输入新的数据库文件名，系统默认为“My Design.ddb”，点击“Browse…”可以修改文件的存储位置；单击Password选项卡可进行密码设置。

图1-1 Protel99se主窗口图1-2 创建新的设计数据库所有内容设置完毕，单击OK按钮进入设计数据库文件主窗口，如图1-3所示。

图1-3 设计数据库文件主窗口三、启动SCH99SE编辑器进入图1-3所示的界面后，双击Document图标确定文件存放位置，然后执行菜单File →New（或鼠标右击→New），屏幕弹出New Document对话框，如图1-4所示，可以在Document下建立新文档，图中选中新建原理图文件，即双击图标，新建一个原理图文件，如图1-5所示，系统默认原理图文件名为Sheet1，此时可以直接修改原理图文件名，图中改为AMD。

图1-4 新建文件对话框图1-5 新建原理图文件双击原理图文件图标，系统进入原理图编辑器。

（用相同的方法新建印制板等文件）。

印制板文件，印制板库文件，原理图库文件。

四、原理图编辑器图1-6所示为原理图编辑器，包括主菜单、主工具栏、设计管理器、工作窗口、状态栏等。

图1-6 原理图编辑器1.2绘制原理图一、新建原理图文件，打开原理图编辑器二、设置图纸尺寸与栅格尺寸1、图纸设置进入SCH99SE后，一般要先设置图纸参数。

图纸尺寸是根据电路图的规模和复杂程度而定的，设置合适的图纸是设计好原理图的第一步，图纸尺寸设置方法如下。

Protel99SE教程第02章

2）单击【Add/Remove】按钮单击【Add/Remove】
2.3 放置元器件
1.放置元器件 1.放置元器件 2.编辑元器件属性 2.编辑元器件属性 3.元器件的删除 3.元器件的删除 4.调整元器件位置 4.调整元器件位置
1.放置元器件
1）利用浏览器放置元件 • 在设计管理器【Browse Sch】界面中，在设计管理器【 Sch】界面中选择好元件库和具体的元件，单击【Place】选择好元件库和具体的元件，单击【Place】按钮。按钮。 •单击【Browse】按钮，同上述方法。单击【Browse】按钮，同上述方法。
4.调整元器件位置 4.调整元器件位置
1）元件移动方法 • 直接用鼠标拖动。 • 执行菜单【Edit】/【Move】/【Move】执行菜单【Edit】 Move】 Move】命令，再用鼠标移动。 • 用鼠标单击选中再移动。 • 用鼠标拖动选择多个元件，再移动。 •用【Edit】/【Move】/【Move Selection】 Edit】 Move】 Selection】命令移动。
2.4 绘制原理图
1.绘制导线 2.放置电源和接地符号 3.放置网络标号 4.放置端口 5.放置节点 6.绘制总线 7.绘制总线分支线 8.设置忽略电路法则测试
1.绘制导线
• 单击画原理图工具栏中的画导线按钮。 • 执行菜单命令【Place】/ 执行菜单命令【Place】 Wire】【Wire】 • 按快捷键【P】/【W】。按快捷键【
3. 生成网络表文件
执行菜单命令【Design】执行菜单命令【Design】/【Create Netlist】 Netlist】
2.6 原理图的打印
1.设置打印机的方法为执行菜单命令【File】/【Setup Printer】。 File】 Printer】 2. 执行菜单命令【File】/【Print】。 File】 Print】

protel99se教程

protel99se教程Protel 99SE是一款强大的电子设计自动化（EDA）软件工具，用于电路板设计和布局。

本教程将指导您如何使用Protel99SE进行基本的电路板设计和布局活动。

第一步：创建新项目1. 打开Protel 99SE软件。

2. 单击“文件”菜单，然后选择“新建”。

3. 在弹出的对话框中，选择“新项目”，然后单击“确定”。

4. 输入项目名称和文件夹路径，然后单击“确定”。

第二步：绘制电路原理图1. 单击“项目”菜单，选择“新建文档”。

2. 在弹出的对话框中，选择“电路原理图”，然后单击“确定”。

3. 在绘图区域中，使用绘图工具绘制电路原理图。

您可以使用线条工具、电子元件库等进行绘制。

第三步：设计电路板布局1. 单击“项目”菜单，选择“新建文档”。

2. 在弹出的对话框中，选择“电路板布局”，然后单击“确定”。

3. 在布局编辑器中，可以放置和布线电子元件，设置引脚等等。

4. 使用布局工具放置电子元件并进行布线。

第四步：进行电路仿真和验证1. 单击“项目”菜单，选择“新建文档”。

2. 在弹出的对话框中，选择“模拟”，然后单击“确定”。

3. 在仿真工作区中，可以设置仿真参数和仿真模型，运行仿真并查看结果。

第五步：生成Gerber文件1. 单击“文件”菜单，选择“发布”。

2. 在弹出的对话框中，选择“Gerber文件”，然后单击“确定”。

3. 设置Gerber文件生成的选项，并选择生成的文件夹路径，然后单击“确定”。

通过以上步骤，您可以使用Protel 99SE进行基本的电路板设计和布局。

请注意避免使用重复的标题文字来保持文档整洁和清晰。

Protel99SE教程-教学版

工作区
用于设计电路板和放置元件的区域。
工具栏
提供常用命令的快速访问按钮。
面板
提供各种视图和编辑选项，如元件库、属性、设计规则检查等。
文档组织与管理
新建项目
创建一个新的电路板设计项目。
打开项目
打开一个已存在的电路板设计项目。
保存项目
将当前电路板设计项目保存到磁盘上。
关闭项目
关闭当前电路板设计项目，并释放与之关联的资源。
。
它提供了完整的电路板设计解决方案，包括原理图设计、电路仿真、 PCB布局和布线等功能
。
Protel99se支持多种设计输入方式，如原理图、电路图和布局图等，方便用户进行电路板设
计。
软件特点
高效的设计流程
Protel99se采用直观的图形界面，使得用户能够快速上手并完成电路板设计。
强大的电路仿真功能
模拟与数字协同设计
在混合信号电路设计中，需要同时考虑模拟和数字电路的设计，确保两者之间的协调和兼容性。
信号转换与接口设计
在混合信号电路中，模拟和数字信号需要进行转换和接口设计，以确保信号的正确传输和处理。
多板设计
多板设计概述
多板设计是指将一个完整的电路系统分散到多个电路板上，以提高系统的可扩展性、可靠性和性能。
可以对元件属性进行编辑和修改，以满足电路设计的需求。
元件库的加载和使用是电路原理图设计的基础，能够大大提高设计效率。
元件放置与连线
01
02
在电路原理图编辑区中，单击鼠标左键放置元件，拖拽调整元件位置。
使用线条工具进行连线，根据电路原理图的要求进行布局和调整。
03
可以使用网络标号、总线和总线分支等工具进行辅助连线，提高工作效率。

protel99se基本教程及使用教程

示有人打开本机中的文件；
5）Auto-SaveSetTIngs：此按钮用于自动保存设置，在弹出的对话框
中可
进行参数修改，即文件备份数和自动保存时间间隔，以及备份文件存
储位置选择。如图1-5所示。
3、菜单栏介绍
在该对话框中，取消UseClientSystemFontForAllDialogs复选框，单击OK
按钮即可。图1-3已为改变字体后的对话框。
如果在图1-3中选择ChangeSystemFont按钮，则还可以设置软件系
统运行的字体大小。弹出对话框如图1-4所示。
b、软件其它参数设置
图1-3中软件参数的其它选项。自上而下说明如下：
protel99se基本教程及使用教程
protel99se基本教程
1、启动Protel 99SE
通常直接用桌面的快捷方式进入，双击图标即可；或者通过开始菜单
由程序方式进入。其界面如图1-1所示。此时菜单栏里有四个下拉菜单选
项，分别是向下的箭头项系统菜单，Files文件菜单，View视图菜单和Help
1）Create Backup ห้องสมุดไป่ตู้iles：选中后软件会自动备份修改前的文件；
2）Save Preferrences：选中后用户的参数修改将被保存；
3）DisplayToolTIps：选中后菜单中的工具按钮当鼠标移到上面时会
出现相应功能说明；
4）NoTIfyWhenAnotherUserOpensDocument：选中后团队合作时提
帮助菜单。
2、软件系统参数设置
Protel99SE运行后的第一件事，必须调整参数设置，否则由于字
体的问题会造成界面中的说明字符显示不完整而影响正常使用。
a、界面字体设置

Protel 99 se 快速入门

1-32
注意事项：
在元件属性对话框中有Footprint即元件的封装一栏，我们按如下设置：电阻的封装为AXIAL0.3、发光二极管的封装为LED、7406为DIP14、4017为DIP16。
在设定元件属性时，对 Part 选项应特别注意。它是针对某些复合式封装的元件而设定的，如逻辑门、运算放大器等。例如本实验电路中的7406由6组反向器组成，指定不同的元件，其引脚也随之发生变化。Part选项选择 1 时，电路图上该元件的序号为U1A ，其输入引脚为 1 ，输出引脚为 2， Part选项选择 2 时，电路图上的元件序号为 U1B ，其输入引脚为 3，输出引脚为 4， Part选项选择 3 时，电路图上的元件序号为 U1 ，其输入引脚为 5，输出引脚为 6，依次类推，如图1-33和图1-34所示。
• 5、调整线路
将初步绘制好的电路图作进一步的调整和修改，使得原理图更加美观。
• 6、报表输出
通过Protel 99/Schematic提供的各种报表工具生成各种报表，其中最重要的报表是网络表，通过网络表为后续的电路板设计作准备。
• 7、文件保存及打印输出
最后的步骤是文件保存及打印输出。
二：新建一个设计库
Protel 99 se 快速入门
Protel 设计系统是一套建立在IBM兼容PC环境下的EDA电路集成设计系统，其功能模块主要包括电路原理图设计、印制电路板设计、可编程逻辑设计等。它采用数据库的管理方式，是一款非常好用而且实用的电路设计软件。
电路板设计步骤
设计电路板最基本的过程可以分为三大步骤。
1-7
四：设置Protel 99/Schematic设计环境
1、设置网络 Protel 99 se提供了两种不同形状的网络，分别

Protel99SE教程,使用方法

Protel 99 SE使用教程 LOGO
目录第一章 Protel 99 SE简介第二章原理图设计第三章制作原理图元件第四章产生报表第五章印制电路板的设计第六章 PCB图设计常用操作功能第七章创建自己的PCB元件第八章电路板的设计规则
第一章 Protel99SE简介
1.1 Protel 99 SE的组成 1.2 Protel 99 SE的运行环境 1.3 Protel 99 SE的操作环境及特点 1.4 电路板设计的基本步骤
LOGO
1.3.3 印制电路板设计环境
1．丰富的设计规则 2．易用的编辑环境 3．智能化的交互式手工布线 4．丰富的封装元件库及便简的元件库
编辑和组织操作 5．智能化的基于形状的自动布线功能 6．可靠的设计校验
LOGO
1.4 电路板设计的基本步骤
一般而言，设计电路板最基本的过程可以分为以下3大步骤。 1．电路原理图的设计
LOGO
第2章原理图设计
2.1 原理图设计的步骤 2.2 绘制原理图前的必要准备 2.3 放置元件 2.4 绘制原理图 2.5 绘制原理图的方法总结 2.6 原理图文件的管理
LOGO
2.1 原理图设计的步骤
开始环境设置放置、调整元件放置、调整布线
存盘整体编辑
输出报表输出打印
结束
LOGO
LOGO
2.3.3 元件的删除
•
可以执行菜单命令【Edit】/【Delete】，当光标变为十字形状
后，将光标移到想要删除的元件上，单击鼠标左键，即可将该元件从工作平面上删除。
•
选中所要删除的多个元件，然后执行菜单命令【Edit】/【
Clear】。
LOGO

Protel 99se入门教程(主要介绍软件的基本知识及操作)

第1章工作环境设置及软件安装这章介绍工作环境的设置及软件安装方面知识。

为什么要进行工作环境设置呢？因为现在的PCB工程师要设计的文件很多。

文件多了如果不进行管理就会很混乱，导致以后的维护十分困难。

所以要从刚开始学习的时候养成一个好的操作习惯，这是很有必要的。

2.1 建立自己的工作目录在电脑的桌面上打开我的电脑，在我的电脑中打开D盘。

在D盘中建立三个文件夹。

分别为“D：\EDA”“D：\EDA_LIB”“D：\EDA_PROJECT三个文件夹”。

如下图所示：图2-1-1 “建立工作目录”建立好三个文件夹后，在这三个文件夹中分别另建立一个新文夹，并命名为Protel 99se。

三个文件夹的作用分别是：EDA文件夹是用来存放安装文件；EDA—LIB文件夹是用来存放元件库。

EDA—PROJECT文件夹是用来存放设计数据。

2.2 对Protel 99se进行安装设置好工作目录后，就可以对软件进行安装。

图2-1-2就是Protel 99se的安装程序。

其中“Protel99SP6”是升级补丁，“Protel99 汉化”是汉化文件。

（1）双击Setup安装图标对软件进行安装。

双击Setup进行安装图2-2-1“Protel 99se的安装文件”（2）欢迎画面双击安装后，Protel 99se会弹出“安装欢迎对话框”，如果此时想停止安装Protel 99se 则可以选择“Cancel”退出安装程序。

点击“Next”进入下一步安装。

点下一步进入安装图2-2-2“Protel 99se欢迎安装对话框”（3）相关信息输入Protel 99se软件在安装的时候要求输入“个人名称”，“公司名称”，“软件注册码”等信息。

所有输入信箱均为英文。

请在“Name”的对话框中输入您的名字，，输入完个人姓名后。

请在“Company”对话框中输入您公司的名称，输入完公司名称后。

请在“Access Code”对话框中输入软件注册码，软件注册码为16位英文字母，软件注册码可以向PROTEL公司购买。
