炮眼布置
爆破示意图
1.中深孔爆破采用普通装药方式；
2.浅孔爆破孔采用双层不耦合装药；
炮眼布置示意图：
a= 2 m b= 2 m（a—孔距，b—排距）
孔深、孔距示意图：
L= m X = m H = m Q= KgX=m
（H—孔深L—堵塞长度X—平均装药量Q—总装药量）
爆破网络及起爆方式：
起爆顺序：（）——（）——（）——（）——（）——（）——（）
爆破部位
装药结构
1.中深孔爆破采用普通装药方式；
2.浅孔爆破孔采用双层不耦合装药；
起爆时间
炮眼布置示Leabharlann 图：a= m b= m（a—孔距，b—排距）主爆孔=个预裂孔=个
孔距示意图：
H = m L= m h= m Q= Kg
（H—孔深L—堵塞长度h—装药长度Q—总装药量）
爆破示意图
爆破示意图
爆破部位
导流洞进出口
大单响:≤300Kg
主爆孔、辅助孔布置示意图：
炮眼的布置和装药结构讲义
*
6
（一）炮眼种类
1.掏槽眼 2.辅助眼 3.周边眼
*
7
（二）炮眼布置的原则
1. 总原则是“抓两头，带中间”。
2.具体布置原则: (1)掏槽眼通常布置在断面的中央偏下。 (2)周边眼一般布置在巷道断面轮廓线上。 (3)辅助眼均匀地布置在掏槽眼和周边眼 之间。
*
12
⑶ 角柱式掏槽 三角柱掏槽
菱形掏槽
五星掏槽
*
13
3．混合式掏槽
为了加强直眼掏槽的抛渣力和提高炮眼利用率， 形成了以直眼掏槽为主并吸取斜眼掏槽优点的混合式 掏槽。
*
14
二、炮眼装药结构
（一）掏槽眼与辅助眼的装药结构 （二）周边眼装药结构
重点
难点
*
15
(一）掏槽眼与辅助眼的装药结构 难点
1.正向连续装药
*
2019/10/25
煤矿生产技术与顶板事故预防
33
主要内容
一、 炮眼布置
（一）炮眼的种类
（二）炮眼布置的原则 重点
（三）掏槽眼的掏槽方式 难点
二、 炮眼装药的装药结构
（二）周边眼的装药结构
*
4
回顾上节课
爆破作业必须编制
爆破作业说明书
导入新课程
*
5
一、炮 眼 布 置
2.反向连续装药
*
16
（二）周边眼装药结构 难点
1.单段空气柱式装药
2.空气间隔分段装药 3.不耦合装药
本课小结
本课主讲 炮眼布置与装药结构 重点： 炮眼布置的原则及装药结构 难点： 掏槽方式及装药结构
*
18
下节提示
炮眼布置图
爆破参数图表（煤巷）
序
号
炮眼
编号
炮眼
名称
眼
数
眼深
炮眼角度
装药量
封孔
起
爆
顺
序
装
药
方
式
连
线
方
式
米/眼
水平面
(度)
垂直面
(度)
卷/眼
合计
米/眼
1
1--4
掏槽眼
4
1.4
75
90
3
12
0.7
1
正
向
装
药
串
联
起
爆
2
5--10
底眼
6
1.2
90
75
3
18
0.7
2
3
11-16
辅助眼61.290来自90212
0.6
2
4
17-24
帮眼
8
1.2
90
90
2
16
0.6
2
5
25-30
顶眼
6
1.2
90
90
2
12
0.6
2
6
合计
30
70
炮眼布置图（岩巷）
爆破参数图表（岩巷）
起
爆
序
号
炮眼
编号
炮眼
名称
眼
数
眼深
炮眼角度
装药量
封孔
装
药
方
式
掏槽方式
连
线
方
式
米/眼
水平面
(度)
垂直面
(度)
卷/眼
炮眼布置及顺序
.
1.炮眼布置及顺序:先掏槽眼，其次辅助眼，最后周边眼，以保证爆破效果。
2.爆破器材：①矿用炸药（铵梯类炸药；乳化炸药，水胶炸药）②起爆器材（八号电雷管）
3.爆破参数：炮眼直径、炮眼深度、炮眼数目、单位炸药消耗量。
4.爆破说明书是井巷施工组织中的一个重要组成部分，是指导、检查和总结爆破工作的技术文件。
内容：①爆破工程的原始资料②选用的钻眼爆破器材③爆破参数的选择与计算④爆破网路的计算与设计⑤爆破作业安全措施
5.爆破作业图表是在爆破说明书基础上编织出来的，包括:炮眼布置图、爆破原始条件、炮眼布置参数、装药参数表、预期爆破效果、经济指标
6.中线指示巷道掘进方向、腰线控制巷道的坡度
7.通风方式:压入式、抽出式、混合式
8.综合防尘：湿式钻眼、喷雾洒水、加强通风排尘、加强个人防护、清扫落尘
9.提高装岩工作效率：①研制和选用高效能的装载机②研究和推广装岩、运输机械化作业线，不断提高装载机工时利用率，缩短掘进循环中的装岩时间③做好爆破工作④发展一机多用设备⑤加强装岩与排矸调车的组织管理工作
10.钻爆法为主的岩巷机械化作业线①气腿式凿岩机配耙斗或铲斗式装载机作业线②全液压钻车配侧卸装载机作业线
11.斜井快速施工机械化作业线：多台风动凿岩机凿岩、中深孔光面爆破、大耙斗机装岩、大箕斗机运输、大提升机提升、大矸石仓排矸、布孔仪布孔、激光仪指向测量、潜水泵排水、局部通风机通风的机械化作业线实现了快速装岩、提升和自动翻矸，长距离管道运输，锚喷支护，成井速度明显加快
'.。
巷道掘进之1-工作面炮眼布置
02 炮眼类型与选择
炮眼的种类
掏槽眼
周边眼
用于破碎岩石，为全断面掘进创造条 件。
控制巷道轮廓，确保巷道成形规整。
辅助眼
在掏槽眼和周边眼之间布置，扩大掏 槽口的范围。
炮眼的选择依据
1 2
岩石硬度
根据岩石硬度选择合适的炮眼类型和爆破方式。
巷道断面尺寸
根据巷道断面尺寸确定炮眼的间距和深度。
3
爆破要求Βιβλιοθήκη 效率。经济效益注意事项炸药消耗量
合理布置炮眼可以减少炸药消耗量，降低成本。
施工时间
合理布置炮眼可以缩短施工时间，提高效率，降低人工成本。
岩石破碎效果
良好的炮眼布置可以使岩石破碎均匀，减少二次破碎工作量，提 高经济效益。
THANKS FOR WATCHING
感谢您的观看
安全原则
炮眼布置应充分考虑安全因素， 包括炮眼间距、角度等参数的合 理设置，以防止爆破过程中出现
安全事故。
经济原则
炮眼布置应考虑经济效益，通过合 理选择炮眼深度、角度等参数，以 达到节约成本、提高经济效益的目 的。
技术原则
炮眼布置应根据掘进设备、地质条 件和技术要求进行，确保爆破后形 成的巷道断面符合设计要求。
根据爆破要求选择炮眼的直径和装药量。
炮眼的深度与直径
炮眼的深度
根据巷道掘进长度和岩石硬度确 定炮眼的深度，确保岩石充分破 碎。
炮眼的直径
根据装药量和岩石硬度选择炮眼 的直径，以提高爆破效果和效率 。
03 炮眼布置的方法
水平层状岩层炮眼布置
01
02
03
04
水平层状岩层炮眼布置主要适 用于岩层水平或倾角较小的情
炮眼方向
煤矿炮眼布置简易方法
炮眼布置简易说明
在此简单的介绍下煤矿炮眼布置方法及原则。
1、掏槽眼
掏槽眼的作用主要是将工作面的某一部分岩石抛出，为其他炮眼创造附加自由面。
煤矿主要使用的是垂直楔形掏槽眼，根据岩石、煤的硬度决定，一般是4至8个，双数，布置在工作面中部偏下的位置上。
槽口宽度1.0--1.4m，掏槽眼的排距约为0.3-0.5m。
各对掏槽眼应处于同一水平面上，两眼底的距离200mm，每眼的装药系数为0.6-0.7以上。
2、辅助眼
辅助眼应成圈均匀的布置在掏槽眼和周边眼之间，间距500-700mm，装药系数0.4-0.6之间。
3、周边眼
光爆周边眼的间距与其最小抵抗线存在一定的关系
K=E/W
K-----炮眼密集系数，一般取0.6-1.0
E-----周边眼距，一般0.4-0.6m
W-----最小抵抗线系数，煤一般不得小于500mm，岩石不得小于300mm。
为了保证爆破效果周边眼的距离可适当减小。
总体可将炮眼布置总结为以下原则：
①掏槽眼通常布置在断面中央偏下的位置上，并考虑辅助眼的布置较为均匀和减少崩坏支护及其他设施。
②周边眼一般布置在巷道面轮廓线上，顶眼和帮眼按光面爆破要求，各炮眼相互平行，底眼落在同一平面上。
③辅助眼均匀的布置在掏槽眼和周边眼之间，以掏槽眼形成的自由面布置。
煤矿安全规程炮眼规定(3篇)
第1篇一、引言煤矿安全生产是保障国家能源安全、人民生命财产安全的重要环节。
炮眼是煤矿井下爆破作业的基础，其质量和规范直接关系到爆破效果和安全生产。
根据《煤矿安全规程》的相关规定，本文将对炮眼的要求、深度、封泥长度、装药等方面进行详细阐述。
二、炮眼的基本要求1. 炮眼布置：炮眼布置应根据煤层条件、地质构造、工作面高度、爆破目的等因素综合考虑。
炮眼应均匀布置，保证爆破效果。
2. 炮眼深度：炮眼深度应根据煤层厚度、地质条件、爆破方式等因素确定。
一般炮眼深度为0.6米至2.5米。
对于特殊煤层，炮眼深度可适当调整。
3. 炮眼角度：炮眼角度应根据煤层倾角、爆破目的等因素确定。
一般炮眼角度为45°至90°。
4. 炮眼间距：炮眼间距应根据煤层厚度、爆破效果等因素确定。
一般炮眼间距为0.5米至1.5米。
5. 炮眼方向：炮眼方向应与煤层走向基本一致，保证爆破效果。
三、炮眼深度要求1. 浅眼爆破：炮眼深度小于0.6米时，不得装药、爆破。
在特殊条件下，如挖底、刷帮、挑顶确需浅眼爆破时，应严格控制爆破作业，确保安全。
2. 普通炮眼：炮眼深度一般在0.6米至2.5米之间，根据煤层条件和工作面高度确定。
3. 深眼爆破：炮眼深度超过2.5米时，应采用深眼爆破技术，提高爆破效率。
四、炮眼封泥长度要求1. 炮眼封泥长度：炮眼封泥长度应保证炸药充分燃烧，防止炸药飞散。
一般炮眼封泥长度为0.5米至1米。
2. 特殊情况下封泥长度：对于深眼爆破、斜眼爆破等情况，封泥长度应适当增加。
3. 封泥材料：封泥材料应选用不燃性、可塑性好的材料，如水泥、砂子、黏土等。
五、装药要求1. 炸药选择：炸药选择应根据煤层条件、爆破目的等因素确定。
一般选用工业炸药、乳化炸药等。
2. 装药方式：装药方式应根据炸药种类、炮眼深度、炮眼间距等因素确定。
一般采用手工装药、机械装药等方式。
3. 装药量：装药量应根据炮眼深度、炸药种类、煤层条件等因素确定。

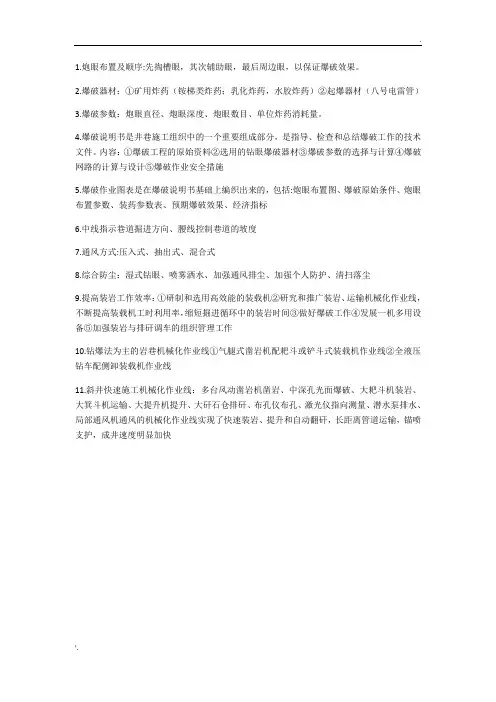

炮眼布置及顺序
1.炮眼布置及顺序:先掏槽眼，其次辅助眼，最后周边眼，以保证爆破效果。
2.爆破器材：①矿用炸药（铵梯类炸药；乳化炸药，水胶炸药）②起爆器材（八号电雷管）
3.爆破参数：炮眼直径、炮眼深度、炮眼数目、单位炸药消耗量。
4.爆破说明书是井巷施工组织中的一个重要组成部分，是指导、检查和总结爆破工作的技术文件。
内容：①爆破工程的原始资料②选用的钻眼爆破器材③爆破参数的选择与计算④爆破网路的计算与设计⑤爆破作业安全措施
5.爆破作业图表是在爆破说明书基础上编织出来的，包括:炮眼布置图、爆破原始条件、炮眼布置参数、装药参数表、预期爆破效果、经济指标
6.中线指示巷道掘进方向、腰线控制巷道的坡度
7.通风方式:压入式、抽出式、混合式
8.综合防尘：湿式钻眼、喷雾洒水、加强通风排尘、加强个人防护、清扫落尘
9.提高装岩工作效率：①研制和选用高效能的装载机②研究和推广装岩、运输机械化作业线，不断提高装载机工时利用率，缩短掘进循环中的装岩时间③做好爆破工作④发展一机多用设备⑤加强装岩与排矸调车的组织管理工作
10.钻爆法为主的岩巷机械化作业线①气腿式凿岩机配耙斗或铲斗式装载机作业线②全液压钻车配侧卸装载机作业线
11.斜井快速施工机械化作业线：多台风动凿岩机凿岩、中深孔光面爆破、大耙斗机装岩、大箕斗机运输、大提升机提升、大矸石仓排矸、布孔仪布孔、激光仪指向测量、潜水泵排水、局部通风机通风的机械化作业线实现了快速装岩、提升和自动翻矸，长距离管道运输，锚喷支护，成井速度明显加快。
炮眼布置原则
炮眼布置原则
炮眼布置原则是指在布置炮眼时，应根据作战需要、地形条件和敌情变化等因素，合理选取布置位置、炮眼数量和密度，力求达到最大的杀伤效果。
具体原则如下：
1.选取合适的位置：炮眼应布置在能够掌握敌情、控制火力和保障安全的位置上。
同时，要根据地形条件选择合适的掩蔽物和防护措施，防止被敌方火力摧毁。
2.确定炮眼数量和密度：炮眼数量和密度应根据目标类型、作战任务和敌情变化等因素确定。
一般情况下，对于集中调配的目标，应增加炮眼密度，提高打击效果；对于散布较广的目标，应适当增加炮眼数量，扩大打击范围。
3.采用分散布置原则：分散布置炮眼既可以提高打击效果，又可以降低被敌方打击的风险。
因此，炮眼应尽可能分散布置，避免集中布置。
4.保证炮眼通讯：炮眼应当保证相互通讯，以便于调整火力、协同作战和防范敌方干扰。
总之，炮眼的布置应当以充分发挥火力杀伤效果为出发点，根据作战需要、地形条件和敌情变化等因素，合理选取布置位置、炮眼数量和密度，采用分散布置原则并保证通讯联络，以提高作战效果和保障安全。
- 1 -。
井巷工程：炮眼布置
煤矿巷道 掘进工艺
钻眼爆破法
目前，我国多数煤 矿巷道掘进使用钻 眼爆破法。
掘进机法
掘进机法机械化程 度较高，我国煤矿 正在推广使用。
第七章 巷道掘进
第一节 钻眼爆破
一、炮眼布置
炮眼按 其用途 和位置 不同
掏槽眼 辅助眼（崩落眼） 周边眼
影响炮眼布置的主要因素： 煤岩性质、巷道断面的大小、炮眼深度和炸药
图7-1斜眼掏槽
(a)单向；(b)多向楔形
第七章 巷道掘进
2.直眼掏槽 直眼掏槽所有的掏槽眼适用条件：
适于中深孔或深孔爆破； 优点：炮眼垂直于工作面，其炮眼深度，一般不受巷 道断面大小的限制；爆破的岩石块度均匀，岩石抛离 不远，有利于使用凿岩台车。 缺点：是钻眼工作量较大、需要雷管段数较多、有瓦 斯的工作面不能用，眼孔质量要求较高。
第七章 巷道掘进
炮眼布 置方式 应遵循 的原则
首先选择掏槽方式和掏槽眼位置， 其次布置好周边眼，最后根据断 面大小布置辅助眼。
掏槽眼通常布置在断面的中央偏下， 尽量使辅助眼布置较为均匀，并防 止崩坏支护及其他设施。
辅助眼均匀地布置在掏槽眼和周边眼 之间，充分利用掏槽眼所创造的自由 面，最大限度地破落煤岩。
周边眼眼口中心都应布置在巷道断 面轮廓线上，眼底落在同一平面。
第七章 巷道掘进
(一) 掏槽眼布置 目前常用的掏槽方式有两种，即斜眼掏槽和直眼掏槽两种。
1.斜眼掏槽
斜眼掏槽适用条件：各类岩石， 其炮眼与工作面夹角为 55°~70°，岩石越坚硬夹角越 小斜。眼掏槽的共同缺点：炮眼方向 不易掌握，眼深受巷道宽度限制， 不便于多台风钻作业。
性能等
第七章 巷道掘进
➢在钻眼爆破过程中应该做到以下几点： (1) 爆破后所形成的巷道断面应符合设计要求和《井巷
炮眼的种类及其布置
的轮廓的上，而眼底应稍向轮廓线外偏斜，一般不超过100～ 150mm，这样可使下一循环打眼时凿岩机有足够的工作空间，同 时还要尽量减少超挖量。光爆周边眼的装岩量必须严格控制
底眼负责控制底板标高。底眼眼口应比巷道底 板高出150～200mm，以利钻眼和防止灌水，但 眼底应低于底板标高100～200mm，以免巷道底 板漂高。底眼眼距一般为500～700mm，装药系 数一般为0.5～0.7。为了给钻眼与装岩平行作业创
造条件，需采用抛碴爆破，且将底眼眼距缩小为 400mm左右，眼深加深200mm左右，每个底眼 增加1～2个药卷。
图1 斜眼掏槽
(a)单向；（b）楔形；（c） 图2 直眼掏槽 锥形
图3 混合掏槽
二 、辅助眼
辅助眼又称崩落眼，是大量崩落岩石和继续扩 大掏槽的炮眼。辅助眼要均匀布置在掏糟眼与周边 眼之间，其间距一般为500～700mm，炮眼方向 一般垂直于工作面，装药系数一般为0.45～0.60。 如采用光面爆破，则紧邻周边眼的辅助眼要为周边 眼创造一个理想的光面层，即光面层厚度要比较均 匀，且多于周边眼的最小抵抗线。
炮眼的种类及其布置巷道掘进的爆破工作是在只有一个自由面的狭小工作面上进行的因此要达到理想的爆破效果必须将各种不同作用的炮眼合理地布置在相应位置上使每个炮眼都能起到应有的爆破作用
炮眼的种类及其布置
巷道掘进的爆破工作是在只有一个自由面的
狭小工作面上进行的，因此，要达到理想的爆 破效果，必须将各种不同作用的炮眼合理地布 置在相应位置上，使每个炮眼都能起到应有的 爆破作用。
根据实践经验，巷道掘进采用光面爆破时，掏槽
炮眼的布置与装药结构
2020/8/221020/8/21
煤矿生产技术与顶板事故预防
33
主要内容
一、 炮眼布置
（一）炮眼的种类 （二）炮眼布置的原则 重点 （三）掏槽眼的掏槽方式 难点
二、 炮眼装药结构 重点 难点
（一）掏槽眼与辅助眼的装药结构 （二）周边眼的装药结构
2020/8/21
4
回顾上节课
爆破作业必须编制
爆破作业说明书
2020/8/21
导入新课程
5
一、炮 眼 布 置
（一）炮眼的种类 （二）布置的原则 （三）掏槽方式
2020/8/21
6
（一）炮眼种类
1.掏槽眼 2.辅助眼 3.周边眼
2020/8/21
2020/8/21
15
(一）掏槽眼与辅助眼的装药结构 难点
1.正向连续装药
2.反向连续装药
2020/8/21
16
（二）周边眼装药结构 难点
1.单段空气柱式装药
2.空气间隔分段装药 3.不耦合装药
本课小结
本课主讲 炮眼布置与装药结构 重点： 炮眼布置的原则及装药结构 难点： 掏槽方式及装药结构
2020/8/21
祝各位领导 在安再见全工作中
再铸辉煌！
2020/8/21
21
2. 直眼掏槽法 （1）直线掏槽 （2）螺旋掏槽 （3）角柱式掏槽
3. 混合式掏槽法
2020/8/21
9
1. 斜眼掏槽法
⑴ 单向 掏槽法
2020/8/21
10
1.斜眼掏槽法(续)
炮眼布置原则
炮眼布置原则
炮眼布置是一种常见的战术，用于在战场上制造破绽并引导敌人进入陷阱。
在实际操作中，需要考虑以下原则：
1. 确定炮眼位置：炮眼应该放置在敌方进攻路线上，或者在我方防线的薄弱环节。
同时，要考虑敌人的行动方式和战斗经验，选择合适的位置。
2. 确定炮眼类型：炮眼可以是虚假防线、虚假战术、逃跑欺敌或者是真实的防御工事。
不同的炮眼类型需要根据战局和敌情进行选择。
3. 配置炮眼：将炮眼布置在整个防线上，使其具有攻击性和防御性。
同时，要避免炮眼之间的冲突和干扰，保持整体的协调性。
4. 针对性作战：炮眼布置必须与整个作战计划相统一，因地制宜，弹性运用，针对不同敌情进行变通。
总之，炮眼布置是一种策略性的战术，在实际作战中需要根据敌情和战局进行合理的布置和使用。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目二炮眼布置
知识目标：
1.掌握炮眼的种类；
2.掌握炮眼的布置原则和方法；
3.熟悉光面爆破参数选择要求。
能力目标：
1.具备绘制炮眼布置图的能力；
2.具备确定隧道爆破参数的能力。
一、知识链接
1.概念
为了取得好的爆破效果，正确指导钻爆施工，爆破参数的选择至关重要，隧道的爆破参数包含炮眼的数目、深度、布置、装药量、起爆顺序等。
其中合理炮眼布置图是控制隧道开挖作业的重点。
2.检测项目
①绘制炮眼布置图。
②检测炮眼间距。
③测量炮眼的深度。
④测量炮眼的长度。
⑤测量周边眼外插斜率。
3.量测频率
每个爆破的掌子面均需测量。
二、使用仪器设备
图1-5钢尺图
1-6 角度仪
图1-7 深度尺
三、操作步骤
1.根据隧道爆破参数设计绘制炮眼布置图。
2.绘制的隧道开挖轮廓线（已有）。
3.在隧道工作面（掌子面）布置炮眼。
4.利用钢尺检查炮眼的间距。
5.用深度尺检查炮眼深度，并填入表格内。
6.用角度仪检查周边眼的外插角。
四、注意事项
1.进洞需要做好个人防护。
2.布置炮眼时注意工作面稳定。
3.高空作业做好安全防护。
五、数据记录及处理
炮眼检查记录表。
