艾默生CT 690V变频回馈共直流母线系统在建筑施工升降机上的应用

艾默生CT 690V变频回馈共直流母线系统在建筑施工升降机上的应用艾默生CT 690V变频回馈共直流母线系统在建筑施工升降机上的应用作者：深圳市森科瑞电气技术有限公司王志荣1 引言目前的建筑施工升降机，按照速度可以分为三种：（1）0~40m/min的低速梯；（2）0~63m/min的中速梯；（3）0~96m/min的高速梯。

随着建筑楼层的增加，超过400m的高层建筑，全部采用96m/min的高速梯，以提高施工效率。

超过400m的超高层建筑，如果采用常规的380v变频器控制方式，将存在如下问题：目前380v的变频器支持320~460v的电压范围。

而实际使用超过400米的供电电缆，满载运行时，电网电压将降低于290v，常规变频器无法正常工作。

为了尽量降低电缆的电压降，电缆直径就会增加。

建筑高度超过400m高时，较粗的电缆不但增加了成本，而且带来了电缆托架匹配、电缆因自重引起的强度、随风摆动幅度等的一系列的施工问题。

采用制动电阻来释放施工升降机下行时的能量，需要巨大的制动电阻。

长时间的制动（400m长距离，连续制动时间超过5分钟），存在极大能源浪费和一定的安全隐患。

690v带能量回馈共直流母线的变频系统，有如下优点：（1）艾默生ct的690v变频器电压适应范围为：450~760v，完全适应建筑工地的电压波动。

（2）艾默生ct的afe整流单元spmd可以实现单位或可控输入功率因数、纯正弦波输入电网电流。

这样，既可以取消笨重耗能的制动电阻，又可以回馈节能。

（3）艾默生ct的690v变频器共直流母线技术，可以保证电网波动时，直流母线电压恒定，从而可以很稳定地发挥变频器的优异性能，即使电机在电网电压波动时，同样输出一致的特性。

（4）三台电机分别由变频器驱动，可以完全保证每台电机的输出转矩一致，不仅可以完善地保护电机，而且保证减速机受力均衡，减少磨损。

（5）三台电机分别由变频器驱动，可以保证电机驱动系统互为备份，即使其中一台电机或变频器出现故障，系统仍然可以不停机运行，保证建筑施工的连续性。

CT-UNIDRIVE-SP简易中文说明书.pdf

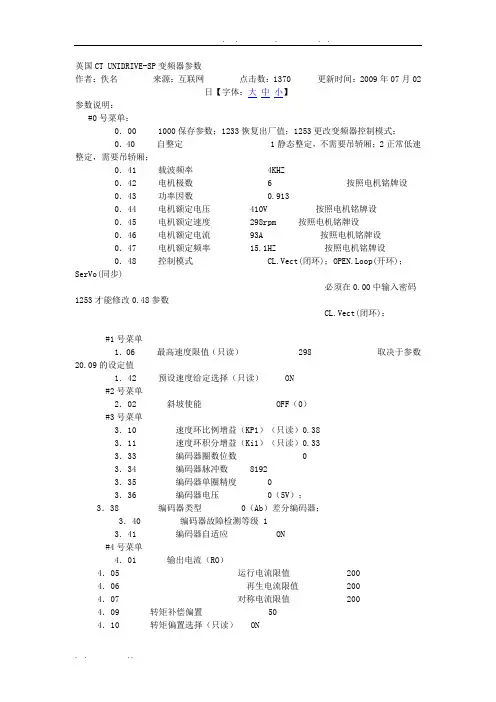

英国CT UNIDRIVE-SP变频器参数作者：佚名来源：互联网点击数：1370 更新时间：2009年07月02日【字体：大中小】参数说明：#0号菜单：0．00 1000保存参数；1233恢复出厂值；1253更改变频器控制模式；0．40 自整定1静态整定，不需要吊轿厢；2正常低速整定，需要吊轿厢；0．41 载波频率 4KHZ0．42 电机极数 6 按照电机铭牌设0．43 功率因数 0.9130．44 电机额定电压 410V 按照电机铭牌设0．45 电机额定速度 298rpm 按照电机铭牌设0．46 电机额定电流 93A 按照电机铭牌设0．47 电机额定频率 15.1HZ 按照电机铭牌设0．48 控制模式 CL.Vect(闭环)；OPEN.Loop(开环)；SerVo(同步)必须在0.00中输入密码1253才能修改0.48参数CL.Vect(闭环)；#1号菜单1．06 最高速度限值（只读） 298 取决于参数20.09的设定值1．42 预设速度给定选择（只读） ON#2号菜单2．02 斜坡使能 OFF（0）#3号菜单3．10 速度环比例增益（KP1）（只读）0.383．11 速度环积分增益（Ki1）（只读）0.333．33 编码器圈数位数 03．34 编码器脉冲数 81923．35 编码器单圈精度 03．36 编码器电压 0（5V）；3．38 编码器类型 0（Ab）差分编码器；3．40 编码器故障检测等级 13．41 编码器自适应 ON#4号菜单4．01 输出电流（RO）4．05 运行电流限值 2004．06 再生电流限值 2004．07 对称电流限值 2004．09 转矩补偿偏置 504．10 转矩偏置选择（只读） ON4．11 转矩方式选择 4（带力矩补偿的方式）4．12 电流给定滤波器1（只读） 2ms (降低电机噪音)4．13 电流环比例增益电机自整定时自动生成 4954．14 电流环积分增益电机自整定时自动生成 6014．15 894．19 1.14．24 用户使用最大电流调整系数 200#5号菜单5．06 电机额定频率 15.1HZ 按照电机铭牌设（等同于0.47）5．07 电机额定电流 93A 按照电机铭牌设（等同于0.46） 5．08 电机额定转速 298rpm 按照电机铭牌设 (等同于0.45)5．09 电机额定电压 410V 按照电机铭牌设（等同于0.44）5．10 电机功率因数 0.913 异步电机自整定得出5．11 电机极数 6 按照电机铭牌设（等同于0.42）5.13 动态V/F流量优化选择 OFF5．15 低频电压推进 25.17 电机定子阻抗 0.098 电机自整定得出5．18 载波频率 4KHZ5．24 瞬抗 3.446 电机自整定得出5．25 86.455.29 535.30 805.32 19.65 电机自整定得出#7号菜单7.07 T5/6 模拟量输入1偏置 -0.257.08 T5/6 模拟量输入1增益 17.09 T5/6 模拟量输入1反相 OFF7.10 T5/6 模拟量输入1目的地址（只读）18.037.15 T8 模拟量输入3模式 VOLT（6）7.16 T8 模拟量输入3增益 47.17 T8 模拟量输入3反相 ON（1）此数据有修改，取反7.18 T8 模拟量输入3目的地址 4.08 设置为转矩给定，调节启动#8号菜单8．10 31号端子取反选择 0（OFF不取反） 1（ON 取反）8．11 24号端子取反选择 ON(1) 取反,设置的是运行，运行时通8．12 25号端子取反选择 08．13 26号端子取反选择 08．14 27号端子取反选择 08．15 28号端子取反选择 08．16 29号端子取反选择 08．17 41，42号端子取反选择 1（ON）变频器故障输出信号由常闭变常开8．18 22号端子取反选择 1（ON）8．21 24号端子功能选择 10.02 变频器运行8．22 25号端子输入源 10.338．24 27号端子输入源 6.30 正转8．25 28号端子输入源 6.32 反转8．27 41，42号端子功能选择 10.01 变频器正常（故障输出）8．28 22号端子功能选择 0.00 24V电源输出8．29 变频器端子功能选择1（ON）（0：0V输入有效；1：24V输入有效）8．31 24号端子输入（出）选择 1 （ON）（0：输入； 1：输出）8．32 25号端子输入（出）选择 0 （0：输入； 1：输出）8．33 26号端子输入（出）选择 0 （0：输入； 1：输出）#16号菜单无效#18号菜单18．01 软件版本号 10618．11 20 设定滤波时间18．12 2800 静止时的速度环比例增益18．13 500 运行时的速度环比例增益18．14 2560 减速时的速度环比例增益18．15 3300 静止时的速度环积分增益18．16 100 运行时的速度环积分增益18．17 350 减速时的速度环积分增益18．18 0 静止时的速度环微分增益18．19 0 运行时的速度环微分增益18．20 0 减速时的速度环微分增益18．21 2500 静止时的速度环比例增益保持时间18．22 100 从静止速度环比例增益至运行比例增益切换时间18．23 300 从运行速度环比例增益至减速比例增益切换时间18．24 2500 静止时的速度环积分增益保持时间18．25 80 从静止速度环积分增益至运行积分增益切换时间18．26 10 从运行速度环积分增益至减速积分增益切换时间18．27 0 静止时的速度环微分增益保持时间18．28 0 从静止速度环微分增益至运行微分增益切换时间18．29 0 从运行速度环微分增益至减速微分增益切换时间18．30 20 负载补偿滤波时间18．31 ON 速度指令输入PID使能18．41 ON 速度环减速比例增益动作使能 18．42 ON 速度环减速积分增益动作使能18．43 OFF 速度环减速微分增益动作使能18．44 OFF 运行方向反相18．45 OFF 速度曲线加速率计算使能18．46 ON 速度指令滤波使能18．47 OFF 双极性速度给定使能。

艾默生CT-Unidrive M400中文彩页

• 智能控制的三速冷却风扇可根据电机负载和环境条件调节。这可省电、延长风扇寿命并减少噪音。
• 电机运行时非常安静，PWM 载波频率高达 16 kHz。
电机控制模式包括：
控制模式
感应电机开环矢量或 V/F 控制
增强的感应电机开环转子磁通控制 (RFC-A)
功能
针对感应电机的开环电机控制，可提供良好的性能，配置简单。可在多电机系统中使用 V/F 模式。
• 尺寸兼容 • 板载编程 • 额定功率扩展至高达 110 kW (150 hp) • 支持 Commander SK 参数文件的导入和驱动器复制典型应用：实现对输送带、正排量泵、物料传输和切割以及木材加工等的速度控制，这些应用中需要快速设置和诊断。

5
由 CODESYS 驱动的 Machine Control Studio 编程软件
常规表面和导轨安装（仅 1 型和 2 型提供导轨安装）
容易操作的控制接线容易断开的内置 EMC 滤波器*
容易操作的电源接线*
稳固的电缆管理系统为控制电缆和电源电缆屏蔽提供接地点
典型系统集成 (SI) 选件模块 * 在某些型号驱动器上，功能和位置有所变化
适用于可选通讯和扩展 I/O 的系统集成 (SI) 模块插槽
通过一种先进的矢量算法实现高性能速度和转矩控制，利用电流反馈大幅提高所有型号感应电机的性能，无需反馈设备。

7
❯ ❯
❯ ❯
Unidrive M400 的选件选择与端子布局
控制模式
1. 感应电机开环矢量或 V/F 控制 2. 感应电机开环转子磁通控制 (RFC-A)
可轻松访问机器控制功能
我们的软件工具、键盘和存储设备可供轻松快捷地访问 Unidrive M 的机器控制功能，以便配置、监控和诊断。

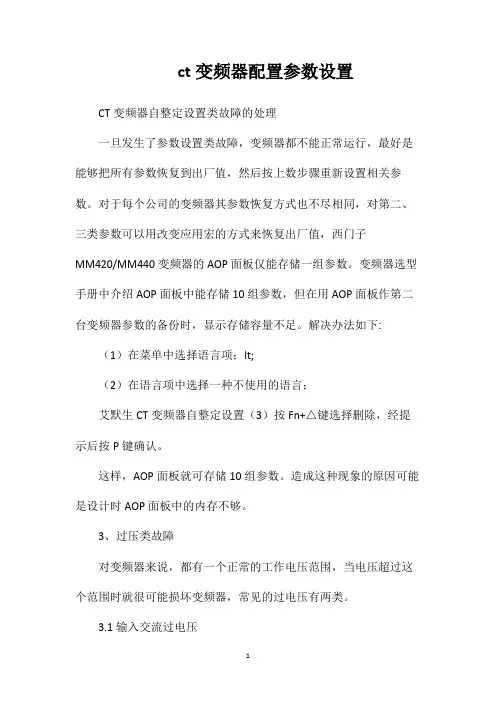

ct变频器配置参数设置
