导光管采光系统、采光天窗对比分析
导光管采光系统与传统采光天窗对比
导光管与传统采光天窗可比性一、导光管采光系统优缺点对比优点：①导光管采光系统是在无需用电的情况下解决室内的照明，节省全天8-10个小时的白天照明用电量。
②使用寿命25年，那么作为一个前期一次性投入的节能产品，超长的寿命在它在回收期上得到充分的保证。
③导光管采光技术引用到室内的光线，属于自然光，全光谱。
且经过漫射器的散射，光线分布均匀，无眩光，无频闪，光线柔和而不刺眼。
④隔热、防水，全封闭式。
隔离室外热量，隔热系数K值为1.5，东方光以在导光管行业十年之久，防水问题完全无需担心。
导光管属于全封闭式，安全系数相对较高。
⑤导光管的室内照度与室外的照明相对应，折射率为98%，最低折射率为89%（根据管道长度），室内的照度与室外亮度大致相同。
一套标准的导光管采光系统（DS530）在底下车库的照亮面积为70-80㎡/一套。
⑥不阻碍地面交通的平板导光管，承载地面上高达40吨的重物，可以很好的利用节省地面空间。
缺点：①管道最大长度为18米，由于导光管管道长度会导致导光管内收集室外光的折射率衰减从而使室内的照明亮度相对减少，所以导光管试用范围大多仅限于单层建筑、顶层建筑，工业厂房，底下车库等等。
②导光管造价相对普通灯泡、LED灯等要高，大多数人无法接受导光管前期的价格，但是作为一个节能产品，我们不能单单看导光管的价格，导光管规范回收期为2-3年，而导光管的时候寿命为25年，后期且无需维护。
③作为一个前期工程需要开孔的作物，防水问题是导光管行业的一大困扰，国内东方风光防水处理做的较好，贴别正对平板式导光管的试用更加有难度。
二、采光天窗优点：①这种天窗是在屋面直接开洞，铺上透光材料（如钢化玻璃、夹丝平板玻璃玻、璃钢塑料等）。
由于不需安装天窗架，降低了建筑高度，简化结构，施工方便。
它的造价仅为矩形天窗的21%～31%。
平天窗不但采光效率搞，而且布置时没有天窗架的限制，可以根据需要，灵活地布置，因而更易获得均匀照度。
优点是开启面积大，通风好，密封性好，隔音、保温、抗渗性能优良。
采光新技术——LMY
2、光导纤维
• 光纤束的传光原理主要是光 的全反射原理，光线进入光 纤后经过不断的全反射传输 到另一端。在室内的输出端 装有散光器，可根据不同的 需要使光按照一定规律分布。 对于一幢建筑物来说，光纤 可采取集中布线的方式进行 采光。
• 因为光纤截面尺寸小， 所能输送的光通量比导 光管小得多，但它最大 的优点是在一定的范围 内可以灵活地弯折，而 且传光效率比较高，因 此同样具有良好的应用 前景。
1、光导管
• 导光管的构想据说最初源于人 们对自来水的联想，既然水可 以通过水管输送到任何需要的 地方，打开水龙头水就可以流 出，那么光是否也可以做到这 一点。最初的导光管主要传输 人工光，80年代以后开始扩展 到天然采光。
结构组成
• 用于采光的导光管主要由 三部分组成：用于收集日 光的集光器；用于传输光 的管体部分；以及用于控 制光线在室内分布的出光 部分。垂直方向的导光管 可穿过结构复杂的屋面及 楼板，把天然光引入每一 层直至地下层。
光纤的节能性和替代性
• 节能性 北京市市政管委有关负责人介绍，今年新增加和改建的夜景照明设施 突出的特点是节能及广泛使用环保产品。像永定门城楼楼顶瓦面采用 了光导纤维技术，在城楼顶部用光导纤维替代光源和电线，安全度高， 光源安在楼檐下，换光源非常简单，避免了必须定期上城楼顶部进行 维修的情况，且光纤寿命可达20年以上。 • 替代性 如水下照明（特别是深水）一直采用的是常规照明手段，而传统灯具 即使采用较好的密封结构，但是由于光源自身热量所产生的热泵效应 也使它的使用寿命大大减少，而灯泡、电气元件等自身的低寿命更使 得再这一领域中光纤的使用有着极其广泛的前景。光纤自身的使用寿 命长，又有防水特性，而配套的光源可以放置在任何位置，所以也更 适合水下应用 。
(完整版)光导照明系统介绍
防雨板
防雨套圈
漫射器
有圆形和方形可选择； 具有高透光性、高扩散性； 显色性好，光线柔和，无眩光； 具有很好的隔热、隔音功能。
梦幻系列
绚丽系列
超炫系列
配件
固定环
特点2
● 健康安全
有句谚语“阳光不到的地方是医生常到的地方”，万物生长靠太阳, 导光管采光系统将阳光引入到室内，避免了人们长期在电光源下生活 和工作，可减少许多疾病的产生。
另外，也减少了白天因停电引起的安全隐患和用电引起的火灾隐患。
特点3
● 提高工作效率
导光管采光系统直接采集室外自然光、太阳光，能过滤90%以 上的有害紫外线，导入室内的光线达到全光谱、无频显、无眩光， 使工作环境更加舒适，减少疲劳和长期处在灯光引起的各种疾病， 从而提高工作效率。
输出照度公式
近似的计算公式
P出
P0 T S R n P0 S'T R'R T ' ' S
n
H
D cos tg
工作面照度计算
产 品 安 装
光导照明和绿色建筑及LEED®认证
光导照明系统可提高 各种绿色建筑评价和LEED认证的得分 成功案例：深圳建科大厦
联合利华 联亚制衣（合肥） 奥林匹克森林公园 秦皇岛在水一方 百事可乐 南昌格特拉克 崇明生态大楼 昆明卷烟厂 可口可乐 ……
混凝土建筑安装及防水大样
彩钢房面建筑安装及防水大样
系统性能 3— 安全、防盗
系统采光罩利用与特警盾牌较为相拟的PC复合材料，硬度 高，抗冲击性强，并用防盗螺丝固定在防雨板上。防止他 人任意拆卸。多用于公共地面建筑。

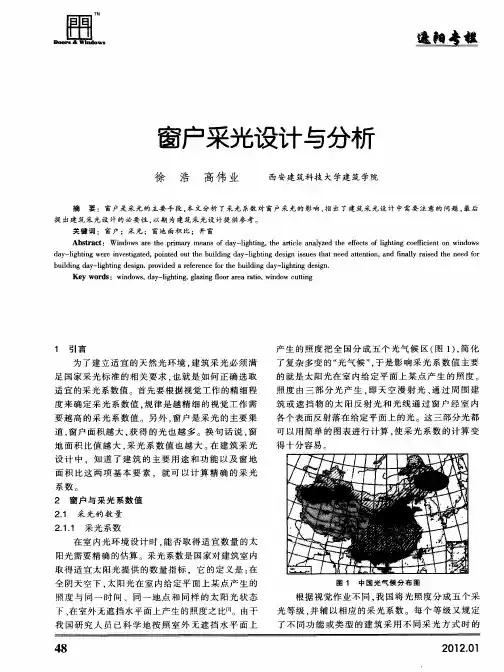

窗户采光设计与分析
Ａｂ ｔ ａ ｔ Ｗ ｉｄ ｗｓ ａｅ ｔ ｅ ｐ ｉ ｒ ａ ｓ ｏ ａ — ｉｈ ｉ ｇ ｔ ｅ ａｔｃｅ ａ ａ ｙ ｅ ｈ ｆ ｃｓ ｏ ｉｈ ｉ ｇ ｃ ｅｆ ｉ ｎ ｎ ｗｉ ｄ ｗｓ ｓｒ ｃ ： ｎ ｏ ｒ ｈ ｒ ｍａ ｙ ｍｅ ｎ ｆ ｄ ｙ ｌ ｔ ， ｈ ｒ ｌ ｎ ｌ ｚ ｄ ｔ ｅ ｅｆ ｔ ｆｌ ｔ ｏ ｆ ｃ ｅ ｔｏ ｎ ｏ ｇ ｎ ｉ ｅ ｇ ｎ ｉ ｄ ｙ ｌ ｈ ｉ ｇ ｗｅ ｅ ｉ ｖ ｓｉａ ｅ ，ｐ ｉ ｔｄ ｏ ｔ ｈ ｕ ｌｉ ｇ ｄ ｙ ｌ ｈ ｉ ｇ ｄ ｓｇ ｓｕ ｓｔ ａ ｅ ｄ ａ ｔｎ ｉｎ ａ ｄ ｆ ａｌ ａ ｓ ｄ ｔ ｅ ｎ ｅ ｏ ａ — ｉ ｔ ｒ ｎ ｅ ｔ ｔ ｄ ｏｎ ｅ ｕ ｅ ｂ ｉ ｎ ａ － ｉ ｔ ｅ ｉｎ ｉｓ ｅ ｈ ｔｎ ｅ ｔ ｔ ， ｎ ｎ ｌ ｒ ｉｅ ｈ ｅ ｄ ｆ ｒ ｇ ｎ ｇ ｔ ｄ ｇ ｎ ｅ ｏ ｉ ｙ ｂ ｉ ｉ ｇ ｄ ｙ ｌ ｈ ｉ ｇ ｄ ｓｇ ． ｒ ｖｄ ｄ ａ ｒ ｆｒ ｎ ｅ ｆｒｔ ｅ ｂ ｉ ｉ ｇ ｄ ｙ １ ｈ ｉ ｇ ｄ ｓｇ ． ｕ ｌ ｎ ａ － ｉ ｔ ｅ ｉ ｎ ｐ ｏ ｉ ｅ ｅｅ ｅ ｃ ｕ ｌ ｎ ａ ． ｉ ｔ ｅ ｉ ｎ ｄ ｇ ｎ ｏ ｈ ｄ ｇ ｎ Ｋｅ ｒ ｓ ｙ ｗｏ ｄ ：ｗｉ ｄ ｗｓ ｄ ｙ ｌ ｈ ｉ ｇ ｇａ ｉ ｇ ｆ ｏ ｒ ａ ｒ ｔ ， ｎ ｏ ｃ ｔ ｎ ｎ ｏ ， ａ — ｉ ｔ ， ｌｚｎ ｏ ｒａ ｅ ａ ｉ ｗｉ ｄ ｗ ｕｔ ｇ ｇ ｎ ｌ ｏ ｉ
直 射 光 和耀 眼 的光 斑 。 当然 ， 好 的办 法 是 在城 市 最 规 划 的要求 下 ， 合理选 址 ， 严格 遵 守采光 标 准要求 。

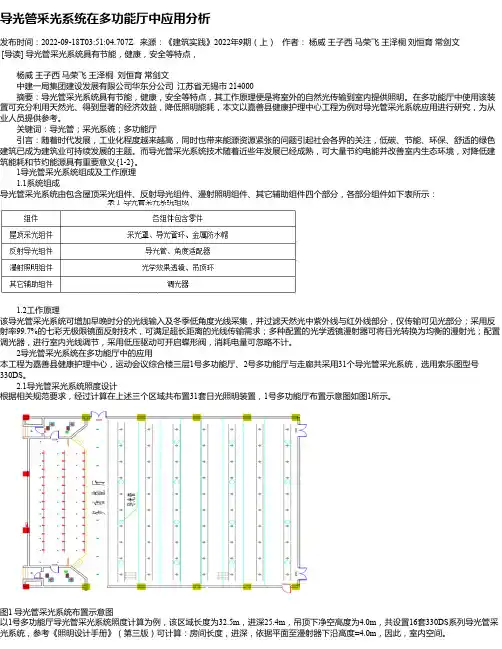

导光管采光系统在多功能厅中应用分析
导光管采光系统在多功能厅中应用分析发布时间：2022-09-18T03:51:04.707Z 来源：《建筑实践》2022年9期（上）作者：杨威王子西马荣飞王泽桐刘恒育常剑文[导读] 导光管采光系统具有节能，健康，安全等特点，杨威王子西马荣飞王泽桐刘恒育常剑文中建一局集团建设发展有限公司华东分公司江苏省无锡市 214000摘要：导光管采光系统具有节能，健康，安全等特点，其工作原理便是将室外的自然光传输到室内提供照明。
在多功能厅中使用该装置可充分利用天然光、得到显著的经济效益，降低照明能耗，本文以嘉善县健康护理中心工程为例对导光管采光系统应用进行研究，为从业人员提供参考。
关键词：导光管；采光系统；多功能厅引言：随着时代发展，工业化程度越来越高，同时也带来能源资源紧张的问题引起社会各界的关注，低碳、节能、环保、舒适的绿色建筑已成为建筑业可持续发展的主题。
而导光管采光系统技术随着近些年发展已经成熟，可大量节约电能并改善室内生态环境，对降低建筑能耗和节约能源具有重要意义{1-2}。
1导光管采光系统组成及工作原理1.1系统组成导光管采光系统由包含屋顶采光组件、反射导光组件、漫射照明组件、其它辅助组件四个部分，各部分组件如下表所示：1.2工作原理该导光管采光系统可增加早晚时分的光线输入及冬季低角度光线采集，并过滤天然光中紫外线与红外线部分，仅传输可见光部分；采用反射率99.7%的七彩无极限镜面反射技术，可满足超长距离的光线传输需求；多种配置的光学透镜漫射器可将日光转换为均衡的漫射光；配置调光器，进行室内光线调节，采用低压驱动可开启蝶形阀，消耗电量可忽略不计。
2导光管采光系统在多功能厅中的应用本工程为嘉善县健康护理中心，运动会议综合楼三层1号多功能厅、2号多功能厅与走廊共采用31个导光管采光系统，选用索乐图型号330DS。
2.1导光管采光系统照度设计根据相关规范要求，经过计算在上述三个区域共布置31套日光照明装置，1号多功能厅布置示意图如图1所示。
导光管采光系统
光导照明简介和图片解析光导管照明就是光导照明系统的另一种叫法。
它是对太阳光能的直接利用，通过这个系统把光亮传输到需要光照的地方，比如说地下车库、海洋馆、植物照明等场合。
光导照明的系统组成包括：采光罩、防雨装置、标准管、弯管、延长管、固定环、装饰环、漫射器等组成。
主要由采光罩、光导管、漫射器三大部分组成。
其工作原理是通过室外的采光装置捕获室外的日光，并将其导入系统内部，然后经过光导装置强化并高效传输后，由漫射器将自然光均匀导入室内需要光线的任何地方。
从黎明到黄昏，乃至是阴天或雨天，该照明系统导入室内的光线仍然十分充足。
简单地说就是直接利用自然光给各种类型建筑的室内提供日间照明的一种装置。
可广泛应用于新建、改建、扩建的项目上。
是目前位置先进的建筑照明方式，非常的节能环保。
原理将室外的自然光线透过采光罩导入系统内进行重新分配，再经特殊制作的光导管传输和强化后由系统底部的漫射装置把自然光均匀高效地照射到室内任何需要光线的地方，得到由自然光带来的特殊照明效果。
结构从采光的方式上分，光导管有主动式和被动式两种。
主动式是通过一个能够跟踪太阳的聚光器来采集太阳光，这种类型的光导管采集太阳光的效果很好，但是聚光器的造价相当昂贵，从而限制了其在建筑业中的推广应用。
目前用得最多的是被动式采光光导管，聚光罩和光导管本身连接在一起固定不动，聚光罩多由PC或有机玻璃注塑而成，表面有三角形全反射聚光棱。
这种类型的光导管主要由聚光罩、防雨板、可调光导管、延伸光导管、密封环、支撑环和散光板等组成导光管采光系统的工作原理导光管采光系统又叫光导照明、日光照明、自然光照明等。
系统主要分三个部分：一、采光区：利用透射和折射的原理通过室外的采光装置高效采集自然光，并将其导入系统内部，其透光率高达90%以上；二、传输区：导光管内壁反光率高达%，可以保证光线长距离高效传输。
三、漫射区：由漫射器将比较集中的自然光均匀地分散到室内需要光线的各个地方，其透光率同样高达90%以上。
地下室采光设计有哪些新颖方案
地下室采光设计有哪些新颖方案在现代建筑设计中，地下室的利用越来越广泛，不再仅仅作为储物空间，而是被赋予了更多的功能，如家庭影院、健身房、工作室等。
然而，地下室采光不足的问题一直是困扰人们的难题。
良好的采光设计不仅能够提升地下室的舒适度和使用体验，还能节约能源，减少人工照明的依赖。
那么，地下室采光设计有哪些新颖的方案呢？一、天窗采光天窗是地下室采光最常见也是最直接的方式之一。
通过在屋顶开设天窗，可以让自然光直接照射到地下室内。
天窗的形状和大小可以根据建筑结构和采光需求进行定制。
为了提高采光效果，可以选择使用透明或半透明的玻璃材料，如钢化玻璃、夹胶玻璃等。
同时，还可以安装遮阳设施，如电动遮阳帘或百叶窗，以根据不同的天气和时间调节光线强度。
在设计天窗时，要注意防水和密封处理，避免雨水渗漏。
此外，还可以考虑增加隔热层，减少夏季的热量传递，保持室内的温度稳定。
二、采光井采光采光井是在地下室周围或一侧开挖的垂直或倾斜的通道，将自然光引入地下室。
采光井可以结合庭院景观进行设计，增加地下室的美观度和自然氛围。
采光井的井口可以安装玻璃或格栅，以保证安全的同时不影响采光。
为了防止雨水进入采光井，可以在井口设置排水系统。
在采光井内部，可以种植一些绿色植物，不仅能够美化环境，还能起到一定的遮阳和调节空气湿度的作用。
三、导光管采光导光管采光系统是一种通过反射原理将自然光引入地下室的技术。
它由采光罩、导光管和漫射器组成。
采光罩安装在屋顶或室外，能够高效地收集自然光。
导光管将光线传输到地下室，其内壁采用高反射材料，确保光线的损失最小化。
漫射器则将光线均匀地分布在地下室内。
导光管采光系统具有安装方便、不占空间、节能高效等优点，适用于各种类型的地下室。
四、光纤采光光纤采光是一种较为先进的采光技术，它通过光纤将自然光从室外传输到地下室。
光纤具有柔软、纤细、耐腐蚀等特点，可以灵活地布置在建筑结构中。
在室外，光纤的一端连接采光器，收集自然光；在地下室，另一端连接发光器，将光线释放出来。
光导照明在建筑节能设计中的研究与应用
光导照明在建筑节能设计中的研究与应用摘要：光导照明在国外是普遍流行的一种新型照明装置，其由于采集太阳光的光导管绿色照明系统结构简单、安装方便、而且照明成本较低以及照明效果很好逐渐被国外广泛采用。
为了推广光导照明在国内的应用，本文结合案例对传统采光形式与光导照明形式进行对比分析，分析结果表明光导照明为人们带来了众多的利益，不仅提供健康的光源，而且可以可持续再生能源及节能，值得在建筑中推广与应用。
关键词：建筑节能光导照明光导管自然光采光引言设想一个充满户外大自然光线的室内环境，每个屋子都充满了自然阳光。
在密闭的室内，日光通过光导照明系统照明室内，让您回归到自然中。
无论是以审美角度还是以健康角度进行比较，泛光灯的照明与户外的自然光完全一致。
这种自然照明为人们带来了众多的利益，不仅提供健康的光源，而且可以可持续再生能源及节能。
这种光导照明值得在建筑节能设计中得到推广与应用，本文将结合案例对光导照明与传统采光进行对比分析，分析光导照明对比传统照明的优越性。
1.光导照明优越性研究光导照明作为现代的建筑采光形式，其工作原理是通过采光装置聚集室外的自然光线并将其导入系统内部，再经过导光装置强化和高效传输后，由系统底部的漫射装置把自然光均匀地导入到室内任何需要光线的地方。
由于其直接采集室外光线输送到室内用于照明，因此这种照明方式能节约能源、经济效果显著、光效好、光线健康、提高工作效率。
1.1照明工作原理目前采集太阳光的方式主要有利用镜面反射搜集阳光、利用天窗等，但被最为广泛运用的成熟产品是本“向日葵”系统，它gps定位、凸镜组聚焦提升阳光照度、光纤导入、阳光自动跟踪系统。
本产品将阳光压缩1.5万倍，通过光纤导入将阳光传输转弯，随心所欲到达任何位置。
地下室、北面房都可以有阳光，使房产大幅升值，产品安装方便，新、老房屋都方便使用。
与利用天窗、镜子等进行集光的采光系统不同，其中“向日葵”光导照明更是不受房间的位置、窗户的方位、太阳的高度等条件的限制，一整日都能够进行稳定的采光。
导光管采光技术应用分析——以百事可乐郑州饮料有限公司一期项目为例
根 据 室 内照度 ，控制 系统 光通 量 控 制 室 内照度 。
２３ 内照 度分析 ．室
根 据ＧＢ／ ００ ３ ２ Ｏ 《 筑 采光 设 计 标 准》 可 知 ，郑 州 Ｔ５ ３— Ｏ １ 建 地 区属 于 光 气候 分 区 第 … 区 ，其 地 区 全年 平 均 照度 ２ Ｌ Ｅｑ ６ ４ｋ ｘ ２ ｋ ｘ 以全 年 平均 照 度２ ｌ进 行 照度 计 算 ．生 产车 间平 均照 度 值 Ｌ。 ５ ｋｘ
《 内灯 具 光分 布 分 类 和 照 明设 计 参 室
ＣＥ ＣＳ５ ：４ ６９ 数 标 准》 ：
・ ・
使用 导 光管 照 明系统 可 节省 电 力照 明 电费 用为 （ 电费按 照 商
业 用 电１ ｋ 计算 ） ： 元／ ｗｈ
民 用建 筑设 计 通则 》
１ ２． ｋ ｈ×３ ５ ４ ８ ｗ・ ６ 天 Ｘ １ ／ ｗｈ ２ ２．０ 。 元 ｋ ＝５ １ ２ ０元
１ ９ ｗ． ０ ＝ ３ ８ ｗ． １ ｋ ｈ Ｘ ２ ％ ２ ．ｋ ｈ
一
・
・
・
《 屋面 防 水施 工 技术 规 程》
天 日间照 明 总耗 电量 约 为 ：
１ ９ｋ ｈ ＋ ２３． ｗ． ＝ １ １ ｗ． ８ｋ ｈ ４２． ｗ ． ８ｋ ｈ
・
ＧＢ ５ １ ０ ０ ８
城市 居 住 区规 划设 计规 范 》 ；
《 建筑 物 防雷 设计 规 范》 ；
综 合１、２、３ 一 天 日间 照 明电量 为 ：
ｆ ０ ｍ ×０ ０ １ ｗ／ ５０ １ ｋ ｍ ＋８ ０ ０ ｍ ×０ ０ ８ ｗ／ ． ０ ｋ ｍ ） ｘ １ ｈ １ ｋ ｈ ０ ＝ｌ ９ ｗ，
・
荧光 灯镇流器 耗 电量约 占照 明用 电的２ ％一０ ．以２ ％计算 ０ ３％ ０
光导照明系统在建筑工程中的应用 栾绍贺
光导照明系统在建筑工程中的应用栾绍贺摘要：光导照明系统又叫日光照明、自然光照明、管道天窗照明、阳光导入照明和无电照明等。
它是通过室外的采光装置聚集自然光线，并将其导入系统内部，然后经由光导装置强化并高效传输后，由室内的漫射装置将自然光均匀导入任何需要光线的地方，从黎明到黄昏，甚至是阴雨天，该照明系统导入室内的光线仍然十分充足。
光导照明系统与传统的照明系统相比，存在着独特的优点，有着良好的发展前景和广阔的应用领域，是真正节能、环保、绿色的照明方式。
1、引言当今社会节能和保护环境已成为世界各地普遍关注的问题，并直接关系到社会的持续发展。
如今全球能源日益紧张，如何减少不必要的能源浪费是国家研究的一个重要课题。
目前国家大部分都在使用人工照明，照明用电的迅速增加，不但要增加大量的电力投资，牵制国民经济的发展，而且还会产生大量污染。
为了珍惜利用地球有限的能源资源，保护环境，因此自然采光定为绿色照明的重要一项。
人们通过研发光导照明系统，可以使太阳光所产生的自然照明为室内用户带来众多的利益，采集太阳光的光导管照明系统能够把白天的太阳光有效地传递到室内阴暗的房间或者不适宜采用电光源的易燃易爆房间或建筑，更有效地减少了电能的消耗，保证了绿色节能的标准。
本工程将把此系统利用在地下车库，下面将依据本工程所使用的光导照明系统做如下综述。
2、本工程光导照明系统的原理与结构2.1系统的工作原理光导照明系统是通过室外的采光装置聚集自然光线，并将其导入系统内部，然后经由光导装置强化并高效传输后，由室内的漫射装置将自然光均匀导入任何需要光线的地方，从黎明到黄昏，甚至是阴雨天，该照明系统导入室内的光线仍然十分充足。
主要应用于单层建筑，多层建筑的顶层或者是地下室，建筑的阴面等等。
其中包括大型的体育场馆和公共建筑、厂房、车间、别墅、地下车库、隧道、油站、易燃易爆场所以及无电力供应场所。
2.2光导照明系统的结构组成本工程光导照明系统主要由四部分组成：采光罩、光导管、漫射器和防雨装置。
光导照明系统与采光天窗对比分析
阴雨天的影响
从黎明到黄昏，甚至是雨天或阴天， 阴雨天，黎明黄昏，光线不足，照度明显 光导照明系统的光线仍然十分充足。 不够 雨天的平均照度也能满足室内照明 要求。
项目
光导照明系统
普通的采光天窗或采光带
隔音性能
光导系统是一个密闭中空的系统， 要达到同样的隔音效果隔音效果。 离必须达到50米 ，而安装光 导照明的建筑只要10米。 可遥控控制光亮度；可与电力照 明系统配合，当照度不够，可自 动打开指定灯具补光 无法控制光亮度、不可自动 化、要人员手动开关
采 光 天 窗
采光天窗 采光罩采用有机玻璃（PMMA）、聚碳酸酯（PC）材料热加工成型， 物理性能： 透光率≥80%（双层） 抗风压强度： 正压 第一级 《GB-7108》 负压 第一级 空气渗透性：第一级《GB-7106》 雨水渗漏性：第一级《GB-7107》 传热系数：K。=2.72W/㎡· kal（双层） 抗冲击力、耐老化能力差。
• 采光带、采光天窗及采光罩
2.2、入射光线对比
• ※ 产生眩光。 • ※ 受光线入射角影响大。
随着光线入射角的变化,照 射面积大小及位置相应改 变，且易产生局部聚光现 象
光导照明
• ※ 光线柔和。 • ※ 不受光线入射角影响。且
照明面积大，不会产生局部 聚光现象。
2.3、采光照度对比
颜色与照度值（LUX）对照表：
1.3现代建筑采光---光 导照明系统 光导照明
（1） 解决大进深建筑和地下建筑采光问题。 （2） 打破建筑层数的限制； （3） 打破吊顶隔层的限制； （4） 可控制光线强弱，不受光线角度的影响； （5） 热损大幅度降低。
二、光导照明系统、 采光天窗对比
导光管采光系统采光计算
导光管采光系统采光计算导光管采光系统是一种利用导光管将自然光引入室内的技术应用。
它将采光管安装在屋顶或外墙上，并通过反射和折射原理将自然光传导到室内。
导光管采光系统由天窗、导光管和散光室组成，通过这些组件合理设计，可以实现室内光线的均匀分布和最大限度地利用自然光。
为了评估导光管采光系统的采光效果，需要进行光学计算。
光学计算的目的是确定导光管的透光效率和光线透射损耗，并根据这些数据评估采光系统的采光性能。
首先，需要确定导光管的透光效率。
透光效率是指导光管对入射光的吸收、反射和透射的能力。
由于导光管的材料和质量不同，透光效率也会有所差异。
透明度高的材料和表面光滑的导光管透光效率更高。
可以通过实验或计算模拟来确定导光管的透光效率。
其次，需要考虑光线透射损耗。
光线透射损耗是指在光线经过导光管时因为反射、散射和吸收而丢失的能量。
光线透射损耗与导光管的质量、长度、曲率和材料有关。
导光管越长，光线透射损耗越大。
可以通过计算模拟和实验来确定导光管的光线透射损耗。
最后，需要评估导光管采光系统的整体采光性能。
可以使用光度学软件或进行实验测量来模拟或测量室内的光照分布情况。
根据室内的光照分布和设计要求，可以评估导光管采光系统的采光性能是否满足要求。
除了光学计算，还需要考虑其他因素对导光管采光系统的影响。
例如，建筑物周围的遮挡物、气候条件和季节变化都会影响采光效果。
因此，在设计导光管采光系统时，需要综合考虑这些因素，并进行全面的分析和评估。
总结来说，导光管采光系统的采光计算是一项复杂的工程任务，需要综合考虑光学原理、导光管的特性和环境因素等多个因素，才能准确评估系统的采光性能。
通过科学的计算和实验验证，可以优化导光管采光系统的设计，最大限度地利用自然光，提高室内的光照质量和舒适度。
导光管采光系统原理
导光管采光系统原理导光管采光系统是一种利用导光管将自然光引入室内的照明系统。
它的使用可以提高室内照明效果，节省能源成本，同时还可以减少对环境的影响。
本文将介绍导光管采光系统的原理及其工作方式。
导光管采光系统由以下几个部分组成：天窗、导光管、反射镜和照明设备。
天窗是安装在屋顶的透明玻璃或塑料材料，用于捕捉自然光。
导光管是一种透明的管道，其内部涂有高反光率的材料，用于传输自然光。
反射镜是用于改变光线方向，使光线能够进入导光管的组件。
照明设备则用于补充自然光，以达到所需的照明效果。
导光管采光系统的工作原理是利用光线的反射和折射。
天窗捕捉到自然光，反射镜将光线反射到导光管的入口处。
导光管内部的高反射率涂层使光线得以在管道内传输，直至到达需要照明的区域。
在进入房间之前，导光管通常会通过几个弯曲来改变光线的方向，以适应建筑物内部的布局。
最终，照明设备将自然光和人工光结合起来，以满足所需的照明效果。
导光管采光系统有许多优点。
首先，它可以提供自然光，使室内照明更加舒适和自然。
其次，它可以节约能源成本，因为自然光可以替代人工光，减少能源的消耗。
此外，导光管采光系统对环境也有一定的好处，因为它减少了对电力的需求，从而减少了污染和能源的浪费。
然而，导光管采光系统也存在一些限制。
首先，它只能在白天使用，因为夜晚没有自然光。
其次，它只能在天气晴朗和光线充足的情况下发挥最佳效果。
此外，导光管的长度也有一定限制，因为太长的导光管会导致光线损失过多，影响照明效果。
导光管采光系统是一种高效的照明系统，其原理是利用光线的反射和折射。
它可以提高室内照明效果，节省能源成本，并对环境产生积极的影响。
虽然它存在一些限制，但随着技术的发展，导光管采光系统将会在未来得到更广泛的应用。
光导照明系统分析
光导照明系统分析摘要：自然光导照明系统是一种健康、节能、环保型照明产品，是一种新型的绿色照明方式。
它的工作原理是将室外的自然光线通过采光罩导入照明系统内进行重新分配，经特殊制作的光导管道传输，再由系统底部的漫射装置把自然光均匀高效地漫射到室内需要光线的地方，得到由自然光带来的舒适照明效果。
本文简要介绍了自然光导照明系统的系统组成，说明了自然光导照明系统的特点。
通过具体工程案例，将自然光导照明系统与传统电气照明系统进行了比较。
利用模拟软件，计算了传统电气照明系统及自然光导照明系统的照明效果，在得到相似的照明效果的前提下，对二者的经济性进行了比较分析，包括照明系统初投资、维护费用、使用费用等成本，从而确定了自然光导照明系统及传统电气照明系统的安装规模，保证了该工程主要功能区域的正常使用功能。
得出了在进行合理的设计后，比较容易达到节能、环保、经济的绿色目标，若合理地提高自然光导照明使用区域面积，经济及社会效益将更加显著的结论。
关键词：光导照明系统、频闪、全光谱、导光率、传输衰减能源是当前全球关注的焦点，我国目前的能源状况不容乐观，因此节约并合理分配使用能源已经成为我国实现可持续发展的重要手段。
自然光导照明系统为我们提供了一种绿色的照明方式，科学合理地在建筑中应用该系统可大大节约电气照明成本。
自然光导照明系统(也称导光管照明、自然光照明、无电照明、管道式天窗照明等)是一种健康、节能、环保型照明产品。
它的工作原理是将室外的自然光线通过采光罩导入照明系统内进行重新分配，经特殊制作的光导管道传输，再由系统底部的漫射装置把自然光均匀高效地漫射到室内需要光线的地方，得到由自然光带来的舒适照明效果。
该系统的主要部件包括：采光罩、防雨板、光导管及弯管、固定环、装饰环、漫射器、密封圈等。
1自然光导照明系统特点简述1.1有效节约能源自然光导照明系统在运行时本身不需要使用电能，如果在建筑内合理应用，可以在保证照明质量的同时，提供8小时以上的白天照明，从而可以减少白天室内照明能耗。
光导管照明系统概论
光导管照明系统概论一、系统概述光导管照明系统是一种利用光导原理，将自然光引入室内，实现室内照明的系统。
该系统通过光导管将室外自然光线引入室内，再通过反射、折射等光学原理，将光线均匀地分布在室内空间，为人们提供舒适、健康的光环境。
二、光导管照明原理光导管照明系统主要利用光导管的导光原理，将自然光线引入室内。
光导管是一种由高透光率材料制成的管道，内部设计有反射装置，使得自然光线能够经过多次反射，最后从管道出口均匀地照射到室内。
三、系统组成与部件光导管照明系统主要由以下部件组成：1.光导管：作为系统的核心部件，负责将自然光线引入室内。
2.反射装置：位于光导管内部，负责将自然光线反射到管道出口。
3.控制系统：用于控制光导管的开关、亮度等参数。
4.照明器：安装在室内，负责将经过光导管处理后的光线照射到室内空间。
四、系统优势与特点1.节能环保：利用自然光线，无需消耗电能，减少能源消耗和环境污染。
2.舒适健康：提供舒适、健康的光环境，有助于缓解视觉疲劳和保护眼睛健康。
3.均匀照明：通过光导管的多次反射，实现室内空间的均匀照明。
4.灵活安装：可根据实际需求和场所进行灵活的安装和布局。
五、应用领域与场所光导管照明系统适用于以下领域和场所：1.办公空间：提供舒适、健康的光环境，提高工作效率。
2.教育场所：保护学生视力，提高学习效率。
3.商业空间：营造舒适、美观的购物环境。
4.公共设施：如图书馆、博物馆等公共场所，提供舒适的光环境。
5.住宅空间：改善室内光线条件，提高居住舒适度。
六、设计与安装1.设计：根据实际需求和场所特点，进行光导管照明系统的设计。
设计时需考虑自然光线条件、建筑结构等因素。
2.安装：根据设计图纸进行光导管的安装。
安装过程中需确保光导管的稳定性和密封性，避免漏光和损坏。
同时，还需根据实际需求安装相应的控制系统和照明器。
七、发展趋势与前景随着环保意识的增强和能源消耗的减少，光导管照明系统作为一种节能环保的照明方式，具有广阔的发展前景。
导光管采光系统
导光管采光系统
1、导光管采光系统的基本构造应包括集光器、导光管和漫射器等部件(图4.1.1)。
图4.1.1 导光管采光系统构造示意图
1-集光器；2-导光管；3-漫射器；4-防雨装置；5-安装基座；6-结构层；7-屋(地)
面完成层；8-天花板
2、导光管采光系统的管径宜采用250mm、350mm、530mm、650mm、75 0mm及900mm等规格。
3、管长为600mm的导光管采光系统的透光折减系数不应低于0.60。
4、导光管采光系统的颜色透射指数不应低于90。
5、导光管采光系统的防尘等级不应低于IP6X。
6、导光管采光系统的传热系数不应高于2.2W／(m2·K)。
7、导光管采光系统的太阳得热系数不应高于0.35。
8、导光管采光系统抗结露性能不应低于现行国家标准《建筑外门窗保温性能分级及检测方法》GB／T 8484中抗结露因子5级。
9、导光管采光系统的性能参数可按本规程附录A的规定取值。
10、有调光要求的导光管采光系统可采用手动或自动控制方式对光输出进行连续调节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
导光管采光系统/采光天窗对比
盛旦节能技术（北京）有限公司
建筑采光技术的发展 导光管采光系统、采光天窗对比 导光管采光系统综合节能分析 分建析议 公司简介
一、建筑采光技术的发展
传统建筑采光： 天井、门、窗户
近代建筑采光： 采光天窗、采光顶、 采光带
现代建筑采光： 导光管、光纤导入
建筑采光技术的发展
原料库
茶叶落料区 奶茶落斗区
3122
1306 410
0.006
0.008 0.012 合计
10
10 10 341
187.32
104.48 49.2
另外，荧光灯镇流器耗电量约占照明用电的20%-30%，以20%计算，镇流器日耗电为： 341kw.h×20%=68.2kw.h 一天日间照明总耗电量约为：341 kw.h +68.2 kw.h =409.2kw.h 一年日间照明总用电费用约为：409.2 kw.h×365 =149358 kw.h×1元/kwh=149358元。
吸温性
23℃；50%
% ISO62 0.12
透光率
4mm
% DIN5036-1 89
2.1 技术参数对比
采光带 / 采光天窗
采用有机玻璃（PMMA）、聚碳酸酯（PC）材料热加工成型。抗冲击力、 耐老化能力差。
物理性能： 透光率≥80%（双层） 抗风压强度：正压 第一级 《GB-7108》，负压 第一级 空气渗透性：第一级《GB-7106》 雨水渗漏性：第一级《GB-7107》 传热系数： K=2.72W/㎡·kal（双层）
对建筑的影响 节能性 隔音性能
对建筑结构影响小、可做成绿色工厂，可为 申评绿色建筑、LEED认证加分。 可节省白天100%的照明能源。 是一个密闭中空的系统，具有良好的隔音性 能，可以达到RW37db的隔音效果。 可遥控亮度；可与电力照明系统配合，当照 度不够时，可自动打开指定灯具补光。 系统几乎为零维护，采光罩表面光滑不沾灰 尘，一年只需一次清洗采光罩；密闭系统， 使用过程中不需要维护。 系统的使用寿命为25年，防雨装置等部件使 用寿命可达50年。
采光天窗或采光带
照射面随光线入射角度的改变而改变，照 度分布不均匀，易产生眩光，易产生局部 光强过高或局部过暗，给人们的视觉造成 不良反应。 一般采用玻璃或者阳光板，隔热效果不好， 传热系数：K=2.72W/(㎡〃kal)（双层） 冬天冷、夏天热，增加采暖和空调的使用 费用。 开孔面积大，且天窗玻璃/阳光板的热胀冷 缩系数和建筑主体材料不同，时间长易和 建筑主体形成缝隙，易漏水。 普通天窗则需要导光管采光系统采光面积 6-8倍才能达到相同亮度。
即每年直接节省电费：约14.94万元
三、导光管采光系统综合节能分析
节省耗材分析
每年电力照明设备维护费和更换费约为1.6万元： 维护费约为：1万元/年 更换费约为：0.6万元/年
节省人工清洁费用
导光管采光系统便于清洁清理，其采光罩为半球形，可以利用雨水、风吹将采 光罩上面的灰尘冲刷干净，产品可达到自洁效果，免去了电力照明人工定期清洁的 费用。每年用自来水冲洗一次，2人，半天，约合1个工作日。
根据GB/T 50033—2001《建筑采光设计标准》可知，安徽属于光气候分区第IV区， 其地区全年平均照度22 kLx≤Eq﹤24kLx。以全年平均照度23klx进行照度计算，得出 标准照度值。（注：当室外临界照度大于23lx时，其室内照度就越大，照明范围就越大，室内 也就越亮。达到以上室内照度是按晴天的状态下而得出，阴雨天等特殊天气除外。）
三、导光管采光系统综合节能分析
3.5 静态投资回收期计算
年度总节省电费用约为：14.94万元+1.6万元=16.54万元 该项目导光管采光系统总投入费用约为：119套*5500元=65.45万元 项目静态投资回收期：3.96年 即：静态投资回收期约为4年
四、分析建议
导光管采光系统响应了国家低碳环保的号召，做到了零碳排放，减少了能源尤其是不可 再生资源的消耗，是一种绿色、健康、安全的建筑采光产品。同时，也减少了白天因停电 引起的安全隐患和用电引起的火灾隐患。 导光管采光系统用于厂房采光具有以下优势： 1.厂房设计达到节能减排要求，起到建筑节能、生态经济的带头作用，符合国家政策引 领趋势；
采光面积大，热损大
传 （ 统 窗 建 、 筑 门 采 ） 光
无法控制光强和光线角度
不能解决大进深空间采光
无尘厂房不适用
建筑采光技术的发展
（ 近 采 光 代 天 窗 建 、 筑 采 光 采 带 光 ）
受建筑层数限制，仅能解决单 层或顶层建筑采光 受室内吊顶限制
仍无法控制光强和光线角度
增加建筑热损
建筑采光技术的发展
2.4 隔热性能对比
光导照明系统具有优越的隔热性能，整个系统是密封的空气管，所以 在冬天能够保证达到最小的热量损失，夏天能够防止室外的热量导入。
2.5 综合对比
性 能 光环境比 导光管采光系统
光线均匀、无眩光现象、无频闪、不会 因光线入射角度的变化而改变；照射面 积大，不会产生局部聚光现象。 采光罩和漫射器均由具有低导传热系数 的材料制作，传热系数为 K=1.5W/(㎡.Kal)(单层) 光导管内部完全处于密封状态，空气不 流通，能有效阻止热量传递。 开孔面积小，不受材料本身热胀冷缩性 能影响，并可通过防水装置与各种屋面 进行结合，达到完全防水效果。 光线在导光管中传输比在空气中传输时 的光损小，能通过很小的采光面积就能 达到天窗的采光效果。经英国诺丁汉大 学研究表明，室外同样的采光面积，在 工作面上的光照度，导光管采光系统是 天窗的6-8倍，光效比大大强于天窗。 有效作用时间较长，采光效率高。可以 捕获低角度光线，所以早上及傍晚也能 解决照明问题。
采用导光管照明系统 每年约节电149358度, 则减少排放
采用导光管采光系统 减少污染物排放估计量 二氧化碳（CO2） 148.909吨 二氧化硫（SO2） 4.48吨 氮氧化物（NOX） 2.24吨
碳粉尘
0.272kg
碳粉尘
40625吨
依照国家标准计算，每节约1度电，就相应节约0.4kg标准煤和4L净水。在此项 目中，年度节电149358度，则相应每年节约标准煤149358*0.4=59.74吨，净水 149358*4=597.43升。
隔热保温性能
防水性能
光效比
有效作用时间
有效作用时间较短，采光效率不高，早上 及傍晚无法满足需求。
2.5 综合对比
性 能 占用空间 导光管采光系统 采光天窗或采光带
屋面占用空间小、室内也小，不受吊顶影响。 屋面占用空间大、室内也大，有吊顶 则无法使用。
安全及防火性能 防盗、隔热性能好、无漏电等安全隐患；
三、导光管采光系统综合节能分析
3.4 节能减排分析：
电的生产过程中会耗费大量的非可再生资源，在照明的同时会释放二氧化碳等 有害气体，并伴随着热污染。依照国家标准计算每生产1度电就会释放不同量的有 害气体：
每生产1度电 有害污染物排放量 二氧化碳（CO2） 二氧化硫（SO2） 氮氧化物（NOX） 0.997kg 0.03kg 0.015kg
VS
导光管采光系统
采光天窗
2.1.技术参数对比
导光管采光系统
采光罩采用进口优质PC材料加UV材料加工而成; 厚度均匀（≥3mm）,具有抗老化性能，且材料安全无异味； 可以隔绝100%的紫外线; 透光率高（≥89% ），有较强的耐磨擦性能和抗冲击性能。 物理性能：
性 能
ห้องสมุดไป่ตู้测试 条件
单位 标准 PC2807
在我国加快发展现代能源产业，坚持节约资源和保护环境的大方针指引下，公司大力推 广自然光照明，进行零碳革新。作为国内领先的光导照明应用推广企业，公司把技术创新放 在发展的首位，积极探索和引进国外先进技术，通过全球领域的技术交流，保持与世界同步， 光导照明高端技术取得突破性进展。公司利用新技术、新材料，结合国内实际，自主研发的 “盛旦”光导照明系列产品已获得国家知识产权局授予的七项专利，同时还有多项实用新型 和发明专利提交国家知识产权局。公司专利产品成功填补了日光照明领域专用装置的空白， 实现了节能减排与健康照明的有机结合，其设计理念和技术水平达到国际水平，产品工艺、 产能均居国内领先地位。公司主导产品的自主知识产权优势，强化了公司在绿色建筑材料领 域的优势地位。
智能化
系统维护 使用寿命
三、导光管采光系统综合节能分析
3.1 案例说明：
工程名称：安徽某厂房导光管采光工程 屋面类别：金属屋面结构 采光区域面积：采光面积为4838㎡
三、导光管采光系统综合节能分析
3.2 项目照明设计要求：
• 设计依据：
· GB/T50033-2001
《建筑采光设计标准》； · GB/ 50034-2004 《建筑照明设计标准》； · GB/ 50189-2005 《公共建筑节能设计标准》； · GB50057-94 《建筑物防雷设计规范》； · DBJ 01-93-2004 《屋面防水施工技术规程》； · GB 50180 《城市居住区规划设计规范》； · CECS56:94 《室内灯具光分布分类和照明设计参数标准》； · 其它有关国家及地方的现行规程和规范； · 甲方提供的有关设计要求和设计资料。
2.2 入射光线对比
采光带、采光天窗及采光罩
产生眩光； 受光线入射角影响大。 随着光线入射角的变化,照射面 积大小及位置相应改变； 易产生局部聚光现象。
导光管采光系统
光线柔和； 不受光线入射角影响； 照明面积大； 不会产生局部聚光现象； 无眩光产生。
2.3 采光照度对比
导光管以铝制材料为主，防火性能好；漫射 器和采光罩为PC材料，离火不助燃，防火性 能为B2级。
尤其对于上人屋面，采光带的安全隐 患更大，易破裂。且漏水问题也尤为 突出。 对建筑结构影响大，不能为申评绿色 建筑、LEED认证加分。 节省白天部分照明能源。 要达到同样的隔音效果，带天窗建筑 物与交通干道的距离须达到50米，而 安装导光管采光系统的建筑只要10米。 无法控制光亮度、不可自动化、要人 员手动开关。 易变黄、变脏，需经常清洗；由于面 积大，需经常做防水维护；使用寿命 短，要经常更换；屋面维护不方便， 防尘效果不好。 使用寿命约5年。
