机械设计基础3答案

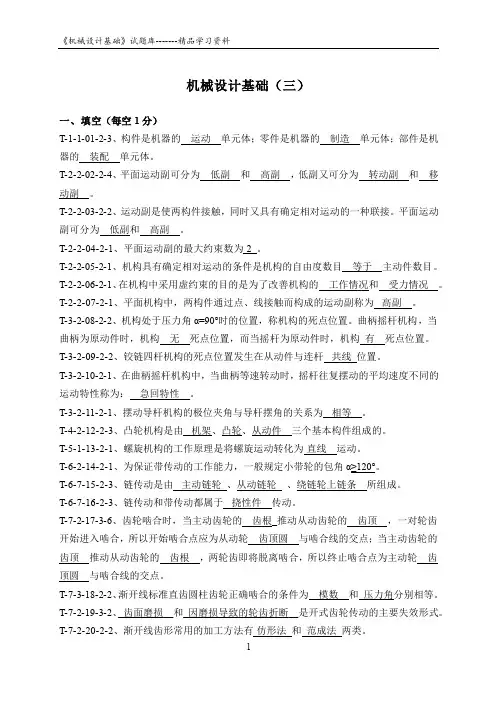

机械设计基础(三)
打滑是可以避免的。
W-7-1-01-2-5、简述齿廓啮合基本定律。
不论齿廓在任何位置接触，过接触点所做的公法线一定通过连心线上一定点，才能保证
传动比恒定不变。
W-8-6-01-2-5、为什么闭式蜗杆传动必须进行热平衡计算？
A.法面模数、分度圆上的法面压力角
B.端面模数、分度圆上的端面压力角
C.端面模数、分度圆上的端面压力角、分度圆上的螺旋角
D.法面模数、分度圆上的法面压力角、分度圆上的螺旋角
A-8-2-16-3-2、普通圆柱蜗杆和蜗轮传动的正确啮合条件是(B)
A.mt1=ma2， αt1=αa2，λ=β
B.ma1=mt2， αa1=αt2，λ=β
C.mt1=ma2， αt1=αa2，λ= -β
D.ma1=ma2， αa1=αt2，λ= -β
（注：下标 t 表示端面，a 表示轴向，1 表示蜗杆、2 表示蜗轮）
A-8-2-17-3-2、蜗杆传动的传动比 i 等于（D）
A.
d2 d1
B.
n2 n1
C.
d1 d2
D.
n1 n2
A-10-1-18-3-2、普通平键的长度应（B） A .稍长于轮毂的长度 B .略短于轮毂的长度 C.是轮毂长度的三倍 D.是轮毂长度的二倍 A-10-1-19-3-2、键的截面尺寸 b×h 主要是根据( D )来选择。
A.过大的塑性变形 B.过度磨损 C.疲劳点蚀 D.胶合
A-13-1-22-3-2、联轴器和离合器均具有的主要作用是（B）
A.补偿两轴的综合位移 B.联接两轴，使其旋转并传递转矩
C.防止机器过载
D.缓和冲击和振动
A-13-1-23-3-2、下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是(D )
高职机械设计基础 试卷三含答案
试卷三一、选择题（每空1.5分，共24分）1下列传动中平均传动比精确，而瞬时传动比不精确的是（）。
A 带传动B 链传动C 齿轮传动D 同步带2机构具有确定运动的条件是。
A 自由度数目＞原动件数目 B自由度数目＜原动件数目C自由度数目= 原动件数目 D 与自由度无关3 链传动中，p表示链条的节距，z表示链轮的齿数。
当转速一定时，要减轻链传动的运动不均匀性和动载荷，应（）。
A 增大p和zB 增大p，减小zC 减小p和zD 增大z，减小p4 曲柄摇杆机构，当摇杆为主动件时，存在死点位置。
A 曲柄与连杆共线时为B 摇杆与连杆共线时C 不存在D 存在，但是无法确定具体出现位置5 从动件的运动规律为时，凸轮机构产生刚性冲击。
A 等速运动B 等加速等减速运动C 简谐运动D 摆线运动6 在给定的一组滚动轴承中有:6315;N416;3240;7415;1308;3420。
有( )内径相同。
A 五种B 四种C 三种D 二种。
7 链传动中，限制链轮最小齿数的目的是为了。
A 使小链轮轮齿受力均匀B 减少传动的运动不均匀性和载荷C 防止链节磨损后脱链D 防止润滑不良时加速磨损h=1，α=20°的渐开线标准直齿轮时，不发生根切的最少齿数8 用标准齿条型刀具加工*a为。
A 14B 15C 16D 179 用于联接的螺纹牙型为三角形，这是因为三角形螺纹。
A 牙根强度高，自锁性能好B 传动效率高C 防振性能好D 自锁性能差10 有一对标准直齿圆柱齿轮，m1=1mm，z1=20，m2=3mm，z2=50，可以______。
A 用同一把指状铣刀加工B 用同一把滚刀加工C A、B两种说法都对D A、B两种说法都错11 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。
A. 好B. 差C. 相同D. 不一定12 自行车当中大链轮的轴是______。
A心轴 B转轴 C传动轴 D挠性轴13 键的剖面尺寸通常是根据按标准选择。
机械设计基础习题及答案3平面连杆机构的自由度
平面机构的自由度和速度分析一、复习思考题1、什么是运动副？运动副的作用是什么？什么是高副？什么是低副？2、平面机构中的低副和高副各引入几个约束？3、机构自由度数和原动件数之间具有什么关系？4、用机构运动简图表示你家中的缝纫机的踏板机构。
5、计算平面机构自由度时，应注意什么问题？二、填空题1、运动副是指能使两构件之间既保持接触。
而又能产生一定形式相对运动的。
2、由于组成运动副中两构件之间的形式不同，运动副分为高副和低副。
3、运动副的两构件之间，接触形式有接触，接触和接触三种。
4、两构件之间作接触的运动副，叫低副。
5、两构件之间作或接触的运动副，叫高副。
6、回转副的两构件之间，在接触处只允许孔的轴心线作相对转动。
7、移动副的两构件之间，在接触处只允许按方向作相对移动。
8、带动其他构件的构件，叫原动件。
9、在原动件的带动下，作运动的构件，叫从动件。
10、低副的优点：制造和维修，单位面积压力，承载能力。
11、低副的缺点：由于是摩擦，摩擦损失比大，效率。
12、暖水瓶螺旋瓶盖的旋紧或旋开，是低副中的副在接触处的复合运动。
13、房门的开关运动，是副在接触处所允许的相对转动。
14、抽屉的拉出或推进运动，是副在接触处所允许的相对移动。
15、火车车轮在铁轨上的滚动，属于副。
三、判断题1、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。
（）2、凡两构件直接接触，而又相互联接的都叫运动副。
（）3、运动副是联接，联接也是运动副。
（）4、运动副的作用，是用来限制或约束构件的自由运动的。
（）5、螺栓联接是螺旋副。
（）6、两构件通过内表面和外表面直接接触而组成的低副，都是回转副。
（）7、组成移动副的两构件之间的接触形式，只有平面接触。
（）8、两构件通过内，外表面接触，可以组成回转副，也可以组成移动副。
（）9、运动副中，两构件联接形式有点、线和面三种。
（）10、由于两构件间的联接形式不同，运动副分为低副和高副。
机械设计基础-第三章练习题 - 参考答案
《机械设计基础》第三章平面连杆机构练习题班级：姓名：学号：成绩：一、填空题（20分，每空1分）1.铰链四杆机构的压力角α=40°，则传动角γ= 50°，传动角越大，传动效率越高。
2.曲柄摇杆机构中，当从动曲柄和连杆共线时出现死点位置。
3.曲柄摇杆机构中，只有取摇杆为主动件时，才有可能出现死点位置。
处于死点位置时，机构的传动角γ=0°。
4.对心曲柄滑块机构的极位夹角θ=0°，其行程速比系数K= 1 。
5.如图所示铰链四杆机构，a=70mm，b=150mm, c=110mm ,d=90mm。
若以a杆为机架可获得双摇杆机构，若以b杆为机架可获得双摇杆机构。
6.如图所示铰链四杆机构中，若机构以AB杆为机架时，为双曲柄机构；以CD杆为机架时，为双摇杆机构；以AD杆为机架时，为曲柄摇杆机构。
7.如图铰链四杆机构中，d的长度在28 ＜d ＜44 范围内为曲柄摇杆机构；在 d ＜12 范围内为双曲柄机构。
题5图题6图题7图8.在曲柄摇杆机构中曲柄与机架两次共线位置时可能出现最小传动角。
9.连杆机构的急回特性用行程速比系数K 表达。
10.曲柄摇杆机构中，若曲柄等速转动，极位夹角θ=36°，摇杆工作时间为9秒，试问摇杆空回行程所需时间为 6 秒。
11.平面四杆机构的行程速比系数K值的取值范围为1≤K≤3 。
二、单选题（30分，每小题2分，在雨课堂平台完成）三、判断题（20分，每小题2分，在雨课堂平台完成）四、设计题（30分，每小题10分）1.在如下图所示的平面四杆机构中，圆括号内的数字为杆长，试确定机架长度d 的取值范围，以便使该机构分别成为：（1）双曲柄机构；（2）曲柄摇杆机构；（3）双摇杆机构。
解：（1）机构成为双曲柄机构时，首先应满足杆长条件，且应使机架AD为最短杆，则有d＜40d+60≤40+45解得： d≤25，因此，机架长度d≤25时，该机构为双曲柄机构。
机械设计基础试卷三及答案
机械设计基础试卷三及答案一、判断题（判断下面各说法的正误，对的在括号中打√，错的打×。
每题1分，共10分。
）1.带传动带速大于25 m/s，带轮材料一般是HT150。
（）2.渐开线标准直齿圆柱齿轮不产生根切的最少齿数为17。
（）3.由于凸轮机构是高副机构，所以与连杆机构相比，更适用于重载场合。
（）4.在曲柄滑块机构中，当取滑块为主动件时，机构定会出现死点位置。
（）5.自行车车轮轴是转动心轴。
（）6.普通平键联接，键的截面尺寸通常根据传递转矩的大小来选择。
（）7.因为V带的寿命长，所以机械传动中V带传动应用最广泛。
（）8.构件是组成机械的最小制造单元。
（）9.轴肩的用途是提高轴的强度。
（）10.疲劳损坏是带传动失效形式之一（）。
二、选择题（每题只有一个正确答案，请将其字母序号写在括号内。
每题2分，共20分。
）1.滚动轴承代号由三段构成，其中代号前段的字母表示轴承的（）。
A、精度等级B、游隙组别C、特殊要求2.在齿轮传动的弯曲强度计算中，与齿轮的齿形系数有关的是（）。
A、齿数B、传动比C、模数3.带传动的中心距过大会引起的不良后果是（）。
A、传动带会产生抖动B、传动带易磨损C、传动带易疲劳断裂4.下列四种型号的滚动轴承中，必须成对使用的是（）。
A、深沟球轴承B、推力球轴承C、圆锥滚子轴承D、圆柱滚子轴承5.当曲柄为原动件时，下述哪一种机构不具有急回特性（）。
A、曲柄摇杆机构B、对心曲柄滑块机构C、摆动导杆机构6.对于一般闭式齿轮传动，在中心距确定的条件下选取较小的模数是为了（）。
A、改善传动平稳性B、提高弯曲疲劳强度C、防止轮齿过载折断7.在设计时，轴的最小直径的估算依据是（）。
A、拉压强度计算B、弯扭合成强度计算C、扭转强度计算8.在凸轮机构中，决定从动件运动规律的是（）。
A、凸轮转速B、凸轮轮廓曲线C、凸轮形状9.带在工作时产生弹性滑动的原因是（）。
A、带不是绝对挠性件B、带与带轮间的摩擦系数偏低C、带的紧边与松边拉力不等D、带绕过带轮产生离心力10.套筒用于（）。
机械设计基础课后答案 第三版 刘江南郭克希编
3-1 何谓构件？何谓运动副及运动副元素？运动副是如何进行分类的？解答：构件是机器中每一个独立运动的单元体，是组成机构的基本要素之一。
运动副是由两个构件直接接触而组成的可动连接，是组成机构的基本要素之一。
运动副元素是两构件能够参加接触而构成运动副的表面，如点线面等。
运动副分类：a) 按两构件接触情况分为低副和高副；b) 按两构件相对运动情况分为平面运动副和空间运动副。
2 机构运动简图有何用处？它能表示出原机构哪些方面的特征？如何绘制机构运动简图?答：机构运动简图：表达各种构件的相对运动关系，确切表达机构的运动规律和特性，用规定符号表示构件和运动副，并按比例绘制的图形。
机构运动简图的用处：表达各种构件的相对运动关系，确切表达机构的运动规律和特性。
4 在计算机构的自由度时，应注意哪些事项？通常在哪些情况下存在虚约束？答：在计算机构的自由度时，应注意复合铰链、局部自由度、虚约束。
虚约束通常存在情况有：1.两构件组成多个导路相互平行或重合的移动副，只有一个移动副起约束作用，其余为虚约束；2两构件构成高副，两处接触且法线重合或平行；3. 轨迹重合：在机构中，若被联接到机构上的构件，在联接点处的运动轨迹与机构上的该点的运动轨迹重合时，该联接引入的约束是虚约束；4、机构中存在对传递运动不起独立作用的对称部分。
**平面机构中的低副和高副各引入几个约束？答：每个自由构件具有3个自由度，高副引入一个约束，还有两个自由度；低副引入两个约束，还有一个自由度。
4-1 什么是连杆机构的急回特性？他用什么表达？什么叫极位角？它与机构的急回特性有什么关系？4-2什么叫死点？5-18、请指出凸轮机构从动件常用运动规律有哪些？并说明每一种运动规律的冲击特性及其应用场合。
答：凸轮机构从动件常用运动规律有：（1）等速运动规律；）等速运动规律有刚性冲击，用于低速轻载的场合；（2）等加速等减速运动规律，等加速等减速运动规律有柔性冲击，用于中低速的场合；（3）简谐运动规律（余弦加速度运动规律）；简谐运动规律（余弦加速度运动规律）当有停歇区间时有柔性冲击，用于中低速场合；当无停歇区间时无柔性冲击，用于高速场合。
机械设计基础考试试题卷三及参考答案
机械设计基础试卷三一、填空题20%（每个空格为1分）1．标准直齿轮正确啮合的条件是______________、______________。
2．按接触形式不同，运动幅可以分为______________、______________两类。
3．V带两侧面工作面的夹角称为带的楔角，其大小为______________。
4．凸轮机构是由______________、______________、______________等组成的。
5．闭式硬齿面齿轮传动的强度设计，首先按_______________________强度条件计算，然后校核_________________。
6．滚动轴承的失效形式主要有_________、_________、_________。
7．槽轮机构是由____________、______________、______________等组成的。
8．轴上零件的周向固定方法常用的有_________、_________、_________、__________。
二、选择题21%（每小题3分）1．下列凸轮机构中，图_______所画的压力角是正确的。
2有急回特性的平面连杆机构的行程速比系数K是什么值。
（A） K=1 （B）K>1 （C）K<13．下列_________种轴只承受扭矩而不承受弯矩。
（A）心轴 (B) 转轴 (C)传动轴4．标准直齿锥齿轮_________处的参数为标准值。
（A）大端（B）齿宽中点（C）小端5．渐开线齿廓齿顶圆上的压力角（A）大于零（B）小于零（C）等于零（D）等于20°6．有一滚动轴承的代号为71909/P5，则其内径为__________________。
（A）90毫米（B）9毫米（C）45毫米7．凸轮机构按_________种运动规律时，会产生刚性冲击。
（A）等速运动规律（B）等加速等减速运动规律（C）简谐运运规律三、螺纹紧固件有哪几种类型，分别用在什么场合，试加以简要说明。
机械设计基础试题三及答案
机械设计基础试题三及答案机械设计基础试题三及答案⼀、选择题（本题共27分，每⼩题3分，将正确答案的序号填在括号内）1、在螺纹联接中最常⽤的螺纹⽛型是（）。
（A）锯齿形螺纹（B）矩形螺纹（C）三⾓形螺纹（D）梯形螺纹2、代号为3310的单列圆锥滚⼦轴承的内径为（）。
（A）10mm （B）100mm （C）50mm（D）310mm （E）155mm3、在普通三⾓胶带传动中，从动轮的圆周速度低于主动轮的圆周速度，其降低量常⽤滑差率（或称滑动率）表⽰，值随所传递的载荷的增加⽽（）。
（A）减⼩（B）增⼤（C）不变4、有⼀对传递动⼒的渐开线闭式直齿圆柱齿轮传动，现设计主、从动轮均为软齿⾯钢制齿轮，精度等级取为7级。
如欲在中⼼距和传动⽐不变的条件下提⾼其接触强度，在下列各措施中，最有效的是（）。
（A）增⼤模数（相应减少齿数）（B）提⾼主、从动轮的齿⾯硬度（C）提⾼加⼯精度的等级（D）增⼤齿根圆⾓半径5、在下列参数中，影响渐开线圆柱齿轮齿形系数的参数为（）。
（A）齿数（B）模数（C）齿宽系数6、普通螺栓联接所受的预紧⼒为，在受⼯作载荷（⼯作拉⼒）F时，剩余预紧⼒（残余预紧⼒）为，则螺栓受的总拉⼒为（）。
（A）（B）（C）（D）7、若计算表明，材料为45钢经调质处理的轴处于危险的共振区，应当采取的措施为（）。
（A ）采⽤其他钢材（B ）采取表⾯硬化处理（C ）改变表⾯粗糙度（D ）改变轴的直径 8、在外载荷不变的条件下，两⼯作表⾯间为完全流体动⼒润滑（流体动压润滑），其间的最⼩油膜厚度随相对滑动速度的增加⽽（）。
（A ）变薄（B ）增厚（C ）不变9、有⼀斜齿轮轴的⼒学模型图如下图所⽰，按作⽤在斜齿轮上的轴向⼒F 做作的弯矩图的形状为（）。
⼀、简要回答下列各问题（本⼤题共22分）1、写出两种蜗轮齿圈的常⽤材料牌号（只写出名称的要扣⼀半的分）。
（4分）2、试列出校核⾮液体摩擦（或称混合摩擦润滑）径向滑动轴承⼯作能⼒的计算式。
《机械设计基础》答案 (3)
则其分度圆直径分别为
4-3已知一正常齿制标准直齿圆柱齿轮的齿数 ，齿顶圆直径 ，求该轮的模数。
解：
正常齿制标准直齿圆柱齿轮：
则有
4-4 已知一正常齿制标准直齿圆柱齿轮 , , ,试分别求出分度圆、基圆、齿顶圆上渐开线的曲率半径和压力角。
解：
齿顶圆压力角：
基圆压力角：
分度圆上齿廓曲率半径：
解：（1）根据题已知条件可得：
工作行程曲柄的转角
则空回程曲柄的转角
摇杆工作行程用时7s，则可得到空回程需时：
（2）由前计算可知，曲柄每转一周需时12s，则曲柄每分钟的转数为
2-5 设计一脚踏轧棉机的曲柄摇杆机构，如题2-5图所示，要求踏板CD在水平位置上下各摆100，且 。（1）试用图解法求曲柄AB和连杆BC的长度；（2）用式（2-6）和式（2-6）＇计算此机构的最小传动角。
齿顶圆上齿廓曲率半径：
基圆上齿廓曲率半径：
4-6 已知一对内啮合正常齿制标准直齿圆柱齿轮 ， ， ，试参照图4-1b计算该对齿轮的中心距和内齿轮的分度圆直径、齿顶圆直径和齿跟圆直径。
解：该对齿轮为内啮合，所以有
中心距
齿轮2为内齿轮，所以有
4-10 试与标准齿轮相比较，说明正变位直齿圆柱齿轮的下列参数： 、 、 、 、 、 、 、 、 、 ，哪些不变？哪些起了变化？变大还是变小？
2-12 已知某操纵装置采用铰链四杆机构。要求两连架杆的对应位置如题2-12图所示， ， ； ， ； ， ；机架长度 ，试用解析法求其余三杆长度。
解：由书35页图2-31可建立如下方程组：
消去δ，并整理可得：
令：
（1）
（2）
（3）
于是可得到
分别把两连架杆的三个对应转角带入上式，可得到关于P1、P2、P3由三个方程组成的方程组。可解得：
机械设计基础第三版课后习题答案
机械设计基础第三版课后习题答案
《机械设计基础第三版课后习题答案》
机械设计是机械工程的基础，是机械工程师必须掌握的重要知识之一。
而《机
械设计基础第三版》是一本经典的教材，其中的课后习题更是对学生们进行知
识巩固和实践能力培养的重要手段。
下面我们就来看一下这本教材的课后习题
答案。
第一章：机械设计基础
1.1 什么是机械设计？
答案：机械设计是指按照一定的要求和条件，通过对机械结构、零部件和工艺
过程的设计，使得机械产品能够满足使用要求，并具有良好的经济性和可靠性。
1.2 机械设计的基本原则有哪些？
答案：机械设计的基本原则包括：合理性、经济性、可靠性、安全性和先进性。
第二章：材料力学基础
2.1 什么是材料的弹性模量？
答案：材料的弹性模量是材料在弹性阶段的应力和应变之比，通常用E表示。
2.2 什么是材料的屈服强度？
答案：材料的屈服强度是材料在拉伸试验中，开始出现塑性变形的应力值。
第三章：零件的连接
3.1 什么是螺纹连接？
答案：螺纹连接是利用螺纹副的螺旋运动和摩擦力，将两个零件连接在一起的
一种连接方式。
3.2 螺纹连接的优点有哪些？
答案：螺纹连接的优点包括：拆卸方便、连接牢固、适用范围广等。
通过学习这些课后习题答案，我们不仅可以巩固所学的知识，还可以加深对机械设计的理解和掌握。
希望大家能够认真对待每一道习题，不断提高自己的机械设计能力。
天津大学智慧树知到“机械设计制造及其自动化”《机械设计基础》网课测试题答案卷3
天津大学智慧树知到“机械设计制造及其自动化”《机械设计基础》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.在两相对滑动的接触表面，主要依靠吸附油膜工作，其摩擦状态应是()。
A、边界摩擦B、混合摩擦C、液体摩擦D、干摩擦2.直齿锥齿轮的标准模数为()。
A.小端模数B.大端模数C.齿宽中点平均模数3.当带传动的载荷稳定不变时，仍然存在弹性滑动。
()A、正确B、错误4.凡具有自锁性螺纹副(螺纹升角小于当量摩擦角)，则不必考虑其防松。
()A、正确B、错误5.混合摩擦滑动轴承的设计计算中，限制值的目的是为了防止轴承摩擦功耗过大。
()A.正确B.错误6.零件的使用寿命是指()磨损阶段的时间。
A、磨合B、稳定C、剧烈7.弹性滑动对传动性能的影响是：传动比不准确，主、从动轮的圆周速度不等，传动效率低，因而弹性滑动是一种失效形式。
()A.正确B.错误8.带传动中，带的紧边拉力、松边拉力分别为F₁和F₂，当带即将开始打滑时，F₁和F₂的关系为()。
A.F₁≈F₂B.F₁/F₂=eμαC.F₂/F₁=eμα9.过盈连接结合面容许的最大结合压力主要取决于()。
A.零件结合面的表面粗糙度B.零件结合面的加工精度C.连接零件材料的强度D.零件结合面的硬度10.在两相对滑动的接触表面，主要依靠吸附油膜工作，其摩擦状态应是()。
A.边界摩擦B.混合摩擦C.液体摩擦D.干摩擦第1卷参考答案一.综合考核1.参考答案：A2.参考答案：B3.参考答案：A4.参考答案：B5.参考答案：B6.参考答案：B7.参考答案：A8.参考答案：B9.参考答案：A10.参考答案：C。
机械设计基础(第三版)课后答案(1-18章全)
机械设计基础(第三版)课后答案(1-18章全)机械设计概述机械设计过程通常分为哪几个阶段？各阶段的主要内容是什么？答：机械设计过程通常可分为以下几个阶段：1.产品规划主要工作是提出设计任务和明确设计要求。
2.方案设计在满足设计任务书中设计具体要求的前提下，设计人员构思出多种可行方案并进行分析比较，从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。
3.技术设计完成总体设计、部件设计、零件设计等。
4.制造及试验制造出样机、试用、修改、鉴定。
常见的失效形式有哪几种？答：断裂，过量变形，表面失效，破坏正常工作条件引起的失效等几种。
什么叫工作能力？计算准则是如何得出的？答：工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。
对于载荷而言称为承载能力。
根据不同的失效原因建立起来的工作能力判定条件。
标准化的重要意义是什么？答：标准化的重要意义可使零件、部件的种类减少，简化生产管理过程，降低成本，保证产品的质量，缩短生产周期。
摩擦、磨损及润滑概述按摩擦副表面间的润滑状态，摩擦可分为哪几类？各有何特点？答：摩擦副可分为四类：干摩擦、液体摩擦、边界摩擦和混合摩擦。
干摩擦的特点是两物体间无任何润滑剂和保护膜，摩擦系数及摩擦阻力最大，磨损最严重，在接触区内出现了粘着和梨刨现象。
液体摩擦的特点是两摩擦表面不直接接触，被液体油膜完全隔开，摩擦系数极小，摩擦是在液体的分子间进行的，称为液体润滑。
边界摩擦的特点是两摩擦表面被吸附在表面的边界膜隔开，但于边界膜较薄，不能完全避免金属的直接接触，摩擦系数较大，仍有局部磨损产生。
混合摩擦的特点是同时存在边界润滑和液体润滑，摩擦系数比边界润滑小，但会有磨损发生。
磨损过程分几个阶段？各阶段的特点是什么？答：磨损过程分三个阶段，即跑合摩合磨损阶段、稳定磨损阶段、剧烈磨损阶段。
各阶段的特点是:跑合磨损阶段磨损速度快变慢；稳定磨损阶段磨损缓慢，磨损率稳定；剧烈磨损阶段，磨损速度及磨损率都急剧增大。
电大《机械设计基础》形考任务(三)
试卷总分:100 得分:1001.普通螺纹联接中的松螺纹和紧螺纹联接的主要区别是：松螺纹联接的螺纹部分不承受_______ 的作用。
A.扭转B.拉伸C.弯曲D.剪切【答案】:A2.普通平键联接传递动力是靠_______ 。
A.上下面的摩擦力B.两侧面的挤压力C.两侧面的摩擦力D.上下面的挤压力【答案】:B3.压入法一般只适用于配合尺寸和过盈量都较小的联接。
【答案】:正确4.作用于刚体上某点的力，作用点沿其作用线移动后，不改变原力对刚体的作用效果。
【答案】:正确5.连续工作的闭式蜗杆传动需进行热平衡计算，以控制工作温度。
【答案】:正确6.运动副是联接，联接也是运动副。
【答案】:错误7.组成转动副的两构件之间的接触形式，只有平面接触。
【答案】:正确8.悬挂的小球静止不动是因为小球对绳向下的重力和绳对小球向上的拉力相互抵消的缘故。
【答案】:错误9.行星轮系的自由度为 1 。
【答案】:正确10.行星轮系的自由度为 1 。
【答案】:正确11.分度圆是计量齿轮各部分尺寸的基准。
【答案】:正确12.带传动中打滑现象是不可避免的。
【答案】:错误13.通过连轴器联接的两轴可在工作中随时分离。
【答案】:错误14.衡量铸铁材料强度的指标是强度极限。
【答案】:正确15.构件的刚度要求，就是构件有足够的抵抗变形的能力。
（）【答案】:正确16.在平面四杆机构中，连杆与曲柄是同时存在的，即有连杆就必有曲柄。
【答案】:错误17.铰链四杆机构中，传动角越大，机构传力性能越高。
【答案】:正确18.渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。
【答案】:正确19.一个平键联接能传递的最大扭矩为T ，则安装一对平键能传递的最大扭矩为T 。
【答案】:正确20.斜齿轮不产生根切的最少齿数大于直齿轮。
【答案】:正确。
机械设计基础(机电类第三版)习题参考答案
机械设计基础（第3版）复习题参考答案第2章平面机构运动简图及自由度2-1 答：两构件之间直接接触并能保证一定形式的相对运动的连接称为运动副。
平面高副是点或线相接触，其接触部分的压强较高，易磨损。
平面低副是面接触，受载时压强较低，磨损较轻，也便于润滑。
2-2 答：机构具有确定相对运动的条件是：机构中的原动件数等于机构的自由度数。
2-3 答：计算机构的自由度时要处理好复合铰链、局部自由度、虚约束。
2-4 答：1. 虚约束是指机构中与其它约束重复而对机构运动不起新的限XXX用的约束。
2. 局部自由度是指机构中某些构件的局部运动不影响其它构件的运动，对整个机构的自由度不产生影响，这种局部运动的自由度称为局部自由度。
3. 说虚约束是不存在的约束，局部自由度是不存在的自由度是不正确的，它们都是实实在在存在的。
2-5 答：机构中常出现虚约束，是因为能够改善机构中零件的受力，运动等状况。
为使虚约束不成为有害约束，必须要保证一定的几何条件，如同轴、平行、轨迹重合、对称等。
在制造和安装过程中，要保证构件具有足够的制造和安装精度。
2-6 答：1.在分析和研究机构的运动件性时，机构运动简图是必不可少的；2. 绘制机构运动简图时，应用规定的线条和符号表示构件和运动副，按比例绘图。
具体可按教材P14步骤（1）~（4）进行。
2-7 解：运动简图如下：2-8 答：1. F =3n －2P L －P H =3×3－2×4－0=1。
该机构的自由度数为1。
2.机构的运动简图如下：2-9答：（a ）1.图（a ）运动简图如下图；2.F =3n －2P L －P H =3×3－2×4－0=1，该机构的自由度数为1ABCD 123（b ）1.图（b ）运动简图如下图；2. F =3n －2P L －P H =3×3－2×4－0=1。
该机构的自由度数为1。
B2-10 答：（a）n=9 P L=13 P H=0F=3n－2P L－P H=3×9－2×13－0=1该机构需要一个原动件。
机械设计基础习题及答案3平面连杆机构的自由度
平面机构的自由度和速度分析一、复习思考题1、什么是运动副？运动副的作用是什么？什么是高副？什么是低副？2、平面机构中的低副和高副各引入几个约束？3、机构自由度数和原动件数之间具有什么关系？4、用机构运动简图表示你家中的缝纫机的踏板机构。
5、计算平面机构自由度时，应注意什么问题？二、填空题1、运动副是指能使两构件之间既保持接触。
而又能产生一定形式相对运动的。
2、由于组成运动副中两构件之间的形式不同，运动副分为高副和低副。
3、运动副的两构件之间，接触形式有接触，接触和接触三种。
4、两构件之间作接触的运动副，叫低副。
5、两构件之间作或接触的运动副，叫高副。
6、回转副的两构件之间，在接触处只允许孔的轴心线作相对转动。
7、移动副的两构件之间，在接触处只允许按方向作相对移动。
8、带动其他构件的构件，叫原动件。
9、在原动件的带动下，作运动的构件，叫从动件。
10、低副的优点：制造和维修，单位面积压力，承载能力。
11、低副的缺点：由于是摩擦，摩擦损失比大，效率。
12、暖水瓶螺旋瓶盖的旋紧或旋开，是低副中的副在接触处的复合运动。
13、房门的开关运动，是副在接触处所允许的相对转动。
14、抽屉的拉出或推进运动，是副在接触处所允许的相对移动。
15、火车车轮在铁轨上的滚动，属于副。
三、判断题1、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。
（）2、凡两构件直接接触，而又相互联接的都叫运动副。
（）3、运动副是联接，联接也是运动副。
（）4、运动副的作用，是用来限制或约束构件的自由运动的。
（）5、螺栓联接是螺旋副。
（）6、两构件通过内表面和外表面直接接触而组成的低副，都是回转副。
（）7、组成移动副的两构件之间的接触形式，只有平面接触。
（）8、两构件通过内，外表面接触，可以组成回转副，也可以组成移动副。
（）9、运动副中，两构件联接形式有点、线和面三种。
（）10、由于两构件间的联接形式不同，运动副分为低副和高副。
国家开放大学《机械设计基础 》形考任务3参考答案
1.带传动中打滑现象是不可避免的。
（）判断题 ( A.正确B.不正确正确答案：A.正确2.带传动在工作时，产生弹性滑动是由于传动过载。
（）判断题 ( A.正确B.不正确正确答案：B.不正确3.带具有弹性，可缓冲吸震，带传动噪音小、传动平稳。
（）判断题 ( A.正确B.不正确正确答案：A.正确4.带传动的轴受力较小，因此带传动的寿命长。
（）判断题 ( A.正确B.不正确正确答案：A.正确5.联接是将两个或两个以上的零件联成一个整体的结构。
（）判断题 ( A.正确B.不正确正确答案：B.不正确6.动联接中，被联接的零、部件之间可以有相对位置的变化。
（）判断题 ( A.正确B.不正确正确答案：A.正确7.运动副是联接，联接也是运动副。
（）判断题 ( A.正确B.不正确正确答案：B.不正确8.压入法一般只适用于配合尺寸和过盈量都较小的联接。
（）判断题 ( A.正确B.不正确正确答案：A.正确9.三角形螺纹具有较好的自锁性能。
（）（螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。
（）（所以就是在振动及交变载荷作用下，也不需要防松。
（）判断题 ( A.正确B.不正确正确答案：B.不正确10.螺纹联接受到冲击、振动、变载荷作用或工作温度变化很大时，需要考虑防松措施。
（）判断题 ( A.正确B.不正确正确答案：A.正确11.一个平键联接能传递的最大扭矩为，则安装一对平键能传递的最大扭矩为。
（）判断题 ( A.正确B.不正确正确答案：B.不正确12.平键当采用双键连接时，两键在轴向位置按相隔180°布置。
（）判断题 ( A.正确B.不正确正确答案：A.正确13.楔键和切向键能构成紧连接。
（）判断题 ( A.正确B.不正确正确答案：A.正确14.如需在轴上安装一对半圆键，则应将它们在轴向位置相隔90°布置。
（）判断题 ( A.正确B.不正确正确答案：B.不正确15.当载荷较大时，可选用滚子轴承，对轻、中载荷应选用球轴承。
2024年春国家开放大学机械设计基础形考任务3试题与答案
国开电大机械设计基础形考任务3答案1.衡量铸铁材料强度的指标是强度极限。
A.对B.错题目1答案：对2.塑性材料的失效主要为断裂失效。
A.对B.错题目2答案：错3.由渐开线的形成过程可知，基圆内无渐开线。
A.对B.错题目3答案：对4.渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。
A.对B.错题目4答案：对5.分度圆是计量齿轮各部分尺寸的基准。
A.对B.错题目5答案：对6.齿轮的标准压力角和标准模数都在分度圆上。
A.对B.错题目6答案：对7.模数m、直径d、齿顶高系数ha*和顶隙系数c*都是标准值的齿轮是标准齿轮。
A.对B.错题目7答案：错8.若齿轮连续传动，其重合度要小于1。
A.对B.错题目8答案：错9.斜齿轮不产生根切的最少齿数小于直齿轮。
A.对B.错题目9答案：错10.圆锥齿轮传动是空间齿轮传动。
A.对B.错题目10答案：对11.用展成法加工齿轮时，同一模数和同一压力角，但不同齿数的两个齿轮，可以使用一把齿轮刀具进行加工。
A.对B.错题目11答案：对12.如图所示钢制拉杆承受载荷F=32kN，若材料的许用应力,杆件横截面积为圆形，横截面的最小半径为________。
A.9.2mmB.9.2mC.84.6mmD.84.6m题目12答案：9.2mm13.渐开线齿廓基圆上的压力角_________。
A.大于0B.小于0C.等于0D.等于20°题目13答案：等于014.标准齿轮的_________上的压力角为20°。
A.基圆B.分度圆C.节圆D.齿顶圆题目14答案：分度圆15.渐开线齿廓形状取决于_______直径大小。
A.基圆B.分度圆C.节圆D.齿顶圆题目15答案：基圆16用齿条型刀具展成法加工渐开线直齿圆柱齿轮，对于正常齿制的标准直齿圆柱齿轮而言，避免根切的最小齿数为________。
A.16B.17(2)—100MPa(3)90MPa(4)—0.05mm（缩短）20.如图所示一矩形截面梁，已知承受载荷F=10KN，材料为塑性材料，其许用应力=160MPa。
国开电大 机械设计基础形成性考核作业(三)答案
机械设计基础课程形成性考核作业三第8章齿轮传动1．渐开线齿廓形状取决于___C___直径大小。
A．节圆B．分度圆C．基圆D．齿顶圆2．对于标准直齿圆柱齿轮，决定齿廓形状的基本参数是_齿数_，_压力角_，_变位系数_。
3．标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的_法面_模数和_法面压力角_都相等，齿轮的_螺旋_角相等、旋向__相反__。
4．采用展成法加工正常齿齿轮时，不发生根切的最少齿数是_17___5．一对齿轮啮合时，两齿轮的___C__始终相切。
A．分度圆B．基圆C．节圆D．齿根圆6．已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d a1＝77.5mm，齿数z1＝29。
现要求设计一个大齿轮与其相啮合，传动的安装中心距a＝145mm，试计算这个大齿轮的主要尺寸。
（分度圆直径d2、齿顶圆直径d a2、齿根圆直径d f2、基圆直径d b2）解：mhazda*)2(11+=mmm5.2=∴2/)(21zzma+=mmz872=∴mmmzd5.217875.222=⨯==mmmhazda5.222*)2(22=+=mmmchazdf25.211*)2*2(22=--=mmddb38.204cos2==α7．两级平行轴斜齿圆柱齿轮传动如图所示，高速级m n＝3mm，β1＝15°Z2＝51；低速级m n＝5mm，Z3＝17试问：（1）低速级斜齿轮旋向如何选择才能使中间轴上两齿轮轴向力的方向相反?（2）低速级齿轮取多大螺旋角β2才能使中间轴的轴向力相互抵消?答：（1）低速级斜齿轮旋向为左旋，才能使中间轴上两齿轮轴向力相反 （2）2312ββtg F tg F t t =332222d T F d T F II t IIt ==212322ββtg d Ttg d T II II = → 3322211cos 2cos Z m tg Z m tg n n ββββ⨯=⨯223312sin sin Z m Z m n n ⨯=ββ≈2β8.27°8．单级闭式直齿圆柱齿轮传动，已知小齿轮材料为45钢，调质处理，大齿轮材料为ZG45，正火处理，已知传递功率P l ＝4kW ，n 1＝720r/min ，m ＝4mm ，z l ＝25，z 2＝73，b 1=84mm ，b 2=78mm ，双向运转，齿轮在轴上对称布置，中等冲击，电动机驱动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械设计基础模拟题3
一、单向选择题
1. 如果机构自由度的数目大于零，那么机构（ C ）具有确定性运动。
A. 一定 B ．一定不 C ．不一定
2. 右图所示的铰链四杆机构中，L1=40mm 、L2=100mm 、L3=90mm 、
L 4=60mm ，当以（ C ）为机架时，此机构为双摇杆机构。
A. 1 B. 2 C. 3 D. 4 3.设计凸轮机构，当凸轮角速度ω1、从动件运动规律已知时，则（ B ）。
A. 基圆半径r 0越大，压力角α就越大
B. 基圆半径r 0越小，压力角α就越大
C. 滚子半径r b 越小，压力角α就越小
4.斜齿圆柱齿轮的齿数为z ，分度圆处螺旋角为β,其当量齿数Zv 为
（ B ）。
A 、 z sin 3β
B 、 z 3cos β
C 、
z
cos β 5.标准直齿圆柱齿轮的齿形系数Y F 只与（ A ）有关。
A . 齿宽b
B . 齿数z
C . 模数m D. 分度圆直径d
6.要传递转矩大、导向精度要求高的动联接，轴与毂间宜采用（ C ）联接。
A. 普通平键 B. 导向平键 C. 花键
7.带传动中，打滑首先发生在（ B ）。
A.大轮上 B . 小轮上 C.两轮同时打滑 8、按弯扭合成计算轴径 公式中，当量弯距Me =（ B ）。
A.22T M ＋
C. 2
T M + C. 二、填空题
1. 两构件通过面接触组成的运动副称为 低副 ；两构件通过点或线接触组成的运动副称为 高副 。
2. 家用缝纫机在使用时，有时会出现踏不动或倒车现象，这是由于处于列点位置_____而引起的。
正常运转时，借助于皮带的惯性 消除这种不良影响。
[]3
11.0b
e
M d -≥σ
3.一对齿轮传动中，纯滚动的两个圆是节圆，啮合角与两齿轮
节圆上的压力角相等。
4.差动轮系是指自由度为2 的周转轮系。
5.常用联接螺纹用__圆锥__牙型，传动螺纹用____圆柱__牙型。
6.齿轮的齿面疲劳点蚀经常发生在靠近节线的齿根面上（接触疲劳强度最低）_。
7.设计V带传动时，应根据 V带的带型来确定小带轮的直径。
8.刚性回转体的静平衡条件：分布于转子上的各个偏心惯性力的合力为零或质径积的向量和为零，而动平衡条件为：当转子转动时，转子上分布在不同平面内的各个质量所产生的空间离心惯性力系的合力及合力矩均为零。
三、作图题
1. 试画出机构在图示位置的压力角α和传动角γ，并标出其极位夹角θ。
2. 在图中O、A分别为盘状凸轮的回转中心和形心，
试在图中画出凸轮的偏距圆、基圆、B点的压力角 ，
B点从动件的位移s，行程h。
四、机构自由度计算
计算图示机构的自由度，若存在局部自由度、虚约束、复合铰链，请指出，并判定机构运动是否确定。
（绘有箭头的构件为原动件）。
答：F=3*3-2*3-2=1=原动件数、运动是是确定的。
五、齿轮机构计算题
一对标准安装的外啮合渐开线正常齿制标准直齿圆柱齿轮传动中，已知安装中心距为112mm ，其中，小齿轮的各有关参数为：m 1＝4 mm ，α1=20°，齿数z 1＝16。
试确定：
1) 大齿轮2的模数m 2、压力角α2和齿数Z 2；
2) 计算小齿轮的尺寸：分度圆半径r 1，基圆半径r b1，分度圆齿距p 1。
六、联接计算题
图示凸缘联轴器，其左右两联轴节用4只普通螺
栓联接，传递的转矩T = 200 Nm ，两联轴节间的摩擦系数f = 0．15，螺栓的许用应力为 [σ] = 77MPa ，若取可靠性系数C =1.2，试确定螺栓小径d 1 ≥ ？
七、齿轮传动计算题
试应用公式 []Pa M Y Y m
bd KT F Sa Fa F σσ≤=
11
2，分析：
1) 哪个齿轮弯曲强度弱； 2) 验算最弱齿轮的弯曲疲劳强度。
已知：P = 10 kW 、n = 955 r/min 、m = 3 mm 、K = 1.6
八、轴承计算题
某深沟球轴承，基本额定动负荷N C 54200=，轴承I 受径向力Fr 1=1000N ，轴向力Fa 1=1425N ，轴承II 受径向力Fr 2=2000N ，轴向力Fa 2 =625N ，转速n =
min /1440r ，工作中受等冲击5.1=p f ，工作温度低于120度1=T f ，问此轴承的工作寿命可达多少小时？
ε
⎪⎪⎭
⎫ ⎝⎛=
P f C f n L p T h 60106
九、综合分析题
电动机经带传动二级齿轮减速器的减速传动系统，要求在图上标出：
1) 带传动符合紧边在下时，各轴转向； 2) 减速器中间轴（Ⅲ轴）上齿轮2、3轴向力方向相反时，大小圆柱齿轮的齿斜方向及中间轴上齿轮2、3的受力方向（用F t 、F r 、F a 分力表示）。
参考答案：
四、F=1 机构运动确定 五、 1）
40
112
2
)
(204
2211212==+=====z z z m a m m
αα 2）
π
π407.3020cos 322
1111
1======
m p r r mz r b
六、写出公式或平衡条件式
F '＝4.44×103N d 1≥9.77mm
七、1）
∴大齿轮弯曲强度弱2）T1=9.55×106P1/n1＝105Nmm
∵σF2<[σF]2=400MPa，∴弯曲疲劳强度足够。
八、
F a1/F r1=1.425 〉e
F a2/F r2=0.3125 < e
∴X1=0.4, Y1=1.6
X2=1 Y2=0
∴P2=F r2=2000 N
P1=X1F r1+Y1F a1=2680N
L10h=
3 166701667054200
()28372.2
1440 1.52680
T r
p
f C
h n f P
ε
⎛⎫
==
⎪
⨯
⎝⎭
∴此轴承的工作寿命可达28372.2小时。
九、
电动机
⊙
⊙
[][]0098
.0
0094
.0
2
2
2
1
1
1=
<
=
F
Sa
Fa
F
Sa
Fa
Y
Y
Y
Y
σ
σ
MPa
F
4.
116
2
=
σ。
