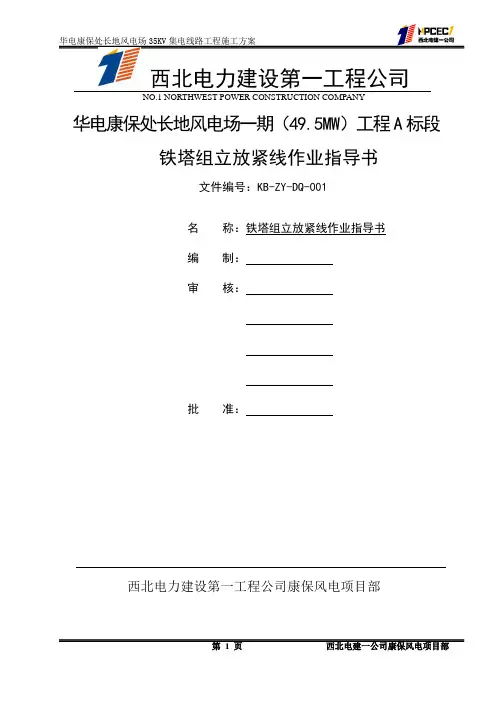

组塔放紧线作业指导书
西北电力建设第一工程公司NO.1 NORTHWEST POWER CONSTRUCTION COMPANY华电康保处长地风电场一期（49.5MW）工程A标段铁塔组立放紧线作业指导书文件编号：KB-ZY-DQ-001名称：铁塔组立放紧线作业指导书编制：审核：批准：西北电力建设第一工程公司康保风电项目部1.编制依据1.1华电康保处长地风电场35KV集电线路工程招标文件。
招标文件编号：HDHBKBFD20100032.1《电力建设工程施工技术管理导则》国家电网［2003］153号。
3.1与本工程有关的国家及行业颁布设计、施工及验收技术规范、相关标准等。
4.1我公司有关类似工程的施工经验。
5.1华电康保处长地风电场35KV集电线路工程相关资料及图纸。
6.1《电力建设安全工作规程》（火力发电厂部分 DL5009.1-2002）；7.1《电力建设安全健康与环境管理工作规定》（国家电力公司 2002年01月）；8.1《施工组织设计编审制度》Q/YS2.04-20099.1《环境管理体系―规范及使用指南》GB/T24001-一SO14001。
10.1《电力基建工程施工工艺手册电气安装分册》﹙北京电力公司2006年12月﹚11.1《集成电路（IG）卡公用付费电话系统总要求》GB/T 19558-20042.工程概况1.1工程综述1.1.1工程名称华电康保处长地风电场35KV集电线路工程1.1.2 建设地点河北省张家口地区康保县处长地乡和芦家营乡1.1.3线路地理位置及交通华电康保处长地风电场35KV集电线路工程位于处长地乡西北、芦家营乡东部山脊上，场地区域内海拔高度一般为1450-1550m，最高峰炭头山海拔高度1582.2m。
塔位主要分布在连续山丘和孤立低山丘，由于长期遭受剥蚀作用，山丘外观均呈现疏缓圆滑地貌形态，坡度较为平缓，坡度10～30度，相对高差50～100m左右。
境内交通道路主要有各风机进场道路，207国道、化德至康保公路、康保至沽源公路从县城附近通过，交通较为便利。
放紧线附件安装作业指导书
2015年甘孜供电公司农网改造升级工程(理塘县城网)放紧线及附件安装作业指导书施工单位（章）年月日批准年月日技核年月日编写年月日目录一、放线工艺流程图二、放线施工准备、施工方法及要求三、牵引展放导线施工四、放线施工安全及注意事项五、紧线施工流程图六、紧线施工准备七、紧线施工工序八、放线施工及附件安装作业施工危害辨识风险评价一、放线工艺流程图展放导地线分人工展放和机械牵引展放两种，现在的施工工艺绝大多数为机械展放导线。
人工展放导线只在线路极短时采用。
施工工艺流程图如下：审核批准导线的检查和处理、压接二、放线施工准备：1、技术准备：熟悉图纸、技术交底，制定施工组织技术措施。
2、施工人员组织：根据施工的地形、难易程度、工程量大小、确定技工和普工人数，指定技术负责人、安全员、施工负责人，并由施工负责人统一指挥。
3、施工工器具材料准备：导线网套（又称蛇皮套）、引绳、拖拉机绞磨、放线滑车、线盘、线盘支架、地锚。
棕绳、其它施工用工器具等到。
三、牵引展放导线施工：（W点）放线前该段的所有电杆必须是经过验收合格，可以具备放射线的条件方可开始放射线。
线路所使用的各种金具绝缘子，在安装前必须进行详细的检查，其规格应符合设计要求，产品质量应符合质量标准。
并且都应有正式的出厂试验合格证。
悬式绝缘子一般应用试验室进行耐压试验的日期，如日期与施工日期相隔较长时，可用2500伏的兆欧进行测试绝缘电阻，被测定的绝缘子的绝缘电阻值应在500MΩ以上。
1、挂绝缘子串及放射线滑车在展放导地线前，应将绝缘子串悬挂于横担挂点上，绝缘子串挂线夹的位置，应改挂放线滑车，随绝缘子一起悬挂于横担下，放线滑车与绝缘子串的连接应可靠，在任何摆动情况下不脱落。
在使用前，应进行外观检查，轴承要良好，转动应灵活。
2、通道已经清理，越线架已经搭设好。
布线：布线应根据导、地线的长度或重量合理的分配在各耐张段，以求接头最少，不剩余线或少剩线。
同时考虑紧线后，导地线的接续压接管应避开不允许有接头的档距。
紧线作业指导书
中国南方电网有限责任公司电网建设施工作业指导书第8部分：配网工程紧线作业指导书编码：PWJX-05PWJX-05 紧线作业指导书目次1 适用范围2 编写依据3 作业流程图4 安全风险辨析与预控·5 作业准备6 作业方法7 质量控制措施及检验标准PWJX-05 紧线作业指导书1 适用范围1.1 电压等级35kV 及以下配网工程。
1.2 电气类别导线紧线施工。
2编写依据表2编写依据序号引用资料名称1GB 50173—1992《电气装置安装工程35kV 及以下架空电力线路施工及验收规范》2DL 5009.2—2004《电力建设安全工作规程第2部分：架空电力线路》3Q/CSG 11105—2008《南方电网工程施工工艺控制规范》4《中3作业流程图4 安全风险辨析与预控图3作业流程图4.1紧线4.2按责人签发。
4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业PWJX-05 紧线作业指导书人员负责将安全措施落实到各作业任务和步骤中。
4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10 天，超过10 天须重新办理作业票，在工作完成后上交项目部保存备查。
表 4.1作业任务安全基准风险指南PWJX-05 紧线作业指导书5 作业准备5. 1 作业前施工条件表 5.1 作业 前 施工 条件5.2 人员、主要工器具及仪器仪表配置表 5.2 人员、主要工器具及仪器仪表配置PWJX-05 紧线作业指导书6 作业方法表6作业方法PWJX-05 紧线作业指导书7 质量控制措施及检验标准7.1 质量控制措施7.1.1 现场负责人应根据现场情况安排技术人员负责质量监控。
7.1.2 作业人员必须熟悉工程作业流程和质量检验标准；技术岗位人员必须持有与作业相应、有效的上岗证。
7.1.3 现场负责人在进行安全技术交底时必须详细介绍本作业质量控制要点、常见的质量通病及其防治措施。
放紧线及附件作业指导书
(一）工艺规定、质量要求与设计说明一.设计说明：⒈本工程导线连接采用N Y—185/30型液压式耐张线夹连接,引流线采用J Y D—185压接管压接，地线耐张采用N X-2型楔形线夹连接,引流采用两个J B B-2型并购线夹上翻式连接。
⒉本工程绝缘子采用F X B W-110/100型合成绝缘子,直线串、耐张串均采用双串配合使用,变电站构架侧采用单串。
⒊导线对地及交叉跨越的最小距离:⒋导线使用规格及保护金具:⒌本工程线路段导线安装驰度初伸长采用降温法进行补偿。
⒈导线的损伤处理：人力拖地展放导线容易使导线磨损,施工中应防止导线被损伤,本工程要求在防线路径的凸出地表处铺设草袋,以防导线被地面裸露石块割伤,如导线有损伤,应根据情况做如下处理：⑴外层导线线股有轻微擦伤,其擦伤深度不超过单股直径1/4,且截面积不超过导电部分截面积的2%,可不修补，可用不粗于0#的细砂纸进行打磨,至手感无明显毛刺即可。
⑵当导线损伤超过轻微损伤程度时，损伤截面不超过导电部分截面的12.5%为中度损伤,可用补修管进行补修，补修时应符合下列规定①补修管液压操作时应符合国家现行标准《架空电力线路液压接施工工艺规程》(试行）的规定.②将损伤处导线恢复到绞制状态。
③补修管的中心应位于导线损伤最严重处，要补修的范围应位于补修管内，两端至少应位于补修管内各20m m.⑶导线发现有下列情况之一时定为严重损伤,达到严重损伤时，应将损伤部分全部锯掉，用接续管重新连接：①强度损失保证计算拉断力的8。
5%;②截面积损失超过保证计算拉断力的12.5％；③损伤的范围超过一个补修管的补修范围；④金钩、破损已使导线钢芯或外层线股发生无法修复的永久变形⒉对允许出现接续管的档内，每档每相导线只允许有一个补修管和一个接续管。
⑴各类管或耐张线夹之间的距离不小于15m；⑵接续管和补修管与悬垂线夹线夹的距离不小于5m;⑶各类管不得在防振锤范围内出现。
⒊导线驰度误差:⑴各档允许误差为标准值的±2.0%（重要交叉跨越不宜出现正值误差)。
10kV线路放紧线标准化作业指导书
10kV线路放紧线标准化作业指导书编写：______ ____年____月____日审核：______ ____年____月____日批准：______ ____年____月____日作业负责人：作业时间年月日时分至年月日时分XX电力有限责任公司目次1.标准化作业流程图2.范围3.引用文件4.准备阶段5.作业阶段6.总结阶段1.标准化作业流程图（略，同范本3）2.范围本作业指导书针对10kV××线××～××号放、紧线作业，仅适用于该项工作。
3.引用文件1.《电力安全工作规程》（电力线路部分）2.〈〈安全生产工作管理规定〉〉国家电网总（2003）407号4.准备阶段4.1 准备工作安排4.3 工器具准备10kV××线××～××号放紧线作业工器具准备4.4 材料准备10kV××线××～××号放紧线作业材料准备4.5定置图急围栏图4.6危险点分析及安全控制措施4.7 作业人员分工5.1 开工10kV××线××～××号放紧线作业开工（略，同范本3）5.2 作业内容、步骤及工艺标准续表5.3 竣工10kV××线××～××号放紧线作业竣工（略，同范本3）6总结阶段6.1 验收总结10 kV××线××～××号放紧线作业验收总结（略，同范本3）6.2 指导书执行情况评估10kV××线××～××号放紧线作业指导书执行情况评估（略，同范本3）。
放紧线指导书
220KVⅠ、Ⅱ龙飞线路改迁项目放紧线作业指导书Ⅰ、Ⅱ线路改迁项目项目部2018年01月11日一、项目简况及设计要求1.1、项目简况1、线路长度：本期架空线路改迁段长：2X7.541千M 其中双回架空线路钢管杆段长2X5.049千M.双回架空线路角钢塔段长：2X2.492千M。
2、杆塔及导地线铁塔共计：34基：其中双回直线钢管杆：15基；双回转角钢管杆：5基；单回转角钢管杆：3基；单回直线钢管杆：1基。
双回直线角钢塔：7基；双回转角角钢塔：3基。
导线分别采用2X LGJ—630/45型和2X LGJ—240/40型钢芯铝铰线。
地线一根为24芯OPGW复合地线，另一根选用JLB35-150型铝包钢线。
1.2、设计要求1、本项目绝缘子串选用：导地线的接续采用液压型。
耐张串分别选用双联FXBW4-220/160-3型和FXBW4-220/240型复合绝缘子；悬垂串分别选用FXBW4-220/120-3型和FXBW4-220/160-3型复合绝缘子；跳线串选用FXBW4-220/120-3型复合绝缘子。
；金具使用情况详见金具组装图。
2、导线及地线的防震：本项目导线分别采用PVD4D30XJ和PVD4D60XJ预绞式节能型防振锤消振，地线PVD4D20XJ型预绞式节能型防振锤消振。
，防振锤大锤头朝向杆塔侧，当安装多个防振锤时按等距离安装，其安装距离偏差不应大于±30mm。
3、防振锤安装距离表：630导线：S=1.68M240导线: S=1.23MJLB35-150地线：S=0.6M；4、相序与原线路线序相同5、架线完毕后铁塔塔脚需制做保护帽，混凝土标号为： C10级。
保护帽尺寸详见基础图。
二、质量目标1、项目合格率100％，2、项目优良率98％三、架线施工前准备工作1、按公司管理程序完备各种手续后，经监理认可并签字后方可进行架线施工工作。
2、放紧线工作应在基础强度达到设计要求的100％时才能进行。
放紧线附件安装作业指导书
2015年甘孜供电公司农网改造升级工程(理塘县城网)放紧线及附件安装作业指导书施工单位（章）年月日批准年月日技核年月日编写年月日目录一、放线工艺流程图二、放线施工准备、施工方法及要求三、牵引展放导线施工四、放线施工安全及注意事项五、紧线施工流程图六、紧线施工准备七、紧线施工工序八、放线施工及附件安装作业施工危害辨识风险评价一、放线工艺流程图展放导地线分人工展放和机械牵引展放两种，现在的施工工艺绝大多数为机械展放导线。
人工展放导线只在线路极短时采用。
施工工艺流程图如下：审核批准导线的检查和处理、压接二、放线施工准备：1、技术准备：熟悉图纸、技术交底，制定施工组织技术措施。
2、施工人员组织：根据施工的地形、难易程度、工程量大小、确定技工和普工人数，指定技术负责人、安全员、施工负责人，并由施工负责人统一指挥。
3、施工工器具材料准备：导线网套（又称蛇皮套）、引绳、拖拉机绞磨、放线滑车、线盘、线盘支架、地锚。
棕绳、其它施工用工器具等到。
三、牵引展放导线施工：（W点）放线前该段的所有电杆必须是经过验收合格，可以具备放射线的条件方可开始放射线。
线路所使用的各种金具绝缘子，在安装前必须进行详细的检查，其规格应符合设计要求，产品质量应符合质量标准。
并且都应有正式的出厂试验合格证。
悬式绝缘子一般应用试验室进行耐压试验的日期，如日期与施工日期相隔较长时，可用2500伏的兆欧进行测试绝缘电阻，被测定的绝缘子的绝缘电阻值应在500MΩ以上。
1、挂绝缘子串及放射线滑车在展放导地线前，应将绝缘子串悬挂于横担挂点上，绝缘子串挂线夹的位置，应改挂放线滑车，随绝缘子一起悬挂于横担下，放线滑车与绝缘子串的连接应可靠，在任何摆动情况下不脱落。
在使用前，应进行外观检查，轴承要良好，转动应灵活。
2、通道已经清理，越线架已经搭设好。
布线：布线应根据导、地线的长度或重量合理的分配在各耐张段，以求接头最少，不剩余线或少剩线。
同时考虑紧线后，导地线的接续压接管应避开不允许有接头的档距。
作业指导书(紧线施工)
一、紧线前的准备工作（1）在紧线区间两端杆塔上的临时拉线，必须重新检查，调整一次，以防止杆塔受力后发生倒杆塔事故；（2）全面检查导线、避雷线的连接情况，确认符合规定时，方可进行紧线；（3）在紧线区间内未清除的障碍物（如房屋、树木等）应全部清除；（4）通信联系应保持良好状态，全部通信人员和护线人员均应到位，以便随时观察导线、避雷线的情况，防止导线卡在滑车中被拉断，或拉倒杆塔；（5）观测弧垂人员均应到位并做好准备；（6）在拖地放线时越过路口处，有时将导线临时埋入地中或支架悬空，在紧线前应将导线、避雷线挖出或脱离支架；（7）冬季施工时，应检查导线、避雷线通过水面是否被冻结；（8）逐基检查导线、避雷线是否悬挂在轮槽内；（9）牵引设备和所用的紧线工具是否已准备就绪；（10）所有交叉跨越线路的措施是否都稳妥可靠，主要交叉处有无专人照管。
二、紧线方法紧线方法有单线法、双线法、三线法，施工时可根据具体情况采用之。
1、单线法所谓单线法即是一线一紧的方法。
这种方法的优点是所需的设备少，所需的牵引力小，要求紧线人数不多，施工时不致发生混乱，比较容易施工；其缺点是施工的进度较慢，紧线时间长。
2、双线法双线法是同时紧两根架空导、地线。
3、三线法三线法是一次同时紧三根导线。
不管是二线法还是三线法，尽管其紧线的速度快，但其准备工作繁多，效果并不十分理想，所以使用并不十分广泛。
三、紧线操作1、紧线操作程序和工具(1)紧线时通常使用与导、地线规格的三角紧线器，对GJ--35以下的钢绞线，也可使用比较轻便的蛙式紧线器。
(2)紧线的顺序是从上到下，先紧架空地线、后紧导线；先紧中间导线、后紧两边导线。
(3)当使用机动绞磨和人力绞磨紧线时，负责指挥的紧线人应注意拉力表和导线离地情况，如发现异常情况，应立即停止牵引，待查明原因后，再继续紧线。
特别当导线收紧至接近要求的弧垂直时；应放慢牵引速度，当达到要求的弧垂直时，立即停止牵弓I,待半分钟至1分钟，被紧导线无变化时，方可在操作杆塔上划印。
放紧线作业指导书
放紧线作业指导书镇沅县2010年中西部农网完善工程10kV及以下项目放紧线作业指导书编制单位：云南省普洱市均焱送变电工程有限公司镇沅项目部年月镇沅县2010年中西部农网完善工程10kV及以下项目放紧线作业指导书批准：审核：编写：镇沅县2010年中西部农网完善工程10kV及以下项目放紧线作业指导书目录一、引用标准 (3)二、工程概况 (3)三、作业准备及条件 (5)3.1撤线作业工艺要求.............................................................................. 错误！未定义书签。
3.2放线作业要求 (6)3.3紧线工艺要求 (7)四、其他要求 (7)镇沅县2010年中西部农网完善工程10kV及以下项目放紧线作业指导书放紧线作业指导书一、引用标准1、《10～35kV送电线路验收规范（GBJ233—90）》2、《电业建设安全操作规程（线路篇）》3、《高压架空电力线路基础施工技术规定》4、《线路杆位明细表》5、《线路设计总说明书》6、《混凝土结构工程施工及验收规范》。
二、工程概况（1）工程名称：2010年中西部农网完善工程10kV及以下项目本工程包括涉及7个乡镇、17个村、106个自然村，新建改造10千伏线路67.94千米，400伏/220伏线路140.33千米，安装台变90台（容量7225千伏安），改造一户一表3020户。
（2）主要设备及材料选型根据中国南方电网公司《110千伏及以下配电网规划指导原则》、《110kV及以下配电网装备技术导则》和云南电网公司《35kV级以下城农网工程设计控制条件》，结合县级电网运行经验，并征求运行单位意见和从“安全第一、预防为主“的角度考虑，本工程主要设备材料选型如下：10kV配电变压器：S11及以上节能环保型和SBH15型非晶合金变压器；镇沅县2010年中西部农网完善工程10kV及以下项目放紧线作业指导书10kV断路器：ZW8、ZW32型户外高压真空断路器；10kV避雷器：HY5WS-17/50GY氧化锌避雷器；低压避雷器：HY1.5W-0.5/2.6氧化锌避雷器；10kV跌落式熔断器：HRWG7-10/100；杆上配电变压器低压侧采用JP柜出线（一般出线两回）；10kV架空导线一般选用LGJ钢芯铝绞线；建筑密度高、通道狭窄、绿化、行道树等安全距离不能满足运行要求则选用JKLGYJ-95绝缘导线；10kV悬式绝缘子选用X-4.5，针式绝缘子选用P-10T；0.4/0.22kV绝缘子选用ED-1；另外根据南方电网公司规定和运行单位要求，低压线（四线、二线）中的零线所采用的绝缘子需用棕色区分，故订货和施工时应特别注意。
放紧线作业指导书
目录1.适用范围 (1)2. 编写依据 (1)3. 作业流程 (2)3.1作业（工序）流程图 (2)3.2 工序安排 (3)4. 安全风险辨析与预控 (3)5. 作业准备 (4)5.1 人员配备 (4)5.2 主要工器具及仪器仪表配置 (5)6．作业方法 (6)6.1施工准备： (6)6.2.1 跨越架搭设 (6)6.2.2 牵张场地布置 (8)6.2.3 放线滑车悬挂 (8)6.2.4 导引绳展放 (9)6.2.5 牵引绳及导地线展放 (9)6.2.6 导地线连接 (10)6.2.7 导地线紧线 (10)6.2.8 平衡挂线 (11)7. 质量控制措施及检验标准 (12)7．1质量控制措施 (12)7.2质量控制表单 (13)7.3检验标准 (13)1.工程概况及适用范围工程名称：国网四川凉山供电公司凉山盐源泸沽湖110kV变电站35kV配套工建设地点：四川凉山州盐源县泸沽湖设计单位：四川电业局设计咨询公司建设管理单位：国网四川省电力公司凉山供电公司监理单位：本工程线路起于原已建城东至肖家岩35kV“π”接线路改接点，止于110kV泸沽湖变电站35kV2U、3U出线间隔；线路路径长度：2×1.345km，其中电缆路径长2×0.25km，架空线路长2×1.095km；导线采用JL/GIA-185/30，地线采用GJ-50，电缆采用YJV22-26/35-3×240铜芯交联乙烯绝缘电缆，电缆敷设方式为排管和直埋；2. 编写依据3. 作业流程3.1作业（工序）流程图3.2 工序安排4. 安全风险辨析与控制措施施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。
5. 作业准备5.1 人员配备注:作业人数根据具体工程量规模配备。
5.2 主要工器具及仪器仪表配置26 压接工具套 2 规格数量按实际定27 断线钳把 2 规格数量按实际定28 对讲机台11 规格数量按实际定29 经纬仪台 2 规格数量按实际定注: 主要工器具及仪器仪表根据具体工程量规模配备。
作业指导书(放紧线)
配网工程施工作业指导书作业名称10kV配电线路导线架设工作适用范围10kV及以下配电线路导线架设工作作业方法人工劳动组合其中工作负责人1人工作监护人2人以上共6人以上技工高空2人以上吊车操作人地面2人以上民工1人以上施工纲要1. 主要工器具1.1 防护用具：安全护栏；安全标示牌；1.2 安全帽、安全带、小绳、牵引绳；1.3 登杆工器具（脚扣、踏板）；1.4 紧线器、滑轮、绞磨机（放线盘、架）、牵引车辆等。
2. 操作步骤2.1 工作前工作负责人对施工作业人员进行安全交底和技术交底；2.2 准备工作：按施工技术措施的规定进行现场布置及选择工器具；；对放线滑轮进行外观检查，线盘架应稳固、转动灵活、制动可靠；2.3 杆上人员、杆下监护人员就位；2.4 按质量标准安装横担、绝缘子以及金具；2.5 按施工要求在耐张、终端、分支、跨越、转角杆上安装拉线；2.6 开始放线：人力放线，领线人由技工担任，并随时注意前后信号，拉线人员应走在同一直线上，相互间保持适当距离；机械牵引放线，牵引线的连接应用专用连接工具；2.7 杆上人员配合杆下放线人员将导线放入放线滑轮内；2.8 线盘或线圈接近放完时，减缓牵引速度；2.9 放线结束后将线路一端的导线进行挂线固定；将临时绑扎的导线解开，将导线升空；2.10将障碍物以及导线跳槽情况处理完毕，将互相缠绕的导线分开，检查通信畅通后开始紧线；2.11紧线应先同时紧横担两端两边相（高低压A、C相），然后再紧中相（高压B相；低压0、B相），紧起的导线弛度一致；2.12将紧线端收紧的导线与耐张线夹进行连接安装，安装牢固后，松配网工程施工作业指导书施工纲要开紧线器；2.13紧线工作结束后将导线在绝缘子上绑扎固定。
3. 技术标准3.1横担的安装应平直，上下歪斜或左右（前后）扭斜的最大偏差应不大于横担长度的1/100。
单横担在电杆上的安装位置一般在线路编号的大号侧（受电侧），承力杆单横担装在张力的反侧。
35kV-110KV紧线作业指导书
35kV-110KV紧线作业指导书1、目的：保证紧线施工符合设计要求。
2、要求：作业人员应掌握紧线作业要领、熟练操作。
3、适用范围：35kV架空电力线路紧线施工。
4、引用标准：《电业安全工作规程》DL409-91。
《架空送电线路施工技术》98版。
《电力建设安全工作规程》DL5009*2-94。
《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-92。
5、作业工具：0．75T手扳葫芦5只（如35kV受力大可用1.5T）。
导线卡线器4只。
地线卡线器3只。
临时地锚2~6只。
横木2~10块。
ф12~13临时浪风2~8根。
ф9~13钢丝套3~6根。
步话机4~7只。
竹梯1~2部。
3匹绞磨1台（或5匹拖拉机带绞盘）。
收钢丝绳架若干只。
断线钳2~4把。
2T放线滑车2~3只。
2~5T地滑轮或转向滑车1~2只。
弛度观测板2~6块。
ф13~18钢丝套若干等工具。
6、作业程序与技术要求：6．1准备工作：6．1．1许可手续办理：进入工作现场。
工作负责人得到工作许可人许可后，查看、核对现场措施与工作票、作业票是否相符合（不完备应补充安全措施），查看、核对无误后办理许可手续。
6．1．2“二交一查”及安全、技术措施交底：a.工作负责人召集全体人员进行“二交一查”，宣读工作票、作业票，交待工作地段、停电地段、带电部分及危险点及预控安全措施、及工作任务、人员分配、设专职监护人等。
b、检查全体作业人员是否戴好安全帽，人员应规范着装穿长袖棉质衣服、穿软底绝缘鞋、戴手套并检查个人工器具通讯步话机等。
上杆人员正确使用安全带并检查登高工器具。
c、如有民工应安全教育并安全、技术交底后签《民工协议书》、《安全教育卡》。
6．1．3临时拉线、杆塔检查：锚固拉线的地锚埋深要视受力确定，一般对地夹角应小于45°。
在紧线区间，两端耐张杆塔的临时拉线（如导拉、地拉、横拉补强等）必须重新调整1次，以保证杆塔受力后不致变形，检查杆塔螺栓紧固，杆坑回填土及拉线情况，尽头杆挂线是否牢固正确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1.适用范围 (1)2. 编写依据 (1)3. 作业流程 (2)3.1作业（工序）流程图 (2)3.2 工序安排 (3)4. 安全风险辨析与预控 (3)5. 作业准备 (4)5.1 人员配备 (4)5.2 主要工器具及仪器仪表配置 (5)6．作业方法 (6)6.1施工准备： (6)6.2.1 跨越架搭设 (6)6.2.2 牵张场地布置 (8)6.2.3 放线滑车悬挂 (8)6.2.4 导引绳展放 (9)6.2.5 牵引绳及导地线展放 (9)6.2.6 导地线连接 (10)6.2.7 导地线紧线 (10)6.2.8 平衡挂线 (11)7. 质量控制措施及检验标准 (12)7．1质量控制措施 (12)7.2质量控制表单 (13)7.3检验标准 (13)1.工程概况及适用范围工程名称：西昌木里白碉35千伏输变电工程建设地点：四川凉山州木里县境内设计单位：西昌电业局设计咨询公司建设管理单位：国网凉山供电公司监理单位：四川电力工程建设监理有限责任公司西昌监理站其建设规模1、西昌木里白碉35千伏输变电工程：线路长度26.9KM；2、线路路径：线路从锄头湾110kV变35kV构架，从110kV锄头湾变出线后右转到磨房沟，向南方向前进至羊窝子，后经民海子、药铺沟、马场、上药铺、下药铺、阴山再右转近白碉变。
2. 编写依据3. 作业流程3.13.2 工序安排4. 安全风险辨析与控制措施表4-1 工作前安全风险辨析及措施表施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。
5. 作业准备5.1 人员配备注:作业人数根据具体工程量规模配备。
5.2 主要工器具及仪器仪表配置25 钢地锚个10 规格数量按实际定26 压接工具套 2 规格数量按实际定27 断线钳把 2 规格数量按实际定28 对讲机台11 规格数量按实际定29 经纬仪台 2 规格数量按实际定注: 主要工器具及仪器仪表根据具体工程量规模配备。
6．作业方法6.1施工准备：6.1.1 技术资料：设计图纸、施工规范、安全措施、施工方案；6.1.2 人员组织：技术负责人、施工负责人、安全质量负责人和技能人员；6.1.3 机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；6.1.4 施工材料准备：导地线、绝缘子、压接管、金具螺栓等。
6.2 施工操作：6.2.1 跨越架搭设6.2.1.1 架线施工前沿线调查交叉跨越情况，并与有关单位联系办理跨越手续，跨越架根据被跨越物情况采用不同型式结构。
6.2.1.2 电力线跨越多采用搭设竹跨越架封顶的跨越方式，条件受限制的采用带电跨越架或其他跨越方式。
6.2.1.3 线路与跨越物正跨或斜跨角大于30°时，应考虑整体搭设跨越架，跨越架斜跨角小于30°时，可采取分相搭设跨越架，地线与边相共用一个，中相单独使用一个，并用经纬仪定位，以保证位置正确。
（1) 跨越架横线路长度 L = （考虑风偏）式中：L—跨越架实际长度；L'—两边线间距离；θ—线路与被跨越物夹角。
F—施工线路导线和地线在安装气象条件下，跨越点的风偏距离。
（2）跨越架宽度W（两主排之间的水平距离）W=W1+2（X1+ X2）式中：W1—公路的宽度，电力线、通信线两边相距离。
X1—跨越与被跨越物之间的最小水平距离（见下表6-1、6-2）X2—电力线、通信线的风偏距离。
（110kV以下取0.5m）（3）跨越架高度H=h1+h2+h3式中：h1—被跨越物高度h2—跨越架与被跨越物最小安全距离h3—高度裕度。
跨越架宽度小于5m时取0.5m，大于5m时取1.0m。
表6-1跨越架与被跨越物的最小安全距离（m）:（1）跨越架使用毛竹时，小头有效直径不小于75mm，搭设时立柱间距离一般为1.5m左右，横杆上下距离一般在1.0m左右；立柱及支撑杆应埋入土内不少于0.5m；一般跨越架上部不用封顶，比较重要的跨越需要封顶时一般采用斜向或交叉封。
（2）不停电搭设跨越架，一般用于10KV－35KV的带电线路，搭设时线路应退出重合闸，并邀请被跨越线路运行部门现场监护，且应在良好的天气下进行，应用坚实而干燥的竹或杉木杆搭设，并在远离被跨越线路侧打临时拉线，以控制杆不向带电侧倾倒；搭设电力线跨越架的架杆应保持干燥，防止感应电压伤人，竖于地面的架杆埋深不小于0.5m，跨越架结构要牢固。
搭设带电跨越架时，靠近电力线以上部分严禁使用铁丝绑扎。
跨越架两边顶端应起羊角保护。
（3）为防跨越架顶磨损，应选择好控制档的水平放线张力，对个别有磨擦的用圆木补强。
（4）带电跨越架必须在两头各挂一块“有电危险，严禁攀登”的警示牌。
（5）公路跨越架夜间设红色标志灯，在施工过程中派人监护。
公路跨越架必须在前后200米处设有“电力施工，车辆慢行”的警示牌。
（6）跨越架的拆除按搭架时的反顺序自上向下拆除，且须一件一件地拆除，严禁整片推倒。
6.2.2 牵张场地布置6.2.2.1 张力放线段的划分原则：（1）一般情况下，张力放线段的长度宜为5～8km，放线滑车15个。
当选择牵张场地非常困难时，放线滑轮数量不应超过20个。
（2）选用的放线段长度与线轴导线累计线长相近的方案以减少直线压接管数量。
如果导线供货为定长时，放线段长度应与线轴中线长的整数倍相近。
（3）张力场、牵引场宜是地势平坦，交通方便的直线塔之间。
（4）牵张场地应满足牵引机、张力机能直接运达到位，且道路修补量不大，场地面积不应小于：张力场：55×25m；牵引场：30×25m。
牵、张机出口与邻塔悬挂点间的高差角不应超过15°。
（5）大牵、张机一般布置在线路中心线上，其方向应对正邻塔导线悬挂点，使绳（或线）在机上的进出方向垂直大牵引机的卷扬轮和大张力机的张力轮中心轴。
对于地形受限制的地方，可采用转角引出的方式布置牵张场地，转向场地的布置应另编写特殊施工方案且符合安全使用要求。
6.2.3 放线滑车悬挂6.2.3.1直线塔上悬垂放线滑车悬挂一般与悬垂绝缘串一起吊装。
悬垂绝缘子串及放线滑车吊装前应作下列检查：（1）悬垂绝缘子串及金具的组装符合设计图纸规定。
（2）放线滑车与绝缘子串连接方式可靠、正确。
（3）绝缘子碗头、球头与弹簧销之间的间隙配合适当。
（4）采用合成绝缘子串的应同时安装出线操作梯，以防合成绝缘子串受损。
（5）耐张塔转角小于30度时，每相导线横担端部悬挂一个放线滑车；转角大于30度时，每相导线悬挂两个放线滑车。
耐张塔的放线滑车，为防止受力后跳槽，应采取预倾斜措施，并随时调整倾斜角度，使导引绳、牵引绳、导线的方向基本垂直于滑车轮轴。
（6）经验算达到以下条件的杆塔应悬挂双滑车:1）加在滑车上的荷载大于滑车的承载能力时；2）滑车包络角角度值大于30度时；6.2.3.2 悬垂滑车悬挂如下示意图6-1：6.2.4 导引绳展放6.2.4.1 导引绳展放一般采用人力分段展放，在条件较差或者地方关系复杂的地段，采用动力伞或飞艇等进行展（采用动力伞或飞艇时需编制专项方案）。
6.2.4.2 导引绳分段展放完毕后，将各段连接升空，利用小牵张系统牵引更大规格的牵引绳。
用动力伞或飞艇展放的展引绳，利用小牵张系统逐级牵引更换直至牵引绳。
地线可直接用钢丝绳导引绳进行牵引。
6.2.5 牵引绳及导地线展放6.2.5.1展放牵引绳及地线均采用小牵机及小张机。
小牵张系统构成示意图6-2如下：图6-2 小牵张系统构成示意图1—小牵引机；2—导引绳；3—架线滑车；4—旋转连接器5—牵引绳；6—抗弯连接器；7—小张力机；8—牵引绳盘架；9—接地滑车6.2.5.2展放牵引绳，开始时应慢速牵引。
待系统运转正常后，方可全速牵引，其速度应控制在40～70m/min。
6.2.5.3当放线段内的地线或牵引绳展放到位后停止牵引，用卡线器将地线或牵引绳的前后端锚固在地锚上。
6.2.5.4 导线放线准备妥当且牵放系统连接好后，拆除牵引绳上的卡线器，并在牵引机前的牵引绳上安装钢质接地滑车，进行导线展放工作。
6.2.5.5 分裂导线展放过程应控制好各子导线放线张力，使各子导线张力基本一致，保持牵引走板平衡，当牵引走板通过第一基杆塔并向第二基杆塔爬坡时，将张力调整到规定值。
6.2.5.6 导线调平后，牵引机逐步增大牵引力和速度。
牵引力的增值一次不宜大于5kN，避免增幅过大引发冲击力。
牵引速度开始时宜控制在50m/min，运转正常后，控制牵引速度在60～120m/min。
6.2.5.7当牵引走板接近转角塔的放线滑车时，应减缓牵引速度，并注意按转角塔监视人员的要求，调整子导线放线张力，使牵引板的倾斜度与放线滑车倾斜度相同。
牵引板通过滑车后，即可恢复正常牵引速度及正常牵引速度及正常放线张力。
6.2.5.8 当导线盘上的导线剩下最后一层时，应减慢牵引速度；当盘上导线剩下3～5圈时，应停止牵引，倒出盘上余线，卸下空盘，装上新盘导线，两端头做临时连接后将余线盘入线盘，继续牵引展放导线，接口出张力机后临锚进行压接连接。
6.2.5.9导线展放到位后，放线段的两端导线临时收紧连接于地锚上，以保持导线对地面有一定的安全距离。
分裂导线临锚时各子导线间应相互错开位置以防导线之间发生鞭击受损。
6.2.6 导地线连接导地线压接连接见《导地线压接作业指导书》。
6.2.7 导地线紧线6.2.7.1 紧线顺序:先紧地线，后紧导线。
对单回路线路导线，先紧中相线，后紧边相线；对双回路或多回路导线，按先紧左、右上相，再紧左、右中相，最后紧左、右下相的顺序。
6.2.7.2 紧线系统布置如下示意图6-3：图6-3 紧线系统示意图6.2.7.3 分裂导线紧线时，各子导线牵引系统应做到基本同步收紧，同步看弛度。
当弛度调整符合设计规定及验收规范要求时，进行画印，设置过轮临锚。
过轮临图6-4 过轮临锚布置示意图6.2.7.4 在本紧线段与上紧线段的衔接档内，进行导（地）线直线压接，拆除导（地）1—导线；2—卡线器； 30kN ）线的线端临锚，使导地线由地面升至空中等项作业，简称为松锚升空。
6.2.7.5 松锚升空应按下列步骤操作：6. 2.7.5.1 在待紧线端的线端临锚前安装卡线器，尾端连接钢丝绳，通过转向滑车，收紧导线，使线端临锚不受力；6.2.7.5.2 拆除待紧线段及已紧线段的线端临锚。
6.2.7.5.3 收紧压线滑车组，使其受力后，再慢慢松出代替线端临锚的钢丝绳。
当钢丝绳不受力时，再拆除卡线器。
6,2.7.5.4 慢慢松出压线滑车组，使导（地）线升空；6,2.7.5.5 当压线滑车组松放到不受力时，拉动拉脱绳，使压线滑车翻转，解下压线滑车。
6.2.7.5.6松锚升空的布置示意图6-5如下：6-56.2.8 平衡挂线6.2.8.1耐张塔平衡挂线及半平衡挂线的作业程序是：（1）横担两侧进行高空临锚；（2）割线、松线落地；（3）压接耐张线夹；（4）连接绝缘子及金具串；（5）平衡挂线或半平衡挂线；（6）安装其它附件。
